Как сделать дымоход в частном доме своими руками: варианты конструкций и их реализация

Устье или его окончание

Для печников, как и для владельцев каминов, окончание дымохода часто является спорным вопросом.
Сквозной канал облегчает выход дымовых газов, но через него в трубу попадают атмосферные осадки и в нижнем отрезке вертикального канала предусматривает конденсатоотвод.

Зонт или дымник спасает трубу от воздействия дождя и снега, но способствует уменьшению тяги и интенсивному образованию конденсата.

Присутствие устройств усиления тяги на оголовке дымохода (флюгеры, дефлекторы, дымососы) позволяет лишь реанимировать недостаточно эффективные каминные конструкции.

Кирпичный канал, который был перекрыт и имеет два боковых выхода, только ухудшает тягу и способствует повышенному конденсатообразованию. Для каждой климатической зоны, условий эксплуатации и для каждого дымохода в отдельности подбирается индивидуальное решение окончания дымохода.

Необходимые комплектующие

В стандартный перечень входят:

  1. Адаптер котла. Начальная секция трубы. Отвечает на необходимый разворот при установке. Подойдет при сборке по направлению конденсата.
  2. Стартовый сэндвич. С его помощью выполняется переход с одностенной на сэндвичную (двустенную) конструкцию.
  3. Шиберы поворотные. Задвижка или заслонка с несколькими отверстиями. Шибером перекрывают поток угарных газов.
  4. Хомуты обжимные. Крепежные детали, под растяжку, изготовлены из стали. Фиксируют дымоходную систему в неподвижном состоянии, не дают соприкасаться с печью.
  5. ППУ (потолочно-проходной узел) с минеритом. Используется в случаях, когда труба будет проходить через потолок, крышу. В состав входит изоляционный пожаробезопасный материал, за которым идет прослойка воздуха и место под крепеж слоя теплоизоляции.
  6. Тройники под 45, 90 градусов. Изменяют направление выхода дымовых газов.
  7. Колпак или оголовок. Выполняет функцию зонта, защищая внутреннюю полость дымохода от попадания осадков.
  8. Секции сэндвичные. Прямые, 3-4 штуки. Длина от 25 до 100 см.
  9. Кронштейны, саморезы. Ими будут соединяться детали конструкции.
  10. Колена под 90, 45 градусов. Позволят крепить дымоход под нужным углом.
  11. Торцевые заглушки.
  12. Различные переходники, конденсатосборники.
  13. Опорная площадка. Равномерно распределяет нагрузку.
  14. Окошко для чистки дымохода.

Перечень элементов неполный, поскольку у каждой системы отопления свои особенности. Встречаются варианты прямых дымовых каналов с отводом конденсата, подставками.

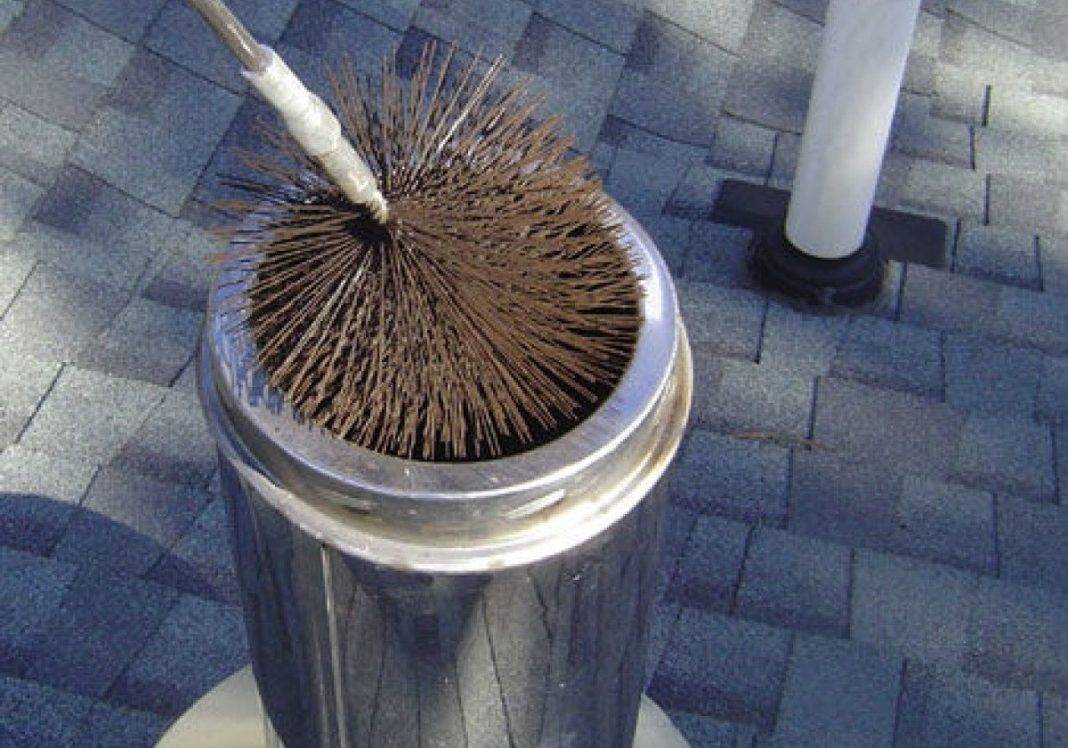

Чистка дымохода

Слой сажи, оседающий внутри дымохода, не только уменьшает его сечение, но и увеличивает вероятность пожара, поскольку может воспламеняться. Иногда его даже специально выжигают, но такой способ очистки является очень опасным. Более правильно удалять сажу сочетанием двух методов:

  1. Механический подразумевает использование щёток и скребков на длинных наращиваемых держателях, а также гири на прочном шнуре, которую пропускают в дымоход сверху.
  2. Химический: в топке вместе с обычным топливом сжигается особое средство, например, «Полено-трубочист» (продаётся в хозяйственных магазинах). В его состав входит много веществ — угольный воск, сульфат аммония, хлорид цинка и др. Выделяющийся при горении этого средства газ образует на стенках дымохода покрытие, которое не позволяет саже впоследствии к ним прилипать.

Второй способ применяется как профилактический.

«Полено-трубочист» очистит дымоход за две недели

Разновидности труб

Нержавеющая сталь используется для изготовления трех разновидностей дымоходных труб, каждая из которых имеет свою специфику применения

Это важно учитывать, выбирая вариант для жилого дома, бани или иной постройки. Производители предлагают следующие виды конструкций:

  • одностенные (однослойные);
  • гофрированные;
  • сэндвич-трубы.

Рассмотрим подробнее, какая труба из нержавеющей стали для дымохода будет уместнее для использования в тех или иных условиях.

Одностенные трубы

Однослойные системы изготавливаются из нержавеющего стального листа толщиной от 0,6 до 2 мм. Вариант характеризуется невысокой ценой, но сфера применения такой трубы ограничена.

Устанавливать ее допускается только внутри теплого помещения, а наружную часть дымохода следует утеплить. Это связано с тем, что контакт разогретого металла с холодным воздухом приводит к повышенному образованию конденсата. Это снижает КПД отопительного агрегата, влечет за собой перерасход топлива, снижает срок службы печи или котла.

Одностенные трубы

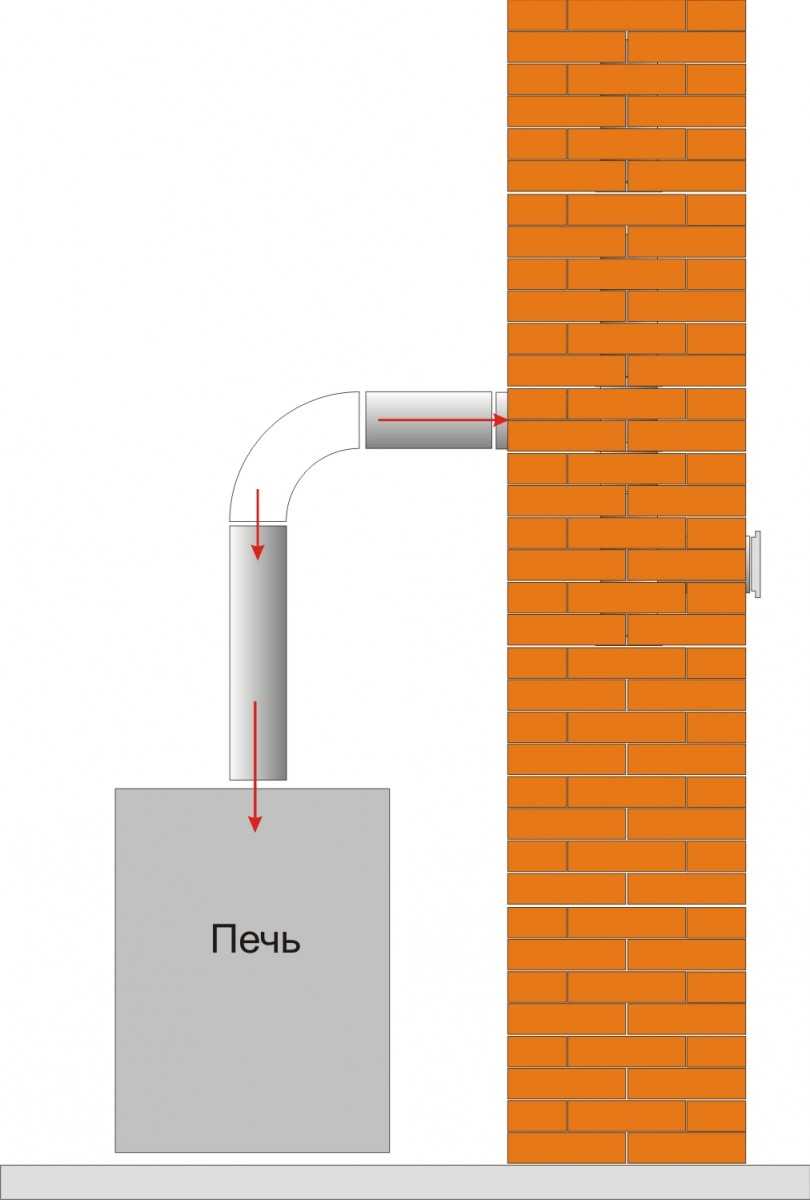

Стальные одностенные трубы чаще всего применяют для обустройства гильзы при модернизации кирпичных дымовых каналов. Гильзование продлевает срок службы кирпичного дымохода благодаря защите от разрушительного конденсата, снижает потребность в обслуживании, так как на стенках не нарастает сажа. Производители предлагают однослойные трубы из нержавейки разных размеров, круглого и овального сечения, что позволяет подобрать оптимальный вариант для конкретного кирпичного дымохода.

Однослойная труба также может быть использована в комплексе с водяной системой отопления небольшого помещения – гаража, мастерской, моечного отделения бани. В этом случае на дымоходную трубу монтируют водяную рубашку, к которой подсоединяются трубы подачи и обратки. Также тепловую энергию отходящих дымовых газов можно использовать для отопления компактного помещения, если провести однослойную трубу под наклоном вдоль длинной стены.

Установка дымохода из однослойной трубы из нержавейки требует строгого соблюдения правил пожарной безопасности при обустройстве узлов прохода через перекрытия и крышу. Возгорание сажи в трубе (особенно при использовании твердотопливной печи) способно раскалить металл до критических температур и привести к возгоранию деревянных конструкций.

Гофрированные трубы

Гофрированная труба из нержавейки рассчитана на монтаж криволинейных переходов, если выходной патрубок котла или печи расположен в стороне от вертикального канала дымохода. Также при гильзовании кирпичного дымохода гофрированная труба может применяться внутри конструкции, имеющей изгибы.

Гофрированные трубы

Необходимо выбрать качественную гофротрубу из нержавеющей стали, способной выдержать нагрев до 900 °С. Гофрированные элементы используются внутри и снаружи здания, но во втором случае они требуют утепления, чтобы избежать образования конденсата из-за контакта металла с холодным воздухом.

Сэндвич-системы

Двухслойная труба, представляющая собой сэндвич с негорючим теплоизолятором между металлическими оболочками из нержавеющей стали, выпускается в виде прямых и фасонных элементов для сборки дымохода любой конфигурации. За счет термоизоляционного слоя это наиболее практичный вариант дымоотводного канала, поскольку:

  • обеспечивается повышенная безопасность (внешние стенки системы не нагреваются до опасных температур, сам теплоизолятор устойчив к воспламенению);
  • позволяет устанавливать дымоход снаружи здания;
  • образуется минимум конденсата (внутренняя труба, по которой движутся продукты сгорания, не контактирует с холодным воздухом);
  • нет лишних теплопотерь, что позволяет отопительному агрегату работать в оптимальном режиме, без перерасхода топлива;
  • система монтируется быстро и без хлопот по утеплению трубы.

Сэндвич системы

Сэндвич-трубы универсальны, их используют для установки на газовый или твердотопливный котел, камины и печи любого типа.

Рекомендации по эксплуатации

Для того чтобы дымовая труба работала долго, очень важно точно выполнять правила по эксплуатации ,систематически осуществлять профилактические осмотры, вовремя проводить ремонтно-восстановительные работы. Безопасная эксплуатация дымовых систем возможна при выполнении некоторых правил:. Безопасная эксплуатация дымовых систем возможна при выполнении некоторых правил:

Безопасная эксплуатация дымовых систем возможна при выполнении некоторых правил:

  1. Дымоход должен быть смонтирован согласно, действующих правил и требований завода-изготовителя котельного оборудования.
  2. После завершения монтажа проверяют дымовыводящуюсистему на работоспособность, с контролем всех стыков на плотность и проверки тяги.
  3. Используют сухое топливо для работы котлоагрегата.
  4. Постоянно контролируют работу дымохода, поскольку неисправность системы может вызвать возгорание сажи.
  5. Не разрешается допускать сильные перепады температурного режима, и равным образом превышать предельные параметры работы отопительного агрегата.
  6. Требуется быстро устранять все обнаруженные сбои в работе котельного оборудования и дымовентиляционной системы.
  7. Систематически выполнять очистку дымовой трубы и каналов от накопившейся сажи, которая ухудшает тягу и также может стать источником возгорания.

Систематическая очистка дымовой трубы

Главная функция системы дымоотвода — подача воздуха в топку и отвод дымовых газов, полученных в процессе сжигания топлива. Если газоход не создает оптимальную тягу, ядовитый угарный газ сможет проникнуть в комнату и отравить проживающих, что зачастую приводит к смерти пострадавших. Кроме того установка дымохода обязана проводиться с выполнением всех норм пожарной безопасности.

Пропустить через потолок

Перед мастером, который планирует проход дымоходной трубы через пирог утепления потолка бани, стоят в итоге две задачи: обеспечить термозащиту перекрытиям и соблюсти вертикаль установки дымохода. Разделить процесс решения этих задач можно на несколько этапов.

Определение места расположения узла разделки

Совмещение двух ведущих осей — дымохода и потолочной разделки с его проходом через потолок — это главная сложность, с которой сталкивается мастер при выводе трубы. Для того чтобы избежать неприятных казусов, следует воспользоваться отвесом. Поднятый к потолку, его следует разместить так, чтобы груз «вошел» в середину дымоотводящего канала банной печи. Этот участок, отмеченный на потолке, и станет тем центром, через который труба пойдет через крышу, т. е. центром будущего отверстия под проход.

Важно! Идеальный вариант — определить место прохода трубы через потолок/крышу бани еще в период подготовки проекта здания, тогда с выводом конструкции не будет проблем в том числе и с точки зрения соответствия пожарным требованиям

Оформление места расположения узла разделки

По нанесенной разметке делается выпил под проход. Если используется покупной продукт, надо рассчитывать на те размеры отверстий, которые рекомендованы производителем

Если дымоход ведется через потолок бани самостоятельно, важно заранее просчитать проходной короб и выполнить в потолочной конструкции (четко над местом прохождения трубы) сквозное отверстие с габаритами, учитывающими необходимые отступы и расстояния

Монтаж узла разделки

Покупной или самостоятельно сделанный короб для вывода дымоходной банной трубы через потолок — это конструкция из жестко скрепленных между собой коробки прямоугольного либо круглого сечения и листа, выполняющего защитные и одновременно декоративные функции, с вырезом в центре. Диаметр выреза подбирается под диаметр трубы, предназначенной для вывода через потолок (как правило, в банях используются металлические трубы типа «сэндвич» — два цилиндра разного диаметра, между которыми размещается материал для утепления и теплоизоляции).

Торцы выпила в потолке по периметру обшиваются теплоизоляционным материалом. Нижний лист короба и места соприкосновения металла с деревянными элементами прокладываются листами негорючего материала. Подготовленную конструкцию надевают на колено, которое пойдет в узел прохода, доводят до выпила в потолочном перекрытии, снизу закрепляют узел разделки саморезами.

Важно! Диаметр трубы для вывода через потолок на крышу бани должен быть чуть меньше (в пределах минимум 5 мм.) диаметра проходного патрубка. Зазор в дальнейшем можно изолировать, ориентируясь на то, какой материал будет использован как огнезащитный возле трубы

Завершение прокладки теплозащиты

Это «резюмирующий» этап прохода трубы через потолок. Сверху (на перекрытии чердака либо второго этажа) короб дополнительно заполняется теплоизоляционным материалом (как вариант, огнестойкой минеральной ватой). При необходимости узел разделки наверху можно декорировать металлическим листом — если вывод трубы дымохода осуществлен  на жилой этаж.

Важно! Вывод дымохода следует рассчитать таким образом, чтобы стыки с другими элементами конструкции миновали место прохода через перекрытие. Стыковка конструктивных элементов должна быть либо «до», либо «после», но не в этом месте

Важно! Выводя трубу дымохода через потолок бани над кровлей, надо помнить о качестве материала, из которого она изготовлена

Если есть опасность возгорания (крыша покрыта горючими материалами), на часть дымохода, выступающую над кровлей, следует смонтировать дефлектор, оснащенный сеткой–искрогасителем в виде мелких ячеек

Важно! Выводя трубу дымохода через потолок бани над кровлей, надо помнить о качестве материала, из которого она изготовлена. Если есть опасность возгорания (крыша покрыта горючими материалами), на часть дымохода, выступающую над кровлей, следует смонтировать дефлектор, оснащенный сеткой–искрогасителем в виде мелких ячеек

Общие правила установки

Выясняя, как правильно сделать самостоятельно дымоход в доме, нужно ориентироваться на определенные правила. Итак:

  • Установка элементов выполняется строго снизу вверх.
  • Скрепление труб между собой выполняется только по принципу установки внутренней части в последующую. Таким образом, обезопасим дымоход от попадания конденсата.
  • Использование хомутов обязательно при скреплении деталей с тройниками, отводами и тому подобное.
  • Учитывайте, что места стыковок нельзя размещать в зоне ответственности перекрытий.
  • Для монтажа тройников пользуйтесь кронштейнами.
  • Устанавливать крепления нужно не реже чем 1 раз за два метра.
  • При монтаже и креплении отрезков, проверяйте, нет ли прогиба.
  • Не допускайте соприкосновения трубы с коммуникациями.
  • При проводке канала в местах перекрытий, делайте отступы в 150 мм. для изолированных труб, и 300 мм. для «голых» труб.
  • Не допускайте создания «лежачих» участков, более чем трех метров.

Ориентируясь на эти правила, вопрос, как построить правильный дымоход, серьезных опасений вызывать не будет. В целом дымоходы для дома могут отличаться по параметрам, однако большая часть перечисленных правил, применима ко всем.

Область применения

Одноконтурные системы, в отличие от двухконтурных, которые устанавливаются как внутри, так и извне помещения, не предназначены для наружного устройства. Их разрешено применять исключительно внутри домов или построек, которые оборудованы надежным отоплением. Из-за отсутствия теплоизоляции тонкостенная сталь трубы очень скоро охлаждается, что снижает тягу и теплопроизводительность котельной установки и выходу угарных газов в помещение.

Одноконтурный дымоход можно применять исключительно внутри домов

Одноконтурные трубы допустимо использовать для каминов и печей, и для отвода газов от котлоагрегатов, функционирующих на различных видах топлива. Кроме того, неутепленные трубы из некорродирующего металла позволительно использовать для обустройства вентиляционных устройств.

Требования к дымоотводам согласно СНИП

СНиП предусматривает следующие параметры высоты дымохода для газового котла:

READ Как установить образ игры на комп

Высота дымоходных труб газового котла относительно крыш должна быть:

— не меньше 500мм над коньком крыши или парапетом – если трубы находятся на расстоянии до 1,5м от этого конька, парапета;

— не ниже чем конек/парапет – в том случае, если дымовая труба размещена на расстоянии 1,5-3м от парапета/конька;

— не ниже границы, которая проведена от конька вниз под 10°-углом к горизонту – при размещении дымовой трубы от конька крыши, либо парапета, более 3м;

— не менее 1200мм над плоской крышей.

В любом случае высота дымоходной трубы над прикасаемой частью крыши (прилегаемой) должна составлять не меньше чем пол метра, а для зданий, где крыша совмещена (плоская) не меньше 2м.

Дымоходы в стенах и вентиляционные каналы разрешается совмещать. Но необходимо соблюдать их разделение по всей высоте специальными ограждениями, толщина которых должна быть не меньше 120мм. Высоту вытяжных вентиляц.каналов, размещенных вблизи с дымоходами, нужно принимать равной высоте самих дымоходов.

Вывод отработанных продуктов сгорания разрешается по стальным дымоходным трубам с: промышленных предприятий, которые используют газовые приборы, а также с котельных, ЖКХ. Разрешается: вывод в атмосферу продуктов от сгорания через наружные стены газифицируемых помещений без вертикального канала от отопит-газового оборудования с герметической камерой сгорания. Допустим отвод продукта сгорания проводить через кровлю здания в дымовой вертикальный канал.

Протяженность горизонтального участка дым.канала от отопительного устройства с герметичн.камерой сгорания при его проходе через наружные стены принимается не более чем 3м.

Конструкция

Для устройства дымохода устанавливают вертикальный канал, высота которого должна быть не менее пяти метров от колосниковой решетки до отверстия трубы и для которого допустимы небольшие отклонения от вертикали.

К каждому камину и к каждому зданию устанавливается дымоход индивидуальной конструкции, в зависимости от поставленных задач.

К параметрам конструкции относятся:

  • материал и расположение дымохода,
  • его высота,
  • сечение,
  • мощность печи,
  • теплоизоляция канала,
  • варианты монтажа,
  • проходы через перекрытия и кровлю,
  • как расположен оголовок относительно конька,
  • какой формы устье канала,
  • как расположены дымовые и вентиляционные каналы внутри общей шахты,
  • тяга в канале,
  • условия эксплуатации конструкции и  ее проблемные места.

Трубчатый канал

Вентканал в кирпичной кладке можно изготовить из трубы. Для этого применимы трубы из асбеста или пластика диаметром 125-150 мм. В случае принудительной вентиляционной системы понадобятся трубы — 100-125 мм в диаметре. Труба монтируется внутрь кладки четко по вертикали и фиксируется раствором цемента.

Если речь идет о тонкой перегородке из кирпичей (полкирпича), применение труб является рекомендованным способом. Тогда труба располагается не внутри кладки, а среди двух участков стенки. Стыки трубы заделываются раствором и штукатурятся.

На стадии проектирования кирпичного строения необходимо предусмотреть вентканалы внутри кладки. Иначе затем придется применять накладные вентканалы, что изрядно снизит внешнюю привлекательность помещений.

Вытяжная вентиляционная система — важный компонент комфортного и безопасного жилья. Во избежание проблем, поручать ее создание лучше опытным специалистам.

Стальной дымоход – выбор сечения и высоты

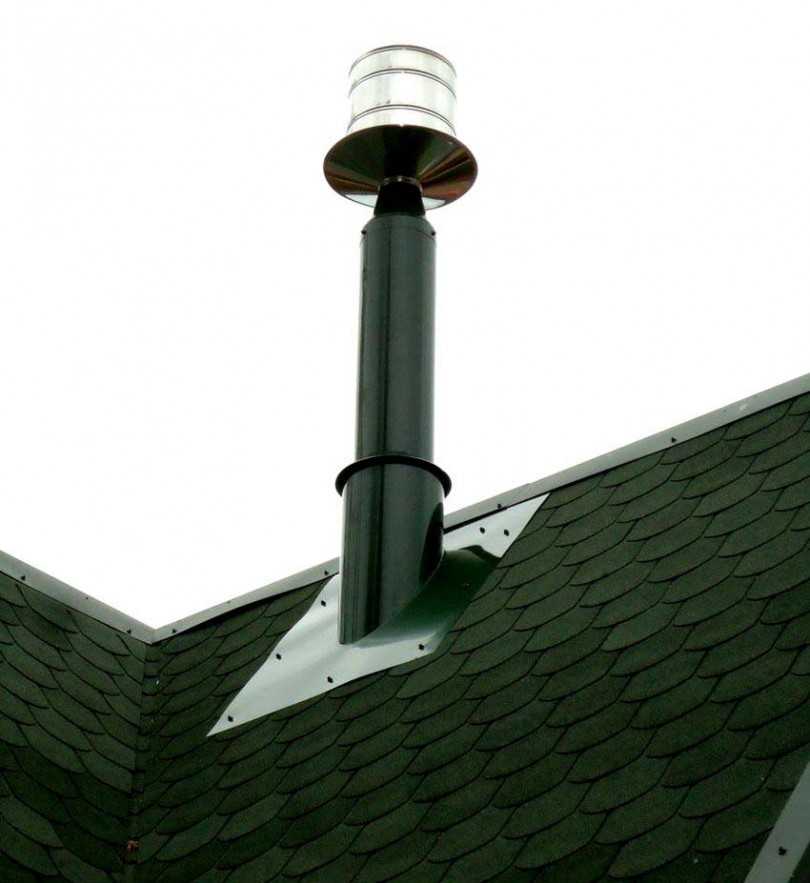

Чтобы тяга у дымохода всегда была хорошей, труба должна возвышаться над уровнем очага как минимум на 5 метров.

Также необходимо учитывать расстояние между крышей и концом выступающей наружу трубы:

  • Если крыша плоская, то минимальное расстояние должно составлять 50 см.;
  • Крыша с уклоном обязывает руководствоваться коньком – 1,5-метровый промежуток между коньком и трубой приветствует 0,5-метровое возвышение дымохода над самой верхней точкой кровли, 1,5-метровый промежуток – оголовок идет горизонтально относительно конька, 3-метровый промежуток – труба монтируется ниже конька при условии, что угол между последним и оголовком равен 10°.

Отдельного внимания заслуживает сечение стальной трубы. Здесь выясняется, что дымоход для котла своими руками подбирается в зависимости от мощности последнего.

  • Агрегаты мощностью до 3500 Вт приветствуют трубы с сечением 140х140-140х200 мм;
  • При мощности 3500-5000 Вт стоит делать акцент на сечение 140х200-140х270 мм;
  • Сверхсильные котлы мощностью 5000-7000 Вт требуют дымоход с сечением от 140х270 мм.

Создание системы обогрева приветствует подбор дымохода исходя из мощности котла, а не наоборот.

Тонкости проектирования дымового канала

Правильная установка и крепление агрегата – это один из важнейших этапов, поскольку нарушения определенных норм приводят к недееспособности системы. При проектировании канала необходимо учитывать следующие пункты.

особенности проектирования дымового канала

Нормативные требования

Основные требования по установке такого оборудования закреплены в соответствующей документации к агрегату, а также в нормах СНиП по дымоходам. Здесь прописаны максимальные и минимальные расстояния между трубами, положение элементов, которые напрямую влияют на работу агрегата. Если в процессе установки не будут соблюдаться нормативные требования, то при эксплуатации устройства может возникнуть «обратная тяга», которая выбросит все вредные вещества в помещение.

Обеспечение борьбы с конденсатом

Максимальное количество тепла на газовых котлах передается на теплообменник – в результате такой системы некоторые продукты горения могут образовываться с невысокими температурами. Таким образом, внутри дымохода может образовываться конденсат, который негативно влияет на целостность системы. Для того чтобы предотвратить появление конденсата, в нижней части дымохода закрепляется конденсатосборник или стакан из нержавеющей стали.

Выполнение уклонов поворотов уступов

Самый лучший вариант монтажа дымохода для газового котла – это идеально прямое положение без дополнительных уступов. Однако при установке оборудования такого эффекта сложно добиться. Однако здесь необходимо следовать нормам по отклонению – допускается не более 30 градусов

Также нужно обратить внимание на размеры сечения наклонных участков – они должны соответствовать нормативам. Труба между котлом и дымоходом должна быть не менее 50 см, а также находится в вертикальном положении. Желательно установить минимальное количество горизонтальных участков

Желательно установить минимальное количество горизонтальных участков.

Корректное соединение труб

Чтобы соединить элементы дымохода, необходимо дополнительно воспользоваться хомутами. При этом обязательно нужно проследить за уклоном всей системы – он должен быть в пределах 90 градусов. Обязательно оставляют расстояние между трубами и поверхностями. Нормативы говорят о том, что между горючими материалами расстояние должно быть не менее 25 см. Если же поверхность огнестойкая, то допускается дистанция в 10 см.

Соблюдение норм пожаробезопасности

Поскольку в процессе работы дымохода владелец дома будет иметь дело с огнеопасными процессами, необходимо при установке соблюдать меры пожарной безопасности:

  • В деревянном помещении необходимо использовать огнеустойчивый материал в качестве изоляции вокруг оборудования, а саму трубу рекомендуются отделать асбестом;
  • Если речь идет о бетонной или кирпичной стене здания, то здесь будет достаточно монтажной пены в качестве изоляции.

Технологические требования

Необходимо соблюдать следующие технические требования:

  • Должен быть предусмотрен специальный участок, чтобы разогнать дым. Он представляет собой вертикальную трубу, устанавливаемую за патрубком твердотопливного котла. Разгоночный участок делается высотой один метр.
  • Дымоход устанавливается только вертикально. Допускается отклонение не более 30 градусов.
  • Запрещается наличие прогибов.
  • Очень важна длина (3 — 6 метров).
  • Допускается наличие трех горизонтальных участков. Причем длина каждого не должна превышать полметра.
  • Возвышение оголовка над крышей должно превышать 100 см.
  • Крепление трубы к стене, выполняется с шагом 1,5 метра.
  • Для создания герметичного стыка, трубы обильно смазывают термостойким герметиком.

Чтобы получить идеальную тягу, необходимо чтобы в конструкции дымохода было минимальное количество поворотов. Наилучшим считается ровная труба.

Дымоход можно устанавливать внутри здания или за его пределами. Для первого варианта, необходимо защитить трубу, чтобы она не соприкасалась с горючими материалами. Используется специальный металлический экран, устанавливаемый в месте прохождения трубы через перекрытие. Дымоход должен находиться от стены на расстоянии более 25 см.

Намного безопаснее выглядят наружные конструкции. Их намного проще обслуживать. Мастера считают этот метод самым предпочтительным.

Особенности монтажа

Монтаж начинают от печи или камина. Первый стартовый элемент монтируется на патрубок котла или печи. Этот элемент не имеет утепления по технологическим причинам (безальтовый наполнитель плавится и спекается в камень). Все элементы спроектированы таким образом, что один ее конец имеет меньший диаметр и вставляется один в другой, как в раструб. Один из вариантов стыковки – чуть вытащить внутреннюю трубу, вставить в другую внутреннюю трубу. Придавить. Затем опустить по ней наружную трубу с утеплителем, придавить. Закрепить соединение обжимным хомутом, затянуть его болтом с гайкой. Все стыки нужно промазывать герметиком.

Затем монтируют тройник, снизу монтируют модули с лючком для прочистки и конденсатоотводчиком. Бывают  конструкции для установки нижней части дымохода на пол.

Затем монтируют остальную часть конструкции. Через метр сэндвич крепят к стене специальными кронштейнами. На каждом этаже и на чердаке должен быть установлен элемент с лючком для прочистки.

Желательно соединять элементы дымохода «по конденсату» — трубы монтируются таким образом, чтобы верхняя вставлялась в нижнюю и конденсат не мог просочиться через стыки, а стекал по стенкам в конденсатоотводчик.

Под потолком монтируют элемент с шибером.

Место прохождения трубы в перекрытии закрывается оцинкованным листом и заполняется утеплителем. Расстояние до конструкций должно составлять не менее 130 мм.

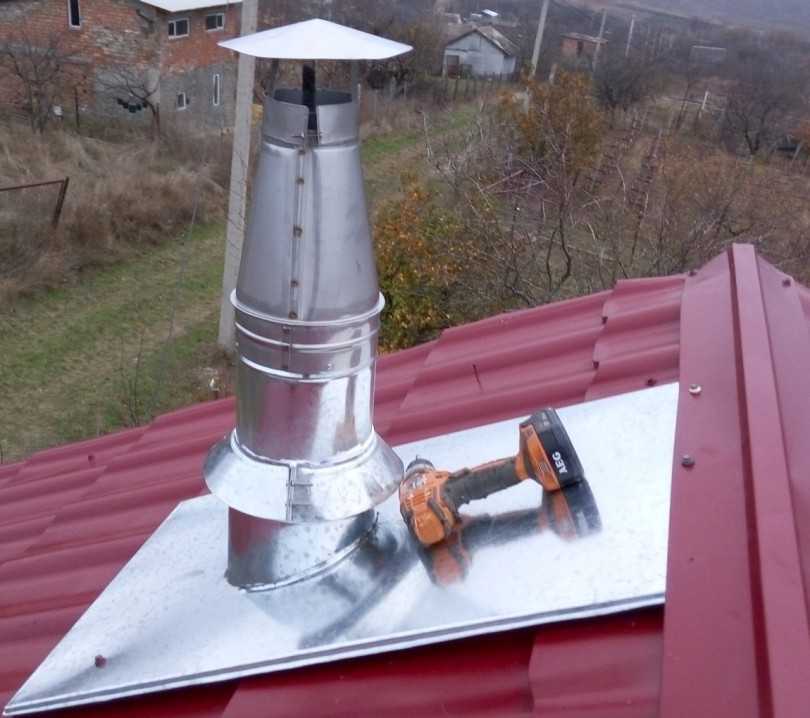

Самым сложным этапом в монтаже является прохождение кровли. Размечают отверстие в нужном месте кровли. Делают отверстие в кровле. Изнутри крепится подкрышный лист, на кровлю устанавливается крышная разделка. Ее подбирают в зависимости от угла наклона кровли. Края разделки заводят под лист кровельного материала.

Если нужно, устанавливают растяжки. Устанавливают дефлектор.

Рекомендации по эксплуатации

Для того чтобы дымовая труба работала долго, очень важно точно выполнять правила по эксплуатации ,систематически осуществлять профилактические осмотры, вовремя проводить ремонтно-восстановительные работы. Безопасная эксплуатация дымовых систем возможна при выполнении некоторых правил:

Безопасная эксплуатация дымовых систем возможна при выполнении некоторых правил:

  1. Дымоход должен быть смонтирован согласно, действующих правил и требований завода-изготовителя котельного оборудования.
  2. После завершения монтажа проверяют дымовыводящуюсистему на работоспособность, с контролем всех стыков на плотность и проверки тяги.
  3. Используют сухое топливо для работы котлоагрегата.
  4. Постоянно контролируют работу дымохода, поскольку неисправность системы может вызвать возгорание сажи.
  5. Не разрешается допускать сильные перепады температурного режима, и равным образом превышать предельные параметры работы отопительного агрегата.
  6. Требуется быстро устранять все обнаруженные сбои в работе котельного оборудования и дымовентиляционной системы.
  7. Систематически выполнять очистку дымовой трубы и каналов от накопившейся сажи, которая ухудшает тягу и также может стать источником возгорания.

Систематическая очистка дымовой трубы

Главная функция системы дымоотвода — подача воздуха в топку и отвод дымовых газов, полученных в процессе сжигания топлива. Если газоход не создает оптимальную тягу, ядовитый угарный газ сможет проникнуть в комнату и отравить проживающих, что зачастую приводит к смерти пострадавших. Кроме того установка дымохода обязана проводиться с выполнением всех норм пожарной безопасности.

Этапы создания вертикального дымохода

Для создания дымоходной шахты, необходимо подготовить следующие инструменты и материалы. Для этого понадобится:

  • кирпич первого сорта;
  • строительный состав;
  • уровень;
  • веревка для направляющей;
  • лестница;
  • схема конструкции.

Создание дымохода включает в себя следующее этапы:

Первый слой выкладывают из пяти кирпичей. Кладка должна быть аккуратной и ровной. Последующие ряды делают по той же схеме.

Когда необходимая высота получена, можно переходить к сооружению опушки. Каждый последующий ряд ложится на 35 мл больше. В результате получится ступенчатое сооружение в области потолочного перекрытия.

После того, как труба достигла уровня чердака, её начинают укладывать по первоначальному этапу. Диаметр отверстия должен постепенно сокращаться.

Завершающим этапом, будет выведение кирпичной шахты за пределы крыши. На фото дымохода для печи, изображен весь рабочий процесс.

Проход через перекрытие

Одной из главных задач дымоходной разделки является выполнение безопасного прохождения дымоходной трубы через перекрытие. При осуществлении прохода дымоходной трубы через межэтажное перекрытие с обеспечением защиты возгораемых конструкций используется проходной патрубок с дополнительной термоизоляцией или же увеличивается расстояние (теплоизоляция или воздушный зазор) от перекрытия до стен канала. На участке, где модульный дымоход проходит через перекрытие, стыки и соединения недопустимы.

Проход дымохода через перекрытие из железобетона должен быть устроен без разрыва канала, его заужения или изменений внутреннего сечения дымоходной трубы. Следует учитывать тот факт, что металлический дымоход может расшириться при нагревании.

Способы прокладки дымоходных труб

Существует 2 классических варианта установки дымоходов, используемых для буржуек:

  1. Вывод горизонтального участка от печки на улицу и подключение к вертикальному каналу, прикрепленному к стене здания.
  2. Вертикальный газоход поднимается прямо от печи, пересекая чердачное перекрытие и кровлю.

Как видно на схемах, второй вариант заведомо сложнее по исполнению. В обоих случаях труба пересекает строительную конструкцию – наружную стену либо перекрытие, оснащается тройником и сборником конденсата. Но второй способ предполагает пересечение и герметизацию кровельного покрытия. Пристенный дымоход крышу не затрагивает.

Предпочтение отдается более простому и дешевому варианту в зависимости от типа обогреваемого здания:

  • в обжитом частном доме пробивать отверстие на чердак нецелесообразно и дорого – лучше вывести газоход сразу на улицу;
  • в двухэтажном доме дымовая труба печи неизбежно пройдет сквозь верхние комнаты, поэтому предпочтительнее способ №1;
  • дымоход для буржуйки в гараже с плоской кровлей прокладывается любым способом – сквозь крышу или стену;
  • вариант №2 удобно монтировать во всех типах зданий на этапе строительства.

Выводы и полезное видео по теме

Чтобы представить, как происходит процесс установки дымоходов различных типов, предлагаем полезные и информативные видеоролики, снятые мастерами-умельцами.

Кирпичный дымоход своими руками:

Этапы установки керамического дымохода марки TONA:

Советы по монтажу сэндвич-дымохода:

Строительство дымохода для газового котла, печи или камина – ответственное занятие, требующее специального разрешения, составления проекта и профессиональных навыков. Если вы не уверены в своих силах, поручите установку трубы специалистам, которые выполнят работы с учетом всех норм и требований.

Если вам уже приходилось самостоятельно возводить дымоход или вы являетесь экспертом в этом деле, пожалуйста, поделитесь своим опытом и знаниями с нашими читателями. Расскажите о нюансах строительства дымохода в расположенном ниже блоке.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
