Давление в расширительном бачке газового котла: нормы + как накачать и отрегулировать

Что нужно сделать перед настройкой бака

Все перечисленные виды давления должны быть представлены в барах (1 бар = 10 м). Возьмем за основу двухэтажный дом с высотой отопительной системы 4 м.

Бак должен быть отсоединен от системы отопления или перекрыт краном. Давление в водяной камере должно быть сброшено. При закачке воздуха, давление системы не должно оказывать своего влияния, в противном случае бак не удастся настроить.

То же самое обязательно нужно сделать, когда перед началом отопительного сезона вы проверяется давление в баке, или же когда у вас есть подозрения, что бак перестал работать — прохудилась резиновая груша.

Слева мы предлагаем схему подключения бака к системе отопления.

Есть ли разница, как устанавливать бак: водяным патрубком вверх или вниз? С точки зрения его работы и динамики изменения давления в системе отопления разницы никакой нет. Но вот с точки зрения его работы: в случае неисправности мембраны (когда она прохудилась) — разница есть.

Если бак подключить к системе отопления водяным патрубком вверх, то в случае неработоспособности мембраны бак не сможет отдать воду системе, хотя будет наполнен водой.

А если его подключить наоборот (водяным патрубком вниз), то даже в неисправном виде расширительный бак все еще сможет отдать теплоноситель.

Расчет объема расширительного бака

Обеспечить стабильную работу системы отопления несложно, главное правильно подобрать объем компенсационного резервуара. Расчет объема экспанзомата должен производиться с учетом самого интенсивного режима работы газового котла. При первых запусках отопления температура воздуха еще не очень низкая, поэтому оборудование будет работать со средней нагрузкой. С приходом морозов вода прогревается сильнее и ее количество увеличивается, требуя больше дополнительного места.


Рекомендуется подбирать бак вместительностью не менее 10-12% от всего количества жидкости в системе отопления. Иначе бачок может не справиться с нагрузкой

Самостоятельно рассчитать точную вместительность расширительного бака можно. Для этого сначала определяют количество теплоносителя во всей системе отопления.

Способы расчета объема воды в системе отопления:

  1. Полностью слить теплоноситель из труб в ведра или другую емкость, чтобы можно было посчитать литраж.
  2. Залить воду в трубы через водосчетчик.
  3. Суммируют объемы: вместительность котла, количество жидкости в радиаторах и трубах.
  4. Расчет по мощности котла – мощность установленного котла умножают на 15. То есть, для котла 25 кВт нужно будет 375 литров воды (25*15).

После того, как количество теплоносителя посчитано (пример: 25 кВт*15=375 литров воды), рассчитывают объем расширительного бака.


Методов много, но не все они точные и количество воды, вмещающейся в систему отопления может быть значительно больше. Поэтому объем расширительного бака всегда подбирается с небольшим запасом

Методики вычисления довольно сложные. Для одноэтажных домов используют следующую формулу:

Объём расширительного бака = (V*E)/D,

Где

  • D – показатель эффективности бака;
  • Е – коэффициент расширения жидкости (для воды – 0,0359);
  • V – количество воды в системе.

Показатель эффективности бака получаем по формуле:

D = (Pmax—Ps)/(Pmax +1),

Где

  • Ps=0,5 бар – это показатель давления зарядки расширительной емкости;
  • Pmax – максимальное давление отопительной системы, в среднем 2,5 бар.
  • D = (2,5-0,5)/(2,5 +1)=0,57.

Для системы с мощностью котла 25 кВт потребуется расширительный бак объемом: (375*0,0359)/0,57=23,61 л.

И хотя в двухконтурном газовом котле уже имеется встроенный резервуар на 6-8 л, но, глядя на результаты расчетов, понимаем, что стабильного функционирования системы отопления без монтажа дополнительного расширительного бака не получится.

Повышение давления из-за расширительного бака

Повышенное давление в контуре может наблюдаться из-за различных проблем с расширительным баком. Среди наиболее частых причин выделяются следующие:

  • неправильно рассчитанный объем бака;
  • повреждения мембраны;
  • неправильно рассчитанное давление в баке;
  • неправильно выполненная установка оборудования.

Чтобы решить эту проблему, необходимо правильно рассчитывать объем бака, который должен составлять не меньше 10% от общего объема воды в контуре для газового котла и не меньше 20%, если для отопления используется твердотопливный котел. При этом на каждые 15 литров теплоносителя используется мощность в 1 кВт. При расчете мощности следует определять объем по поверхностям нагрева, для каждого отдельно взятого контура, что позволяет получить максимально точные значения.

Причиной перепада давления может стать поврежденная мембрана бака. При этом вода заполняет емкость, манометр показывает, что напор в системе упал. Однако, если подпиточный кран открыть, то уровень давления в системе будет намного больше расчетного рабочего. Исправить ситуацию поможет замена мембраны баллонного бака или полная замена оборудования, если установлен диафрагменный бачок.

Неполадки работы бачка становится одной из причин, почему в отопительной системе наблюдается резкое падение или повышение рабочего давления. Для проверки необходимо полностью слить воду из системы, спустить воздух из бачка, затем начать заливку теплоносителя с замерами давления в котле. При уровне давления 2 бара в котле, манометр, установленный на насосе, должен показывать 1,6 бар. При других значениях для регулировки можно открывать запорный кран, через подпиточный крае добавить воду, сливаемую из бака. Такой метод решения проблемы работает для любого варианта подвода воды – верхнего или нижнего.

Неправильная установка бака также становится причиной резкого изменения давления в сети. Чаще всего из нарушений наблюдается установка бака после циркуляционного насоса, при этом давление резко повышается, тут же наблюдается сброс, сопровождаемый опасными скачками давления. Если ситуацию не исправить, то в системе может произойти гидроудар, все элементы оборудования будут подвергаться повышенным нагрузкам, что отрицательно сказывается на работоспособности контура в целом. Решить проблему поможет переустановка бака на трубу обратки, где ламинарное течение обладает минимальной температурой. Сам бак монтируется не посредственно перед отопительным котлом.

Причин, по которым наблюдаются резкие скачки давления в системе отопления, множество. Чаще всего, это неправильный монтаж и ошибки в расчетах при выборе оборудования, неправильно произведенные настройки системы. Повышенное или пониженное давление крайне негативно сказываются на общем состоянии оборудования, поэтому следует предпринять меры для устранения причины проблемы.

Официальный Форум BAXI в России

  • Темы без ответов
  • Активные темы
  • Поиск
  • Пользователи
  • Наша команда
  • Благодарности
  • 19.07.2019 — Вышла в свет семинарская тетрадь BAXI 3кв. 2019 года (119 Мб). Скачать
  • 20.06.2019 — В продажу поступили стабилизаторы напряжения BAXI Energy.
  • 16.04.2019 — Стартовали продажи котлов BAXI Eco Nova.
  • 16.11.2018 — Вышла в свет семинарская тетрадь BAXI 4кв. 2018 года (8 Мб). Скачать

Как выставить оптимальное давление?

На системе отопления стоят манометры, с помощью которых контролируется давление в контуре. На самом же расширительном баке штуцера под установку измерительного прибора нет. Зато есть ниппель или золотник для выпуска и подкачки воздуха или газа. Ниппель такой же как на колесах машин. Поэтому проверить уровень давления и отрегулировать его можно посредством обычного автомобильного насоса с манометром.

Для накачки воздуха в расширительный бак подойдет даже простейший автомобильный ручной насос с манометром или автоматический компрессор

Перед тем, как спустить лишнее давление или накачать воздухом расширительный бачок бытового газового котла, необходимо подготовить систему. Автомобильный манометр показывает значение в МПа, полученные данные нужно перевести в атмосферы или бары: 1 Бар (1 атм) = 0,1 МПа.

Алгоритм измерения давления:

  1. Отключить газовый котел. Подождать пока вода не перестанет циркулировать по системе.
  2. На участке с гидробаком перекрыть все запорные вентили и через дренажный штуцер слить теплоноситель. Для котлов со встроенным баком перекрывается обратка, а также подача воды.
  3. Подсоединить к ниппелю бака насос.
  4. Накачать воздух до показателей в 1,5 атм. Немного подождать, чтобы вылились остатки воды, снова пустить воздух.
  5. Перекрыть вентили запорной арматуры и компрессором докачать давление до указанных в паспорте параметров или до уровня — давление в системе минус 0,2 атм. В случае перекачки бака лишний воздух стравливают.
  6.  Извлечь из ниппеля насос, закрутить колпак и перекрыть сливной штуцер. Залить в систему воду.

Проверить правильность регулировки напора воздуха можно, когда котел достигнет рабочих параметров.

Если бак накачан правильно, то стрелка манометра прибора при измерении будет показывать плавный набор давления без каких-либо скачков и рывков

При неправильной настройке напора воздуха в расширительном баке возможны сбои в работе всей системы отопления. Если экспанзомат перекачан, компенсирующие свойства не сработают. Поскольку воздух будет выталкивать излишки нагретой воды из бачка, повышая давление в трубах системы отопления.

А с заниженными показаниями давления компенсирующей емкости, вода просто протолкнет мембрану и заполнит весь резервуар. Как результат, при повышении температуры теплоносителя сработает предохранительный клапан.

Иногда в двухконтурных газовых котлах срабатывают предохранители и при правильной настройке давления встроенного расширительного бака. Это свидетельствует о том, что объем резервуара слишком мал для такой системы отопления. В этой ситуации рекомендуется вмонтировать дополнительный гидробак.

Постоянно растет давление

Сообщение Bahus » 22 окт 2013, 10:37

Сообщение garry » 22 окт 2013, 18:29

Сообщение Bahus » 22 окт 2013, 20:34

Сообщение АлександрТамбов » 23 окт 2013, 09:46

Сообщение Bahus » 23 окт 2013, 10:27

Сообщение Bahus » 23 окт 2013, 10:39

Сообщение АлександрТамбов » 03 ноя 2013, 09:15

Сообщение Anatolii » 03 ноя 2013, 09:36

Сообщение RADAR » 03 ноя 2013, 09:55

Сообщение АлександрТамбов » 05 ноя 2013, 21:36

Сообщение BAXI-Ural » 05 ноя 2013, 21:40

Сообщение Сергей Л » 06 ноя 2013, 14:07

И как от него избавиться? Автоматические воздухоотводчки?

У меня аналогичная проблема: котел Бакси ЭкоФор 240F, дом 2 этажа, 130 м2, система двухтрубная полипропилен, алюмин.радиаторы Радена500, в радиаторах 2-го этажа копиться воздух, стравливаю через краны маевского, падает давление, приходится иногда подпитывать. Не часто но тем не менее — не хорошо. Утечек нет. Излазил все.

Сообщение BAXI-Ural » 06 ноя 2013, 15:41

Сообщение АлександрТамбов » 06 ноя 2013, 16:49

Сообщение Bahus » 06 ноя 2013, 18:08

Сообщение sergey 73 » 07 ноя 2013, 10:24

Сообщение BAXI-Ural » 07 ноя 2013, 10:47

Сообщение Alex-BAXI » 07 ноя 2013, 11:05

руководитель направления конденсационного оборудования, представительство компании BAXI в РФ

Сообщение BAXI-Ural » 07 ноя 2013, 11:40

Сообщение RADAR » 07 ноя 2013, 13:09

Сообщение ДмитрийТамбов » 25 ноя 2013, 20:51

Сообщение BAXI-Ural » 25 ноя 2013, 21:15

Сообщение RADAR » 25 ноя 2013, 21:39

Сообщение ДмитрийТамбов » 26 ноя 2013, 23:39

Сообщение BAXI-Ural » 27 ноя 2013, 06:20

Сообщение ДмитрийТамбов » 27 ноя 2013, 20:11

Сообщение RADAR » 27 ноя 2013, 20:16

Сообщение ДмитрийТамбов » 27 ноя 2013, 20:22

Сообщение RADAR » 27 ноя 2013, 20:40

А ограничение по мощности это как? А насчет газа может и быть и такое . И насчет описания тоже может ошибаюсь потомучто термометр может показывать другое значение ну грещностью на 10-15 градусов. вот сегодня собирюсь на обратку спутника добавочный насос поставить поможет ли так,?

Отправлено спустя 1 минуту 41 секунду: а ограничение мощности я могу самостоятельно отключить потомучто тут спецов по газкоталм нет. И насчет макс темп 85 это все да выше никак?

Мне вот интересно. Тем со словосочетанием в названии падает давление на форуме чуть больше чем дохрена. Люди поиском не пользуются? Или думают что у них суперспециальный котел, у которого данная проблема решается очень специфически? Господа владельцы. Цените время. И своё и сервисников. Закрыто.

Отправлено спустя 3 минуты 42 секунды: Нате. Лень, бл**ь, головой лишний раз подумать. Сэкономить хотим, а подумать не хотим.

Двадцать, мать его, шесть тем с такой же причиной. И это только в.

Открытый кран подпитки

Если в системе отопления отсутствует расширительный бак и залив воды осуществляется непосредственно из водопровода, важно не забывать закрывать кран. Как только давление в системе дошло до нужного уровня (зависит от котла), вентиль крана закрывают

Что происходит, если этого не сделать? Пока вода в водопроводе есть, создается давление в системе и все нормально. Стоит только отключить подачу воды, и она может уйти из контура через незакрытый кран, что приведет к остановке работы котла.

Аналогичная ситуация и с двухконтурными котлами. Отсутствие воды при закрытом кране мало заметно, но, если открыть вентиль горячей воды, то теплоноситель уйдет, что приведет к резкому падению давления.

Признаки, что необходимо повысить уровень давления

В процессе эксплуатации котел должен находиться под определенным избыточным давлением в расширительном баке. Пользователю данного оборудования требуется контролировать данное давление, показанное на манометре, которое находится на самом котле. При правильной сборке оборудования, при отсутствии утечек, показатель давления не должен падать. Но иногда, спустя год или два года эксплуатации котла возможно падение давления в котле или даже давление может прыгать в процессе работы котла, когда начинает работать горелка. Чаще всего, при отсутствии видимой утечки, причиной такого поведения является пустой расширительный бак.

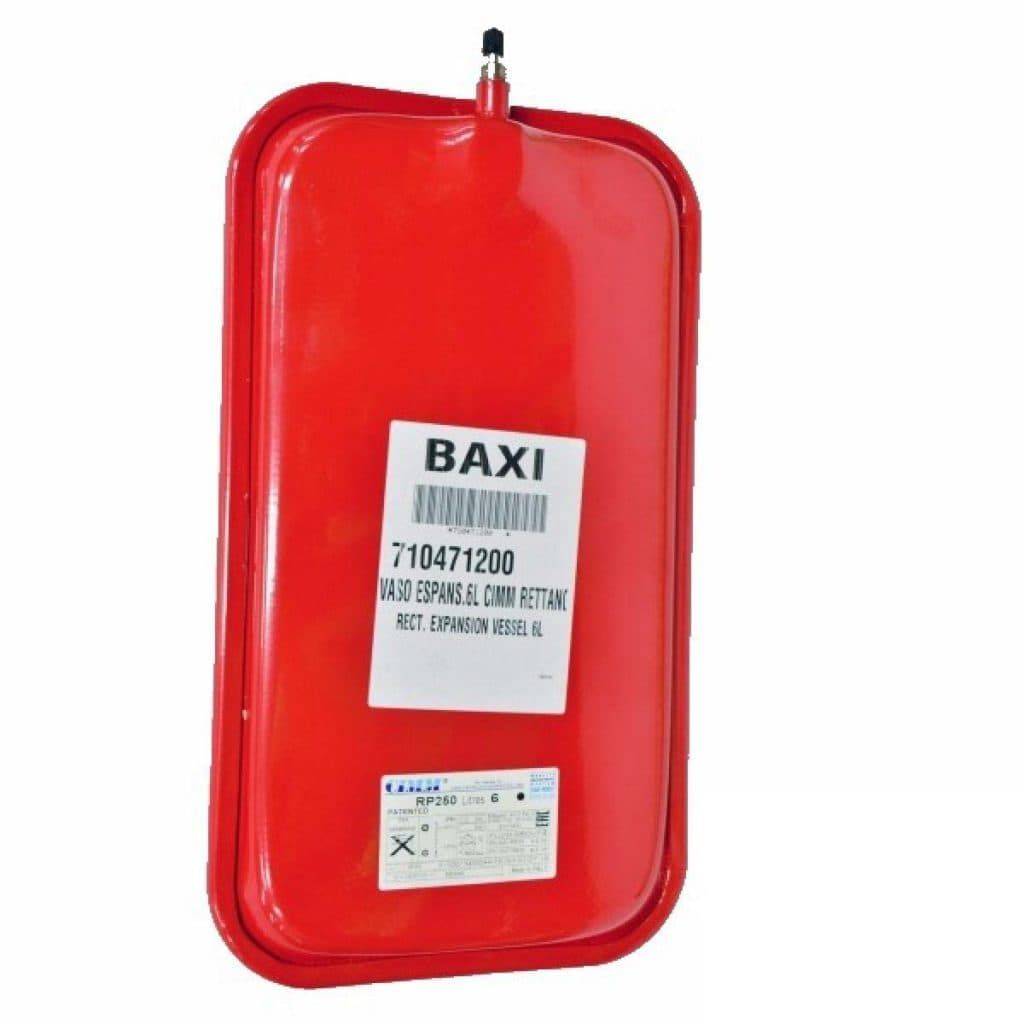

Типовой расширительный бак, используемый в котлах. Устанавливается либо сзади, либо сбоку котла

Давление в баке имеют в виду начальный коэффициент, показывающий давление камеры с воздухом в пустом бачке при температурных показателях в комнате. Данное давление должно полностью соответствовать степени статического давления отопления, вслед за тем, как ее заполнит теплоноситель. Это обеспечит мембране состояние равновесия. Уровень давления в теплоносителе будет компенсироваться благодаря давлению газа в воздушной камере. При этом объем бачка не полностью заполнен, поэтому данного объема будет достаточно для покрытия уровня жидкости, зависимого от теплового расширения.

Показатель статического давления 1 м столба воды ориентировочно составляет 0,1 атмосферы. Из этого следует, показатель данного давления в отоплении квартиры или же дома будет меньше, чем 1 атмосфера.

Чтобы газовый котел стабильно и правильно работал, необходимо чтобы уровень давления теплоносителя в закрытой системе не являлся меньше, чем величина, которая прописана в эксплуатационной инструкции котла.

В процессе эксплуатации необходимо проверять давление расширительного бака, устанавливать его значение, соответствующее прописанному в инструкции по использованию. Одним из показателей опустошенного банка будут как раз скачки давления. Во время работы котла давление начинает увеличиваться, при этом происходит срабатывание клапана предохранителя котла. Происходит сброс и после того, как горелка отключается, давление начинает падать практически до нуля. При попытке заполнить или подпитать котел, показатели давления на манометре возвращаются в норму. Но уже во время следующего включения горелки, когда начинает происходить нагрев, показатели давления вновь скачут. Вследствие этого снова происходит срабатывание клапана предохранителя.

Проверяя давление в бачке необходимо сбросить воду с котла. Следует перекрыть отопительный контур, а также закрыть подачу холодной воды. Сброс воды необходимо осуществлять через специальное сбросное устройство, используя какую-нибудь ёмкость для этого. Следует подключить шланг к сливному штуцеру. С помощью ключа на 13, откручиваем гайку, которая закрепляет штуцер. После этого вода постепенно начинает стекать с котла, вследствие чего давление начинает уменьшаться. Полностью сливаем воду, чтобы стрелка на манометре опустилась до 0.

Для проверки давление в расширительном бачке можно использовать шинный манометр, с помощью которого проверяют давление шин в автомобиле. Обычно в котлах расширительный бак выведен таким образом, что даже не требуется снимать крышку с котла, для того чтобы его подкачать. Бак чаще всего находится за камерой сгорания и установлен на задней стенке котла. Для того чтобы до него добраться находим клапан Шредера, закрытый колпачком, и снимаем его. С помощью шинного манометра проверяем показатели давления в расширительном баке. Отсутствующее давление в расширительном баке объясняет скачки показателей давления в котле. Поэтому необходимо подкачать давление в расширительном баке

Как сбросить давление в котле, ели оно высокое

Есть несколько простых вещей, которые они могут попробовать, как мы подробно рассмотрим ниже.

Шаг 1: Слить немного воды

Давление в котле может быть слишком высоким, потому что в системе слишком много воды. Это, конечно, при условии, что насос работает в соответствии со спецификацией, но это может быть хорошим местом для запуска. Что нужно делать:

  • Выключить котел за несколько часов до того, как планируется выполнить работу, чтобы он полностью остыл.
  • Найти точку слива на радиаторе, как правило, в нижней части устройства, и подготовить емкость, удобную для сбора воды.
  • Постепенно открывать слив, используя свой ключ или запирающее защитное устройство, и собирать жидкость в пластиковом резервуаре.
  • Наблюдать, как манометр падает, пока стрелка не окажется в зеленом диапазоне. Плотно закрыть сливное отверстие.

Шаг 2: прокачать все радиаторы в системе

Накопление воздуха в верхней части радиатора уменьшает пространство для воды и увеличивает давление в системе. Что можно сделать:

Выключить котел на несколько часов, чтобы он полностью остыл. Найти точку отбора воздуха на первом радиаторе, как правило, в верхней части устройства с одной стороны, и использовать сухую ткань и контейнер, чтобы собрать воду. Постепенно открывать выпускной клапан с помощью ключа радиатора. Появится немного пузырькового воздуха, а также немного воды. Когда поток стабилизируется, плотно закрыть выпускной клапан. Продолжать с другими радиаторами, пока датчик не окажется в зеленом диапазоне

Важно плотно закрыть каждое отверстие слива

Воздух в радиаторах, скорее всего, поступает из насоса котла, аэрирующего воду. Если приходится прокачивать радиаторы чаще, чем раз в год, проблема может быть более глубокой, требующей рассмотрения специалистом.

Тестирование на герметичность

При тестировании можно обнаружить протечки и избежать поломок приборов в отопительный сезон.

Тестирование необходимо проводить в 2 захода:

  1. Проверка в горячем виде. Проверять отопительную схему нужно перед началом отопительного сезона. Теплоноситель под сдавливанием, а показатели его находятся на критических для прибора уровнях. При помощи такого тестирования можно убедиться в функциональной готовности к отоплению дома. А также проверить отсутствие протечек. Проводить такое тестирование желательно перед отопительным сезоном. Так как в случае неполадок весь дом может остаться без отопления.
  2. Проверка в холодном виде. Для этого необходимо радиаторы и трубы наполнить холодной водой. После этого можно измерять давление. После 30 минут нужно проверить давление и если оно не ниже 0,06 Мпа, то система работает нормально. А через 2 часа показатель должен быть больше 0,02 Мпа. В результате проверки вы должны удостовериться в отсутствие протечек.

Если вы хотите провести точное тестирование, то лучше обратиться к квалифицированным специалистам. Такое тестирование будет более точным, чем самостоятельное.

А как же, все-таки, подкачать бак с водой?

У нас может быть всего две неисправности бака, которые связаны с давлением воздуха. Если давление слишком велико (бак перекачан), либо мало (бак сдулся).

Если бак перекачан, то мы испытываем падение стрелки водяного манометра до нуля, и, только затем, включение насоса. Например, давление включения 2 бара, давление воздуха 3. Стрелка спускается до трех бар, потом резко падает до нуля, насос включается.

Бак недокачан. Вы знаете, в этом случае он должен бы как-то работать, пока не сдуется полностью. Если бак у нас сдувается, то мы получаем увеличение остатка воды в баке. При этом работает насос все более и более короткое время. Ведь накачивать ему нужно все меньше и меньше! И, кстати, время до включения уменьшается. В итоге, давление воздуха в баке пропадает. Он полностью заполняется водой и начинает «мигать», то есть, лихорадочно включаться-выключаться.

Таким образом, в системе под давлением вообще не так уж просто определить наличие проблемы!

Если бак перекачан, то давление нужно стравить через ниппель. Если бак недокачан, надо мерить, сколько он накапливает воды. Тогда, зная давление включения и давление выключения насоса можно определить, хотя бы примерно, сколько воды он должен закачивать за один сеанс.

Не зная, сколько в баке воды, мы не сможем точно определить давление воздуха. Можем действовать только приблизительно.

Настройка давления

Напор воды в расширительном элементе системы отопления — это настраиваемый параметр. Настройка достаточно проста, и все действия можно проделать самостоятельно.

Для настройки необходимых параметров нужно следующее:

  • Сделать расчет и определить требуемые показатели — на 0,2 атм. меньше, чем в системе.
  • Установить эти показатели до монтажа бака в систему, сбросив воздух или накачав его через ниппель.
  • Подключить емкость к трубопроводу и заполнить систему водой. Делать это нужно медленно, отслеживая показатели давления в трубах и баке. Закачивать теплоноситель следует до тех пор, пока показатели напора не сравняются.
  • После этого необходимо подключить насосное оборудование и продолжить закачку теплоносителя. Закачивать воду нужно до того момента, пока в баке не будет достигнуто эксплуатационное давление, рассчитанное перед монтажом сети. Это обеспечит попадание в корпус резервного объема воды.
  • Первое включение системы должно проводиться в режиме максимальной температуры. При этом условии объем теплоносителя возрастает на величину удельного приращения. Это обеспечивает попадание в резервуар количества воды, равного его емкости. Давление в бачке повышается до максимальных показателей.

Особенности регулировки гидроаккумулятора

Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.

Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.

Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.


Учитывая то, что производитель против отклонений от рекомендованных показателей давления, необходимо еще на этапе проектирования выбрать подходящее оборудование, параметры которого не будут конфликтовать между собой

При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.

Настройка давления бака в системе водоснабжения

Давление в баке закрытого типа устанавливается всегда несколько ниже (на 10%), чем уровень давления при запуске насоса. Регулируя давление в устройстве можно корректировать напор воды. Чем меньшим будет давление газа в гидробаке (но не меньше 1 бар), тем больше он будет вмещать в себе воды.

Напор при этом станет неравномерным — сильным при наполненном резервуаре и все более слабым при его опустошении. Чтобы обеспечить сильный и ровный поток воды устанавливают давление в камере с воздухом или газом в пределах 1,5 бар.

Регулировка гидробака в обвязке водонагревателя

Расширительный бак, который используется для горячего водоснабжения, изначально не должен содержать воды. Давление в устройстве устанавливается на показателе, который на 0,2 больше чем верхний порог отключения насоса.

Например, если реле настроено на отключение оборудования при показателях давления в 4 бар, то давление в газовом отсеке расширительного бака должно устанавливаться на значении 4,2 бар.

Установленный в обвязке водонагревателя, бак не служит для поддержания давления. Он призван компенсировать расширение тогда, когда происходит нагрев воды. Если установить давление в нем на меньшее значение, то в баке будет постоянно находиться вода.

Накачка давления в расширительный бак: пошаговое руководство

Для накачки бака пользуются манометром на насосе, можно прокачку выполнить и специальной компрессорной станцией.

  1. Отключается котел.
  2. Сливают воду из него, предварительно закрыв вентиля на подаче и обратке системы.
  3. Закрывают кран подпитки.
  4. Кран ГВС котла оставляют открытым, открывают вентиль ГВС на смесителе, через который будет сливаться котловая вода. Возможно, дренировать воду через нижний специальный котловой штуцер.
  5. Контролируют процесс дренажа по стрелке на манометре, оно должно показывать «0».
  6. К ниппелю, расширительного бака подключают насос.
  7. Поднимают давление в воздушном отсеке до 80% от допустимого — 1.5х 0.8 = 1.2 атм. Если накачать больше бак работать не сможет.
  8. После это запускают систему отопления в обратном порядке.

Почему падает давление?

Давление в расширительной емкости должно быть постоянным, но ситуации, когда оно падает во время эксплуатации системы — не редкость.

Существует несколько причин, по которым может снижаться давление:

  • Протечки теплоносителя. Чаще всего подобная проблема возникает в системах, где в качестве теплоносителя используется не вода, а антифриз. Такие жидкости способны проникать в мельчайшие трещины, вызывая протечки. В этом случае необходимо устранить протечку и наполнить бак воздухом.
  • Падение давления в котле. При значительном снижении показателей необходимо обратиться к специалистам. Если давление снижается незначительно и выравнивается после запуска системы, ее можно эксплуатировать, поскольку вреда такие сбои не причиняют.

Как правильно поставить бак

При монтаже открытого резервуара в чердачном помещении следует соблюдать ряд правил:

  1. Емкость должна стоять прямо над котлом и соединяться с ним вертикальным стояком подающей магистрали.
  2. Корпус сосуда надо тщательно утеплить, дабы впустую не терять тепло на обогрев холодного чердака.
  3. Обязательно организовать аварийный перелив, чтобы в нештатной ситуации горячая вода не залила потолок.
  4. Чтобы упростить контроль уровня и подпитку, рекомендуется вывести в котельную 2 дополнительных трубопровода, как это показано на схеме подключения бака:

Установка расширительного бака мембранного типа выполняется вертикально либо горизонтально в любом положении. Малые емкости принято крепить к стене хомутом или подвешивать к специальному кронштейну, большие – просто ставить на пол. Тут есть один момент: работоспособность мембранного бачка не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы.

Сосуд с закрытого типа прослужит дольше, если его смонтировать вертикально воздушной камерой кверху. Рано или поздно мембрана исчерпает свой ресурс, появятся трещины. При горизонтальном расположении бачка воздух из камеры станет быстро проникать в теплоноситель, а тот – занимать его место. Ставить новый расширительный бак на отопление придется в срочном порядке.  Если емкость висит на кронштейне «вниз головой», эффект проявится быстрее.

В нормальном вертикальном положении воздух из верхней камеры будет медленно проникать через трещины в нижнюю, как и теплоноситель неохотно пойдет вверх. Пока размеры и количество трещин не возрастет до критичного уровня, отопление будет исправно работать. Процесс занимает длительное время, неполадку вы заметите далеко не сразу.

Но как бы вы ни размещали сосуд, стоит придерживаться следующих рекомендаций:

  1. Изделие надо располагать в котельной таким образом, чтобы его было удобно обслуживать. Не устанавливайте напольные аппараты вплотную к стене.
  2. При настенном монтаже расширительного бака системы отопления не ставьте его слишком высоко, чтобы при обслуживании не пришлось дотягиваться до отсекающего крана или воздушного золотника.
  3. Нагрузка от подводящих трубопроводов и отсекающей арматуры не должна ложиться на патрубок бачка. Крепите трубы вместе с кранами отдельно, это облегчит замену резервуара в случае поломки.
  4. Не допускается прокладывать подводящую трубу по полу через проход или подвешивать на высоте головы.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
