Реле давления воды: что это, как работает + как производится его регулировка

Ремонт насосной станции своими руками

Для возобновления работы НС необходимо сделать следующее:

Всасывающая магистраль

Самостоятельный ремонт обратного клапана обычно заключается в удалении грязи или длинноволокнистых включений, которые мешают заслонке закрыться. При более сложных поломках деталь меняют.

Если на армированном шланге появились трещины, через которые насос подсасывает воздух, их необходимо заклеить армированным скотчем для ремонта трубопроводов.

Насос

Залипание крыльчатки обычно случается после длительного простоя. Чтобы реанимировать агрегат, рабочее колесо нужно просто повернуть рукой, не забыв, конечно, отключить насос от электросети.

Есть модели, в полость которых устанавливается нержавеющий вкладыш. Менять его гораздо дешевле, чем весь корпус.

Замене подлежат и вышедшие из строя конденсатор с электродвигателем. Попытка перемотать обмотку двигателя самостоятельно может привести к ухудшению характеристик насоса.

Гидроаккумулятор

Трещина в корпусе гидроаккумулятора – весомый повод обратиться в сервисную службу. Но если размеры ее не велики, можно попытаться заделать отверстие составом типа «холодной сварки». При разрыве мембраны или баллона деталь однозначно придется менять.

Выбирая НС, лучше отдавать предпочтение моделям с баллонным гидроаккумулятором. Замена резиновой «груши» в таких резервуарах, независимо от модели, осуществляется очень легко. Что касается мембранных накопителей, то во многих моделях этого типа установить новую мембрану может только сервис-инженер.

Старая и новая резиновые мембраны

Чаще всего для нормализации работы НС просто нужно докачать воздух в полость гидроаккумулятора. Делается это с помощью обычного насоса с золотниковым шлангом. При этом давление следует контролировать манометром.

Бытовка, оснащенная санузлом и душем, делает пребывание на дачной стройке комфортным. Бытовки дачные двухкомнатные с туалетом и душем – все от материалов до конечной отделки.

Правила изготовления и установки клеток Золотухина для содержания кроликов описаны в этой публикации.

Его рекомендуемое значение указывается в характеристиках к гидроаккумулятору (обычно 1,5 атм.), но точно придерживаться этой величины не обязательно. В идеале давление воздуха в баке должно быть составлять не более 10% от давления включения насоса.

Реле

Очистка от грязи контактной группы и присоединительного патрубка у пользователей обычно затруднений не вызывает.

Кстати, налет с контактов лучше всего удалять мягким школьным ластиком.

Подстройку реле осуществляют вращением двух гаек, навинченных на штоки с надетыми на них пружинами.

Если насос по причине износа не может развить достаточный для отключения напор, нужно дождаться, пока стрелка манометра замрет на максимальной отметке, а затем вручную обесточить агрегат. Далее понемногу отпускайте гайку малой пружины, пока контакты не щелкнут.

Это будет означать, что верхний предел рабочего диапазона реле соответствует максимальному давлению, которое может обеспечить насос на текущий момент. Для запаса малую пружину можно ослабить еще немного. При затягивании гайки диапазон, наоборот, будет увеличиваться.

Подобные действия можно производить и с большой пружиной, если она, к примеру, ослабла.

Учтите, что при уменьшении давления отключения уменьшится и объем воды, который насос сможет накачать в гидроаккумулятор. Чтобы исправить ситуацию, выпустите часть воздуха из гидроаккумулятора.

Настройка уровней давления включения и выключения насоса

В насосных станциях, которые поставляются в собранном виде, реле давления заранее настроено по оптимальному варианту. Но при её монтаже из различных элементов на месте эксплуатации настройку реле нужно проводить обязательно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом бака и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:

  • После того, как будет отрегулировано давление воздуха в баке, нужно подключить насосную станцию к электрической сети. Вода начнёт закачиваться насосом. Отключение его произойдёт после достижения установленного максимального давления. Это – верхний уровень. На каждом устройстве при его изготовлении указываются предельное давление и максимально допустимый напор насоса, их превышение недопустимо. Определяется это прекращением роста давления. В таких случаях насос необходимо отключать вручную. Если значение максимального давления не совпадёт с рекомендуемым инструкцией уровнем, произвести соответствующую подстройку вращением малой гайки, открыв для этого крышку реле.

Аналогичным образом измеряется нижнее давление. Для этого надо открыть кран и сливать воду из бака, наблюдая за показаниями манометра. Постепенно давление будет падать, и при достижении им нижнего предела насос снова включится. Это – нижний уровень, величину его тоже показывает манометр. Вращением большой гайки довести давление до рекомендуемого уровня. Оно должно быть примерно на 10% больше давления воздуха в баке, иначе возможен ускоренный износ резиновой мембраны.

На практике мощность насосов выбирается такой, которая не позволяет накачивать бак до крайнего предела. Обычно давление отключения устанавливают на пару атмосфер выше порога включения.

Допускается также установка предельных уровней давления, которые отличаются от рекомендуемых значений. Таким способом можно задать собственный вариант режима эксплуатации насосной станции. Причём при установке разницы давлений малой гайкой надо исходить из того, что начальной точкой отсчёта должен быть нижний уровень, устанавливаемый большой гайкой. Выставлять верхний уровень можно только в пределах, на который рассчитана система. Кроме того, резиновые шланги и иная сантехника тоже выдерживают давление, не выше расчётного. Всё это необходимо учитывать при монтаже насосной станции. К тому же чрезмерный напор воды из крана часто бывает совершенно ненужным и некомфортным.

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Какие бывают реле

Различают следующие виды:

  • электромеханические;
  • электроконтактные (стрелочные);
  • электронные.

Рассмотрим их устройство и принцип действия.

Электромеханические

Для настройки параметров отключения и включения насоса здесь предусмотрены пружины, которые можно поджать или отпустить, затягивая или ослабляя подстрочные гайки. Пружины механически связаны с металлическими пластинами – контактами. Основным элементом является мембрана, воспринимающая напор и так же механически связанная с контактными пластинами. Прогибаясь под воздействием воды, мембрана воздействует на контактные пластины заставляя из размыкаться или соединяться, размыкая или замыкая цепь управления.

Достоинствами таких устройств являются:

  • Простота конструкции;
  • Надежность;
  • Доступная цена.

К недостаткам относятся:

  • Довольно относительная точность аппарата, ввиду зависимости его работы от температуры контактных пластин, которая значительно меняется в зависимости от продолжительности цикла срабатывания;
  • Трудности с точной настройкой.

Стрелочные

В сущности, это аналог электроконтактного манометра, т.е. манометр с встроенными электрическими контактами. Показывающая стрелка манометра достигая встроенного электрического контакта вступает во взаимодействие с ним, размыкая или замыкая цепь управления. Достоинствами устройств этого типа являются:

  • Простая настройка;
  • Визуальное наблюдение значений параметров;
  • Точность выше, чем у электромеханических РД.

Недостатками являются:

  • Стоимость выше, чем у электромеханического аппарата;
  • Сложность электрического подключения (ЭКМ подключается через дополнительное реле).

Электронные

Самые продвинутые РД, с довольно широким функционалом: высокой точностью, наличием ЖК дисплея с цифровой индикацией значений, легкость настройки в сочетании с широким диапазоном настраиваемых значений и параметров. Изделие наделено функциями РД и защиты от сухого хода, контроля утечек и разгерметизации трубопровода.

Его назначение – остановить насос при снижении значений контролируемого параметра до минимального заданного значения, исключая возможность его работы без воды, сохранив тем самым его технически исправное состояние.

Кроме того, изделие подаст сигнал о неисправности гидроаккумулятора–накопительной емкости специального исполнения, присутствие которой обязательно для любой схемы водоснабжения. Внутри стального бака расположен резиновый мешок для воды. Между ним и внутренней поверхностью стальной оболочки имеется воздушный зазор. Давление воздуха в зазоре можно увеличить или уменьшить, соответственно уменьшая или увеличивая количество воды в резиновом «мешке».

И наконец, с помощью кнопки на корпусе электронного реле можно принудительно остановить помпу, в случае необходимости.

Среди прочих достоинств нужно отметить следующие:

  • Отсутствие ложных срабатываний при резких скачках значений контролируемого параметра в системе;
  • Возможность дополнительной функции полива.

Однако есть и недостатки:

  • Высокая стоимость;
  • Зависимость от качества воды, требующая обязательной установки сетчатых фильтров.

От правильного выбора РД зависит работоспособность и безаварийная работа системы водоснабжения.

Регулировка реле давления воды

Рассмотрим процесс регулировки наиболее популярного экземпляра — РДМ-5. Его выпускают разные заводы. Пределы регулировок изменяются, так как в разных по размеру водопроводах требуется разное давление. С завода этот прибор выходит с базовой настройкой. Обычно это 1,4-1,5 атм — нижний порог и 2,8-2,9 атм — верхний порог. Если вас какой-то параметр не устраивает, можно его перенастроить так, как требуется. Такая процедура обычно необходима при установке джакузи: стандартного давления в 2,5-2,9 атм для необходимого эффекта недостаточно. В большинстве остальных случаев перенастройка не требуется.

В паспорте есть полное описание

В реле давления воды РДМ-5 есть две пружины, которыми и регулируется порог отключения/включения насоса. Пружины эти отличаются по размеру и назначению:

  • большая регулирует пределы (сразу верхний и нижний);
  • маленькая изменяет дельту — разрыв между верхней и нижней границей.

Изменение параметров происходит при закручивании или откручивании гаек на пружинах. Если гайки закручивать, давление возрастает, если ослаблять — падает. Сильно крутить гайки нет необходимости один оборот — это изменение примерно на 0,6-0,8 атм, а это обычно очень много.

Как определить пороги срабатывания реле

Порог включения насоса (и нижний порог давления на реле давления воды) связаны с давлением в воздушной части гидроаккумулятора — минимальное давление в системе должно быть на 0,1-0,2 атм выше. Например, если в емкости давление 1,4 атм, порог отключения желателен 1,6 атм. При таких параметрах мембрана бака будет служить дольше. Но чтобы и насос работал в нормальных условиях, посмотрите и не его характеристики. У него тоже есть нижний порог давления. Так вот, он не должен быть выше выбранного значения (ниже или равен). Исходя из этих трех параметров и подбираете порог включения.

Кстати, давление в гидроаккумуляторе перед настройкой надо проверить — бывают существенные отклонения от заявленных параметров. Под съемной крышкой (в разных моделях выглядит и располагается она в разных местах) скрыт ниппель. Через него можно подключить манометр (можно автомобильный или тот, который у вас имеется) и посмотреть фактическое давление. Его, кстати, через тот же ниппель можно корректировать — повышать или понижать при необходимости.

Пороги отключения зависит от составляющих системы

Верхний порог — отключения насоса — при регулировке выставляется автоматически. Реле в исходном состоянии настроено на какую-то разность давлений (дельту). Эта разница обычно 1,4-1,6 атм. Так что если вы выставили включение, например, на 1,6 атм, автоматически выставится порог отключения в 3,0-3,2 атм (зависит от настроек реле). Если вам необходимо более высокое давление (поднять воду на второй этаж, например, или система имеет много точек водоразбора), можно порог отключения увеличить. Но при этом существуют ограничения:

  • Параметры самого реле. Верхняя граница фиксирована и в бытовых моделях обычно не превышает 4 атм. Больше выставить просто не получится.
  • Верхней граница давления насоса. Этот параметр тоже фиксирован и отключаться насос должен не менее чем за 0,2-0,4 атм до заявленной характеристики. Например, верхний порог давления насоса 3,8 атм, порог отключения на реле давления воды должен быть не выше чем 3,6 атм. Но, чтобы насос работал долго и без перегрузок разницу лучше сделать больше — перегрузки слишком плохо сказываются на сроке работы.

Вот и все по выбору настроек реле давления воды. На практике, при настройке системы приходится выбранные параметры корректировать в ту или другую сторону, ведь надо подобрать все так, чтобы нормально работали все точки водоразбора, включая бытовую технику. Потому, часто говорят, что параметры выбирают методом «научного тыка».

Настройка реле давления насосной станции

Если давление воздуха в баке-накопителе оказалось правильным и все фильтры в системе очищены от засоров, можно приступать к регулировке реле давления воды для насосной станции. Для этого необходимо придерживаться следующей последовательности действий:

  1. Отключив насос от сети, необходимо слить воду из водопровода через самый нижний кран и снять крышку с реле (для этого понадобится обычная отвертка или подходящий гаечный ключ).
  2. Теперь следует включить насос, начав таким образом заполнение системы водой.
  3. Когда насос выключится, запишите показания манометра. Это будет текущее значение Poff.
  4. Теперь необходимо слегка приоткрыть кран, расположенный в наивысшей точке водопровода либо максимально удаленный от насоса (при одноуровневой системе). Как только давление в сети упадет до определенного уровня, насос снова включится. В этот момент необходимо снова записать показания манометра, определив таким образом текущее значение Pon и разность давлений, на которую настроено реле. Заодно постарайтесь определить, устраивает ли вас напор, с которым текла вода в этот момент. Напомним, что проверочный кран должен располагаться выше или дальше всех остальных, то есть в точке, где напор воды является наименьшим.
  5. Если напор в момент пуска насоса показался недостаточным, давление Pon необходимо поднять. Для этого питание установки снова отключают, после чего поджимают соответствующей гайкой самую большую пружину в реле. Если же вы считаете, что напор можно уменьшить, ослабьте пружину.
  6. Теперь следует заняться настройкой разности давлений Poff и Pon, которую вы уже вычислили. Оптимальное ее значение составляет 1,4 атм. Если вы получили меньший результат, то водоснабжение будет более равномерным, но насос будет запускаться чаще, что приведет к сокращению срока его службы. Если же разность между Poff и Pon оказалась больше 1,4 атм, то установка будет работать в более щадящем режиме, но разница между максимальным и минимальным напорами будет гораздо более заметной. Для подстройки данного параметра необходимо вращать гайку второй – малой — пружины. Увеличивая силу ее сжатия, мы увеличиваем разность давлений и, соответственно, Poff. Ослабление пружины приведет к обратному эффекту.
  7. После регулировки необходимо проверить, насколько правильно она была выполнена. Водопровод снова дренируется, насос включается в сеть и запускается. Далее все действия повторяются в том же порядке.

Обратите внимание: чувствительность у второй пружины, отвечающей за подстройку разности давлений, больше чем у первой

Поэтому силу ее сжатия следует корректировать осторожно, поворачивая гайку на небольшой угол

Что это

Там, где отсутствует централизованное водоснабжение, владельцам частных домов волей-неволей приходится организовывать автономную подачу воды из скважины или колодца. Эту функцию выполняет насос (погружной или поверхностный). Однако насос не может работать непрерывно: в отсутствие водоразбора он просто-напросто перегреется.

В так называемых повышающих насосах эта проблема решается датчиком протока: питание мотора, вращающего крыльчатку, включается только при расходе воды через любой сантехнический прибор. Однако частые включения и выключения насоса не лучшим образом отражаются на его ресурсе.


Так работает датчик протока жидкости

Именно поэтому обвязка насоса обычно включает два обязательных элемента:

  1. Гидроаккумулятор. Он исключает запуск электромотора при незначительном расходе воды, поддерживая ее напор за счет давления сжатого в воздушном отсеке мембранного бака азота или воздуха;

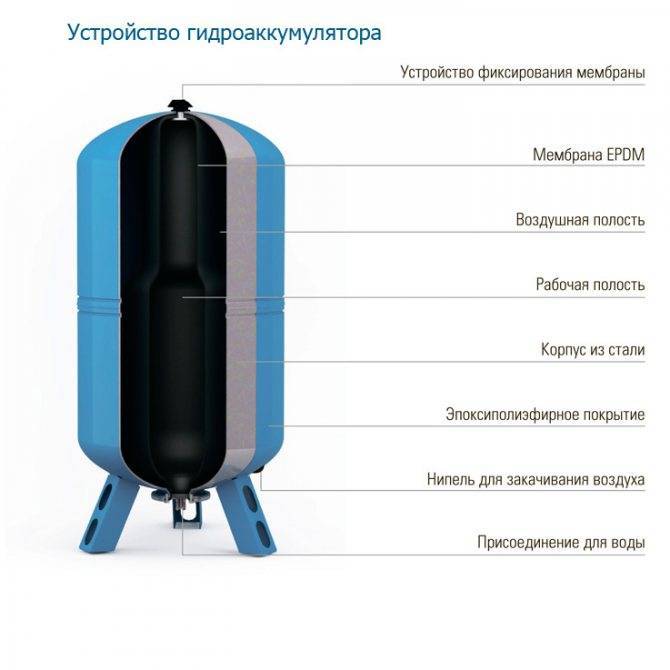

Устройство мембранного бачка

  1. Пресловутое реле. Его текущее состояние (включено/выключено) определяет датчик давления в системе водоснабжения. При падении напора до нижнего заданного владельцем или производителем уровня прибор включает питание, при достижении верхнего порога — выключает.

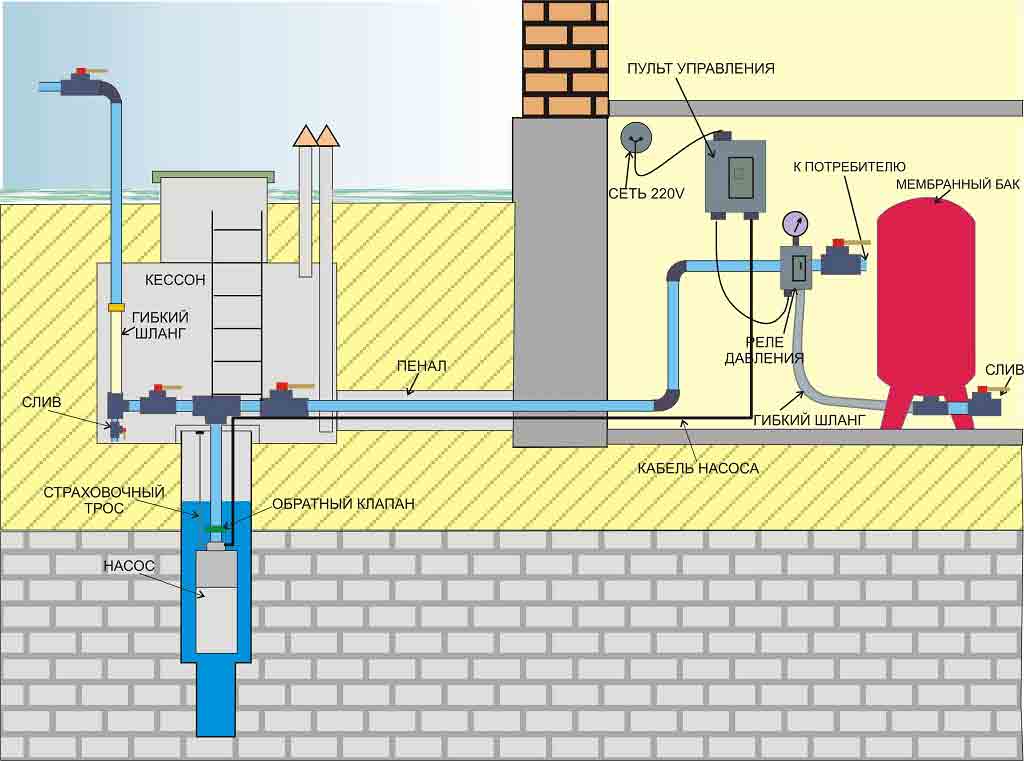

Автономное водоснабжение с реле давления: схема с погружным насосом

Устройство поставляется как отдельно, так и в виде элемента так называемой насосной станции — готового решения для автономного водоснабжения.


Вскрытое для настройки реле давления станции водоснабжения


Схема водоснабжения с реле давления на насосной станции

Общие понятия

Функционирование системы водоснабжения без перебоев невозможно без того, чтобы в ней поддерживалось постоянное давление. Есть некоторые приборы, которые попросту не будут функционировать, если стрелка манометра не поднимется до требуемого значения. Именно для этого требуются два дополнения к насосу. Одним из них является реле давления, а вторым – гидроаккумулятор. Первый прибор представляет собой небольшую коробочку, в которой расположены электрические контакты. Аккумулятор для воды выполнен в форме металлической цистерны, в которой хранится небольшой запас воды.

В зависимости от конструкции установленной системы насос может находиться непосредственно на гидроаккумуляторе, к последнему также подключается реле давления через специальный переходник, который еще называют пятериком. В пятерике есть отдельное посадочное место под манометр, с помощью которого легко отслеживать давление внутри системы. Суть функционирования системы сводится к тому, что в реле есть контакты, которые срабатывают при определенном давлении жидкости

Обратите внимание! Произвести настройку реле давления без манометра будет практически невозможно

Регулировка реле давления

Регулировку реле давления практикуют в тех случаях, когда необходимо выставить уровни верхнего и нижнего давлений в заданных значениях. Например, требуется установить верхнее давление в 3 атмосферы, нижнее – 1,7 атмосферы. Процесс регулировки состоит в следующем:

  • Включить насос и закачивать воду в бак до значения давления на манометре 3 атмосферы.
  • Отключить насос.
  • Открыть крышку реле и медленно вращать малую гайку до тех пор, пока реле не сработает. Вращение гайки по часовой стрелке означает увеличение давления, в обратную сторону – уменьшение. Выставлен верхний уровень – 3 атмосферы.
  • Открыть кран и слить воду из бака до значения давления на манометре 1,7 атмосферы.
  • Закрыть кран.
  • Открыть крышку реле и медленно вращать большую гайку до срабатывания контактов. Выставлен нижний уровень – 1,7 атмосферы. Он должен быть несколько больше, чем давление воздуха в баке.

Если будет задано высокое давление для отключения и низкое – для включения, бак заполняется большим количеством воды, и нет необходимости часто включать насос. Неудобства возникают только из-за большого перепада давлений, когда бак полный или почти пустой. В других случаях, когда диапазон давлений небольшой, и насос часто приходится подкачивать, давление воды в системе равномерное и достаточно комфортное.

В следующей статье вы узнаете про подключение гидроаккумулятора к системе водоснабжения — самые распространенные схемы подключения.

Проверка устройства

Для корректной работы прибора рекомендуется проводить периодические осмотры. В первую очередь это связано с проверкой пружин, поскольку именно от них зависит работоспособность механизма. Как правило, во многих моделях они устанавливаются разных диаметров. Однако есть модели, где пружины абсолютно идентичны. Для проверки их следует снять и с этой целью нужно открутить две гайки.

Далее пружины проверяются на целостность и фиксируются заново как можно прочнее. После этого можно перейти к осмотру фильтров. Если они загрязнены, их следует полностью прочистить. В последнюю очередь реле проверяется на давление в системе, для этих целей специалисты используют манометры.

Когда требуется регулировать реле

Как было сказано выше, реле автоматизирует процесс закачивания жидкости в систему водопровода и в расширительный бак. Чаще всего насосное оборудование, купленное в готовом виде, уже имеет базовые настройки реле. Но возникают ситуации, когда требуется срочная регулировка давления насосной станции. Выполнять данные действия придется в случаях, если:

  • после запуска двигателя насоса, он сразу же отключается;
  • после отключения станции наблюдается слабый напор в системе;
  • при работе станции в гидробаке создается чрезмерная сила сжатия, о чем свидетельствуют показания манометра, но аппарат при этом не отключается;
  • не срабатывает реле давления, и насос не включается.

Чаше всего, если у агрегата появляются вышеперечисленные симптомы, то ремонт реле не требуется. Нужно всего лишь правильно настроить данный модуль.

Если насосная станция работала нормально, но внезапно что-то разладилось

Всегда в таких случаях проверяем утечки, прочищаем фильтры, проверяем давление в баке аккумуляторе. Без этих простейших мер в реле не лазим.

Как определить пороги срабатывания реле

Порог включения насоса (и нижний порог давления на реле давления воды) связаны с давлением в воздушной части гидроаккумулятора — минимальное давление в системе должно быть на 0,1-0,2 атм выше. Например, если в емкости давление 1,4 атм, порог отключения желателен 1,6 атм. При таких параметрах мембрана бака будет служить дольше. Но чтобы и насос работал в нормальных условиях, посмотрите и не его характеристики. У него тоже есть нижний порог давления. Так вот, он не должен быть выше выбранного значения (ниже или равен). Исходя из этих трех параметров и подбираете порог включения.

Кстати, давление в гидроаккумуляторе перед настройкой надо проверить — бывают существенные отклонения от заявленных параметров. Под съемной крышкой (в разных моделях выглядит и располагается она в разных местах) скрыт ниппель. Через него можно подключить манометр (можно автомобильный или тот, который у вас имеется) и посмотреть фактическое давление. Его, кстати, через тот же ниппель можно корректировать — повышать или понижать при необходимости.

Пороги отключения зависят от составляющих системы

Верхний порог — отключения насоса — при регулировке выставляется автоматически. Реле в исходном состоянии настроено на какую-то разность давлений (дельту). Эта разница обычно 1,4-1,6 атм. Так что если вы выставили включение, например, на 1,6 атм, автоматически выставится порог отключения в 3,0-3,2 атм (зависит от настроек реле). Если вам необходимо более высокое давление (поднять воду на второй этаж, например, или система имеет много точек водоразбора), можно порог отключения увеличить. Но при этом существуют ограничения:

  • Параметры самого реле. Верхняя граница фиксирована и в бытовых моделях обычно не превышает 4 атм. Больше выставить просто не получится.
  • Верхней граница давления насоса. Этот параметр тоже фиксирован и отключаться насос должен не менее чем за 0,2-0,4 атм до заявленной характеристики. Например, верхний порог давления насоса 3,8 атм, порог отключения на реле давления воды должен быть не выше чем 3,6 атм. Но, чтобы насос работал долго и без перегрузок разницу лучше сделать больше — перегрузки слишком плохо сказываются на сроке работы.

Вот и все по выбору настроек реле давления воды. На практике, при настройке системы приходится выбранные параметры корректировать в ту или другую сторону, ведь надо подобрать все так, чтобы нормально работали все точки водоразбора, включая бытовую технику. Потому, часто говорят, что параметры выбирают методом «научного тыка».
