Балласт для люминесцентных ламп – пускорегулирующее устройство, которое применяется с целью эффективного ограничителя тока.

Применение такого балласта особенно актуально при недостаточной электрической нагрузке и отсутствии достаточного ограничения при потреблении тока.

Что выбрать электромагнитные или электронные ПРА?

Электромагнитные пускорегулирующие аппараты (ЭМПРА) состоит как минимум из индуктивного балласта и импульсного зажигающего устройства (ИЗУ). Если в комплект входит компенсирующий конденсатор, то эффективность ЭМПРА повышается.

При покупке готового светильника со встроенным ЭМПРА для его подключения не нужны специальные навыки. А вот при совмещении светильника и ЭМПРА необходимы специальные электротехнические познания.

Величина светового потока и потребляемая мощность в светильниках с ЭМПРА зависят от напряжения питающей сети. При работе ЭМПРА может возникать шумовой фон, что может негативно сказываться на настроении покупателей. Еще один минус работы ЭМПРА — реальный срок службы лампы приблизительно в 2-2,5 раза меньше паспортного. И наконец, светильники с ЭМПРА довольно массивные. Например, если средняя масса светильника для лампы мощностью 70Вт около 2кг, то для светильника мощностью 400Вт уже около 9кг. Как правило, при монтаже такого светильника ЭМПРА не подвешивают вместе с лампой, а устанавливают внизу на значительном расстоянии или на специальных креплениях под потолком.

ЭМПРА хороши своей традиционностью, они выпускаются по отработанной в течение многих десятилетий технологии, обеспечивающей приличную надежность. Самым ненадежным элементом ЭМПРА является ИЗУ. Если смириться с перечисленными выше особенностями, то светильник с ЭМПРА обойдется относительно недорого.

В настоящее время реальной альтернативой ЭМПРА стали электронные пускорегулирующие аппараты (ЭПРА), у которых эксплутационные характеристики и эффективность работы намного выше, чем у первых.

Электронные ПРА являются более дорогими по сравнению с электромагнитным ПРА устройствами, однако начальные затраты компенсируются их высокой экономичностью, которая характеризуется:

• уменьшенным на 30 % энергопотреблением (при сохранении светового потока) за счет повышения светоотдачи лампы на повышенной частоте и более высокого КПД;
• увеличенным на 50% сроком службы ламп благодаря щадящему режиму работы и пуска;
• снижением эксплуатационных расходов за счёт сокращения числа заменяемых ламп и отсутствия необходимости замены стартеров;
• дополнительным энергосбережением до 80% при работе в системах управления светом;
• возможностью создания систем управления светом.

В связи с повышающимися тарифами на электроэнергию использование ЭПРА для люминесцентных ламп становится все более и более целесообразным. Даже при нынешних ценах на ЭПРА, которые в 5 — 10 раз выше, чем на электромагнитный ПРА и стартёр, ЭПРА окупается за счёт экономии электроэнергии и увеличения срока службы ламп. Специалисты крупнейших светотехнических фирм (Osram, Philips, Motorola и др.) посчитали, что при нынешнем уровне цен электроэнергии и аппаратов срок окупаемости ЭПРА составляет от 1 до 2,5 лет в зависимости от времени работы ламп.

Все о ПРА – электромагнитном пускорегулирующем аппарате

Общее описание электромагнитных ПРА :

Электромагнитныe ПРА для трубчатых люминесцентных и компактных люминесцентных ламп внутреннего применения. Иногда их называют: дроссель для ламп дневного света. Класс защиты от поражения электрическим током — I, степень защиты от воздействия от окружающей среды — IP 20. Применяется для двухламповых светильников. Простой монтаж и подключение.

• магазины,
• офисные центры,
• гостиницы,
• промышленные помещения.

Электромагнитный балласт представляет собой индуктивное сопротивление (дроссель), подключаемое последовательно с лампой. Для запуска лампы с таким типом балласта требуется также стартер. Преимуществами электромагнитного дросселя для ламп дневного света является его простота и дешевизна. Недостатки электромагнитного балласта — мерцание ламп с удвоенной частотой сетевого напряжения (частота сетевого напряжения в России = 50 Гц), что повышает утомляемость и может негативно сказываться на зрении, относительно долгий запуск пра (обычно 1-3 сек, время увеличивается по мере износа лампы), большее потребление энергии по сравнению с электронным балластом. Электромагнитный дроссель также может издавать низкочастотный гул.

Помимо вышеперечисленных недостатков, можно отметить ещё один. При наблюдении предмета вращающегося или колеблющегося с частотой равной или кратной частоте мерцания люминесцентных ламп с электромагнитным балластом такие предметы будут казаться неподвижными из-за эффекта стробирования. Например этот эффект может затронуть шпиндель токарного или сверлильного станка, циркулярную пилу, мешалку кухонного миксера, блок ножей вибрационной электробритвы.

Во избежание травмирования на производстве запрещено использовать люминесцентные лампы для освещения движущихся частей станков и механизмов без дополнительной подсветки лампами накаливания.

Регламентирующие нормативные документы для электромагнитных ПРА

• DIN VDE 0100 Предписание по устройству силовых электроустановок с номинальным напряжением ДО 1000 В
• EN 60598-1 Осветительные приборы — часть 1: Общие требования и испытания
• EN 61347-1 Устройства управления для ламп — часть 1: Общие требования и требования безопасности
• ЕN 61 347-2-8 Устройства управления для ламп — часть 2-8: Особые требования к электромагнитным ПРА для люминесцентных ламп.
• ЕN 60921 ПРА для трубчатых люминесцентных ламп. Требования к рабочим характеристикам.
• ЕN 50294 Методы измерения общей потребляемой мощности соединения ПРА – лампа.
• ЕN 61000-3-2 Электромагнитная совместимость. Предельно допустимые токи высших гармоник в питающей сети.
• ЕN 61547 Осветительные приборы и системы общего назначения. — Требования к электромагнитной совместимости и устойчивости к электромагнитным помехам.

З. Общие данные ПРА

Электромагнитные (индуктивные) ПРА

являются активными компонентами, которые совместно со стартерами нагревают электроды ламп, обеспечивают напряжение зажигания и стабилизируют ток лампы в течение ее работы. Для компенсации реактивного тока необходимы конденсаторы последовательного или параллельного соединения.

При установке в светильники нужно обращать внимание на напряжение и частоту сети, габаритные размеры и температурные пределы, а также возможное генерирование шумов. Электромагнитные ПРА

Электромагнитные ПРА

оптимизированы в отношении к их магнитным полям и магнитным нагрузкам так, чтобы они обычно не ощущались. Поскольку магнитные колебания могут воздействовать в зависимости от конструкции светильников на другие области, то нужно учитывать при проектировании светильников.

Необходимо сделать конструкцию жесткой, чтобы вибрации не распространялись.

Срок службы индуктивного ПРА определяется выбором материала и изоляцией обмотки.

Предельная температура обмотки обозначает ту величину температуры (tw), которую выдерживает изоляция при непрерывной работе при номинальных условиях в течение 10 лет. Эта предельная температура обмотки не должна быть превышена в светильнике в реальных условиях, тогда можно достигнуть работы ПРА на весь срок службы. Установленная в светильнике температура обмотки электромагнитного балласта состоит из температуры окружающей среды, температурных условий в светильнике и потери мощности дросселя. Мерой потери мощности ПРА является Δt, значение которой находится на маркировке балласта. В дополнение к этому, потеря мощности схемы соединения дросселя и люминесцентной лампы измеряется по норме ЕN 50294. Этот метод измерений является основой классификации энергопотребления ПРА.

Резюме

Краткий анализ показывает, что большинство достоинств ЭПРА на улице либо перестает быть достоинством, либо не имеет значения, а недостатки носят принципиальный характер. Поэтому светильники с ЭПРА непопулярны в Америке, в Европе, непопулярны у нас. Их доля в общем количестве уличных светильников — менее 1%, и это не просто так.

При этом во внутреннем освещении ситуация кардинально противоположная, применение ЭПРА оправдано и целесообразно, экономически эффективно.

В уличном освещении рекомендуется использовать либо светильники с традиционными ЭМПРА, либо, для задач управления освещением, ЭМПРА с переключением обмоток.

Схемы подключения люминесцентных ламп при помощи ЭМПРА

ЭМПРА это электромагнитный пускорегулирующий аппарат, а по сути, обычный дроссель. В схеме подключения ЭМПРА обязательно задействуется стартер, который создает первый импульс для начала свечения люминесцентной лампы.

Читать, ЭПРА и ЭмПРА. В чем отличия пускорегулирующих аппаратов

Схема подключения люминесцентной лампы ЭМПРА

Данная схема подключения используется в большинстве стандартных одноламповых светильниках местного освещения эконом класса.

Схема индуктивная реализация

• Напряжение питания 220 Вольт;
• Дроссель (LL) подключается последовательно к проводу питания и выводу 1 лампы;
• Стартер подключается параллельно к выводам 2 и 3 лампы;
• Вывод 4 лампы подключается ко второму проводу питания;
• В схеме участвует конденсатор, который снижает импульс напряжения, увеличивает срок службы стартера и снижает радиопомехи при работе светильника.

Схема индуктивно-ёмкостная реализация

Вторая схема подключения называется индуктивно-ёмкостной. В ней дроссель и конденсатор (индуктивное и ёмкостное сопротивление схемы) включаются последовательно. Стартер по-прежнему подключен параллельно вывода 2-3 лампы.

Схема подключения 2-х люминесцентных ламп до 18 Вт (ЭМПРА)

Несколько меняются схемы подключений при двух лампах. Наиболее распространены две схемы для ламп до 18 Вт (последовательная) и ламп 36 Вт (параллельная).

В первой схеме, по-прежнему участвуют два стартера, один стартер для каждой лампы. Дроссель подключается, как в схеме с индуктивной реализацией. Мощность дросселя подбирается суммированием мощности ламп.

Важно! В данной (последовательной) схеме необходимо использовать стартеры на 127 (110-130) Вольт. Мощность ламп не может быть больше 22 Вт

Во второй параллельной схеме, участвуют уже два дросселя (LL1 и LL2). Стартеров по-прежнему два, один стартер для каждой лампы.

Важно! В данной схеме используются стартеры на 220-240 Вольт. Мощность ламп до 80 Вт. Важно замечание

Современные ЭмПРА выпускаются в едином корпусе

Важно замечание. Современные ЭмПРА выпускаются в едином корпусе. Для подключения на корпусе есть только выводы контактов

Схема подключения ламп указывается на корпусе

Для подключения на корпусе есть только выводы контактов. Схема подключения ламп указывается на корпусе.

Включение ламп дневного света

Хотя люминесцентную лампу нельзя просто воткнуть в розетку, запустить ее совсем несложно и под силу каждому, кто знаком с электрикой. Для этого достаточно обзавестись соответствующим пускорегулирующим устройством того или иного типа и собрать несложную схему.

Использование электромагнитного дросселя и стартера

Это, пожалуй, самый простой и бюджетный вариант. Для создания люминесцентного светильника понадобится лампа дневного света, электромагнитный балласт (дроссель), мощность которого соответствует мощности лампы, и стартер с рабочим напряжением 220 В (указано на корпусе). Схема подключения дросселя для люминесцентных ламп будет выглядеть так:

Схема подключения люминесцентной лампы с дросселем.

Работает схема следующим образом. При подключении светильника к сети лампа не горит – напряжения на ее электродах недостаточно для зажигания. Но одновременно это же напряжение поступает через спирали лампы на стартер, представляющий собой газоразрядную лампу со встроенной биметаллической пластиной.

Нагревшаяся пластина замыкает стартер накоротко, и возросший ток разогревает спирали лампы дневного света. Через некоторое время биметаллическая пластина остывает и разрывает цепь подогрева. За счет обратной самоиндукции дросселя на уже разогретых катодах ЛДС происходит бросок напряжения, поджигающий лампу. Благодаря возникшему тлеющему разряду напряжения на стартере уже не хватает для его срабатывания, и в дальнейшей работе он не участвует. Дроссель же ограничивает ток через колбу ЛДС, обеспечивая ей номинальный рабочий ток.

При необходимости один дроссель может питать и две лампочки, но здесь необходимо выполнить три условия:

1. Мощность лампочек должна быть одинаковой.
2. Мощность дросселя должна равняться суммарной мощности лампочек.
3. Напряжение срабатывания стартеров (оно указано на корпусе устройства) должно быть 127 В.

Схема люминесцентного светильника с двумя лампами

Обратите внимание: соединение ламп должно быть последовательным и ни в коем случае не параллельным

Работа люминесцентного светильника с ЭПРА

Если вы будете использовать в своем светильнике электронный балласт, то стартер не понадобится (он входит в ЭмПРА, хотя и выполнен отдельным узлом). Дело в том, что для пуска осветителя электронный балласт использует не подогрев спирали, а высокое напряжение (до киловольта), обеспечивающее разряд между электродами. Единственное условие, которое нужно соблюдать – мощность балласта должна равняться номинальной мощности осветителя. Схема же такого светильника будет совсем простая:

Включение электронного балласта для люминесцентных ламп (схема 36w)

Поскольку обычные ЭПРА не могут работать в двухламповых светильниках, выпускаются двухканальные приборы. По сути, это два обычных ЭПР в одном корпусе.

Схема светильника 2×36 с электронным балластом.

Приведенная схема не является единственной и зависит как от типа пускорегулирующего устройства, так и от производителя. Обычно она наносится прямо на корпус прибора:

Схема подключения и мощность осветителей(2х36) нередко наносится на корпус балласта.

ЭПРА

Современные вариации пускорегулирующих аппаратов для люминесцентных светильников (ламп) простую сборку из дросселя и стартера, превратили в сложное электронное устройство, которое принято называть электронный пускорегулирующий аппарат, ЭПРА.

Принцип работы ЭПРА не изменился, ведь лампы остались прежними. Изменилась элементная база сборки. То есть, те же цели достигаются другими инструментами. Это повлияло на размеры и вес ПРА. ЭПРА компакты, легки, но, как следствие, дороги.

Для подключения ЭПРА служат контактные колодки, разделенные промежутком. Одна группа колодок для внешнего питания (1). Вторая группа для подключения ламп (2).

Номенклатура ЭПРА достаточно большая и рассказать о всех подключениях в одной статье трудно. Посмотрите 6 схем подключения ЭПРА для компактных люминесцентных ламп.

Примечание:

Обращу ваше внимание. Компактные люминесцентные лампы маркируются, как лампы Т5

В отличие от стандартных ламп типа Т8, они не работают от простых ПРА (ЭмПРА). Для их подключения и работы нужны электронные ПРА (ЭПРА).

Возможности запуска при сгоревшем оборудовании

В ремонте люминесцентных ламп есть и свои небольшие хитрости. К примеру, срочно понадобилось запустить подобный световой прибор, а стартер вышел из строя, и нет никакой возможности его заменить. Сам по себе этот элемент схемы служит для разогрева нитей накаливания в люминесцентной трубке.

Ну а если, к примеру, вышел из строя дроссель? Его в наше время и в магазинах не во всех найти можно.

Бездроссельное включение

Продлить работу сгоревшего светового прибора вполне возможно. Есть способ, при котором можно включить люминесцентную лампу дневного света без дросселя и стартера (схема подключения на рисунке). Конечно, этот способ подойдет не всем, нужно хотя бы немного разбираться в электротехнике.

Схема бездроссельного включения

Напряжение подается после короткого замыкания нитей накаливания. Выпрямленное напряжение становится больше вдвое, чего вполне хватает для запуска лампы (эту функцию по идее и выполняет дроссель). Конденсаторы С1 и С2 (на схеме) необходимо подобрать для 600 В, а С3 и С4 – с номинальным напряжением в 1 000 В. По прошествии некоторого времени пары ртути, конечно, осядут в области одного из электродов, и свет от лампы станет намного менее ярким. Избавиться от этого можно будет, всего лишь изменив полярность, т. е. просто развернув реанимированную перегоревшую ЛЛ.

Бесстартерное включение

Существуют осветительные приборы, которые предусмотрены исключительно для работы без стартера. На таких лампах имеется маркировка RS. Если такую трубку установить в светильник, оборудованный прерывателем, лампа очень быстро сгорает. Происходит это по причине необходимости большего времени на разогрев спиралей таких люминесцентных трубок. Долговечность стартера небольшая, он часто перегорает, а потому имеет смысл рассмотреть возможность того, как включить люминесцентную лампу без него. Для этого понадобится установка вторичных трансформаторных обмоток. Если запомнить эту информацию, то уже не возникнет вопроса, как зажечь люминесцентный светильник, если произошло перегорание стартера (схема соединения ниже).

Таким образом без лишних затрат можно даже своими руками собрать люминесцентный светильник.

Схема включения без дросселя и стартера

Конструкция и принцип работы ЭПРА

Любой электронный пускорегулирующий аппарат состоит из элементов:

• устройство для выпрямления тока;
• фильтр отсеивания электромагнитного излучения;
• блок корректировки коэффициента мощности цепи;
• сглаживающий фильтр напряжения;
• инвертор;
• дроссель или балласт для ламп.

Конструкция может быть мостовая или полумостовая. Первый вариант имеет улучшенные характеристики и  применяется в светильниках высокой мощности, от 100 Вт. Схема эффективно поддерживает показатели свечения и подаваемого на катоды напряжения.

ЭПРА в разобранном виде.

Более популярны полумостовые схемы, т.к. подходят для большинства бытовых люминесцентных ламп мощностью до 50 Вт. Конструкции с маркировкой 2х36 поддерживают подключение двух ламп мощностью 36 В.

Работа устройства состоит из шагов:

1. Включение и предварительный прогрев нитей накала. Это важная манипуляция, значительно продлевающая  срок службы источников освещения. Без предварительного нагрева светильник не включится при пониженных температурах.
2. Генерация импульса высоковольтного импеданса с напряжением около 1,5 кВ, что вызывает пробой газовой среды внутри колбы и запуск свечения.
3. Стабилизация напряжения и поддержание его на необходимом уровне. Напряжение для поддержки горения небольшое, что делает схему безопасной.

Электромагнитное устройство старого образца

Долгое время в схемах использовали электромагнитные узлы, регулирующие показатели свечения. Они были достаточно эффективны, однако отличались повышенной чувствительностью к перепадам напряжения и громоздкими размерами.

В состав модуля старого образца входило два компонента: дроссель и стартер. Дроссель отвечал за нагрузку и уменьшение напряжения, стартер формировал разряд.

Выступающий в роли балласта дроссель занимал много места и не позволял создавать компактные источники света.

Устройство старого образца.

Схема включала один или два стартера. От качества и эффективности стартеров зависела долговечность лампы. Неисправности стартера вызывали фальшивый старт и значительную перегрузку по току.

Присутствовали значительные энергетические потери, снижающие КПД лампы.

Усовершенствование конструкции до ЭПРА

Усовершенствованную конструкцию пускорегулирующего устройства для люминесцентных ламп начали массово интегрировать в электронные схемы около 30 лет назад.

Новое устройство представляло собой комплекс полупроводниковых приборов, более компактный чем традиционные схемы. При этом качество стабилизации напряжения поднялось на более высокий уровень.

Усовершенствованная конструкция аппарата.

Электромагнитные регуляторы сменились более совершенными полупроводниковыми компонентами, с помощью которых можно точно регулировать параметры свечения.

Монтаж двух ламп

Варианты подключений

Какое бы количество источников света не требовалось включить в осветительную систему, все они подключаются последовательно. Для запуска двух ламп потребуется соответственно два стартера. Их подсоединяют параллельно.

Итак, опишем процесс подключения сразу 2 люминесцентных ламп:

1. Фаза вначале должна подходить ко входу дросселя
2. От него она должна поступать к первой лампе
3. Затем направляться к первому стартеру
4. Далее переходить на вторую контактную пару этого же источника света
5. Выходящий контакт соединяют с нулем
6. Точно в такой же последовательности подсоединяют вторую трубу. Первым – ПРА. Затем контакт второго источника света и т.д.

Если вы поняли принцип этой схемы, то легко сможете этим же способом подключить 3 или 4 люминесцентных лампы.

56 Самых лучших урожайных сортов огурцов для теплицы: описание и фото | +Отзывы

Электронный балласт

Электронный запуск и поддержание горения люминесцентных ламп разработали еще в восьмидесятые и начали применять в начале девяностых годов ХХ века. Использование электронного балласта позволило сделать люминесцентное освещение на 20% экономичнее.

При этом сохранились и улучшились все характеристики светового потока. Равномерное, без характерного мерцания освещение стабильно даже при колебаниях напряжения в сети.

Этого удалось достичь благодаря повышенной частоте тока, подаваемого на лампы и большим коэффициентом полезного действия электронных устройств.

Плавный запуск и мягкий рабочий режим позволили почти вдвое увеличить срок эксплуатации ламп. Дополнительно появилась возможность плавного управления яркостью светильника. Необходимость использования стартеров исчезла. С ними пропали и радиопомехи.

Принцип работы электронного балласта отличается от электромагнитного. При этом, выполняет те же функции: разогрев газа, розжиг и поддержание горения. Но, делает это точнее и мягче. В различных схемах используются полупроводники, конденсаторы, сопротивления и трансформатор.

Электронные балласты могут иметь разные схематические исполнения в зависимости от применяемых компонентов. Упрощенно, прохождение тока по схеме можно описать следующим алгоритмом:

1. Напряжение поступает на выпрямитель.
2. Выпрямленный ток обрабатывается электронным преобразователем, посредством микросхемы или автогенератора.
3. Далее напряжение регулируется тиристорными ключами.
4. Впоследствии один канал фильтруется дросселем, другой конденсатором.
5. И по двум проводам напряжение поступает на пару контактов лампы.
6. Другая пара контактов лампы замкнута через конденсатор.

Выгодным отличием электронных систем является то, что напряжение, поступающее на контакты ламп имеет большую, чем у электромагнитных, частоту. Она варьируется от 25 до 140 кГц. Именно поэтому в системах ЭПРА мерцание светильников сведено к минимуму и их свет менее утомителен для человеческих глаз.

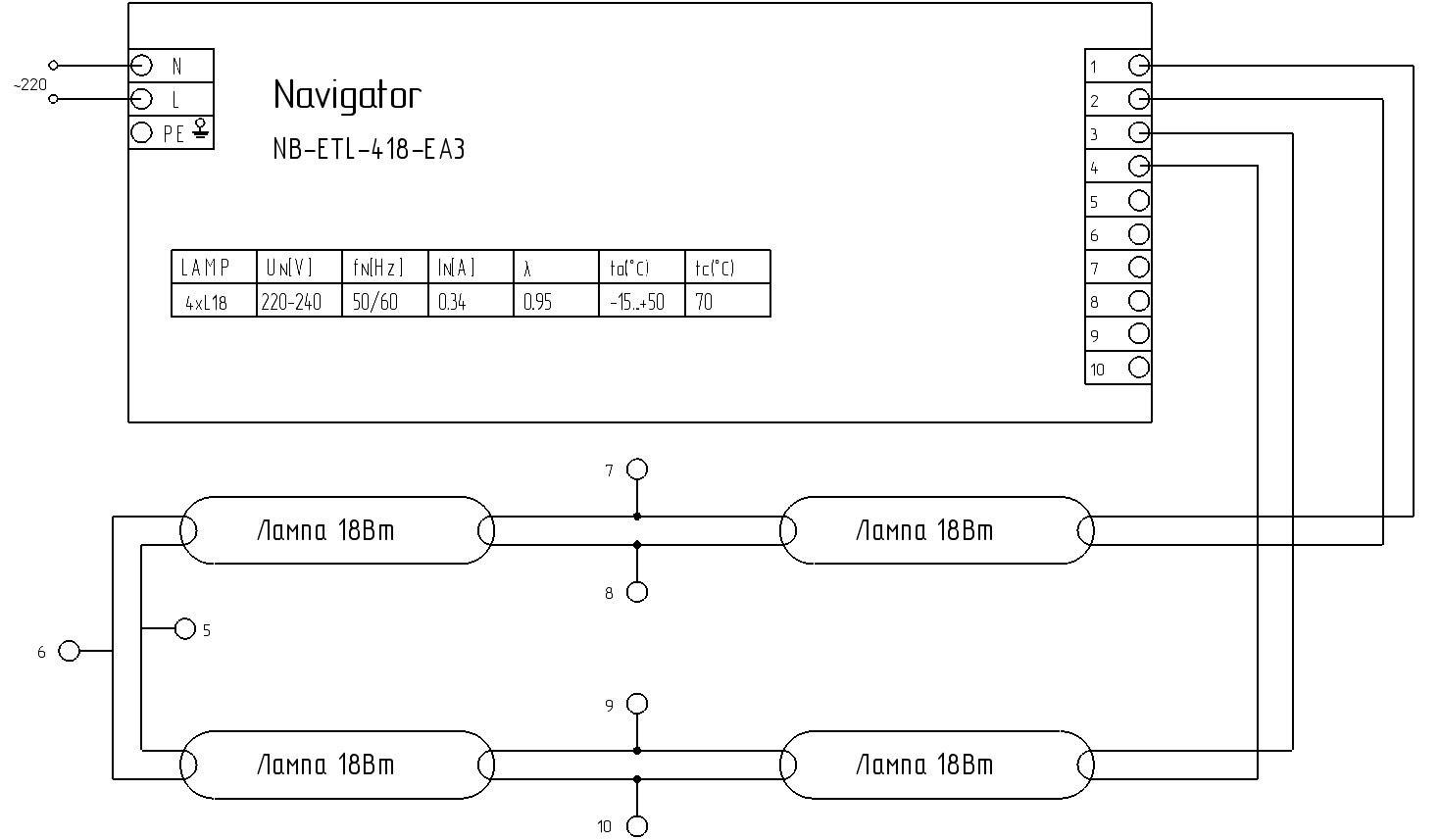

Схемы подключения ламп к ЭПРА и их мощность, большинство производителей указывают на верхней стороне устройства. Поэтому потребители имеют наглядный пример, как правильно собрать и подключить прибор в сеть.

В электронных балластах предусмотрено различное количество подключаемых ламп разной мощности, например:

• К дросселям Philips серии HF-P можно подключить от 1 до 4 трубок, мощностью от 14 до 40 Вт.
• Дроссели Helvar серии EL предусмотрены для одной – четырех ламп, мощностью от 14 до 58 Вт.
• QUICKTRONIC торговой марки Osram типа QTР5 также имеют возможность управлять одной – четырьмя лампами, мощностью 14 – 58 Вт.

Электронные приборы имеют массу достоинств, из которых можно выделить следующие:

• небольшой вес и малую величину устройства;
• быстрое и сберегающее люминесцентную лампу, плавное включение;
• отсутствует видимое глазу мерцание света;
• большой коэффициент мощности, примерно 0,95;
• прибор не греется;
• экономия электроэнергии в размере 20%;
• высокий уровень пожарной безопасности и отсутствие рисков в процессе работы;
• большой срок службы люминесцентов;
• отсутствие высоких требований к температуре окружающей среды;
• способность автоматической подстройки к параметрам колбы;
• отсутствие шумов во время работы;
• возможность плавной регулировки светового потока.

Отмечаемый многими, единственный минус электронных систем это их цена. Но она оправдывается достоинствами.

Схемы электронных балластов для люминесцентных ламп

Оборудование имеет небольшое количество элементов. Какие они выполняют функции, а также что представляют собой, мы поговорим ниже.

Переменное напряжение принимает на себя диодный мост. Здесь оно выпрямляется и происходит его сглаживание с помощью фильтрующего конденсатора. Как правило, к мосту крепятся предохранитель и фильтрующее устройство для устранения электромагнитных помех. В некоторых ЭПРА зарубежного производства фильтры отсутствуют, а ёмкость сглаживающего элемента меньше, чем требуется, что становится причиной появления проблем в работе осветительного оборудования.

Затем напряжение попадает на автоматический генератор. Даже по самому названию можно понять, для какой цели он здесь установлен. В данном случае происходит этот процесс на одном или нескольких транзисторах, их количество зависит от мощности. К трансформатору, который имеет три намотки, подключаются транзисторы. Они бывают нескольких типов, выбор зависит от того, какая мощность у осветительного оборудования.

Несмотря на то, что имеет название транзистор, его вид необычный. На это устройство, которое является ферритовым кольцом, наматываются три обмотки, каждая из нескольких витков. Две имеют роль управляющих, а одна рабочая. Функции по созданию импульсов чтобы включать и выключать лампу выполняют управляющие.

Выявление неполадок и их устранение

ЛДС неисправна в таких случаях:

• не включается;
• временно мерцает перед включением;
• долго мерцает, но не включается;
• гудит;
• мерцает при горении.

Целостность спиралей-электродов

Прозвонить спираль-электрод на присутствие сопротивления можно с помощью мультиметра. На приборе выставляется режим замера сопротивления, а после того щупы прикладывают к ножкам колбы с обеих сторон.

Если спираль неисправна, мультиметр продемонстрирует нулевое сопротивление – нить порвана. Целая спираль всегда показывает небольшое сопротивление – до 10 Ом. Если хотя бы одна из спиралей окажется неисправной, лампу необходимо менять. Восстановлению она не подлежит.

Неисправности в электронном балласте

Чтобы проверить исправность электронного балласта, его нужно заменить на рабочий. Если лампа зажглась, значит причина поломки заключалась в нём. Сломанный балласт можно починить самостоятельно. Вначале нужно сменить предохранитель на аналогичную модель с теми же характеристиками. Если нити светятся слабо – значит в конденсаторе между ними имеется пробой. Он также заменяется схожим, но с показателем рабочего напряжения 2 кВ. слабые модели будут быстро сгорать.

Как проверить дроссель люминесцентного светильника

Перед тем как проверить дроссель лампы дневного света мультиметром, необходимо ознакомиться с основными признаками его поломки:

• гудение осветительного прибора;
• лампа включается и через время гаснет, темнея по краям;
• ЛДС перегревается;
• внутри трубки появляются «змейки»;
• светильник сильно мерцает.

Чтобы проверить дроссель на работоспособность, необходимо вытащить из светильника стартер, а потом замкнуть в его патроне контакты. Затем вынимается лампа и контакты в обеих патронах также закорачиваются. Мультиметр выставляется на замер сопротивления, после чего его щупы подсоединяются к контактам в ламповом патроне. Если имеется обрыв, прибор покажет нескончаемое сопротивление. При межвитковом замыкании прибор покажет нулевое значение.

Принцип работы электронного ПРА для светодиодных светильников

ЭПРА для светодиодных панелей LP-02 С момента запуска светодиодного светильника работа этого элемента состоит из нескольких этапов:

1. Этап разогрева. Именно эта часть работы детали делает включение освещения практически мгновенным, без изъянов в виде миганий. Также благодаря этому этапу запуск может происходить при пониженных температурах и срок использования значительно увеличивается.
2. Собственно включение светодиодного светильника.
3. Стабильное освещение на всем сроке работы до выключения ввиду отсутствия необходимости работы светильника. Светодиодам требуется определенное напряжение, которое и поддерживает ЭПРА.

Повреждение электронного дросселя

А если балласт у вас электронный, как проверить его? ЭПРА как сокращенно их называют, уже не похож на индуктивную катушку.

Все современные модели выпускаются с электронными дросселями без стартеров.

ЭПРА расшифровывается как — электронная пуско-регулирующая аппаратура. У нее множество электронных компонентов напаяны на плату и помещены в один корпус.

Прозвонить мультиметром всего лишь два конца здесь уже не получится. Придется последовательно шаг за шагом проверять все элементы схемы.

Начинать лучше с предохранителя. Вызваниваете его целостность в режиме прозвонки.

Далее осматриваете конденсаторы. У тех, которые в виде бочонков, можно определить повреждение даже визуально, по вздутию нижней части.

Еще внимательно проглядите все места пайки. Какие-то ножки могут отвалиться и контакт пропадет.

Диоды и транзисторы также проверяются мультиметром, после переключения его в соответствующий режим измерения.

Данные сопротивлений берите из таблиц в интернете, согласно их расцветки.

И сравнивайте с теми фактическими замерами, которые у вас получились.

В общем, чтобы проверить и отремонтировать электронный дроссель, понадобятся минимальные навыки радиолюбителя.

Вот очень хорошее и подробное видео по проверке каждого элемента на плате ЭПРА, с заменой поврежденных деталей на исправные. Тем более, что повреждений здесь оказалось не одно, а несколько.

Выбор ЭПРА.

Если Вы решились на модернизацию светильников путем замены дросселя и стартера на современный электронный пускатель для люминесцентных ламп, то первый фактор который нужно учесть, это производитель. От неизвестных марок и подозрительно дешевых устройств лучше отказаться. Но и нельзя сразу сказать, что дешево – это плохо и недолговечно. Информация сегодня открыта вся, желательно ознакомиться и с отзывами по конкретной модели в Интернете. Среди производителей внимания заслуживают:

• Helvar,
• Philips,
• Osram,
• Tridonic

Виды ЭПРА

При выборе важно изучить документацию. Наиболее важны следующие характеристики:

• Тип источника света,
• Мощность источников света,
• Условия и режимы эксплуатации.

У некоторых моделей марок Tridonic, Philips, Helvar имеется возможность подключения как переменного напряжения (~220), так и постоянного (=220).

Выводы и полезное видео по теме

Видеоматериал, сделанный на основе практики электромонтера, рассказывает и показывает — какой прибор из двух должен быть признан конечным пользователем более качественным и практичным.

Этот сюжет лишний раз подтверждает, что простые решения выглядят надёжными и долговечными:

Между тем ЭПРА продолжают совершенствоваться. На рынке периодически появляются новые модели таких приборов. Электронные конструкции тоже не лишены недостатков, но по сравнению с электромагнитными вариантами, явно показывают лучшие технические и эксплуатационные качества.
