ТОП-5 уличных датчиков освещенности для включения света: лучшие модели + нюансы выбора и подключения

Принцип работы фотоэлемента

Ассортимент фотореле на рынке представлен широко, но принцип действия многих моделей имеет большую схожесть. Основным узлом в устройстве является фоточувствительный элемент. Он изменяет свои свойства проводить ток в зависимости от интенсивности попадающего на него света. Функцию фотоэлементов выполняют фотодиоды или фототранзисторы.

Контролирует параметры основного узла управляющая плата, к которой он подключается. При изменении уровня потока естественного света она подаёт ток на исполнительный механизм или приостанавливает подачу. Реле способствуют размыканию/замыканию проводов цепи электропроводки.

Каждый фотоэлемент поддаётся регулировке. Это даёт возможность осуществлять более точную настройку системы.

Это интересно: Диммеры для светодиодных ламп 220В — шаг на пути к «умному» дому

Эксплуатационные характеристики уличного датчика освещенности

Эксплуатационные характеристики датчиков уличного освещения определяются:

  • номинальным напряжением;
  • частотой сети;
  • коммутируемой сетью;
  • сектором срабатывания;
  • потребляемой мощностью;
  • допустимыми колебаниями сетевого напряжения;
  • температурным диапазоном;
  • размерами, весом.

В зависимости от индивидуальных особенностей, в некоторых устройствах число характеристик увеличивается.

Варианты настроек подключения датчика света

За исключением простейших фотореле, большинство датчиков света оснащены автоматической регулировкой. Режим работы выбирается вручную. Настройка осуществляется с помощью специальных регуляторов, вынесенных на переднюю панель устройства.

Возможности настройки

Регуляторы датчиков уличного освещения позволяют управлять:

  • порогом реагирования. Контролирует чувствительность устройства. Требует понижения в условиях яркого уличного освещения, а также в зимнее время, вследствие отражающих свойств снега;
  • секундным задержанием включения/отключения. Исключает ложные срабатывания, вызываемые случайным изменением светового потока (свет фар, молния, тучи и пр.);
  • диапазоном освещенности. Нижняя граница отвечает за включение датчика, а верхняя – за отключение. Измеряется в Люксах. Полная темнота – 2 лк, сумерки – 20–80 лк и т. д.

Благодаря настройкам потребитель получает возможность оптимизировать работу реле под конкретные условия, добиться комфорта и экономического эффекта.

Рекомендации по выбору датчиков наружного освещения

Встроенные или удаленные датчики, работающие в автоматическом режиме, значительно облегчают жизнь. Если вы хотите, чтобы внешнее освещение комнаты, освещение проездов или витрин включалось само по себе, достаточно установить прибор в месте с активным движением транспорта.

Не рекомендуется устанавливать устройства в затененных местах или на высоте ниже 2 м – случайное затемнение или яркие маяки вызовут ложные срабатывания

Установка датчика также является простым способом экономии энергии, особенно при использовании ламп накаливания. Фары включаются в сумерках, когда видимость уменьшается, и выключаются на рассвете.

Благодаря налаженной системе освещения летом вам не придется вставать в 4-5 утра специально, чтобы выключить уличные фонари на участке.

Теперь давайте рассмотрим, какие особенности устройств важно учитывать при покупке

Критерий n. 1 – конструкция и способ установки

Условно все устройства можно разделить на 2 категории: со встроенным светочувствительным сенсором и с внешним. В первом случае фотореле встроено в корпус и устанавливается вместе с лампой снаружи, во втором – на DIN-рейку вместе с автоматическими выключателями, а провод с датчиком вытаскивается напрямую.

Подробно о принципе работы фотореле мы рассказали в нашей следующей статье.

Если вы предпочитаете установку своими руками или быструю установку, подойдет и встраиваемая модель. Похоже на фонарик и установка очень проста: на металлическом уголке

Для подключения к сети необходимо использовать схему, прилагаемую к изделию производителем. Для бюджетных моделей следует подключить 3 проводника, выходящие из-под основания корпуса.

Критерий n. 2 – Адаптивность

очень важно, какое освещение вы считаете недостаточным для установки настроек датчика. Нижний и верхний пороги отключения можно регулировать

Проще говоря, при одних настройках устройство будет включаться, когда немного стемнеет, при других – только поздно ночью.

Для регулировки на корпусе установлен регулятор (тумблерный или колесный), который можно без проблем перемещать. Желательно подстраиваться под сезон и, соответственно, на продолжительность дневного времени

Есть дешевые модели с максимальным порогом сумерек (например 20 люкс), но без возможности регулировки. Есть вероятность, что такое устройство вам не подойдет, так как оно слишком рано включится или, наоборот, только ночью.

Критерий n. 3 – степень защиты

К внешним устройствам предъявляются повышенные требования, так как они находятся в неблагоприятных условиях. Максимальная защита особенно важна для дождливых регионов или пыльных мест.

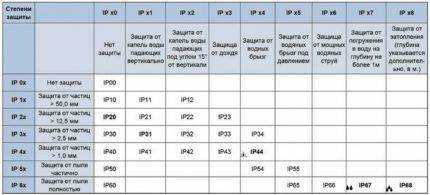

Благодаря этой таблице вы можете определить, с какой степенью защиты вам нужен датчик. Необходимо учитывать, есть ли над ним козырек и насколько высоко он закреплен от земли (чем он выше, тем меньше пыли)

Если рейтинг IP низкий, вы можете сделать что-то вроде дополнительной крышки, например, положив на нее кусок пластиковой бутылки. Но не забывайте очищать и корпус, и защитный экран от грязи, чтобы устройство не выдавало ложных срабатываний.

Критерий n. 4 – рабочая температура и габариты

Рабочая температура – это диапазон, в котором рекомендуется использовать датчик. На практике выбор устройства не всегда соответствует действительности. Обычно нижний порог ограничивается -20-25 ° C, а зимой он намного ниже. Что делать? По возможности изолируйте корпус, поместите датчик в нишу стены или купите более дорогую модель, рассчитанную на сильные морозы.

Размеры устройства: для встраиваемых устройств размеры не так важны, так как чаще всего они монтируются на любом свободном участке стены и имеют высоту не более 10 см, но размещается корпус внешнего фотореле внутри электрического щита, среди множества защитных устройств. Необходимо заранее назначить место, а также подумать, как лучше вывести датчик на улицу.

Если вы все еще сомневаетесь, покупать ли фотореле, предлагаем вам внимательнее присмотреться к светильникам с датчиком движения или уличным фонарям на солнечных батареях.

Устройство фотореле

Датчики движения. Успейте купить со скидкой! Это приспособление называться по-разному. Например, фотоэлемент, датчик света, фотодатчик или фотосенсор, датчик освещенности. Однако самым распространенным является название «фотореле». С его помощью можно автоматически включать свет в темное время дня и выключать в светлое.

В основе заложены фоторезисторы, фотодиоды и фототранзисторы. Когда освещенность становится слабой и недостаточной, они меняют параметры. При достижении определенных значений контакты в реле замыкаются и начинается подача питания на светильники. Соответственно при усилении освещенности параметры светочувствительных элементов снова начинают меняться, но в обратную сторону, и контакты размыкаются.

Устройство фотореле для уличного освещения

При выборе вначале нужно определиться с напряжением, которое будет в сети: 220 В или 12 В. Затем выбрать класс защиты. Минимальным можно считать IP44. Чем выше класс, тем лучше. Эта маркировка защиты означает, что в светореле не попадут предметы размером меньше 1 мм, и он надежно защищен от дождя

Также стоит обратить внимание на то, чтобы температурный режим эксплуатации превышал максимальные и минимальные показатели температуры

Выходная мощность светореле будет зависеть от суммарной мощности подключаемых светильников и тока. Чтобы избежать перегрузок и поломок, лучше брать устройство с запасом мощности.

Фотореле с встроенным фотодатчиком AZH-106 IP65

В некоторых моделях можно регулировать чувствительность фотодатчика. Это очень удобно, например, зимой, когда выпадает снег. Отраженный свет датчик освещенности может воспринимать как рассвет и будет включать-выключать лампы

Стоит обратить внимание на наличие задержки срабатывания. Выставив ее на 5-7 секунд, вы предотвратите отключение электричества при попадании на датчик света, например, от фар машины

Как выбрать светильники?

Рекомендуется заранее изучить отзывы тех, кто уже приобретал подобную технику. Тогда выбор перестаёт быть проблемой. Проще определиться с достоинствами, важными для конечного потребителя при конкретных условиях эксплуатации.

Для дома

При выборе светильника действуют следующие основные правила:

  1. Свечение не влияет на срок службы и другие характеристики. Мало кого волнует, становится оно со временем более холодным или тёплым.
  2. Значение имеет отражающая поверхность стен и полов.
  3. Наклон пластины тоже важен, он в корне меняет восприятие окружающего пространства.
  4. От 110 до 160 градусов колеблется стандартный угол освещения светодиодной лампы.
  5. Прямого источника света у светодиодов нет.

Об остальных технических параметрах написано выше.

Для квартиры

Наружные, накладные и внутренние – некоторые разновидности ламп, которые приобретают для помещений жилого назначения. Накладные варианты удобны тем, что при установке владельцы прилагают минимум усилий. С инфракрасными ДД выпускают настенные модели. Для высоких потолков и большой площади больше подходят потолочные модели.

Для улицы

Диапазон действия таких приборов составляет до 500 метров. Системы работают на протяжении многих лет, допускают применение любых светоэлементов. Беспроводные конструкции отличаются тем, что практически не зависят от проводов и кабелей. Лучше брать светодиодные светильники, позволяющие регулировать чувствительность для разных объектов.

Назначение ручек регулировки параметров

На корпусе датчика движения имеются ручки для регулировки его параметров. В зависимости от модели и его назначения, ручек бывает от двух до четырех. Рядом с ручками обычно нанесено буквенное обозначение вида регулировки, картинка назначения регулировки и направление вращения ручки для изменения настройки. Поэтому, прежде, чем устанавливать датчик движения, нужно, разобраться на какой параметр и как влияет каждая из ручек и в какое положение их надо установить для оптимальной работы в конкретных условиях.

Прежде, чем приступить к поиску места для установки датчика движения, целесообразно отрегулировать его параметры на столе и нанести пометки маркером, чтобы в реальных условиях было легче. При слабой освещенности заводская маркировка плохо видна.

Наименование и обозначение параметра датчика движения
ОбозначениеНаименование параметраФункцияПримечание
LUXОсвещенностьРегулирует уровень освещенности, при которой срабатывает датчик движенияот 5 до 10000 Люкс
TIMEВремяПродолжительность включения таймераот 5 до 420 секунд
SENSЧувствительностьРегулирует дальность действиядо 12м
MICМикрофонРегулирует уровень шума, при которой срабатывает датчик движения30-90 db

Регулятор освещенности LUX позволяет установить порог освещенности, выше которой датчик движения не будет реагировать на перемещение. Зачем включать свет в светлое время суток, если и так хорошо видно. Изначально нужно установить на максимум.

Регулятор времени таймера TIME датчика движения. Это время, в течение которого будет гореть свет после срабатывания датчика движения. Изначально устанавливается на минимальное время включения. Надо заметить, что если после срабатывания датчика движения человек продолжает двигаться в зоне обнаружения, то таймер перезапускается, и отсчет времени до выключения датчика движения будет начинаться с момента прекращения движения человека. Например, если Вы установили время таймера 10 секунд, а человек передвигался, или махал руками в зоне обнаружения в течении 10 минут, то свет все это время будет включенным.

Регулятор чувствительности SENS редко устанавливается на датчиках движения, так как в нем практической необходимости. Он бывает, нужен, если требуется часть помещения не контролировать, и то это всегда можно сделать за счет настройки положения датчика движения при установке. Изначально нужно установить на максимум.

Регулятор чувствительности микрофона MIC присутствует очень редко, так как в быту не востребован и имеет низкую помехоустойчивость. Шум проезжающего грузовика или детский крик в подъезде дома может вызвать срабатывание датчика движения. Но для выполнения функции охраны при правильной регулировке может послужить прекрасным средством защиты, так как зона обнаружения будет практически не ограниченной. Изначально нужно установить на минимум.

Теперь, когда подготовительная работа проведена и все регуляторы выставлены в нужные положения, можно приступать к определению места установки датчика движения. Для этого можно временно закрепить датчик на стремянке или доске, и размещая датчик движения в предполагаемых местах установки методом пробы найти лучшее. Как я уже писал выше, часто мигающий светодиод покажет о срабатывании.

Датчик движения для освещения удобно подключить к электропроводке в двух местах, в распределительной коробке или непосредственно в месте подключения люстры к проводам, выходящих из потолка или стены. Поэтому перед поиском места установки датчика движения нужно определить, в каком месте проще выполнить его подключение. Разобраться с проводами в распределительной коробке, особенно в давно построенных домах, сложно даже профессиональному электрику, да и коробки часто заклеены обоями или находятся под штукатуркой. Наиболее просто разобраться с подключением к люстре или настенному светильнику.

После определения места установки датчика движения можно приступать к его креплению на стене и монтажу электропроводки.

Внимание! Перед подключением датчика движения к электропроводке, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы

Лучшие умные розетки: с Bluetooth, Wi-Fi и GSM

Хоть мы уже и рассмотрели рейтинг умных розеток, но есть ещё несколько моделей, на которых мы бы хотели сделать больший акцент. В данном рейтинге возьмём по одной лучшей смарт-розетке в трёх номинациях.

Лучшая умная розетка с Bluetooth – Redmond RSC-100S SkyPlug

За счёт дистанционного управления с помощью этой розетки можем контролировать массу других приборов. Для управления используется стандартное приложение Ready For Sky, разобраться в нём сможет и ребёнок. Отсюда можем установить таймер, задать расписание работы и прочие настройки.

Цена: 2400-3400 рублей.

Redmond RSC-100S SkyPlug

Лучшая смарт-розетка с Wi-Fi – GRITT Smart WFS-01

Поддерживает подключение к Wi-Fi-сети в офисе или дома. Легко выдерживает мощность всех бытовых приборов, а также позволяет устанавливать по несколько маломощных устройств. Успешно работает везде, где есть интернет. Обладает предустановленной защитой от короткого замыкания и таймером. Отключает все электроприборы при первых признаках пожара.

Цена: 1600-2200 рублей.

GRITT Smart WFS-01

Лучшая GSM-розетка – WAYTRONIC ITIMER II

Продвинутая и функциональная смарт-розетка, управляемая SMS-сообщениями. С их помощью можем установить таймер или составить расписание работы. К модели прилагается инструкция с полным перечнем всех команд. Комплектуется датчиком измерения температуры для управления работой отопительных приборов.

Цена: 2100-2400 рублей.

WAYTRONIC ITIMER II

Теперь вы знаете всё необходимое об умных розетках и можете сделать выбор одной из представленных моделей. Правильно подобранная розетка помогает защитить электроприбор от перепада напряжения, предотвращает пожар и экономит электроэнергию. Это более чем весомые аргументы для покупки смарт-розетки.

Нашли опечатку? Выделите текст и нажмите Ctrl + Enter

На заметку

При подборе уличного детектора света стоит учесть некоторые моменты:

  • размеры придомовой территории;
  • для загородных участков рекомендуются релюшки с функцией регулировки на срабатывание. Такие датчики света легко настроить самостоятельно;
  • на регулировку потребуется время и минимальные навыки;
  • датчик света с таймером позволит точнее подстроить включение/отключение, запрограммировав время срабатывания;
  • уличный фотодатчик лучше оборудовать ограничителем, чтобы оградить его от засветки от оконных и фонарных фонарей. Сделать такой световой козырек можно самостоятельно, например, из отрезка пластиковой трубы подходящего диаметра;
  • для уличных приборов освещения лучше применять не обычные лампы накаливания, а светодиодные или люминесцентные. Так можно сэкономить на счетах за электричество. Кроме того и сам датчик можно подобрать с меньшей пропускной способностью, а значит и дешевле;
  • место установки выбирать согласно прилагаемой инструкции.

Перед покупкой прибора важно выбрать угол осмотра в горизонтальной плоскости. Если в зону освещения могут подходить с любого курса движения, нужны реле с углом обзора от 180° до 360°:

  1. Стеновые с углом видимости 180°.
  2. Столбовые с углом видимости 360°.

Немаловажна и высота установки. Основное условие, когда работает фотореле — чтобы не было «мёртвых зон». Для бытовых приборов характерна узконаправленная зона обнаружения по вертикали — от 15° до 20°.

Для того чтобы датчики движения работали без поломок нужно знать, что они рассчитаны на определённую нагрузку. Просто перед покупкой рассчитайте суммарную мощь подключаемых ламп, которыми такое устройство будет управлять.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

  • Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
    • на потолке;
    • на стене.

  • Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

  • Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).
  • Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

  • Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Как выбрать светодиодный прожектор

При выборе светодиодного прожектора для уличного освещения нужно принять во внимание несколько факторов. Фонарь должен быть достаточно ярким, устойчивым к воздействию окружающей среды и экономичным

Мощность

От мощности светильника напрямую зависит его яркость. Значение выбирается индивидуально, в зависимости от того, где именно будет расположен прожектор, какую территорию он будет освещать.

В среднем для подсветки крыльца у дома хватает варианта с мощностью около 30 Вт. Для освещения большей площади можно выбрать уличный светодиодный прожектор на 50 Вт и выше.

Класс защиты

Уличный прожектор должен обладать хорошей устойчивостью к воздействию влаги и пыли. Рекомендуется приобретать устройства с показателем не ниже IP64, а лучше — еще больше.

Совет! Даже самые надежные светильники в идеале нужно устанавливать под прикрытием навеса или козырька над крыльцом.

Материал корпуса

Для работы на улице лучше всего подходят светильники в алюминиевом исполнении. Пластиковые приспособления в сравнении с ними хуже и зачастую быстро выходят из строя, хотя все зависит от качества конкретного материала.

Лучше всего для улицы подходят диодные фонари в цельнометаллическом корпусе

Неплохим вариантом является сплав алюминия с другим металлом, но следует учитывать, что на местах стыков вскоре может появиться коррозия.

Дополнительные возможности

Даже экономичные фонари при постоянной работе потребляют много электричества

При выборе светодиодного прожектора для дачи полезно обратить внимание на модели с датчиком движения, в таком случае светильник будет зажигаться лишь при реальной необходимости

Принцип работы

Некоторые прожекторы работают только от сети, другие могут получать энергию от аккумулятора. Если на даче часто отключают электричество, стоит выбрать автономную модель.

Разновидности

По типу конструкции фотореле для уличного освещения делятся на два вида:

  1. У первого все составляющие части находятся в одном корпусе. С одной стороны, это довольно удобно, закрепил его рядом с нужным светильником, подключил и готово. С другой стороны, устройство получается более громоздким, что не всегда удобно. Зато не нужно тянуть провода до распределительного щита.

Фотореле фр-601 и фр-602

  1. У этих устройств выносной фотоэлемент располагается снаружи, а само реле крепится в щитке на дин-рейку. Такое исполнение надежно защищает устройство от повреждения, атмосферных осадков и т. п, а небольшой датчик будет менее заметен.

Реле с выносным фотодатчиком для установки в щитке

Приборы типа ФР-601 или ФР-602 имеют регуляторы в нижней части корпуса и обозначаются «+» и «—». У реле с выносными датчиками такие регуляторы расположены на внутренней части фотореле, которая располагается в распределительном щите. При повороте в сторону минуса, чувствительность датчика снижается и реле срабатывает только при сильной темноте, а подкручивая в плюс, наоборот, когда еще достаточно светло.

Наиболее популярные и надежные производители фотореле: ФР, ИЭК, LXP, CSM. Они довольно неприхотливы в эксплуатации и обслуживании.

Помимо обычных фотореле с регулятором, есть также устройства сдатчиком движения. То есть даже после того, как стемнело свет будет выключен до тех пор, пока кто-нибудь не подойдет к датчику. Это может значительно экономить электроэнергию, потому ночью передвижение людей обычно минимально.

Пример фотореле с датчиком движения и лампой ДРЛ

Самые навороченные модели оснащаются таймерами, которые можно запрограммировать на разный режим работы. Принцип их действия простой – летом темнеет намного позже, чем зимой, поэтому такие приборы регулируются на каждый промежуток времени отдельно, вплоть до годового цикла.

Фотореле фр-136 с таймером
