Заземление ванны в квартире: зачем и как правильно заземлять ванну

Как и нужно ли заземлять ванну

В современной ванной комнате сейчас активно используют различные бытовые приборы, поэтому представить данное помещение без розеток – невозможно.

Нынешняя бытовая техника для ванных комнат имеет специальные металлические желобки для заземления. Заземление – это специальная защита, забирающая электричество, появляющееся на корпусе прибора и уводящее его в землю. Каждый человек хоть однажды сталкивался с «ударом током». Такое может случиться при использовании электрических приборов. Суть заземления состоит в том, чтобы человек не чувствовал «удары» током.


Заземлять ванну необходимо в обязательном порядке

До недавнего времени заземление ванной комнаты происходило при помощи ее подсоединения к стояку водопровода или канализации. Но, сейчас этот способ не эффективен, т.к. многие хозяева меняют трубы на пластиковые. В новых домах при строительстве предусматривается контур заземления, поэтому в новостройках этот вопрос решить легче.

Заземление ванной комнаты необходимо для:

  • Повышения безопасности электрической техники (уменьшается вероятность поражения током);
  • Безопасности в случае нарушения изоляции электрической проводки;
  • Отвода блуждающих токов.

Заземление акриловых ванн

Многие домовладельцы ошибочно считают, что акриловые ванны не нуждаются в заземлении, так как этот современный полимер является абсолютным диэлектриком. Однако, это очень опасное заблуждение, которое нередко приводит к тяжелым травмам. Дело в том, что вода, набранная в чашу, сама по себе является отличным проводником, создающим электрический контур. Кроме того, акриловые изделия обычно обладают недостаточной жесткостью, поэтому для их установки и фиксации используется металлический каркас, также способный проводить электрический ток. При этому необходимо придерживаться следующих правил:

  1. Заземляющий кабель должен иметь сечение не менее 0,8 мм, качественную двойную изоляцию, а также сопротивление не более 4 Ом. Лучше всего под эти критерии подходит толстая медная проволока.

  2. Кабель заземления должен надежно крепиться к дну или ножке ванны, его отдельный участки должны быть надежно сварены между собой и прочно приварены к заземлителю, чтобы даже разряд большой силы не смог разорвать это контур.
  3. Контакт между заземляемым прибором и кабелем должен быть максимальным, поэтому необходимо зачистить точку соединения от эмалевого покрытия и ржавчины, иначе контур заземления работать корректно не будет.

Особенности заземления ванн из разных материалов

Заземление в ванной комнате – довольно сложный процесс, поэтому желательно обратиться за помощью к специалисту. Но если нет возможности или желания, провести заземление можно и самостоятельно.

Следуя правилам электромонтажа заземлить ванну в квартире следует путем соединения ванны и шины заземления, которая обычно располагается на входном распределительном щитке. Эти действия должно производиться в каждой ванной комнате, независимо он установленного электрического оборудования.

Особенности заземления ванн из разных материалов:

  1. Чугунная ванна. Идеальный проводник тока. Такую ванну необходимо заземлять первоочередно. Если ванна старого образца – провод заземления устанавливается путем присоединения его к металлической ножке ванны. В ножке просверливается отверстие, в котором нужно зафиксировать заземляющую перемычку. Современные ванны заранее оборудованы заводской накладкой на внешней поверхности.
  2. Акриловая ванна. Полиметилметакрилат, из которого производят акриловые ванны — не проводник тока. Однако акриловое покрытие имеет свойство накапливать статическое электричество. Многие акриловые ванны армируются с помощью металлического каркаса, который нуждается в заземлении.
  3. Гидромассажные джакузи. Вода в такие ванны подается под разными уровнями давления посредством системы джетов. Для полноценной работы джакузи требуется насос, который в свою очередь работает от обычной розетки. Правила эксплуатации таких ванн включают в себя локализацию розетки не ближе 0,5 метра от уровня земли и края самой купели и наличие защиты не меньше чем IP44. Помимо стандартных правил необходимо соединить джакузи с устройством заземления, для получения полной безопасности.

О том, как заземлить ванну и какие инструменты необходимы – читайте далее в этой статье.

Особенности заземления ванн из разных материалов

Чаши из любого материала требуют защиты от утечки тока.

Чугунная

Такая ванна требует заземления. Чугун, как и иные металлы, хорошо проводит электричество. Из-за этого свойства рано или поздно человек начинает ощущать неприятное покалывание во время водных процедур. Новые чугунные ванны снабжены специальной деталью для подключения заземляющего контура. Лепесток крепят гайкой и болтом. Дальнейшие действия выполняют по стандартной схеме.

Стальная

Заземляющую шину в этом случае присоединяют так же, как и в чугунной ванне. Лепесток уже имеется, поэтому сверлить отверстия для его установки не нужно. При закручивании обжимного винта очищают соответствующий участок от эмали. Удалять покрытие нужно до основания – это делает заземление более эффективным.

Акриловая

Такие ванны сейчас устанавливают часто. Положительным качеством акриловой чаши считается малый вес. Однако это свойство одновременно относится и к недостаткам. Легкая чаша неустойчива, поэтому ее устанавливают на каркас. Производители включают в комплект металлическую раму. Если при обустройстве деревянного каркаса или бетонного пьедестала заземление не требуется, то для стали его нужно делать обязательно. Акрил считается диэлектриком, однако может накапливать некоторый заряд.

Каркас снабжается перемычкой для заземления. Если ее нет, просверливают отверстие.

Особенности заземления акриловых ванн

С недавнего времени большим спросом начали пользоваться акриловые ванны. Положительной и одновременно отрицательной стороной, которых является относительно малый вес. Но по этой причине страдает их устойчивость. Для компенсации этого недостатка оборудуются специальные каркасы.

Виды акриловых ванн:

  • литые;
  • экструдированные.

Экструдированные оборудуются стальными рамами. Акрил — это диэлектрик, но он обладает свойством накапливать на себе статический заряд электричества. Для его отвода изделия необходимо заземлять.

Для его осуществления заводчиком изготавливается специальная точка крепления. Если ванна ей не оборудована, то ее необходимо изготовить самостоятельно. В удобном месте стирается внешнее покрытие, просверливается небольшое отверстие и обустраивается контактное соединение. Подключение осуществляется через КУП к корпусной шине.

Устройство защиты от тока для ванной комнаты

Для ванной комнаты желательно установить устройство защиты от электротока. Влажная среда делает особенно опасными электрические приборы и даже обычные металлические предметы. В соответствии с правилами электробезопасности все они должны быть заземлены, а чтобы водонагреватель, джакузи или стиральная машина не стали источником поражения электрическим током, монтируют УЗО.

Это устройство отключает электрический ток при сильных скачках напряжения. Принцип его работы заключается в контроле за входящими и исходящими электрическими импульсами. Если на выходе напряжение выше, чем на входе, ток отключается.

Если электропроводка смонтирована с проводом заземления, можно установить УЗО 30 мА. Устройства с более высоким номиналом тока нежелательны. Чаще всего для ванны выбирают УЗО 10 мА. Это гарантирует высокую скорость отключения тока в случае неполадок.

Подробнее о принципе работы и особенностях подключения УЗО рассказано в видеоролике:

Сколько бы ни спорили о необходимости заземления ванн, факт остается фактом: в помещениях с повышенной влажностью проще всего получить удар током. Современные ванные комнаты оборудованы электроприборами, в них используются металлические предметы, а это небезопасно.

Не стоит рисковать здоровьем из-за банальной лени или нежелания потратиться. Установите качественное заземление, при необходимости – устройство защиты от тока. Если вам трудно разобраться с этим самостоятельно, обратитесь к электрику. Он выполнит все работы быстро и качественно, а ваша ванная комната станет безопасной.

Особенности современного способа заземления ванн

В соответствии с нормативами безопасного выполнения работ заземление ванны осуществляется через заземляющую шину, которая находиться на общем распределительном щите.

Важно! В новостройках задумываться о том, как сделать заземление ванной, не нужно, поскольку такие работы уже выполнены. В остальных же случаях такая процедура является необходимой, причем количество оборудования в этом помещении значения не имеет.. К сожалению, во многих многоквартирных домах старой застройки заземления просто нет, но если была осуществлена его реконструкция, то можно смело приступать к работам по защите от воздействия электротока в ванной

К сожалению, во многих многоквартирных домах старой застройки заземления просто нет, но если была осуществлена его реконструкция, то можно смело приступать к работам по защите от воздействия электротока в ванной

При этом не следует пользоваться «дедовским» способом, просто соединяя чашу со стояком канализации или водопровода. В современных условиях такой вариант совсем не подходит, поскольку многие заменили старые трубы и стояки на пластик.

К сожалению, во многих многоквартирных домах старой застройки заземления просто нет, но если была осуществлена его реконструкция, то можно смело приступать к работам по защите от воздействия электротока в ванной. При этом не следует пользоваться «дедовским» способом, просто соединяя чашу со стояком канализации или водопровода. В современных условиях такой вариант совсем не подходит, поскольку многие заменили старые трубы и стояки на пластик.

Приняв решение о необходимости заземления ванной, можно пригласить специалиста, либо сделать все самостоятельно, но обязательно нужно соблюдать правила:

  • Заземляющий провод должен иметь достаточное сечение, для ванной эта величина составляет 6ммІ.
  • Обязательно проверяется надежная изоляции из полихлорвинила, которая должна иметь желто-зеленый окрас. Длина выбирается в зависимости от конкретных условий, но провод не может быть менее 2 метров. Прокладывать нужно таким образом, чтобы исключить случайное повреждение и портить внешний вид помещения, например, внутри стен, за декоративным экраном и т.д.
  • Если в помещении установлены электрические устройства, подогревающие воду, подключение заземления нужно выполнять через защитное устройство, которое обеспечит при необходимости своевременное отключение.

Важно! При выборе заземляющих электродов предпочтение следует отдавать изделиям из меди, поскольку по сравнению со сталью, они обладают большей надежностью и эффективностью. Экономия в этом случае неуместна!. Сейчас в ванных комнатах встречаются как старые, но по-прежнему актуальные стальные и чугунные ванны, так и более современные варианты — из акрила

Сейчас в ванных комнатах встречаются как старые, но по-прежнему актуальные стальные и чугунные ванны, так и более современные варианты — из акрила

Нередки и «джакузи». Не смотря на довольно большое сходство выполняемых работ, каждый из этих вариантов имеет некоторые особенности, о которых следует знать, чтобы не наделать ошибок при решении вопроса: «Как сделать заземление ванны?»

Сейчас в ванных комнатах встречаются как старые, но по-прежнему актуальные стальные и чугунные ванны, так и более современные варианты — из акрила. Нередки и «джакузи». Не смотря на довольно большое сходство выполняемых работ, каждый из этих вариантов имеет некоторые особенности, о которых следует знать, чтобы не наделать ошибок при решении вопроса: «Как сделать заземление ванны?»

Что такое заземление?

Заземление – это термин, который обозначает преднамеренное соединение сантехнического оборудования, электрических приборов или иного оборудования к заземляющему контуру с целью предотвращения ударов тока при их эксплуатации. С помощью такой системы мер напряжение, возникающее в системе, сводится к безопасному для человека уровню. Различают следующие виды заземления:

  • Естественное. Естественным заземлением называются системы, в которых проводящая часть находится в непосредственном контакте с землей или хотя бы контактирует с грунтом через промежуточную среду. Естественным заземлением в старых многоквартирных домах с , где имеется металлический трубопровод, закопанный прямо внутрь грунта.
  • Искусственным. Искусственное заземление – это система с искусственным, специально созданным заземляющим устройством, закопанным в грунт. Этот заземлитель представляет собой металлический стержень с большой площадью соприкосновения с землей, он с помощью металлической проволоки с сечением 0,4-0,6 мм соединяется с заземляемым прибором.

Электротехнические работы с чего начать

Выбор материалов что купить перед началом работы

Необходимый инструмент для заземления ванной своими руками:

  1. В первую очередь нужно приобрести специальный провод. Ничего рассчитывать и подбирать не нужно, готовые провода из меди, имеющие желто – зеленую изоляцию есть в наличии в любом магазине строительных материалов.
  2. УЗО с требуемым количеством Ампер. Всегда устанавливается в сухом помещении, где отсутствует влажность, то есть вне ванной комнаты. Стандартным выбором являются УЗО на 10 или 16А. При выборе устройства следует учитывать то, что в современном жилье присутствуют электрические приборы с повышенным уровнем энергопотребления, например электрическая духовка. Вследствие этого, при наличии таких устройств необходимо выбирать УЗО с повышенной мощностью.
  3. Коробка уравнивания потенциалов. Это специальное устройство из пластика, соединяющее все ветки заземляющего провода.
  4. Клеммы.
  5. Специализированные металлические хомуты для труб.

При проведении заземления чугунной ванны в квартире нужно обработать место присоединения устройства антикоррозийным средством, которое также можно приобрести в магазине стройматериалов. Обычно используется битумная мастика. Корпус акриловой ванны также рекомендуется обработать.

https://youtube.com/watch?v=pOCeEs1Krxk

Необходимый инструмент для электротехнических работ

Для электротехнических работ требуется практически стандартный набор электрика (необходимые инструменты):

  • гаечный ключ;
  • отвертка. Для электротехнических работ рекомендуется остановить выбор на индикаторной отвертке;
  • сверло по металлу;
  • тестер либо мультиметр. Данные приборы измеряют уровень напряжения в цепи. Они необходимы в том случае, когда неизвестно наверняка, есть ли заземление в розетке;
  • сварочный аппарат (если есть необходимость);
  • средства защиты;
  • фонарик;

Прокладка шины заземления для квартиры

Современное многоквартирное здание должно включать в себя заземляющую шину, к которой может свободно подсоединиться и заземлиться любой из жильцов. Но не все дома имеют общедомовое заземление.

Когда в доме, как положено, есть необходимое общее устройство заземления, достаточно подключиться к нему через щиток на этаже.

Но как провести заземление в ванной комнате, если шина отсутствует?

Для проведения общего заземления требуется провести специальный медный провод до подвала, по всей длине стояка. Далее недалеко от дома на безлюдном участке нужно выкопать углубление, с глубиной до полутора метра, в которое помещается три металлических стержня, соединенных между собой сверху в виде треугольника полосой из стали посредством сварки, либо связывания толстым проводом. Затем провод, проложенный под землей и защищенный специальным рукавом, присоединяется к металлической конструкции. К такому контуру могут подключаться все жильцы и успешно заземляться.

https://youtube.com/watch?v=fYWA5cUkbuQ

Заземление всех приборов в ванной комнате

Для обеспечения максимальной безопасности приборов и объектов в ванной комнате рекомендуется провести не только заземление ванны, но и проделать ту же процедуру и с остальными приборами, имеющими непосредственный контакт с электросетью. Кроме того, помимо приборов, желательно провести заземление труб канализации и водопровода.

Процедура заземления ванны в квартире всегда должна выполняться на специализированный контур для заземления либо на общее заземление всего здания, на электрощите.

Важно помнить о том, что каждый прибор должен иметь своего отдельного проводника к контуру либо шине заземления. При этом проводник должен быть цельным

Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой. Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность.

В новостройке

Технология заземления будет разниться в зависимости от типа и возраста постройки. Прежде чем делать заземление в ванной в новостройке, необходимо уточнить, какая система установлена в доме. С 2003 года в домах предусмотрена система из 5 проводов. Один из них как раз таки обладает заземляющими функциями.

Скорее всего, в вашей новостройке стоит именно эта система электропроводки. От вас требуется только сделать разводку заземляющего кабеля у себя в квартире.

Для ванных комнат, в силу повышения безопасности, рекомендуется установление ДСУП (дополнительной системы уравнивания потенциалов), о которой мы расскажем немного позже.

Дома, построенные в постсоветское время, имеют современную систему TN-С-S. Она снабжена двумя проводниками: рабочим нулевым и защитным нулевым.

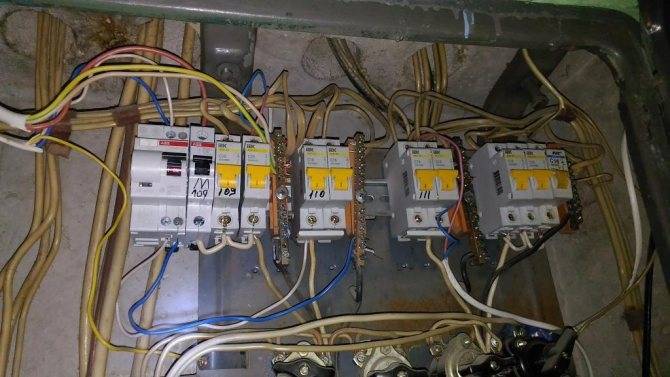

От главного щитка дома по подъездным стоякам отводятся три фазы L, разделенный рабочий нулевой проводник N и защитный проводник РЕ. Подключение проводки из квартиры к щитку становится существенно проще, поскольку все необходимые шины уже есть. Заземлительная шина связана с корпусом электрощитка металлическим проводом.

Рассмотрим пошагово, как сделать заземление ванны с помощью такого щитка.

Для начала подсоединяем новый фазный провод на то место, где находился старый. Это обеспечит наличие тока в квартире. Затем ту же процедуру осуществляем с нулевым и заземляющим проводами. Провод с буквой N подсоединяем к шине с нейтральными проводами, то есть теми, которые не имеют напряжения. А провод с буквами РЕ прикрепляем к корпусу щитка. Для этого может понадобится металлический болтик, закрепленный в электрощитке.

Следует также обратить ваше внимание на то, что можно прикреплять только один заземляющий кабель к одному болту. Если есть необходимость в подключении еще одного кабеля, то для этого необходимы дополнительные зажимы, то есть наличие большего количества болтов в щитке

Для удобства используют специальную шину РЕ, которая устанавливается в щитке, а уже к ней подсоединяют все необходимые заземляющие кабели.

Также необходимо учесть следующие моменты:

  • при использовании трехфазного ввода необходимо, чтобы все проводники имели одинаковое сечение;
  • одна клемма автомата может зажимать только 2 проводника с одинаковым сечением;
  • рекомендовано использование трехфазного подсоединения к варочной поверхности для равномерного распределения нагрузки.

Далее все, что необходимо заземлить в ванной комнате (например, ванна, трубы, теплые полы, розетки и пр.), подсоединяют к находящейся в ванной ДСУП.

Поскольку в ванной комнате используется 2 электроцепи: для освещения и для электроприборов, то рекомендовано подключать их отдельно. Однако может иметь место и смешанное питание. А вот линии, которые питают силовые установки (например, стиральную машину), лучше вообще заземлять отдельно, поскольку они создают сильное электрическое напряжение.

Существует также система электропроводки типа TN-S. Она используется в домах, которые строили с 1997 года. В этой системе рабочий и защитный нулевые проводники разделены, а заземляющий, фазный и нулевой провода прокладываются отдельно от подстанции к дому. Такая система является более надежной при заземлении. Его, кстати, проводят аналогично тому способу, который мы описали выше.

Требования ПУЭ и другие нормативы

Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.

Зоны ванной комнаты по электробезопасности:

  • 0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
  • 1 – окружает предыдущую область, обычно это прилегающие стены.
  • 2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
  • 3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.

Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:

7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.

7.1.47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по ГОСТ Р 50571.11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.

Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?

По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не дальше 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.

Также отсюда следует, что расположение электроточек выбирается только согласно зонам. При этом не регламентируется, на какой высоте от пола или какое расстояние от потолка допустимо. Устанавливайте их так, чтобы было удобно подключать и отключать электроприборы. Также предусмотрите возможность попадания брызг или потоков воды на электроприборы и их разъёмы для подключения – она должна быть исключена.

Это значит, что и у умывальника в ванной комнате также запрещена установка розеток. Нужно выносить их в зону 3, т.е. на 60 см от него, а если ближе, то использовать в таком случае изделие обязательно с защитой IPx4, то есть с защитной шторкой. Отличным примером является серия качественных накладных электроустановочных изделий Legrand Plexo:

Ни над раковиной, ни под ней не стоит устанавливать даже такие защищенные изделия, так как вы не можете предвидеть куда потечет вода, если где-то повредятся элементы водопровода. Выполнение требований ПУЭ – это ваша безопасность.

Подробнее о степени защиты IP вы можете узнать, перейдя на статью, на которую мы сослались.

Как заземлить ванну?

Схема подключения заземления в ванной

В былые времена заземление в ванной комнате делали самым примитивным способом: протягивали проводник от ванны к водопроводному стояку. Сегодня вся система водоснабжения изготавливается из полипропиленовых (пластиковых) труб, поэтому данный вариант совершенно бессмысленен. От ванной должно проходить особое соединение с заземляющей шиной, которая располагается на щите-распределителе. Как сделать заземление в ванной правильно? Все зависит от материала сантехнического изделия.

Заземление ванны старого образца

Ванны, изготавливаемые в советский период, все еще встречаются во многих квартирах. Однако, как заземлить стальную ванну, произведенную в эти года, и стоит ли это делать, знают не все. Каждое сантехническое изделие старого образца имеет примерно одинаковую конструкцию. Поэтому заземление их производится по стандартной для них схеме.

В ножку ванны продевается заземляющая перемычка. Если ножка цельная, то предварительно в ней просверливается сквозное отверстие. Затем для перемычки делается закреп с помощью гайки и болта. В качестве заземляющей части используется многожильный провод, другая часть которого примыкает к распределителю на стене, установленного вне ванной комнаты. Так же для наглядности процесса, о том, как сделать заземление ванны можно узнать, обратившись к видео материалу:

Заземление чугунной ванны

Заземление чугунной или металлической ванны

Нужно ли заземлять чугунную ванну? Ответ очевиден – нужно. Чугун — это металл, следовательно, он так же, как и любой другой из материалов данной категории, является прекрасным проводником электрического заряда. И в один прекрасный момент данное свойство может привести к очень неприятной проблеме: «вода в ванной бьется током».

Вся современная сантехника из чугуна уже имеет специальное приспособление (лепесток) для подсоединения заземляющего провода. Крепление его изначально предусматривает применение болта и гайки. В дальнейшем заземление чугунной ванны происходит по стандартной вышеописанной схеме.

Заземление акриловой ванны

Точка заземления акриловой ванны

Акриловая ванна является последним новшеством современной сантехнической индустрии. Ценность материала лежит в довольно легком весе и низкой себестоимости (если сравнивать с изделиями из других материалов). Акрил не является металлом и не проводит электроток. Однако, ввиду пластичности материала, и во избежание деформации формы ванны, ее устанавливают в специальный каркас, выполненный из металла.

Нужно ли заземлять акриловую ванну? Акрил, как и любой синтетический материал, является диэлектриком и может вырабатывать статистическое электричество. Площадь чаши вполне способна накопить большое количество электрозаряда и привести к появлению такой серьезной проблемы, как «вода в ванной бьет током», способного навредить здоровью человека. Поэтому заземление акриловой ванны производится в обязательном порядке путем крепления жесткого многожильного кабеля к металлической каркасной раме.
