Как подключить колонки к усилителю: схема подключения

Другие виды

Для производства акустических кабелей применяют и другие материалы, которые в сочетании с медью дают качественное звучание.

1. Композитные кабели. Они состоят не только из меди, но и из других металлов. Например, внутренняя часть кабеля сделана из меди, а сверху покрыта металлическим сплавом.
2. Комбинированные кабели. В них грамотно сочетается металл с неметаллом. Самым популярным является кабель, где смешана медь с углеродом. При этом полученный акустический кабель обладает повышенными техническими характеристиками.
3. Кабель из нескольких видов проводов. Чтобы узнать какие именно виды используются, необходимо посмотреть на маркировку.

Схема и инструкция по подключению

Подключение сабвуфера к 4-канальному усилителю проводится в несколько этапов. Они следующие:

1. Работа начинается с подключения сабвуфера и динамиков к усилителю. Она занимает много времени, т. к. нужно провести демонтаж отделочного материала. Крепление панелей проводится за счет саморезов и клипс.
2. Следующий шаг заключается в подключении управляющего устройства, в качестве которого выступает мультимедийная система или штатная магнитола. Для этого прокладывается кабель по всему салону. Межблочный провод должен быть расположен вдали от других, т. к. может привести к появлению помех.
3. Выполняется прокладка кабеля питания и его подключение. Для этого требуется специальная клемма, которая подходит под выход аккумулятора.

После соединения всех элементов сигнал уходит от установленной магнитолы, после чего проводится его распределение. При установке сабвуфера его размещают в багажном отделении, поэтому для его подключения нужно провести прокладку кабеля через весь салон.

Особенности подключения саба к усилителю заключаются в нижеприведенных моментах:

• При сильном удалении устройств кабель прокладывается через технологические отверстия. Они закрываются резиновыми заглушками, за счет чего повышается степень изоляции. При отсутствии технологических отверстий их можно создать самостоятельно, но для этого требуется специальный инструмент. Рекомендуется вставлять резиновые втулки, которые защищают кабель от протирания.
• Для подключения сабвуфера есть 2 специальных разъема. При этом схема подключения 4-канального усилителя предусматривает мостовое соединение, для чего требуется 2 провода: плюс и минус.
• Для всех 4 колонок также есть соответствующие разъемы. Соединяются динамики с учетом того, что все контакты должны быть качественно изолированы. В противном случае на металлической поверхности может появится коррозия, из-за которой снижается проводимость.
• Прокладка кабеля проводится вдали от других. Это связано с тем, что есть вероятность появления сильных помех. При подключении сабвуфера к усилителю должен применяться качественный кабель.

Подключение проводится с учетом того, что кабель должен быть хорошо изолирован.

Применяемая схема подключения предусматривает прокладку кабеля от аккумулятора к усилителю для его питания. Рекомендации по выполнению подобной работы следующие:

1. Выбирается кабель требуемого сечения.
2. Подсоединение к аккумулятору проводится при помощи специальной клеммы. Ее нужно надежно закрепить, что исключает вероятность пропадания контакта при вибрации.
3. В непосредственной близости от источника энергии устанавливается предохранитель. Он исключает вероятность перегрузки устройства.
4. Прокладка кабеля осуществляется через щиток, который защищает моторный отсек. В нем часто есть технологические отверстия с уплотнительными втулками. При отсутствии отверстия его можно создать самостоятельно, для чего проводится сверление при применении насадки подходящего диаметра.
5. Рекомендуется прокладывать кабель в специальной гофре. Она обеспечивает высокую степень защиты от воздействия окружающей среды.
6. В случае мощности системы выше 400 В рекомендуется проводить установку конденсатора. Его размещают в багажном отделении для исключения вероятности перегрузки устройства.

После соединения всех элементов нужно проверить работу систему. Если все функционирует правильно, то можно приступить к установке демонтированной отделки. При рассмотрении того, как подключить сабвуфер, стоит учитывать, что 2 подобных элемента одновременно соединять с 4-канальным усилителем не разрешается.

Список необходимых комплектующих

Для начала определимся с общим перечнем деталей, а именно – их названием и выполняемой функцией, а затем дадим рекомендацию по выбору.

1. Силовой провод. Подаёт питание от аккумулятора к усилителю. На седан среднего размера понадобится 5 м «плюса» и 1 м «минуса». Более точные размеры вы сможете получить, самостоятельно измерив свой автомобиль.
2. Колба с предохранителем. Важный компонент. Служит защитой в случае замыкания силового провода.
3. Клеммы. Позволят упростить присоединение силовых проводов к аккумулятору и кузову автомобиля. Понадобятся 2 шт. кольцевого типа. Если подключение у усилителя на лопатках, потребуются ещё 2 шт. вилочного типа.
4. Тюльпаны и управляющий провод. Передаёт звуковой сигнал от магнитолы к усилителю. Может идти в комплекте с межблочными проводами или приобретается отдельно.
5. Акустический провод. Передаёт улучшенный сигнал от усилителя на сабвуфер. Потребуется 1-2 м. Если у вас активный сабвуфер, этот провод не понадобится.
6. Дополнительно может понадобиться дистрибьютор, в случае если установлены два усилителя.

Выбор усилителя

При выборе усилителя мощности нужно обращать внимание на ряд важных его характеристик:

• максимальная мощность;
• рабочая мощность;
• коэффициент искажений чистого сигнала, выходящего из микросхемы устройства, выводящего звук на колонки;
• количество доступных каналов (обычно 5.1 или 7.1);
• набор форматов аудиопотока, которые могут обрабатываться устройством;
• количество аудио входов и, соответственно, ассортимент доступной к подключению аппаратуры.

Можно, конечно, ориентироваться на слух, но в таком случае точность будет не очень высокой, особенно если у вас недостаточно опыта. Лучше учитывать следующие моменты:

• усилитель должен иметь сопротивление, соответствующее сопротивлению колонок – несоответствие значений может привести к самым разным последствиям, от простого ухудшения качества звука до полной неработоспособности системы;
• мощность усилителя должна составлять как минимум треть максимальной мощности имеющейся звуковой аппаратуры;
• толщина проводов для подключения колонок к усилителю должна составлять по меньшей мере 1,5 мм2, чем больше – тем лучше.
• Звуковое оборудование может использоваться для самых разных целей, в том числе:
• воспроизведение музыкальных файлов разного качества;
• проигрывание файлов в формате видео;
• запись, монтаж и сведение музыкальных треков.

В последнем случае, очевидно, аппаратура должна быть наиболее качественной, чтобы количество искажений аудио потока было сведено к минимуму.

Использование же оборудования в других целях не обязательно предполагает полную чистоту звука. Некоторые искажения при преобразовании звука ресивером вполне допустимы. Более того – искажения разного типа могут украшать или портить музыку в зависимости от ее жанра. В идеале, конечно, искажения не должны возникать на пути цепочки усилитель – кабель – колонки.

Советы

Дадим несколько советов.

Помимо расчета нагрузки на аппаратуру в конкретно выбранном соединении важно правильно выбрать провода, соответствующие сопротивлению в цепи. Предпочтение можно отдать акустическим проводам, которые на выходе дают наиболее чистый звук или обычным с R не ниже 4 Ом.
Чтобы избежать поломку и короткое замыкание, следует строго соблюдать полярность контактов + на -.
При первом включении магнитолы для проверки, громкость должна быть минимальной

В случае, если звук подается в искаженном виде аппаратуру следует сразу выключить. Такой эффект происходит при несоблюдении полярности соединений, которые придется исправить.

Провод для динамиков в колонке

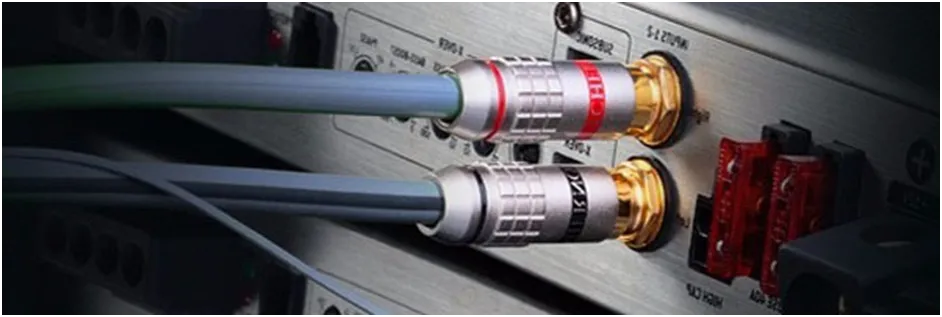

Немаловажным в получении качественного звука является подключение кабелей к усилителю и колонкам. Провод для колонокв машине может быть подключен несколькими способами. Обычно используется зажим провода под шайбу и гайку, или применение готовых кабелей с разъёмами RCAили «тюльпан». Часто зачищенный провод запрессовывается в плоский контакт типа «лепесток». При зажиме зачищенного провода его нужно тщательно облудить, чтобы медь в месте соединения не окислялась. Применение готовых кабелей осложняется тем, что они выпускаются на определённую длину и бывает сложно проложить кабели так, как это нужно для конфигурации звуковой системы.

Факторы влияющие на естественность звучания аудиосистемы

Стоит отметить, что акустический кабель является предпоследним звеном в цепи, которое влияет на качество звука.

Если хотя бы одно из устройств в цепи – источник сигнала, усилитель, кабели или звуковые колонки по своим характеристикам не обеспечит Hi-Fi, то параметры других устройств не будут иметь значения.

Качество работы всей аудиосистемы будет определяться устройством с худшими техническими характеристиками.

В заключение о самом главном – помещении для прослушивания музыкальных произведений. Даже имея в распоряжении самую лучшую Hi-Fi или даже Hi-End звуковоспроизводящую аппаратуру невозможно добиться естественного звука в не приспособленном для этих целей помещении.

Звук распространяется волнами за счет изменения плотности воздуха динамиком со скоростью 334 метра в секунду, как и световые волны. От твердых поверхностей, как световой луч от зеркальных, звуковая волна отражается, но хорошо поглощается пористыми.

Если аудиосистема размещена в помещении, в котором большая часть поверхностей твердая (стены, пол, потолок, мебель) то возникают такие явления как реверберация (эхо в горах), резонансные волны (моды), аксиальные резонансы, которые создают пики и провалы в частотной характеристике излучаемого колонками звукового сигнала.

Таким образом получить естественное звучание в помещениях даже значительных по объему, в которых большая часть поверхностей твердая, без покрытия звукопоглощающим материалом невозможно.

Поэтому перед покупкой дорогостоящей аудиотехники стоит задуматься, подходит ли помещение, в котором планируется ее размещение.

То же самое относится и к помещениям в квартире. Существенно можно улучшить звуковоспроизведение, если в комнате будет установлена мягкая мебель, а стены и полы покрыты коврами, окна завешаны плотными шторами.

Истинные аудиофилы и меломаны знают это, и чтобы насладиться естественным звучанием отправляются в концертный зал или оперный театр, где шепот артиста на сцене слышен без усиления в любой точке зала.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным

Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Выбор кабеля для акустики

Всегда используйте высококачественные кабели, доступные для вашего бюджета. Высококачественные аудио сигналы, поступающие из усилителя в акустическую систему, очень требовательны к кабелю. Широкий динамический диапазон и полоса пропускания частот должны обеспечиваться одновременно с возможностью передачи пиковых токов силой минимум 10 А без какой-либо потери или ухудшения сигнала. Это объясняет, почему качество звука, воспроизводимого акустическими системами, так зависит от физических свойств кабелей, с помощью которых они подключаются к усилителю. Мы рекомендуем всегда использовать кабели одинаковой длины для подключении левой и правой АС. Следует помнить, что конструкция кабеля может повлиять на качество звука, поэтому будьте готовы поэкспериментировать, чтобы найти кабель, который бы идеально подходил для вашего слуха и аудио системы.

Частые ошибки при подключении автомобильного саба

Допущение ошибок на этапе монтажа аудиосистемы приводит к некачественному звуку, поломке используемых элементов или даже серьезным аварийным ситуациям по типу короткого замыкания с последующим возгоранием.

К типичным ошибкам при подключении сабвуфера относят:

Использование усилителя завышенной мощности, которую не способен выдержать подключенный сабвуфер. Мощность усилителя должна быть меньше заявленных пиковых значений динамика НЧ.
Слишком низкая мощность усилителя. Приводит к падению чувствительностью и возникновению гула.
Несовместимость магнитолы и сабвуфера.
Неподходящие предохранители. Если номинал предохранителя не соответствует пиковой нагрузке системы, он будет быстро перегорать и разрывать контакт.
Нарушение полярности при подключении компонентов.
Несоответствие применяемых силовых и акустических кабелей.
Ошибочная настройка эквалайзера и плеера

Если сабвуфер не выдает нужный звук, стоит первым делом обратить внимание на правильность настройки магнитолы.

Настройка НЧ динамика производится при помощи цифрового эквалайзера в магнитоле или автомобильный компьютер. При этом все динамики выводятся на пиковую нагрузку. Может потребоваться подключение ноутбука или ПК для серьезного вмешательства в настройки воспроизводящего оборудования.

Разбор самых популярных ошибок при установке сабвуфера представлен в видео:

Подключение сабвуфера в акустику автомобиля – несложная процедура, которая доступна автомобилисту. Надо соблюдать полярность подключения и использовать только качественные компоненты. В противном случае гарантировать правильное звучание не сможет никто.

Источники

• https://avtozvuk-info.ru/shemy-podklyucheniya-akusticheskoj-sistemy/podklyuchenie-usilitelya/kak-podklyuchit-k-avtomagnitole-usilitel-i-sabvufer-118
• https://CarAudioInfo.ru/subwoofer/kak-podklyuchit-sabvufer.html
• https://automonth.ru/podkljuchit-sabvufer-k-usilitelju/
• https://AudioTop.ru/info/kak-podklyuchit-sabvufer
• https://omagnitolah.ru/podklyuchenie/sabvufera.html
• https://dinamikservis.ru/sabvufery/podklyuchenie-sabvufera/

Янв 25, 2021

Схема подключения

Подсоединение усилителя начинается с прокладки кабелей электропитания и шнура управления, выведенного к головному акустическому устройству. Для питания используется медный кабель с изоляцией, не разрушающейся при воздействии отрицательных температур. Проводка прокладывается под обшивками пола и порогов, а затем выводится к месту установки аккумулятора (под капотом или в багажном отделении). Рекомендуется выводить к аккумулятору отрицательный и положительный кабели питания. Дополнительно в цепи предусматривается конденсатор, сглаживающий перепады напряжения.

Положительный кабель оборудуется специальным предохранителем, расположенным на расстоянии 400-500 мм от вывода батареи. Номинал вставки зависит от параметров штатных защитных устройств, расположенных в усилительном блоке. Например, при использовании в усилителе предохранителя, рассчитанного на ток 40 А, номинал защитного узла в цепи питания не должен превышать 50 А. Для соединения компонентов электропроводки используются металлические обжимаемые трубки или пайка, скрученные жилы не обеспечивают ненадежности контакта и подвержены окислению.

Затем пользователь подключает к 4-х канальному усилителю специальный шнур для синхронизации включения, идущий от магнитолы (с изоляцией синего цвета). В момент включения аудиоустройства по шнуру подается низковольтный сигнал к блоку питания усилителя. После включения дополнительного оборудования начинается трансляция звука через громкоговорители. На усилительном оборудовании предусмотрен контрольный светодиод, позволяющий визуально проверить работоспособность цепей питания.

Проигрыватель, оборудованный линейными выходами, соединяется с усилительным блоком специальными акустическими проводами с металлическим экраном, снижающим искажение звука из-за воздействия электромагнитных полей. Для магнитолы без линейных портов используется подсоединение специального адаптера, подключаемого к стандартным выходам на громкоговорители.

Акустические кабели рекомендуется прокладывать на расстоянии от электрических двигателей, цепей или компонентов системы зажигания или электронных блоков, являющихся источником помех. При проведении шнуров не допускается прижатие изолятора к металлическим кромкам панелей кузова, способным разрезать защитный слой. При коммутации усилительного модуля контролируется правильность подсоединения каналов, при ошибочной кроссировке придется переключить сигнальные кабели в верной последовательности.

К 4 динамикам подключаются акустические кабели (допускается применять заводскую проводку), которые выводятся к месту установки усилительного блока. Узел размещается в свободном пространстве под сидением пассажира, на специальном постаменте в багажном отделении или на подвесе под задней акустической полкой. Шнуры прокладываются под шумоизоляционной обшивкой пола салона. Допускается подсоединение 8 динамиков, которые соединяются попарно (параллельно либо последовательно).

При коммутации громкоговорителей к усилительному устройству требуется соблюдать полярность подключения. Отрицательные выводы динамиков подсоединяются к отрицательным контактам соответствующего канала, объединять кабели в общую магистраль с подсоединением к заземлению (кузову автомобиля) запрещается. При ошибочном подключении репродукторы транслируют сигнал вразнобой, нарушая равномерность распределения звука в салоне машины. При подсоединении саба к усилителю 4-канального типа требуется ввести корректировки в коммутационные цепи.

Подключение колонок к двум усилителям — Bi Amping

Подключение к двум усилителям является расширенным способом двухпроводного подключения, указанного выше. При этом подключении используются отдельные усилители мощности для усиления низкочастотных и высокочастотных сигналов в каждой АС. Для подключения двух стерео АС требуется четыре моно (или два стерео) усилителя одного типа. Убедитесь в том, что соединительная перемычка между клеммами акустической системы не используются, и что строго соблюдается соответствующая полярность. Если используются два стерео усилителя, рекомендуется, чтобы один усилитель использовался для усиления низкочастотного сигнала, а второй для усиления высокочастотного сигнала.

Что надо знать о колонках для выбора

Предположим, колонки у вас уже есть. Вы начали собирать с них свою аудиосистему по советам знатоков (если так, то они правильно вам посоветовали), или просто по случаю выгодно купили комплект акустики

На что надо обратить внимание?

Мощность. Этот параметр обычно указывается и в документации колонок, и на их корпусе. Следует отличать пиковую мощность, на которую колонки способны кратковременно, и номинальную. Ту мощность, на которой звук воспроизводится без искажений. Именно на второй мощности следует использовать акустику. Сопротивление. Считается, что, чем сопротивление выше, тем качественнее звук: гасятся шумы и искажения. Однако, в отличие от наушников, где значение сопротивления может колебаться в очень широком диапазоне, колонки обычно имеют сопротивление лишь от 4 до 8 Ом

Важно учесть: чем выше (при прочих равных) сопротивление, тем меньше энергопотребление колонок и, следовательно, громкость воспроизведения

Таким образом, перед тем, как выбрать усилитель звука для колонок, надо знать их данные. Усилители тоже имеют соответствующие параметры — выходная мощность и сопротивление. И они должны соответствовать у обоих устройств. Однако в реальности, конечно, сопротивление и мощность могут отличаться. Так ли это страшно?

Заблуждения пользователей

Заблуждение Нет. 1. Когда вы закончите играть, вы должны вернуть все к нормальной работе. Если вы всегда сохраняете активным одну из технологий кодирования «на лету», вы не сможете просматривать и слушать файлы с многоканальным звуком, поскольку они уже закодированы и требуют вывода напрямую в S / PDIF.

Решение: ничего менять не нужно, смотреть фильм в стерео — он разбит на 5.1, смотреть видео с треком DTS или Dolby — в идеале звук разбит на каналы. Вы также можете заметить это на плеере, который может менять звуковые дорожки, например KMPlayer.

Заблуждение Нет. 2. Кодирование стереозвука из файла mp3 с использованием Dolby Digital Live или DTS Connect «на лету» будет во много раз меньше, чем аппаратный сбой этого звука в колонках или ресивере.

Решение: Если к ресиверу подключена акустика одинакового качества, разница будет не такой значительной. Главное в настройках THX Studio Pro (или подобного «усилителя» звуковой карты) — не забыть отключить опции, создающие различные эффекты: например, это выделяет голос из общего фонового звука. Многое зависит от звуковой карты, у Creative Titanium HD все отлично».

Предыдущая запись «Синтаксическая ошибка» на Android-устройствах: как исправить?
Следующая запись Как подключить телевизор к вай фай: подробная наглядная инструкция

4 канальный усилитель на сабвуфер и колонки

Основное удобство четырёхканального НЧ блока заключается в его универсальности. Имея такой блок, не придётся приобретать дополнительный аппарат для сабвуфера, так как схема подключения саба к 4 канальному усилителю предполагает подстыковку всех, акустических систем. Четыре канала усиления предоставляют большие возможности для творчества. Низкочастотную акустическую систему не обязательно подключать по мостовое схеме, хотя такой вариант считается оптимальным. При таком подключении два канала сразу оказываются занятыми, поэтому можно подключить четырёхканальный усилитель к сабу только одним каналом, а три оставшихся использовать для других колонок.

Подключить саб к 4 канальному усилителю можно по мостовой схеме, а оставшиеся два канала использовать для подключения широкополосных громкоговорителей. Сигнал на высокочастотные динамики «пищалки», подаётся с автомобильной магнитолы через фильтры-кроссоверы.

Теория. Типы соединений

В электрике есть два типа соединений — последовательное и параллельное. При последовательном соединении сопротивление суммируется, при параллельном становится ниже, чем самое малое из соединённых. Это то, что стоит помнить и что пригодится для того, чтобы правильно подключить динамики.

Основные формулы для параллельного и последовательного подключения

Есть ещё смешанное соединение. Это когда последовательные цепочки и параллельное подключение «намешаны». В таком случае применяют формулы расчёта, постепенно приходя к одной из «чистых» схем — параллельному или последовательному.

Смешанное соединение и его преобразование в «простое»

На рисунке показано последовательное преобразование сложного смешанного соединения в простое.
