Как выкопать под фундамент углубления: рассказываем по порядку

Ширина и глубина фундамента: что нужно знать?

Схема монолитного железобетонного ленточного фундамента.

Большинство фундаментов, возводимых в малоэтажном строительстве, относятся к классу ленточных. Наиболее распространенным типом оснований являются монолитные железобетонные ленточные фундаменты. Основные параметры такого фундамента: ширина ленты и глубина заложения.

Ширина ленты определяется в соответствии с шириной будущих стен. С глубиной же, на которую нужно выкопать фундамент, все далеко не так однозначно. Некоторые застройщики полагаются на опыт соседей, т.е. какой глубины устраивалась лента под дом на соседнем участке, такой они и делают глубину заложения фундамента у себя. Когда поблизости нет участков с постройками, то глубину заложения определяют по совету рабочих строителей. Достаточно часто, в целях экономии бетона, в выкопанный котлован или траншею засыпается песчано-гравийная или гравийная подушка.

Что же касается арматуры, то в случае отсутствия проекта строители обычно просто ограничиваются несколькими стальными стержнями, брошенными на дно котлована. Процесс устройства ленточного основания в итоге выглядит так: выкапывается траншея, до половины засыпается гравием, на гравий бросаются обрезки арматуры и все это заливается бетоном. Как правило, ширина подобных лент составляет 40-50 см.

Чтобы разобраться, что в описанной выше технологии устройства ленточных оснований не так, нужно подробнее рассмотреть каждый момент.

Глубина заложения и ширина ленты рассчитываются в процессе проектирования дома, и зависят от нагрузки на основание.

Прежде всего, глубина заложения и ширина ленты ни в коем случае не определяются наугад. Данные параметры рассчитываются в процессе проектирования здания и зависят, в первую очередь, от нагрузки на основание и грунтовых условий. В случае строительства на прочных грунтах под подошвой бетонного фундамента будет достаточно ленты небольшой ширины. И наоборот, при недостаточной несущей способности фундамента даже достаточно широкая лента не спасет дом от крена и значительных осадок.

Гравийная или песчаная подушка под фундамент устраивается для обеспечения равномерной передачи нагрузки от ленты на почву. В процессе разработки траншеи вручную или экскаватором, ее дно получается неровным. Для выравнивания используются песок или гравий, которые при укладке в обязательном порядке уплотняются. В случае если песок и гравий не будут уплотнены, то со временем они обязательно осядут и под фундаментом появятся пустоты.

По этой же причине подушка редко делается толще 15 см. В некоторых случаях, чтобы заменить слабые грунты под фундамент для дома выполняют подсыпку ПГС (песчано-гравийной смесью). Толщина подобной подушки может доходить до 1 м и более. Однако она устраивается только в случае крайней и острой необходимости. Подобная подушка уплотняется послойно. Для этого используются виброплощадки или виброкатки. Если вы отсыпали в котлован или траншею сразу 50 см песчано-гравийной смеси, то качественно и правильно уплотнить ее не сможет даже массивный каток. Поэтому не рассчитывайте на то, что фронтальный погрузчик, который выполняет отсыпку, сможет уплотнить подобную подушку, просто несколько раз по ней проехав.

Прочность и надежность фундамента дома зависят от армирования бетонного основания, главное правильно расположить стержни в теле бетонной конструкции.

От того, насколько качественно будет выполнено армирование бетонного основания под дом, напрямую зависит его надежность и прочность. Все дело в том, что при неравномерном загружении фундамента или осадках в нем появляются растягивающие напряжения. В любых железобетонных конструкциях за восприятие растягивающих нагрузок отвечает именно арматура. Бетон работает лишь на сжатие

В результате получается, что если при устройстве ленты был использован очень прочный бетон, но качественному армированию фундамента не было уделено достаточное внимание, то после строительства дома могут начать появляться трещины. А трещины фундамента, в свою очередь, обязательно станут причиной появления трещин в вышележащих конструкциях

Именно поэтому очень важно не просто добавить в бетон арматуру, но и подобрать правильный диаметр и грамотно расположить стержни в теле бетонной конструкции

Зачем нужно делать углубление подвала ниже подошвы фундамента?

Углубление существующего цокольного или подвального помещения делают в основном для того, чтобы увеличить расстояние между полом и потолком, что придаёт пространству дополнительные преимущества и удобства:

  • Маленькое неэксплуатируемое помещение благодаря углублению можно сделать эксплуатируемым и разместить там оборудование или зону отдыха;
  • Соответствие нормам – Иногда существующие цокольные пространства углубляют для того, чтобы превратить их в магазины, кафе, аптеки и другие учреждения, где требуется определённый стандарт по высоте потолков.

Углубление для создания нового пространства делают в основном для:

  • Увеличения эксплуатируемого пространства;
  • Устройства склада или погреба;
  • Устройства технического помещения;
  • Устройство нового жилого помещения.

Траншея под водопровод

Многие мастера задаются вопросом, как прокопать траншею для водопровода. Принцип ее выполнения тот же, что и при рытье углубления под базис. Глубина такой траншеи будет составлять от 1,5 до 2 м.

Если же хозяин участка по каким-то причинам не имеет возможности устраивать такой глубокий котлован, или просто не желает этого делать, выходом станет теплоизоляция трубы. Утепленная труба может укладываться на глубину до 0,5 м.

В случае, когда водозабор выполняется из колодца, то рыть траншею следует под определенным углом. Если все сделать правильно, жидкость не будет застаиваться в трубах – она стечет в сторону скважины.

Такие земляные работы весьма трудоемкие и отнимают большое количество физических ресурсов. Перед началом их выполнения стоит очень внимательно все рассчитать и спланировать.

Грамотно выполненная траншея – важная составляющая успеха при строительстве базиса, являющегося основой готового строения

Именно поэтому так важно подходить к данной работе со всей ответственностью. Если мастер сомневается в своих силах, или ему недостает навыков, лучшим решением станет приглашение бригады специалистов

Сколько стоит выкопать траншею под фундамент? За 1 кубический метр выбранной почвы хозяину участка придется заплатить минимум 800 рублей. Точные расценки зависят от сложности и объема работ, а также от характеристик грунта, преобладающего на участке.

Видео: как правильно копать траншею.

Чем копать: трактором или своими руками?

Разметка фундамента

После выбора места строительства на участке могут потребоваться первичные земельные работы — сглаживание неровностей рельефа, выкорчевывание деревьев и кустарников, удаление крупных камней. С помощью геодезических нивелиров контролируют профиль местности. Затем приступают к разметке фундамента, которая обычно выполняется методом «золотого треугольника».

Представьте геометрическую фигуру в виде прямоугольного треугольника с катетами длиной 3 метра и 4 метра. Воспользовавшись теоремой Пифагора, несложно определить, что длина его гипотенузы составит ровно 5 метров. Это и есть «золотой треугольник», который поможет правильно разметить углы фундамента. Работа проводится в четыре этапа:

Устанавливается первый, «отправной» колышек внешнего периметра.

От отправного колышка по направлению одной из стен отмеряют 4 метра, отмечают ещё одним колышком.

Воспользовавшись простым угольником или «на глазок» отмеряют 3 метра от отправного колышка перпендикулярно четырехметровой отметке, вновь ставят колышек.

Контролируют расстояние межу колышками № 2 и 3 — оно делается ровно 5 метров. Если расстояние отличается от номинального, колья переставляют, постоянно контролируя длины сторон треугольника.

Аналогичным методом размечают все остальные углы внешнего периметра. Когда их места точно определены, угловые колья соединяют нитью или леской. Внутренний периметр размечают с помощью рулетки. Поверить точность разметки можно, сравнив диагонали в прямоугольном фундаменте. Их длины делают равными.

Плюсы и минусы

Прежде чем принять окончательное решение заглубляться с помощью рассматриваемого типа конструкций, стоит изучить плюсы и минусы разновидностей ленточного фундамента. Фундамент ленточный глубокого заложения обладает следующими преимуществами:

  • возможность устройства подвала;
  • простота технологии;
  • высокая надежность;
  • применение для пучинистых грунтов.

Заглубленный ленточный фундамент имеет и недостатки:

  • большие объемы земляных работ;
  • высокую стоимость и трудоемкость;
  • необходимость устройства дренажа;
  • сложность применения при высоком уровне грунтовых вод.

В некоторых случаях разумным решением станет монтаж ленточного фундамента мелкого заложения. Вариант имеет следующие плюсы:

  • сниженная стоимость;
  • нет необходимости в больших объемах земляных работ;
  • возможность использовать при расположении УГВ дольше чем на 1,5 м от поверхности земли.

Но строительство ленточного фундамента такого типа доступно не во всех случаях. Этот железобетонный вариант имеет несколько минусов:

  • не рекомендуется для пучинистых грунтов (если другого выбора нет, делают надежную гидроизоляцию, дренаж, ливневую канализацию и утепление);
  • не подходит для зданий с подвалом;
  • не может использоваться при расположении УГВ выше 1,5 м от поверхности.

Подготовка

С уточнением размеров подбор подошвы фундамента закончен. Можно приступать к практическим этапам и непосредственно заняться устройством ленточного фундамента с подошвой. Для этого роется котлован, на дне которого выполняется разметка, максимально четко обозначающая, расположение железобетонной конструкции.

Для удобства ориентирования рекомендуется задействовать вешки, выставленные геодезистами в момент «разбивки» строительной площадки, выполняемой перед началом земляных работ.

Угловые точки внизу находятся с помощью разметочного шнура, натянутого по вешкам и отвесу.

На дне ямы, по ее отвесной стене, забивается пара вешек, изготовленных из отходов арматуры, так как при бетонировании фундамента вынимать их не следует. Промежуток между такими вешками должен быть равен длине стены, определенной архитектурным проектом.

Чтобы было легче разметить оставшиеся угловые участки, рекомендуется определить значение их диагонали. Такие вычисления не вызывают сложностей, но, если нет лишнего времени для математических вычислений, следует воспользоваться услугами специалистов.

Для удобства выполнения расчетов необходима бригада из трех человек. Вся процедура заключается в следующих действиях: в точках, обозначенных вешками, два рабочих удерживают по ленте от рулеток, а третий их растягивает с таким расчетом, чтобы добиться их пересечения в точке обозначения длин диагонали и стены. В месте, где ленты пересекаются, устанавливается очередная вешка.

Чтобы проверить правильность выполненной разметки, несколько раз уточняются расстояния между вешками. После этого натягивается шнур, обозначающий контур будущей железобетонной конструкции.

Устройство гидроизоляции при углублении подвала

Если новое пространство создаётся методом углубления, то оно обязательно будет находиться под землёй, а это значит, то что на него обязательно будет воздействовать скопившиеся в грунте влага и грунтовые воды (при их наличии). Многие люди углубляют свои подвалы и совсем не думают об их гидроизоляции, что в итоге приводит к тому, что сделанное помещение просто невозможно эксплуатировать, так как оно затоплено или покрылось плесенью и грибком.

Одно из самых важных мероприятий при устройстве углубления конструкции ниже уровня залегания грунта — это сделать надёжную и качественную гидроизоляцию. Именно для этого, при проведении подобных работ лучше всего вызвать профессиональную компанию по гидроизоляции, которая сможет не только углубить пространство, но и защитить его от проникновения воды и влаги.

Как правильно сделать гидроизоляцию?

Для того чтобы обеспечить новому помещению надёжную защиту от воды, к вопросу углубления надо подойти с пониманием технологии гидроизоляции.

Этапы установки гидроизоляционного барьера:

  1. Сперва на грунтовом полу устанавливается армированная подбетонка с подушкой из щебня – это жёсткое основание, на которое потом будет уложена гидроизоляция.
  2. В связанный армированный каркас для заливки стен устанавливается специальная гидрошпонка (набухающий шнур), который будет служить для герметизации холодных швов .
  3. После заливки стен и демонтажа опалубки на подбетонку наносится гидроизоляция с заходом на стены до самого верха стены или до уровня грунта. Переход с горизонта на вертикаль обязательно нужно делать через галтель или небольшой плинтус, чтобы при переходе не было 90 градусов.
  4. Сделанная гидроизоляция прижимается на горизонте с помощью последующей заливки плиты основания, а на стенах с помощью построенных прижимных стен, например, из кирпича.
  5. На залитую плиту рекомендуется нанести ещё один слой гидроизоляции и его тоже завести на стены.

Рассмотрим устройство каждого из типов фундамента отдельно

Разметка фундамента под дом 3х3 м

Ленточный фундамент представляет собой траншеи, заполненные железобетоном, бутобетоном, кирпичом или фундаментными железобетонными блоками. Траншеи копаются непосредственно под стенами.

Материал, используемый для фундамента, зависит от типа грунта:

  • Кирпичный фундамент. Используется крайне редко, в основном для наружной части фундамента. Данный тип может быть использован на глиняном грунте. Ни в коем случае нельзя его применять при повышенном уровне грунтовых вод.
  • Бутобетон. Применяется на скалистых либо песчаных грунтах.
  • Бетонные плиты и литой железобетон используется на глиняных грунтах.

Плюсы данного фундамента заключаются в следующем:

  • Подходит для строительства на любом грунте.
  • Возможность размещения под постройкой подвала.
  • Более дешевый и простой чем плитный.

Ленточный фундамент может быть:

  • Мелкозаглубленый. Используется на устойчивых, стабильных грунтах и для строительства легких построек. Глубина траншеи для такого грунта не превышает 70 см, то есть, не проходит глубже уровня промерзания грунта.
  • Заглубленный фундамент. Используется только для тяжелых построек. Глубина траншеи для такого грунта проходит дальше уровня промерзания земли. Такой тип фундамента хорош тем, что является устойчивым к сдвигам грунта. Однако только при условии что здание, стоящее на нем будет достаточно тяжелым.
  • Монолит. Внутреннее пространство граней заливается бетоном.
  • Сборная лента. Данный тип фундамента не заливается раствором, а собирается из отдельных железобетонных фундаментных плит.

Разметка внешнего контура фундамента

Свайный фундамент

Если грунт, на котором строится дом слишком слабый чтобы удержать постройку, либо слишком неровный, разумным решением будет свайный фундамент.

Благодаря тому, что сваи проникают довольно глубоко, появляется возможность миновать слабые слои и поставить опору на более сильные. Сверху на сваи устанавливаются балки и стены, таким образом, получается устойчивый фундамент.

Сваи бывают следующих типов:

  • Забивные. Массивные, длинные, армированные бетонные сваи с заостренным концом. Углубляется в грунт путем забивания с помощью специальной техники. Обычно не используется в частном строительстве небольших домов, так как использование техники, является довольно затратным удовольствием.
  • Буронабивные. Вместо того чтобы вбивать готовые сваи, в грунте пробуриваются скважины, которые заполняются бетоном, высота верхушек которых регулируется в зависимости от плана постройки. Могут быть армированные или же неармированные.
  • Винтовые. Металлические, заостренные сваи с винтами на конце. Это дает возможность более простым способом углубить их на необходимую глубину. Такой тип фундамента чаще используется в негабаритных частных постройках.

Плитный фундамент

Универсальный, надежный и самый дорогой тип фундамента. Монолитная железобетонная плита отливается на «подушке» под размер дома или немного больше. При движении грунта, подушка может плавать, что придает строению устойчивости.

Плитный фундамент может быть следующих типов:

  • Мелкозаглубленный плитный фундамент. Устанавливается на поверхности грунта. Минусом такого фундамента является то что исключается возможность строительства подвала.
  • Заглубленный плитный фундамент. При его строительстве вырывается яма с ровными стенами под размер дома, по дну выливается плита. При использовании данного фундамента возможно строительство подвала.

Схема разметки фундамента с учетом установленных норм расстояния до соседнего участка

Столбчатый фундамент

Является самым простым и дешевым, однако, и самым ненадежным фундаментом. Суть его заключается в том, что по периметру обозначения контуров стен устанавливаются невысокие столбы из кирпича, камней или бута. Устанавливаются они в наиболее ответственных местах, расстояние между ними от 1,2 до 2,5 метров.

Сверху устанавливается связующая балка, которая и формирует основу для будущего строения. Так же существует углубляющийся тип столбчатого фундамента. В местах основных опорных мест бурятся скважины, которые заливаются бетоном и армируются.

Снизу, для большей устойчивости, такие столбы расширены. Столбчатый фундамент устанавливается только на устойчивых фундаментах, и подходит лишь для малоэтажных, легких построек. Кроме того исключается строительство подвала.

Перечень необходимых мероприятий

После учета всех факторов риска и проведения экономических расчетов, составления калькуляции на затраты по устройству подвальной части дома наступает момент создания технического плана производства работ.

Комплекс работ по устройству основания и стен подвала ниже подошвы фундамента рекомендуется проводить в несколько этапов:

  1. Вначале необходимо определиться с местом расположения подвала: будет ли он размещен под всей площадью дома или под определенной комнатой.
  2. Производится разметка подвальной части с учетом толщины наружных стен. Стандартный погреб обычно имеет размеры 2 метра по ширине,3 м по длине и 2 метра по высоте. Правильность линейных размеров проверяют по правилу равенства диагоналей прямоугольной фигуры. Намеченные контурные линии прорезаются «болгаркой».
  3. После нанесения разметки производится демонтаж цементно-песчаной стяжки в выбранном помещении над будущим подвалом. Разборка цементной поверхности производится с помощью электрического отбойного молотка, а для разборки армирования пола можно применить угловую дисковую пилу «болгарку» с алмазным сменным диском.
  4. После разборки бетонного покрытия пола наступает очередь выполнения земляных работ. Котлован копается на проектную глубину подвала с учетом подсыпки и конструкции пола. Расходы на бетонную смесь при возведении стен можно значительно уменьшить, если при рытье котлована боковые поверхности сделать максимально ровными.
  5. Земляное основание вырытого котлована тщательно выравнивают и выполняют шлаковой подсыпкой толщиной 100 мм, которую необходимо уплотнить и пролить водою до получения ровной горизонтальной плотной поверхности.
  6. На подготовленном основании подвала устраивается монолитная железобетонная плита толщиной 100 – 150 мм. В качестве альтернативы можно использовать плоские асбоцементные листы.
  7. Стены и полы обязательно покрываются двухслойной оклеечной гидроизоляцией рубероидом или другим кровельным рулонным материалом.
  8. На следующем этапе необходимо произвести монтаж опалубки стен погреба. Для бетонирования стен подвала возможна установка двух видов опалубки: съемной или несъемной. Съемная опалубка изготавливается из досок или дощатых щитов и устанавливается в виде прямоугольного короба на дно котлована. Чтобы конструкция опалубки получилась жесткая, в угловые части рекомендуется забить квадратные деревянные бруски. При использовании несъемной опалубочной системы деревянные конструкции раскрепляют перемычками, которые устанавливаются между стенками опалубки.
  9. После установки и проверки надежности опалубки заливают бетонную смесь, не забывая уплотнять ее. Для этой цели используют строительный вибратор или обыкновенную штыковую лопату.

При устройстве бетонных стен подвала важно не забыть об устройстве 2-х отверстий для вентиляции погреба. Одно из них выполняется на расстоянии 300 мм от поверхности стен и выше уровня пола на 500 мм, а второе необходимо расположить на 500 мм ниже уровня перекрытия

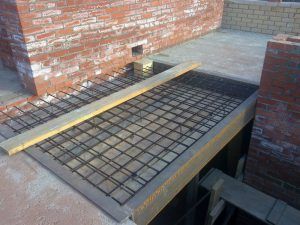

Устройство армированного перекрытия подвальной части

Если размеры подвала полностью совпадают с размерами верхнего помещения и при демонтажных работах бетонные полы первого этажа были полностью разрушены, то необходимо выполнить новое монолитное железобетонное перекрытие:

  1. По периметру на новые бетонные стены подвала укладываются металлические двутавровые балки, которые крепятся к предварительно установленным закладным деталям методом сварки. В качестве горизонтальной опалубки можно использовать ламинированную фанеру или OSB плиту толщиной 10,5 или 12,5 мм. Снизу щиты опалубки фиксируются вертикальными раздвижными стойками.
  2. После монтажа опалубки укладывают арматурный каркас из металлической арматуры периодического сечения диаметром от 12 до 18 мм, выполненный в виде сетки с ячейкой 150 – 200 мм.
  3. Бетонирование монолитного перекрытия подвала необходимо выполнять лишь после полного высыхания бетонных стен. Выполненное железобетонное покрытие обычно набирает 100% прочность в течение 1-го месяца. Щиты опалубки можно снимать через 2 недели после заливки при набирании 70% прочности бетонной смеси.

При выполнении работ по устройству подвальной части необходимо выполнить наружную отмостку с системой водоотведения вокруг дома, потому что именно она играет роль защитного барьера от попадания атмосферной влаги в подвал.

При сложном или крутопадающем рельефе участка не стоит отказываться от воплощения желания устройства подвала в существующем здании. Особенности рельефа позволяют создавать выразительные архитектурные решения, снижая при этом объемы земляных работ.

Источник

Отвод воды из котлована

Чтобы понизить уровень грунтовых вод, потребуется сделать водоотведение перед рытьём котлована. На участке появиться поверхностные воды могут:

  • при атмосферных осадках;
  • с соседних участков.

Чтобы предотвратить появление воды на вашем участке с соседней территории, надо обустроить нагорный отлив для их перехвата. Размер водоотлива должен быть не менее 0,5 на 0,5 м.

Рекомендуем: Как быстро и бесплатно оформить разрешение на строительство частного дома? Перечень документов, сколько действует

Если на стройплощадке сильное обводнение, необходимо сделать дренажную систему открытого или закрытого типа. Открытый тип эффективен, если глубина воды понижена на 0,4 м. Для этого достаточно выкопать канаву глубиной 0,7 м. На дно канавы надо положить песок и гравий.

Закрытый дренаж делается с уклоном в сторону. На его дно укладываются перфорированные трубы.

Рекомендуем к прочтению: Скважина на воду своими руками

Как копать траншею под фундамент

После того как вы убедились, что расстановка вашего дома выполнена верно, вы можете приступить к началу рытья траншеи под фундамент. Как мы уже говорили, существуют случаи, в которых вы не можете арендовать гидравлический экскаватор, так что вы должны использовать традиционный метод: рыть траншею лопатами

Хотя это может показаться простой процесс, мы можем заверить вас что это сложно, но если вы обратите внимание на наши рекомендации, вам это покажется легким

Во-первых, нужно отметить на земле размеченные линии будущей траншеи

Важно предусмотреть, куда вы будете скидывать грунт

Если вам придется копать траншею, рядом с вашим домом, вы должны обратить особое внимание на то, как это может отразиться на жесткости конструкции вашего дома. Вы должны убедиться, что вы копая траншеи не повредите фундамент дома

Работайте внимательно и терпеливо, любая ошибка вам создаст больше проблем. Как ни странно, есть много людей, которые думают, что фундамент не важен, его же не видно. Ничто не может быть более ошибочным, поэтому убедитесь, что вы строите фундамент в соответствии с планами, иначе ваша безопасность находится под угрозой.

Если на вашем пути встречаются бетонные помехи, используйте молоток для разбивки бетона или отбойный молоток. Бетонные камни встречаются если вы делаете пристройку.

Продолжайте копать траншею под фундамент в соответствии с планами, и убедитесь, что вы складываете почву рядом с площадкой строительства, в дальнейшем вы будете нуждаться в земле, чтобы заполнить фундамент.

Вы можете транспортировать почву с помощью тачки. Тачка – удобный инструмент, поскольку она позволяет перенести в почву со строительной площадки, не прикладывая особых усилий.

Так же можно сделать мостики для того чтобы было без труда перевозить на тачке грунт по ним.

Когда копаете траншею фундамент, важно, убедиться, что её дно идеально выравнено. Используйте лазерный уровень или уровень воды, чтобы сделать видимыми знаки на четырех столбах, установленных на каждом углу траншей

Далее, используйте рулетку для измерения расстояния от знаков отмеченных лазерным уровнем до дна траншеи. Если четыре глубины равны, это означает, что уголки вашей траншеи является в должном уровне. Если глубин разные, вы должны настроить их соответствующим образом

Используйте лазерный уровень или уровень воды, чтобы сделать видимыми знаки на четырех столбах, установленных на каждом углу траншей. Далее, используйте рулетку для измерения расстояния от знаков отмеченных лазерным уровнем до дна траншеи. Если четыре глубины равны, это означает, что уголки вашей траншеи является в должном уровне. Если глубин разные, вы должны настроить их соответствующим образом.

Прочитайте больше о том как построить опалубку для фундамента.

Спасибо за чтение нашей статьи Как выкопать траншею под фундамент и мы рекомендуем, чтобы вы прочли остальные наши статьи. Не забудьте поделиться с друзьями, с помощью социальных кнопок.

Копка с применением спецтехники

Земляные работы лучше всего производить с помощью спецтехники – экскаватора. Особенно в том случае, если копают не только траншею под ленточный фундамент, но и большую яму под цокольный этаж или подвал. С помощью техники копка траншеи под фундамент экскаватором производится максимально быстро и легко. Экскаватором удобно грузить грунт в автомобиль при его вывозе.


Экскаватор быстро выкопает траншею под фундамент, останется только подровнять стенки

Недостатки этого способа:

  • неровные стены траншеи или котлована;
  • требуется много места для передвижения, работы, разворота ковша экскаватора и выброса грунта;
  • нижний неплодородный слой почвы смешивается с верхним плодородным;
  • можно повредить соседние строения и деревья;
  • работа спецтехники стоит дороже ручного рытья.

Особенности в определении глубины и ширины траншеи

Размеры фундаментной ленты определены инженерным расчетом и должны быть выполнены в полном соответствии с проектными решениями. Но необходимая глубина и ширина траншеи всегда больше поперечного сечения фундамента. Это связано с необходимостью устройства подстилающей щебеночно-песчаной подушки, установки опалубки, а так же выполнения гидроизоляционных работ после затвердения бетона или окончания кладки.

Поэтому глубина траншеи всегда на 25-30 см больше, чем заглубление фундаментной ленты. Ширина траншеи должна быть на 60 см больше ширины фундамента со стороны наружной изолируемой поверхности и на 30 см с внутренней стороны для возможности установки опалубочных щитов. Если почва не плотная и возможно его осыпание, необходимо предусмотреть наличие уклона стенок, величина угла которого определяется в зависимости от типа грунта.

Инструменты

Делать разбивку участка необходимо с помощью специально предназначенных для этого инструментов, так что перед тем, как приступить к выполнению такого рода работ, рекомендуется запастись такими инструментами, как:

  • рулетка. Длина измерительной ленты должна быть равна или больше, чем длина диагонали. Можно пользоваться и приспособлением более короткое, но это вызовет дополнительные сложности со стыковкой;
  • деревянные колья нужны, чтобы закреплять бечевку у земли после того, как разметка будет перенесена в плоскость пониже;
  • угольник понадобится только для того, чтобы сверять углы в 90 градусов, но не помешает иметь и 30, и 60 градусов;
  • шнур или бечевка для проведения разметки;
  • крепления нужны для того, чтобы закрепить бечевку на кольях. Можно использовать прищепки, гвозди, зажимы – все, что для этого подойдет;
  • лазерный нивелир или теодолит, а также можно использовать более дешевый строительный уровень – ватерпас. Однако нужно знать, что работать с лазерным уровнем намного проще и быстрее.

Обустройство погреба внутри помещения

Разметка

Определите место расположения подвала в доме: под всей площадью или в определённой комнате. Для удобства монтажа вентиляции (трубу выводим на улицу, по стенам здания), лучше ориентироваться ближе к внешним стенам или углам дома.
При разметке учитывайте толщину стен для того, чтобы получить «чистые» размеры погреба. Как правило, его габариты 2х3х2 (ширина, длина, глубина).
Обязательное условие при нанесении разметки: равенство диагоналей прямоугольника.

Демонтаж стяжки

Демонтаж стяжки

Затраты времени и усилий на демонтаж бетонной стяжки будут зависеть от толщины слоя и наличия в нём арматуры. Все просто если бетонный пол уложен тонким слоем. Вам потребуются:

  • угловая шлифовальная машина (болгарка);
  • алмазный диск по бетону;
  • перфоратор.

Края обозначенного прямоугольника прорезаются болгаркой, затем перфоратором демонтируется внутренняя площадь.
Если стяжка лежит толстым армированным слоем, то при работе с отбойником, дойдя до металлических прутьев, очистите их от бетонной пыли и срежьте УШМ, поменяв круг на диск по металлу.

Котлован

Яма копается на глубину подвального помещения, плюс 0,3 м на толщину подсыпки и перекрытия.
Стены должны быть максимально ровными для того, чтобы уменьшить расходы бетона при возведении стен.
Выравниваем дно котлована и делаем подсыпку шлаком толщиной 0,1 м, проливаем и утрамбовываем.
На подготовленное дно заливается железобетонная плита либо укладываются асбоцементные плиты.
Стены и основание подвала после возведения необходимо покрыть двухслойной гидроизоляцией, верхние края которой будут надёжно закреплены на стыке с подошвой фундамента дома при помощи газовой горелки.

Опалубка

Опалубка в подвальном помещении бывает двух видов:

  • съёмная;
  • несъемная.

Несъемная опалубка подвала

Для монтажа съёмной опалубки используем деревянные доски или щиты необходимого размера. Из них сколачивается прямоугольный короб меньше размера погреба на толщину стен. Устанавливаем опалубку на дно котлована. В углы набиваем квадратные бруски для жёсткости конструкции. Если пол подвала ещё не бетонирован, то вбиваем железные прутья с внешних сторон от опалубки. Они послужат распорками для фиксации конструкции. Также роль распорок при устройстве опалубки могут выполнить металлические горизонтальные прутья, выступающие за края опалубки и надёжно закреплённые стяжными винтами или обычными гайками подходящего диаметра. После снятия опалубки концы спиливаются болгаркой, а оставшаяся внутри бетона часть послужит усилением конструкции.
При использовании несъемной опалубки распорками послужат перемычки, устанавливаемые между стенками опалубки.
Заливая бетон, не забывайте простукивать опалубку молотком для того, чтобы не образовывались пустоты и стена получилась монолитной.

Расположение у внешних стен здания по диагонали друг от друга.

Перекрытие

Армированное перекрытие подвала

Если бетонная стяжка пола первого этажа была снята по всему периметру погреба, то при помощи балок двутавров заливаем новое перекрытие. Балки крепятся методом сварки к закладным. Опалубкой послужат 20 мм листы УСБ, заложенные под балки. Для крепления используются вертикальные раздвижные распорки.
Монтаж и заливка перекрытия возможны только после полного высыхания стен. В зависимости от погодных условий и влажности в помещении может потребоваться от двух до трех недель.
Бетонное перекрытие в течение месяца выстаивается и сохнет. Опалубку демонтируют после 2 недельного срока.

Подвал и грунтовые воды

Перед принятием решения по углублению подвала ниже уровня подошвы фундамента важно определить горизонт залегания грунтовой влаги. Чтобы «не утопить» все вложения и не проделать трудоемкую работу впустую, лучше всего самому застройщику определить глубину возникновения грунтовой воды на участке

Специалисты — строители советуют в середине самого жаркого летнего месяца выкопать рядом с домом яму глубиной от 1,5 до 2 м и в течение 2-х суток понаблюдать: появится ли на дне вода или нет. При отсутствии такой возможности наблюдения можно обратиться за помощью к соседям, у которых уже есть подвальные помещения

Чтобы «не утопить» все вложения и не проделать трудоемкую работу впустую, лучше всего самому застройщику определить глубину возникновения грунтовой воды на участке. Специалисты — строители советуют в середине самого жаркого летнего месяца выкопать рядом с домом яму глубиной от 1,5 до 2 м и в течение 2-х суток понаблюдать: появится ли на дне вода или нет. При отсутствии такой возможности наблюдения можно обратиться за помощью к соседям, у которых уже есть подвальные помещения.

Ознакомиться с примером определения уровня грунтовых вод можно:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
