Выбор автоматического выключателя: виды и характеристики электрических автоматов

Как выбрать автоматический выключатель?

Что же такое автоматический выключатель (АВ) и почему его нужно выбирать?

По своей сути это электромеханическое устройство, которое выполняет функционал по прерыванию токов короткого замыкания и токов перегрузки в сети, защищая ее и подключенные электроприемники от повреждений и возгорания, служит для ее замыкания и размыкания в нормальных условиях при протекании рабочих токов нагрузки. Прерывание сверхтоков или токов короткого замыкания происходит соответственно в автоматическом режиме. А выбрать его нужно правильно для того, чтобы прерывал он их надежно, своевременно и селективно.

Основные «действующие лица» в работе типового выключателя – тепловой и электромагнитный расцепители, являющиеся исполнительными механизмами. Тепловой расцепитель освобождает удерживающее устройство и вызывает срабатывание АВ при перегрузке сети, а электромагнитный – при коротком замыкании.

Характеристики автоматических выключателей

Основные характеристики АВ, в том числе в соответствии с ГОСТ Р 50345-2010, определяемые и оцениваемые при выборе: 1) количество полюсов (одно-, двух-, трех- и четырехполюсные), с учетом количества фазных проводников подключаемой сети и нулевого провода; 2) номинальное рабочее напряжение; 3) номинальный ток; 4) диапазон токов мгновенного расцепления, определяемый классом выключателя – А, B, C, D, K, Z. 5) отключающая способность.

Расчетом автоматических выключателей для объектов промышленности, как правило, занимаются проектные институты и используют для этого специальные методики и программное обеспечение. По ним оцениваются величины нагрузок, выбираются проводники, рассчитываются токи КЗ на различных участках цепи и потом выбираются АВ, составляются карты селективности. Серьезными расчетами при монтаже устройств домашней электросети никто не занимается. Вполне достаточно произвести подбор выключателя по номинальному току и току мгновенного расцепления.

Общая логика и цепочка подбора АВ приведены ниже.

Для любой цепи, в которой устанавливается АВ, номинальный ток защитного аппарата должен быть выбран после оценки мощности, потребляемой электроприемниками. При этом следует понимать, что АВ предназначены защищать от перегрузки не сами электроприборы, а сеть, к которой они подключаются.

Например, когда состав, характеристики и группы электроприборов определены, то последовательность расчета такая: • высчитывается совокупная мощность всех без исключения электроприемников, запитываемых от конкретного АВ, рассчитывается сила тока. Возьмем для наглядности суммарную мощность нагрузки, равную 3000 Вт, тогда ток I = 3000 / 220 = 13,6 A. • выбирается стандартный автоматический выключатель с самым близким значением номинального тока из номинального ряда (6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А) не менее рассчитанной величины силы тока нагрузки — In≥I. Выбираем АВ c In=16А.

Для упрощения подбора в статье приведена таблица соотношения между номиналом АВ, мощностью подключаемой нагрузки, схемой подключения и количеством полюсов.

Далее подбирается класс автоматического выключателя для отключения токов КЗ.

Классы или типы автоматических выключателей

Характер коммутационных процессов в сети предъявляет определенные требования к аппаратам при питании различного вида нагрузок. Поэтому АВ производителями выпускаются нескольких типов, каждый из которых отличается чувствительностью. Величина 3*Iн означает, что автомат отключится в случае, если величина сверхтока будет в 3 и более раз выше его номинала.

Для бытового применения вполне достаточно выключателей типов В, С. Все же следует учитывать, что АВ рассчитаны производителями на определенное число срабатываний. Поэтому не рекомендуется использовать автоматы в качестве выключателя нагрузки – это приводит к преждевременному изнашиванию механизма и подгоранию контактов.

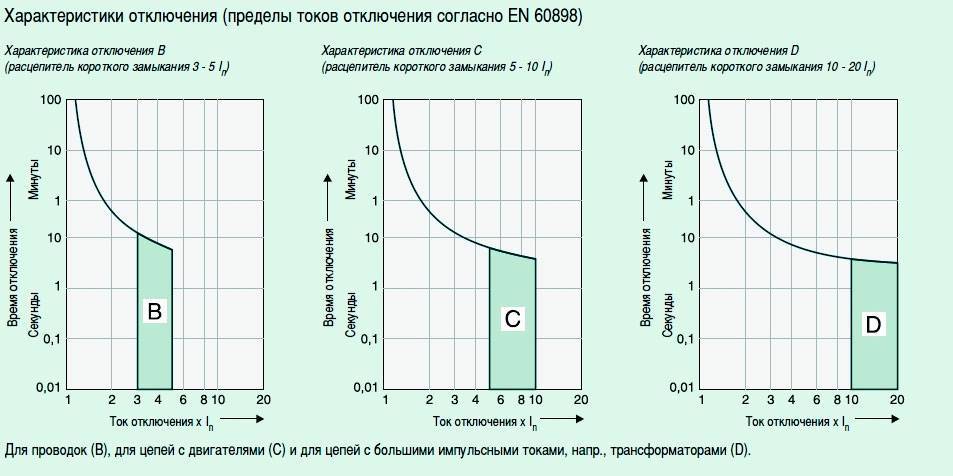

Характеристика срабатывания

Чувствительность электромагнитных расцепителей регламентируется параметром, называемым характеристикой срабатывания, иногда ее называют группой срабатывания, обозначается одной латинской буквой, на корпусе автомата ее пишут прямо перед его номиналом, например надпись C16 означает, что номинальный ток автомата 16А, характеристика С (наиболее, кстати, распространенная). Менее популярны автоматы с характеристиками B и D, в основном на этих трех группах и строится токовая защита бытовых сетей. Но есть автоматы и с другими характеристиками.

Это усредненные графики, на самом деле допускается некоторый разброс по времени срабатывания тепловой защиты. Если вас интересуют подробности, то жмите сюда.

Как подобрать автоматический выключатель для двигателя

Правильный подбор автоматического выключателя для защити электродвигателя имеет огромное значение для оборудования. Надежность работы, защита двигателя от аварийных режимов работы и проводки напрямую зависит от подбора автоматического выключателя.

В этой статье наведем условия выбора автоматического выключателя для защиты электродвигателя. Для того чтобы выбрать автоматический выключатель необходимо знать:

— номинальный ток двигателя;

— кратность пускового тока к номинальному;

— максимально допустимый ток электропроводки.

Номинальный ток двигателя

– это ток который имеет электродвигатель во время работы при номинальной мощности. Он указывается на паспорте электродвигателе или берется с таблиц паспортных данных электродвигателей.

Кратность пускового тока к номинальному

– это соотношение пускового ток который возникает в электродвигателе во время пуска к номинальному. Он тоже указывается на паспорте электродвигателя или в таблицах электродвигателей.

Максимально допустимый ток электропроводки

– это допустимый ток, который может проходить по проводу, кабеля, что подключен к электродвигателю.

Условия для правильного выбора автоматического выключателя

для защиты электродвигателя:

— номинальный ток автоматического выключателя должен бить больше или равен номинальному току электродвигателя. Например: ток электродвигателя АИР112М4У2 Ін. дв. =11,4А выбираем автоматический выключатель ВА51Г2534 на номинальный ток Ін. = 25А и ток расцепителя Ін..рас. = 12.5А.

После этого проверим автоматический выключатель на не срабатывания при пуске электродвигателя используя условие :

Iу.е.>kзап. · kр.у ·kр.п. ·Iн.дв ·kі

Обратите внимание

где Kзап . — коэффициент запаса, который учитывает колебания напряжения, Kзап . = 1,1 ;

kр.у — коэффициент, который учитывает неточность вставки по току срабатывания электромагнитного расцепителя автоматического выключателя , Kр.у = 1,2 ;

kр.п. — коэффициент, который учитывает возможное отклонение пускового тока от его номинального, kр.п. = 1,2 ;

K і — каталожная кратность пускового тока электродвигателя;

Iн.дв — номинальный ток двигателя , А.

Iу.е = 14 · Iн.рос = 14 · 12,5 = 175А

З таблицы электродвигателей находим K і = 7,0 для электродвигателя АИР112М4У2.

Подставляем в условие и определяем

175А > 1,1·1,2·1,2·7,0·11,4

175А > 126,4А

Условие выполнилось, следовательно, автоматический выключатель не сработает при запуске двигателя.

— номинальный ток автоматического выключателя должен быть меньше предельно допустимого тока кабеля которым питается электродвигатель. Например: подключение сделано кабелем АВРГ (3х2,5) который имеет допустимый ток Iдоп =27А. Для водного автомата для защиты электродвигателя условие выполняется потому, что Iдоп =27А > Ін. = 25А .

В этой статье вы узнали как правильно, используя условия выбора правильно подобрать автоматический выключатель для защиты электродвигателя.

Выбор автоматического выключателя по току

Почему автоматические выключатели необходимо выбрать по току. Это тот основной параметр, который напрямую влияет на безопасность кабельной линии. А автоматический выключатель создан только для того, чтобы защитить именно кабель от его разрушения.

Мы с вами понимаем, что при превышении в цепи силы тока, на которую рассчитан по сечению кабель: он будет нагреваться. Чем чаше и сильнее это будет происходить, тем быстрее разрушится его изоляция. Нам этого точно ненужно.

Итак, первая характеристика:

#1 — Номинальный ток

Основная характеристика по какой необходимо выбирать автоматический выключатель — номинальный ток.

Что означает ток номинальный? При номинальном токе автомат может бесконечно долго работать без отключения. Это его штатный режим работы.

Для защиты кабеля дома от перегрузки автоматический выключатель имеет в своей конструкции электромагнитный и тепловой расцепитель. От того как они сработают отвечают время токовые характеристики:

#2 — Что означают время токовые характеристики автоматических выключателей?

Электромагнитный расцепитель срабатывает, когда номинальный ток превышен в несколько раз и отключает цепь практически моментально.

Электромагнитный расцепитель — это по своей сути электромагнит, который притянет рычаг автоматического выключателя при прохождении через него очень большого тока и защитит кабель от короткого замыкания.

А, что произойдет если ток превышен, но ненамного?

В этом случае сработает тепловой расцепитель. При повышении силы тока будет происходить нагрев, чем больше будет превышен ток тем быстрее сработает тепловой расцепитель.

Основные характеристики

Одной из основных характеристик вводного автомата является так называемая «предельная коммутационная стойкость» (ПКС), которую принято определять как максимальную отключающую и включающую способности. Каждая из них представляется как наибольшее значение тока в коммутируемой цепи, которую способен разомкнуть (замкнуть) данный аппарат с одновременным гашением возникающей при этом электрической дуги.

Обратите внимание! С другой стороны, под такой способностью понимается максимальное значение тока КЗ, при котором автомат отключается несколько раз, оставаясь при этом вполне исправным. Этот эксплуатационный показатель обычно указывается на лицевой панели корпуса прибора на месте, удобном для его фиксации

Этот эксплуатационный показатель обычно указывается на лицевой панели корпуса прибора на месте, удобном для его фиксации.

Помимо токовых параметров вводные устройства характеризуются питающим напряжением, на длительную работу с которым они рассчитаны. Типовой квартирный ВА предназначается для коммутации стандартных 220-ти Вольт и имеет не более 2-х переключающих групп. А в силовых цепях энергоснабжения, проложенных прямо от местной подстанции или ВЛ, могут устанавливаться трехфазные аппараты, рассчитанные на напряжение 380 Вольт.

При рассмотрении различных исполнений водных автоматов, отличающихся по количеству одновременно переключаемых групп контакторов, можно выделить следующие разновидности:

  • Однополюсные коммутационные приборы;
  • Двухполюсные автоматические выключатели;
  • Многополюсные (трех, – и 4-х полюсные) коммутаторы.

Четырехполюсный вводный автомат

Первые две позиция применяются для ввода однофазных напряжений, а многополюсный – для коммутации силовых цепей 380 Вольт (в нем чаще всего предусматривается 3 или 4 переключающие группы).

Дополнительная информация. Согласно требованиям ПУЭ, в однофазной сети для ввода трехжильных линий с отдельным заземляющим проводом не допускается использовать несколько однополюсных переключателей (это касается и трехфазных сетей из 4-х жил).

При выборе вводного автомата обычно ставится как минимум двухполюсник, посредством которого при необходимости ремонта электросети можно обесточить квартиру не только по фазе, но и по нейтральному проводу (нулевой при этом может пускаться на счетчик в обход).

В ситуациях, когда в дом заводится только 2 жилы (без нейтрали), допускается устанавливать однополюсный автомат. В случаях, когда к ним искусственно добавляется заземляющий проводник (за счет обустройства повторного заземления, например), полагается использовать двухполюсное устройство.

Рассмотрим более подробно, как подключаются разрешенные к применению одно,- и многополюсные автоматы.

Продлеваем период эксплуатации

Какой бы хорошей и качественной не была стиралка Занусси, Индезит, Аристон, Электролюкс, окончательный срок службы полностью зависит от пользователя. Даже, если производитель указывает в инструкции 10-летнюю эксплуатацию, можно немного продлить этот срок, используя следующие советы:

  • Сразу после окончания стирки выключать агрегат из розетки.
  • Следовать рекомендациям по использованию, указанные в инструкции от производителя.
  • Периодически чистить устройство, и запускать режим тщательной мойки барабана.


Стиральная машина с сушкой Zanussi

Для продления среднего срока эксплуатации стиралки, необходимо после каждого использования очищать ее детали от загрязнений. Необходимо сливать остатки воды через сливной фильтр, очищать лоток для моющего средства от остатков порошка и вытирать емкость насухо. Незабываем протирать резиновую манжету от остатков воды. Если в ней будет застаиваться вода, это приведет к возникновению неприятного запаха гнили. 1-2 раза в месяц нужно проводить чистку стиралки от накипи.

Подводя итоги

Средний период эксплуатации современных стиральных автоматов составляет 10-15 лет. При должном уходе этот период можно продлить до 20 лет. Но изначально большое значение имеет марка производителя и место сборки агрегатов. Пользователями отмечено, что шведские, итальянские, польские, французские и немецкие устройства служат гораздо дольше китайских агрегатов.

Количество полюсов

Как уже было сказано, автомат защиты сети имеет полюса – от одного до четырех.

Подобрать для цепи устройство по их числу совсем несложно, достаточно лишь знать, где используются различные типы АВ:

  • Однополюсники устанавливают для защиты линий, в которые включены розетки и осветительные приборы. Они монтируются на фазный провод, не захватывая нулевого.
  • Двухполюсник нужно включать в цепь, к которой подсоединена бытовая техника с достаточно высокой мощностью (бойлеры, стиральные машинки, электрические плиты).
  • Трехполюсники монтируются в сетях полупромышленного масшатаба, к которым могут подключаться такие устройства, как скважинные насосы или оборудование автомастерской.
  • Четырехполюсные АВ позволяют защитить от КЗ и перегрузок электропроводку с четырьмя кабелями.

Применение автоматов различной полюсности – на следующем видео:

Ведущие бренды и производители

Лидерами в производстве автоматических выключателей являются следующие бренды:

  1. SIEMENS (Германия).
  2. ABB (Германия).
  3. Schneider Electric (Франция).
  4. Legrand (Франция).
  5. Hager (Германия).
  6. Schrack Technick (Австрия).
  7. Eaton (США).
  8. General Electric (США).
  9. ETI (Словения).

Это известные бренды, производящие любого вида автоматы электрические. Они отличаются высоким качеством корпуса, большим сроком службы и высокой механической прочностью. Нередко на них дополнительно устанавливаются защитные крышки. Эти производители выпускают свои устройства из добротных материалов. Их качество подтверждается сертификатами и сроком гарантии, которую дают производители на свою продукцию.

Подробнее о гарантиях

Производители кабелей проверяют свою продукцию на специальных испытательных стендах. Проверки проводятся в условиях, приближенных к реальным условиям эксплуатации. Кабеля укладываются в штробы, в гофры, в схему разводки включаются соединения клеммами и скрутки. После этого проводка проходит «испытания на прочность» – на провода подаются средние расчетные нагрузки, пиковые (и по напряжению, и по силе тока), проверяется реакция на изменения температурного режима.

Проверки проводятся при запуске каждой новой серии, при внедрении нового оборудования, при внесении каких-либо изменений в технологический процесс. Выборочно проверяются кабеля из разных партий из разных цехов. Контролируется изменение физических характеристик кабеля, его электропроводимости, сопротивления. Проверяется целостность оплетки – не начала ли она терять эластичность или разрушаться. Изменяя испытательные нагрузки и проводя постоянный замер характеристик кабеля, можно спрогнозировать его состояние через 10, 20, 50 лет эксплуатации в различных условиях.

Назначение и разновидности автоматов

Автоматический выключатель – предохранительное устройство, которое перекрывает поступление тока в проводку при перегрузке в сети и/или коротком замыкании. Это происходит с помощью расцепителя. Он бывает трех видов, от которых зависит прямое назначение выключателя.Тепловой служит для защиты от перегрузок в сети, представляет собой биметаллическую пластину теплового реле. При превышении значения номинального тока она нагревается, расширяется и выгибается, толкая рычаг, который разрывает соединение.

Второй тип – электромагнитный. Это система из катушки, сердечника и пружины, предназначенная для защиты от короткого замыкания. При резком увеличении силы тока, проходящего через катушку, меняется магнитное поле, это в свою очередь меняет положение сердечника, приводя к сжатию пружины и срабатыванию рычага.

Есть и универсальный вариант — комбинированный. Он объединяет в себе оба вышеописанных механизма, защищая одновременно и от перегрузок, и от скачков напряжения.

По конструкции автоматические выключатели разделяются на несколько разновидностей в зависимости от силы тока, на которую они рассчитаны:

  • воздушный – от 800 до 6300 А;
  • в литом корпусе – от 10 до 2500 А;
  • модульный – от 0,5 до 125 А.

Есть разделение автоматических выключателей и по времени срабатывания. Это характеристика, которая определяет скорость расцепления. В зависимости от её значения выделяют опять же три типа. Первый – нормальные (0,02-0,1 с), далее идут селективные (до 1 с) и быстродействующие с токоограничивающим эффектом (до 0,05 с). Последние являются особо долговечными и эффективными. Такой автомат срабатывает перед самой перегрузкой, до сильного повышения тока. Для выбора по данному параметру необходимо учесть силу перегрузок, которые могут возникнуть, и их частоту. Чем они выше и чем чаще происходят, тем быстрее устройство должно на них реагировать.

Как выбрать автоматический выключатель?

Нельзя приобретать автомат с поврежденным корпусом, с видимыми трещинами, сколами. Так же нельзя применять автоматы с большим, чем расчетный номинал тока. В первую очередь автоматический выключатель выбирается исходя из характеристик вашей электропроводки и нагрузок.

Как выбрать автоматический выключатель

Автоматы следует приобретать в специальных магазинах и известных производителей автоматических выключателей. Стоимость таких автоматов конечно выше, но она уйдет на второй план, если это касается вашей безопасности. Выбор автоматических выключателей осуществляют по таким критериям как;

— число полюсов автомата; — длительное рабочее напряжение; — максимальный допустимый рабочий ток выключателя; — отключающая способность; — селективность автомата.

Определение числа полюсов автомата

Выбор числа полюсов автомата зависит от типа электросети. При однофазной сети число полюсов может быть 1 или 2, т. е. автомат может быть однополюсным или двухполюсным.

Подключение однополюсного и трехполюсного автоматического выключателя

В быту при однофазной сети на вводе и для отдельных автоматов используют однополюсные конструкции. Двухполюсные автоматы можно использовать на вводе. В этом случае вероятность срабатывания двухполюсного автомата увеличивается вдвое, в трехфазных сетях используют автоматы на три или четыре полюса.

Номинальное напряжение автомата

Пластиковый корпус автомата содержит сведения о его характеристиках и его рабочем напряжении, которое должно быть Uном ≥ Uсети равное или больше сетевого напряжения.

Основные характеристики автоматического выключателя маркированы на его корпусе

Выбор автоматического выключателя по току нагрузки

Для защиты электропроводки от перегрева при высокой нагрузке должны учитываться условия:

  1. Ток, потребляемый электрической цепью не должен превышать номинальный ток автомата, при этом номинальный ток автомата также не должен быть больше номинального расчетного тока для этого сечения проводов электропроводки.

Iэл <=Iном <=Iпров, где, Iэл — номинальный ток нагрузки, Iном — номинальный ток автомата, Iпров — расчетный ток электропроводки.

  1. Ток срабатывания автомата от перегрузки должен быть в 1,45 раз меньше максимального значения тока электропроводки. Iперег <= 1,45 Iпров. Ниже приводится таблица для групп автоматов B, C, D характеристик срабатывания тепловой и электромагнитной защиты. Таблица 1.

По таблице видно, что автомат отключится при перегрузке в 13% номинального тока через время, равного или больше 1 часа. Если нагрузка достигнет 45% номинального значения тока, то тепловая защита автомата отключит нагрузку меньше чем за один час.

Для электромагнитной защиты автомата типа В с трехкратной перегрузкой, время срабатывания будет 0,1 секунды и больше, а при пятикратной перегрузке защита сработает за время меньше 0,1 секунды.

Отключающая способность

Это характеристика учитывает способность автомата отключать контакты без залипания от токов короткого замыкания. Эти значения токов к. з. указаны на корпусе выключателя.

Лучше выбирать автоматы с гарантированной способностью отключаться при токах к. з. равных 3 – 4,5 килоампер. На стоимость здесь не смотрят — это все-таки ваша безопасность.

Селективность автоматического выключателя

Значение селективности автомата показывает возможность автоматического выключателя отключать только те участки электрической цепи, где произошло короткое замыкание или перегрузка. Чтобы автомат обладал хорошей селективностью, нужно сделать правильный выбор по параметрам и классу автомата.

Пример селективности автоматических выключателей

Для хорошей селективности вводной автомат должен иметь значение номинального тока больше, чем автоматы в группах, но не превышать максимальный ток электропроводки. В группах автоматы подбираются по току нагрузки данной группы. То есть при коротком замыкании на кухне, отключится автомат кухонной розеточной группы, а не освещения.

Тепловая нагрузка нескольких автоматов установленных в ряд

Когда автоматические выключатели расположены в электрощите в ряд, то температура автоматов вырастет и номинальный ток автомата уменьшится на поправочный коэффициент К таблицы 2.

На таблице 3 указана зависимость номинального тока от внешней температуры, которую также нужно учитывать при выборе автоматического выключателя.
