Правила обустройства автономной системы водоснабжения частного дома из скважины

Рекомендации специалистов по монтажу и настройке системы водоснабжения

Нормальная работа бытовых приборов и сантехники возможна при бесперебойной подаче и достаточном напоре воды. Приведем ряд советов, которые помогут грамотно собрать и настроить систему водоснабжения:

  1. Обустраивать водоснабжение на участке лучше в теплое время года, – снижен риск ошибиться с расположением водоносного слоя, так как уровень воды в этот период самый низкий.
  2. При необходимости проводить трубопровод через межкомнатные перегородки, стены или другие строительные конструкции, трубу надо заключить в пластиковый или металлический стакан.


В водопроводе с меньшим количеством углов и поворотов, давление сохраняется лучше.
На входе коллектора обязательно надо установить кран для слива воды и запорную арматуру.

При прокладке водопровода к дому надо использовать пищевую трубу с соответствующей маркировкой.
Давление в гидроаккумуляторе должно быть на 2-3 метра (0,2-0,3 Бар) меньше порога нижнего давления.
Желательно выбирать модели насосов, которые имеют встроенные датчики воды. При отсутствии воды насос выключается.

Перед началом эксплуатации систему надо проверить на отсутствие протечек и работоспособность.

https://youtube.com/watch?v=U6BUnSt4guM

Допустимые схемы подачи воды

Принципиальная схема водоснабжения частного дома из колодца может иметь модификации, определяемые следующим выбором владельца:

  • используется погружной насос или поверхностный;
  • прокладка водовода выполнена с заглублением в грунт или на поверхности.

Влияние выбора и установки насоса

Выбор поверхностного насоса является более предпочтительным, если оценивать вопрос с точки зрения текущего ремонта и обслуживания агрегата, который значительно удобнее проводить в отапливаемом помещении подвала, чем каждый раз доставать его из колодца. Водоснабжение частного дома из колодца посредством поверхностного вакуум-насоса ограничено глубиной всасывания, предельное значение которой составляет 9 метров. При большем расстоянии от уровня всасывающего трубопровода до заборного конца гибкого водовода, спущенного в колодец, требуется поверхностный насос с выносным эжектором или погружная модель агрегата.

Система водоснабжения с поверхностным насосом

Глубина всасывания насоса зависит от способа прокладки водовода, принятого для водоснабжения от колодца, и является пропорциональной глубине траншеи для укладки водопровода и отметке установки поверхностного агрегата. То есть, если уровень пола подвала частного дома, в котором производится размещение вакуум-насоса и сопутствующего оборудования, находится на два метра ниже отметки грунта, то проложив водопровод и выполнив врезку в укрепление шахты колодца в горизонте со всасывающим патрубком, можно достать воду с глубины до 11 метров вместо 9.

По своим характеристикам водоснабжение загородного дома из колодца, выполненное на глубине, совпадающей с уровнем подвального помещения, оправдано еще и тем, что водовод будет находиться ниже отметки замерзания почвы, а значит не потребуется его теплоизоляция и обогрев для предотвращения застывания воды в зимнее время. Для наиболее холодных регионов России глубина замораживания почвы достигает 2 метров, поэтому выполнив траншею немного глубже, что будет соответствовать уровню пола подвала, который может достигать высоты до 2,5 метров, хозяин частного владения гарантированно предотвратит замерзание воды в трубах.

Определение уровня прокладки трубы

Сложнее выбрать, как будет прокладываться трубопровод для водоснабжения частного дома из колодца, когда подвал отсутствует и уровень подсобного помещения для установки насоса соответствует отметке грунта. Здесь возможны два выбора, каждый из которых имеет собственные плюсы и минусы.

Водоснабжение частного дома из колодца, проложенное своими руками по поверхности земли имеет следующие характеристики.

Достоинства:

  • избавляет владельца участка от необходимости копки траншеи;
  • позволяет выполнить ввод в дом на уровне приемной трубы насоса, сократив чисто отводов;
  • обеспечивает визуальный контроль состояния водовода, поэтому допустимы разъемные соединения;
  • врезка в кольцо, выполненная на поверхности избавляет от забот о герметичности места ввода трубы в колодец.

Недостатки:

  • потребуется обустройство бетонных опор;
  • водопровод выступает над поверхностью земли, препятствует проезду и затрудняет проход;
  • нужна укладка греющего кабеля на поверхность водопровода, а также его двухслойная теплоизоляция и покрытие оцинкованной жестью;
  • прекращение электроснабжения приведет к замерзанию трубы, желателен резервный генератор.

Водоснабжение из колодца выполненное ниже уровня промерзания грунта для данного региона характеризуется следующими особенностями:

Преимущества:

  • вода в трубе, проложенной в траншее не замерзнет без обогрева и изоляции;
  • уменьшенное электропотребление.

Слабые стороны:

  • электрообогрев и теплоизоляция все равно нужны, но только на вертикальном участке, перед вводом в дом на уровне всасывающего патрубка насоса;
  • недопустимы разъёмные соединения водовода, уложенного в траншею, так как их осмотр невозможно провести;
  • потребуются земляные работы для обустройства траншеи и откопки колодезных колец;
  • увеличивается число местных сопротивлений из-за дополнительных отводов на подъеме и вводе в дом;
  • врезка в колодезную стенку должно быть тщательно герметизировано.

Накопительная ёмкость — назначение и варианты размещения

Если не считать стоимость самой скважины, то насос самый дорогой элемент системы автономного водоснабжения. По сути, это электродвигатель, а для него самый «экстремальный» режим — это пуск. Частые остановки и запуски приводят к снижению ресурса.

Чтобы уменьшить количество срабатываний и не включать насос при каждом открывании крана, используют накопительную ёмкость. Она аккумулирует «оперативный» запас воды, а автоматика включает насос при снижении уровня до минимальной отметки и отключает при достижении максимальной. Для этого нужен поплавковый датчик (настроенный на два уровня) или датчик давления, который будет управлять запуском насоса. Причём управление может быть построено по принципу частотно-регулируемого электропривода, с плавным пуском и остановкой асинхронного электродвигателя.

Схема расположения аккумулирующей ёмкости на одном уровне с оголовком скважины. 1. Кессон. 2. Скважина. 3. Аккумулирующая ёмкость. 4. Внешний водопровод, прокладывается ниже уровня промерзания. 5. Насосная станция. 6. Внутренний водопровод

Схема расположения аккумулирующей ёмкости на чердаке. 1. Кессон. 2. Скважина. 3. Внутренний водопровод. 4. Аккумулирующая ёмкость. 5. Внутренняя разводка водопровода

В первом случае для подачи воды потребителям необходим ещё один насос, а точнее, насосная станция, которая включается при открывании крана и снижении давления в трубе (в схеме управления стоит обратный клапан и реле давления). Давление в такой системе стабильно высокое, но работа внутреннего водопровода будет зависеть от электросети.

Во втором случае подача воды к точкам проходит «самотёком», но воду от оголовка надо будет поднять ещё на несколько метров, а это дополнительная нагрузка на погружной насос. К тому же давление в системе будет невысоким и зависеть от уровня воды в ёмкости.

Выбор правильного места для создания скважины

Перед тем, как провести воду из скважины в дом, нужно предусмотреть все возможные нюансы. Прежде всего, при создании в частном доме системы водоснабжения из скважины, следует решить вопрос с местом расположения. Раньше владельцы объектов недвижимости предпочитали ее бурить непосредственно под домом, поскольку тогда кухни нередко оборудовали в подвальных помещениях, а значит, данное решение было оптимальным.

Но при таком размещении скважины, в случае необходимости ее промыть, это будет сделать проблематично. Когда ее нельзя будет эксплуатировать, то пробурить другую будет сложно. Лучшее место размещения на схеме водоснабжения частного дома из скважины для нее – это обустройство снаружи и недалеко от жилья. При этом в обязательном порядке необходимо придерживаться нормативов.

Место водозабора при устройстве скважины на воду для частного дома должно располагаться на расстоянии не ближе 20 метров от септика или выгребной ямы, когда на участке преобладают глинистые грунты, например, суглинки и супеси. При наличии песка, который способен впитывать и пропускать отработанные в хозяйстве стоки, данное расстояние нужно увеличить до 50 метров.

Учитывать данный параметр при создании системы подачи воды из скважины в дом желательно тем хозяевам, которые предпочитают постоянно проживать за пределами городской черты. Дело в том, что для сооружения стационарного водопровода потребуется выкопать траншею.

Абиссинские колодцы и неглубокие скважины не следует размещать ближе, чем 5 метров до фундамента. При выкачке подземных вод, они одновременно будут извлекать частицы рыхлого грунта, тем самым постоянно вымывать породу. Со временем подобный процесс приведет к просадке, а значит и к деформации фундамента. В то же время, глубокие скважины практически не оказывают влияние на свойства пород, подстилающих основание строения.

Выбираем трубы для водопровода

  • Самыми лучшими принято считать изделия, выполненные из меди, так как они не ржавеют, обладают высокой прочностью и длительным сроком службы. Основным недостатком медных изделий является их высокая стоимость.
  • Металлопластиковые изделия также снискали большую популярность. Обусловлено это тем, что такие трубы изготавливаются из неподверженного воздействию коррозии алюминия, покрытого с двух сторон тонкой полиэтиленовой пленкой. Подобная многослойная система дает возможность гарантировать высокую защиту от коррозии и устойчивость к разрывам. Кроме того, внутреннее полиэтиленовое покрытие более устойчиво к появлению отложений, чем изделия из металла.
  • Полипропилен характеризуется максимальной долговечностью и простотой монтажа. Также одним из достоинств таких изделий является их низкая стоимость, и оборудования. Например, цена простейшего паяльника, с помощью которого можно проложить водопроводные трубы по всему дому, редко когда превышает 800–1000 рублей.

Кессон

Чтобы защитить оголовок скважины и поверхностный насос рядом от замерзания и осадков, сверху нее рекомендуется оборудовать кессон. Это герметичная конструкция из пластика, бетона или кирпича. По форме она напоминает небольшой колодец до двух метров глубиной с плотно закрывающейся крышкой. При этом днище должно находиться в грунте ниже уровня его промерзания.

Пластиковый вариант приобретается уже в готовом виде в магазине. А бетонную или кирпичную конструкцию можно выполнить и своими руками. По размерам данное сооружение в системе автономного водоснабжения частного дома делается таким, чтобы внутрь него мог спуститься человек для обслуживания установленного там оборудования. Для его наружной отделки можно использовать недорогие фасадные панели, керамогранит и даже кровельный профнастил.

Схема обустройства пластикового кессона

Если коттедж построен в теплом регионе, а насос выбран погружной, то от кессона можно отказаться. Труба водопровода в этом случае вряд ли перемерзнет. Во всех остальных ситуациях дополнительная защита скважине и насосному оборудованию не помешает. Это при выборе вида фундаментного основания для здания необходимо взвесить множественные плюсы и минусы свайно-ростверкового фундамента и иных его аналогов. С кессоном все гораздо проще. Он нужен практически всегда.

Автоматика для скважин водоснабжения

Скважинную автоматику условно делят на три поколения:

Первое поколение.

Самая простая автоматика. Состоит из гидроаккумулятора, реле давления и реле сухого хода (опционально).

Второе поколение.

Блок управления и электронные датчики. Гидроаккумулятор не обязателен.

Третье поколение.

Программируемые системы, позволяют управлять насосом вплоть до регулировки подачи напряжения на двигатель.

Подробнее о системах автоматики для скважинных насосов в нашей статье автоматика для насосного оборудования.

Компания Загород устанавливает автоматику первого поколения. Она простая, но недорогая и надежная. Устройства монтируют через пятивыводной штуцер (пятерник). К выводам штуцера подключают:

  • Насос.
  • Внутреннюю трубу водоснабжения.
  • Манометр.
  • Гидроаккумулятор.
  • Реле давления.

Рис.13. Схема водоснабжения из скважины с гидроаккумулятором

Вопрос! Можно ли обойтись без гидроаккумулятора в системе водоснабжения?

Да, можно. Для этого необходимо смонтировать соответствующую автоматику (в отличие от колодезных насосов в скважинных нет встроенной автоматики). Однако комфортных условий – при стандарте 20-30 включений – можно достичь только при использовании гидроаккумулятора. Без гидробака насос будет включаться при каждом открытии крана, а автоматика не защитит от гидроудара.

Реле давления включает или выключает насос при изменении давления. В нижней части реле находится металлическая мембрана. При закрывании кранов давление повышается, мембрана выгибается вверх и смещает пружину на заданный диапазон. При смещении размыкается цепь и насос выключается. Когда кран открывают и давление падает, мембрана возвращается в исходное положение. Пружина разжимается и замыкает цепь. Насос включается. Если в гидробаке есть вода, то она поступает в трубы и компенсирует падение давления. Насос не включается, экономится его рабочий ресурс.

Подключение реле давления в системе водопровода от скважины своими руками

Рис.16. Электрическая схема подключения автоматики насоса

Слив воды на зиму из водопровода от скважины

Для слива воды на зиму делают сливной кран в кессоне. Если установлен адаптер, то на трубе в скважине ставят автоматический сливной клапан

Важно: при использовании поверхностного насоса (насосной станции) сливной клапан не используется

Рис.17. Принцип работы сливного клапана

Поливочный кран

Также можно вывести поливочный кран. При обвязке через адаптер кран выводится из дома. Если установлен кессон, то вывод делают из кессона. Летом кран используют для полива, зимой – для устройства катка или горки на детской площадке.

Рис.18. Вывод поливочного крана из кессона

Рис.19. Вывод поливочного крана из дома

Особенности монтажа автономного водоснабжения своими руками

Сразу необходимо сказать, что выполнить строительство такой системы сможет человек, который достаточно далек от темы строительства. Ничего сложного в этом нет, поскольку бурить скважину вам не придется (самостоятельно сделать тяжело), либо будет неглубокое отверстие, которое можно без труда выкопать. Остальная автономная система водоснабжения устанавливается за несколько часов при наличии всех комплектующих. Рассмотрим подробнее пошаговую инструкцию обустройства скважины.

ШАГ 1: монтаж насоса или станции. С помощью троса опускают глубинный насос в скважину, предварительно прикрепив провод к оборудованию и зафиксировав его в нескольких местах выше насоса. Трубы также крепят сразу перед погружением

Здесь важно не забыть об обратном клапане

Если штатная конструкция не предусматривает его, нужно закрепить при помощи ниппеля (переходник). Трубы собираются с помощью переходников, углов и других элементов, поставляемых в комплекте, предварительно нужно измерить горизонтальный уклон при помощи простого строительного уровня (это больше для красоты нужно). При необходимости установки котла, его монтаж надо выполнить в самом конце.

ШАГ 2: установка фильтра. Из скважины будет выходить труба, которая входит в систему фильтрации. Это 3-х уровненный фильтр для грубой, средней и микроочистки. Перед фильтром и после него врезаются краны, чтобы можно было удобно перекрыть систему автономного водоснабжения и поменять фильтры. После второго крана надо установить манометр и всю измерительную технику (низкое давление и поток – первый признак забитого фильтра). С помощью пятерника подключаем водопровод из скважины к накопителю – металлическому или пластиковому баку. Он может располагаться в кладовке или на крыше, в зависимости от схемы автономного водоснабжения вашего дома.

ШАГ 3: разветвление. Подачу воды с бака и насоса лучше разделить на две ветки, причем установить запорную арматуру везде. Это позволит без проблем выбирать способ подачи воды, которая может идти из бака или из скважины по вашему желанию. Сделать все можно при помощи тройника и пластиковых соединений.

Выполнить монтаж водоснабжения из скважины своими руками всего за пару часов очень даже возможно и больших затрат для этого не потребуется. Единственное препятствие на пути – бурение скважины, которое лучше будет доверить профессионалам. Расчеты должны быть правильными и только тогда источник прослужит столетие. Стоимость бурения скважины предугадать сложно, она может сильно зависеть от плотности почвы, глубины залегания твердой породы и водоносного слоя.

В любом случае, экономия при строительстве скважины на даче или дома очевидна – вы не платите за водопроводную воду и получаете качественный продукт, готовый к употреблению в пищу. Копайте и вам воздастся! И напоследок по традиции видео монтажа:

Подключение гидроаккумулятора, автоматики

Чтобы полностью обустроить скважину для воды, необходимо установить в подготовленную кессонную яму насос, оборудование и автоматику, к которым относятся гидравлический аккумулятор, реле и манометр. Если используют станцию, все необходимые для забора воды узлы собраны в одном модуле, остается только присоединить ее вход к напорной трубе через компрессионный фитинг и аналогичным способом подключить к водопроводу, поступающему в жилое здание.

При подключении насосной станции помощь специалиста и применение специального инструмента необязательны — трубопровод из ПНД соединяют прямыми или угловыми резьбовыми компрессионными фитингами вручную, или используя гаечный ключ на металлических деталях.

При размещении в кессоне погружного электронасоса, на поверхности в камере монтируют элементы автоматики — реле давления и защиты от сухого хода, устанавливают гидравлический аккумулятор и манометр. Данные детали сложно соединять между собой отрезками пластиковых труб ПНД и фитингами, не предусмотренными для этих целей, для проведения работ часто вызывают специалиста. Обычно соединения внутри производят на полипропиленовые трубы методом пайки при помощи специального утюга, для подключения к ПНД-трубопроводу и подведения к металлической резьбе пожарного гидранта вверху, применяемого для полива огорода, используют переходные фитинги с полипропилена на ПНД или металл.

Устройство насосной станции

Качество воды

Отличие между колодцем и скважиной достаточно велико. Все дело в водоносных слоях, которые расположены на разных глубинах. Скважина, пробуренная на песок до 50 м, отвечает всем нормам санитарного контроля.

Но более точно узнать пригодность источника поможет только анализ в лаборатории. Дебит установки зависит от правильности бурения и монтажа обсадной трубы. Также важный фактор в постоянном присутствии жидкости – это сам водоносный пласт.

В артезианских скважинах водный ресурс более чистый и надежный. За счет прохода жидкости по нескольким слоям грунта и глины она очищается и фильтруется. Часто дебит источника настолько сильный, что из недр она поступает на поверхность. Попасть в такую жилу – это большая удача для хозяев земельного участка.

Ключевой колодец может пересохнуть в любую минуту или прослужить десятилетия. Что касается качества воды, оно относительно высокое. Давление, которое заставляет жидкость двигаться из недр на поверхность, проталкивая ее через множественные породы грунта, очищая ее.

В шахтном колодце до воды еще нужно добраться и ее качество оставляет желать лучшего. В этом случае необходимо знать, в каком именно месте начать земляные работы. Нередко она непригодна для питья и приготовления пищи. На садовом участке или даче ее можно использовать для полива или животных.

Абиссинский источник более глубокий, чем шахтный, а значит, вода в нем чище. Заиливание стержневому колодцу не грозит. Водоносный горизонт, через который проходит труба, пролегает на глубине до 40 м. Подпитка источника производится через верхние и нижние песчаные слои. Расположенная рядом артезианка оказывает положительное влияние на дебит колодца.

Технология обустройства системы водоснабжения частного дома из скважины

Если есть опыт строительных и сантехнических работ, то смонтировать скважинный водопровод на даче можно самостоятельно.

Как провести воду из скважины в дом — обустройство источника

Типы скважин на воду.

С учетом потребности в воде выбирают подходящий тип скважины:

  1. Артезианская. Ее глубина — от 100 м. Достоинства — самая чистая вода, большой напор, срок службы до 50 лет. Недостатки — понадобится разрешение (лицензия), необходимо использование специальной техники и услуг профессиональных бурильщиков. Артезианская вода может быть жесткой, с привкусом сероводорода. Этот вариант чаще используют для обустройства коллективного источника водоснабжения.
  2. На песок. Глубина такой скважины от 10 до 50 м. Оформлять документы на нее не нужно. Вода поступает из горизонта, расположенного на слое песка, в объеме, достаточном для обеспечения нужд небольшого дома. Если водоносный слой находится неглубоко, то можно бурить самостоятельно. Недостатки: необходима тщательная очистка воды, срок службы 15 лет при условии регулярной прокачки и прочистки фильтра.

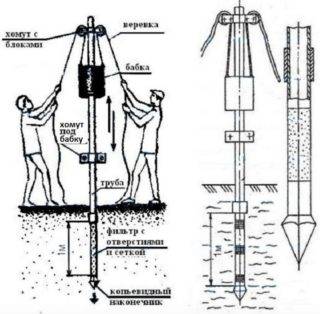

  3. Игла (абиссинский колодец). Это самый простой и дешевый вариант. Глубина — от 8 до 12 м. Достоинства — быстрый монтаж (от 10 часов), вода намного чище колодезной, можно установить дополнительно ручной насос и решить проблему с перебоями в поставках электричества (или его полным отсутствием). Недостатки — вода должна проходить на глубине не более 8 м, обязательно наличие песчаного слоя.

Диаметр обсадной трубы скважины на песок или артезианской — от 114 мм. Она блокирует «верховодку» и грунтовые воды.

Магистраль для системы водоснабжения частного дома

Для проведения скважинного водопровода лучше использовать трубы ПНД. Они легкие, прочные, пригодны для расположения в грунте, не окисляются, не подвержены образованию колоний микроорганизмов, выдерживают гидроудары и замерзание воды внутри. Для соединения отрезков подойдут компрессионные фитинги.

Выбор и монтаж насосного оборудования для водоснабжения загородного дома

Насосное оборудование для водоснабжения дома.

Насос подбирают по глубине всасывания (погружения) и производительности, с учетом типа скважины:

  1. Абиссинский колодец. Из-за малого диаметра (до 5 см) для таких источников пригодны самовсасывающие насосы только поверхностного типа со встроенным эжектором.
  2. На песок. Жидкость из источника водозабора этого типа глубиной до 30 м можно качать погружным оборудованием или наружным с выносным эжектором на вводе воды. Для скважин от 30 м подходят только глубинные насосы.
  3. Артезианская. С глубины более 100 м воду поднять можно только погружным насосом большой мощности.

Подбор агрегата по принципу действия:

  1. Поверхностные. Самый распространенный вариант — центробежные приборы. Вихревые по характеристикам им не уступают, за счет особенностей устройства напор создают сильнее. Если нужна высокая производительность, то покупают многоступенчатый центробежный насос.
  2. Погружные. Для артезианских источников пригодны модели центробежного типа. Скважину на песок можно оснастить вихревым или винтовым насосом. Агрегаты вибрационного типа стоит использовать только временно. Их единственное достоинство — низкая цена. В процессе эксплуатации вибрация разрушает стенки обсадной колонны.

Способ сэкономить деньги и время — покупка насосной станции. В ней уже объединены помпа, гидроаккумулятор, автоматика. Еще один вариант — насосы с автоматикой или обратным клапаном в комплекте.

Характеристики, которые нужно учесть при подборе насосного оборудования:

  1. Высота подъема (напор) — расстояние от прибора по вертикали до верхней точки, на которую он способен поднять воду. Требуемое значение зависит от высоты дома. Обязательно делать запас. При покупке учитывать, что у погружного насоса часть высоты подъема «съедает» труба, ведущая от него на поверхность.
  2. Производительность — максимальный объем воды, который прибор способен перекачать за единицу времени. Требуемое значение зависит от количества точек водозабора.
  3. Мощность. От нее зависит расход электроэнергии — часто менее мощный агрегат имеет лучшие характеристики.
  4. Тип соединения с трубопроводом и его диаметр.
  5. Диаметр корпуса (если речь идет о покупке погружного насоса). Не все модели подходят для установки в узкую обсадную трубу.

Монтаж помпы выполняют по инструкции производителя. Обязательна установка обратного клапана.

Виды и способы водоснабжения частного дома

С позиции зависимости источника водоснабжения от внешних факторов можно выделить два принципиально разных вида доставки воды к пользователю:

Централизованное водоснабжение дома

По сути, то же автономное, но в пределах региона. В данном случае пользователю нет необходимости заботиться об обустройстве источника поступления воды. Достаточно подключится (врезаться) к центральной водопроводной магистрали.

Подключение дома к центральному водоснабжению

Все действия сводятся к поэтапному выполнению ряда требований, в числе которых:

обращение в региональную коммунальную организацию МПУВКХ КП «Водоканал» (Муниципальное предприятие «Управление водопроводно-канализационного хозяйства»), которая контролирует центральную магистраль;

получение технических характеристик врезки. Документ содержит данные о месте присоединения системы труб пользователя к магистрали и глубине ее залегания. Кроме того, там указан диаметр труб магистрали и соответственно, указания к выбору домашней разводки труб. Здесь же указывается показатель давления воды (гарантированный напор воды);

получить смету на подключение, которая разрабатывается коммунальной или же подрядной организацией;

проконтролировать выполнение работ. Которые также обычно выполняются УПКХ;

выполнить тестирование системы.

Преимущества центрального водоснабжения: удобство, простота.

Недостатки: колебание напора воды, сомнительное качество поступающей воды, зависимость от центральных поставок, высокая стоимость воды.

Автономное водоснабжение дома

Самостоятельно обеспечить водоснабжение дачи, частного или загородного дома можно при использовании автономного водоснабжения. По сути, это комплексный подход, который включает в себя мероприятия, по монтажу системы водопровода начиная с обеспечения источника поступления воды, заканчивая ее отводом в канализацию.

Автономная система водоснабжения может быть представлена в виде двух составляющих подсистем:

доставка воды: привозная, грунтовая, из открытого источника;

подача к точкам потребления: самотек, с помощью насоса, с обустройством насосной станции.

Следовательно, в обобщенном виде можно выделить две схемы водоснабжения: самотёчная (накопительная емкость с водой) и автоматическая подача воды.

Использование емкости (бака для воды)

Суть схемы автономного водоснабжения дома состоит в том, что в бак подается вода с помощью насоса или заливается вручную.

Вода к пользователю поступает самотеком. После того, как всю воду из бака используют, его снова набирают до максимально возможного уровня.

Самотечная система водоснабжения — схема подачи воды из накопительного бака

В пользу этого способа говорит его простота, он подходит в том случае, если вода требуется время от времени. Например, на даче, которую посещают не часто или в подсобном помещении.

Такая схема устройства водоснабжения, несмотря на простоту и дешевизну, слишком примитивна, неудобна и к тому же создает значительный вес на межэтажное (чердачное) перекрытие. Как следствие, система не нашла широкого распространения, больше подходит как временный вариант.

Использование автоматической системы подачи воды

Схема автоматического водоснабжения частного дома

Данная схема демонстрирует порядок функционирования полностью автономной системы водоснабжения частного дома. Вода в систему и к пользователю подается с помощью системы составляющих.

Именно о ней и поговорим более подробно.

Реализовать полностью автономное водоснабжение частного дома можно своими силами путем реализации одной из схем. На выбор предлагается несколько вариантов устройства:

1. Вода из открытых источников

Важно! Вода из большинства открытых источников не пригодна к употреблению. Ее можно использовать только для полива или других технических нужд. Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения»

Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения».

Формирование ствола скважины

Процесс ручного ударно-канатного бурения

Чтобы свободно провести воду в дом из скважины, нужно сначала самостоятельно или при помощи профессионалов достичь водоносного горизонта. Для этого используют такие методы бурения:

  • Шнековый. Подразумевает постепенное углубление вокруг своей оси установки с округлыми лопастями и выемку грунта наверх. Используется для того, чтобы пробуривать шахту в мягких песчано-глинистых почвах.
  • Ударно-канатный. Здесь в ход идёт тяжелая стальная гильза с острыми краями-зубцами и закрывающейся створкой. Стакан резко опускают в грунт с высоты 0,5-1 м. Таким образом он захватывает часть почвы в свою колбу и поднимает её наверх. Высыпанию грунта препятствует створка гильзы.
  • Роторное бурение с параллельной подачей воды в шахту для её промывки.

Для самостоятельного ударно-канатного бурения желательно смонтировать лебедку на треноге. Она будет автоматически поднимать массу забивного стакана с почвой наверх.
