Обустройство водопровода на даче из скважины: схемы, нюансы, обзор необходимого оборудования

Установка насосного оборудования

Теперь, от теории мы переходим, непосредственно, к практике.

Первое, о чем стоит позаботиться, прежде, чем осуществлять действия по проведению водопровода в загородном доме, это установка насосного оборудования.

Прокладка водопровода в загородном доме не осуществима без источника воды на участке. В подобных вопросах, при проведении водопровода, используют заранее оборудованную на участке скважину.

Не имеет значения, какой из источников вы будете использовать для установки насосного оборудования, важно, что каждый из этих источников имеет ряд своих непосредственных плюсов и минусов. Если подходить к вопросу с точки зрения финансовой выгоды, то вам, гораздо, дешевле обойдётся вырытый колодец, который будет уже оборудован погружным насосом

Если подходить к вопросу с точки зрения финансовой выгоды, то вам, гораздо, дешевле обойдётся вырытый колодец, который будет уже оборудован погружным насосом.

Вам останется установить трехступенчатую систему фильтров, которые будут использоваться для очистки воды.

Как же вода подается в дом? Подача воды, непосредственно, в постройку из источника, осуществляется путём использования насосного оборудования.

Давайте рассмотрим составляющие.

Погружной насос

Данный насос поддерживает уровень воды в колодце 20 м. Главное преимущество — бесшумная работа.

Насос имеет:

  • обратный клапан,
  • гидроаккумулятор,
  • фильтрационный узел,
  • автоматический блок, оснащенный разводящим узлом с арматурой.

Выбирая погружной насос, внимательно отнеситесь к материалу, из которого изготовлено рабочее колесо.

Если в колодце чрезмерно загрязненная вода, то вам необходимо уделить внимание колёсам, выполненным из нержавейки

Дренажная помпа

Теперь стоит уделить пару слов поверхностному насосу.

Данное устройство применяют, если уровень воды в колодце меньше 8 м.

Дренажный насос устанавливается в помещении, которое соединяется с проводящей трубой из колодца.

Станция-автомат

Последняя разновидность насосной системы – это автоматическая насосная станция.

Гидравлическая часть данной насосной станции отделяется от электродвигателя специальной перегородкой (как согнуть квадратную трубу в домашних условиях написано на этой странице).

Дополнительно оборудуется дизельным или бензиновым электрогенератором.

Данное оборудование применяется на дачных участках для откачки грунтовых вод или полива насаждений.

Станция имеет чёткую структуру. Она состоит из насосного блока автоматики и гидроаккумулятора.

Минусом данной насосной станции является её шумная работа.

Если вы хотите приобрести станцию, которая не будет мешать вам отдыхать или выполнять другие домашние дела шумом, то придётся покупать более дорогое оборудование.

Скважина на приусадебном участке достоинства автономного водоснабжения

Для водоснабжения частного дома могут использоваться различные источники водозабора: централизованный водопровод, колодец или скважина.

Водоснабжение частного дома из скважины имеет некоторые преимущества:

  1. Автономность подачи воды. Контроль над объемами водоснабжения домовладелец устанавливает самостоятельно.
  2. Высокое качество и экологичность воды. Простая и артезианская скважина имеет достаточную глубину, поэтому вода из них не содержит вредных соединений и примесей.

Первым делом необходимо определиться с типом скважины: «песчаная» или артезианская.

«Песчаная» скважина имеет глубину 40-50 метров – до верхних водоносных слоев песчаного горизонта. Если попасть на русло подземной реки, то уровень бурения скважины можно сократить и до 15 метров.

Достоинства скважины «на песок»:

  • качество воды лучше, чем в колодце или централизованной магистрали;
  • скорость обустройства скважины (2-3 дня);
  • пробурить скважину можно без привлечения специальной техники.

Недостатки «песчаной» скважины:

  • невысокая производительность – около 1,5 м3/час;
  • срок эксплуатации – до 10 лет;
  • вода может содержать примеси;
  • нуждается в периодической прокачке.

❝«Песчаная» скважина подойдет для сезонного водоснабжения дачи, для коттеджа или частного дома лучше обустраивать артезианскую скважину❞

Глубина артезианской скважины может достигать 200 метров – затрагивает водоносный слой известковых пород. Бурение артезианской скважины надо обязательно согласовать, так как известковый водоносный слой считается стратегическим запасом государства.

Достоинства артезианской скважины:

  • высокая производительность – около 10 м3/час;
  • неограниченный запас известковых вод;
  • срок эксплуатации – около 50 лет;
  • высокое качество воды;
  • вода подается под большим давлением.

Недостатки артезианской скважины:

  • необходимость согласования проекта и получения разрешительных документов;
  • высокая стоимость бурения скважины (работы должны выполняться специализированной компанией).

Установка кессона

Второй шаг – монтаж кессона, который будет защищать скважину и ее содержимое от таких негативных факторов, как замерзание, заиливание, попадание грязных грунтовых вод. Как правило, кессон представляет собой прочный цилиндр из пластика или металла – его размеры нужно подбирать в зависимости от габаритов скважины. Прибор обязательно должен закрываться герметичной крышкой с отверстиями для труб и другого оборудования.

Совет. Чтобы кессон не деформировался в процессе эксплуатации, его рекомендуется обшить теплоизоляционным, но обязательно негорючим материалом, и дополнительно закрыть пластиковыми листами или обложить кирпичами.

Установка кессона не требует больших усилий. Сначала нужно вырезать в дне емкости отверстие – его диаметр должен быть чуть больше диаметра обсадного ствола. Затем кессон опускается в скважину – он должен подниматься над верхним уровнем грунта не больше, чем на 20 см. После этого обсадной ствол обрезается и приваривается к отверстию емкости.

Летний или зимний водопровод?

В зависимости от цикличности использования существуют два варианта водопровода:

— круглый год (зима);

— сезонная (летом).

Если ваша дача или дачный участок используется только в летний сезон, то есть с весны по осень, то тратить деньги на дорогой магистральный газопровод просто не имеет смысла.

Летняя водопроводная система идеально подходит для удовлетворения основных бытовых и сельскохозяйственных нужд в расчете на один участок. Но если вы привыкли к комфорту, используете дачный дом как зону отдыха, и хотите использовать воду так же, как дома в черте города, то вам лучше сделать зимний (всесезонный) водопровод на даче.

Зимнее водоснабжение — гораздо более сложная система. Необходимо учитывать все факторы, начиная с естественного уклона земли и заканчивая глубиной промерзания грунта в вашем регионе. Наличие насоса для подачи воды является обязательным. Одним словом, система водоснабжения зимнего типа для дачи ничем не отличается от системы водоснабжения частных жилых домов и коттеджей.

Самая простая летняя система водоснабжения

Самая простой летний водопровод на даче, представляет собой насос, подключенный к обширной системе разбросанных шлангов. Шланги разложены по участку, так что с их помощью вода была доступна по всему участку. Обычно это домик на даче, где подключена кухонная раковина, снаружи — летний душ и кран для полива зелени. Это три основные точки использования воды.

Кроме того, погружные насосы специально сконструированы для этой цели. Это означает, что они недостаточно эффективны для обеспечения водой большого количества потребителей.

Название «летний» было дано этому виду водопровода только потому, что он может эксплуатироваться только летом в теплую погоду. Осенью шланги были разобраны, освобождены от воды, скручены вместе, насос вытащен из источника забора воды, и все это хранилось до весны.

Самое интересное, однако, то, что такой водопровод был недорогим для владельцев дачных участков. Кроме того, всегда можно было изменить расположение точек полива путем перемещения шланга с одного места  на другое. Шланги соединялись отрезками стальных труб, обычно диаметром 15-32 мм. Из этих труб , с помощью электросварки изготавливались фитинги в виде тройников или крестов.

Подключение поливочных шлангов пластиковыми фитингами

Сегодня металлические трубы заменены пластиковыми фитингами, которые продаются в строительных и садоводческих магазинах. И хотя этот вид водопровода становится все менее распространенным на дачах, фитинги все равно покупаются, а значит, кто-то ее все еще использует.

Следует отметить, что водопроводная сеть от насоса и шлангов разделена на два варианта в зависимости от того, как они проложены: открытая и закрытая.

Первый вариант состоит из шлангов, уложенных на землю. Они находятся на виду у всех, и если у владельца дачи нет претензий к внешнему виду системы водоснабжения, этот вариант приемлем.

Водопровод на даче своими руками видео

https://youtube.com/watch?v=lTxVd3E7q4M

Второй вариант — шланги, которые укладываются в подготовленные неглубокие канавки -10-30 см. Уложенные шланги покрыты грунтом, поэтому проблем с внешним видом участка и спотыканием об шланги не возникает.

Открытая система из пластиковых труб

Существует еще один простой вариант, когда вместо шлангов используются пластиковые трубы. Обычно это закрытая система, которая зарыта в землю. Трубы распределяются по участку в необходимых местах. Они могут быть разборной или неразборной системы.

— Первые — это небольшие секции, соединенные между собой разборными фитингами. Это означает, что водопроводную сеть можно в любое время разобрать и переместить куда нужно.

— Вторая – не разборная система. Поэтому планируется заранее, рисуется схема расположения труб. Такой водопровод делается раз и надолго.

 Основным недостатком летнего дачного водопровода является необходимость поддержания уклона до точки подключения. В самой нижней точке водопроводной магистрали нужно установить сливной клапан, для слива воды на зиму. В противном случае вода может замерзнуть и прорвать трубы

Насосные станции и системы фильтров водопровода

Простейшая автономная система – это скважина, погружной насос и трубопровод с подключенной сантехникой. Однако чтобы подача воды была гарантированно бесперебойной, такая схема зачастую дополняется:

  • Гидроаккумулятором (резервным накопителем, мембранным баком);

  • Фильтрами;

  • Обратными клапанами и запорной арматурой;

  • Манометром и реле давления.

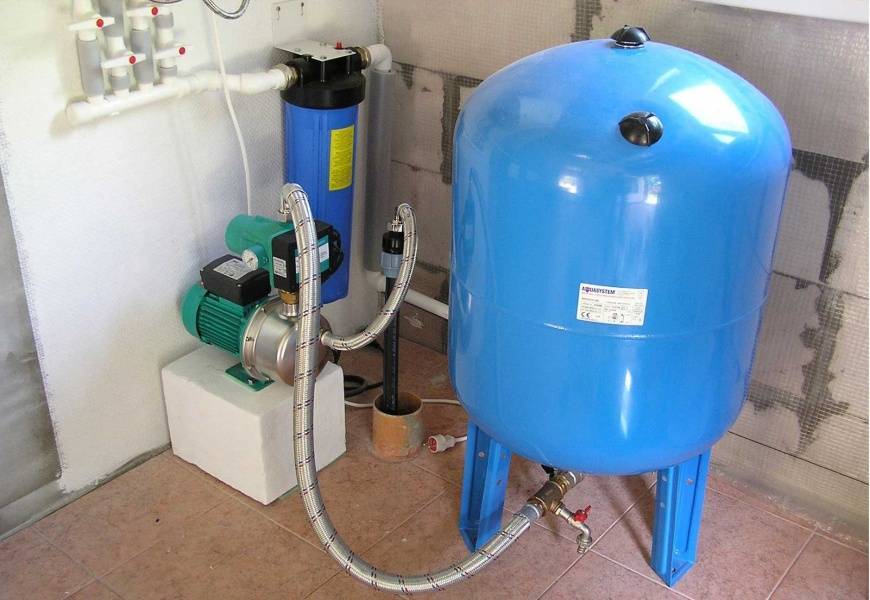

Схема насосной станции и её элементов

Устанавливаемая автоматика и защита позволяют отказаться от ручного включения / выключения гидронасоса по необходимости, а также обезопасить водопровод со скважиной от гидроударов и иных проблем. Однако дополнительное оборудование увеличивает стоимость всей системы обеспечения жилья водой. Без предварительных и тщательных расчетов здесь обойтись сложно. И доверить их лучше грамотному проектировщику-сантехнику.

Работа с гидроаккумулятором и автоматикой

Четвертый шаг – установка гидроаккумулятора и настройка автоматики. Гидроаккумулятор – обязательный компонент в системе индивидуального водоснабжения. Это обуславливается целым рядом его функций: поддержание постоянного давления воды для бесперебойного функционирования системы, защита насоса от гидроудара при его активации и деактивации, создание резервного объема воды.

По своей сути гидроаккумулятор является накопительным баком, который наполняется водой под давлением насосного оборудования. Он оснащается специальными автоматическими устройствами, которые обеспечивают запуск системы и поддерживают заданные параметры ее работы. Комплект автоматики включает в себя: датчик давления, реле и манометр. Все эти устройства подключаются к гидроаккумулятору посредством штуцера с пятью выходами: три выхода нужны для соединения гидробака с компонентами автоматики, один – для присоединения к насосу и один – для подключения к водопроводной трубе.

Зимнее водоснабжение на даче (видео)

График водоснабжения на дачном участке

Назовем этот пункт материала именно так, ибо на данном этапе, вам необходимо будет точно решить, нужна вода только летом или еще и зимой. Естественно, если дача только для посадки овощей и фруктов, и находится она далеко за городом, то следить за водой, своевременным отключением и пломбами, будет намного проще (всего два раза в год, во время включения и выключения в сезон), чем платить за кубометры в случае порывов. Это, конечно же, только летнее водоснабжение.

Если же дача – это обжитый дом, где вы бываете постоянно, то нет никакого смысла перекрывать воду на зиму, можно просто постоянно платить за ее потребление по счетчику, то есть, выбирайте круглогодичное водоснабжение дачи.

Трубы для водоснабжения дачи

Схема обеспечения дачи водой потребует от вас не только правильно выбрать трубы, но и проложить их по участку, а также, обеспечить их определенной защитой. Если вы определили, что вам необходимо водоснабжение дачи зимой, то позаботьтесь и о том, чтобы вода не замерзала в трубах при сильном морозе. Это значит только одно, что потребуется корректная закладка труб на определенную глубину, обязательная установка смотровых колодцев с запорными кранами, а также утепление труб.

Подключение системы водоснабжения

Теперь, только помощь опытного специалиста, который расскажет, как собрать все воедино, или же простейшие собственные навыки и наш материал в помощь, где мы описывали водопровод на даче.

Подключение должно быть проведено очень правильно, тем более, если вы заводите воду в жилую постройку.

Внутренние работы

Теперь остается только распределить трубы внутри дома, установить запорную арматуру, смесители, канализационные выводы и стоки, но не забыть и о том, что холодной воды в доме недостаточно, ведь если проводить дорогие работы, то включать в их список и полное горячее водоснабжение дачи. Принять ванну или душ, устроить уборку, или даже элементарно, перемыть посуду в таком случае будет куда проще.

Здесь вам не понадобится особенных знаний, не обязательна и схема (разве что вы будете заводить горячую воду на территорию централизованно), а достаточно будет хорошего бойлера, литров на 100, и проблема будет решена.

Преимущества колодезного водоснабжения

Водоснабжение из колодца широко используется для загородных частных домов и дач и вот почему:

  • рытье колодца стоит намного дешевле, чем бурение скважины;
  • вырыть колодец собственноручно сможет любой человек, обладающий должными  навыками;
  • правильно сооруженный колодец будет обеспечивать водой много лет, причем совершенно бесплатно (не считая, конечно, расходы на подачу воды в дом);
  • рыть колодец можно без официального разрешения.

Нужно отметить, однако, что, по сравнению с водой из скважины, колодезная вода из-за близкого залегания к поверхности земли  может содержать достаточно много примесей. Она вполне пригодна для технических нужд и полива, но чтобы ее можно было использовать для питья,  воду желательно очищать при помощи установки системы фильтров. Кроме того, колодец нуждается в периодической очистке (специалисты рекомендуют проводить ее хотя бы 1 раз в году).

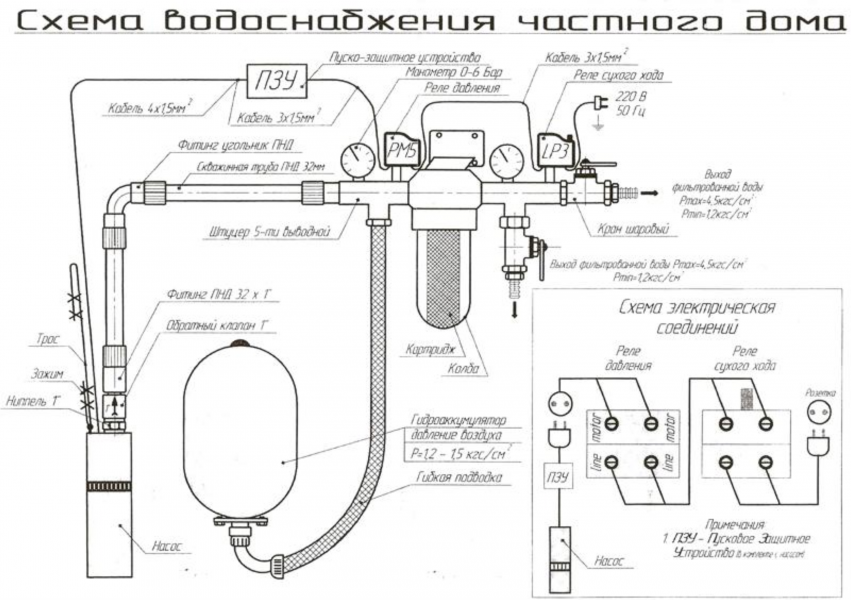

Какие элементы включает схема водоснабжения

Автономная система водоснабжения из скважины загородного поместья или дачи требует автоматизации включения погружного насоса и поддержания давления в трубах, вследствие чего система должна предусматривать устройство следующих последовательно установленных элементов:

  • обратного клапана на нагнетании насоса, который устанавливается непосредственно на выкиде агрегата или в оголовке устья и предотвращает опорожнение системы водоснабжения от скважины до аккумулирующего аппарата;
  • водовода диаметром не менее 32 мм, изготовленного из металла, полимерных материалов, стеклопластика или асбоцемента, по которому вода подается из скважины в дом. Подземное устройство водоснабжения от скважины не допускает скрытых разъемных соединений, ввиду невозможности их визуального контроля.
  • манометра, показывающего давление воды из скважины на входе в дом устанавливаемого своими руками при помощи тройника;
  • колбы с механическим фильтром, размер ячеи сетки которого определяется по результатам анализа, проведённого перед тем как начинать подключать воду из скважины к дому. Установка дополнительных очищающих барьеров в этой точке не требуется, так как глубокая очистка нужна только для питьевой воды и может быть выполнена локально в местах установки кухонной мойки.
  • второго манометра, позволяющего определить загрязнение фильтра по росту перепада давления и необходимость чистки своими руками, посредством переключения на обводную линию, которая должна быть предусмотрена, снабжена грязевиком и вентилем;
  • для компенсирования колебаний давления воды в системе и исключения гидроударов при включении насосного агрегата схема водоснабжения частного загородного дома или дачи из скважин должна быть с гидроаккумулятором;
  • реле давления, устройство которого предусматривает подачу сигнала на включение насоса при снижении соответствующего параметра ниже установленного предела, сигнализируя что система водоснабжения от скважины опорожняется;
  • реле сухого хода, обеспечивающего мгновенную остановку насоса при отсутствии жидкости в трубопроводе и предохраняющего выход подшипников из строя, вследствие работы без смазки и охлаждения;
  • редуктора давления, предназначенного для сглаживания колебаний в системе и достижения максимально возможного значения параметра в паре с гидроаккумулятором.

Схема с гидроаккумулятором от поверхностного насоса

Выбор того, как в каждом конкретном случае провести воду из скважины домой определяется массой параметров, в том числе:

  • является схема дополнением к централизованному водоснабжению или оно автономное;
  • где выполнено устройство скважины относительно ввода в отапливаемое здание;
  • какая минимальная температура характерна для места, где нужно сделать водопровод;
  • какой максимальный расход воды нужно обеспечить и на какую высоту её предстоит поднять;
  • планируется эксплуатация системы водоснабжения круглый год или только в теплое время;
  • где будет произведена установка оборудования – в доме или кессоне.

https://youtube.com/watch?v=uAUMmgUgqpQ

Система водоснабжения из скважины

Работы по укладке труб и рытью траншей ничем не отличаются. Если вы планируете устанавливать насос и трубы непосредственно над скважиной, обустройте над ней кессон либо приямок. Таким образом, вы обеспечите защиту от промерзания.

Монтаж кессона

Эта работа выполняется соблюдением некоторых правил и технологии:

Пример пластикового кессона для скважины

  • Обкопайте трубу скважины на 2,5 м в высоту. Ширина должна быть больше диаметра кессона в два раза;
  • После этого уплотните дно ямы и залейте его слоем бетона толщиной 20 см.
  • Затем установите кессон.
  • Обрежьте трубу, оставив над уровнем дна кессона 50 см.
  • На этом уровне создайте отверстие в кессоне, через которое в дальнейшем будут прокладываться трубы.
  • Подключите насосную станцию, забетонируйте кессон снаружи (толщина слоя – 30-40 см), засыпьте его цементно-песчаной смесью, оставшиеся 50 см – грунтом.

Делаем подключение насосной станции к скважине

Выносной насос можно установить прямо в кессоне. При близком расположении скважины монтаж насосной станции можно произвести в доме.

Схема подключения насоса к скважине

Итак:

Подводящую трубу следует провести в кессон или приямок и установить ее в трубе скважины.

Остальное оборудование, такое как фильтры, реле управления и гидроаккумулятор, установите в хозпостройке или доме.

Подключаем колодцу насосную станцию

Если ваш колодец находится недалеко от дома и в нем наблюдается высокий уровень воды, примените насосную станцию, высота всасывания которой не превышает 9-ти м.

Для установки подойдут хозпостройка, дом и сам колодец:

Делаем подключение насосной станции

Если колодец глубокий и отдален от дома, воспользуйтесь насосом для колодца с выносным эжектором. Насосную станцию установите в доме, эжектор поместите в колодец.

  • Перед насосом установите кран, предназначенный для отвода жидкости;
  • Делаем установку фильтра, который у нас обеспечит грубую очистку, и обратный клапан.
  • После этого произведите установку насоса и фильтра, который будет предназначен для тонкой очистки.
  • В результате при необходимости вы сможете менять картридж в фильтре. Далее установите гидроаккумулятор.
  • После этого монтируется вся система водоочистки и водоподготовки.

Делаем внутренний водопровод на даче

Элементы для проведения внутреннего водопровода на даче

 Итак:

  • Проведите трубу 32 мм к коллектору холодного водоснабжения.
  • Установите в нем шаровые краны, после чего подключите трубы 25 мм. Именно они будут обеспечивать поступление воды к потребителям или их группам.
  • Для внутренней разводки подходят гофрированные нержавеющие трубы, металлопластиковые, а также трубы, изготовленные из полипропилена и стали. Гофрированные изделия самые дорогие, но зато они легко устанавливаются. Если учитывать качество и цену, наиболее оптимальный вариант – полипропиленовые трубы. Их можно соединять электропаяльником и фитингами. Для работы с электропаяльником не требуется наличие определенных навыков. К тому же, этот инструмент можно взять в аренду.

Подведите трубу к водонагревателю, затем подключите, делать это нужно с на стороне коллектора, только с его обратной стороны. Из водонагревателя выходит труба с горячей водой, делаем ее подводку к коллектору, после этого делаем крана для отвода воды и шаровых кранов.

Как видно из вышесказанного, сложного особо ничего нет. Главное определиться правильно с источником и после этого правильно подобрать оборудование и вы с этим точно можете справится.

Технология обустройства системы водоснабжения частного дома из скважины

Начало производства работ по устройству водопровода предусматривает наличие у застройщика следующей информации:

  • требуемый суточный объем потребления;
  • место расположение скважины или колодца;
  • точка входа трассы в здание;
  • количество сантехнических приборов.

На основании полученных значений вычерчивается план прокладки наружных сетей и составляется схема разводки внутренних потребителей.

Последовательность обустройства домашнего водопровода:

  1. Подготовить место под ревизионный колодец и сделать выемку грунта для укладки наружного водовода.
  2. Установить кессон.
  3. Проложить трубопровод к фундаменту здания.
  4. Завести в здание.

Как провести воду из скважины в дом обустройство источника

Проведение воды из скважины в дом.

Работы по устройству точки водозабора начинают с разбивки участка и последующего рытья котлована для организации смотрового колодца или кессона. На подготовленное основание укладывают щебеночно-песчаную смесь, трамбуют, устанавливают опалубку и заливают бетонную площадку для укрытия. Размеры плиты для емкости должны быть больше габаритов резервуара на 350-450 мм.

Затем, в зависимости от материала кессона, выполняют монтаж сборных элементов или устанавливают готовую конструкцию. Проводят изоляцию и утепление наружных поверхностей укрытия.

Магистраль для системы водоснабжения частного дома

Подвод воды от выработки к дому осуществляется при помощи традиционных стальных или пластиковых труб Ø 32 мм. Укладку полимерных профилей рекомендуется выполнять по песчаному основанию. Отдельные секции соединяют специальными муфтами или фитингами.

Выбор и монтаж насосного оборудования для водоснабжения загородного дома

Тип погружного насоса или стационарной перекачивающей станции выбирают с учетом следующих эксплуатационных характеристик:

Монтаж насосного оборудования.

  1. Глубина колодца.
  2. Динамический и статический уровни.
  3. Диаметр выработки.
  4. . Производительность купленной установки должна быть на 10% ниже, чем расчетный объем источника.
  5. Расстояние от фильтра на до самой высокой точки потребления.

При этом нужно не забывать об общем суточном расходе воды, на основании которого выбирают мощность и тип насосного агрегата.

Последовательность монтажа:

  1. На обсадную трубу установить фильтр грубой очистки.
  2. Всасывающий патрубок насоса снабжают .
  3. На бетонную площадку при помощи анкерных болтов монтируют насосную станцию.
  4. Заземляют устройство.
  5. Подключают магистраль и электропитание.
  6. В рабочую камеру механизма заливают воду.
  7. Запускают станцию и проверяют герметичность соединений.

Монтаж приборов и дополнительного оборудования необходимо выполнять в строгом соответствии инструкции завода изготовителя. Если во время сборки своими руками возникают вопросы относительно правильности установки элементов конструкции, необходимо сразу обратиться за консультацией к специалистам, а не пытаться исправить ошибки самостоятельно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
