Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установки

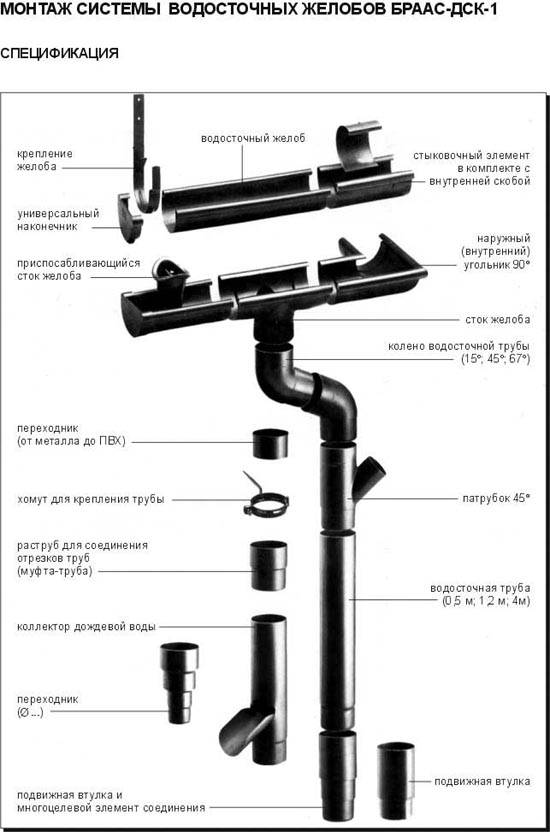

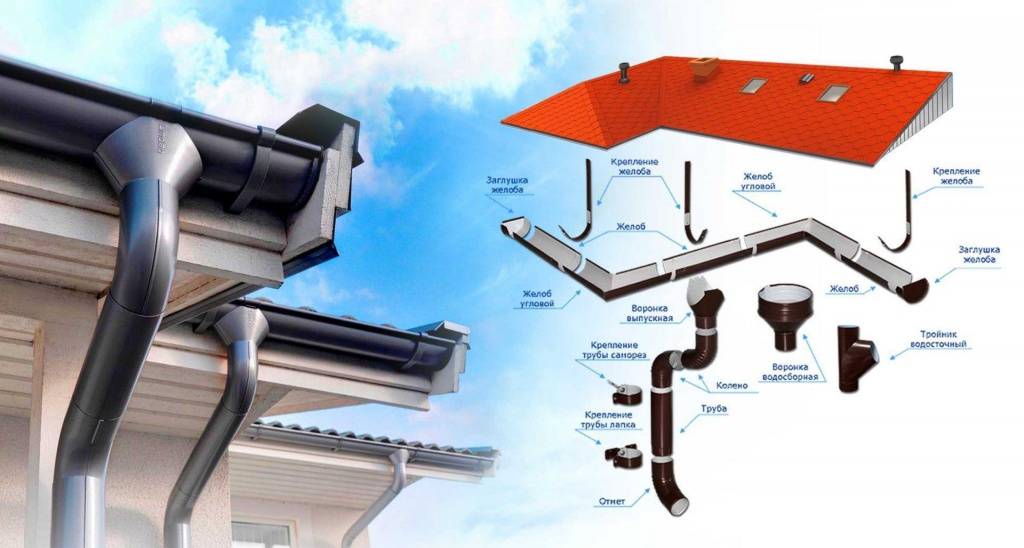

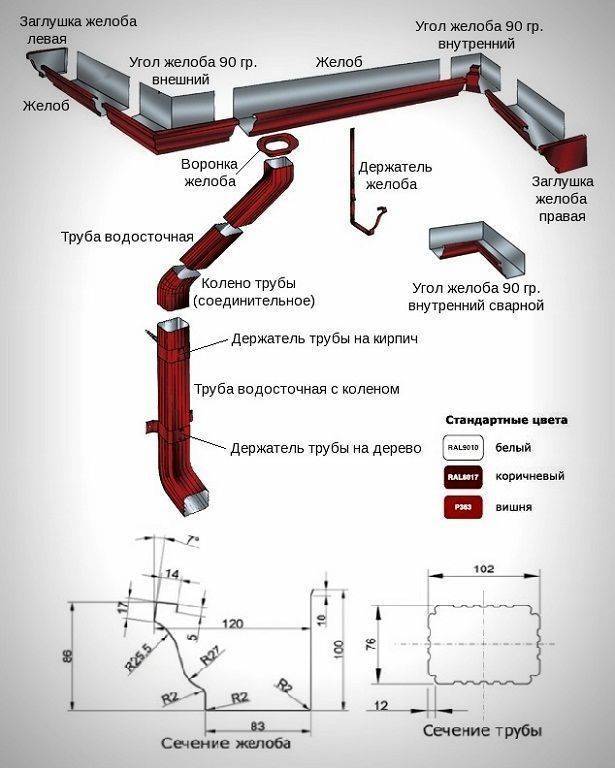

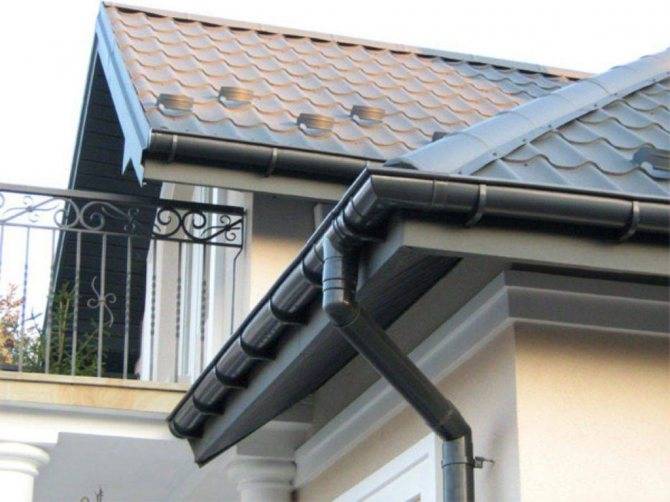

Типовое устройство водостока с крыши

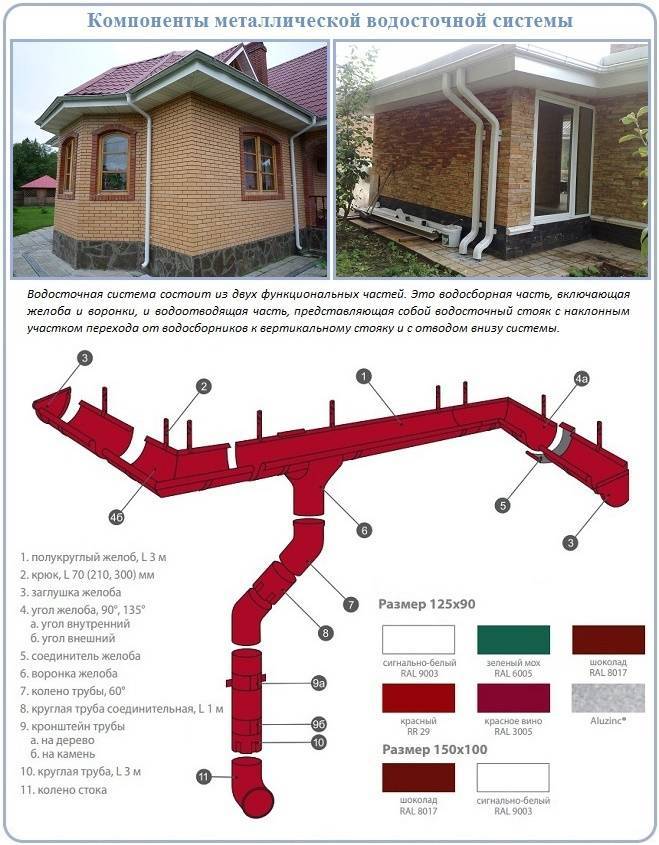

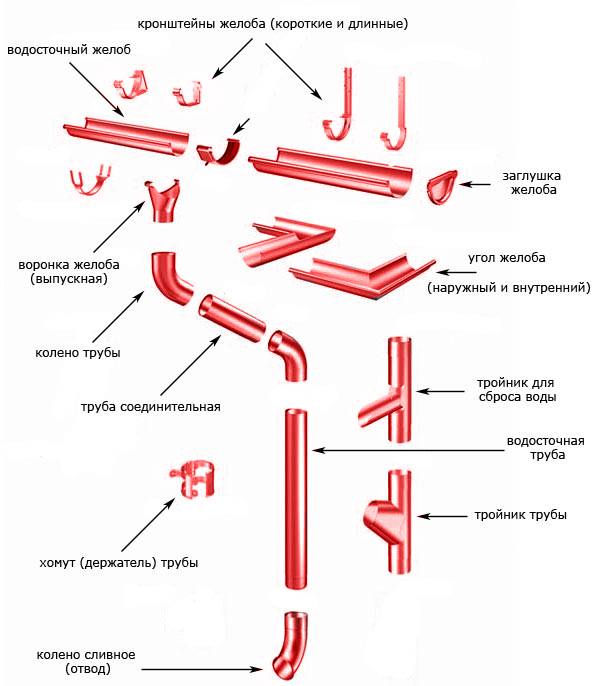

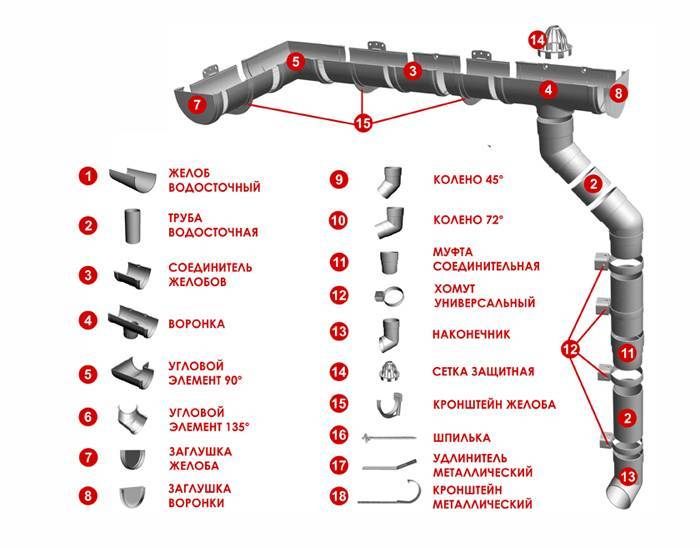

Некоторые производители предлагают стандартный набор элементов водосточной системы. Они могут отличаться по размеру, материалу изготовления и внешнему виду. Система состоит из горизонтальных желобов, установленных под краем кровельного покрытия, и желобов, соединенных с желобами водосточными воронками.

Перпендикулярные элементы соединяются воронками. Кроме них в инженерный комплекс входят: заглушки, соединители, тройники, крепеж, уголки, отводы и возвышения

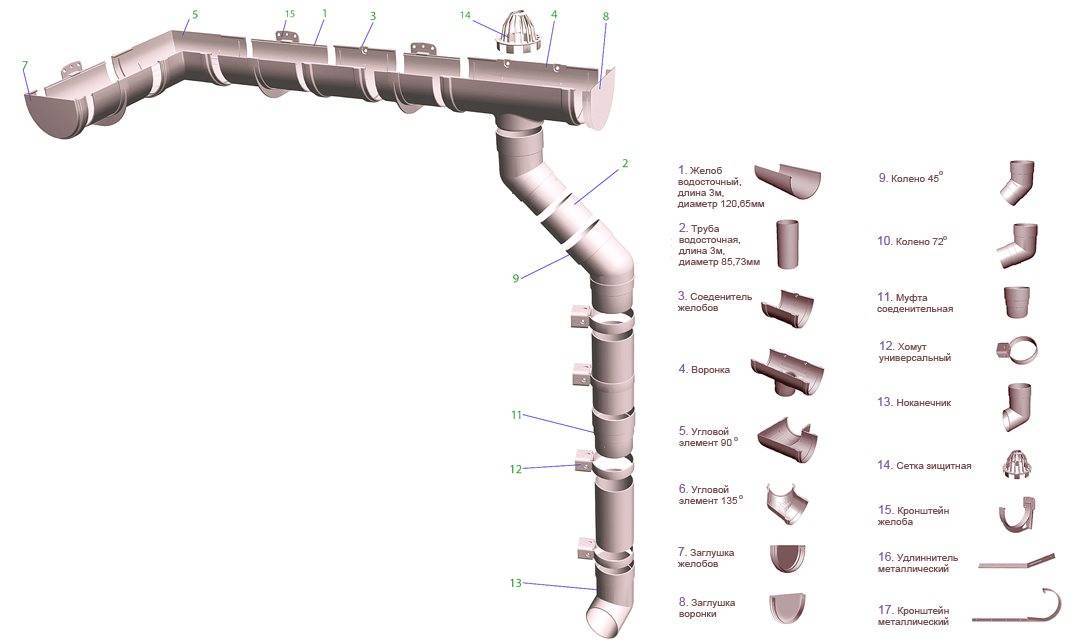

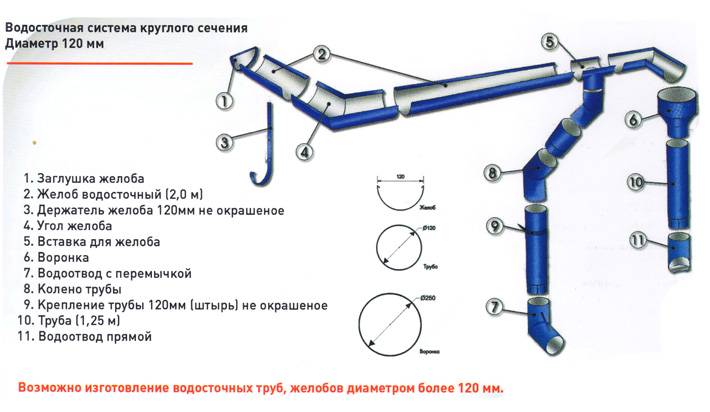

Состав системы собран в соответствии с конфигурацией водоотводящей системы.

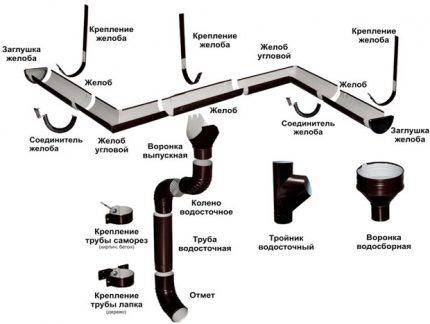

Желоб и соединительные элементы к нему

Полукруглый желоб – это поддон для сбора и отвода осадков с крыши. Сечение желоба – открытой полукруглой или угловатой формы. Дизайн соответствует архитектуре здания. Размер лотка должен соответствовать предполагаемой загрузке. Последний, в свою очередь, зависит от площади кровли.

Вращающиеся желоба используются для изменения линии желоба. Стандартный угол – 90 °, но есть и изделия с параметром 135°.

При установке смены руководствуются следующими правилами:

• стыки углов и желобов необходимо заклеить клеями или резиновыми прокладками;
• расстояние от концов нахлеста до кронштейнов не должно быть более 10-15 см – в этих местах прочность системы меньше.

Соединитель водостока – полукруглая планка с фиксаторами и защелками. Элемент используется для соединения желобов в непрерывную линию. Для герметизации стыка требуется резиновая прокладка.

Стандартная длина желоба – 3 м. Некоторые производители предлагают изделия со стандартным размером 3-4 м. При расчете системы необходимо выбирать длину так, чтобы количество стыков было минимальным

Монтажные кронштейны. Выбор конкретной модели зависит от технологии устройства водостока, расположения основных элементов и стадии ремонта / строительства.

Возможные подвесные скобы:

1. Длинный. Они используются для крепления дренажной системы до покрытия кровли. Элементы крепят к стропилам, как правило, еще до установки обрешетки.
2. Короткий. Подходит для установки водостоков на стене здания или фасадной панели. Крюки можно установить до установки кровельного покрытия или после установки кровли.
3. Универсальный. Складные элементы применяют до или после рубероида. Длина универсальных крючков регулируется.

Заглушка устанавливается в конце желоба. Для надежного крепления предусмотрены защелки, а для повышения герметичности соединения – резиновая прокладка. Дизайн в целом универсален: заглушка подходит к правому и левому краю лотка.

Элементы дренажной линии

Дренажная воронка подходит для мест, где невозможно установить обычную дренажную систему. Применяется для кровельных ендов сложной архитектурной формы. Сливной шланг подключается непосредственно к сливной воронке.

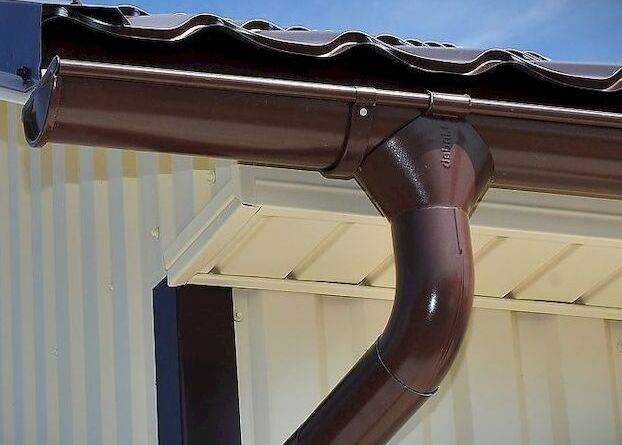

Сливная воронка. Элемент устанавливается под лоток. Воронка перенаправляет поток воды в вертикальную трубу. В зависимости от позиции есть проходящие элементы, слева или справа

Колено – необходимый элемент для изменения направления водосточной трубы, например, для обхода трубы рядом с архитектурными выступами здания.

Сливная труба предназначена для устройства вертикального сливного трубопровода. Диаметр элемента подбирается исходя из водной нагрузки, типовая длина – 3 м.

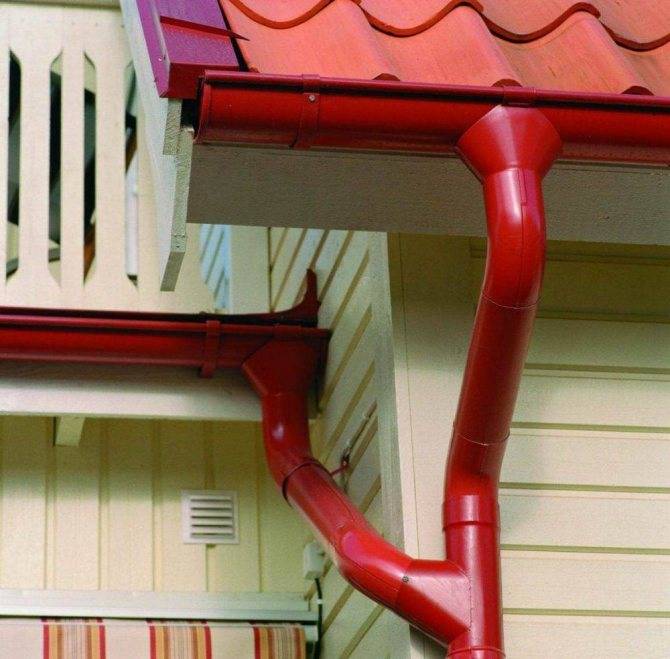

тройник необходим для соединения нескольких желобов с вертикальной стойкой. Использование тройника снижает расход материала, улучшает внешний вид фасада

Отметка представляет собой загнутый кончик. Устанавливается внизу сливной трубы для отвода воды из фундамента и подвала здания.

Держатели для труб представляют собой хомуты для крепления вертикальных труб к стене. Опоры изготавливаются из пластика и металла. Крепежные детали должны выдерживать нагрузки на водосточную трубу и быть менее заметными.

Расчет водосточной системы кровли

Все расчеты водосточных каналов проводятся на этапе проектировки. Составить схему расположения труб самостоятельно очень трудно, так как здесь присутствует множество нюансов, которые зачастую просто не учитываются застройщиками, а вот профессиональный проектировщик о них помнит всегда. Конечно, на сегодняшний день в сети есть много информации по этому поводу и было бы глупо не изучить ее.

Самая распространенная ошибка устройства внутреннего водостока – неверный подбор элементов или их монтаж. Собрав всю систему воедино, застройщики часто сталкиваются с всасыванием воды. Это случается из-за разности давления и когда осадки продвигаются по трубе, их просто выталкивает обратно

Чтобы не встретиться с данной проблемой стоит обратить внимание на:

• Климатические особенности вашего региона
• Количество осадков за год
• Особенности кровельного каркаса
• Габариты постройки в целом

Даже если вы уверены в своих знаниях и силах, консультация специалиста не помешает. Таким образом все проблемы будут устранены, а монтажный процесс будет зависеть только от вас.

Существует небольшой список условий, которые помогут использовать водосток как можно дольше.

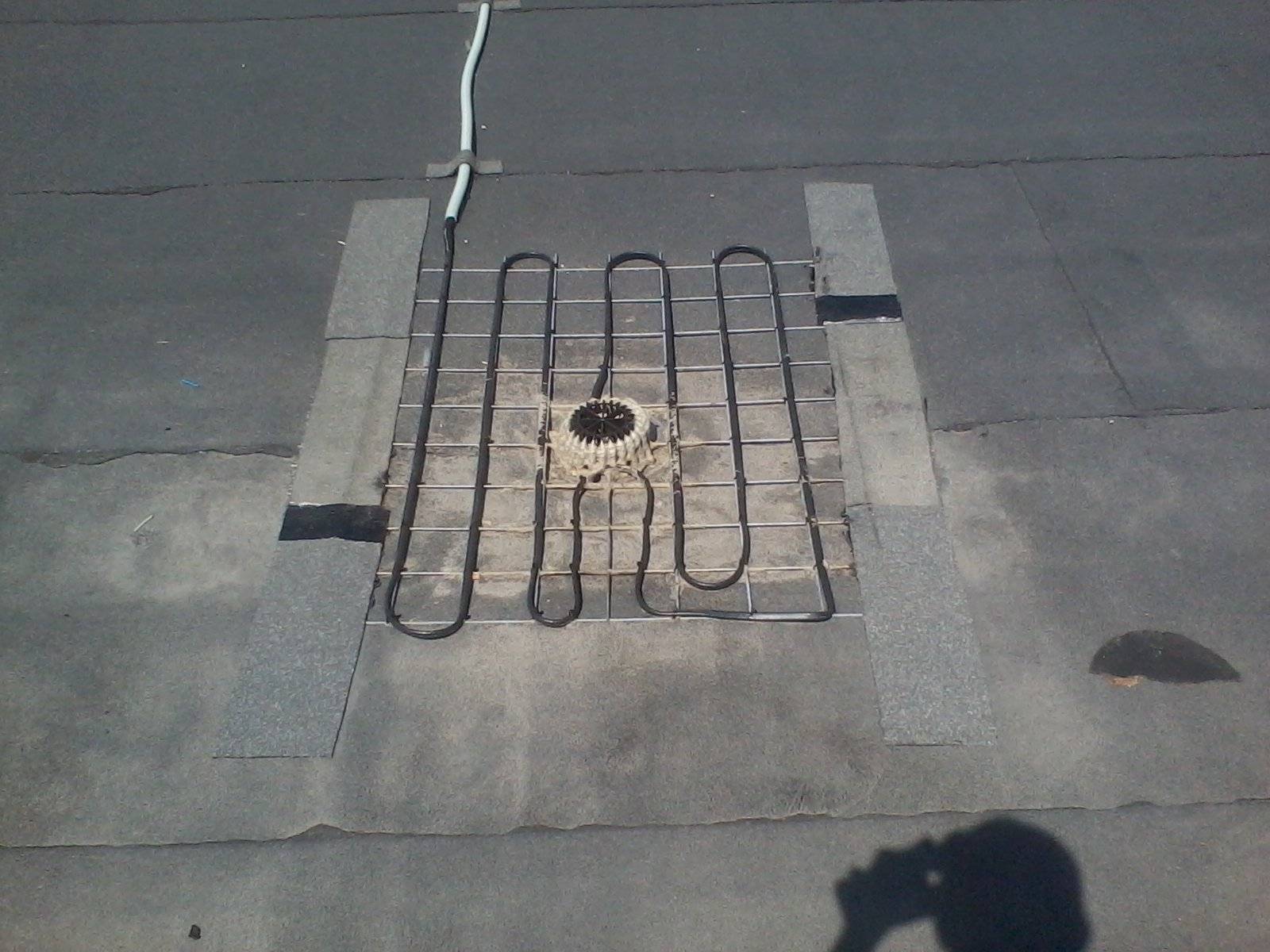

1. Укладка обогревательных кабелей не позволит влаге замерзать, следовательно, она больше не будет причиной образования засора или нарушением целостности системы.
2. Дабы при стоке воды не было никаких посторонних шумов прокладку между трубами создают из звукоизоляционного материала.

Как вы уже знаете, водосточная система предназначается для удаления атмосферных осадков с кровельной плоскости. Она должна функционировать при любой температуре и справляться с любым объемом воды. Как поддерживать температуру вы уже в курсе, но теперь нужно разобраться с отводом осадков в ливневую канализацию.

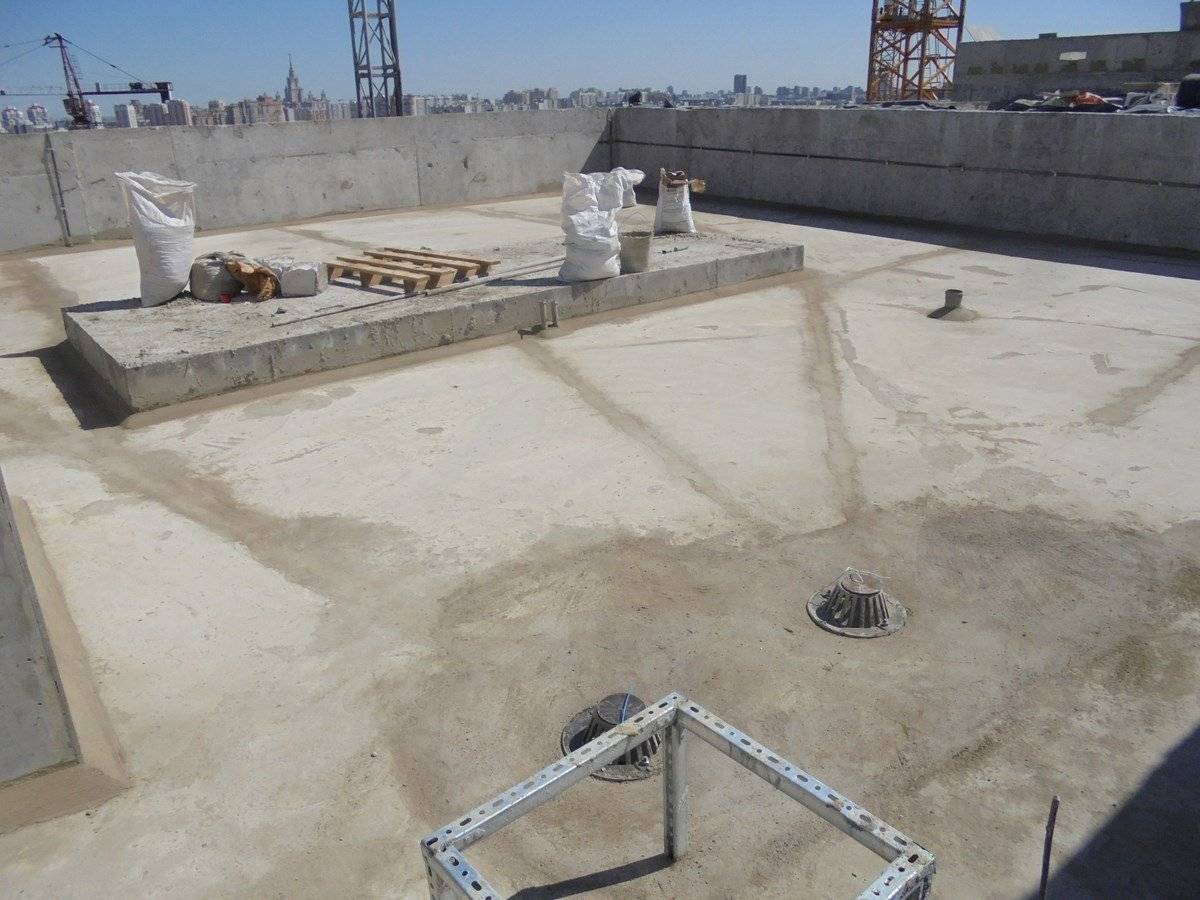

Расчет количества воронок на плоской кровле производится по простой схеме: 1 воронка должна приходиться на 0,75 квадратных метров кровли и 1 сантиметр площади трубы для стока. Стоит заметить, что монтаж внутренней водосточной системы лучше не проводить по внешним стенам, так как в зимний период они могут промерзнуть, а это негативно скажется на ее работоспособности.

Казалось бы, просто найди площадь крыши, и ты узнаешь количество воронок, подбери подходящие трубы и вот, водосток уже готов, но не все так просто как кажется

Существуют некоторые нюансы, которые очень важно учитывать при нахождении количества воронок

• При отсутствии препятствий для линейного расширения желоба, длина которого менее 12 метров, то можно устанавливать всего одну воронку.
• В случаях, когда его длина более 12 метров и расширению что-нибудь мешает, то в конце уклона устанавливается вспомогательная компенсирующая воронка.
• Если сбор влаги будет происходить по всему периметру крыши, тогда воронки будут устанавливаться с компенсаторами.

Количество водосборных воронок обязано совпадать с количеством труб. При расчетах нужно брать паспортные данные объекта, только базе этих значений можно производить вычисления.

Помимо водосборных элементов нужно подобрать оптимальную величину самим трубам. Для этого придется тщательно обследовать весь объект и выявить все его архитектурные особенности, в частности выступающие части или впадины.

Количество труб подбирается по простым формулам. Вам достаточно знать, что стока диаметром в 100 миллиметров вполне хватит на кровельную поверхность с площадью до 200 квадратных метров

Кроме этого, важно учитывать уклон кровельной плоскости. Чем выше градус, тем выше должен быть борт желоба

Сечение трубы для внутреннего стока находится следующим образом

Определяется максимальное количество осадков, которое может выпасть. Это можно сделать по таблице, где приводится статистика по осадкам за несколько прошлых лет, и теперь значение подставляется в формулу: S (площадь крыши) *N (количество осадков). Впрочем, всегда можно воспользоваться старым и действенным способом. Сечение труб подбираются по соображению: 1 квадратный метр кровли должен приходится на 1 квадратный сантиметр трубы

Сечение трубы для внутреннего стока находится следующим образом. Определяется максимальное количество осадков, которое может выпасть. Это можно сделать по таблице, где приводится статистика по осадкам за несколько прошлых лет, и теперь значение подставляется в формулу: S (площадь крыши) *N (количество осадков). Впрочем, всегда можно воспользоваться старым и действенным способом. Сечение труб подбираются по соображению: 1 квадратный метр кровли должен приходится на 1 квадратный сантиметр трубы.

Расчет и принцип размещения

Воронки следует располагать по всей кровельной площади равномерно и на более низких участках. Избавиться от застойных луж поможет уклон поверхности в сторону воронки.

На полуметровом расстоянии от водоприемника он должен быть увеличен с 2% до 5%. Добиться нужного уклона можно при помощи выравнивания стяжки или же уменьшения теплоизоляционного слоя.

Рассчитывается количество воронок с учетом 1 воронка на 200 квадратов кровельной поверхности. Расстояние между ливневыми воронками должно быть в пределах полуметра. От края крыши они монтируются неменеечем на метровом расстоянии. Минимальное сечение водоприемников и труб — 10 см.

На крыше площадью больше 200 кв.м допускается вариант с одним водоприемником, когда дополнительно оборудуется ливневый сток.

Технология монтажа водослива

Точная комплектация необходимых инструментов зависит от материала водостоков.

В любом случае понадобятся:

• перфоратор;
• шуруповерт;
• уровень, отвес;
• рулетка, карандаш, шнур;
• плоскогубцы;
• стремянка;
• молоток, киянка.

Последовательность работ по монтажу водосливной системы можно разбить на три основных этапа.

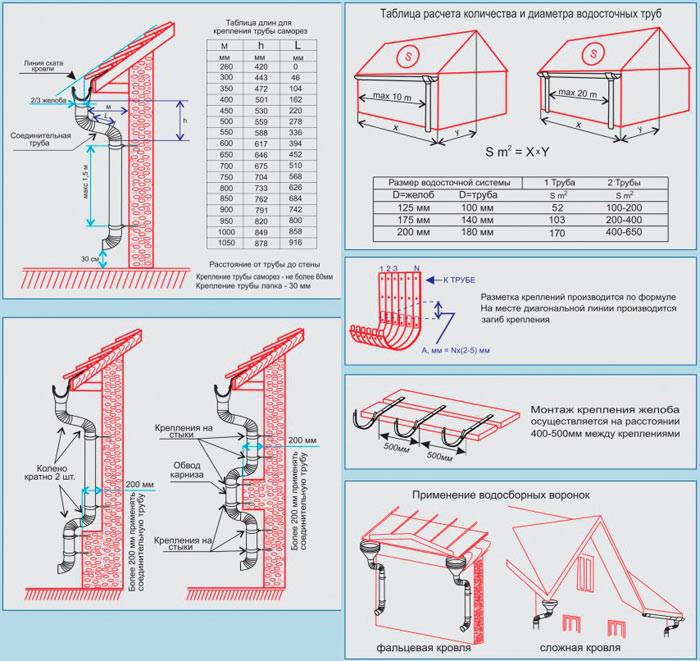

Правильная установка кронштейнов

При монтаже кронштейнов порядок работ следующий:

1. По углам скатов делают метки, обозначая места крайних кронштейнов.
2. К лобовой доске фиксируют первый кронштейн.
3. С обратной стороны несущего основания устанавливают крайний крюк, выдерживая необходимый уклон – 3-5 мм на 1 м.

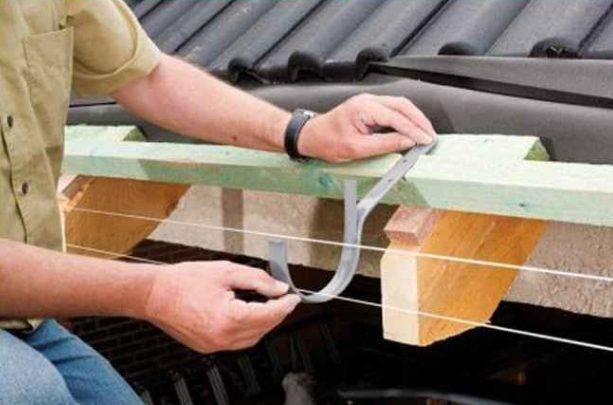

4. Между кронштейнами натягивают шнур и выставляют промежуточные элементы по линии.

После расстановки крюков веревку надо убрать.

Края кровельного покрытия должны перекрывать желоб не более чем на 1/3 его ширины. Такое расположение будет обеспечивать точное попадание стекающей воды в лоток

Крепление системы желобов

Монтаж лучше начинать с места, где будет подсоединяться вертикальный водослив. В желобе необходимо сделать отверстие под воронку с помощью ножовки по металлу, края обработать. Установить переходник между горизонтальными и вертикальными элементами получится с использованием соединителей.

Последующие действия:

1. На крайний лоток надеть заглушку.
2. Уложить желоба поочередно в кронштейны, выдерживая нахлесты элементов по 5-10 см.

Чтобы обеспечить лучшую герметизацию, на стыки следует надеть прорезиненные соединители.

Монтаж вертикальных стояков

Начинают монтаж стояков с установки хомуты. Для этого от воронки отвесом спускают вертикальную линию, отбивают ее на стене.

Обязательно надо предусмотреть хомуты вблизи сочленения водосточныхв труб, максимальная дистанция до креплений – 10 см.

Предварительно на земле желательно собрать вертикальный стояк, а после – зафиксировать его в системе крепежей

Далее монтируют доборные элементы, соединяют вертикальные и горизонтальные отводы между собой, устанавливают нижний отмет. В регионах с обильными зимними осадками водосточную систему желательно обустроить контуром обогрева, инструкция по его установке изложена в рекомендованной нами статье.

Зачем водосток нужен?

Почему нельзя оставить крышу не оборудованной водостоком? Многие дома имеют довольно необычные и красивые кровли, и их владельцы желают отказаться от обустройства этой важной системы только лишь потому, что не желают портить внешний вид крыши и строения в целом. Ведь водосток представляет собой систему желобов и труб, которые выглядят далеко не так изящно, как, возможно, сам дом

Но принятие такого решения будет в корне неверным – каким бы красивым и необычным не был дом, водосток с крыши ему необходим

Но принятие такого решения будет в корне неверным – каким бы красивым и необычным не был дом, водосток с крыши ему необходим.

Водосточная система из ПВХ

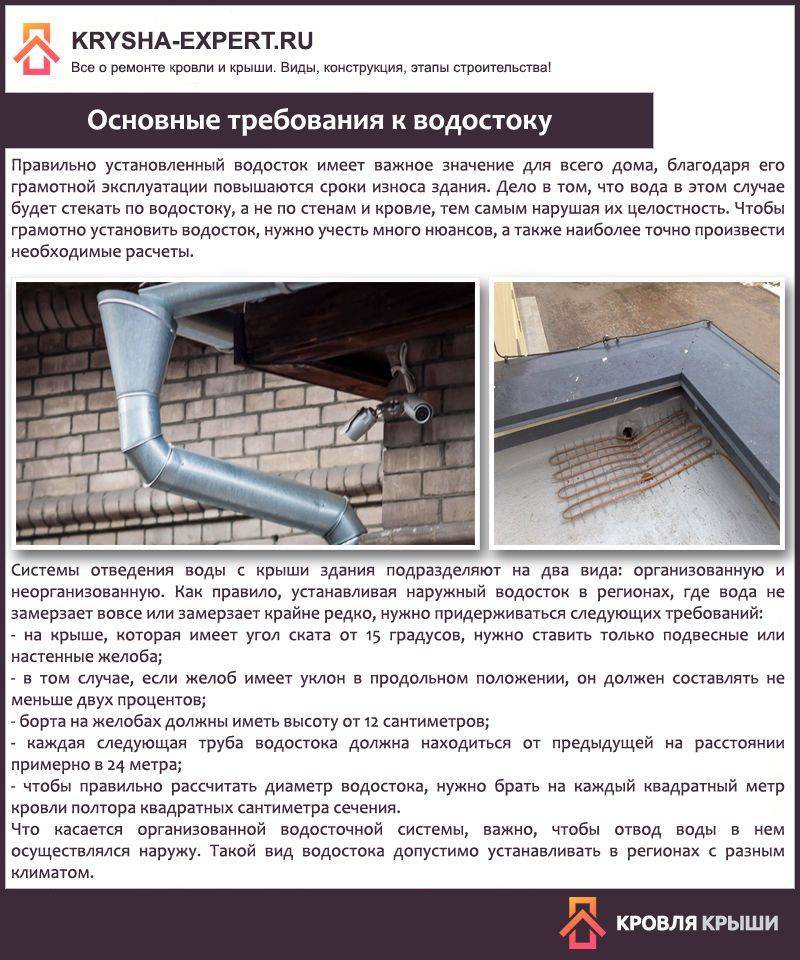

Основные требования к водостоку

В первую очередь, водосточная система обеспечивает защиту строения от воздействия атмосферных осадков на фасады и фундамент. Вода, капающая с неба – далеко не самая чистая жидкость, она содержит массу химических веществ, а в отдельных регионах – буквально всю таблицу Менделеева. И некоторые строительные материалы под ее воздействием начинают довольно быстро терять свой внешний вид и разрушаться, из-за чего строение становится уже не таким прочным и надежным, каким было изначально. Да и мокрые стены теряют часть теплосберегающих свойств, выглядят некрасиво.

Когда дом возведен на пучинистом грунте, то все еще серьезней! Почва напитается водой, зимой все это расширяется и начинает давить на само здание

Действует система водостока просто: вода, попавшая на крышу, собирается в один желоб, по которому направляется в определенную точку так называемого безопасного стока. И если система спроектирована правильно, то она надежно защищает от воды и фундамент, и стены.

Организованный водосток с крыши

Как выбрать подходящую систему водостока

Система водостока с крыши предназначена для сбора воды с поверхности кровли и отвода ее в ливневую канализацию, с целью недопущения попадания на фасад, фундамент и отмостку здания. Различают два основных типа водосточных системы с крыши:

• внутренний водосток;
• наружный водосток.

Внутренний восток применяется, главным образом, для плоских крыш либо в зданиях промышленного назначения. Поэтому он практически никогда не применяется в частном доме.

Наружный водосток с крыши бывает организованный и неорганизованный. Неорганизованный водосток в частном доме имеет одну крайне привлекательную особенность – он не требует никаких финансовых вложений. Все остальное – сплошные недостатки, связанные, главным образом с практически неизбежной необходимостью скорого ремонта либо фасада, либо отмостки и фундамента. Сложно представить себе хозяина, который предпочел бы незначительную экономию средств с одновременной угрозой прочности и надежности дома, вложению вполне разумных по размерам финансов для установки нормально работающей водосточной системы.

Организованный наружный водосток с крыши, который выбирается большинством заказчиков, что, несомненно, правильно, в большинстве случае можно сделать из следующих материалов:

• оцинкованная сталь. Может использоваться и черный металл, но такое происходит достаточно нечасто. Один из вариантов, который вполне может быть не только смонтирован собственными силами, но и изготовлен;
• пластик. Водостоки с крыши из ПВХ являются одной из наиболее популярных систем. Они могут быть как приобретены готовыми и смонтированы самостоятельно, так и изготавливаться своими руками из обычных канализационных ПВХ труб. Особенности материала – маленький вес, легкость обработки и монтажа, доступность, а также наличие готовых комплектующих и доборников – все это привело к повсеместному распространению именно этого варианта водостока. Если будущий владелец настроен сэкономить на водосточной системе, но вместе с тем хочет получить надежную и долговечную конструкцию, сделать и установить водостоки с крыши из ПВХ труб – это лучшее решение. Пример установки водостока из ПВХ пластика приведен на видео:;
• металлопластик. Системы из данного материала нереально изготовить самостоятельно, но достаточно просто смонтировать уже готовые. Технология установки подчиняется тем же основным правилам, что и для любой другой водосточной системы. Необходимо учитывать, что водостоки из металлоплистика несколько дороже систем из оцинкованного металла и пластика, хотя по некоторым параметрам обладают более высокими эксплуатационными свойствами;
• медь. Самый дорогой и при этом качественный материал для устройства водостоков в частном доме. Помимо долговечности, надежности, высочайших эксплуатационных характеристик, медные водостоки еще и прекрасно выглядят, придавая дому солидный и эстетичный вид. Работа с таким дорогим материалом требует высокой квалификации, поэтому изготовление своими руками мало реально. Вместе с тем смонтировать систему водостока из готовых элементов вполне возможно, хотя и эта работа требует определенной сноровки. В качестве примера монтажа медного водостока можно привести следующее видео:

Исходя из вышесказанного, можно однозначно утверждать – каждый из описанных вариантов имеет свои плюсы и минусы, некорректно говорить, что тот или иной выбор – это правильно или, наоборот, неправильно. На практике гораздо чаще при строительстве частных домов применяются системы из оцинкованной стали и пластика. Причем при желании сэкономить и выполнить максимальное количество работ своими руками, будущие владельцы предпочитают второй вариант, то есть сделать водостоки из обычных канализационных ПВХ труб.

Наружный водосток по СНиП

Неправильный расчет водосточной системы либо его отсутствие приводит к возникновению плесени на стенах дома, размыванию фундамента, затоплению подвальных помещений, гниению деревянных конструкций. Предотвратить появление этих проблем может грамотно спроектированный внутренний или наружный водосток СНиП.

По расположению водостоки бывают внутренними и наружными, по конструкции — организованными и неорганизованными.

Внутренние водосливы монтируются внутри дома. По СНиП водосливные воронки располагают равномерно по всей крыше, несколько ниже, чем остальные участки кровли и под углом 90° к водосточной трубе.

Наружный водосток СНиП монтируется по периметру дома. Он может быть организованным и неорганизованным.

Организованное водоотведение — это сбор воды и ее перенос от конца ската крыши до ливневки посредством желобов, труб и других элементов системы.

Неорганизованный наружный водосток СНиП представляет собой простой сброс воды с кровли. Он требует наличия козырьков над входами, а также продления карнизов от стен минимум на 60 см, дабы избежать размывания цоколя и фундамента.

Выбор водосточный системы

Выбор типа водослива зависит от таких параметров здания, как этажность и тип кровельного материала. Дома этажностью свыше 6 уровней оборудуются внутренней водосточной системой, до 5 уровней – наружной организованной, до 2 уровней – наружной организованной или неорганизованной.

Согласно типу кровли, внутренний водоотвод рекомендован для отапливаемых домов с рулонным или мастичным кровельным покрытием, а также на плоских крышах. В остальных случаях монтируется наружная система водоотведения.

В частных домах этажностью до 3 уровней рекомендуется обустраивать организованный наружный водосток СНиП, так как он проще в обслуживании.

Проектирование организованного наружного водостока СНиП

Согласно строительным нормам и правилам, создание проекта водосточной системы должно базироваться на обосновании.

Проект наружного водостока СНиП предполагает:

расчет площади кровли,

расчет количества осадков,

определение минимально возможной температуры.

подвесные водосточные желоба должны устанавливаться на крышах с углом ската не менее 15°,

все элементы водостока должны соответствовать ГОСТ 7623-75,

расстояние между водосливными трубами не должно превышать 24 м,

диаметр труб рассчитывается, исходя площади кровли: 1,5 см на 1 м 2

угол уклона водосточного желоба составляет 0.2-0.3° или 2-5 мм на погонный метр,

минимальная высота борта для желобов – 12 см.

Все вышеприведенные требования актуальны для регионов с низкой вероятностью замерзания воды. В противном случае требуется организация внутреннего водослива.

Расчеты, проводимые по СНиП:

количество желобов рассчитывается, исходя из периметра крыши и длины желоба,

количество соединительных элементов, муфт и желобов определяется, исходя из числа стыков деталей и периметра крыши,

количество крепежных элементов зависит от материала желобов и труб (для пластика расстояние между крепежами равно 70 см, для металла – 40 см),

количество заглушек при незамкнутой системе водоотведения равно количеству обрывов трубы,

количество воронок равно количеству водосточных труб,

количество труб и изогнутых элементов высчитывается в зависимости от высоты и периметра здания, наличия архитектурных выступов и т.п.,

Правильный расчет наружного водостока по СНиП очень важен для владельца дома, это решит все проблемы по водоотведению, а водосточная система гармонично дополнит фасад здания.

Подготовительные работы или с чего начать?

Главная задача водостока — отвод воды с крыши дома. Для нормальной работоспособности системы важна её пропускная способность, поэтому первым пунктом расчета водостока является выбор типа системы, а также диаметра труб, желобов.

Как правило, в небольших частных домах используется наружная система 120х90, где 120 — диаметр желоба, 90 — водоотводящих труб.

Для больших коттеджей и домов, предпочтительнее использовать систему 150х100. Её пропускной способности достаточно для того, чтобы нормально функционировать даже в сильный ливень.

Существуют формулы точного расчета объема дождевых вод в зависимости от площади крыши, региона, интенсивности осадков, но обычным гражданам вникать в такие тонкости необязательно.

Достаточно знать общую площадь крыши, спланировать расположение сливных труб и, основываясь на эти данные, выбрать диаметр элементов водостока.

Исходные данные

Для правильного расчета и выбора водосточной системы необходимо:

Измерить высоту дома. Замер производится при помощи строительной рулетки. Измеряется расстояние от отмостки (земли) до края карниза.

Измерить длину карниза со всех сторон крыши

Важно знать длину каждого ската, так как от этого зависит точность расчетов необходимого количества элементов конструкции. Рассчитать общую площадь кровли. Основываясь на полученные данные можно оптимально подобрать систему водоотведения

Основываясь на полученные данные можно оптимально подобрать систему водоотведения

Рассчитать общую площадь кровли. Основываясь на полученные данные можно оптимально подобрать систему водоотведения.

Посчитать количество наружных и внутренних углов крыши.

Важно: если крыша вашего дома имеет сложную конструкцию с большим количеством углов, то для правильного расчета элементов водостока лучше воспользоваться онлайн-калькуляторами от компании производителя системы

Расчетная площадь сбора желобов в зависимости от диаметра и расположения сливных труб.

Желоб диаметром 110 мм при установке сливной трубы по центру ската способен обслуживать до 177 м2. Желоб аналогичного диаметра при сливной трубе, установленной по одному краю ската, обслуживает до 89 м2. Желоб диаметром 120 мм, способен принимать воду с площади 238 м2, а 150-й с 380 м2.

Установив сливную трубу по одному краю ската с желобом 120 мм, можно обеспечить отвод воды с кровли площадью 118 м2, а 150-й в аналогичных условиях справиться с обслуживанием кровли площадью до 190 м2.

Площадь водосбора сливных труб в зависимости от расположения.

Труба диаметром 70 мм, при установке по центру ската обслуживает до 217 м2 кровли.

Установив такую по одному краю, можно обеспечить водоотведение с площади до 149 квадратов. 90-я труба при центральном расположении способна собирать воду с 355, а 110 с 620 метров квадратных.

Сместив 90-ю и 110-ю трубу на один край ската, площадь водосбора снизиться и составит 245 и 423 м2 соответственно.

Очевидно, что установка отводов по центру ската выгоднее, т.к. при одинаковом диаметре труб, пропускная способность системы значительно выше.

Согласно рекомендациям, для нормального функционирования

системы, одна сливная секция должна обслуживать не более 12 погонных метров водостока. Если длина водостока на одной стороне дома превышает 12 метров, то нужно устанавливать две или более, в зависимости от общей длины.
