Виды и назначения компенсаторов для трубопроводов: характеристики и особенности монтажа

Отличительные особенности

Большой спектр применения сильфонных компенсаторов объясняется широким списком достоинств этих устройств, которые можно экстраполировать на сальниковые изделия.

  • По сравнению с сальниковыми компенсаторами сильфонные имеют значительно больший срок службы. Если у сальниковых изделий он исчисляется годами (1-3-5 лет), то у сильфонных десятками лет (10-20). При этом во время своей работы сильфонные изделия не нуждаются в обслуживании и относятся к классу не ремонтируемых.
  • Большой срок службы обеспечивается значительным запасом хода, количеством циклов полной сработки сильфона. Эти данные указываются инженерами завода производителя на каждое устройство.

  • Применение сильфонных компенсаторов позволяет добиться высокого уровня герметичности, который просто необходим при работе с опасными для окружающей среды, неэкологичными веществами. Сальниковый компенсатор для работы с такими средами не предназначен.
  • Сильфонные компенсаторы могут иметь как очень маленький диаметр, так и очень большой, а вот сальниковые изделия преимущественно крупные, их минимальный диаметр прохода 100 мм.
  • В зависимости от материалов изготовления, сильфонное устройство может работать в самых разных температурных условиях. При этом диапазон настолько широк, что подобную арматуру используют как в криогенной промышленности, где температуры проводимой среды очень низкие, так и на нефтеперерабатывающих станциях, где ситуация кардинальным образом отличается.
  • Как мы уже говорили, сильфонные компенсаторы могут крепиться к трубопроводу самыми разными способами: привариваться, прикручиваться с помощью фланцев, соединяться с помощью муфт. При этом самое распространенное и простое – приварное соединение. Фланцы используются на трубопроводах с опасным теплоносителем, а так же на системах, где сварку не осуществить по техническим соображениям.

  • Рабочая часть компенсатора (сильфон), может быть защищена изнутри специальным стальным экраном, который не даст агрессивной среде оказывать пагубное воздействие. Дополнительно эта часть конструкции убирает завихрения, которые могут появиться в потоке теплоносителя при прохождении через гофрированную часть конструкции. Сальники, в соответствующих компенсаторах, наоборот испытывают на себе пагубное воздействие рабочей среды.
  • Сильфонные компенсаторы работают не только с паром и водой, как сальниковые, они применяются на трубопроводах с газом, в том числе и выхлопным, нефтью, маслами, агрессивными средами.
  • При необходимости, на сильфонные устройства может быть установлена изоляция из пенополиуретана или минеральной ваты, чтобы максимально устранить тепловые потери теплоносителя.

Очевидно, что сильфонные устройства гораздо практичнее своих сальниковых собратьев, поэтому в настоящее время это уже не альтернатива, а достойный выбор. К тому же в нашей стране уже достаточное количество заводов производителей, у которых можно заказать подобную трубопроводную арматуру.

Особенности врезки

Полипропиленовые элементы практически повсеместно заменили старые металлические канализационные стояки. Благодаря безусловным преимуществам, пластик становится все более востребованным. Однако для того чтобы получить действительно качественный результат врезки и установить компенсатор правильно, необходимо учитывать некоторые простые факторы:

  1. Учесть толщину стенок труб;
  2. Просчитать длину канализационной магистрали, чтобы вычислить примерную силу давления на сварные (паяные) швы;
  3. Для трубопровода с сечением 110 мм применяются только фланцевые патрубки;
  4. Если трубы сечения менее 110 мм, практичнее всего использовать резьбовое соединение, причем выбрать лучше патрубки для труб PN 10, 16, монтируемые при установке водопроводных систем холодного водоснабжения – они более плотные и прочные.

Схема работы врезки в пластиковый стояк:

  1. Часть трубы вырезать, обработав стояк напильником для удаления заусенец;
  2. Верхнюю часть трубы покрыть герметиком;
  3. Надеть патрубок до упора;
  4. Покрыть герметиком нижнюю часть;
  5. закрепить компенсатор, заведя в раструб трубопровода;
  6. подключить систему и закрепить стояк.

И совет: чтобы соединить трубопровод, элементы которого выполнены их разных материалов применяется система фитингов, оснащенных полимерной муфтой и трубной резьбой. Теперь не придется гадать, зачем нужен патрубок и что делать с ПВХ трубопроводом, если он прохудился – компенсатор позволит быстро и без особых трудовых и временных затрат починить поломку не разбирая всю систему.

Часто в процессе укладки или ремонта внутренней канализационной сети возникает проблемная ситуация. Состоит она в том, что трубопровод при температурных перепадах линейно расширяется и сужается. Что делать в этом случае? Тогда можно использовать канализационный компенсатор 110 мм. О том, что он представляет собой, расскажет этот материал.

По сути, компенсатор является фитингом. А именно элементом, служащим для нивелирования линейных удлинений канализационной сети при ее эксплуатации.

Материалы изготовления

Для производства труб канализации изготовители традиционно применяют:

  • металл: сталь и чугун;
  • формованный железобетон;
  • асбестоцемент;
  • керамику.

Еще несколько лет назад сантехники предпочитали работать с трубами из металла. Однако этот материал обладает несколькими недостатками:

  • он очень тяжелый;
  • установка металлического трубопровода сложная и трудоемкая;
  • стальная канализация ржавеет, а чугунная быстро зарастает отложениями.

Поэтому с началом производства полимерных труб строители все больше отдают предпочтение именно им. Существует три вида пластиковой продукции, в том числе и канализационных компенсаторов:

  • полипропиленовые изделия;
  • полиэтиленовые аналоги;
  • поливинилхлоридные компенсаторы.

Сфера применения, сечение и конструктивные особенности

Все материалы, используемые для обустройства канализации, обладают своими параметрами линейных деформаций. Поэтому пластиковый компенсатор пригоден не для всех трубопроводов. Эффективность и востребованность данного фитинга увеличивается, если сточная сеть замуровывается в полах либо стенах.

Компенсатор монтируется на канализационную трубу в нижней части стояков, расположенной в технических, подсобных, подвальных помещениях. Он придает нужный наклон горизонтальным участкам при унификации сточных веток из разных материалов.

Фитинг позволяет компенсировать деформации и выход из строя сети вследствие ее линейного температурного сужения/расширения.

Нередко компенсаторы применяются для ремонта внутренних канализационных систем. Они дают возможность менять вышедшие из строя участки трубопровода без его полного демонтажа.

Часто установка фитинга необходима при ремонте санузла либо уборной. В этом случае он используется, если высотные перепады пола требуют поднять либо опустить крестовину стояка для создания оптимального угла сброса в него нечистот.

Компенсационный патрубок из полиэтилена и полипропилена представляет собой прямолинейный отрезок трубы. С одной стороны он оснащен соединительным раструбом на 110 мм. В нем расположен кольцевой уплотнитель из резины.

Поливинилхлоридные изделия могут быть гофрированными, что улучшает их компенсационные характеристики. Есть также изделия изогнутой конфигурации, они предназначены для монтажа или ремонта поворотных участков канализационных сетей.

Назначение и способы монтажа компенсаторов для полипропиленовых и труб


Система отопления, что частного, что многоэтажного дома проектируется с учетом возможных рисков и непредвиденных ситуаций. И если неконтролируемый нагрев теплоносителя в контуре котла компенсируется срабатыванием аварийного клапана и выбросом жидкости в расширительный бачок, то с тепловым расширением труб дела обстоят немного по-другому.

Как и металлические трубы, трубы из полипропилена также подвержены расширению при избыточном нагреве. И пусть эти значения небольшие, но сбрасывать их со счетов никоим образом нельзя. Согласно стандарту коэффициент линейного расширения полипропиленовых труб при разнице температур в 70 градусов составляет 10,50 мм на 1 погонный метр трубы.

То есть при температуре воздуха в 20 градусов, а температуре теплоносителя 90 градусов обычная труба диаметром 20 мм и длиной 1 метр станет длиннее на 1 см. Нетрудно представить, то магистраль из таких труб длиной 3 метра увеличится на целых 3 см. А это уже становится большой проблемой для системы отопления здания.

Выход в таком случае один – установка в трубопровод компенсатор линейного расширения труб.

Принцип работы этого устройства прост – при нагревании и расширении компенсатор благодаря своей конструкции и особым материалам, из которых он изготовлен меняет свою форму. То есть сжимается и таким образом, обеспечивает компенсацию того объема трубопроводов что увеличиваются в объеме. При охлаждении, когда материал трубы наоборот, сжимается компенсатор, деформируется, расширяясь и таким образом, обеспечивает целостность трубопровода.

Устройства и типы

В конструкции компенсирующего устройства выделяют сильфон и арматуру. Сильфон это труба с тонкими стенками, изготавливаемая из нержавеющей стали или композитов в виде гофры. Число и толщина гофр, влияющие на прочностные характеристики, определяются на основе перекачиваемой среды и параметров работы.

Перемещение трубы может быть угловым, линейным или сдвиговым. Кожух примыкает к соединительным элементам в виде специальных трубок с целью защиты конструкции.

Арматура отличается по конструкции, выбор конкретной находится в зависимости от вида объекта и выполняемых функций. По виду соединительной арматуры компенсирующие устройства сильфонного типа различают на соединяемые фланцем и сваркой. Шарниры и другие подвижные конструкции являются составляющими элементами арматуры.

В большинстве случаев арматура изготавливается из латуни, бронзы или нержавеющей стали Компенсаторы сильфонного типа дают возможность создавать соединения, которые не смогут пропустить ни жидкость, ни газ даже в условии постоянных нагрузок. При перепаде температуры и давления устройство подвергается некоторому сужению или расширению. Отказ от применения компенсаторов значительно снижает срок службы коммуникации. Главными параметрами компенсаторов считают их габариты, форму и значение максимального давления.

По виду деформации компенсирующие устройства различают на:

  • с внутренним экраном или защитным кожухом
  • по марке нержавеющей стали, используемой для изготовления сильфона;
  • по марке нержавеющей стали, используемой для изготовления кардана, шарнира, стяжной шпильки;
  • с фланцевым, резьбовым и сварным соединением к трубе;

По исполнению эти устройства различают на:

  • по условному диаметру;
  • по рабочему давлению;
  • по температурному режиму;
  • по перемещаемой среде: водные, газовые, паровые, для нефтепродуктов, для агрессивных веществ.

Где применяются компенсаторы. Их преимущества.

Компенсирующие устройства сильфонного типа широко применяют в различных областях. К ним можно отнести:

  • системы отопления домов и промышленных площадей;
  • предприятия нефтяной и газовой промышленности;
  • объекты ВПК
  • химическое, энергетическое и пищевое производства;
  • объекты автомобильной отрасли;
  • заводы по выпуску криогенной техники.

К преимуществам этих устройств относят:

  • высокую надежность;
  • долговечность;
  • легкость обслуживания и монтажа;
  • небольшие размеры;
  • различные конфигурации
  • возможность изготовления по персональному заказу.

Разновидности сильфонных компенсаторов

Сегодня в продаже можно встретить несколько модификаций этого устройства. Нужный тип сильфонного компенсатора подбирается в зависимости от эксплуатационных условий, а именно — типа нагрузки, которую необходимо будет стабилизировать. Рассмотрим основные разновидности сильфонных моделей:

  • компенсатор сильфонный осевой под приварку (КСО);
  • компенсатор сильфонный фланцевый (КСФ);
  • угловой;
  • карданный.
  • сдвиговый.
  • стартовый.

Осевой. Монтируется на прямом участке коммуникации между двумя статичными опорами. Такие опоры могут быть двух типов:

  • промежуточные;
  • концевые.

Используется такой компенсатор для стабилизации деформационных воздействий в осевом направлении. Стоит отметить, что такие приварные модели, помимо гибкости, отличаются высокими прочностными характеристиками.

Рассмотрим распространённые ошибки при установке осевого компенсатора под приварку:

  • в первую очередь неудачный монтаж может быть связан с несоблюдением инструкции по его установке;
  • применение сильфонного осевого компенсатора под приварку в условиях, когда две трубы находятся в состоянии несоосности по отношению друг к другу;
  • попадание инородных элементов в межгофровое пространство;
  • направляющие опоры, выполненные из низкокачественного материала, которые способствуют просадке почвы, в результате чего между трубами возникают осевые сдвиги;
  • использование КСО в коммуникации, транспортирующей среду с повышенным содержанием хлоридов. Это приводит к коррозии сильфонной оболочки.

Компенсаторы выпускаются с разным типом крепления к трубам, одна из основных моделей — осевая, монтируемая при помощи сварки

Если учитывать все вышеперечисленные правила, то осевой сильфонный (междуопорный) компенсатор прослужит довольно долго, эффективно справляясь с возложенными на него задачами.

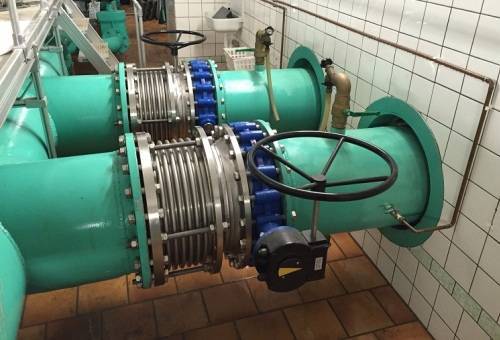

Фланцевый. Такая модель является одной из наиболее распространённых. Она эксплуатируется повсюду и отличается тем, что для стыковки с трубой имеет специальные стыковочные элементы — фланцы. КСФ используется для стабилизации нагрузок в осевом направлении.

Компенсатор сильфонный осевой фланцевый. Является надёжным изделием, предохраняющим трубы от статических, а также динамических нагрузок. КСФ представляет собой растяжимое соединение, которое стабилизирует термические изменения длины коммуникации.

Угловой. Такие модели применяются для соединения коммуникации на поворотах. Такое соединение может осуществляться под разными углами. Угловые поворотные компенсаторы предназначены для стабилизации усилий, возникающих на поворотах трубопроводной конструкции.

Эти модели, как правило, оснащаются специальным шарнирным элементом, который определяет характер передвижения устройства. Угловая модель может перемещаться только в одной плоскости, исключая осевые перемещения. Благодаря шарнирному элементу сильфон также предохраняется от скручивания.

Карданный. В отличие от предыдущей модели, это устройство может осуществлять передвижение в любой плоскости. Стоит также отметить, что карданная модель оснащена двумя шарнирными деталями. Такая конструкция позволяет ей изгибаться в осевом направлении.

Компенсаторы карданного типа позволяют компенсировать угловые смещения в трубопроводных системах

Сдвиговый. Такой компенсатор монтируется в точках коммуникации, где может возникнуть усилие, которое повлечёт за собой взаимный сдвиг отдельных сегментов трубопроводной конструкции. Одним из самых распространённых вариантов использования такой модели является его установка в точке входа коммуникации в здание. В этом случае при оседании сооружения компенсатор защитит трубу от деформации и предотвратит аварийную ситуацию. Кроме этого, сдвиговое приспособление применяется для стабилизации недочётов, совершённых при прокладке коммуникации. Сдвиговые модели, как правило, обладают двумя сильфонами, поэтому их ещё называют двухсекционными сильфонными компенсаторами.

Компенсатор стартовый сильфонный. По своему конструктивному исполнению причисляется к осевой модели, однако, имеет одно отличие — производится с защитным кожухом, который состоит из двух частей.

Технология изготовления сильфонных компенсаторов

Наиболее важной частью конструкции такого устройства является сильфон. Сильфонная гофрированная трубка изготавливается, как правило, из нержавеющей стали

Нержавеющая сталь является надёжным материалом, который обладает повышенными прочностными характеристиками, а также следующими преимуществами:

  • устойчивость к губительным коррозийным воздействиям;
  • резистентность к агрессивным химическим веществам;
  • сопротивляемость к температурным перепадам;
  • экологичность;
  • эстетичность (не требует дополнительной обработки краской);
  • долговечность.

Сам процесс производства сильфонной гофротрубы выполняется в два основных этапа:

  1. Стальные тонкостенные листы при помощи сварочного оборудования соединяются продольно в результате чего получается цилиндр.
  2. На полученном цилиндре формируется ребристая поверхность. Таким образом, выполняется гофрирование.

Для достижения максимальной гибкости сильфонной трубки, сильфонные стенки выполняются многослойными. Благодаря таким манипуляциям готовый продукт отличается высокой резистентностью к давлению, но при этом остаётся довольно гибким.

Компенсаторы изготавливаются из высокопрочной стали и имеют высокую устойчивость к повышенному давлению

Все вспомогательные части сильфонных компенсаторов изготавливаются из высокопрочной углеродистой стали и отличаются высокими техническими характеристиками.

Использование оборудования

Для труб, изготовленных из полипропилена, компенсаторы применяются в агрегатах, отвечающих за горячее водоснабжение. Именно поэтому температура рабочей среды не должна превышать отметку в 90°С, а показатель рабочего давления может достигать показателя в 10 атм. Такой тип оборудования категорически не рекомендуется устанавливать в той категории регионов, где температурный режим окружающей среды может опускаться ниже отметки в -40°С. При наличии сейсмологической активности на выбранном регионе, использование также не рекомендуется, если присвоенный уровень опасности превышает отметку в 9 баллов. Монтаж компенсаторов осуществляется исключительно на прямолинейных участках.

Однако, исходя из практических наблюдений, полипропиленовые трубы со временем под воздействие высоких температур могут существенно провиснуть или удлиниться. В этом случае, если длина участка составляет более десяти метров, то рекомендуется использовать гибкий тип компенсаторов. Однако для этого следует заранее произвести все необходимые расчеты касательно длины обустраиваемой магистрали. Такой тип агрегатов позволяет осуществить все необходимые манипуляции без особых затруднений и достаточно быстро. При осуществлении монтажа, в самом процессе, следует всячески избегать возможного затопления компенсаторов посредством грунтовых вод. Агрегаты нагружать огромным количеством труб не стоит, так как конструктивно они будут отличаться друг от друга.

Компенсация температурных расширений крепежных элементов фланцев Часть I

Считается, что от 50% до 80% всех утечек в соединениях фланцев обусловлено недостаточной нагрузкой, предварительно приложенной к болту. Усилие затяжки крепежа, как правило, выбирается на основании расчетных данных и контролируется с помощью динамометрических ключей. Именно это усилие, приложенное к гайке, и формирует давление на прокладку овального сечения.

При запуске технологического оборудования происходит нагрев всех элементов системы, включая фланец, прокладку и болт. В зависимости от коэффициента температурного расширения материала, болт увеличивается в длину, ослабляя давление на прокладку овального сечения. Это способствует увеличению текучести материала прокладки. Если запас усилия оказался недостаточным, появление утечки – это лишь вопрос времени. При высоком давлении, увеличения длины болта всего лишь на 0,1 – 0,15 мм вполне достаточно для потери герметичности соединения.

В идеале соединение фланцев должно быть рассчитано с учетом многократных температурных колебаний. Тем не менее, при больших перепадах температур создать идеально работающую систему довольно сложно. Выходом в такой ситуации является использование пружинных фланцевых шайб, которые служат своеобразным буфером, компенсирующим температурные расширения. Конструктивно шайбы представляют собой тарельчатые пружины, выполненные из упругих материалов.

Увеличение эластичности крепежа резко сокращает потери усилия затяжки в ходе циклов нагрева-охлаждения. К примеру, при использовании пружинной шайбы снижение сжимающего усилия при повышении температуры составит лишь 9% (если принять за 100% аналогичный параметр в болтовом соединении, где такие шайбы не используются).

Ниже приведен список приложений, где наиболее целесообразно использовать пружинные шайбы.

  • Соединения фланцев, утечка в которых может привести к выбросу вредных веществ;
  • Трубопроводы, работающие в условиях больших температурных колебаний;
  • Фланцы, где используются болты, с соотношением длины к диаметру менее трех;
  • Трубопроводные системы, работающие в условиях вибраций или упругого взаимодействия;
  • Фланцевые соединения, в которых один или несколько компонентов склонны к пластическим деформациям;
  • Участки трубопроводов, где часто наблюдаются утечки или возникают проблемы с обслуживанием.

Пружинные шайбы не могут устранить все причины, приводящие к утечкам. В то же время сохранение первоначально приложенной нагрузки к прокладке овального сечения позволит значительно снизить риск сбоя в работе фланцевого соединения. Исследования, проведенные на крупных нефтехимических предприятиях, показали, что использование пружинных фланцевых шайб положительно сказывается на надежности технологических систем, снижает количество аварий и сокращает необходимость в ремонтных работах.

Читать вторую часть

Компенсатор электрический

— Устройство, при работе которого ток опережает по фазе напряжение. Включается в электрическую сеть переменного тока для компенсации реактивной мощности. В качестве компенсатора электрического применяются конденсаторы электрические, синхронные компенсаторы и каскады асинхронной машины с коллекторным преобразователем частоты.

— Измерительный прибор, основанный на компенционном методе измерения.

Компенсаторы

Сдвигово-осевой
Сильфонный осевой
Сальниковый двухсторонний
Сильфонный ST-B для систем отопления
Сильфонный осевой высокого давления ST-02
Сильфонный стартовый ССК
Линзовый
Резиновый
Сальниковый односторонний
Сильфонные карданные

Для тепловых, водяных и паровых сетей применяют сальниковые компенсаторы, стальные и чугунные, П-образные и лирообразные компенсаторы, ввариваемые в трубопровод.

Особенности конструкции линзовых компенсаторов

Компенсационные устройства линзового типа могут быть дополнительно оснащены узлами очистки рабочей среды от воздействия конденсата, образующегося в линзах.

Сфера применения линзовых компенсаторов очень широка, к примеру, можно привести некоторые из них:

  • переработка углеводородов (нефти, газа);
  • жилищно-коммунальное хозяйство;
  • энергетика;
  • производство металла;
  • строительство;
  • оборонная и космическая отрасли.

Линзовые компенсаторы выпускают с диаметром от 100 до 1400 мм.

Эти изделия, производят в следующих исполнениях:

  • Осевые – ОСТ 34-42-569-82 – устройство с одной линзой, 34-42-570-82 – устройство с двумя линзами, 34-42-571-82 – устройство с тремя линзами, 34-42-572-82 – устройство с четырьмя линзами.
  • Угловые – ОСТ 34-42-573-82 – устройство с одной линзой, 34-42-574-82 – устройство с двумя линзами; 34-42-575-82 – устройство с тремя линзами, 34-42-576-82 – устройство с четырьмя линзами;
  • Угловые сдвоенные – ОСТ34-42-577-82 – изделие с одной линзой, 34-42-578-82 – изделие с двумя линзами, 34-42-579-82 – изделие с тремя линзами, 34-42-580-82 – с четырьмя линзами.

Изделия, производимые на основании ОСТ, используют для компенсации деформаций, вызванных перепадами температур, причем компенсация возможна только в осевом направлении. Эти устройства предназначены для работы в трубопроводных системах, эксплуатируемых под давлением до 1,6 МПа и температурой до 425 градусов.

Особенности монтажа ПВХ фитингов для канализации

Для правильного монтажа канализационной конструкции своими руками необходимо ознакомиться с особенностями использования отдельных элементов, а также с правилами монтажа. Существует несколько полезных советов, благодаря которым можно избежать проблем при прокладке этой коммуникации. Рассмотрим их:

  • трубы из поливинилхлорида необходимо резать специальной ножовкой (по металлу). Желательно, чтобы зубцы на полотне были мелкими. Это необходимо для того, чтобы получить максимально ровный срез, без торчащих пластиковых кусков;
  • после нарезки труб на сегменты необходимого размера рекомендуется провести обработку их торцов. Торцы не должны иметь заусенцев, быть шероховатыми. Для этого можно использовать наждачную бумагу. Подготовка торцов поспособствует более плотной усадке фитинга. Кроме этого, в процессе эксплуатации, хорошо зачищенные детали минимизируют риск протечки;
  • торцы при зачистке не должны быть влажными;

Стыки труб с фитингами не должны иметь никаких пустот. Если пустоты присутствуют, рекомендуется обработать их герметизационным составом, чтобы избежать протекания проблемного участка во время эксплуатации.

Поэтапный монтаж соединительного фитинга, который имеет в своём составе уплотнительное резиновое кольцо, таков:

  1. В первую очередь соединительное приспособление необходимо зачистить от пыли.
  2. Нужно убедиться в том, что резиновое уплотнительное кольцо расположено правильно.
  3. На третьем этапе рекомендуется воспользоваться маркером. Он понадобится для того, чтобы отметить на ПВХ трубе глубину, на которую будет монтироваться соединительный элемент.
  4. Затем на внутреннюю поверхность фитинга необходимо нанести герметизационный материал на основе силикона. Рекомендуется проводить эту работу аккуратно, так как лишний расход герметизационного материала отразится на финансовых затратах.
  5. На последнем этапе необходимо состыковать канализационный фитинг с трубой. Стыковка производится по ранее отмеченной маркером линии.

Работа с фитингами ПВХ не отличается сложностью, но все действия нужно производить аккуратно, особенно с клеевыми деталями.

Устройство канализации — это ответственное мероприятие, от которого зависит уровень комфорта проживания в частном доме или квартире и посещения административных зданий. Наиболее востребованной деталью при обслуживании канализационного трубопровода является компенсационный патрубок.

Круглые осевые компенсаторы

     Обладают более высоким уровнем жесткости при угловых сдвигах и по осям. Это происходит из-за использования в его конструкции однослойного металла от 2 мм толщиной. Такое конструктивное решение позволяет сглаживать подвижки труб до 8 мм при значительном давлении и высоких температурах теплоносителей. Монтируют на магистрали по перекачке продуктов химического, газового и нефтеперерабатывающего производства.

     Применение новых технологий для прокатки металла на спецроликах, позволяет менять форму линз и использовать их на магистралях с большим диаметром труб. Выпускаются с наружным диаметром свыше 20см и давлением в трубах до 16 атмосфер. Одна линза может компенсировать подвижки до 18мм, а 4 линзовый осевой компенсатор, возьмет на себя до 7 см.

Требования безопасности

Монтаж сильфонного компенсатора производится после его осмотра. К работе допускаются цельные изделия, не имеющие следующих дефектов:

  • следы эксплуатации, восстановления, небрежной транспортировки;
  • пробой или замятие сильфона;
  • отсутствие соосности ключевых элементов (для осевых компенсаторов);
  • заедания шарнира (для карданных компенсаторов);
  • повреждение элементов, обеспечивающих соединение устройства с основной магистралью.

Дефектное оборудование не подлежит восстановлению, отправляется на утилизацию. Списывание некондиционной продукции сопровождается заполнением соответствующих актов.

Монтаж сильфонных компенсаторов, не отвечающих требованиям безопасности, может спровоцировать ряд проблем:

  • повреждение трубопровода и сопряженного оборудования;
  • запотевание отдельных участков сети;
  • появление подтеков;
  • прорыв магистрали;
  • причинение тяжкого вреда здоровью персонала.

Качественная предварительная проверка гарантирует беспроблемный монтаж сильфонных компенсаторов.

Монтаж агрегата в жилых домах

Монтаж компенсаторов на системы водоснабжения дома жилого назначения должен осуществляться, основываясь на установленных требованиях имеющейся проектной документации. Единственно возможный способ крепления – приварка. Монтажные работы могут осуществляться только при отсутствии показателя рабочего давления или рабочей среды в системе. Следует избегать возникновения радиального давления, которое является главной причиной последующих поломок внутри системы.

К планируемым работам по осуществлению монтажа следует отнести закрепление отдельных секций элемента на неподвижных опорах. Установка может осуществляться только на прямых участках. Ощутимого давления системы на компенсатор следует избегать. Помимо неподвижных, так же рекомендуется прибегнуть к установке скользящих опорных элементов, во избежание возможной деформации в будущем, как результат существенного расширения (теплового).

При осуществлении расчета касательно максимально допустимой длины участка, учитывается и величина трения, которая также подлежит компенсации при проектировании. При использовании сильфонных моделей, подвесные опоры не используются. Если было принято решение применить опоры подвесного типа, необходимо учитывать ряд дополнительных факторов:

  1. показатель трения внутри опор;
  2. усиление показателя жесткости;
  3. усиление на распор, которое будет следствием применения компенсатора.

Предохраняющие элементы могут монтироваться не только на горизонтальных, но и на вертикальных участках магистрали. Однако стрелка, которая размещена на корпусе, должна полностью соответствовать направлению рабочего потока, вне зависимости от типа используемой рабочей среды и ее базовых характеристик. В обслуживании компенсаторы не нуждаются, поэтому при наступлении поломки, подлежат полноценной замене.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
