Виды цоколей ламп освещения: стандартная маркировка и разновидности цоколей для электролампочек

Виды ламп и цоколя

Существует семь видов, отличающихся по характеристикам света:

  1. Естественный холодный цвет с маркировкой ЛКБ.
  2. Дневной свет с улучшенной передачей цвета с маркировкой ЛДЦ.
  3. Белый теплый цвет ЛТБ.
  4. Дневной цвет с маркировкой ЛД.
  5. Белый цвет ЛБ.
  6. Естественный цвет с улучшенной передачей цветов ЛЕЦ.
  7. Холодный белый цвет ЛХБ.

Виды цоколя

Люминесцентные, в отличие от лампы накаливания, не включаются напрямую в электрическую сеть. Для подключения применяют специальные устройства – балласты, это пускорегулирующие аппараты.

Они делятся на два вида: с внешним ПРА и встроенным ЭПРА. ПРА – это пускорегулирующая аппаратура, ЭПРА- электронная пускорегулирующая аппаратура. Балласты могут быть встроены в патрон или в прибор.

Модели с внешним ПРА делится на 2-х и 4-х штырьковые цоколи. Четырехштырьковые цоколи подключаются с помощью специального устройства или дросселя.

А двухштырьковый цоколь можно включить только при помощи дросселя. Лампы с внешним ПРА часто используются для настольных светильников, люстр.

Также, есть модели, которые выпускаются с цоколем в который встроена ЭПРА. Цоколь выпускают с резьбой двух диаметров – стандартным и маленьким.

Лампы накаливания и галогенная лампочка

Однако галогенные лампы не рекомендуется трогать руками за колбу. Поэтому они должны идти упакованными в отдельный пакетик.
Когда горит галогенка, она разогревается до очень высокой температуры. И если вы будете жирными руками касаться ее колбы, то на ней образуется остаточное напряжение. В результате этого, спираль в ней перегорит значительно быстрее, уменьшив тем самым срок ее службы.

Кроме того, они очень чувствительны к скачкам напряжения и часто из-за этого перегорают. Поэтому их ставят вместе с приспособлениями плавного запуска или подключают через диммеры.

Галогенные лампы в большинстве своем производятся для работы от однофазной сети с напряжением 220-230 Вольт. Но существуют и низковольтные на 12 Вольт, которые требуют подключения через трансформатор для соответствующего типа ламп.

Галогенка светит ярче чем обычная, примерно на 30%, а мощность потребляет ту же самую. Это достигается за счет того, что внутри нее содержится смесь инертных газов.

Кроме того, в процессе работы частички элементов вольфрама возвращаются обратно на нить накаливания. В обычной лампе происходит постепенное испарение с течением времени и оседание этих частиц на колбе. Лампочка тускнеет и работает вдвое меньше, чем галогенная.

Основные характеристики автоламп

Все автомобильные лампы продаются в упаковке, на которой указываются характеристики. Для кого-то такая информация может оказаться «китайской грамотой», как следствие – человек покупает лампы исходя из стоимости или следуя советам продавцов. Но зная, что означают обозначения и маркировки, автовладелец может легко выбрать качественное изделие и при этом избежать лишних трат.

Как правило, на коробке с лампой всегда есть следующие обозначения:

  • тип лампы (буквенные обозначения, рассмотренные в начале статьи);
  • номинальное напряжение;
  • буква U, которая говорит о том, что лампа – галогенная;
  • цифровое обозначение страны производителя;
  • мощность.

Что касается последнего пункта – для ламп дальнего света это значение не должно превышать 75 ватт, для ближнего – 68 ватт.

Очень важно обращать внимание на заявленный производителем срок службы ламп. Обычно это значение указывается в очень широком диапазоне, например, для галогеновых ламп в зависимости от производителя такое значение может варьироваться от 180 до 600 часов. На практике срок эксплуатации составляет около 450 часов

На практике срок эксплуатации составляет около 450 часов

На практике срок эксплуатации составляет около 450 часов.

Смысл обозначений специальных цоколей – от размеров до ширины контакта

Если буква E означает диаметр резьбы лампы Эдисона, а G – расстояние между штырьками контактов, то у других ламп цифры в маркировке имеют совершенно иной смысл

Так, у бесцокольных ламп следующая за буквой W цифровая часть означает ширину лопатки контакта, которую важно учитывать при выборе источника света под имеющееся гнездо в осветительном приборе. У штифтовых моделей за маркировкой B следует величина, соответствующая диаметру цоколя, то есть расстоянию между основаниями боковых штырьков

То же относится и к кабельным, а также софитным моделям.

Помимо прочего в довольно редких одноштырьковых моделях, не упомянутых нами ранее, используется буква F, за которой обычно следует цифровое обозначение размера штырька, его длины. Встречаются в маркировке и дополнительные символы, в зависимости от особенности конструкции: а – цилиндрический штырек, b – рифленый, с – специальная форма. За символом R у ламп с утопленными контактами следует расстояние между ними, а также у некоторых моделей – размер всего корпуса лампы. У телефонных цоколей за буквой пишут значение ширины между контактами. Что касается фокусирующих моделей P, то там указывается размер центрирующей части.

Редко встречаемые держатели

Некоторые виды этих неотъемлемых элементов осветительного прибора встречаются довольно редко. К ним относятся и устройства с утопленным контактом.

Характеристика редких типов цоколя

С утопленным контактом. На принадлежность к этому виду указывает присутствие в маркировке символа «R». Используют их в лампах небольших габаритов и маленького веса.

Софитные «S». Бывают варианты расположения как с одной стороны трубчатой лампы, так и с двух. Такие цоколи уместны в светильниках, используемых в качестве подсветки зеркал, в ванных, а также в автомобильных салонах.

Фиксирующие «Р». В кинопроекторах, фонарях, прожекторах применяют цоколь «Р» — фиксирующий. По конструкционному исполнению он напоминает софитный. Отличие — в присутствии дополнительной рассеивающей площадки.

Направление нужного светового потока задает сборная линза. Конструкцию используют для кинопроекторов, прожекторов, фонариков.

Телефонный «Т». Этот тип применяют в лампах, используемых в роли подсветки, в пультах, панели приборов в автомобилях.


применяют в лампочках КМ

В Евросоюзе применяют лампочки КМ с меньшими размерами. По цоколю их маркируют6 Т4,5; Т4,6; Т5,5.

Стеклянные и кабельные вариации

Среди большого разнообразия светодиодных ламп существуют и такие, что называют безцокольными. Этот элемент там есть, но он стеклянный, как и сам осветительный прибор.

На ее основании имеются токовые выводы. Через них происходит контакт стеклянного цоколя с патроном. Цифры, присутствующие в маркировке, указывают на толщину стеклянной части. За ними следует знак «х» и размер цоколя по ширине.

Не так уж часто встречаются и кабельные цоколи (К). Область их применения — проекторные лампы.

Как расшифровать маркировку?

В обозначение этих изделий входит несколько символов в виде букв и цифр. Последние говорят о расстоянии между контактами или диаметре соединительной части.

Символы, свидетельствующие о принадлежности цоколя к определенному типу, расшифровываются следующим образом:

  • «Е» — цоколь «Эдисона, т.е. резьбовой;
  • «G» — штырьковой;
  • «R» — оснащенный утопленным контактом;
  • «Р» — цоколь фокусирующий, позволяющий расположить лампу в нужном положении;
  • «В» — байонет или штифтовой;
  • «F» — имеет один штырек;
  • а — штырек имеет форму цилиндра;
  • b — оснащен рифленым контактом;
  • с — указывает на оригинальную форму штыря;
  • «S» — софитный.

Число контактов обозначает определенный символ: один контакт — s (single), d — пара (duo), t (tres), q (quatro), p (penta) — три, четыре и пять контактов на торце соответственно.

Уточнения обозначают буквами U, V, A. Первой маркируют энергосберегающие лампы, второй — прибор, имеющий конический конец, третий — лампы автомобильные.

При обозначении цоколя используют схему A00bC , где первый символ (А) — тип цоколя, второй — его размеры, b — количество контактов, C — дополнительные данные. Последнего маркера может и не быть (+)

Штырьковые модели с символом «Х» присутствуют в точечных светильниках. Поскольку поток имеет четкое направление, с их помощью расставляют нужные акценты в помещении. В лампах специального использования применяют модели «Y» и «Z».

Лампа светодиодная с разъемом Е27. Используется без дополнительных устройств в сети 220 В. Не работает при наличии электронных диммеров

Надпись E14U обозначает, что цоколь винтовой имеет диаметр 14 мм. Сама лампа энергосберегающая. Маркировка BA9 указывает на диаметр 9 мм, круглые штифты, размещенные симметрично.

Преимущества и недостатки

Главный плюс цоколей состоит в том, что с их помощью происходит подключение лампы к источнику питания. Благодаря его наличию обеспечивается надежная фиксация осветительного прибора, осуществляется замена непригодного на исправный или более/менее мощный.

Вам это будет интересно Особенности лампы с датчиком движения

Достоинством можно считать многообразие относительно конструктивных особенностей. То есть, в дизайнерских целях можно использовать как крупные резьбовые цоколи, так и едва заметные, как телефонные или фокусирующие.

Недостатки у переходника между патроном и колбой также имеются. В большинстве своем они заключаются в гибкости и ломкости тонких металлических контактов.

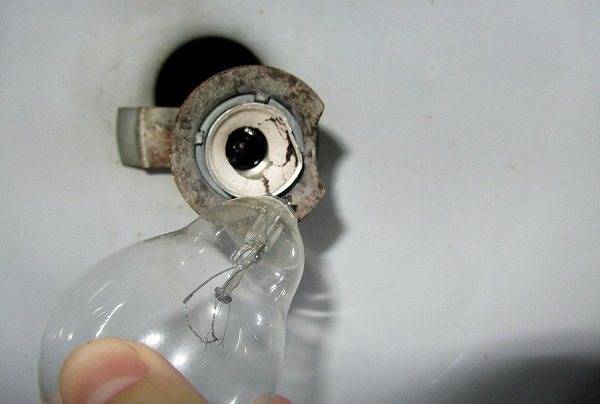

Неисправный

Для резьбового алюминиевого корпуса характерно окисление, из-за которого выкрутить лампу бывает очень не просто. Порой цоколь остается в патроне, а стекло в руке.

Использование цокольных переходников

Иногда возникают ситуации, когда найти лампу с требуемыми параметрами под конкретный формат не удается. Например, после покупки трехрожковой люстры с патронами “E14”, ее монтажа и подключения ламп, выясняется, что света от нее недостаточно, даже при использовании мощных светодиодных источников, типа Lightstar T35, выдающих по 950 Лм.

Чтобы не менять люстру, можно воспользоваться специальными переходниками с одного типоразмера цоколя “E” на другой. Применив адаптер “E14 –> E27” можно будет подключить лампы формата “E27”, которые смогут выдать более значительный световой поток. Например, модель X-flash 50 светит с яркостью 1650 Лм.

Также в продаже есть переходники от одного типа цоколя к другому. Наиболее популярные виды “E –> G” и обратно. Все эти устройства можно приобрести в магазинах или заказать на известных интернет-площадках.

Штырьковый вариант

При выборе нужно ориентироваться на расстояние между контактами (штырями). Если предусмотрено количество выступающих элементов более 2, ориентиром становится диаметр окружности держателя. В зависимости от того, какие исполнения лампы со штырьковым держателем выбраны, появляется возможность выполнить подключение системы освещения к источнику питания 220 вольт или 12/24 вольт.

Держатель G4 можно встретить в галогенных осветительных элементах, предназначенных для подключения к источнику питания 12/24 вольт. Целевое назначение – точечный свет, встраиваемые системы освещения. Низковольтные лампы с таким держателем также могут быть светодиодные. Исполнение G5 применяется в люминесцентных аналогах, например Т5.

Держатель GU5.3 является частью ламп, целевое назначение которых – встраиваемые системы освещения. Такой вариант входит в конструкцию ламп светодиодных и галогенных, он подходит для источника света типа MR16, который, в свою очередь, используется при организации подсветки витрин, ниш и декоративного освещения. Источником питания может выступать электросеть 12/24 вольт или 220 вольт.

Особенность GU10 – уплощения на торцевых участках контактных элементов, что способствует более надежному соединению с патроном. Источники света с такой контактной частью питаются от сети 220 вольт.

Аналог GU6.35 – сходен по характеристикам с вариантом GU5.3, но расстояние между штырями составляет 6,5 мм, а в качестве источника питания может выступать только сеть переменного тока 220 вольт. Если исполнения типа G5 характеризуются контактными элементами в виде штырьков, то вариант G9 оснащен вытянутыми петлями. Расстояние между ними составляет 9 мм. Используются такие виды источников освещения при организации акцентного освещения и декоративной подсветки.

Вариант G23

Расстояние между штырями – 13 мм. Другой вариант G23 немного отличается по конфигурации, так как помимо штырей держатель имеет еще и пластиковый выступ. Крепление осуществляется посредством установки контактных элементов в гнездо с отверстиями.

Цоколи компактных люминесцентных ламп

Аналог держателя G53 характеризуется существенным расстоянием между штырями – 53 мм. Целевое назначение ламп с таким контактным элементом – направленный свет в торговых залах, ресторанах, галереях. Исполнение GX53 применяется в лампочках для установки в подвесные и натяжные потолочные конструкции. Штырьки по форме аналогичны контактам GU10. При установке лампочка поворачивается.

Выбор лампы с учетом типа цоколя

В первую очередь необходимо определить, к какой сети будет выполняться подключение: 12/24 В, 220 В, потому как разные типы держателей могут быть предназначены для подключения к сетям с различными параметрами. Выбор контактного элемента галогенных, светодиодных и энергосберегающих ламп делается на основании устройства светильника, в который производится его установка.

Каждый из вариантов предназначен для эксплуатации в определенных условиях. Бывают исполнения для постоянных и переменных сетей. Кроме того, можно подобрать держатель лампочки под осветительный прибор разного целевого назначения: встраиваемые или подвесные светильники, вариант направленного или рассеянного освещения, функциональные или декоративные светильники.

Типы цоколей ламп

Раньше при покупке лампочек домой мы не задумываясь брали лампочку Ильича и ставили её в нашу люстру, сейчас же появилось большое разнообразие светильником с патронами под различные цоколи ламп. В статье рассмотрим основные типы цоколей и как определить какая лампа нам подойдет не беря саму лампу в магазин.

Цоколь — это часть лампы, которая располагается в патроне и через которую проходит электрический ток к лампе.

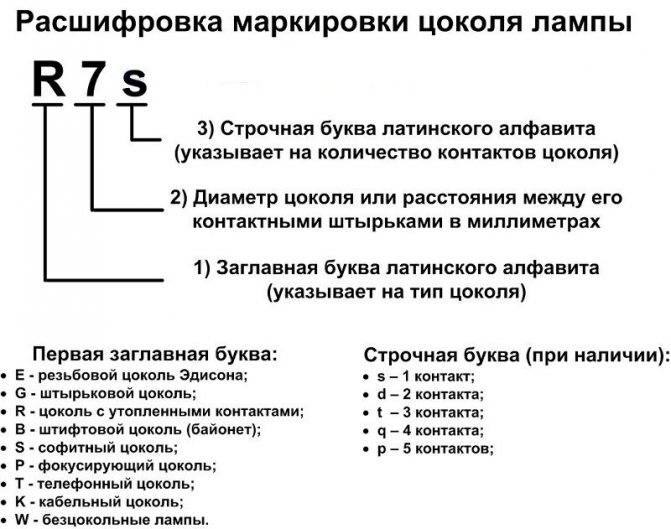

Каждый тип цоколя имеет собственное обозначение, которое составляется из определенных букв и цифр:

1. Заглавная буква в начале обозначения определяет тип цоколя.

E — резьбовой цоколь Эдисона (Edison/Эдисон); G — штырьковый цоколь; B — штифтовой цоколь (байонетный); R — цоколь с утопленным контактом; S — софитный цоколь; P — фокусирующий цоколь.

  • 2. Число стоящее после буквы определяет диаметр цоколя или расстояние между штырьками.
  • 3. Маленькие (строчные) буквы обозначают количество штырьков, контактных пластин или гибких соединений в данном цоколе.

s — 1 контакт; d — 2 контакта; t — 3 контакта; q — 4 контакта; p — 5 контактов.

Резьбовые цоколи

Являются одними из самых первых которые появились и самыми распространенными в домашнем освещении. Буквенное обозначение получили от своего изобретателя Томаса Эдисона ((Edison). Цифры расположенные следом за буквой указывают на диаметр цоколя в мм.

Лампы с цоколем Е27 это всем хорошо известные лампочки Ильича, но на сегодняшний день используется и для светодиодных и энергосберегаюших ламп.

Штырьковые цоколи

У данного типа ламп первой буквой в обозначении стоит английская G. Для соединения с питающими проводами в патроне используются как прямые штыри, так и штырьки с утолщением на конце. Цифирное обозначение указывает на расстояние между центрами штырьков.

Читать также: Монтаж электропроводки в квартире своими руками

Дополнительное обозначение буквами U X Y Z обозначают разновидность конструкции. Лампы одной размерности, но с разными разновидностями конструкции не взаимозаменяются.

Среди данных цоколей выделяются лампы с цоколями G23 и G24. Эти лампы выпускаются с расположенными внутри стартерами.

Цоколи ламп с утолщением на штырьках GU10применяются в местах повышенной вибрации, вставляя их в патрон и проворачивая мы их фиксируем от выпадения из патрона.

Если вы встречали в магазинах необычные кольцевые лампы, то знайте, в таких используют цоколи G10q.

Намного реже, но все же встречаются в домашних светильниках цоколи с комбинацией двух или даже трех цоколей. Для обозначения данных цоколей ставят цифру, соответствующую колличеству цоколей, перед буквенным обозначением. Например 2G10, 2G11, 2G13.

Штифтовые (байонетные) цоколи

Данный вид цоколя является видоизмененным типом резьбового цоколя. Только роль резьбы выполняют штифта по бокам, за счет которых лампа фиксируется в патроне. Обозначается английской буквой В или русской Ш (В22d=2Ш22). Цифра перед буквой — количество контактов, после буквы — диаметр корпуса.

Такой тип цоколя применяется в автомобилях. За счет точного фиксирования такие лампы могут быть 2-х,3-х контактные. Например лампа с 2 спиралями ближнего-дальнего света.

Лампы с байонетным цоколем зарубежного производства не содержат цифрового префикса, а обозначаются аббревиатурой:

BC — Bayonet Cap (Байонетный цоколь) = B22d, 2Ш22;

SBC — Small Bayonet Cap (Маленький Байонетный цоколь) = B15d, 2Ш15;

MBC или MBB — Miniature Bayonet Cap / Base (Миниатюрный Байонетный цоколь) = Ba9s, 1Ш9.

Цоколь с утопленным контактом

Обозначается буквами R7s? 7 — это диаметр отверстия. Цифры после букв указывают на общую длину лампы в мм, выпускают такие лампы длиной 78, 118, 189, 254 мм. Применяются в различных кварцевых приборах и приборах с высокой интенсивностью освещения.

Читать также: Светильники на потолок

Софитный цоколь

Обозначается буквой S. Цифра после обозначает диаметр корпуса контакта. Контакты расположены с двух сторон. Применяется в салонных осветителях авто.

А также в галогеновых лампах.

Фокусирующий цоколь

Обозначается английской буквой P (Prefocus type Bases / цоколь фокусированного типа). Применяется в автомобилях, кинопроекторах, прожекторов. Цифры указывают диаметр ориентирующей части. P14.5s — одноконтактный, 14,5 мм. цоколь.

Прячем проводку в доме

Светильники на потолок

Монтаж электропроводки в квартире своими руками

Самостоятельный монтаж кабельного канала

Цоколь штифтовый байонет

На корпусе этого соединительного устройства имеются специальные штифты. С их помощью цоколь подсоединяют к патрону. При разработке изделия была поставлена конкретная цель — сделать так, чтобы осветительный прибор приобрел более компактные формы, а время замены лампочек сократилось.

Круглые боковые штифты (2 шт.) расположены на основе симметрично. Их закрепляют в предназначенных для этого прорезях патрона, а далее проворачивают на ¼ оборота для лучшей фиксации.

На фото светодиодная лампочка с цоколем bayonet, маркировка – BA15D. размеры светильника – 22*60 мм, напряжение – 0,5-1 В

Одним из видов штифтового изделия является цоколь ВА с несимметричными боковыми контактами. Применяют его в автомобилях. Своеобразная конструкция позволяет особым образом вставить лампу в патрон и фокусировать световой поток фар.

В некоторых странах, в основном англоязычных, штифтовые соединители обозначают BC, сокращение от Bayonet Cap, в Европе — B22d, в России — 2Ш22.

Аналогом европейскому B15d является отечественный 2Ш15 и на английском — SBC, полное название — Small Bayonet Cap. MBC/MBB соответствует российский 1Ш9 и европейский Ba9s.

Буквы в маркировке

Тип цоколя принято указывать тремя буквами латинского алфавита и цифрами. Их значения по порядку таковы:

  1. Большая буква — сообщает о форме.
  2. Цифра — номер цоколя. Характеризует его размеры и расстояние между питающими выводами.
  3. Маленькая буква — количество контактов.

Третий символ обычно опускается производителями. В быту по умолчанию используют лампы с двумя выводами. Поэтому на упаковке встречаются только первые два символа (Е 14).

С помощью маркировки можно узнать полезную информацию об осветительном приборе. Значения букв раскрываются в таблице.

Первая большая буква в начале маркировки — форма
EРезьбовой цоколь Эдисона
GШтырьковый
RКрепеж с утопленными выводами
HАвтомобильные лампы
BЦоколь штифтовой (иногда называют — байонет)
SСофитный крепеж
PФокусирующий
TТелефонный
KКабельный
WБесцокольные лампы
Маленькая буква в конце маркировки — количество выводов (указывается не всегда)
s1 контакт
d2
t3
q4
p5

Резьбовые цоколи Эдисона — тип E

Самая старая и распространенная модификация. Встречается практически в любой квартире. Яркие представители — E27, E14. Эти типы цоколей применяются в стандартных лампочках для дома. Чуть менее известен E40. Предназначен для ДРЛ и ДНаТ светильников на 400 Вт. Они применяются для освещения дорог. Выделяются маленькие представители этой модификации — E5 и Е12. Они имеют узкий диаметр и встречаются сравнительно реже.

Резьбовые цоколи тип E

Штырьковые — G

Применяются для точечных светильников. Конструкция подразумевает, что питание на лампу передается по двум штырям. Они бывают различной толщины — G7, G9. Для фиксации лампочку достаточно поступательным движением вставить в патрон.

Лампочки со штырьковым типом цоколя

Настольные — 2G11

Лампочки с такими цоколями относятся к люминесцентным. Внешне напоминают G23. Колба осветительного прибора имеет вытянутую форму в виде буквы «П». В таких цоколях установлен пусковой стартер и конденсатор.

Светодиодные лампы с цоколем 2G11

С утопленными выводами — R

Эти осветительные приборы называют линейными. Встречаются в прожекторах строительных объектов и стадионов. Обычно это газоразрядные или галогенные лампы.

Лампа металлогалогенная 150 Вт RX7s

Автомобильные — H

Производятся для индустрии автомобилестроения. Изначально буква «H» обозначала галогеновые лампы. Со временем форм-фактор прижился. Все изделия, выпускаемые с таким крепежом, начали помечать символом «H». Например — H1, H4, H7.

Автомобильная лампа H7

Штифтовые — B

Используются в двуспиральных автомобильных лампах. Их конструкция позволяет зафиксировать осветительный прибор в одном единственно верном положении

Это важно для направленной фокусировки света. Лампочка вставляется с нажатием и поворотом

Энергосберегающая лампочка B22

Софитные — тип S

Первоначально применялись в сценическом оборудовании. Отсюда их красивое название. Сейчас распространены в подсветке салонов авто, ванных комнат и некоторых приборов. Их особенность — малый диаметр до 19 мм.

Софитная с цоколем SV8.5

Фокусирующие — P

Оснащены встроенным отражателем. Схожи по назначению с типом B. Устанавливаются в одном правильном положении. Встречаются в фонарях и кинопроекторах.

С фокусирующим цоколем – тип P

Телефонные — T

Лампы накаливания с T цоколями применяются в качестве индикаторных. Имеют низкий ток потребления 30-120 мА. Конструкция патрона предусматривает установку светофильтра. Распространенные напряжения таких ламп — 12, 24, 48 и 60 В.

У телефонных ламп есть характерная неисправность. Отрываются тонкие проволочки, идущие к колбе

Если лампочка не светится, на это следует обратить внимание. Возможен быстрый ремонт

Индикаторная лампа цоколь T5.5 k

Кабельные — тип K

Редкий вид цоколей. Осветительные элементы встречаются в оранжереях и помещениях, где требуется имитация солнечного света. Обычно это лампы, подходящие для выращивания растений.

Лампа Metalarc HSI-td 2000 w/d с цоколем K12S

Умные цоколи

Современные устройства. Работают с любыми смартфонами. Свет можно удаленно включать и выключать с помощью приложения на телефоне. Управляются по сети Wi-Fi. Некоторые модели могут изменять свой цвет. Выглядит очень эффектно.

Бесцокольные лампы — W

Типичный цоколь отсутствует. Вместо него проволочные выводы. Эти лампы встречаются в праздничных гирляндах и приборных панелях автомобилей.

Автомобильная безцокольная лампочка W21W

Какой цоколь имеют обычные лампочки?

Наиболее распространенные в быту лампы накаливания имеют резьбовой цоколь, маркируемый буквой «E». Следующая за буквой цифра определяет диаметр входящий в патрон части. Чем больше значение, тем шире цоколь. Если купить лампочку большего либо меньшего диаметра, то осветительный элемент не подойдет к патрону.

Резьбовой цоколь — это еще не гарантия того, что лампочка предназначена для бытового использования. Все дело в диаметре. Входящие в патрон резьбовые части выпускаются следующих видов:

  • микроцоколь E5;
  • миниатюрный E10;
  • малый E12;
  • «миньон» E14;
  • средний E27;
  • большой E40.

Число в маркировке указывает на размер диаметра в миллиметрах. Наряду с вышеперечисленными есть резьбовые цоколи размером в 17, 26, 39 мм.

Каждый вид имеет свои характерные особенности, область применения, но все они обозначаются буквой E в честь Эдисона. В быту применяются лампочки двух видов: E14 и E27. На отечественном рынке представлен и осветительные элементы с большим цоколем Эдисона (40), но они предназначены для промышленного и уличного освещения.

Какой цоколь у обычной лампочки накаливания советского образца?

У обычной лампочки накаливания советского образца самый распространенный тип и диаметр цоколя, который имеет название винтовой или резьбовой, что в принципе одно и то же.

Цоколь такой лампочки имел маркировку Е27, где первая буква означала тип цоколя (Е – значит резьбовой или винтовой), а следующая за буквой цифра означала диаметр цоколя.

Лампочка накаливания при помощи резьбы, которая имелась на цоколе, вкручивалась в патрон соответствующего диаметра.

нашей любимой лампочки Ильича металлический резьбовой цоколь с маркировкой Е27.

Согласно существующего стандарта латинская буква “Е” обозначает тип цоколя лампочки как “резьбовой”, а маркировка “27” указывает на наружный диаметр цоколя в мм. для вкручивания в патрон.

Самые распространенные и широко используемые осветительные лампы советского периода нашей страны.

Используется в сети переменного тока напряжением 220 Вольт и частотой сети 50 Герц.

Имея один цоколь, стеклянную колбу грушевидную и приплюснутую, различалась по потребляемой мощности: на 25, 40, 60, 75 и 100 Вт.

Очень маленький КПД от 5 до 15 процентов максимум.

В советские времена использовались цоколи у лампочек накаливания это Е27 устанавливались в плафонах фонарях, люстрах, светильниках в быту. Обычная резьбовая лампочка.

Второй вид это резьбовой цоколь Е14 это лампочки с тоненьким цоколем, которые устанавливались в подсветке холодильников, вытяжек, в настольных лампах и светильниках, а также в люстрах на большое количество лампочек.

Третий вид это Е40 такие лампочки с большим цоколем использовались в уличных светильниках и имели большую мощность начиная от 500 Ватт.

Цоколь Е10 практически не встречался, но существовал по стандартам советского производства.

Поэтому принято считать Е27 – обычным, средним цоколем!

Е14 – маленьким цоколем и Е40 – большим.

Чтоб проще было понять цифра после Е это и есть диаметр самого цоколя!

Если имеется ввиду самая распространённая лампа накаливания для получения освещения в помещениях, как жилого и бытового помещения, так и помещений предназначенных для работы на рабочих местах, а также прочих зданий (не помню как это при СССР называлось, а сейчас это офисные помещения), так вот в этой лампе использовался Цоколь Эдисона, один из его диаметров, именуемый как E27, который является во всей гамме размеров Цоколей Эдисона, как средний цоколь в линейке ламп на 220 вольт.

Что такое в типе буква “Е” я точно не знаю, могу лишь предположить, что первая буква слова “резьба” иностранного происхождения или тип резьбы, типа как “М” – метрическая, а вот цифра “27” означает, что цоколь имеет резьбу 27 миллиметров.

Цоколь обычной Советской лампы идёт с маркировкой Е27-ь.

Цифра “27” означает диаметр цоколя в миллиметрах, цоколь обычный резьбовой, шаг резьбы крупный.

А буква (“Е”) это первая буква фамилии того человека который успешно применил данную рампу накаливания в коммерческих целях (запатентовал), то есть всем известный Эдисон, “Е” потому что на английском фамилия пишется как Edison.

Лампы с этим цоколем (с этой маркировкой) выпускают и сейчас, они как были одними из самых востребованных (самыми массовыми) при Союзе, так ими и остаются).

Мощность лампочек, даже с одним цоколем, разная.

При Союзе выпускали лампы и с другой маркировкой цоколя, а именно Е14-ь, расшифровка та же, только тут диаметр цоколя чуть меньше (14-ь мм).

Как правило лампы с таким цоколем менее мощные, до 40-а Ватт, были и 60-т Ватт, но это уже редкость.

Использовались в различных люстрах, светильниках, их и сейчас выпускают.

Преимущества и недостатки

Главный плюс цоколей состоит в том, что с их помощью происходит подключение лампы к источнику питания. Благодаря его наличию обеспечивается надежная фиксация осветительного прибора, осуществляется замена непригодного на исправный или более/менее мощный.

Вам это будет интересно Как правильно подключать лампу дневного света

Достоинством можно считать многообразие относительно конструктивных особенностей. То есть, в дизайнерских целях можно использовать как крупные резьбовые цоколи, так и едва заметные, как телефонные или фокусирующие.

Недостатки у переходника между патроном и колбой также имеются. В большинстве своем они заключаются в гибкости и ломкости тонких металлических контактов.


Неисправный

Для резьбового алюминиевого корпуса характерно окисление, из-за которого выкрутить лампу бывает очень не просто. Порой цоколь остается в патроне, а стекло в руке.

Характеристики держателей с резьбой

Резьбовые изделия — наиболее покупаемые варианты цоколей. Оборудуют ими торшеры, настольные лампы, светильники, фонари. В бра, малогабаритных настольных лампах, навесных светильниках и люстрах чаще используют лампу E14.

Лампы LED с таким переходником постепенно вытесняют из домашнего обихода лампы накаливания, «экономки».


Источник света с цоколем Е27 — более совершенный аналог 90 Вт лампы накаливания. При мощности 11 Вт, она выдает такую же освещенность, как и ее более мощный прототип

Для светильников большой мощности наиболее подходящими являются цоколи Е40. Их применяют в промышленных цехах, в уличном освещении.

Есть и менее востребованные виды резьбовых цоколей:

  • Е10, Е12, Е17 — мелкие с диаметрами 10, 12 и 17 мм соответственно;
  • Е5 — микроскопический с диаметром 5 мм;
  • Е26 — средний.

Резьбовой цоколь прикреплен к колбе посредством клеевого соединения

Если потребуется заменить лампу, нужно делать это осторожно, иначе цоколь может отколоться. В случае когда такое все же произойдет, нужно обесточить осветительный прибор

Следующее, что нужно сделать — аккуратно выкрутить поврежденный цоколь при помощи плоскогубцев. А лучше во избежание подобных ситуаций советуют при замене лампы резьбу натирать графитом.

Цоколь Эдисона e27

Цоколь обеспечивает закрепление в патроне светильника благодаря винтовой резьбе. Тип резьбы обозначается буквой «Е». Цифра следом означает диаметр в миллиметрах. Е27 наиболее распространен в Европе и России. Исторически был разработан Томасом Эдисоном специально для ламп накаливания. Запатентован в 1894 году.

Конструкция

Устройство цоколя Эдисона

Цоколь представляет собой цилиндр диаметром 27 мм с резьбой. Корпус изготовлен из алюминия. На вершине находится контакт донышка. К донышку присоединен один из электродов, ведущих к вольфрамовой спирали. Второй электрод присоединен к резьбе. Кроме этого в цоколе ламп накаливания, галогенных есть стеклянный изолятор. Изолятор внутри полый, через него выкачивают воздух, добавляют инертные газы и пары галогенов в «галогенки».

При подключении фазовый провод  следует присоединять к контакту цоколя. Нулевой провод подключается к винтовой резьбе. При таком соединении вероятность попадания человека под ток минимальна.

Подключение е27 к электрической сети

Конструкция цоколей для других типов источников света такая же, за исключением стеклянного изолятора. У некоторых светодиодных в нем может размещаться драйвер.

Филаментный светодиодный источник света

Классификация и виды

На момент существования СССР были зафиксированы в государственном регламенте 4 основные аббревиатуры лампочек для автотранспорта, которые производились на данной территории:

  1. АМН – сокращенное название автоламп с миниатюрными размерными параметрами.
  2. АКГ — обозначаются такие светоприборы на автомобили, как галогеновые изделия и кварцевые.
  3. АС – аббревиатура числится за софитной светотехникой;
  4. А – стандартный тип комплектации, предназначенный для автотранспорта.

Зачатую последующая цифирная символика, которая указывается после букв, свидетельствует об объеме мощности светотехники и серийном номере производителя. Однако данная маркировка может встречаться исключительно на автотранспортных световых устройствах отечественного изготовления. Одним из основных недостатков индексации считается отсутствие в коде определенного типа автомобильных ламп. Сегодня подобные шифры практически не используются.

Обзор существующих видов

Цоколь – важная часть конструкции галогенных, люминесцентных и прочих лампочек, он обеспечивает плотную установку изделия в светильник определенного вида. А дополнительно к тому еще и дает возможность подключить его к сети.

Виды и маркировка

Несмотря на это существует еще и бесцокольная лампа – это узкоспециальная разновидность, предназначенная для организации системы освещения автомобиля (лампочки Н10, НВ3, D1S).

Существуют различные типы:

  • резьбовой – Эдисона Е;
  • штырьковой G;
  • штифтовой B;
  • цоколь, контакты в котором утоплены – R;
  • фокусирующий – Р;
  • софитный аналог S;
  • кабельный вид К;
  • телефонный – Т;
  • бесцокольный – W.

В обозначении обычно зашифрованы размеры или другие характеристики держателя. Например, для лампы Е14, Е27, Е40 характерен диаметр резьбовой части конструкции. Это может быть значение 14, 27 или 40 мм в зависимости от того, какие типы рассматриваются. А вот разновидности цоколей G5, G12 отличает расстояние между контактными штырьками: 5 или 12 мм.

Кроме того, держатели предназначаются для подключения к сети с различными значениями электрических параметров. Например, существуют лампы для системы освещения 12, 24 вольт, а другие виды позволяют подключиться только к сети 220 вольт.

Резьбовой цоколь Е

Данный вид встречается в следующих вариациях: Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40. Представленные типы цоколей характеризуются размерами от минимальных до максимальных. Например, исполнение Е5 характеризуется высотой и диаметром, равными 5 мм.


Резьбовой держатель может быть установлен в галогенных, люминесцентных и аналогах с нитью накаливания. Кроме того, светодиодные источники света довольно часто встречаются именно с таким цоколем.


Наиболее распространенные: Е14, Е27, Е40. Причем последняя разновидность чаще устанавливается в люминесцентных ртутных источниках освещения, а также является частью ламп накаливания. Е14 обычно встраивается в грибовидные источники света и аналоги в форме свечи, «свечи на ветру». Е27 можно встретить в качестве держателя ламп совершенно любых типов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
