Патрон для лампочки: принцип устройства, виды и правила подключения

Буквы в маркировке

Тип цоколя принято указывать тремя буквами латинского алфавита и цифрами. Их значения по порядку таковы:

  1. Большая буква — сообщает о форме.
  2. Цифра — номер цоколя. Характеризует его размеры и расстояние между питающими выводами.
  3. Маленькая буква — количество контактов.

Третий символ обычно опускается производителями. В быту по умолчанию используют лампы с двумя выводами. Поэтому на упаковке встречаются только первые два символа (Е 14).

С помощью маркировки можно узнать полезную информацию об осветительном приборе. Значения букв раскрываются в таблице.

Первая большая буква в начале маркировки — форма
EРезьбовой цоколь Эдисона
GШтырьковый
RКрепеж с утопленными выводами
HАвтомобильные лампы
BЦоколь штифтовой (иногда называют — байонет)
SСофитный крепеж
PФокусирующий
TТелефонный
KКабельный
WБесцокольные лампы
Маленькая буква в конце маркировки — количество выводов (указывается не всегда)
s1 контакт
d2
t3
q4
p5

Резьбовые цоколи Эдисона — тип E

Самая старая и распространенная модификация. Встречается практически в любой квартире. Яркие представители — E27, E14. Эти типы цоколей применяются в стандартных лампочках для дома. Чуть менее известен E40. Предназначен для ДРЛ и ДНаТ светильников на 400 Вт. Они применяются для освещения дорог. Выделяются маленькие представители этой модификации — E5 и Е12. Они имеют узкий диаметр и встречаются сравнительно реже.

Резьбовые цоколи тип E

Штырьковые — G

Применяются для точечных светильников. Конструкция подразумевает, что питание на лампу передается по двум штырям. Они бывают различной толщины — G7, G9. Для фиксации лампочку достаточно поступательным движением вставить в патрон.

Лампочки со штырьковым типом цоколя

Настольные — 2G11

Лампочки с такими цоколями относятся к люминесцентным. Внешне напоминают G23. Колба осветительного прибора имеет вытянутую форму в виде буквы «П». В таких цоколях установлен пусковой стартер и конденсатор.

Светодиодные лампы с цоколем 2G11

С утопленными выводами — R

Эти осветительные приборы называют линейными. Встречаются в прожекторах строительных объектов и стадионов. Обычно это газоразрядные или галогенные лампы.

Лампа металлогалогенная 150 Вт RX7s

Автомобильные — H

Производятся для индустрии автомобилестроения. Изначально буква «H» обозначала галогеновые лампы. Со временем форм-фактор прижился. Все изделия, выпускаемые с таким крепежом, начали помечать символом «H». Например — H1, H4, H7.

Автомобильная лампа H7

Штифтовые — B

Используются в двуспиральных автомобильных лампах. Их конструкция позволяет зафиксировать осветительный прибор в одном единственно верном положении

Это важно для направленной фокусировки света. Лампочка вставляется с нажатием и поворотом

Энергосберегающая лампочка B22

Софитные — тип S

Первоначально применялись в сценическом оборудовании. Отсюда их красивое название. Сейчас распространены в подсветке салонов авто, ванных комнат и некоторых приборов. Их особенность — малый диаметр до 19 мм.

Софитная с цоколем SV8.5

Фокусирующие — P

Оснащены встроенным отражателем. Схожи по назначению с типом B. Устанавливаются в одном правильном положении. Встречаются в фонарях и кинопроекторах.

С фокусирующим цоколем – тип P

Телефонные — T

Лампы накаливания с T цоколями применяются в качестве индикаторных. Имеют низкий ток потребления 30-120 мА. Конструкция патрона предусматривает установку светофильтра. Распространенные напряжения таких ламп — 12, 24, 48 и 60 В.

У телефонных ламп есть характерная неисправность. Отрываются тонкие проволочки, идущие к колбе

Если лампочка не светится, на это следует обратить внимание. Возможен быстрый ремонт

Индикаторная лампа цоколь T5.5 k

Кабельные — тип K

Редкий вид цоколей. Осветительные элементы встречаются в оранжереях и помещениях, где требуется имитация солнечного света. Обычно это лампы, подходящие для выращивания растений.

Лампа Metalarc HSI-td 2000 w/d с цоколем K12S

Умные цоколи

Современные устройства. Работают с любыми смартфонами. Свет можно удаленно включать и выключать с помощью приложения на телефоне. Управляются по сети Wi-Fi. Некоторые модели могут изменять свой цвет. Выглядит очень эффектно.

Бесцокольные лампы — W

Типичный цоколь отсутствует. Вместо него проволочные выводы. Эти лампы встречаются в праздничных гирляндах и приборных панелях автомобилей.

Автомобильная безцокольная лампочка W21W

Устройство патрона

В большинстве случаев электропатрон е14 к светильнику крепится с помощью дна. Там есть дырка для кабеля. Есть модели с штырьковым креплением к лампе, классическим закручиванием и комбинированным креплением (когда лампочка ставится в часть патрона, а потом закручивается). Интересно отметить, что элементы, имеющие поворотно-резьбовое соединение, сложные, но незаменимые, так как на них постоянно оказывается физическое и механическое воздействие.

Сегодня можно прикрепить к осветительному оборудованию цоколь за токопроводящие провода, с помощью трубки, контактных зажимов и втулки.

За токоподводящие провода

На дно е14 ставится пластиковая втулка, имеющая центральное отверстие для кабеля. Далее делается монтаж пластикового винта, подключается цоколь и зажимаются провода винтом. В результате цоколь надежно фиксируется.

Устройство за токоподводящие провода

На трубке

Цоколь на трубке крепится благодаря гайкам, с помощью которых ставится арматура для люстры с колпаками. Вся нагрузка падает на трубку. Через нее проходят провода для освещения. Далее резьбовые патроны могут быть украшены с помощью абажурных колец или других декоративных элементов.

Устройство на трубке

Втулкой

Втулка — устройство для закрепления патронов в лампочках с настенными бра. Его изготавливают из листовых материалов. Проделывается отверстие для прикрепления цоколя е14

Важно отметить, что втулки из пластмассы не используются, поскольку светоисточники в них деформируются. Следует применять металлические модели. Крепежная резьба разная, поэтому стандартов не существует

Крепежная резьба разная, поэтому стандартов не существует.

Обратите внимание! Чтобы заменить пластиковую втулку, стоит воспользоваться резистором. До поломки следует разобрать и сравнить резьбу. Устройство втулкой

Устройство втулкой

С безвинтовыми контактными зажимами

Патронный корпус со дном е14, который использует безвинтовые виды зажимных контактов, соединен защелками. К трубке, имеющей резьбу, осуществляется прикручивание дна и после производятся электропровода. Корпус создается в виде цилиндра и прикрепляется к части дна. Элементы е14 ремонтируются и обслуживаются в любое время самостоятельно.

Устройство с безвинтовыми контактными зажимами

Электропатрон е14 — наиболее распространенный цоколь осветительного прибора. Имеет низкую цену, простоту эксплуатации и широкий цветовой диапазон. Не греется и не имеет в себе вредных веществ.

Цоколь Эдисона

Самым старым прибором, обеспечивающим соединение с осветительным прибором, является цоколь Эдисона. Представляет он собой устройство с винтовой резьбой, вкручивающееся в патрон. Международное обозначение — заглавная буква Е. Двухзначная цифра после буквы указывает на диаметр изделия в миллиметрах. Так, обозначение цоколя E14 говорит о том, что он винтовой с диаметром 14 мм. Классификация размеров подразделяется на:

  • большие GES — Е40;
  • средние ES — для ламп с винтовым элементом типа Е26 (110 В — для американского рынка) и Е27;
  • миниатюрные MES диаметром Е10 и Е12;
  • малые (миньоны) SES — применяются в лампе, диаметр цоколя которой равен 14 и 17 мм (для энергетических систем с 110 В);
  • микроцоколь LES — ламповые изделия с ввинчивающимся элементом Е5.

Применяются эти конструктивные элементы чаще всего в лампах накаливания и используются для освещения улиц и помещений. Помимо этого, их нередко можно увидеть в бытовых приборах. Промышленность предлагает большое разнообразие осветительных ламп с винтовым цоколем. Они бывают грушевидными, похожими на каплю, круглыми, свечеобразными, в форме гриба, матовыми и зеркальными.

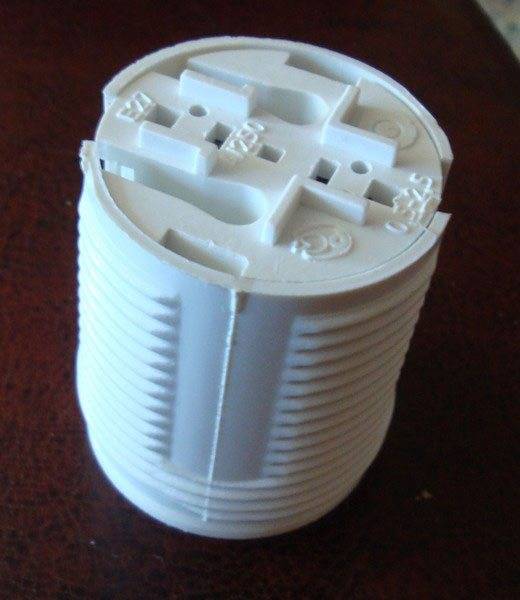

Быстрозажимной патрон

На сегодняшний день распространение получили также и пластиковые быстрозажимные патроны.

Они работают по принципу знаменитых зажимов Wago.

Чтобы разобрать такой патрон, необходимо шлицевой отверткой аккуратно отжать защелки с двух сторон.

При снятии крышки вы обнаружите, что внутри вообще нет никаких винтиков, куда можно было бы присоединить провода. Человек далекий от электромонтажных работ сразу и не разберется с такой конструкцией.

Как же его подключать? Делается все очень просто.

Нужно зачищенные концы проводов, засунуть до щелчка в маленькие отверстия. При этом большинство моделей имеют сразу две пары контактов. И соответственно не два, а сразу четыре отверстия.

Они предназначены для удобной сборки лампочек в гирлянды. В одно отверстие вставляете подходящий провод, а в другое — отходящий на следующую лампочку.

Только не вздумайте воткнуть фазу и ноль в соседние отверстия, иначе создадите короткое замыкание!

Внутри таких контактов находятся подпружиненные металлические пластинки, которые и обеспечивают соединение.

Здесь также не забывайте про правильное подключение фазы и ноля.

Провода в таких зажимах держатся достаточно надежно, и даже применив небольшое усилие, вырвать их не получится.

Чтобы его все-таки вытянуть от туда, придется во время тяжения проворачивать жилу по кругу.

Назначение и особенности патрона

Производственная или домашняя электросеть состоит не только из проводов и светильников, но и из множества электроустановок, которые служат для управления или связи отдельных частей контура.

Патрон осуществляет соединение цоколя лампы с электрокабелем и одновременно фиксирует ее в светильнике, люстре или просто удерживает в подвешенном состоянии.

Проблема быстрой замены ламп возникла сразу, как было изобретено электроосвещение, то есть в конце 19 века. Первые лампы имели цоколи, но способы их соединения с проводами были различными и не имели классификации.

В 1881 году Эдисоном запатентован первый цоколь резьбового типа и патрон к нему. Таким образом, наиболее востребованные виды цоколей и патронов остаются актуальными уже более 130 лет.

Конечно, первоначально были изобретены лампы накаливания. Затем появились газорязрядные и светодиодные, для их установки требовались как уже привычные, так конструктивно иные разновидности патронов.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Одинаковые типоразмеры облегчают замену: вместо лампы накаливания в тот же самый патрон можно вкрутить более экономичную альтернативу – светодиодную с резьбовым цоколем или филаментную «грушу»

Для изготовления современных патронов используют различные материалы, среди которых можно обнаружить традиционные металл и керамику, а также термостойкие полимеры и даже силикон.

Последний вариант чаще всего применяют для создания дизайнерских композиций. Силиконовые изделия оснащены электрошнуром 1 м и окрашены во все цвета радуги.

При покупке пластиковых изделий необходимо особенно внимательно соблюдать параметры рекомендуемой мощности ламп

Керамика считается одним из лучших материалов для патронов: не плавится и не деформируется, выдерживает высокую температуру нагрева

Китайские ретро патроны чаще всего изготовлены из стали, но покрыты напылением под латунь, хром, медь и пр. Существуют изделия и из цветных металлов, но они дороже

Как и пластик, силикон не выдерживает высоких температур, поэтому предназначен для применения, в основном, светодиодных ламп

Назначение и особенности патрона

Производственная или домашняя электросеть состоит не только из проводов и светильников, но и из множества электроустановок, которые служат для управления или связи отдельных частей контура.

Патрон осуществляет соединение цоколя лампы с электрокабелем и одновременно фиксирует ее в светильнике, люстре или просто удерживает в подвешенном состоянии.

Проблема быстрой замены ламп возникла сразу, как было изобретено электроосвещение, то есть в конце 19 века. Первые лампы имели цоколи, но способы их соединения с проводами были различными и не имели классификации.

В 1881 году Эдисоном запатентован первый цоколь резьбового типа и патрон к нему. Таким образом, наиболее востребованные виды цоколей и патронов остаются актуальными уже более 130 лет.

Конечно, первоначально были изобретены лампы накаливания. Затем появились газорязрядные и светодиодные, для их установки требовались как уже привычные, так конструктивно иные разновидности патронов.

Одинаковые типоразмеры облегчают замену: вместо лампы накаливания в тот же самый патрон можно вкрутить более экономичную альтернативу – светодиодную с резьбовым цоколем или филаментную «грушу»

Для изготовления современных патронов используют различные материалы, среди которых можно обнаружить традиционные металл и керамику, а также термостойкие полимеры и даже силикон.

Последний вариант чаще всего применяют для создания дизайнерских композиций. Силиконовые изделия оснащены электрошнуром 1 м и окрашены во все цвета радуги.

Галерея изображений
Фото из

При покупке пластиковых изделий необходимо особенно внимательно соблюдать параметры рекомендуемой мощности ламп

Керамика считается одним из лучших материалов для патронов: не плавится и не деформируется, выдерживает высокую температуру нагрева

Китайские ретро патроны чаще всего изготовлены из стали, но покрыты напылением под латунь, хром, медь и пр. Существуют изделия и из цветных металлов, но они дороже

Как и пластик, силикон не выдерживает высоких температур, поэтому предназначен для применения, в основном, светодиодных ламп

Термостойкий пластик для маломощных ламп

Керамические изделия с металлическими вкладышами

Металлические патроны с напылением

Декоративные силиконовые изделия разного цвета

При покупке бра, люстры или другого светильника нужно внимательно относится к рекомендациям производителя: если установить слишком мощные лампы, патроны могут выйти из строя, а плафоны деформироваться.

Что такое патрон, какие функции он выполняет

Система электросети состоит из множества элементов. Это светильники, кабели подключения и специальные установки, которые необходимы для управления или связи разных частей. Такими установками являются и патроны, они выполняют две важные функции:

  1. Соединяют цоколь лампочки с электрическим кабелем.
  2. Фиксируют лампочку в осветительном приборе.


Изделия производятся из разных материалов. История развития электричества состояла из разных этапов, но значительно больше удобства прибавилось, когда был изобретен резьбовой цоколь с патроном. Универсальность такого соединения позволяет использовать разные лампы.

В производстве патронов используют самые разные материалы. Обычно это стойкий к высоким температурам пластик, металл или керамика. Есть и уникальные модели, сделанные на основе силикона.

Как подключить электрический патрон

Для подключения электрических патронов в светильнике или люстре к электропроводке, в зависимости от их конструктивного исполнения используются разъемные и не разъемные способы.

При разъемном способе провода электропроводки к патрону присоединяются с помощью винта с резьбой, клеммами или фиксаторами (безвинтовой способ).

К неразъемному способу относится присоединение с помощью пайки или способом запрессовки к контактам патрона проводов изготовителем, например как в патронах серии G4-G10. Из них просто выходит два изолированных проводника длиной около 10 см. Такие патроны к электропроводке обычно подключаются с помощью клеммных колодок, например Ваго.

Подключение электрического патрона с помощью винтов

Для того, чтобы в деталях освоить технологию подключения электрического патрона к проводам рассмотрим процесс сборки патрона с нуля. Этот навык пригодится и при ремонте электрических патронов.

К керамическому вкладышу прижимается латунная пластина центрального контакта. С помощью винта, закрученного в стальную пластину, расположенную на противоположной стороне вкладыша, контактная пластина фиксируется на вкладыше. Винт не только выполняет задачу крепления центрального контакта, во время работы патрона через него подается ток на центральный контакт. Затягивать винт нужно с достаточным усилием, так как он участвует в передаче тока от провода к цоколю лампы. Далее таким же образом крепится вторая латунная пластина. Центральный контакт подгибается до уровня боковых контактов.

Подключение электрического патрона с резьбовыми клеммами

Более современными являются электрические патроны, провода к которым подключаются с помощью винтовых зажимов, напоминающие зажимы клеммных колодок. Такой вид подключения электрического патрона значительно ускоряет работу по его подключению к электропроводке при монтаже.

Электрические патроны с зажимными клеммами встречаются типоразмеров Е14 и Е27 и вполне подходят для замены традиционных разборных патронов, устройство которых описанных выше, при ремонте светильников и люстр.

Как вставить провода в безвинтовой электрический патрон

Так как современные энергосберегающие и светодиодные лампы потребляют мало электроэнергии, то количество соединенных таким способом патронов может достигать десяти и более. Подключать бесконтактные электрические патроны легко и быстро. Достаточно вставить освобожденный от изоляции на длину одного сантиметра провод в предусмотренное для этого отверстие.

Но тут есть особенность, которую нужно учесть. Провода при изготовлении люстр обычно используются многожильные, и надежно зафиксировать их в контактах электрического патрона, особенно если жилки провода тонкие, практически невозможно. Поэтому на заводах изготовителях люстр концы проводов, подключаемые к патрону, облуживаются. В результате многожильный провод на конце становиться одножильным. Залуженный конец провода легко вставляется в пружинный контакт патрона и надежно фиксируется.

На фотографии продемонстрирована последовательность подключения патрона к электропроводке. При замене патрона в люстре бывает невозможно подобраться к проводам пальцами руки, тогда выручает пинцет.

Но не всегда имеется под рукой паяльник, да и не у каждого он дома есть. В таком случае при подключении патрона можно обойтись без паяльника. Нужно перед заправкой провода в пружинный контакт патрона, вставить в отверстие металлический стержень, диаметром чуть больше диаметра провода, например, гвоздь или, как на фотографии, часовую отвертку. Тогда пружинящий контакт отойдет и в образовавшийся зазор провод легко войдет. После изъятия гвоздя пружинящий контакт надежно зажмет провод. Таким приемом, в случае необходимости, легко и вынуть провода из патрона.

После заправки провода в пружинящий контакт патрона, нужно обязательно за провод несильно потянуть, чтобы проверить надежность его фиксации.

Как вынуть провода из безвинтового электрического патрона

При ремонте светильников иногда требуется вынуть провод из самозажимных клемм патрона. Обычно провод удерживается пружинной клеммой крепко и простым вытягиванием не вынимается.

Вынуть провод можно только, если с небольшим усилием тянуть за него с одновременным возвратно поступательным вращением.

В случае, если есть возможность вставить в клемму, как показано на фотографии выше, гладкий стальной стержень диаметром чуть больше провода, например, сверло, гвоздь или отвёртку, то таким способом тоже можно вытащить провода.

Маркировка электрических патронов

Согласно ГОСТ Р МЭК 60238-99 существуют и выпускаются резьбовые патроны трех видов с разными диаметрами – Е14, Е27 и Е40. Их принцип действия одинаков, различаются лишь дизайн и размеры.

У каждого изделия имеется маркировка. На ней указываются характеристики. Например, Е14 можно ставить в местах с силой тока не выше 2А и мощности 450 Вт, Е27 рассчитаны на ток до 4 А и нагрузкой 880 Вт, а модели Е40 – до 16 А и 3500 Вт. Рабочее напряжение для всех устройств составляет 250 В.

Виды резьбовых патронов

Самый распространенный патрон электрический Е27. Есть три стандартных прибора с этой маркировкой:

  • Керамический. Имеет монолитный корпус, неразборный. Легко и быстро подключается, совместим практически со всеми точечными светильниками. Хрупкий, часто ломается.
  • Карболитовый. Разборный, состоит из трех деталей – корпус, вкладыш с контактами, юбка. Надежный, практически не вываливается контактная юбка, устойчив к перегрузкам. Имеет сложное подключение и требует доработок.
  • Пластиковый. Также разборный, но имеет две части – нижнюю юбку и корпус. Имеет надежный корпус, хорошее исполнение и быстрое подсоединение. Требует аккуратного подключения, чтобы не повредить пластиковые защелки.

Как подключить обыкновенный электрический патрон

Чтоб понять, как подключать провода к патрону, необходимо рассмотреть сборку патрона с нуля. Это пригодится в случае ремонт патрона. Латунная пластина центрального контакта прижимается к вкладышу из керамики. При помощи винта, вкрученного в пластину из стали, которая располагается на другой стороне вкладыша, контактная устанавливается на вкладыше.

Винт служит не только для закрепления центрального контакта, но и пропускает через себя ток на этот контакт. Гровер использовать необязательно, но если вы его установите, будет лучше. Винт следует затягивать с достаточным усилием, так как через него проходит ток. По такому же принципу устанавливается вторая пластина из латуни. Центральный контакт необходимо подогнуть до уровня боковых контактов.

На проводниках формируются колечки. Затем они продеваются через донышко и фиксируются к стальным пластинам. Если патрон подобран для подключения через стандартный выключатель, фазу следует подключать к центральному контакту. Проверьте, насколько хорошо центральный контакт прилегает. Чтобы это проверить, приложите цоколь лампы к контакту, убедившись, что во время прилегания цоколя к контактам, центральный прогибается не менее чем на несколько миллиметров. Если это не так, отогните контакты вверх.

Остается накрутить корпус на дно. Патрон готов к использованию, остается подобрать под него лампу.

Устройство и принцип действия наиболее популярных моделей

В зависимости от вида лампы и назначения ей характерен свой тип цоколя и патрона. Наиболее известные виды это, аналогичные цоколю, винтовые и штырьковые.

Контактная группа патрона типа Е

Винтовой или резьбовой патрон для одноименного цоколя типа Е представляет собой керамическую конструкцию стаканного типа с нанесенным на внутренний боковой слой резьбовым соединением. Также в основании установлены два медных контакта – центральный и боковой. За счет материала, из которого они выполнены, имеют высокую проводимость электрического тока и термостойкость, что защищает патрон от плавления.

Любая электрическая сеть переменного тока имеет два провода – «фаза» и «ноль», также как и знакомый всем «плюс» и «минус» в сетях постоянного тока или батарейках.


Подключение фазы и ноля

Фаза (красный) – это провод, в котором протекает электрический ток от источника к нагрузке, в нашем случае это лампа. Специальной индикаторной отверткой определяется, где фаза в патроне: загорелся индикатор – есть напряжение, значит провод фазный.

Ноль (синий) – это провод, в котором протекает обратный электрический ток от нагрузки к источнику, определяется с помощью индикатора – лампочка индикатора не загорается.

При подключении патрона к электрической сети фаза выводится на его центральный контакт, который коммутирует с первым контактом цоколя

При подключении важно выполнить аккуратное замыкание провода с контактом, чтобы ток фазы не попал на другие открытые токопроводящие части

Ноль выводится на боковой контакт патрона, который при установке цоколя замыкается с его вторым контактом – резьбовой частью. В целях недопущения однофазного короткого замыкания между фазой и нулем, контакты цоколя изолированы между собой.

После сборки электрической цепи, ток протекает по следующей схеме. Выключатель переводится в положение «включен», по фазному проводу ток поступает на центральный контакт патрона, затем на первый контакт цоколя — лампа загорается. Ток протекает через второй контакт цоколя и боковой контакт патрона, затем возвращается через нулевой провод. При переводе выключателя в положение «отключен» размыкается фазный провод и лампа гаснет.

Патрон типа G

Патрон для штырькового цоколя типа G имеет простейшую конструкцию: два паза (в отдельных модификациях возможно четыре) электрически соединенные нулевым и фазным проводом. В отличие от винтового, в штырьковом патроне не имеет значение «полярность» подсоединения проводов. Цоколь вставляется в пазы путем погружения штырей – контактов с помощью небольшого нажатия.

Ремонт разборного электрического патрона

Если при работе светильника лампы мерцают или начинают перегорать, одной из причин, кроме плохого контакта в распределителе или выключателе, может быть плохой контакт в патроне. При включении выключателя может быть слышно жужжание и запах гари. Это легко проверить. Выкрутите лампу и взгляните на патрон. Если контакты почерневшие, почистите их. Одной из причин почернения, может быть плохой контакт в месте соединения проводов с патроном.

Для того чтоб отремонтировать электрический патрон, его следует разобрать, проверить соединение с проводами, зачистить контакты до блеска. Иногда, когда вы попытаетесь выкрутить лампочку, колба может отклеиться от цоколя. В этом случае, попытайтесь вывернуть цоколь. Открутите корпус патрона, держа его за донышко. Если не получается это сделать, возьмитесь за край цоколя плоскогубцами и вывернете его.

Процесс замены патрона в люстре

Перед выполнением работ по замене патрона в люстре своими руками нужно обеспечить электробезопасность. Для этой цели в электрическом щите производят отключение автоматов, которые отвечают за питание электроэнергией люстры. После этого обесточенная люстра снимается, поскольку, если она будет подвешена к потолку, будет неудобно заменять патрон.

Вначале нужно подобраться к месту, в котором соединены провода. Это место располагается под потолком – его закрывает верхняя крышка люстры с помощью защитного колпака

Снимается изолента в месте, где соединены провода, и осторожно отсоединяется питающий провод от проводов, которыми оборудована люстра

Рекомендации по замене электрического патрона в люстре.

Все эти работы производятся с особой осторожностью, поскольку если проводку выполняли в советские времена, то использовали для этого алюминиевый провод. Еще со школы всем нам известны характеристики алюминия – хрупкого металла, который легко сломать

Если вы обнаружили соединение, выполненное скруткой, а провода – медный и алюминиевый, то, заменив патрон, постарайтесь в люстре произвести соединение этих проводов самозажимными клеммники марки wago.

Ремонт электрического патрона с безвинтовыми контактными зажимами

Патроны «Е27» с безвинтовым типом контактных зажимов, предназначены исключительно для монтажа в светильниках или другом осветительном оборудовании, но иногда характеризуются не полным соответствием диапазонам по номинальному сечению.

  • спиливание защелки до площадки основания корпуса электрического патрона;
  • изготовление латунной или металлической защелки толщиной в 0,5 мм и последующий сгиб заготовки в соответствии со стандартной формой;
  • загнутая сторона заводится в донную часть патрона и производится загиб оставшегося участка в соответствии с контуром держателя;
  • накручивание донной части патрона на крепежную трубку и подсоединение проводов.

Электрические патроны по праву являются одним из наиболее важных элементов любых современных осветительных приборов. Вид и конструкция патрона должны обязательно соответствовать типу лампы, поэтому нужно ориентироваться на маркировку и учитывать качественные характеристики такого устройства.

Подключение патрона для лампочки

Подключение невозможно без сборки патрона. В типовом исполнении его формирует три основных части – внешний цилиндрический корпус, донышко и керамический вкладыш. Передача тока цоколю лампы осуществляется посредством двух латунных контактов и зажимных планок. Чтобы собрать эту конструкцию, необходимо в первую очередь к керамическому вкладышу прижать латунную пластину, подведенную от основного контакта в центре. При помощи винта в стальной пластине производится фиксация. В вопросе о том, как разобрать патрон для лампочки, также важна последовательность. Начинать операцию следует с проводников и зажимных фиксаторов. Далее разбираются элементы корпуса с раскручиванием цилиндрической формы. Непосредственно подключение проводки реализуется между разборкой и сборкой – мастер производит скручивание соответствующих по функциям проводов.

Основные выводы

Как видите подключить патрон к проводам можно и без посторонней помощи. Однако при выборе устройства учитывайте вид и строение источника света, они должны соответствовать. Для этого нужно разбираться в маркировке изделий. Подключить прибор к светильнику можно двумя способами: разъемный (винты, фиксаторы, клеммы) и неразъемный. Крепить можно к проводам, на трубку, с помощью втулки или безвинтовых зажимов. Если вы заметили неполадки в работе лампы, то обязательно осмотрите патрон. Рекомендуется его разобрать, осмотреть контакты, зачистить латунные пластинки, при необходимости подогнуть их поближе к контакту с цоколем лампы. Проводите все работы только при отключенном электричестве!

Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.

Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?

Наибольшее распространение на нашем рынке получили 3 вида патронов:

карболитовые советского образца

керамические

пластиковые самозажимные

Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

цилиндрический корпус с резьбой

донышко

керамический вкладыш с контактами

Чаще всего в наших квартирах используются патроны имеющие маркировку:

Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.

Буковка “E” говорит о том, что он относится к винтовой серии с резьбой Эдисона.

Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

Подключение кабеля производится в следующей последовательности.

Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

Делается это при помощи обыкновенной индикаторной отвертки.

Контакт для подключения представлен на фото ниже.

Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников. Второй, так и продолжает напрямую поступать на патрон

А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу

Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.

В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.

Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.

Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.

Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.

В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

Как итог – удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.

Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.

Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.

И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично. Поэтому запомните – нулевой проводник всегда должен приходить только на резьбовую часть цоколя

Поэтому запомните – нулевой проводник всегда должен приходить только на резьбовую часть цоколя.

У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.

Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться “земля”.

Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
