Вентиляционные трубы на крыше дома: обустройство выхода вытяжного трубопровода через крышу

Осадки и вентиляционная труба: способы защиты

Чтобы защитить вентканалы от сезонных осадков, можно использовать грибок для вентиляции. Его монтируют на верхушку вентиляционной трубы. Под конусовидной шляпкой размещаются вертикальные стойки. Защитное устройство чаще всего делают из нержавейки или полипропилена. Главным требованием является стойкость материалла к коррозии. Так как он устанавливается в самой высокой точке на здании, то дополнительный уход за ним не предусматривается.

Грибок монтируется с помощью метизных креплений

Вентиляционный грибок на крышу следует установить не только для защиты от осадков – он препятствует задуванию ветра в воздуховод. Также грибок может служить и украшением здания – производители выпускают его в разной цветовой гамме.

Грибок проще монтировать на вентканалы с круглым сечением. Чтобы подогнать защитную конструкцию под вентиляционную трубу с определенным диаметром, производители делают обод защитного зонта незамкнутым. Грибок на крышу для вентиляции крепится саморезами или винтами к вентиляционной трубе. Защищая вентиляцию от птиц, можно дополнительно на нее установить сетку.

Предохраняя вентиляционную систему от неблагоприятных факторов, не стоит забывать и о профилактическом уходе. Его стоит осуществлять в равные промежутки времени. Трубы в процессе эксплуатации загрязняются и забиваются. Профилактика – несложная задача, поэтому все можно сделать своими руками, сэкономив при этом деньги на вызов специалистов.

Вентиляция подкровельного пространства

Влага всегда абсорбируется в подкровельном слое. Это происходит по причине:

  • конденсата воды внутри жилого помещения,
  • абсорбции влаги на внутренней поверхности металлической кровли,
  • накопление влаги из внешней среды.

Время эксплуатации кровельной подконструкции уменьшается из-за негативного влияния избыточной влажности, из-за которой происходит распространения плесени, вредных грибков. Дифференциация давления и воздушных потоков является основой действия вентиляции. В связи с этим рекомендуется создать достаточное поступление воздуха из-под карнизных и фронтонных свесов кровли.

Необходимо учитывать вид покрытия кровли при выборе вентиляции подкровельного пространства. К составляющим покрытия кровли относят: вентили KTV, вентилируемые коньки и вентиляционные выходы с колпаком-дефлектором.

Установка

К установке вентиляции стоит приступать после грамотного проведения расчетов и закупки необходимых материалов. Работа должна осуществляться на этапе чернового ремонта, то есть по окончании штукатурки и шпаклевки стен. Для качественного монтажа следует соблюдать такие условия, как:

  • не устанавливать вытяжку непосредственно на выход для вентиляции;
  • использовать вентиляционную решетку с обратным клапаном;
  • не применять трубы с малым сечением;
  • не перегораживать участки лопастями вентиляторов;
  • монтировать технику на высоте больше 1,7 метра.

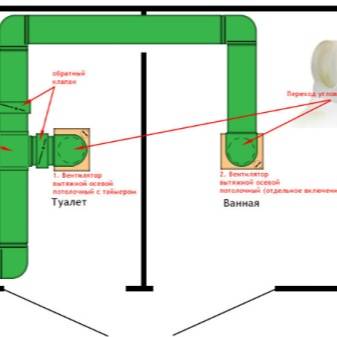

Монтаж пластиковых вентиляционных труб своими руками не представляет особой сложности и напоминает сборку детского конструктора. Для работы потребуются следующие инструменты:

  • плоский канал для вытяжной вентиляции;
  • горизонтальное и соединительное колено;
  • настенная пластина;
  • круглый редуктор с переходником;
  • ножовка по пластику;
  • наждачная бумага;
  • клей, герметик;
  • разметочный инструмент.

Прежде всего, нужно расположить кухонную плиту ближе к выходному отверстию, иначе воздуховод придется тянуть через все помещение. Установка системы вентиляции производится следующим образом:

  • при подготовке конструкций необходимо отрезать нужные по длине заготовки и зачистить края;
  • на противоположных сторонах кухни нужно сделать отверстия для установки устройств;
  • необходимо присоединить воздуховод к стене и потолку специальными хомутами посредством кронштейнов или шпилек. Не рекомендуется использовать саморезы в качестве крепления.
  • нужно оборудовать вытяжное устройство обратным клапаном и всасывающий вентилятор;
  • следует соединить трубу для вытяжки с вытяжным устройством;

  • необходимо установить к всасывающей конструкции фильтр, воздухонагреватель, кондиционер, рекуператор;
  • стоит скрепить воздуховод с системой ввода воздуха;
  • смонтировать дополнительные элементы, например, шумо- и теплоизоляцию.

При монтаже вентиляционной системы стоит знать, что наличие поворотов снижает работоспособность. Каждый угол сокращает производительность на 10%. Чем короче общая длина труб, тем эффективней будет работать вытяжка. Те же 10% работы лишнего метра теряются при длине труб больше 3 метров. Установка вытяжки – это удобный и несложный процесс, который осуществляется без лишнего шума и мусора, работа выполняется в кратчайшие сроки.

Розлив отопления

Функции

Что дает перемещение розлива подачи отопления на чердак?

  1. Предельно простой запуск системы отопления. Нужно лишь заполнить ее, открыть обе домовые задвижки в элеваторе и стравить воздух из расширительного бачка на чердаке. Для сравнения: в случае нижнего розлива нужно стравить воздух в перемычке между каждой парой стояков;
  2. Равномерный нагрев всех отопительных приборов на каждом этаже. Падение температуры теплоносителя при его движении сверху вниз компенсируется увеличением размера радиаторов.

Принципиальная схема системы отопления с верхним розливом.

Неудобство заключается лишь в более сложном сбросе и запуске своими руками отдельного стояка: в случае верхнего розлива его нужно отключать и в подвале, и на чердаке.

Монтаж

Розлив монтируется с постоянным уклоном по всей длине. В верхней точке ставится расширительный бак, собирающий воздух при запуске контура. Каждый стояк комплектуется:

  • Вентилем, позволяющим отключить его независимо от остальных;
  • Заглушкой. Она позволит стояку засосать воздух при сбросе и исключит зависание воды в нем.

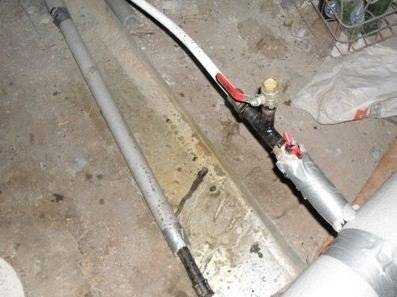

Отвод стояка от розлива. Вместо заглушки установлен сбросник — шаровый кран.

В вентилируемых чердаках и розлив, и находящиеся выше чердачного перекрытия участки стояков теплоизолируются. Как правило, для этой цели используются стекловата или минвата, ветошь и вязальная проволока. Теплоизоляция уменьшает как нецелевые потери тепла, так и вероятность перемерзания контура при кратковременных остановках циркуляции в зимние холода.

Правила размещения вентиляционных выходов

Существует два стандартных способа вывода вентиляционных труб за пределы дома: через стену и через крышу. Во втором случае расположенные над уровнем крыши фрагменты труб часто размещают внутри специального короба.

Вентиляционный короб выполняет две функции:

  • Утепление. При охлаждении выходящего из помещения воздуха образуется конденсат. Он начинает просачиваться обратно по вентиляционной системе, а также может сузить или полностью закрыть сечение канала.
  • Гидроизоляция. Нарушение целостности крыши может привести к попаданию воды в чердачное пространство. Также необходимо обеспечить защиту вентиляционного канала от прямого попадания в него осадков в виде дождя или снега.

А также короб послужит отличной опорной конструкцией для крепления облицовочного материала и для обеспечения отступа от нестабильных строительных конструкций, выполненных из пиломатериалов.


Короб на крыше дома должен выглядеть гармонично. Поэтому нужно заранее продумать его дизайн: расцветку и декоративные элементы

Если в доме запланировано или уже реализовано несколько вентиляционных выходов на чердак, то существует 3 варианта, как их вывести на крышу:

  • Для каждого канала можно сделать свой короб. Это наиболее затратный способ, однако в этом случае можно вывести трубы без изгибов, что при естественной вентиляции увеличивает тягу.
  • Свести все трубы рядом и вывести их на крышу в одном коробе. Это уменьшает количество работ на крыше, но увеличивает загруженность чердачного помещения.
  • Сделать единую систему вентиляционных каналов с одним выходом. Это минимизирует размер короба, что значительно упростит работу на крыше, однако может привести к проблемам, характерным для разветвленных систем воздухообмена.

Использование системы каналов с несколькими местами поступления воздуха и одной точкой его удаления должно быть предварительно хорошо просчитано. Необходимо правильно выстроить приточную вентиляцию и установить обратные клапаны, иначе возможен реверс воздушного потока.

Отверстие в крыше не должно повредить стропила, иначе это приведет к опасности перераспределения нагрузки несущих конструкций

Обрешетка не играет такой важной роли, так как она всего лишь держит покрытие


Так как вентиляционных труб может быть много, то нужно разместить их на чердаке так, чтобы они занимали мало места

Также нужно внимательно подойти к вопросу определения места выхода вентиляции, чтобы она не оказалась в зоне ветрового подпора.

Несоблюдение правила положения труб относительно элементов крыши, прописанного в п. 6.6.12 СНиП 41-01-2003 “Отопление, вентиляция и кондиционирование” может привести к уменьшению тяги или ее опрокидыванию, что сразу же негативно отразится на воздухообмене.


По этой схеме можно определить достаточную высоту вентиляционных выходов на наклонной крыше дома. Если рядом есть высокие объекты, то расчеты будут более сложные

Поэтому для скатной крыши лучше запланировать место для короба ближе к коньку. Это позволить уменьшить высоту конструкции, что упростит работы по ее возведению.

Важность вентиляции и циркуляции воздуха в помещении

Дом или квартира – это герметичное закрытое пространство. В процессе жизнедеятельности человек вдыхает кислород и выдыхает углекислый газ. Готовка и другие процессы также наполняют помещения запахами и отработанным воздухом. Так как помещение герметично, то доступ свежего воздуха можно обеспечить посредством открытия окон и дверей. Но, это самый примитивный вариант, который имеет массу недостатков. В то время как система вентиляции позволяет регулярно наполнять дом свежим воздухом.

Существуют такие виды вентиляции:

  • вентиляция жилого помещения;
  • вентиляция подкровельного пространства;
  • вентиляция посредством фановой трубы от канализации.

Никакая система вентиляции не будет действовать, если в ней нет тяги. Посредством тяги выполняется передвижение воздушных масс. Тяга может быть создана механическим путем, посредством вентиляторов, или же естественным. Дабы все работало естественным путем, труба вентиляции выводится через крышу. Ниже приводится схема, как работает система вентилирования в доме.

При нарушении правил установки каналов и шахт вентиляции, ожидаются следующие последствия:

  1. Тяга будет слабой или отсутствовать вовсе.
  2. Из санузла неприятный запах будет проникать в другие жилые комнаты.
  3. Стены и потолки станут намокать, ввиду повышения влажности в комнатах.
  4. Как результат, образование грибка и плесени, сказывающихся на здоровье.
  5. Недостаточное количество кислорода и духота.
  6. Вентиляционные конструкции начнут промерзать.
  7. Кухня будет наполняться чадом и копотью в процессе приготовления еды.

Совет! Заниматься исправлением неполадок системы вентиляции куда сложнее, чем потратить время на точные расчеты и создание вентиляции при строительстве постройки.

Вот почему труба вентиляции на кровлю должна быть выбрана правильно и выведена с соблюдением всех нюансов.

Высота вентиляционной трубы над разной крышей

Этот параметр во многом определяет силу тяги во всей системе. Чем выше расположена верхняя часть наружного воздуховода, тем больше будет эффективность вытяжки. Но чересчур высокая труба подвергается излишним ветровым нагрузкам. Поэтому существуют нормы и рекомендации, позволяющие обеспечить оптимальное соотношение надежной тяги и устойчивости конструкции.

Плоские кровли обычно не возводятся над жилыми строениями. Но такой расчет может понадобиться при устройстве вентиляции гаража. В этом случае рекомендуется устанавливать трубу высотой не менее 50 см над поверхностью крыши.

Для наклонной кровли необходимый размер определяется в зависимости от удаленности выходного стояка от конька крыши.

  • На расстоянии менее 1,5 метров от него высота над кровлей должна быть не менее 50 см.
  • При удалении в пределах 1,5 – 3 м верхний край трубы обязан находиться на уровне конька или выше.
  • Для расчета высоты трубы, установленной на расстоянии 3 и более метров, потребуется немного геометрии. От самого верха кровли проводится воображаемая линия под углом 10 – 12 ° к горизонту. Верхний край воздуховода должен находиться выше нее.

Дополнительным фактором может стать расположение вентиляционного стояка неподалеку от дымохода. В этом случае верхний край трубы нельзя располагать ниже него. Иначе при неблагоприятном ветре возможно попадание дыма обратно в дом через вентиляцию.

Этапы монтажных работ

Вентиляционную трубу выводят на крышу и надежно фиксируют после того, как внутренняя система будет оборудована разводкой. Набор инструментов подбирают в зависимости от вида кровли. В стандартный набор для монтажа вентиляционной трубы входят следующие материалы и инструменты:

  • утеплитель;
  • электродрель, зубило, электрический лобзик и набор отверток;
  • фиксирующие метизы;
  • герметик;
  • болгарка;
  • узел прохода;
  • ветошь и защитные средства.

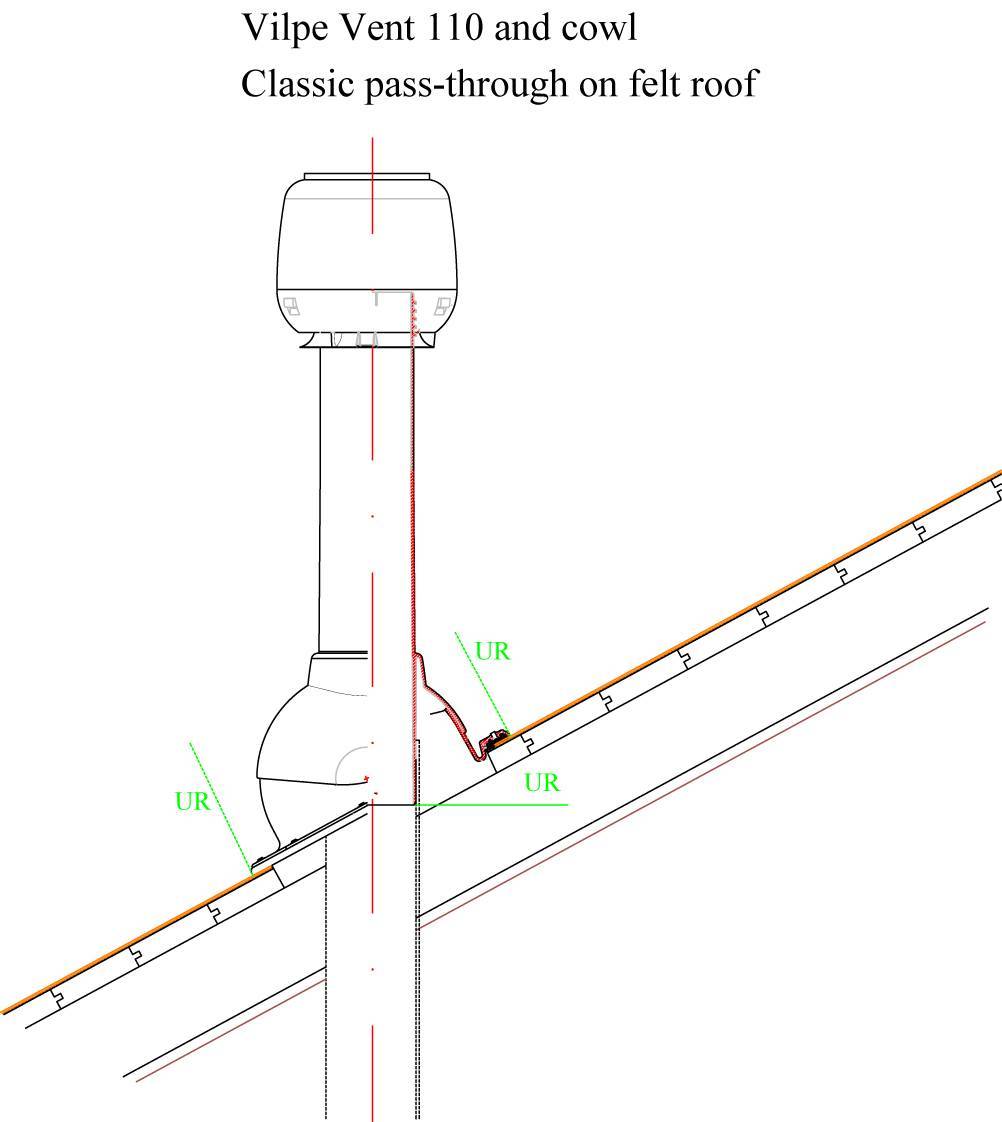

Чтобы облегчить монтажные работы, используют узел прохода, который предварительно собирают. Процесс монтажа:

  1. В зоне крыши, где будет выходить вентиляционная шахта, делают разметки. Для этого используют маркер. Отметки ставятся по стандартному шаблону в зависимости от размера выходной трубы и ее сечения.
  2. Используя болгарку, в крыше прорезают отверстие под трубу. При этом верхний слой кровли снимают.
  3. Чтобы закрепить выходную секцию вентиляционной шахты, высверливают отверстия.
  4. В месте, где будет установлен проходной узел, делают разметку.
  5. По готовым разметкам вырезают пазы. Они предназначены для саморезов.
  6. Затем устанавливают узел прохода и фиксируют его саморезами.
  7. Трубу монтируют сверху и надежно закрепляют метизами.

В конце работы проводят утепление. Если есть щели и отверстия, их изолируют.

Особенности установки

Все расчеты по проектированию и монтажу вентиляционной системы лучше доверить специалистам, так как схема должна соответствовать техническому положению. Особенности установки:

  1. Работоспособность вентиляции в зимний период увеличивается, а в летний — уменьшается. Это происходит из-за температурного перепада, который возникает на входе и выходе вентиляционного канала. Разная температура внутри и снаружи сооружения увеличивает тягу внутри канала.
  2. Чтобы в последствии воздушная тяга не стала меньше, каналы, расположенные под элементами кровли, нужно теплоизолировать. Этот момент учитывают во время проектирования. Теплоизоляция защитит каналы от накапливания влаги.
  3. Также трубу необходимо обогревать, если ее место установки находится рядом с дымоходом. Тяга в такой конструкции работает по-другому, поэтому при неправильном расчете работоспособность вентиляции нарушается.

Вентиляция помещения будет происходить эффективно при правильном обустройстве вентиляционного канала. Если изучить особенности установки, то всю работу можно сделать самостоятельно. Для кровли из черепицы рекомендуется устанавливать выход вентиляции ближе к коньку.

Последствия ошибок монтажа

Чтобы вся система работала качественно и без нарушений, нужно сделать правильный монтаж вентиляционной трубы. Если не придерживаться всех правил установки, могут возникнуть следующие проблемы:

  • внутри помещения начнет скапливаться весь неприятный запах;
  • в помещение перестанет поступать свежий воздух;
  • произойдет накапливание конденсата внутри вентиляционной системы;
  • тяга уменьшится;
  • при неправильном монтаже может возникнуть плесень и грибок;
  • кухонные шкафчики покрываются копотью и жиром;
  • члены семьи начинают чаще болеть;
  • некоторые конструктивные элементы, расположенные на сооружении, начинают подмерзать.

Комфортное состояние в доме создается благодаря качественному воздухообмену

Поэтому важно правильно установить вентиляционную систему

Устройство вентиляции чердака частного дома продухи, слуховые окна, решетки

Владельцы зачастую страшатся оборудовать вентиляцию холодного чердака в своих частных домах, руководствуясь следующими предположениями.

Через вентиляционные решетки чердака из дома уходит тепло. Существует мнение, что здание быстрее охладится. Но чаще всего проблема заключается в плохой термоизоляции стен или потолочных перекрытий. Кстати, через некачественно утепленный потолок на чердак проникает влажный теплый воздух. В чем его опасность мы расскажем в следующей главе;
Вентиляция холодного чердака вальмовой крыши или шатровой необходима лишь летом. По мнению многих, вентиляционные решетки и окна на чердаке нужны только для проветривания в духоту

На самом же деле, зимой потолок неотапливаемого и невентилируемого чердака превратится в пещеру, заросшую ледяными сталактитами;
Не важно, какого размера вентиляционные продухи. Площадь вентиляционных окон и продухов на чердаке нужно тщательно просчитывать. Как это сделать правильно – читайте дальше.

Как это сделать правильно – читайте дальше.

Вентиляция чердака в частном доме – это важнейший элемент терморегуляции. Правильно организованная, она позволяет сэкономить средства на обогрев или охлаждение жилого пространства и сберечь в целости и сохранности само строение. Особенно важна вентиляция чердака над мансардой.

Вентиляция чердачного помещения

Чердак в частном доме нуждается в вентиляции как зимой, так и летом.

Так, в жаркое время года раскаленная крыша нагревает воздух на чердаке до 150 градусов. Большая часть этого тепла отдается потолку верхнего этажа, кондиционеру приходится работать с повышенной нагрузкой, чтобы устранить избыточное тепло. Если же кондиционера нет, хозяева изнывают от пекла и духоты.

Зимой же воздухообмен необходим для удаления излишков влаги. Согласно техническим требованиям, разница температур между улицей и чердаком должна быть 4 градуса или меньше. Перепады температуры между жилым этажом и улицей способствует скоплению конденсата на стропилах крыши. Влага постепенно замерзает, создавая целые каскады сосулек. В оттепель они таят и влага капает на пол чердака. Разрушаются опорные конструкции крыши и потолка. На деревянных стропилах развивается плесень.

Кстати, качественная вентиляция холодного чердака предупреждает скопления снега и льда на крыше дома.

Особенности установки вентиляционного вывода на крыше

Способ установки вентиляционного канала на крыше зависит от конструкции кровельного пирога, обрешетки и стропильной системы. Проще всего установить вентиляционную трубу на неутепленном чердаке. В этом случае не придется возиться с минеральным волоконным матом.

Сложнее всего устанавливать трубные воздуховоды в мансардных помещениях, особенно если в качестве кровельного покрытия используются нежесткие материалы типа ондулина или стеклорубероида. В этом случае узел прохождения кровли выполняют по схеме заделки вентиляционной трубы на крыше промзданий.

Чаще всего для изготовления вентиляционных каналов используют полиэфирный и стеклопластиковый материал, тонколистовую нержавейку или оцинковку. Средний диаметр воздуховодов составляет 150 мм. Если по проекту вывод будет установлен на высоте 2,5- 3 м над потолочным перекрытием или 90-120 см над кровельным покрытием, то получается достаточно нежесткая конструкция, которую легко деформировать зимой, особенно в период сильных снегопадов. Поэтому вывод нужно будет крепить минимум в двух точках, а при большой парусности трубы, например, из-за дефлектора или насадки, корпус приходится крепить в трех точках.

Место под установку выбирается так, чтобы вертикальный корпус воздуховода выходил в непосредственной близости к стропильной балке и ближайшему подкосу. Балка и подкосная доска будут служить опорой для относительно слабой трубы.

При закупке материалов нужно будет обязательно приобрести монтажный комплект:

  • Набор монтажных хомутов для фиксации трубы на стропилах;
  • Переходная крепежная пластина из металла или пластика с уплотняющей прокладкой;
  • Силиконовый чехол и клеевой герметик.

Можно обойтись и без комплекта, но в этом случае добиться высокого качества герметизации гидроизоляции будет добиться значительно сложнее.

Если закрепить ее указанным способом нет возможности, то воздуховод устанавливают на проволочные растяжки. Предварительно на корпус одеваются два пластиковых кольца, непосредственно под крышей и внизу. Трубу за кольца растягивают проволочным растяжками и оборачивают утепляющим материалом.

Заключение

Обеспечить хорошую гидроизоляцию можно двумя способами. В первом случае используется штатный силиконовый чехол или колпак, который одевается на трубу, обрабатывается силиконом и приживается хомутом и накладкой. Таким способом заклеиваются вентиляционные трубы на битумной черепице и профнастиле. Для металлочерепицы, ондулина, волнистого поликарбоната приходится покупать и устанавливать переходные профили с таким же размером волны.

Если в вентиляции используется воздуховод нестандартного размера, то стык между кровлей и трубой приходится заклеивать битумной мастикой и подкладочным материалом в цвет кровли, например, отрезками ендового ковра или стеклорубероида.
