Вентиляционные решетки: классификация изделий + советы специалистов по выбору

Материалы и цвета

Оцинкованные решетки вентиляции

Их главные преимущества:

• долгий срок эксплуатации – примерно 10 лет;
• отменная прочность;
• устойчивость к любому серьезному воздействию.

Алюминиевые решетки

У них есть много отменных характеристик:

• довольно легкие, и в определенном плане прочные, хотя и более хрупкие, чем стальные изделия;
• не ржавеют;
• не боятся разницы температур и влажности;
• устойчивы к разным воздействиям;
• достойно смотрятся;
• просты в установке;
• недорого стоят;
• используются десятилетиями.

Деревянные

Эти изделия устанавливаются лишь в помещениях с оптимальным уровнем влажности. Стоят они довольно дорого. Без специального вида обработки модели быстро теряют свою декоративную привлекательность. Чаще всего эти устройства можно встретить в саунах или банях. Деревянные изделия выпускают только в декоративных целях, они могут делаться из ценных пород дерева, а рисунок на их поверхности обычно разрабатывает дизайнер на заказ.

Пластиковые

Решетки из качественного пластика не будут бояться высоких скачков температур и влаги. Их стоимость вполне приемлемая, что привлекает покупателей. Выпускаются они в различных видах и параметрах (от 15×15 см до 30×30 см). Эти решетки имеют мелкую сетку, защищающую вентиляцию от попадания в нее насекомых или пыли. Существенный минус этого материала в том, что пластик со временем может пожелтеть, выцвести или покрыться царапинами.

Стальные

Они довольно тяжелые, зато весьма прочные. Их производят на заказ и делают при помощи ручной сварки. Чтобы поставить на вытяжку такую решетку, нужно будет подобрать для нее серьезное крепление.

Гипсовые

Такие решетки считаются отличным дополнением для классических интерьеров, особенно если в них есть иные элементы из гипса. Решетки из других видов материалов смотрелись бы в подобных комнатах не очень гармонично, а вот конструкции из гипса, закрывающие вентиляционные отверстия, помогут вам сохранить единство выбранного стиля.

Устройства из латуни, меди или бронзы — элементы роскошного интерьера. Всевозможные вензеля, стильные и элегантные орнаменты — все это является оригинальными атрибутами этих изделий. Они выпускаются для обустройства на полах и стенах, встретить их можно и в подоконниках. Довольно редко подобные модели используют на потолке. Хозяевам предлагают на выбор определенное число уже созданных вариантов, но многие компании готовы предложить выпуск таких изделий под заказ или воссоздать рисунок по эскизу самого владельца жилища.

Играя с цветовыми вариантами, вы можете выделить решетку на общем фоне или сделать ее незаметной, подобрав ее под расцветку основной поверхности. Многие специалисты советуют выбирать изделие под расцветку фасадов строения. Но при этом не стоит останавливаться на красных цветах изделия для зеленого или синего фона, если нет второстепенных деталей такой же расцветки. Часто решетки, что имеют контрастную расцветку, могут гармонично видоизменить, и даже существенно приукрасить декор комнаты, но выбирать их стоит так, чтобы они гармонировали с иными предметами декора. Например, черная или коричневая решетка на светлом полу или потолке будет вполне кстати.

Обратный клапан

Обратный клапан — нехитрое устройство, предназначенное для создания приточной вентиляции. Если его нет, но вы считаете нужным его установку, то можно самостоятельно решить проблему. Необходимо сделать его из толстой полиэтиленовой плёнки, в случае сочетания естественной и принудительной вентиляций в одном канале. При расположении воздуховодов над подвесным потолком допустим щелевидный вариант, с узенькими планочками.

Фронтонные рустеры для улучшения газообмена на чердаках, в мансардах домов частного сектора. Образцы подсказывают фантазии хозяев – от круглых, до шестнадцатигранных и ассиметричных. Покрытие порошком, либо всепогодным пластиком, под цвет крыши или фасада.

https://youtube.com/watch?v=aLK69whKS08

При методе отопления внутри полов, для выхода тепла сооружаются напольные решета. Приемлемая цена, хороший теплообмен, простота в обслуживании. Величина стенок 300х50 см. Недостатки также имеются: решетки не дают ставить мебель и допускать переохлаждение комнаты по соображениям образования конденсата.

Рашперы в цокольном этаже сельской местности двойного назначения выполняют функцию воздухообмена и защиты от проникновений мышей и насекомых. Украшаются лепниной и декоративными сетками.

Растры в подоконниках предупреждают появление сырости при высокой влажности в помещении, а следовательно плесени и грибка. При широких подоконниках, перекрывающих доступ тепла к оконной раме, возникает проблема с циркуляцией, решение которой лежит в установке оконного клапана выбранного типа и охвата, с управлением или без. Просечки могут быть любыми с длиной, соответствующей радиатору. Недостаток длины чреват образованием плесени. На свободном поле щели просекаются больше.

Виды вентиляционных решеток для пола

Сегодня производители выпускают множество различных видов вентиляционных решеток на пол. От их большого ассортимента у клиентов порой просто разбегаются глаза.

Поэтому, прежде чем приобрести такое изделие, сначала надо определиться с целью ее применения

В этом случае необходимо обратить внимание на такие детали:

• количество рядов. Напольные элементы вентиляции бывают однорядными или двухрядными;
• возможность управления ламелями. Системы для напольной вентиляции бывает регулируемыми или нерегулируемыми. Первые немного дороже вторых, но зато более функциональны;
• исполнение — вентиляция на пол может быть декоративной или промышленной. Декоративные изделия украшают и дополняют интерьер, а промышленные должны выдерживать серьезные нагрузки.

Решетки для установки в пол бывают 3 видов:

• радиаторные;
• для слива лишней воды;
• вытяжные — закрывают вентиляционные каналы или другие подобные коммуникации.

Многие декоративные радиаторные решетки, которые монтируют в пол, делают из латуни или из нержавейки. В зависимости от материала, их покрывают специальным стойким составом или полируют.

По материалу изготовления такие вентиляционные изделия на пол бывают нескольких видов:

• стальные;
• алюминиевые;
• из латуни и других сплавов.

Особенности стальных изделий

Решетки из нержавеющей стали являются универсальным изделием и используются в большинстве жилых или офисных интерьеров.

Этот материал на протяжении десятков лет постоянно используют в различных зданиях при оформлении разнообразных декоративных или иных элементов инженерных коммуникаций. Они остаются востребованными благодаря своим уникальным характеристикам.

Сталь обеспечивает прочность и долговечность конструкции для пола, что крайне важно для подобного вида изделий. Ведь они должны хорошо переносить разнообразные механические нагрузки

Также стальные решетки обладают прочным гальваническим покрытием

Тонкий слой защищает готовое изделие от коррозии и продлевает срок его эксплуатации

Также стальные решетки обладают прочным гальваническим покрытием. Тонкий слой защищает готовое изделие от коррозии и продлевает срок его эксплуатации.

Кроме того, гальваническое покрытие придает ему эстетичный внешний вид, который сохраняется на протяжении многих лет.

Особенности латунных изделий

Латунные решетки также являются прочными, коррозиестойкими и долговечными. Их срок эксплуатации равен 50 годам.

Латунь является податливым материалом, хорошо изгибается, поэтому из нее чаще изготавливают декоративные элементы вентиляции на пол

Кроме того, покупатели часто обращают внимание на красивый вид этого материала

Латунную матовую или отполированную решетку чаще сочетают с популярными на данный момент оформленными под старину элементами интерьера, сделанными из дерева или других материалов.

Такие изделия являются жаропрочными и стойкими к воздействию воды. Их чаще устанавливают в тех помещениях, где есть повышенная влажность и высокая температура (например, в сауне или бане).

Также производители выпускают декоративные интерьерные изделия из металла с красивым узором (чаще они изготовлены из алюминия).

Основным достоинством напольных металлических изделий является их практичность. Даже под воздействием серьезных нагрузок они не гнутся и не теряют вид.

По типу исполнения напольные решетки бывают:

• плоскими. Эти элементы вентиляции монтирую внахлест. Они часто обладают тонкими красивыми краями, благодаря которым уменьшается высота решеточного выступа;
• с отбортовкой (с рамкой или без) — крепятся специальным скрытым методом. Поэтому такие изделия не возвышаются над плиткой или паркетным полом;
• с ламелями (с рамкой или без). Эти элементы вентиляции являются уникальными по своей надежности надежными. Их чаще используют в качестве декоративного элемента в интерьерах, оформленных в современном стиле, или на различных предприятиях.

Виды вентиляционных решёток в подоконник для батарей отопления

Конвекторные решётки для батарей классифицируются по материалу изготовления и цвету, размерам и конфигурации, а также своей конструкции, предполагающей статичную или регулируемую форму.

Материал изготовления и цвет

Для изготовления подобных изделий используются различные материалы, а именно:

• пластик – наиболее дешёвый материал, делающий изделия, изготовленные из него, доступными для пользователей с любым достатком;
• металл – является наиболее стойким материалом к внешним воздействиям, поэтому вентиляционные решётки, изготовленные из него, отличаются длительными сроками эксплуатации;
• дерево – экологически чистый материал, что обуславливает высокую стоимость изделий, изготовленных из него.

Разнообразие цветовых решений, форм и конструкций позволяет выбрать изделия в соответствии со стилем оформления помещения, где предстоит их установка

Цвет оформления вентиляционных решёток из пластика и металла может быть различным, что зависит от выбранного варианта красителя, а для деревянных аналогов – в соответствии с сортами используемых пород деревьев.

Размеры и форма

Форма вентиляционных решёток может быть абсолютно разнообразной: от классической прямоугольной и круглой до ромба и асимметричной конфигурации. Наиболее востребованными размерами вентиляционных решёток являются для:

• узких моделей – 50×300 и 50×500, 50×600 и 50×800 мм;
• моделей средней ширины − 80×500 и 80×600, 80×800 и 80×1000 мм;
• широких моделей − 100×500 и 100×600, 100×800 и 100×1000 мм.

Декоративные решётки, предназначенные для вентиляции и устанавливаемые в подоконник, размерами, отличными от стандартных, можно заказать, в соответствии с требуемой необходимостью, обусловленной местом их размещения и требуемой циркуляцией воздушных потоков.

Узкие модели, как правило, лишь обрамляют вентиляционное отверстие в подоконной доске

Регулируемые и статичные модели

По своей конструкции данные изделия классифицируются как статические и регулируемые. Статические модели бывают встраиваемые и накладные, что определяет условия их установки в подоконник. Встраиваемые монтируются непосредственно в изготовленное посадочное место, а накладные закрывают сверху вентиляционные отверстия.

Статичные вентиляционные решётки представляют собой цельную конструкцию с наличием промежуточных, связующих элементов. Регулируемые аналоги работают по принципу функционирования жалюзи, когда при помощи приводного механизма можно открывать и закрывать их внутреннее пространство. Кроме этого, по своей конструкции статические и регулируемые модели подразделяются на устанавливаемые в плоскости подоконника и выступающие над его поверхностью.

Закрывающаяся вентиляционная решётка

Статья по теме:

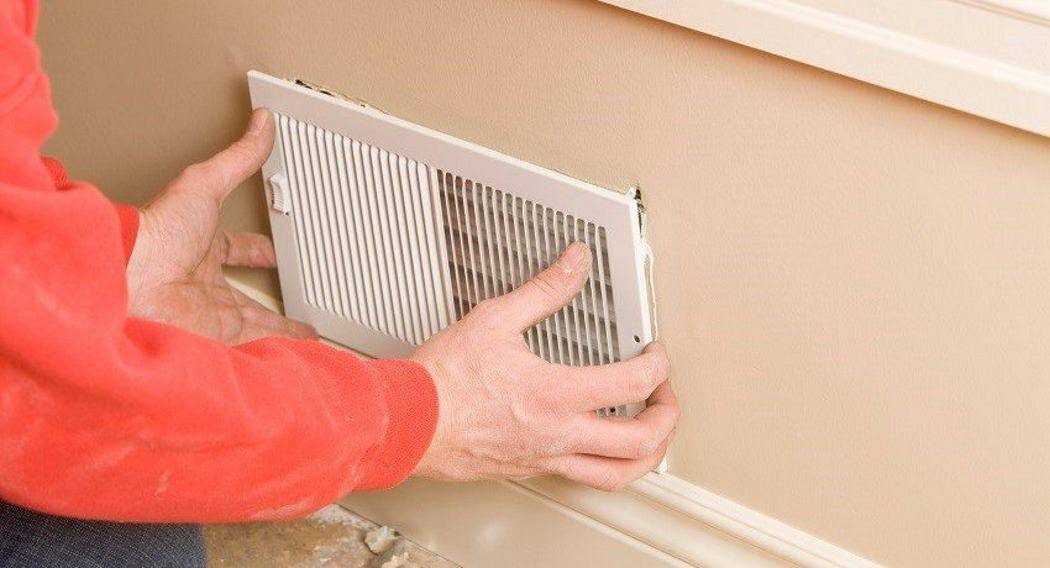

Установка

Фасадное изделие для вентилирования имеет нескольких элементов: рамку-фланец, разные по размерам жалюзи (в виде лопаток или ламелей), загнутые под углом в 45 градусов, сетку защиты. Последний элемент нужен для того, чтобы защитить помещение от сора и насекомых. Система по бокам оборудована особыми отверстиями или распорками, что помогут надежно установить ее на стену.

• Сначала следует подготовить все нужные материалы: само изделие и подходящие для установки шурупы. Также вам может пригодиться специальный инструмент – дрель и шуруповерт.
• Перед началом установки убедитесь в том, что выбранная конструкция подойдет для вашей системы вентилирования по параметрам. Для этого просто приставьте ее к отверстию вентиляционной шахты.
• Обязательно пометьте на стенке те места, где будут вворачиваться шурупы.
• Далее сделайте отверстия определенного диаметра.
• Снимите рамку решетки.
• Следующее ваше действие – это установка рамки в отверстие вентиляции. Используя шурупы, ее прикручивают к стенке.
• Последним этапом станет возврат на место части с жалюзи. Ее необходимо вставить обратно в рамку.

Определенные типы изделий могут монтироваться иначе, и будут держаться в стене с помощью специальных распорок. В процессе установки решеток нет ничего сложного, и вы можете справиться с монтажом без помощи специалиста.

О том, как устанавливать вентиляционную решетку, смотрите в следующем видео.

Основная функция вентиляционных решеток — беспрепятственная циркуляция воздуха в помещении и маскировка вентиляционного отверстия, через которое отработанные воздушные массы удаляются, а свежие поступают. Вентиляционные решетки пластиковые — самые популярные и недорогие изделия, которые подходят для различных интерьерных задач, удачно вписываясь в общую концепцию.

Формы и размеры

Для установки в жилых помещениях используются как стандартные, так и специфические формы вентиляционных решеток. К стандартным относятся:

• круглая вентиляционная решетка;
• прямоугольная;
• квадратная.

К нестандартным обычно относят:

• многоугольные;
• овальные;
• оригинальной формы.

Наибольшей популярностью пользуются решетки с корпусом стандартной формы и многоугольные, чаще всего восьмиугольные.

Прямоугольная вентиляционная решетка может иметь еще и посадочное место для подключения воздуховода вытяжки.

Прямоугольные вентиляционные решетки чаще применяются в помещениях, отделанных плиткой, – строгие геометрически правильные очертания отлично сочетаются с линиями плиточных швов.

Применение каждого из этих видов профилей зависит от дополнительных элементов конструкции вентиляционной системы. Плоский профиль в основном дополняется сетчатым экраном.

Выпуклый устанавливается на вентилятор, а конусный обычно дополняется воздушным обратным клапаном.

Размеры вентиляционных решеток чаще всего стандартные. Корпуса накладных моделей начинаются от размеров 100×100 мм. Круглые элементы имеют начальный диаметр 100 мм.

Среди прямоугольных накладных моделей наиболее популярны изделия размером 200×300 мм.

Для моделей, имеющих посадочный фланец для соединения с воздуховодами, решающую роль играет диаметр или размер сечения трубы.

Такие элементы производятся в соответствии с основными габаритами воздуховодов и имеют стандартные размеры – 100, 150, 175, 200 мм и более.

Обратный клапан для вентиляции своими руками

Зачастую, взяться за воспроизведение этого элемента вентиляции, хозяина вынуждает не только желание сэкономить, но и то, что трудно найти промышленную модель, с которой может справиться естественная тяга.

Самодельный же вариант очень чувствителен, даже к малейшему движению воздуха. А делается всё очень просто.

Для изготовления мембранного клапана для вентиляции понадобится:

1. Гибкий пластик или плёнка.
2. Лавсановый скотч.
3. Канцелярский нож и линейка.

Изготовление вентиляционного клапана по шагам

Требования к плёнке:

• Размер должен быть немного больше, чем отверстие вентиляционного канала.
• Толщина зависит от размера ячеек – чем больше, тем толще. И от силы потока – его должно хватать, чтобы отогнуть шторку.
• Не подойдёт плёнка с шероховатой поверхностью.
• Нельзя использовать для мембраны мятый материал.

Инструкция по шагам:

1. На решётке делается разметка – расположение будущих половинок мембраны.
2. При помощи скотча, к решётке крепится кусок плёнки больших размеров (ещё не разрезанный). Скотч не должен натягиваться, при креплении.
3. Ножом вырезаются контуры створок (правая и левая, как ставни на окнах).
4. Конструкция должна быть герметичной. Это значит, что в закрытом виде мембрана должна полностью покрывать отверстия решётки, не иметь дефектов и неровностей. А места крепления створок проклеиваются очень тщательно.

Для большей комфортности можно снабдить самодельный клапан фильтром из сетки или капрона. Он предотвратит попадание в дом насекомых.

Обустройство в кирпичном доме

Большинство современных домов оснащаются комбинированными приточно-вытяжными системами, т. к. они более эффективны, чем обычные типы. Каналы вытяжки фиксируются в капитальных стенах с минимальной толщиной 38 см. В одном помещении может присутствовать от 1 до 3 таких каналов, а при выборе подходящей модели учитывается архитектурный проект постройки.

При обустройстве вытяжки в частном доме из кирпича нужно придерживаться таких рекомендаций:

• Оптимальные параметры канала вентиляции составляют 13 х 13 см. Лучше соорудить такое пространство во время кладки стеновой конструкции.
• Входное отверстие из комнаты в канал находится под потолочным перекрытием.
• Чтобы вывести вытяжку на крышу, необходимо обустроить трубу, высотой не меньше 50 см над коньком. Если не соблюсти это правило, тяга может ухудшиться.
• Оптимальная толщина стенок канала — 2,5 кирпича. Если они более тонкие, система воздуховода будет остывать, что предотвратит естественный вывод отработанного воздуха наружу, но приведет к затягиванию холодных масс с улицы.

Выполняя монтажную работу в кирпичном доме, можно дополнительно купить настенный вентилятор и закрепить его у основания воздушного канала. Модели подшипникового типа характеризуются максимальной прочностью, но при работе создают сильный шум. Втулочные устройства функционируют практически бесшумно, но их стоимость гораздо выше.

Реализовать монтаж вентиляции в частном доме или квартиры довольно сложно. Но при соблюдении простых правил такая задача становится решаемой.

Назначение решеток для воздуховодов

Вентиляционные решётки для воздуховодов – элемент, благодаря которому обеспечивается не только приятный внешний вид всего вентканала в целом, но и защита, к примеру, от пролёта в помещение ос, мух и комаров. Исполнение решётки, несмотря на кажущуюся заметную ширину прорезей (типа «жалюзи»), предусматривает также установку металлической сетки под передней панелью (в помещении или на улице). Сетка скрывается за «жалюзийными» прорезями вентканала и не бросается в глаза гостям и владельцам объекта.

Помимо основного своего предназначения, решётки могут управлять потоком воздуха – в продаже имеются подвижные их варианты исполнения, предусматривающие поворот многочисленных (до нескольких десятков) параллельных шторок, как это наблюдается, к примеру, в воздуховодах оконного кондиционера, сбрасывающего охлаждённый воздух в помещение, в котором он установлен.

1 Устройство вентиляционных решеток

Вентиляционная решетка, при всей своей простоте, является надёжным конструктивным решением. Жёсткость изделия обеспечивается прочной рамой. Она может совмещаться с воздуховодом или фиксироваться к поверхности стены. В больших по размерам решетках имеет место быть разделение конструкции на несколько меньших секторов, причём делается это при помощи рамы. За счёт чего повышаются прочностные характеристики изделия. Съёмная пластиковая или металлическая панель прикрывает рабочую площадь решетки. Следует отметить, что распределители бывают:

•  регулируемые– направление воздушных масс можно изменять;
• ненаправленного действия – кислород беспрепятственно проникает в помещение, зачастую выполняют декоративную роль.
• с запорными клапанами. На предприятиях, складских и промышленных комплексах устанавливают решетки данного типа . Они исключают эффект обратной тяги, препятствуют проникновению пыли, мелких насекомых. Такая конструкция обеспечивает перемещение загрязненного воздуха исключительно наружу. Так же можно установить и в квартире, дабы исключить поступления неприятного запаха от соседей.
• Инерционные жалюзи по своей работе аналогичны решениям с обратным клапаном. Горизонтальные ламели движутся и перекрывают ход воздуха. Для обеспечения быстрой регулировки, применяют лёгкие и надёжные материалы (ПВХ, алюминий). Читайте подробнее в статье Жалюзийная решетка для вентиляции

Решетки на вентиляцию зачастую комплектуются горизонтально расположенными лопастями, благодаря чему можно регулировать интенсивность и направленность подводимого воздуха.

Процесс чистки сводится к снятию декоративной накладной части. После чего изделие можно обработать моющим средством и помыть под проточной водой.

Снятие декоративной части для чистки

Основные виды

На самом деле существует огромный выбор решеток, можно подобрать изделия на любой вкус, цвет и даже кошелек. Но, несмотря на это, все устройства имеют свои отличительные особенности, по которым их можно дифференцировать.

Первостепенный классификационный признак различия — это место и способ установки, он может быть следующим:

• наружный — этот вариант подразумевает монтаж решетки на внешней стене строения, где выходит вентиляционная труба;
• внутренний тип — чаще всего монтируется в кухне или ванной, конструкция устанавливается в проеме вытяжной шахты;
• переточный вид — такие изделия позволяют регулировать воздухообмен между смежными комнатами.

Рекомендуем ознакомиться: Разновидности и правила выбора рециркуляционной вытяжки

Что касается наружных конструкций, то они отличаются от всех остальных видов своими габаритами, высоким уровнем прочности, а также хорошей устойчивостью к резким температурным перепадам и другим внешним климатическим условиям. На них дополнительно устанавливается жесткая рама, заходящая внутрь вентиляционного отверстия. А затем ее надежно фиксируют стальными анкерами или при помощи специальных заводских распорных элементов. Именно такой способ установки считается самым надежным и долговечным.

Закрепить вентиляционную решетку внутри помещения абсолютно не сложно, это под силу сделать каждому. Эти изделия отличаются эстетичным видом, легкостью и компактностью. Для ванной комнаты желательно приобретать устройства, изготовленные из водостойкого материала, например, легкого пластика.

Особенности монтажа

Классический вариант накладной вентиляционной крышки из ПВХ пластика с сетчатым экраном устанавливается по следующему алгоритму:

1. вскрывается упаковка, и вынимаются все элементы конструкции;
2. решетка аккуратно разбирается: снимается крышка с жалюзи, сетчатый экран и отделяется корпус с посадочными отверстиями;
3. корпус прикладывается к отдушине, и через отверстия карандашом делаются отметины на стене;
4. в точках крепления сверлятся отверстия, вставляются дюбеля;
5. на обратную сторону корпуса наносится клей или силикон для герметизации стыка, корпус прикладывается к стене и фиксируется саморезами;
6. устанавливается сетчатый экран;
7. в последнюю очередь вставляется крышка с жалюзи.

При установке сетчатого экрана, если он имеет пластиковую рамку, рекомендуется его зафиксировать одной-двумя каплями силикона. Приклеивать намертво не стоит, так будет легче его снимать для чистки в дальнейшем.

Монтаж вентиляционно-распределительной решетки

В случае, когда устанавливаемая решетка не является каким-либо эксклюзивом для дизайнерских целей, то ее монтаж не составит особого труда. Обычно применяют четыре вида креплений:

• Непосредственно решеточная рама монтируется прямо на воздуховод и закрепляется в стене дюбелями. Дабы в дальнейшем избежать ненужного дребезжания, ее соединения могут уплотняться резиновыми прокладками;
• Также, в качестве крепежного элемента возможно использовать монтажный клей, силикон и даже «жидкие гвозди». Ими тщательно обрабатывается весь решеточный периметр. Далее, конструкция накладывается исключительно на сухую поверхность. В течении ближайших 24 часов соединение должно быть надежно зафиксировано строительным скотчем;
• Металлические модели желательно устанавливать на распорные пружинные элементы – это быстрый и удобный способ. Распорные элементы редко поставляются в комплекте, но и нужные образцы подобрать несложно. Вся изюминка данного крепежа заключается в том, что такую решетку можно снимать и возвращать на место. Однако, стоит помнить, что пружины не достаточно плотно будут прижимать распределитель к потолку, поэтому целесообразно в дополнение использовать еще и монтажную рамку нужного размера;
• Самым надежным способом считается применение различных соединителей. Так, для массивных и габаритных промышленных решеток используются тяжелые шпингалеты или закрутки. Как правило, они особо не бросаются в глаза, если вставить в воздуховод ответную рамку.
