Устройство вентиляции полов
Почему это важно: на деревянное напольное покрытие воздействует ряд факторов, влага поступает и снизу, от грунта и фундамента, и сверху от пара. Плюс скапливается конденсат. Такие условия благоприятны для начала прогнивания и для распространения грибков, плесени
Такие условия благоприятны для начала прогнивания и для распространения грибков, плесени.
Наиболее эффективным считается установка отдушин под половицами. При этом не возникает сквозняка и системой можно пользоваться в процессе принятия банных процедур. Еще один плюс – вентилирование происходит как бы изнутри. То есть при проветривании сушится верхняя часть напольного покрытия, а при работе вытяжки – нижняя.
Чтобы это было максимально продуктивно, при устройстве слива воды из парной отведите его в сторону, чтобы влага не распространялась под половицами.
Особенности конструкции
Свое название система вентиляции басту получила от шведского слова «bastu» или сауна.
В основе ее функционирования комбинированная схема, обеспечивающая обновление воздуха в следующих местах помещения:

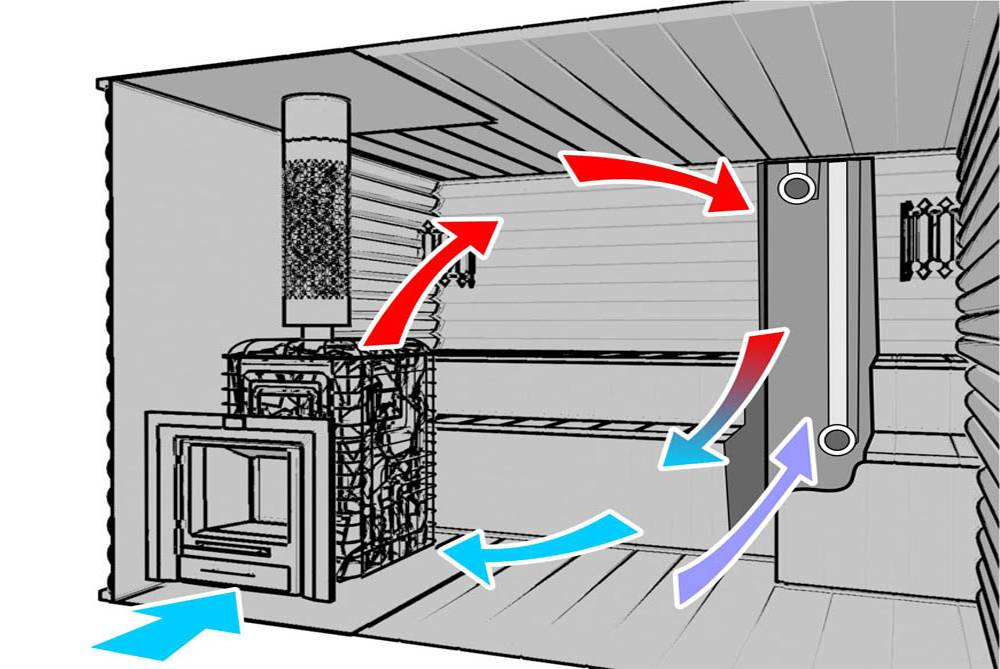

Устройство и принцип работы вентиляции басту просты:
- Под печью в полу или в нижней части стены проделывают приточное отверстие.
- На противоположной от печки стене устанавливают вертикальный короб. Он имеет 2 вытяжных отверстия: снизу и сверху. Нижнее для удаления влажного тяжелого пара, верхнее – для «сброса лишнего жара» и для просушки помещения.
- Выводится «отработавший воздух» по воздуховоду через чердак на крышу. Холодный воздух, проходя возле печи, нагревается и перемещается вверх. Верхнее отверстие в коробе во время парения закрыто.
- Прошедший через помещение и немного остывший влажный воздух начинает опускаться вниз, засасывается через нижнее отверстие в коробе и выводится наружу.
- Печь в басту играет роль теплонасоса, и воздухообмен происходит естественным образом. Принудительная вентиляция не нужна. Воздушный поток постоянно циркулирует за счет движения вверх горячего воздуха от печи, поэтому находиться в парной комфортно и легко.
Вентиляция басту подходит для простых парилен и совмещенных с мойкой. Трубы предпочтительны из нержавеющей стали. Иногда берут каналы для водосточной системы и вставляют друг в друга, но больше подходят воздуховоды.
У системы есть три варианта работы вытяжного канала:
Нужна ли вентиляция в сауне?
Чтобы ответить на этот вопрос, надо привести список задач, которые решает качественное проветривание. Оно помогает:
- постоянно обновлять воздух в небольшом помещении, где неизбежно увеличивается объем углекислого газа, вредного для здоровья людей;
- улучшить циркуляцию воздушных масс: холодный воздух не будет скапливаться у пола помещения, а горячий — «зависать» под потолком;
- выводить влагу из сауны, когда процедуры завершаются: без качественной просушки зданию будет грозить «нашествие» черной плесени.
Сауна без вентиляции — гарантия появления множества проблем уже в ближайшем будущем. Среди них:
- гниение дерева, которое неминуемо начнется спустя пару лет после начала активной эксплуатации здания;
- появление неприятных запахов из-за повышенной влажности и пота, выделяемого в больших количествах;
- возникновение «поселений» грибка: борьба с ним будет долгой, и не факт, что плесень сдастся очень быстро;
- гораздо больший расход топлива, так как протопить перманентно влажные помещения намного труднее;
- потенциальная опасность: возможный пробой электрооборудования, если используется электрокаменка;
- риск угореть в помещении, в котором нет притока свежего воздуха, «заработать» плохое самочувствие.
Нужна ли вентиляция в сауне? В любых зданиях, предназначенных для «мокрых» процедур, без качественного проветривания не обойтись. Иначе вместо оздоровления люди получат обратный результат. Отравление углекислым газом — одно из возможных последствий, результатом таких «оздоровительных» процедур будет разбитость и головная боль. Чтобы избежать всех серьезных проблем в скором будущем, необходимо обустроить качественную систему.
Вентиляция Басту в бане пошагово
Предлагаем вашему вниманию общее руководство, рассказывающее, на какой стадии начинать воплощать эту задачу в жизнь, какие решения принимать в процессе, как выполнять тот или иной этап.
Сделать современную и эффективную систему воздухообмена можно с использованием материалов, имеющихся в свободной продаже. Для проведения работ лучше доверить процесс специалистам.
Когда строить
Уже после возведения стен и крыши, но перед внутренней отделкой помещений. Этот момент объективно считается наиболее удобным для прокладки каналов и установки решеток.
Если необходимо провентилировать фундамент, осуществлять это следует при его строительстве. Специалист оставит прямоугольные отверстия – несколько штук, с противоположных от цоколя сторон – и закроет их сеткой.
Кроме подпола, важно обеспечить активный воздухообмен во всех комнатах, а также в мансарде или на чердаке. При этом все места, в которых прокладывается утеплитель, должны быть замкнутого объема
Если между стен попадут газовые массы, это приведет к быстрому ухудшению качества термоизоляции.
Как правильно сделать вентиляцию Басту в бане – руководство от специалиста
- С достаточной производительностью – так, чтобы она обеспечивала хорошую циркуляцию, то есть смену нескольких полных объемов газовых масс в течение одного цикла купания.
- С возможностью повышения мощности без потери качества терморегуляции.
- С запасом по толщине каналов, диаметру решеток, энергопотреблению вентиляторов.
Если не обеспечить выполнения этих требований, можно столкнуться с необходимостью переделывать уже эксплуатируемый объект. Например, из-за того, что отработанный газ идет в комнату отдыха, в парилке становится слишком жарко, или по причине постоянно гуляющих сквозняков.
Вентиляция по Басту в русской бане
Согласно национальным традициям, мы паримся при сравнительно небольшой температуре, но зато с обилием пара. Поэтому в моменты, когда мы хлещем друг друга вениками, не имеет смысла включать в этом же помещении финскую систему воздухообмена – во-первых, от нее не будет толку, во-вторых, она даже может испортить ощущения, нарушая микроклимат.
Зато во время предварительного прогрева комнаты она пригодится. Да, протапливание будет сравнительно более долгим, но зато и равномерным. В конце релакса ее тоже можно включить – чтобы получить горячий, но легкий воздух, которым так свободно дышать, – а также просушить парилку, убрав неприятные запахи и защитив ее от сырости, грибков и плесени.
Вентиляция пола в бане
Важно, чтобы он быстро становился сухим после приема оздоровительных процедур. Для этого профессионал грамотно организовывает слив, чтобы собирающаяся вода естественным образом стекала в предусмотренный желоб и отводилась в канализацию
- Если пол мокрого типа (проливной), его вообще не требуется вентилировать. Достаточно лишь уложить планки с промежутками до 1 см шириной, чтобы они могли спокойно сохнуть, а также оставить продухи при заливке фундамента.
- Если сухого вида, а щелей не предполагается, нужно просушивать его шпунтованные доски залповым методом – то есть просто открывая двери и окна – или с помощью принудительной вытяжки.
Вентиляция фундамента бани
Это начальный этап: воздухообмен предусматривается специалистом еще во время закладки основания для строения.
Мастер обустраивает 2 канала диаметром 11 см – в противоположных от цоколя сторонах. Хотя их может быть и больше, в зависимости от того, в низине или на возвышенности расположено здание, как далеко оно от водоема, есть ли рядом еще какие-либо объекты, какая площадь. Даже роза ветров играет свое значение. Трубы должны быть закрыты заглушками в течение приема оздоровительных процедур и открытыми при просушке.
Описание и особенности вентиляции басту
Вытяжные отверстия обустраиваются в самой высокой части помещения
Свое название вентиляция басту получила от шведского “bastu” или сауна. В основу ее действия заложена комбинированная схема, обеспечивающая обновление воздуха в следующих местах:
- в верхней части помещения – за счет образования замкнутого воздушного контура;
- в середине банного пространства, где встречаются нагретые поднимающиеся и нисходящие остывшие воздушные массы;
- в нижней зоне – путем организации приточно-вытяжной системы.
Верхняя вытяжка в бане басту совсем не используется, что является основным условием нормального функционирования вентиляции. Нижние вытяжные отдушины оформляются в виде двух труб, оснащенных типовыми задвижками. Их рекомендуется монтировать как можно дальше друг от друга – на противоположных стенах строения, например.
Схема вентиляции басту в бане позволяет открывать отдушины по мере необходимости. При этом учитывается, что система работоспособна лишь в ситуациях, когда печь уже разожжена или на улице сильный ветер. Эти условия гарантируют всасывание свежего воздуха, обеспечивая хорошую тягу. При появлении в помещении бани или сауны новых воздушных масс, уже использованные выводятся через расположенную выше трубу.
Преимущества вентиляции басту
Главный плюс циркуляции с замкнутой верхней частью помещения состоит в том, что воздух прогревается равномернее. Предметы в такой парной тоже нагреваются лучше.
Другие достоинства воздухообмена по принципу басту:
- воздух для нагрева поступает свежий — с улицы;
- приятный запах в парной;
- не нужны дополнительные вентиляционные приборы;
- больше пользы для здоровья;
- облегченный уход за баней;
- большая зона комфорта в парилке.
У системы вентиляции по принципу баста есть три варианта работы вытяжного канала. С открытыми заглушкой и нижним клапаном станет намного суше, и парная получит свежий воздух через вытяжную часть.
С закрытой крышкой и открытым клапаном в парилке будет уменьшаться давление и уходить лишняя влага — это рабочий режим. Без заглушки и с закрытым шибером под горизонтальной вытяжной трубой в парной становится прохладнее и свежее.
Недостатки вентиляционной системы басту
Минусы проявляют себя по-разному, в зависимости от ситуации. Печки на дровах выделяют угарный газ, поэтому заходить в парную можно только после полного сгорания. За это время приточная часть системы басту заметно остудит помещение и печь. Топить придется большим количеством дров, что еще хуже, дороже и неудобно по времени.
Расход сырья после растопки удастся уменьшить при любой вентиляции, необязательно типа басту. Достаточно ее закупорить.
Одна из сильных сторон басту — воздух не ищет щелей, но в совокупности с переувлажнением от неудачно выбранного рисунка вентиляции, из-за этого появляется плесень
В русских банях принято подливать воду на горячие камни. Более влажный воздух жжет сильнее, а с вентиляцией басту — опускается на банщиков почти не теряя в температуре, особенно если отвод воздуха разместить под полоком. Придется чаще открывать форточку.
Слабые места такой вентиляции:
- Невысокая мощность. Вытяжная часть хуже справляется с отводом воздуха по сравнению с верхней вентиляцией, зольником печи, механическими системами.
- Под печку нельзя ставить фильтр, он расплавится.
- В безветренный день тяга снижается.
- Сильные порывы ветра приводят к сквознякам, холоду на уровне пола.
Главный недостаток басту — сравнительно малая мощность.
Нужна ли вентиляция в бане в парилке?
Да, однозначно, да. Возводят это знаменитое и очень полезное строение с главной целью: оздоровление. Пропаренная кожа пропускает сквозь себя накопившиеся шлаки и грязь, одновременно насыщая тело кислородом, а о каком кислороде идет речь в наглухо запечатанном помещении?
Парная без вентиляции больше похожа на барокамеру с углекислым газом, не пройдет и нескольких минут как невыносимый жар и отсутствие кислорода выгонят тебя из парилки. Устроить отдушину с естественным отводом, принудительной вытяжкой – зависит от технических и твоих возможностей. Главное. Вытяжка от печи, газовая она, дровяная, должна иметь отдельный путепровод.
Общие принципы
«Басту» — это по сути название шведских саун, где нагрев помещения происходит за счёт грамотно продуманной конвекции воздуха. По названию этих саун, и прозвали вентиляцию. Итог сбалансированного и эффективного воздухообмена следующий:
- • свежий и «лёгкий» воздух в парной,
- • легко дышать и легко воспринимать высокую температуру,
- • сухие полы и другие деревянные элементы отделки,
- • отсутствие грибка, плесени и затхлого запаха,
- • комфорт и приятное времяпрепровождение в бане,
- • долгий период эксплуатации парной без ремонта.
Схема и устройство довольно просты: под печью в полу или в стене (в самом низу) делается приточное отверстие для холодного воздуха. На противоположной от печки стене, устанавливается вертикальный вентиляционный короб.
Этот короб имеет 2 вытяжных отверстия: снизу и сверху. Нижнее для удаления влажного тяжёлого пара, верхнее – для «сброса лишнего жара» и для просушки помещения. Выводится «отработавший воздух» по воздуховоду через чердак на крышу.
Холодный воздух, проходя возле печи, нагревается и перемещается вверх. Верхнее отверстие в коробе во время парных процедур должно быть закрыто (если вам не сильно жарко). Прошедший через всё помещение и немного остывший влажный воздух начинает опускаться вниз. Здесь он засасывается через нижнее отверстие в коробе и удаляется на улицу.
Можно расслабиться в несвежей парной, где кислорода мало, а пар утомляет? Вопрос риторический. К счастью, вентиляция в бане своими руками устраивается легко и без особых затрат.
Есть несколько причин, по которым следует обратить особое внимание на вентиляцию: во-первых, влажное пространство требует сквознячка, чтобы хорошо просушивать его между рабочими периодами. Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется. Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется
Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется.
Современные строительные элементы, материалы повысили герметичность помещений на порядок. Это ответ на вопрос, почему наши деды не заморачивались в своих баньках устройством особой вентиляции. Отверстие под потолком для просушки было и остаётся единственным её элементом. Приток свежего воздуха обеспечивали не плотность самого сруба, пола, дверей, окошек.
Прежде чем заняться вентиляцией в новой или реконструируемой бане, надо учесть такие факторы.
Логика проста: строение создаёт препятствие ветру, за ним образуется зона разряжения, которая усиливает естественную вентиляцию, помогает отработанному воздуху быстрее покинуть парную. Конечно, свободному выходу не должен мешать скат кровли, другие препятствия.
Система вентиляции не будет работать, если баня плохо прогревается.
Причины:
- Мощность печи не соответствует размерам помещения.
- Вентиляция производит повышенный воздухообмен.
- Слишком высокие потолки.
- Плохая теплоизоляция, особенно пола.
- Непригодные материалы внутренней отделки.
Нормативная база
Не стоит придумывать, как правильно сделать вентиляцию в бане: всё давно придумано. В 6 разделе «Методические рекомендации по проектированию бань от 30.12.1993» говорится (с отсылкой к соответствующим СНиПам) о вентиляции.
Приводятся данные о кратности воздухообмена. Это отправная точка для правильного расчёта диаметров воздуховодов. Также стоит привести исходные данные для теплового расчёта, при которых вентиляция работает корректно.
Виды вентиляции
При проектировании вентиляции парилки русской бани есть возможность выбрать, какой вид системы подходит для вашего сооружения и его затратность по времени и средствам. Опираясь на следующие факторы:
- пропорции парной и размеры всей бани
- наличие возможности максимально стандартно разметить вентшахты
- частоту использования парилки (редко, регулярно)
- свойства материала, используемого для строительства сооружения
можно решить, какой из описанных ниже видов систем вентиляции подойдет в каждом конкретном случае.
Естественная вентиляция
Основана только на разнице давления и температур, без применения каких-либо дополнительных устройств. Она имеет следующие условия и показатели:
- экономична
- применима в парилках из древесины
- подходит для небольших по объёму сооружений
- усиливается наличием щелей, с прямым стоком в полу или дополнительными зазорами в стенках (между бревен или бруса)
- требует хорошее утепление всей конструкции
Устройство естественной вентиляции опирается на общую схему монтажа системы циркуляции воздуха в парилке.
Механическая вентиляция
Отличается наличием дополнительных частей (встроенный вентилятор, клапан на входе воздуха, дефлектор снаружи на трубе). Монтируется, если присутствует один из перечисленных факторов:
- основной материал, используемый при строительстве, будет: природный камень, пеноблоки, кирпич
- парилка строиться объёмом более 18 куб. м
- нет возможности соблюсти стандарт расположения естественной вентиляции
- мощная, трудно регулируемая печь
Комбинированная вентиляция
Содержит в себе как естественную, так и механическую системы вентиляции. Она устанавливается, если в уже построенной парилке естественная вентиляция не справляется и требуется усилить циркуляцию воздуха или контроль над воздухообменом.
В парной бани для контроля температуры и уровня влажности используют термометры и гигрометры. Опираясь на их показания, регулирование заслонки (на естественной вентиляции) и дополнительных устройств (в механической либо комбинированной системах вентиляции) позволяет создавать комфортные условия пребывания в парилке. В механической и комбинированной системе основным элементом вентиляции будет встроенный вентилятор. Создание принудительной вентиляции требует внимательного ознакомления с видами и моделями вентиляторов и вариантами схем монтажа самой системы.
Вентилятор для принудительной системы воздухообмена
В парилке температура воздуха может достигать 130°С и обычный канальный вентилятор просто расплавится. Поэтому необходимо использовать аппарат исключительно из стеклонаполненого полиамида. Он выдержит как высокую температуру, так и повышенную влажность.
Конкретную модель вентилятора выбирают в зависимости от технических характеристик, диаметра отверстия и способа крепления. Если позволяют финансовые возможности, то есть смысл установить полностью автоматизированную систему обеспечения притока и оттока воздуха в парилке.
Как сделать вентиляцию в бане через специальные продухи
Это решетки, проделанные в стенах на уровне пола (20 см от него) и потолка. При этом следует достичь максимального удаления друг от друга, добиться этого можно, если монтировать их по диагонали, например, одно установить между дверью и печкой, второе – на противоположной стенке.
Элементы для устройства системы циркуляции, а также дымоходы и баки для русской парной можно заказать у дистрибьюторов компании Феррум, которые представлены по всей России. Широкий выбор и качество изделий помогут вам построить банный комплекс своими руками с продукцией Ferrum. Прайслист можно посмотреть на сайте.
Способы устройства естественной вентиляции
Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.
Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.
Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az
Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.
Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.
Вентиляция через дымоход
Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.
Приоткрытая дверь в парнуюИсточник prodverivdome.ru
Приток можно обеспечить такими способами:
- время от времени слегка приоткрывать дверь в парилку;
- сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
- если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
- сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.
В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.
Схема движения воздухаИсточник i.ibb.co
Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.
Вентиляция через продухи
Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:
- вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
- приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
- оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
- сечение вытяжного отверстия должно быть больше.
Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru
Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.
Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи
Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении. Вытяжка естественной вентиляцииИсточник stroyfora.ru
Вытяжка естественной вентиляцииИсточник stroyfora.ru
Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.
Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.
Схема басту
Принцип работы
Принцип работы схемы басту
Большое распространение получила басту. Прижилась система благодаря легкости монтажа и эффективному распределению тепла. Только вот монтировать ее лучше изначально, на стадии строительства. Приведенная выше схема и устройство циркуляции воздушных потоков кардинально отличается от описанных мною в этой статье раньше.
Принцип басту – это перевернутый стакан. Как видно, и приточный воздуховод, и отводной находятся практически на одной высоте – чуть выше уровня пола.
Нижняя труба, по которой воздух поступает в парилку, берет начало с улицы, выходное отверстие расположено позади печки – собственно это и есть тяга. Выход разогретого воздуха находится строго по диагонали от печи, располагается ниже лавки. Теплый воздух от печи поднимается вверх, создает под потолком повышенное давление, а в противоположном углу немного остывает и, опускаясь, попадает в вентиляцию.
Главным отличием служит примерно одинаковая температура воздуха по высоте помещения, тогда как в русской бане верхняя лавка горячее, а нижняя комфортнее.
Минусом здесь выступает зависимость эффективной работы от силы ветра на улице, когда задуваемый в вытяжную трубу воздух мешает естественному оттоку, более того, может повернуть его вспять. Тогда парная наполнится запахом сгоревшего топлива, что не позволит получить должного результата от процедур.
Вентилирование разных помещений бани:
В силу различий в температурном и влажностном режиме каждого из банных помещений, вентиляция в них организуется по-разному.
мойки
Моечное отделение — самое влажное, поэтому рекомендуется оборудовать его вентиляционным стояком, который располагается в углу, под полом. Это асбоцементная труба, которая потом выводится на крышу и снабжается сверху дефлектором. Вентиляция в мойке происходит за счет разницы давлений между помещением и концом трубы над крышей, воздух стремится наружу, увлекая с собой и лишнюю влагу.
Причина, по которой приходится выводить на крышу, проста: если влажный воздух сразу выгонять на улицу, то стена, где будет расположено это отверстие, быстро испортится с внешней стороны.
чердака
Чердачная вентиляция — это особая песня. Она делается на этапе установки кровли.
1- перекрытие 2- софиты 3- конёк крыши
ВАЖНО! Неверно мнение, что для вентиляции чердака достаточно по окошку на фронтоне. Эти окошки не заменят приточно-вытяжную систему в кровле
Приточные отверстия делаются под навесом кровли (между обрешеткой кровли и верхней частью стены, где стропила опираются на мауэрплат), а вытяжные — на коньке. Отверстия должны быть и на фронтонах, но они небольшие и очень высоко расположенные.
Также важно принимать во внимание соотношение между площадью приточных и вытяжных отверстий с одной стороны и общей площадью чердака. Оптимально, чтобы первые составляли 1/500 от второй. Соотношение между площадью приточных и вытяжных не 50 на 50, вытяжные должны быть на 10-15% больше по площади, чем приточные
Соотношение между площадью приточных и вытяжных не 50 на 50, вытяжные должны быть на 10-15% больше по площади, чем приточные.
Эта система подходит для тех бань, у которых чердак холодный. А есть еще бани с мансардами. Там вентиляция тоже делается в момент, когда кровля еще открыта с чердака.
Для вентиляции подкровельного пространства (между материалом кровли и мембраной) может использоваться либо естественная, либо принудительная вентиляция. Но для функционирования той и другой нужны аэраторы и софиты.
Аэраторы устанавливаются либо на площади кровельного ската, либо на коньке (эти наиболее эффективные). Они служат для вытяжки. А софиты отвечают за приток воздуха. Это сайдинг-панели для обшивки свесов крыши, часть из которых должна быть перфорированной. Соотношение площади вентиляционных отверстий и вентилируемой площади то же, что упоминалось выше 1/500.
ВАЖНО! Эффективность аэраторов будет выше, если устанавливать только обычные или только коньковые
Вентиляторы для подкровельного пространства используются приточные
Особое внимание уделяется проводке, дабы она не стала причиной возгорания
бани в подвале или цокольном этаже дома
Часть владельцев загородных домов отводит под баню подвал или цокольный этаж. Подобное расположение горячего и влажного помещения предъявляет особые требования к вентиляции, на которой держится теперь уже долговечность целого дома.
Заметим, что перепланировка бывшего жилого или хозяйственного помещения включает и перепланировку вентиляции. В целом, это затратнее, чем баня, заложенная в проект строящегося дома.
Так или иначе, нужно не забыть о вентиляционном зазоре между стенами и утеплителем. Это обезопасит от порчи утеплителя конденсатом. Но влага в воздушном коридоре тоже должна куда-то уходить. Поэтому для подвальных и цокольных бань рекомендуется профессионально сделанная приточно-отточная вентиляция, причем лучше не естественная, а принудительная. Та и другая сопровождается установкой цокольного дефлектора.
Расположение подвальной вентиляции зависит от конкретики проекта и здесь приводиться не будет. Возможна также установка специального осушителя.
Хорошим вариантом будет выбор вентиляции басту — это не так затратно, но очень эффективно. Об устройстве басту говорилось выше.
душевой
При наличии в бане душевой кабины или открытого душа стоит установить рядом принудительную вентиляцию, которая ускорит процесс просушки. Если считать, что приток воздуха обеспечен за счет уже имеющихся приточных отверстий, расположенных в моечной и других помещениях, то можно поставить вентилятор только на вытяжное отверстие, которое находится поблизости от душа. (Аналогичным образом можно поступить, если в бане есть санузел.)
предбанника
Предбанник страдает от конденсата в силу разницы температур между ним и горячими помещениями бани. Поэтому вентиляция в нем необходима так же, как и везде в бане. Один продух располагается внизу, другой сверху. Нижний отвечает за приток воздуха, верхний — за его отток. Установка принудительной вентиляции не возбраняется. Помимо этого проветривать предбанник можно с помощью двери и (если есть) окна.
Способы устройства естественной вентиляции
Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.
Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.
Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az
Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.
Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.
Вентиляция через дымоход
Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.
Приоткрытая дверь в парнуюИсточник prodverivdome.ru
Приток можно обеспечить такими способами:
- время от времени слегка приоткрывать дверь в парилку;
- сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
- если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
- сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.
В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.
Схема движения воздухаИсточник i.ibb.co
Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.
Вентиляция через продухи
Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:
- вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
- приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
- оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
- сечение вытяжного отверстия должно быть больше.
Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru
Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.
Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи
Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении.
Вытяжка естественной вентиляцииИсточник stroyfora.ru
Вытяжка естественной вентиляцииИсточник stroyfora.ru
Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.
Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.
