Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходки

Конструкция сэндвич труб

Все, что касается отопительного оборудования связано с опасностью возникновения пожаров, особенно в деревянных домах. Статистика утверждает, что более половины случаем возгорания происходят, потому что домовладельцы выполнили монтаж дымохода своими руками некорректно. Чтобы облегчить эту задачу и защитить дом от огня, используют сэндвич трубы для дымохода. На первый взгляд они похожи на обыкновенные изделия из нержавейки, но на самом деле имеют трехслойное строение:

Конструкция сэндвич трубы

  1. Внутренний контур. Цилиндр круглого сечения из нержавеющей стали повышенной прочности толщиной не менее 1 мм с добавлением цинка или молибдена. Внутреннюю трубу изготавливают из листа металла, с помощью сварки получая герметичный шов. Благодаря высоким антикоррозийным качествам легированную сталь не повреждает взаимодействие с водой.
  2. Изоляционный слой. Между внутренним и внешним контуром находится изоляционная прослойка, которая выполняет две важные функции: «запирает» жар внутри трубы, не позволяя ему нагревать окружающие материалы и не позволяет дыму остывать во время прохождения по трубе, чтобы сажа не оседала на ее стенках. В качестве термоизоляции используют волокнистые материалы с наивысшим классом огнестойкости с рабочей температурой до 700 градусов, к примеру, минеральную вату на базальтовой основе. Слой изоляции между контурами составляет 40-60 мм, а плотность утеплителя 12о кг на кубический м.
  3. Внешний кожух. Внешняя оболочка сэндвич трубы, изготовляемая из нержавеющей стали или другого вида металла. Шов кожуха выполняют при помощи лазерной сварки, которая не повреждает гальванический слой нержавейки, защищающий ее от коррозии. Стоимость труб из латуни и меди намного увеличивает затраты на прокладку дымохода, а установка оправдана эффектным внешним видом.

Сендвичные трубы состоят из доборных элементов: прямых участков, отводов, тройников. Диаметр изделий зависит от производителя, поэтому необходимо покупать все части дымохода одной фирмы, идеально подходящие друг к другу.

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать. . До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

Модификации проходного узла УП

Рисунок 2. Модификации для металлочерепицы не подлежат сверлению и крепятся только на герметик.

Узел прохода коммуникаций через кровлю классифицируют по признакам:

  1. Геометрии корпуса: прямоугольные, эллипсные, квадратные, круглые модели.
  2. Назначению – модификации для антенных выходов, систем центральных пылесосов (система Умный дом), кухонных вытяжек, фановых труб, кровельных, бытовых вентиляторов.
  3. Материалу. Чаще всего используется оцинковка, полимеры, железобетон.
  4. Наличию утеплителя – излишне влажный воздух в зимний период вызывает интенсивное обледенение стенок, приводящее к снижению сечения.

Узла прохода инженерных систем через кровлю часто оснащается опциями:

  • конденсатосборник монтируется под кровельным пирогом внутри чердачного помещения;
  • клапаны: ручные, механические, автоматические.

Узел прохода фановой трубы через кровлю применяется редко, так как наиболее распространены технологии, позволяющие сохранить целостность кровельного пирога:

  • обвод крыши по стене;
  • замена фановой канализационной трубы вакуумным клапаном в верхнем уровне стояка

Для прочих коммуникаций узел прохода воздуховода остается единственным конструктивным решением отвода отработанного воздуха из жилых, функциональных помещений. В отсутствие клапана в маркировке используются буквы УП с цифрой 1, клапанные элементы обозначают УП2. Следующие две цифры, начинающиеся с 0, свидетельствуют об отсутствии конденсатосборника, с 1 – о его наличии. Таким образом, модель УП2-11 оснащена всеми необходимыми элементами, УП-01 не имеет кольца, в которое собирается конденсат, УП1 является бюджетным вариантом, не имеющим опций.

Функции и характеристики кровельных аэраторов

Аэратор представляет собой пластиковую трубу с защитным зонтиком в верхней части

Основное назначение аэраторов заключается в устранении влаги из-под кровли здания. Эти приспособления также выполняют следующие функции:

  • проветривание подкровельного пространства;
  • сохранение надёжности и долговечности системы стропил;
  • обеспечение нормального движения воздуха для крыш сложной формы;
  • сохранение свойств теплоизоляционных материалов.

Аэраторы изготавливаются из металла или прочного пластика. Они просто монтируются, обладают устойчивостью к негативным воздействиям окружающей среды. Комплекс характеристик дополняется стойкостью изделий к механическим воздействиям, продуманной конструкцией и лаконичным внешним видом.

Монтаж конькового аэратора

Коньковые аэраторы можно устанавливать по всей протяжённости излома кровли. Приспособление лучше всего применять на крышах, имеющих уклон в 12–45°. Монтаж предполагает следующие действия:

  1. С помощью циркулярной пилы в сплошном основании следует сделать зазор шириной 3–8 см. Прорезь создают таким образом, чтобы щель заканчивалась за 30 см от края конька.
  2. Там, где не было сделано отверстие, нужно уложить коньковую черепицу. Над прорезью монтируют коньковый аэратор путём прикручивая сегментов на саморезы.
  3. Профиль установленного аэратора накрывают мягкой черепицей, монтируя её внахлёст. Торцы приспособления для вентиляции обрабатывают герметиком.

Кровельный аэратор является важной частью полноценной системы вентиляции кровли, покрытой мягкой черепицей. Приспособление обеспечивает вывод влаги и хорошую циркуляцию воздуха

Видео: установка конькового аэратора

Крепление аэратора для металлочерепицы

Технология монтажа аэратора на крышу с покрытием из металлочерепицы отличается простотой, но требует тщательного соблюдения некоторых правил. Это необходимо для предотвращения повреждений металлочерепицы.

Установка аэратора требует предварительного изучения особенностей его конструкции

Наилучшим вариантом является монтаж аэратора в процессе обустройства кровли. Установка может проводиться при сооружении новой кровли или ремонте старой. Основной комплекс работ предполагает следующие действия:

  1. В материале покрытия кровли вырезают отверстие по шаблону, имеющемуся в комплекте изделия.
  2. На нижнюю часть устанавливаемой трубы наносят битум, а затем монтируют к основанию.
  3. Дополнительный слой и патрубок фиксируют с помощью саморезов.
  4. Изнутри помещения, в нижней части трубы нужно обеспечить дополнительную гидроизоляцию и герметизировать области стыков.

Аэраторы для крыши из металлочерепицы следует монтировать на всех скатах, отступая от конька около 60 см вниз.

Видео: установка точечного аэратора

Аэратор для профнастила

Для устройства вентиляции кровли из профилированных листов можно использовать те же методы, что применяются для металлочерепицы. В этом случае возможен монтаж конькового аэратора, а также точечных элементов.

Для установки на покрытие из профнастила можно использовать специальное проходное устройство, повторяющее рельеф поверхности

Основные действия при монтаже трубы для профнастила предполагают создание отверстия во внешнем материале кровли. Параметры отверстия должны совпадать с габаритами используемой трубы, которую фиксируют саморезами к обрешётке или стропилам. После этого устанавливают внешнюю защитную «юбку» также используя саморезы.

https://youtube.com/watch?v=hKQZymPztgU

Проведение работ по жесткой кровле

Для обустройства узла прохода вентиляционного канала через крышу, покрытую жесткими кровельными материалами (черепица, шифер, профнастил и т.п.) используют квадратную конструкцию типа песочницы, зазоры вокруг которой заполняют невозгораемым теплоизолирующим материалом.

На ней должна быть выполнена небольшая отбортовка, чтобы предохранить теплоизоляцию от контакта с влагой, попавшей непосредственно на трубу. Вокруг металлической прямоугольной гильзы необходимо установить четыре детали фартука, которые в итоге охватят линию примыкания трубы к кровле со всех сторон.

Сначала устанавливают нижнюю деталь, затем монтируют боковые, после этого можно ставить элемент фартука сверху. Горизонтальную часть детали фартука, расположенную выше остальных, следует завести под кровельный материал. Остальные, т.е. боковые и нижний элементы, монтируют поверх кровли.

Перед началом монтажа промышленного узла перехода вентиляции через кровлю рекомендуется изучить устройство этого элемента и учесть рекомендации производителя

Галстуком называют длинный кровельный желоб, который должен быть предусмотрен кровельной конструкцией. Довольно часто при монтаже узла вентиляционного прохода удается обойтись без такого элемента. Чтобы уточнить этот момент, рекомендуется проконсультироваться у опытного кровельщика.

Фартук можно приобрести готовый, но такую конструкцию несложно изготовить самостоятельно. Для этого используют оцинкованную кровельную жесть толщиной 0,5 мм. Нежелательно использовать более толстый кровельный материал, поскольку его будет сложнее согнуть, чтобы придать необходимую форму.

Перепад температур воздуха внутри и снаружи вентиляции может привести к выпадению конденсата внутри конструкции, поэтому рекомендуется утеплить часть вентиляционного канала

Но и тонкую жесть для этих целей брать не следует, поскольку она не обладает достаточной надежностью. Размер фартука должен соответствовать размерам волны материала, который использован для кровли.

Для монтажа узла перехода под металлочерепицу вертикальную часть фартука изготавливают длиной как две кровельные волны, а горизонтальную часть- по трехкратной длине волны.

Эти размеры призваны создать достаточно большой заход фартука на горизонтальную плоскость трубы и наклонную плоскость покрытия, чтобы предотвратить попадание под материал кровли даже случайных брызг. Фартуки также монтируют с нахлестом устанавливаемого сверху элемента на расположенную ниже деталь.

Оптимальным считается перекрытие элементов равное ширине одного из них, но такая позиция достижима не всегда. Так, нахлест верхнего и боковых элементов фартука будет скрыто под материалом кровли, здесь сложно установить детали в правильной позиции.

Но с наложением нижнего и боковых частей фартука такая проблема отсутствует, рекомендуется точно выдержать необходимые размеры. Если есть необходимость, размеры деталей фартука после монтажа можно откорректировать с помощью ножниц по металлу.

Отбортовку следует выполнять только для верхнего и боковых элементов. Для нижнего такой корректировки не нужно, поскольку влага с него сходит на скат крыши и, возможно, на галстук.

Если узел перехода для вентиляционного канала установлен правильно, то подкровельное пространство будет надежно защищено от осадков и воздействия влаги

Этот элемент может быть установлен поверх кровли, чтобы оптимизировать удаление влаги. В такой ситуации на нижней детали фартука следует сделать небольшой изгиб в сторону галстука.

Кроме того, понадобится нижняя отбортовка. Если же установка галстука не предусмотрена конструкцией, то нижняя отбортовка на фартуке не нужна, однако выпуск для влаги следует сделать больше.

3 Предназначение и основные типы

Обустраивая выход вентиляции на кровлю, следует знать об основных тонкостях предстоящей работы, разбираться в типах конструкций и их предназначении. Проходы через крышу могут использоваться в разных типах вентиляционных систем:

  1. 1. Во внутренних комнатах коттеджа.
  2. 2. В фановой трубе стояка канализации.
  3. 3. В чердачном подкровельном пространстве.

Более того, порой эти проходы необходимы для прокладывания дымовых шахт и телевизионных антенн. В конце системы воздухоотвода находится специальный вентиляционный выход, который обустраивается с учетом всех требований к системе.

В настоящее время есть возможность покупать готовые комплекты выходов вентиляции для их дальнейшего монтажа на кровельных конструкциях из твердых и мягких материалов. Такие изделия позволяют быстро и качественно соорудить стояк вентиляции, чтобы защитить крышу от возможных протеканий, а также сохранить ее эстетическую привлекательность. Более того, подобные устройства являются естественной защитой вентиляционных каналов от проникновения различной грязи и осадков.

Высота и форма проходов через крышу определяется индивидуальными особенностями кровельной конструкции. Помимо труб с круглым сечением, в ход идут конструкции прямоугольной формы.

Мастер флеш

Такая проходка может быть применена к любому типу кровли — шифер, черепица, металлическая крыша, заливка битума или плитка.

Прекрасно подходит для уплотнения дымоходов печей и каминов.

Данный вид изделия являет собой прекрасное сочетание цены и качества.

Master Flash отличает высокая профессиональная надежность, функциональность — это достигается за счет использования качественных материалов для применения.

Основная особенность этой проходки заключается в использовании усиленной полимерной резины, которая способна выдерживать большие нагрузки (температура до 138 градусов).

Полимерная резина не становится пластичнее от жары.

Монтаж сложных узлов прохода

В некоторых ситуациях невозможно использовать стандартные УП, что связано с возвышением воздуховода над кровлей более 600 мм, большим его весом и наличием толстого слоя утеплителя. Некоторый кровельный материал, например, черепица или шифер, обладают профилированной поверхностью, не позволяющей плотно уложить фланцевое крепление УП.

Выходом из ситуации станет изготовление металлической втулки с опорной частью. Для ее установки аналогичным способом прорезают отверстие. Под опорную часть подкладывают гидроизоляцию, после чего устанавливают УП. Резиновый уплотнитель в этом случае запускают под кровельное покрытие и фиксируют герметиком. Участок прикосновения воздуховода с верхней частью металлической втулки аналогично обрабатывают герметиком.

Сильно возвышающиеся воздушные выводы усиливают дополнительной накладкой из водостойкого материала, например, ОСБ. В вырезанной накладке и опорной части металлической втулки по углам сверлят отверстия диаметром 8,5 мм. Далее, эти 2 детали стягивают шпильками диаметром 8 мм. Под находящиеся снаружи гайки подкладывают уплотнительные прокладки, плюс дополнительно обрабатывают герметиком. Изнутри накладку утепляют базальтовой ватой и зашивают обычной фанерой.

Тяжелые воздуховоды большого диаметра фиксируют дополнительными растяжками из троса или проволоки. Как вариант, изготавливают из 3–4 брусьев подпорки.

Обзор вентиляционных систем

При наладке вентиляции порой возникает сложность с выбором комплектующих. Рассмотрим наиболее популярных производителей, чья продукция заслуживает внимания.

Кровельная вентиляция «Вирпласт»

Оборудование WirPlast используется для разных целей — монтаж вентиляции помещений или фановых выходов (канализационная система), в качестве кухонной вытяжки, для установки антенн или составных элементов солнечных батарей.

Преимущества:

  • лёгкий монтаж за счёт встроенного спиртового уровня, что исключает любые ошибки;
  • полная герметичность на кровле;
  • стильный дизайн;
  • разнообразие моделей под все виды покрытия;
  • гарантия 10 лет.

Вентиляционное оборудование WirPlast отличается высоким качеством, которое подтверждается десятилетней гарантией на всю продукцию

Кровельная вентиляция «Технониколь»

Системы вентиляции «Технониколь» выпускаются в двух вариациях:

  • для проветривания подкровельного пространства;
  • для принудительной циркуляции воздуха в чердачных помещениях и мансардах.

Преимущества:

  • эстетичный дизайн и доступная стоимость;
  • повышенная надёжность и ударостойкость всех элементов. Достигается благодаря добавкам, введённым в состав основного материала ПНД;
  • простая установка с подробной инструкцией.

Кровельная вентиляция Vilpe

Продукция Vilpe — разработка финской компании SK Tuote Oy. Отлично подходит в качестве систем принудительного проветривания, устанавливаемых как на этапах строительства, так и во время ремонта.

Преимущества:

  • изготовлена из ударопрочного полипропилена поэтому не подвержена коррозии;
  • устойчива к ультрафиолету и климатическим перепадам;
  • экологически чистый материал, выдерживает постоянные перепады температуры от -40 до + 80 °C и эпизодические скачки от -55 до +120 °C;
  • большое разнообразие цветов и современный дизайн.

Кровельная вентиляция Vilpe производится из ударопрочного полипропилена и выдерживает большие перепады температуры

Кровельная вентиляция Kronoplast

Успех и востребованность продукции Kronoplast обусловлены тем, что компания выпускает почти все детали для устройства вентиляции частного дома — подкровельное проветривание, кухонный выход, выходы пылесоса, канализационных стояков и т. д.

Главной особенностью этой продукции является стопроцентная непроницаемость на крыше всех выходов, без чего полноценная вентиляция нереальна. Кровельные элементы выпускаются для любых покрытий в шести основных цветах.

Установка узла прохода

Узлы прохода обычно монтируются после того, как выполнены работы по устройству воздуховодов внутри здания. При этом используется, помимо самой устанавливаемой проходки, следующий инструмент и материалы:

  • уплотнители (силиконовые или резиновые), обычно приобретаются вместе с узлом прохода;
  • обычный силиконовый герметик, который предназначен для наружных работ;
  • самоклеящаяся лента для герметизации стыков;
  • шуруповерт;
  • кровельный оцинкованные саморезы.

Работы по монтажу узла прохода системы вентиляции через кровлю выполняются в такой последовательности:

  1. Выбор месторасположения проходки через крышу. Строительными нормами рекомендуется устанавливать выходы вентиляционных труб как можно ближе к коньку кровли. При этом отверстие следует располагать таким образом, чтобы оно приходилось между конструкциями стропильной системы.
  2. Разметка места прохода. Она выполняется из расчета, чтобы диаметр отверстия был на 2-2,5 см больше диаметра устанавливаемой конструкции. Для большей точности разметки можно сделать картонную выкройку или нанести очертания конструкции маркером.
  3. Вырезка отверстия в покрытии крыши и остальных слоях, образующих кровельный пирог: утеплителе, пароизоляции и попадающих под отверстие элементах обрешетки. Сначала при помощи обычной дрели следует выполнить некоторое количество маленьких отверстий по предварительной разметке в виде окружности, после чего закончить вырезание материала ножовкой или предназначенными для резки металлических материалов ножницами.
  4. Узел прохода системы вентиляции через крышу надевается на трубу воздуховода и устанавливается сверху на кровельное покрытие. При этом следует совместить слои гидро- и пароизоляции с соответствующими местами конструкции узла прохода. После этого места соединений обрабатываются герметиком или клейкой лентой. Для большей надежности допускается использование обоих материалов.
  5. Затем монтируется специальный резиновый или силиконовый уплотнитель, который поставляется в комплект с проходкой. Если кровля мягкая, он приклеивается герметиком, в случае жесткого покрытия – устанавливается на саморезы.
  6. Завершающим этапом работы является установка специального защитного зонтика или грибка на вершину (оголовок) трубы воздуховода. Он необходим для защиты вентиляционной системы от попадания внутрь мусора, дождя или снега, а также заселения различных птиц.

Выполнение работ по установке узлов прохода через кровлю не требует особых профессиональных знаний и навыков, поэтому достаточно часто выполняется без привлечения высококвалифицированных строителей. Вместе с тем при монтаже кровельных проходок следует тщательно выполняться все рекомендации по производству работ, так как некачественная установка зачастую приводит к протечкам. Это, в свою очереди, вызывает намокание утеплителя и необходимость проведения дорогостоящих ремонтных кровельных работ.

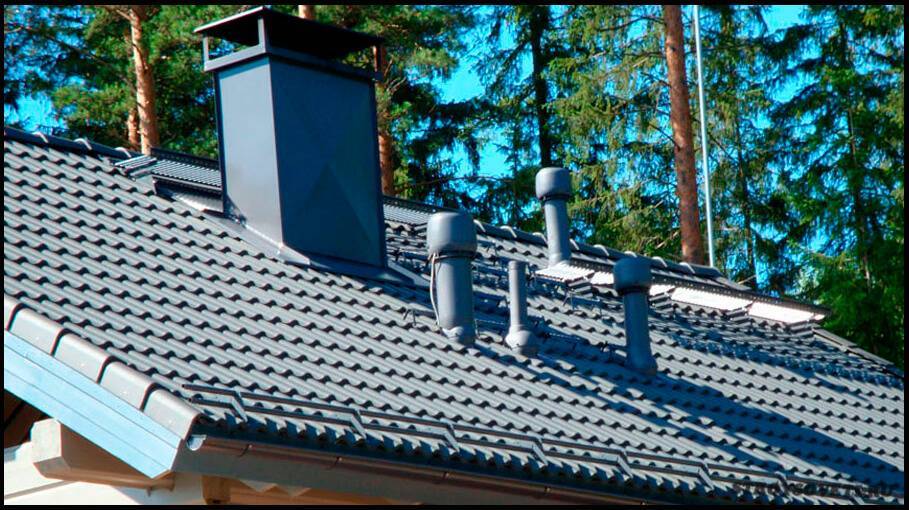

Пример выполнения вентиляционного выхода через крышу с установкой кровельной проходки приведен на следующем видео:

Монтаж узла прохода вентиляции через кровлю

Провести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.

Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.

С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:

  • воздушного обмена в мансардном или чердачном помещении дома;
  • монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
  • подачи чистого воздуха, обогащенного кислородом.

В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).

Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.

Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.

Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.

Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.

Проектирование и монтаж узла будет зависеть от ряда факторов:

  • угол ската крыши;
  • вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
  • тип крыши.

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

  • не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
  • конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
  • для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
  • в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

Узел прохода через кровлю: варианты устройства

Вентиляционная система, как известно – неотъемлемая часть практически любой постройки, будь то жилые, промышленные или хозяйственные сооружения. Благодаря хорошей вентиляции воздух в помещениях здания сможет циркулировать, в нормальном ритме, что, безусловно, является очень важным фактором. Но для того, чтобы смонтировать хорошую вентиляционную систему, необходимо оборудовать узел прохода через кровлю.

Вариантов его обустройства существует масса, так как способ монтажа зависит, в первую очередь, от типа устройства кровли. Каждая крыша имеет свои индивидуальные конструктивные особенности, поэтому кровельный проходной узел имеет множество схем построения в соответствии с видом кровли.
