Перед выбором материала для строительства тщательно выверите «за» и «против», учитывая окружающую гильзу поверхность, размер самой трубы, безопасность и системы интегрированные до этого. Важнейший плюс — ускорение сроков ремонтных работ. Кроме этого, благодаря обустройству защиты вы повышаете износоустойчивость магистрали и упрощаете их возможную дальнейшую замену.
Наиболее уязвимыми частями являются их зазоры. При сборке стыки рекомендуется размещать так, чтобы они не становились в одну плоскость, а продольные швы смещались относительно друг друга на 1-1,5 сантиметра. В местах прохода труб через строительные конструкции в них необходимо вставлять гильзы из труб большего диаметра с мягкой прокладкой.
Патроны засовывают до постановки материала и замазывают бетонным раствором. К тому же специфика прохода труб через стену напрямую связана с типом прокладываемых коммуникаций. Каждый способ обусловлен отдельными нюансами, поэтому для обеспечения внутреннему быту индивидуальной защиты, рассмотрим конструкции «в разрезе».
- Водопровод В том случае, когда установка выполняется из стальных деталей, на них в местах стыковки с элементами здания наносят защитное покрытие, предотвращающее попадание мусора. Если трубопровод предусмотрен для холодного водоснабжения, потребуется наличие чехла. Он поможет избежать конденсации влаги на поверхности, тем самым канал прослужит на десятки лет дольше. Если же для прокладки используются пластиковые профили, то прежде стоит заглянуть в инструкции нему. Если в частях входа трубопровода в помещение есть уплотнения с возможностью появления грунтовых стоков, то в них применяют гидроизолирующие муфты и замазывают бетонным раствором чтобы жидкость не просачивалась в нижние ярусы строения.
Если устанавливаются стальные детали, в конце их обрабатывают защитным слоемСливные трубыСпецифика конструкции чугунных колпаков заключается в их отличности от других материалов, которые при пересечении трубопроводов требуют армирования и шумоизоляции. Для этого нужен стальной патрон, зазор которого на 20-25мм. должна превышать трубу.
Специфика конструкции чугунных колпаков заключается в их отличности от других материаловПаровое отоплениеВ системе парового обогрева внутренних комнат гильзы играют первостепенную роль. Если их не поставить, то температурные перепады приведут к деформации магистрали и образованию трещин в перекрытиях.
Также как и для устройства водопровода для горячей воды, следует рассчитывать на полипропиленовые колпаки. Отличительным является механизм крепежа, при производстве отличается высокой теплостойкостью и поддерживает изнутри высокую и постоянную температуру. Исходя из этого — не торопитесь с приобретением, а как положено изучите предложения производителей, которые не только удовлетворяют вашим критериям, но и соответствуют критериям СНиП. Это сохранит ваши силы и средства.
Установка гильз для парового отопления является обязательной процедуройРазмер внутреннего диаметра гильзыЭтот момент становится решающим при постановке оборудования в перегородках, потому к нему нужно подойти с максимальной тщательностью и придирчивостью. В случае несоответствия наружного и внутреннего диаметра гильзы под трубопровод горячего обогревания, могут выявиться самые неожиданные сюрпризы.
Предлагаем ознакомиться Как правильно монтировать дымоход из сэндвич труб

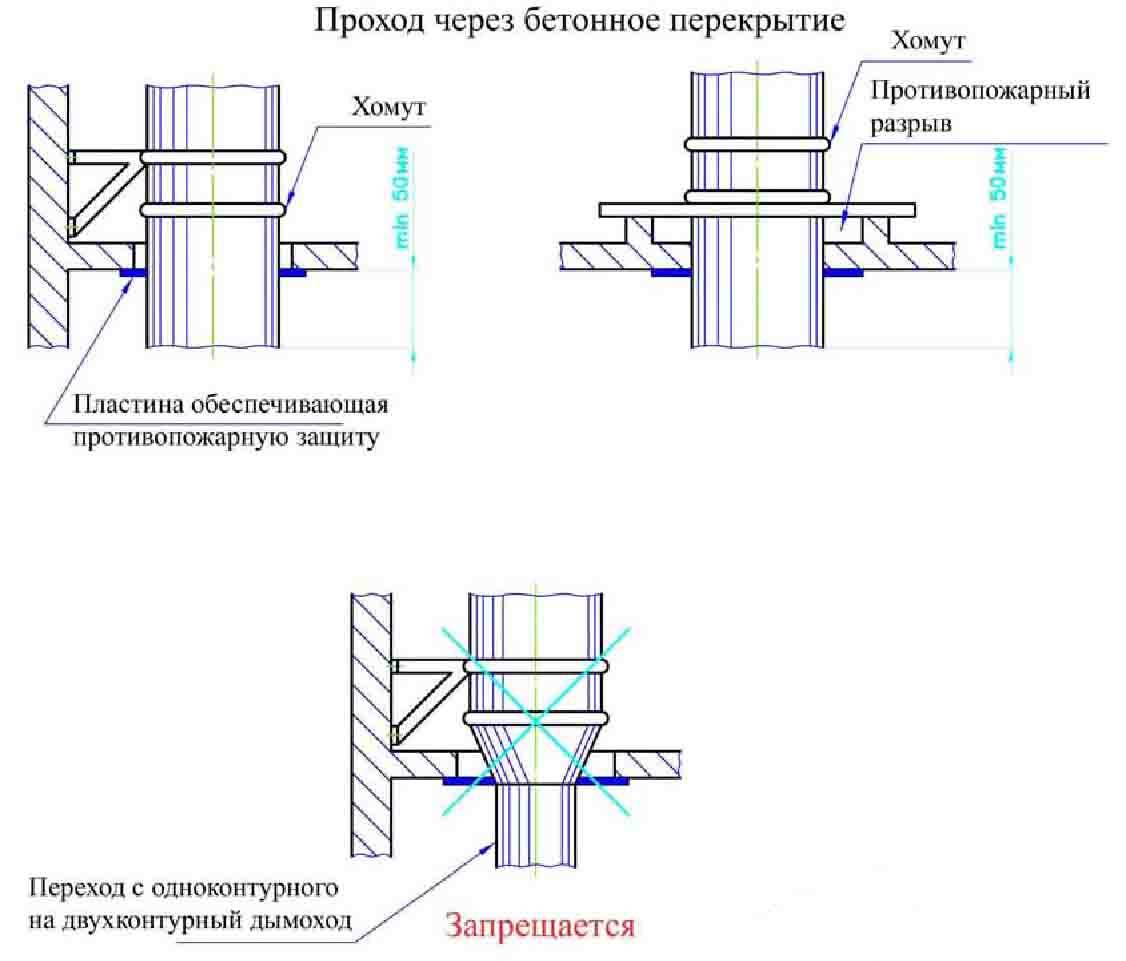

Структуру полагается выбирать так, чтобы проход через перекрытия был свободен. Части имеют схожие технические особенности прокладки, но при этом обладают разной выносливостью. Когда труба проложена через перекрытия, необходимо соединить гильзы, наружный диаметр которых должен быть шире трубы на 10-15 мм, с зазором 2-3 см.
При этом сам футляр должен быть плотно закреплен в проходном отверстии. Просветы между ними заделываются стекловатой. Для металлопластиковых труб при проходе через строительные конструкции постарайтесь устанавливать застежки из пластмассовых труб немного большего наружного диаметра. В итоге, чтобы не прогадать со стоимостью и надежностью проделанной работы, рекомендуем вам обратиться к профессионалам — они сберегут и нервы и время.
Герметизация
Чтобы защитить помпу при пересечении трубопроводов и перегородок, советуют их плотно загерметизировать, чтобы не оставались даже мелкие зазоры. Внутренний диаметр гильзы должен быть шире, чем толщина трубы на 30мм. На соединения вставляем шайбы с угловой резьбой, продольным сечением 3-4 мм.
Герметизация труб должна быть максимальной
Герметизация
Герметизация
ТИПЫ ВЕНТИЛЯЦИОННЫХ СИСТЕМ
Конструктивно вентиляция делится по типам (видам) в зависимости от производственной необходимости, удобства проживания, стоимости и т.п. Системы вентиляции бывают:
- Естественный, не принудительный воздухообмен. Вытяжка появляется из-за неодинаковых физических параметров носителя (температура, давление) снаружи и внутри помещения.
- При комбинированной системе используются как электромеханизмы, так и естественная циркуляция.
- Электромеханическая принудительная вентиляция. Перемещение воздушных масс осуществляется электро вентиляторами. Этот тип может и не включать в себя вытяжную вентиляционную шахту, особенно в одноэтажном доме.
Как правило, каждый вид системы воздухообмена включает в себя воздуховоды, вытяжную вентиляционную шахту и защитный зонт.
Рекомендации специалистов
Обратите внимание на воздушный клапан, потому что рынок предлагает разные конструкции. В одних есть ручка, с помощью которой регулируется зазор входного отверстия, в других ее нет
Выбирайте первый вариант, он удобнее в плане регулировки оттока или притока воздуха.
Устройство вентиляции через стену организуется с точным соблюдением санитарных норм относительно воздухообмена каждого помещения. То есть, от этого зависит диаметр устанавливаемых приборов.
Оптимальные места для установки: около радиатора отопительной системы, за счет чего поступающий воздух будет немного нагреваться, в сырых местах, чтобы поступающий поток просушивал стены.
Клапан, установленный на отток воздуха из комнат, в зимнее время будет покрываться инеем или наледью за счет замерзания конденсата. Поэтому периодически очищайте его, чтобы не сузилось сечение прибора. За счет этого падает эффективность воздухоотвода. Обязательно используйте конструкции, в состав которых входит теплоизоляционный материал в виде цилиндрической вставки в трубу приспособления.
Обратите внимание, что на одного человека необходимо воздухообмен, равный 30 м³/час. Поэтому клапан надо подбирать именно под этот показатель. В его паспорте данный параметр обязательно указывается.
При прокладке внутренних коммуникаций (отопления, газо-, водоснабжения и канализационных сетей) часть магистрали почти всегда проходит через перекрытия, стены или фундамент. Технология, по которой прокладывается узел прохода трубопровода через стену или другую «преграду», зависит от используемых материалов и типа конструкции. Рассмотрим особенности прокладки и нормы работы.
Установка вентиляционного узла
Рассмотрим, как происходит установка узла прохода на кровле, изготовленной из твердых материалов.
Шаг 1. Из картона изготавливается выкройка по форме трубы узла прохода, но так как итоговое отверстие должно быть на 2-3 см больше, чем диаметр трубы, лучше шаблон сделать сразу с этим запасом. Далее выбирается место для выхода вентиляции – в идеале оно должно находиться недалеко от конька крыши, между стропилами, в соответствии с местом расположения всей вентиляционной системы. Шаблон прикладывается к кровельному материалу, обводится маркером – разметка перенесена.
Шаблон обводится маркером
Шаг 2. Далее в рамках нанесенной разметки на кровельном материале высверливается отверстие. Сквозь него вводится полотно режущего инструмента. Далее по нанесенной разметке вырезается отверстие под узел прохода.
Сверлится отверстие
Теперь можно приступать к резке
Вырезается отверстие под узел прохода
Шаг 3. Сквозь изготовленное отверстие удаляются и другие материалы, находящиеся под кровлей. Это утеплитель, гидроизоляционный материал, части обрешетки. Чтобы было работать удобнее, снова используется старый шаблон, при помощи него разметка наносится уже непосредственно на эти материалы. Если конструкция крыши позволяет, то часть кровельного материала для упрощения работы можно пока снять. Также разметка может наноситься по контуру присоединительного фланца.
Вырезается часть обрешетки
Вырезаются части других материалов кровельного пирога
Готово, теперь можно приступать к следующему этапу
Шаг 4. Края присоединительного фланца промазываются тонким слоем герметика.
Края фланца промазываются герметиком
Шаг 5. Присоединительный фланец заводится под гидроизоляционный материал. Последний фиксируется за счет небольших пластиковых штырьков – гидроизоляция просто накалывается на его края.
Фланец заводится под гидроизоляцию
Гидроизоляция накалывается на пластиковые штырьки
Шаг 6. Саморезами фланец фиксируется на стропилах или обрешетке кровли. Крепление также может производиться и изнутри кровли на стропила или обрешетку снизу.
Фланец прикручивается саморезами
Процесс фиксации фланца
Шаг 7. Далее лист кровельного материала с вырезанным отверстием возвращается на место, а на место отверстия накладывается нижний элемент узла прохода (колпак). Он соединяется с ранее установленным фланцем и кровлей при помощи саморезов.
Фиксация колпака
Шаг 8. Производится установка самой вентиляционной трубы. Некоторые модели оснащены небольшим строительным уровнем для удобства выравнивания этой детали конструкции.
Установка вентиляционной трубы
Труба выравнивается с помощью встроенного уровня
Шаг 9. Труба фиксируется к колпаку при помощи кровельных саморезов, вкрученных по периметру основания. У этой модели всего требуется вкрутить 6 штук. Метки для них нанесены еще в заводских условиях.
Фиксация трубы кровельными саморезами
Обустройство перехода по мягкой кровле
Кровельные конструкции под мягкую кровлю имеют некоторые особенности, которые отражаются на порядке монтажа вентиляционного прохода. Скаты на такой крыше обычно выполняют с уклоном от 12º и выше.
Штучный кровельный материал не подходит для обустройства низкоскатных конструкций, т.к. отличается большим количеством стыков и швов. Обустройство узла прохода в скатной крыше необходимо продумать еще на стадии проектирования вентиляции, чтобы выбрать оптимальный вариант.
При монтаже узла прохода часть, развернутую к коньку крыши, заводят под лист кровельного материала, чтобы влага не попадала в зазоры и не повредила утеплитель
Перед началом работ по монтажу вентиляционного перехода следует выяснить, в какую именно сторону наклонена крыша. Если по жесткой кровле узел прохода устанавливают до начала кровельных работ, то в этой ситуации нужно сначала выполнить раскатку основной площади кровельного ковра.
После этого делают тепловой узел и устанавливают теплоизоляционные материалы. Дальнейшие действия зависят от формы узла кровельной проходки. Для элемента с круглым сечением понадобится установить только две детали, а вот узел квадратной конфигурации монтируют с помощью четырех компонентов.
Вместо жестких фартуков, которые были описаны выше, здесь понадобятся отрезки наплавляемого кровельного материала. Их закрепляют на кровле и на узле прохода. Процесс закрепления начинают снизу, затем – от середины к краям, после этого крепят верхнюю часть накладки.
К высоте установки вентиляционных труб над уровнем кровли предъявляют аналогичные требования, как для монтажа дымоходных каналов. Проще говоря, высоту стояков вентиляции принимают равной высоте дымоходов. Нередко их устраивают рядом, в одной шахте
Отдельные элементы устанавливают подобным образом: сначала нижний, затем боковые, завершают монтаж закреплением верхней накладки. Разумеется, все эти детали должны иметь некоторый перехлест, но требования к его размерам не такие строгие, как при монтаже прохода под жесткий кровельный материал.
Со скатной кровли потоки атмосферной воды отводятся быстро и регулярно, поэтому значительный нахлест в этой ситуации и не нужен. Но низкая скорость схода зимних осадков, находящихся на крыше, может создать другую проблему. В местах соединения материал кровли может расслоиться при длительном контакте с влагой.
Мягкие кровельные материалы обычно кладут на скаты с небольшим уклоном. В любом случае следует учесть направление наклона скатов
Чтобы предотвратить такую ситуацию, следует обратить особое внимание на качество монтажа гибкой кровли, точно соблюсти все требования технологии укладки. Говоря упрощенно, кровельный лист следует правильно разогреть и надежно прижать. При этом можно использовать методику прихлопывания или применить специальный валик для прикатывания гонта
При этом можно использовать методику прихлопывания или применить специальный валик для прикатывания гонта.
Прихлопывают лист с помощью рукавицы, в которую вложена кожаная вкладка. Валик больше подходит для работы по тонким кровельным материалам. Если используется многослойный материал, монтаж большого узла выполняют обычно с помощью двухслойных накладок.
Для маленького элемента можно использовать только один слой. Круглый проход малого диаметра оформляют двумя большими накладками с горизонтально отогнутой “юбкой”.
Сначала монтируют нижний элемент, потом – верхний. В процессе монтажа лист разогретого материала нужно слегка подтягивать, чтобы обеспечить надежный охват вентиляционной коммуникации и необходимый перехлест.
Монтаж узла прохода вентиляции через кровлю
Провести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.
Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.
С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:
- воздушного обмена в мансардном или чердачном помещении дома;
- монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
- подачи чистого воздуха, обогащенного кислородом.
В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).
Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.
Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.
Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.
Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.
Проектирование и монтаж узла будет зависеть от ряда факторов:
- угол ската крыши;
- вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
- тип крыши.
Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.
Существуют определенные требования:
- не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
- конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
- для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
- в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.
Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

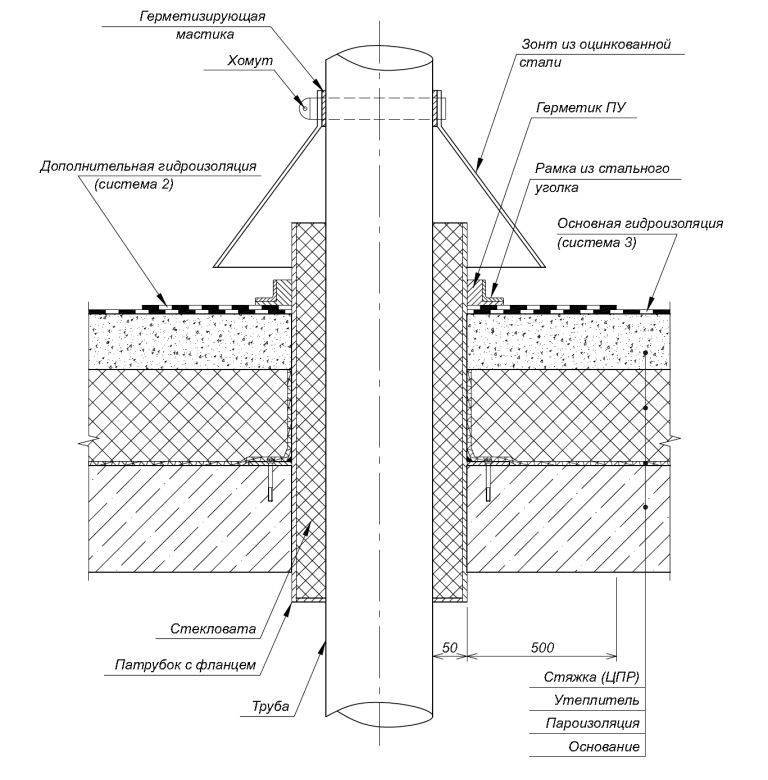

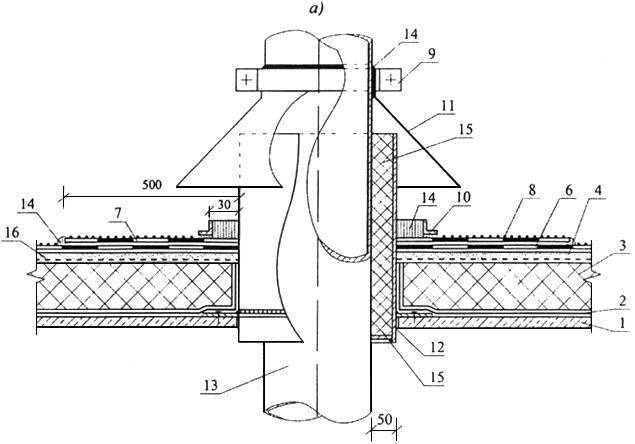

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.
Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.
Основные варианты примыкания узла вентиляции
Выбор способа примыкания узла вентиляции зависит от материала, из которого изготовлена кровля.
Не менее важную роль играет вид трубы, которая служит для воздуховода:
- простая труба из металла или полипропилена, которая не имеет каких-либо дополнительных функций;
- дополненная вентилятором;
- труба, дополненная системой клапанной регулировки, со штанговым или ручным управлением;
- сложные вентиляционные системы с несколькими дополнительными функциями.
Чем больше функций имеет воздуховод, тем выше требования к монтажу узла вентиляции.
В зависимости от того, для чего устанавливается вентиляционная труба, к ней выдвигаются различные требования – например, она может дополнительно оснащаться вентиляторами
Самый простой вариант укладки узла вентиляции может проводиться на мягкой кровле. Для этого в крыше необходимо сделать отверстие, которое по диаметру подходит к вентиляционной трубе, проложенной в доме.
К отверстию, при помощи саморезов крепится фланцевая опора, обязательно дополненная гибкой прокладкой. Во фланец ставится стакан (крепится саморезами) и оцинкованная труба. Пустое пространство между стаканом и трубой заполняется теплоизоляционным материалом.
При использовании других материалов для покрытия кровли потребуется использовать более сложные методы крепления, с дополнительными листами гидроизоляции.
Если речь идет о промышленном варианте исполнения узла вентиляции на крыше, то они довольно стандартны.
Это воздуховод, который имеет форму квадрата или круга, а вокруг него располагается монтажная шайба с дополнительными ребрами жесткости. Узлы прохода производятся трех видов – те, которые производятся без клапана или с клапаном с электроприводом или ручным управлением. Кроме того, узел прохода может отличаться по своей форме.
Для того чтобы подобрать необходимые материалы, нужно определиться с вариантом прохода узла через крышу. Самой простой оказывается установка узла на мягкой крыше, которая выполнена, например, из гибкой черепицы.
Для этого потребуется эластичный резиновый уплотнитель, стакан и переходной фланец. Установить эту конструкцию не составит особенного труда – вполне можно сделать все своими руками.
Для того чтобы правильно прикрепить вентиляционную трубу к кровле, необходимо придерживаться представленной инструкции, что позволит избежать нарушений в воздухообмене
В тех случаях, когда на кровле уложен другой материал, например, профнастил или шифер, обойтись типовым набором материалов не получится. Кроме того, если труба вентиляции слишком высокая или под крышей имеется значительный слой утеплителя, описанный выше способ не подходит.
Тогда придется использовать узел, который состоит из стального стакана, а под ним должна располагаться металлическая площадка. Как и в предыдущем случае, работы начинаются с определения точного места, куда будет врезана труба, а также создания отверстия нужного диаметра под трубу и площадку.
Первым делом укладывается слой гидроизоляции, края которого запускаются под кровлю. В том месте, где располагается непосредственно узел прохода, его края обрабатываются герметиком.
Для того чтобы справиться с проблемой большой высоты вентиляционной трубы, можно сделать дополнительную накладу из фанеры. Для особенно больших или тяжелых конструкций изготавливается дополнительный каркас из деревянных брусьев. Как вариант, можно установить растяжку из металлических тросов, которая надежно зафиксирует трубу на крыше.
В том случае, если речь идет о бетонной крыше, то для нее рационально использовать типовой набор материалов (пластиковый стакан, уплотнитель и фланец), поскольку на конструкциях такого типа обычно выходы для вентиляционной или других труб запланированы заранее.
Общие правила и порядок монтажа узла
Вывод воздуховода через кровлю из здания начинают по окончании сборки всей вентиляционной системы внутри помещения. Монтаж стандартного узла прохода выполняется в следующей очередности:
- Установку УП начинают с определения точки выхода каждого воздуховода. По существующим строительным нормам рекомендуется устанавливать трубы вентиляции между стропилами как можно ближе к коньку.
- Определившись с точкой выхода, на кровельном покрытии размечают место под будущее отверстие. Оно должны быть на 30 мм шире диаметра трубы. Во избежание допуска ошибок, из картона можно вырезать шаблон, и по нему делать разметку на кровельном материале.
- Следующие действия требуют аккуратности. Необходимо по разметке точно прорезать отверстие. На мягкой крыше это сделать просто, а вот кровлю из металлочерепицы или другого твердого покрытия вначале придется просверлить. Достаточно сделать несколько отверстий в ряд по обозначенному контуру, чтобы влезло полотно ножовки по металлу, и выпилить весь круг. Из проделанного отверстия удаляют все остатки кровельного пирога, включая элементы обрешетки.
- Проходку с резиновым уплотнителем надевают на воздуховод с учетом того, что она должна находиться на поверхности крыши. Строительным скотчем фиксируют к трубе паро- и гидроизоляционные слои. Для надежности можно стыки обработать герметиком. Резиновый уплотнитель проходки к мягкой кровле приклеивают герметиком. К твердым металлическим покрытиям крепление происходит с помощью саморезов.
- Когда он полностью зафиксирован, сверху надевают оголовок, защищающий вентиляционный канал от осадков, проникновения птиц и мусора.
Правильно установленный узел прохода через кровлю вокруг себя не должен иметь впадины, иначе зимой в ней образуется снеговой карман, и талая вода проникнет под кровельное покрытие.
