Утеплитель для теплого водяного пола: правила выбора и укладки

Монтажные работы по укладке матов

До того, как приступить к укладке матов, основание оснащают гидроизоляцией пленочного типа. Далее вдоль каждой стены проходят демпферной лентой и начинают выстилать маты. Плиты соединяют при помощи специальных замков. Если плиты имеют малый вес и толщину, то их склеивают и соединяют с помощью скоб – гарпунов.

Внимание! Полосы, обозначающие края, предназначены для нанесения разметки окончания обогреваемой зоны и облегчают монтажные работы. При укладке матов нельзя использовать крепежные элементы из металла, потому что это приведет к повреждению гидро — и теплоизоляции. Правильный выбор теплоизолирующего материала повысит функциональность теплых полов, поэтому экономить на качестве утеплителя не рекомендуется

Правильный выбор теплоизолирующего материала повысит функциональность теплых полов, поэтому экономить на качестве утеплителя не рекомендуется

При укладке матов нельзя использовать крепежные элементы из металла, потому что это приведет к повреждению гидро — и теплоизоляции. Правильный выбор теплоизолирующего материала повысит функциональность теплых полов, поэтому экономить на качестве утеплителя не рекомендуется.

Обзор производителей и моделей

На современном рынке представлено большое количество теплоизолирующих матов для монтажа тёплых водяных полов от российских и зарубежных компаний. Но лидирующее место занимают следующие производители:

Немецкая компания Oventrop — выпускает высококачественную продукцию, с повышенными эксплуатационными данными. Ассортимент компании: профильные маты с бобышками, плиты для монтажа «сухим» способом, изделия с покрытием из полипропиленовой плёнки в складном виде и в рулоне.

Knauf (Германия) — популярная компания, выпускает высококачественные плиты.

Немецкая фирма Rehau — её теплоизоляционная продукция пользуется особой популярностью. Ассортимент компании — маты из пенополистирола с бобышками, оснащённые термо и звукоизолирующей прослойкой.

Энергофлекс (Россия) — специализируется на нескольких моделях теплоизоляции с нанесённой сеточной разметкой (шаг 50 мм) для монтажа контура:

  • плиты с фольгированной поверхностью и маты с бобышками из вспененного полистирола;
  • рулонное тонкое изделие с фольгированным слоем.

Российская компания Экопол — её изделия отличаются  отличными теплоизоляционными характеристиками. Фирма специализируется на выпуске гладких плит и мат с бобышками для крепления труб тёплого водяного пола, оснащённых замковыми устройствами и гидроизоляционной плёнкой.

«Формат» (Россия) — изготавливает высокопрочные пенополистирольные плиты двух видов: ламинированные и не ламинированные. Продукция производится на немецком оборудовании с использованием самозатухающего сырья.

Специалисты при выборе мат для тёплого водяного пола рекомендуют обращать внимание на следующие модели:

Пенополистирольные плиты Кнауф Industries — размер 1200 на 600 мм. Изделие имеет большие бобышки, которые надёжно фиксируют трубы 16 или 20 мм. Листы оснащены замковым механизмом и разметкой для укладки контура.

Маты с выступами Rehau Varionova — полистирольные панели размером 1400 на 800. Цена подложки полностью отвечает её качеству. Водяной контур диаметром 14 — 17 мм может монтироваться с шагом 50 мм.

Пенощит WF 16-50 — имеет ячеисто-пористою структуру плотностью 25 кг на м3. Это обеспечивает отличную теплоизоляцию. Размер листов 1000 на 1000 на 50 мм. Конструкция оснащена выступами и проёмами, которые хорошо закрепляют трубу с диаметром 16 мм.

NP-35 от Oventrop — маты с бобышками, они рекомендованы при монтаже наливных полов и при обустройстве бетонной стяжки. Имеют повышенную тепло и шумоизоляцию.

Как видите, маты играют важную роль в конструкции гидравлических полов. Стоимость их не так велика, а вот польза огромная. Они повышают экономичность системы и срок её службы, а также улучшают комфорт в доме.

Видео материалы

Плюсы и Минусы Матов для теплого пола Кнауф и Контур

Watch this video on YouTube

#маты для водяного теплого пола,#экопол 20, #лучшая подложка теплого пола, #конвектор напольный

Watch this video on YouTube

Полипропиленовые плиты

Один из оптимальных вариантов теплоизоляции водяного подогрева, не боится повышенной температуры и влажности, по стоимости самый дешевый материал. Не боится агрессивных химических соединений, не выделяет вредных веществ во время нагревания. Имеет низкие показатели горючести, не поддерживает открытого горения. На поверхности угнетается размножение различных микроорганизмов, в том числе и плесени. Санитарными контролирующими организациями разрешен к использованию без ограничений. Плиты могут иметь готовые канавки для укладки трубопроводов.

Полипропиленовые плиты

Листовой полипропилен

Типы утеплителей для теплого пола

В общей системе утеплитель для теплого пола выполняет несколько функций. Он не допускает лишних теплопотерь, обеспечивает равномерное распределение тепла. Кроме того, любой материал становится дополнительным шумобарьером.

При просмотре вариантов важно учитывать ключевые особенности теплоизоляции полов с подогревом:

  • низкий коэффициент теплопроводности;
  • сопротивляемость динамическим и статическим нагрузкам, которые будут возникать в процессе эксплуатации;
  • стабильность формы;
  • длительный срок эксплуатации.

Кроме того, теплоизоляция для теплого пола должна быть огнестойкая и безопасная.

Производители предлагают широкий ассортимент утеплителей, которые отличаются структурой, толщиной и характеристиками. При выборе следует учитывать особенности помещения, где обустраивается система теплого пола, возможное увеличение высоты конструкции, характеристики теплоизоляции.

Популярные материалы

Пенополистирол. Вспененный полимерный материал. Он отличается хорошими теплотехническими показателями, небольшим весом и демократичной ценой. Плиты не гниют и не пропускают влагу. Недостатком пенополистирола можно считать сравнительно небольшие звукоизоляционные показатели.

Ведущие производители предлагают специальный утеплитель под теплый пол с бобышками. Благодаря специальным выступам укладка труб водяного пола не представляет особого труда. Материал отличается повышенными прочностными показателями, имеет защиту от конденсата. Также в продаже имеются фольгированные маты.

Фольгированная минеральная вата. Утеплитель под водяной теплый пол предлагается в виде рулонов или плотных плит. Он изготавливается из природного сырья и относится к классу негорючих материалов. Особой популярностью пользуются базальтовые маты, которые отличаются высокой стабильностью формы. При работе с ними выделяется минимальное количество вредной для организма пыли. Главным недостатком минераловатных утеплителей считается повышенная чувствительность к влаге. При намокании они теряют свои изоляционные свойства. Наличие фольгированного слоя снижает эту вероятность.

Натуральная пробка. Теплоизоляцию для водяного теплого пола изготавливают из коры пробкового дерева. Методом прессования получают тонкий рулонный материал толщиной 3-4 см и плотные маты. Утеплитель характеризуется:

  • безопасностью – утеплитель экологичен и гипоаллергенен;
  • хорошими показателями тепло- и звукоизоляции;
  • устойчивостью к процессам гниения и разрушения грызунами;
  • стабильностью геометрии;
  • водонепроницаемостью.

Практически единственный недостаток натуральной пробки – высокая стоимость.

Пенофол. Этот вид теплоизоляции для теплого водяного пола изготавливается на основе вспененного полиэтилена. Слой полимера покрывается с одной (тип А) или двух (тип В) сторон алюминиевой фольгой. Также предлагается самоклеящаяся модификация (С). Если планируется заливка бетонной стяжки, то в системе теплого пола следует использовать разновидность ALP – фольгированный слой ламинирован покрытием из полиэтилена.

Имеющийся в структуре воздух препятствует потерям тепла, а металлическая поверхность способствует его отражению в помещение. Общая толщина утеплителя не превышает 10 мм. Компактные рулоны легко транспортировать и укладывать.

Металлизированная лавсановая пленка. Негорючий утеплитель для пола, который отличается идеальными отражающими показателями. Материал инертен к агрессивным химическим веществам и микроорганизмам.

Гидроизоляционные показатели гарантируют защиту системы от проникновения влаги из подвального помещения или грунта. Пленка отличается упругостью, имеет достаточную прочность к деформации, переносит высокие нагрузки.

Металлизированный слой часто дополняется вспененным полиэтиленом толщиной от 2 до 10 мм. Это улучшает теплоизоляционные показатели, но снижает класс горючести материала. Лавсановая пленка выдерживает без разрушения и деформации температуры до +90 °С. Это позволяет укладывать трубы непосредственно на нее.

Основные характеристики утеплителей приведены в таблице:

Утеплитель ПоказателиПенополистиролМинвата фольгировПробкаПенофолЛавсановая пленка
Теплопроводность, Вт/м·К0,0336-0,0350,035-0,0450,036-0,0420,037 — 0,0520,031-0,037
Влагопоглощение %0,2-0,40,1-0,210,35-0,70,1-0,2
Паропроницаемость, мг/м·ч·Па0.050,49-0,600,2-0,60.0010.001
Горючесть, классГ1-Г4НГГ1Г1Г1
Срок службы, лет50-100более 50 лет20-25
Диапазон рабочих температур, °С-50 – +85от -200 до +700от -200 до +130от -40 до +95-60 — +100
Коэффициент звукопоглощения, %85-9052
Шумопоглощение, дБ23-2810-12 для черной, 16-20 для белой20-32

Виды и характеристики утеплителей для теплых полов

Чтобы сохранять тепло и направлять его на обогрев напольного покрытия используют утеплители. В современном строительстве существует несколько видов утеплителей для водяных теплых полов, каждый из которых имеет свои достоинства и недостатки.

Минеральная вата

Этот материал является одним из самых распространенных материалов. Он имеет довольно демократичную цену и некоторые достоинства:

простота монтажа – важно при укладке материала своими руками;
теплоизоляция;
термостабильность – материал длительное время не теряет своих свойств.
экологичность;
звукопоглощение.

Существует, однако, и недостаток, который имеет минеральная вата. В ее составе может содержаться фенол, который для человека очень вреден.

Следует отметить тот факт, что вреден этот материал только в открытом виде. Под напольным покрытием или под слоем пароизоляционной пленки минеральная вата совершенно безопасна.

Пенопласт

Всем известный материал является широко применяемым во время работ по утеплению. Достаточно часто он используется и для теплых полов.

Пенопласт можно применять не только в уже построенном доме, но и при укладке монолитной плиты фундамента. В пенопластовые маты большой толщины монтируется система теплого пола и инженерная разводка. После этого все заливается бетоном.

Фольгированный утеплитель

Это утеплитель является комбинированным материалом, имеющим обе или одну сторону, покрытую фольгой с прослойкой алюминия.

Это идеальное средство для сохранения тепла. Кроме того, до девяноста семи процентов составляет у этого утеплителя эффект отражения тепла.

Виды фольгированного утеплителя:

  • фольгированный пенополистирол;
  • покрытая фольгой минеральная вата;
  • фольгированный вспененный полиэтилен;
  • базальтовый утеплитель, покрытый фольгой.

Как утеплитель для теплого водяного пола идеально подойдет фольгированный пенополистирол. При работе с ним не требуется специальных познаний и дополнительных усилий.

Утеплитель выбран, теперь можно приступать к основным работам.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Монтаж утеплителя под систему водяного теплого пола

Существует две распространенные технологии монтажа: по грунту и на бетонное основание.

Способ монтажа по грунту

Этот способ применяется при обустройстве теплых полов в частном доме. При этом стоит заметить, что все работы проводятся на этапе строительства. Этот способ заключается в применении большого количества теплоизоляционных материалов:

  • Начинать утепление необходимо сразу после возведения стен и монтажа кровли.
  • Дно котлована разравнивается и засыпается гравием (не менее 20 см).
  • Затем идет слой песка (5–10 см), который необходимо тщательно утрамбовать.
  • Теперь необходимо уложить несколько слоев гидроизоляции. Для этого подходит очень толстая полиэтиленовая пленка. Монтаж производится внахлест, стыки заклеиваются скотчем.
  • Затем засыпается слой 20–25 см керамзита – гранул запеченной глины. Этот материал обладает высокой прочностью и хорошими теплоизоляционными характеристиками.
  • Керамзит утрамбовывается и на него ложится армирующая сетка, которая заливается грубой цементной стяжкой.
  • На черновую стяжку укладывается еще один слой гидроизоляции.
  • Затем производится укладка выбранного утеплителя и труб для системы водяного теплого пола.
  • Затем трубы заливаются чистовой цементной или гипсовой стяжкой, которая тщательно выравнивается и затирается.
  • После высыхания производится монтаж напольного покрытия.

Метод укладки на бетонное основание

Такой метод применяется при наличии готового бетонного основания, например, плиты межэтажного перекрытия. Технология проведения монтажа теплого пола в этом случае следующая:

  • Прежде всего, необходимо снять старое напольное покрытие и цементную стяжку, расчистив, таким образом, бетонную плиту.
  • Следующим шагом будет обследование основания и заделывание всех обнаруженных дефектов: трещин, щелей и сколов.
  • После этого можно устанавливать гидроизоляцию. Этот слой необходим, поскольку бетон имеет свойство накапливать влажность.

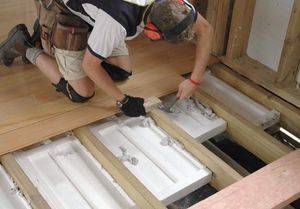

  • Теперь необходимо произвести монтаж деревянных брусков, которые выполняют функцию каркаса для утеплителя.
  • В пространство между лагами устанавливается утеплитель, на который монтируются трубки для системы водяного отопления.
  • Затем на деревянные бруски набивается напольное покрытие: фанера или доски. На них, в свою очередь, производится монтаж чистового покрытия: ламината, линолеума или другого материала.

В заключение стоит отметить, что обустройство теплого водяного пола – довольно трудоемкое мероприятие. Оно требует серьезного и взвешенного подхода на каждом этапе монтажа. Но самым ответственным моментом все же является монтаж утеплителя, поскольку именно от этого зависит эффективность всей системы.

Для чего нужно утеплять систему теплого водяного пола

В любой инструкции по монтажу водяного теплого пола для самостоятельных мастеров указывается, что необходимо задействовать утеплитель.

Стяжка, уложенная поверх изолирующего слоя, приобретает свойства цельного передающего тепло элемента, имеющего большую площадь поверхности.


Основное предназначение изоляционного слоя – равномерно распределять тепло в обогреваемой комнате, препятствуя его утечке через плиты перекрытия

Благодаря равномерному распределению энергии, упорядоченный конвекционный тепловой поток начинает двигаться с одной скоростью и в одном направлении. Как результат, равномерно распределенные тепловые волны не будут на полу образовывать холодные и горячие участки, создавая для домочадцев максимально комфортные условия.

К тому же, благодаря направлению потоков теплого воздуха по одному курсу можно снизить затраты электроэнергии на эксплуатацию системы, сохранив при этом ее мощность неизменной.

Современные теплоизоляционные маты оснащены удобными защелками в виде бобышек, с помощью которых укладку с последующей фиксацией труб можно произвести быстро и при этом надежно.

В сооружении теплоизоляционного слоя под водяные системы напольного обогрева используются рулонные мягкие и жесткие плитные материалы. Рулонные проще в укладке, но менее эффективны по теплотехническим критериям:

  • Среди плитных вариантов теплоизоляции чаще всего применяется экструдированный пенополистирол, структура которого практически исключает впитывание и удержание влаги;
  • Организация утепляющего компонента системы пола из неэкструдированного пенополистирола, т.е. пенопласта, требует обязательного устройства гидроизоляции поверх слоя, что необязательно делать применяя полученный методом экструзии материал;
  • Для облегчения процедуры устройства трубопровода напольного обогрева лучше, если на внешней поверхности плит есть разметка;
  • Самым простым и удобным в работе вариантом утепления сейчас являются полистирольные плиты с выпуклым рельефом, выполняющим массу полезных функций;
  • Бобышки полистирольных матов позволяют четко и быстро установить трубы теплого пола согласно выбранной схеме, играют роль разметки;
  • Рельеф полистирольных плит служит опорой для фанеры или гипсоволоконных плит при выполнении сухой стяжки;
  • На участках, в пределах которых невозможно соблюсти расчетный шаг при укладке, используется теплоизоляция для труб, исключающая зональный перегрев поверхности;

Способы и правила укладки труб

Не вдаваясь в подробности скажем, что наиболее выгодный и правильный во всех отношениях вариант — использование при монтаже водяного теплого пола металлопластиковых или полипропиленовых труб.

Важный момент — выбор способа укладки труб. Фактически их всего два:

  1. «Змейка». При этом методе укладки нагретая жидкость поступает в систему у внешней стены, и постепенно охлаждается при движении по контуру. Из-за этого возникает дисбаланс — в начале контура температура поверхности пола будут выше, а в конце, соответственно, значительно ниже. Вариантом решения этой проблемы является увеличение мощности нагнетающего насоса или укладка труб в виде двойной «змейки»;
  2. «Улитка». Благодаря тому, что при этом способе укладки труб теплого водяного пола происходит чередование холодных и горячих потоков, температура будет практически одинаковой по всей площади помещения.

В разных случаях предпочтение отдается разным способам укладки. В небольшом помещении выгоднее использовать «улитку», так как она проще монтируется (все изгибы трубы составляют угол в 90 градусов) и для обеспечения циркуляции жидкости требуется насос меньшей мощности (стоит он соответственно дешевле).

В помещениях больших размеров, где укладывается несколько контуров теплого пола, укладка змейкой позволяет сделать их одинаковой длины. Это, в свою очередь, обеспечивает более простую балансировку системы.

При планировке раскладки труб следует опираться на следующие правила:

  • Вдоль наружных стен помещения трубы должны быть уложены плотнее, чем на остальной площади, чтобы компенсировать потери тепла, а отступ от стены должен составлять не менее 15 см;
  • Расстояние между трубами не должно быть менее 10 см, так как это не эффективно с точки зрения расхода материалов, а также чревато появлением эффекта теплового моста, когда температура жидкости во всей системе станет одинаковой, чего быть не должно;
  • Шаг укладки труб греющего контура водяного теплого пола не должен превышать 25 см;
  • Крайне не рекомендуется делать тепловые контуры длиной более 100 м, так как это чревато большими гидравлическими потерями. Оптимальная длина контура составляет 50-60 м.

На просторах интернета можно встретить немало способов крепления труб перед заливкой бетонной стяжки, однако мы рассмотрим только самые распространенные из них.

  1. Если в качестве утеплителя используются профильные теплоизоляционные плиты, то труба просто укладывается на нужном расстоянии между выступами посредством нажима ногой;

    Монтаж труб на плиты утеплителя

  2. Если в качестве утеплителя был выбран материал с гладкой поверхностью, например, плиты экструзированного полистирола, на него могут быть наклеены специальные монтажные пластмассовые планки;

    Укладка труб на монтажную планку

  3. Третий способ — крепление к арматурной сетке с ячейками 5×5 или 10×10 см. Она укладывается поверх утеплителя, на нее ложатся трубы, которые фиксируются на сетке с помощью обычной проволоки или пластиковых хомутов.

    Крепление труб к арматурной сетке на хомуты

Уложенную на утеплитель сетку ни в коем случае нельзя считать армирующем слоем стяжки, так как, находясь в самом низу, она не перенимает никаких нагрузок.

Монтаж труб теплого пола начинают от подающего коллектора. Очень рекомендуется делать контур из цельной трубы, так как сочленения увеличивают возможность появления протечек.

Количество контуров определяется главным образом геометрией помещения — если оно сложное (имеет форму буквы Г, П, либо какую-то другую) или вытянутое (одна из стен длиннее 8 м или отношение ширины к длине меньше чем 1:4), то понадобится укладка деформационного шва.

Делают его из той же демпферной ленты, которая укладывается на теплоизоляцию, и делит помещение на сектора. В каждый сектор должен быть уложен свой контур теплого пола, а в местах пересечения ими ленты, трубы должны быть уложены в металлические или пластиковые гильзы.

Исходя из вышесказанного, еще на этапе планирования необходимо просчитать количество контуров, чтобы приобрести коллектор с нужным количеством входов-выходов.

Виды систем устанавливаемых на стену

Электрические греющие полы бывают кабельными и инфракрасными. В них регулировка и контроль за температурой производится при помощи терморегулятора.

Нагревательный мат на стене

Кабельные

Кабельные системы представляют собой обычный провод, который может быть одножильным или двужильным. При укладке кабельного пола на стене, провод укладывается по схеме «улитка» или «змейка».

Один из видов кабельного обогрева — маты, это тот же одно- или двужильный нагревательный кабель, который закреплён на специальном полотне. Поэтому, маты легче в монтаже, их достаточно просто раскатать на поверхности.

Срок эксплуатации греющих устройств кабельного типа достаточно длительный. По уровню потребления электроэнергии они сравнимы с обычными электроприборами. Но у кабельного отопления есть существенный недостаток — электромагнитное излучение.

Инфракрасные

В инфракрасных системах обогрев осуществляется за счёт длинноволновых инфракрасных излучений, которые исходят от карбоновых элементов. Данное отопление экологически безопасно, так как не излучает электромагнитных волн.

Инфракрасный способ обогрева бывает:

  1. Плёночный. Карбоновые пластины, запаянные в полиэстер. Плёнка лёгкая, и имеет малую толщину, поэтому произвести монтаж данной системы достаточно легко.
  2. Стержневой. Карбоновые стержни, закреплённые на специальной сетке. Стержневые системы ещё называют интеллектуальными, поэтому они имеют высокую стоимость.

Технология укладки

Технология и особенности укладки

Последовательность действий по укладке матов для теплого пола напрямую зависит от вида используемого утеплителя.

При настиле любой разновидности необходимо соблюдать общие требования:

Под матами обязательно устраивается гидроизоляция. Это может быть пленочное покрытие поверхности основания пола, изоляция обмазочного или проникающего типа

Важно исключить капиллярное проникновение влаги снизу, а также создать барьер, который не допустит протечки вниз, если вдруг нарушится целостность трубы контура.
По всему периметру комнаты и на деформационных разрывах обязательно проклеивают демпферную ленту.
Маты укладывают на гидроизолированную поверхность и скрепляются между собой замковыми соединениями (если они предусмотрены конструкцией).
Тонкие и легкие маты требуют фиксации к полу. Это можно провести с использованием клея

Но категорически запрещено использовать для этого металлический крепеж – пострадает и гидроизоляция пола, и прочностные характеристики мата.
Если применяются плоские маты (плиты), не имеющие замковый соединений, их также целесообразно приклеить к поверхности пола. Стыки между листами необходимо проклеить поверху водостойким скотчем.
Первый мат уложите так, чтобы две стороны, на которых нет замков, примыкали к стене. Соответственно последующие маты будут своими замками вкладываться поверх близлежащего мата. Если требуется подрезка, то можем воспользоваться разметкой на оборотной стороне, которая также дублируется с внешней.
При укладке следите, чтобы маты были прижаты к демпферной ленте. Если такой технической возможности нет ввиду неровностей стен или углов неправильной формы, идеально восполнить расстояние каким-нибудь материалом, допустим монтажной пеной, то есть таким, который способен заполнить эти швы. Это позволит избежать растекания «молочка» при заливке бетоном.
Демпферная лента должна быть из мягких материалов. Это может быть пенополистирол или пенопласт. В идеале, чтобы не было экструдированных материалов, потому что у стяжки тогда в процессе расширения, после нагрева не будет возможности куда-то расширяться, она просто встанет в тупик.
Дальнейший ход укладки матов – в разбежку, поскольку это обеспечит прочность конструкции.

Укладка труб: правила и нюансы

Особенности укладки труб

Переходить к укладке труб теплого пола можно только после полного закрытия всей поверхности помещения матами. Трубу можно укладывать с помощью двух приемов: улиткой или змейкой.

Более эффективный метод — улитка, так как мы в процессе закладки труба закручивается, и за счет этого равномерно распределяется тепло. При такой схеме укладки нет разницы температуры между подающей и обратной линией. Если использовать метод змейки, сначала теплоноситель поступает в подающую линию и в процессе циркулирования теплоносителя он же отдает это тепло, а на обратке остается подстывший теплоноситель, и если он находится в каком-то помещении, то может быть недогрев.

Как только труба теплого пола полностью уложена, дополнительная фиксация не требуется. Бобышки имеют форму с обратным углом, потому на 50 метров трубы может быть достаточно одной якорной скобы.

Завершающий этап укладки – испытания: опрессовка системы. Ее можно сделать как гидравлическим путем, так и пневматическим. В первом случае закачиваем водой, во втором – воздухом. Оптимальны гидравлические испытания.

Далее можно приступать к обустройству стяжки после выставления маяков и соответствующих приготовлений, а именно обеспечение строительной готовности. Трубу оставляют под давлением и заливают раствором.

Профильные системы

Растущим спросом пользуются специализированные профильные системы – маты, изготовленные из экструдированного пенополистирола. Технология гидропеллетной штамповки позволяет получить панели определенного размера и профиля. Панели могут иметь ламинированное внешнее покрытие. Профилированные края панелей позволяют быстро смонтировать цельное теплоизолирующее покрытие. С лицевой стороны на панелях имеются специальные фигурные выступы, между которыми легко укладывать трубы отопительного контура, при этом не требуется использовать дополнительные крепления. Это значительно упрощает и ускоряет монтажные работы. Профильные системы выпускаются в виде панелей различной толщины – от 10 до 34 мм. Единственным их недостатком является высокая стоимость.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
