Маты для теплого водяного пола: советы по выбору + руководство для укладки

Маты для теплого водяного пола

Существует целый ряд матов для теплого водяного пола, все они обладают разными характеристиками и находятся в разных ценовых категориях. Рассмотрим их основные виды:

Фольгированные маты На ценнике в магазине помимо этого названия можно увидеть “Фольгированная подложка под теплые полы” или “пенофол со светоотражающим покрытием”.

Из названия несложно догадаться, что их основной рабочий элемент – это светоотражающая поверхность.

Подобный вид матов является хоть дешевым, но далеко не самым лучшим вариантом, он не подойдет для цокольных этажей, но будет являться хорошим решением, когда важно сэкономить 3 – 4 сантиметра жизненного пространства. Фольгированные маты под теплые водяные полы укладываются на основание отражающей поверхностью вверх

Монтаж труб проходит прямо поверх такой подложки. После монтажа можно сразу проводить стяжку

Фольгированные маты под теплые водяные полы укладываются на основание отражающей поверхностью вверх. Монтаж труб проходит прямо поверх такой подложки. После монтажа можно сразу проводить стяжку.

  • Пленочные маты

    Пленочные маты для теплого пола являются более продвинутым решением, нежели фольгированные, их теплоизолирующие свойства на порядок выше за счет использования более современных полимеров чем пенофол. Конструкционные особенности позволяют использовать их как подложку для теплого пола под ламинат. Кроме того монтаж труб теплого пола будет упрощен наличием специальной разметки и системой креплений (ламелей) для труб. Стяжка также может укладываться поверх пленочных матов для теплого водяного пола без использования промежуточных слоев.

  • Плоские маты из пенополистирола

    Они же маты из пенопласта, обладают высоким классом звукоизоляции, но имеют ряд недостатков, к которым относится низкая устойчивость к повреждениям и химическая чувствительность к составу стяжки. В связи с низкой химической устойчивостью подложки для теплого пола из пенополистирола необходимо перед прокладкой труб уложить вторым слоем полиэтиленовую пленку высокой плотности.

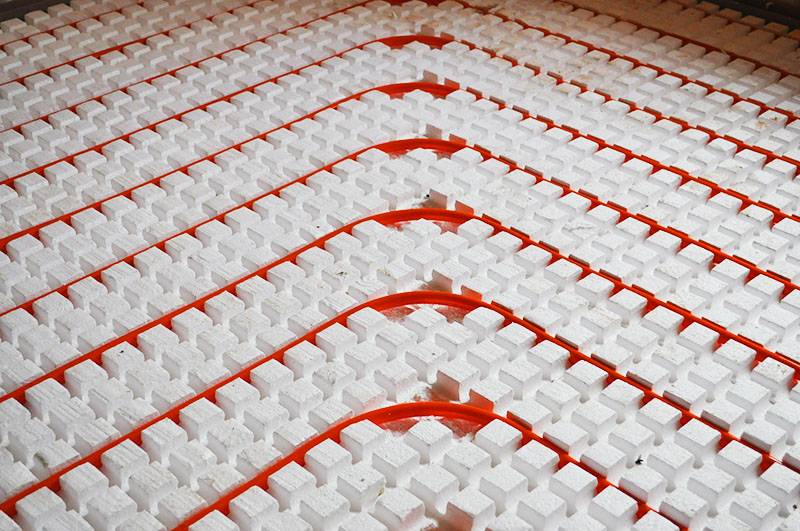

  • Специальные маты с бобышками.

    Цена на подложку для теплого пола с бобышками выше чем у матов из пенополистирола, однако она оправдывает себя на более поздних этапах монтажа.

    Подложка с бобышками под теплый пол является одним из лучших решений и обладает рядом преимуществ: ряды фигурных выступов упрощают монтаж труб

  • не требуется дополнительной фиксации труб
  • не требует дополнительных слоев перед укладкой стяжки
  • сопутствует равномерному распределению теплопроводящих элементов конструкции
  • обладает высокой шумо, тепло и гидроизоляцией

Прочие виды подложек

Помимо специализированных подложек широкое применение получили такие материалы как пробковые маты и плиты из ДСП и ОСП, однако стоит заметить, что подобные материалы хоть и обладают высокими теплоизоляционными и звукоизоляционными характеристиками, их применение в качестве подложки под теплый водяной пол экономически не выгодно, поскольку они требуют дополнительных мер для пароизоляции, что влечет за собой дополнительные траты.

Комбинированная подложка под водяной теплый пол

Допустимо использовать сразу 2 вида утеплителя, уложенные слоями, так например одновременное применение фольгированных и плоских матов даст двойной эффект в теплоизоляции, где фольгированное покрытие будет выполнять отражающие свойства, а пенополистирол теплоизолирующие.

Подобный вид комбинации не единственный, все чаще используются комбинации из матов с бобышками, металлического профиля и гипсоволоконного листа.

Технология укладки

Технология и особенности укладки

Последовательность действий по укладке матов для теплого пола напрямую зависит от вида используемого утеплителя.

При настиле любой разновидности необходимо соблюдать общие требования:

Под матами обязательно устраивается гидроизоляция. Это может быть пленочное покрытие поверхности основания пола, изоляция обмазочного или проникающего типа

Важно исключить капиллярное проникновение влаги снизу, а также создать барьер, который не допустит протечки вниз, если вдруг нарушится целостность трубы контура.
По всему периметру комнаты и на деформационных разрывах обязательно проклеивают демпферную ленту.
Маты укладывают на гидроизолированную поверхность и скрепляются между собой замковыми соединениями (если они предусмотрены конструкцией).
Тонкие и легкие маты требуют фиксации к полу. Это можно провести с использованием клея

Но категорически запрещено использовать для этого металлический крепеж – пострадает и гидроизоляция пола, и прочностные характеристики мата.
Если применяются плоские маты (плиты), не имеющие замковый соединений, их также целесообразно приклеить к поверхности пола. Стыки между листами необходимо проклеить поверху водостойким скотчем.
Первый мат уложите так, чтобы две стороны, на которых нет замков, примыкали к стене. Соответственно последующие маты будут своими замками вкладываться поверх близлежащего мата. Если требуется подрезка, то можем воспользоваться разметкой на оборотной стороне, которая также дублируется с внешней.
При укладке следите, чтобы маты были прижаты к демпферной ленте. Если такой технической возможности нет ввиду неровностей стен или углов неправильной формы, идеально восполнить расстояние каким-нибудь материалом, допустим монтажной пеной, то есть таким, который способен заполнить эти швы. Это позволит избежать растекания «молочка» при заливке бетоном.
Демпферная лента должна быть из мягких материалов. Это может быть пенополистирол или пенопласт. В идеале, чтобы не было экструдированных материалов, потому что у стяжки тогда в процессе расширения, после нагрева не будет возможности куда-то расширяться, она просто встанет в тупик.
Дальнейший ход укладки матов – в разбежку, поскольку это обеспечит прочность конструкции.

Укладка труб: правила и нюансы

Особенности укладки труб

Переходить к укладке труб теплого пола можно только после полного закрытия всей поверхности помещения матами. Трубу можно укладывать с помощью двух приемов: улиткой или змейкой.

Более эффективный метод — улитка, так как мы в процессе закладки труба закручивается, и за счет этого равномерно распределяется тепло. При такой схеме укладки нет разницы температуры между подающей и обратной линией. Если использовать метод змейки, сначала теплоноситель поступает в подающую линию и в процессе циркулирования теплоносителя он же отдает это тепло, а на обратке остается подстывший теплоноситель, и если он находится в каком-то помещении, то может быть недогрев.

Как только труба теплого пола полностью уложена, дополнительная фиксация не требуется. Бобышки имеют форму с обратным углом, потому на 50 метров трубы может быть достаточно одной якорной скобы.

Завершающий этап укладки – испытания: опрессовка системы. Ее можно сделать как гидравлическим путем, так и пневматическим. В первом случае закачиваем водой, во втором – воздухом. Оптимальны гидравлические испытания.

Далее можно приступать к обустройству стяжки после выставления маяков и соответствующих приготовлений, а именно обеспечение строительной готовности. Трубу оставляют под давлением и заливают раствором.

Пошаговая укладка одножильного термомата

Если вы задумали монтаж теплого пола своими руками и выбрали в качестве базовой электросистемы одножильный термомат, то стоит иметь ввиду, что он укладывается в строгом соответствии с технологическим циклом, имеющим вполне определенную последовательность:

Прежде всего надо будет составить план монтажа или монтажный план, как говорят специалисты. И не стоит слушать тех, кто называет эту операцию лишней.
Потом монтируются распределительные/установочные коробки, а также (согласно составленного предварительно монтажного плана) устанавливаются трубки для термодатчика.
Необходимо будет также обеспечить качественную теплую стяжку пола. И можно использовать:
жесткую теплоизоляционную плиту толщиной в 2-3 см;
пенопласт;
жесткие пробки;
или пенополистирол.

Проверяется сопротивление электрического мата, а затем — его раскрой. Стекловолокнистую сетку нужно будет разрезать под особенности имеющейся планировки
Сделать это очень просто, ведь у материала нет ни лица, не изнанки, важно только не перебить кабель

Поэтому при укладке теплого пола с использованием термоматов вообще редко используют острые и режущие инструменты (кроме того момента, когда с особой осторожностью раскраивают сам мат), стараются работать в обуви с мягкой подошвой и тщательно следят, чтобы не наступить на кабели и не перебить их строительным мусором.
Мат кладется на уже готовую полностью стяжку, являющуюся на данном этапе рабочей поверхностью
Стекловолокнистая сетка, оснащенная тонкокабельной системой, раскладывается по полу так, чтобы отступ от стен составлял не менее 10, а то и 15 см. От батарей придется отступить уже на 15-20 см.

И нужно раскинуть термомат таким образом, чтобы оба его холодных конца выводились к блоку питания

Как уже было сказано выше, электроматовый теплый пол работает с терморегулятором. И лучше (для экономии электроэнергии), если такой регулятор будет оснащен специальным «датчиком пола», показывающим его текущую температуру, но и в ряде моделей автоматически отключающий нагрев, когда показатели перевалят за обозначенную контрольную точку на температурной шкале.

Датчик пола размещается в гофре, которая затем располагается в специально штробированной под нее канве и между кабельными ветками. Он ведь исключительно при таком раскладе реагирует на температурные изменения.

Конец гофры обязательно нужно заглушить, чтобы на датчик пола не попало ни капли раствора или, например, клея.
Далее происходит подключение к терморегулирующему устройству — и холодных концов (предварительно укороченных до требуемого размера), и датчика пола.
Квалифицированный плиточник может сразу же приступать к укладыванию кафеля (предварительно вновь проверив сопротивление мата). Но если речь идет о дилетанте, решившем оборудовать теплый пол самостоятельно (да и вообще, если придерживаться точно буквы технологии), то сначала рекомендуется произвести заливку уложенных кабельных матов плиточным клеем. Это делается для того, чтобы избежать повреждения теплых полов во время укладывания кафельного напольного покрытия. Однако клей используется не абы какой, а только специальные клеящие составы на базе эпоксидной смолы, стойко переносящие высокие температуры. Такие клеи при нагревании становятся эластичными и совсем не трескаются.

Клей, которым заливаются тонкокабельные одножильные термоматы, разводится до «сметанной» консистенции, а затем шпателем густо наносится прямо по уложенной сетке из стекловолокна, оснащенной кабельным рисунком. Так, чтобы не оставалось пустот и не было воздушных прослоек. Но толщина такого клеевого покрытия не должна превышать 2,5-5 мм.

Затем необходимо будет дождаться, пока клеевой слой полностью просохнет.

И уже потом начать собственно укладку кафеля на пол.

Термоматы с одножильным кабелем имеют ряд преимуществ перед теми же двужильными. Они:

  • дешевле;
  • тоньше;
  • обладают большей линейной мощностью, а значит и более высокой скоростью нагрева.

Зато у матов с двужильным кабелем, у которых нет второго холодного конца, нет необходимости непременно выводить его к первому. А значит, отсутствуют особенные требования, предъявляемые к раскрою и укладке таких матов.

О преимуществах матов с двужильным кабелем рассказано в видео-обзоре:

Как выбрать маты для тёплого водяного пола – рекомендации нашей редакции

Чтобы не ошибиться при покупке, выбирая подходящий вариант, стоит обратить внимание на:

  • уровень гидроизоляции;
  • способность конкретной модели выдерживать статическую и динамическую нагрузку;
  • диаметр труб, подходящий для укладки на данный вид;
  • требования к помещению, в котором будут выполняться монтажные работы.

Для первого этажа стоит выбрать маты либо фольгированные пенополистирольные блоки. От рулонных материалов следует отказаться. Из-за низких гидроизоляционных характеристик они также станут не лучшим вариантом для вторых этажей, так как в случае утечки не смогут удержать влагу. Чтобы полностью застраховаться от протечек, возможно, придётся отдать предпочтение электрическому тёплому полу.

ФОТО: i6.photo.2gis.comВыбор зависит от предъявляемых требований

Советы по укладке теплоизоляции

Несмотря на то, какой вид матов будет применяться для теплого водяного пола, под него необходимо уложить слой гидроизоляции. Это нужно для предохранения нижнего слоя от проникновения капель влаги, а также для создания прочного барьера, способного предотвратить залитие нижних этажей здания в случае протечки труб.

Гидроизолятором может служить плотная полиэтиленовая пленка, битумная обмазка или проникающая гидроизоляция.

Если используется пленка, то ее необходимо приклеить к стенам демпферной лентой. Эта же лента монтируется по всему периметру помещения после укладки матов.

Монтаж профильных матов осуществляется достаточно легко, специальные замки способствуют быстрой и качественной сборке теплоизолирующего материала

Самый простой вариант укладки – при использовании профильных матов. Их нужно уложить на слой гидроизоляции и скрепить между собой при помощи замкового соединения. Затем в промежутки между бобышками прокладывается трубопровод выбранным способом укладки, и легким нажатием ноги трубы фиксируются в нужном положении.

Монтаж плоских полистирольных плит тоже не вызывает особой сложности. Панели либо скрепляются замками, либо просто приклеиваются к гидроизолятору, а их стыки фиксируются водостойким скотчем.

Замковое соединение позволяет просто и очень быстро скрепить между собой плиты из полипропилена

Больше всего вопросов по укладке вызывает рулонный утеплитель. Он кладется таким образом, чтобы сверху находился фольгированный слой. Теплоизолятор также нужно приклеить к основанию, а стыки между плитками соединяются монтажной лентой.

Затем на него наносится разметка, и укладываются трубы. Фиксация трубопровода производится при помощи хомутов или клипс.

Для скрепления рулонного материала используется специальная фольгированная лента, которая фиксирует полотна и герметизирует стыки между ними

Сложность укладки заключается в том, что тонкий и легкий утеплитель очень подвижен. Поэтому нужно очень аккуратно производить его стяжку, чтобы не сдвинуть закрепленную на нем конструкцию.

Следует учесть, что при укладке матов любого вида можно применять только пластиковые крепежные элементы, металлические детали могут повредить целостную конструкцию матов и нарушить их герметичность. Монтаж трубопроводной системы можно проводить только после того, как будут завершены все работы по укладке теплоизоляции.

Источники

  • https://sovet-ingenera.com/otoplenie/teply-pol/maty-dlya-teplogo-vodyanogo-pola.html
  • https://TrubaNet.ru/teplyjj-pol/folga-dlya-tjoplogo-pola.html
  • http://www.teplounion.com/katalog/poverkhnostnoe-otoplenie-i-okhlazhdenie/maty-dlya-teplogo-pola/folgirovannye-maty-detail

Ведущие производители матов для укладки водяного тёплого пола

Качественную продукцию предлагают многие отечественные и зарубежные производители. При наличии выбора внимания заслуживает продукция, выпущенная под товарными знаками:

  • Oventrop. Немецкая компания предлагает плиты с бобышками, для сухой укладки. Выпускает рулонные утеплители, а также складные в полипропиленовой плёнке. Размеры матов с бобышками для тёплого пола данного производителя 100×100 см². Бывают с термо- и шумоизолирующими свойствами либо без дополнительной изоляции;
  • Rehau. Продукция этого немецкого производителя довольно востребована на рынке. Особенно пользуются спросом плиты с бобышками;
  • Энергофлекс. Российский производитель предлагает широкую модельную линейку, позволяющую подобрать оптимальный вариант;
  • Экопол. Утеплители от российского производителя отличаются высоким качеством исполнения.

ФОТО: erggroup.ruКачественные маты есть у многих производителей

Монтаж теплого пола электрического с использованием термоматов

Если в качестве будущего напольного покрытия выбрана кафельная плитка, то кабельный нагревающий мат — лучшее решение для обустройства теплого пола.Такие термоматы могут быть одножильными или же двужильными:

  1. Первый кладется на подготовленную стяжку и отлично нагревает напольное покрытие до максимально комфортной температуры. Отличительная особенность одножильных термоматов — это два, так называемых, «холодных конца», длиной от 2,5 до 5 м.
  2. Второй (двужильный) укладывается практически под любое финишное покрытие на пол. Это электросистема с много большей, нежели у одножильной, теплоотдачей. Имеет 2 конца — один «глухой», другой «холодный». В монтаже такой теплый пол чрезвычайно прост и гарантирует обогрев всего помещения, а не какой-то одной его части.

Недостатки теплого пола

К сожалению, в многоэтажных домах, построенных десятилетия назад, сделать водяной теплый полводы будет довольно сложно – такие квартиры (вернее, отопительная система в них) просто не приспособлены для этого технологического решения. Если такой пол будет установлен, то в зимний период соседи пожалуются на холод в квартире. Да и владелец жилья вряд ли будет доволен показателями температуры у себя дома. Управляющая компания тоже, скорее всего, не даст разрешения на монтаж теплого пола. В этом случае лучше всего укладывать электрический подогрев напольного покрытия – он в разрешении не нуждается.

Электрический теплый пол

Укладка


специальное пленочное покрытие

На сам слой гидроизоляции кладутся маты, которые крепятся между собой замками, расположенными по бокам плит. Другие утеплители с небольшим весом и толщиной могут фиксироваться с помощью клея. Крепление гвоздями или саморезами исключено, поскольку таким нарушается целостность и прочность как самого мата, так и гидроизоляция пола. Если он фольгированный, то на стыках нужно проклеить специальную ленту, что позволяет добиться максимальной герметичности.

Что же касается пластин, у которых отсутствует система пазов, то их следует класть максимально плотно друг к другу, а еще лучше – посадить на клей.

Завершив покрытие поверхности пола, нужно будет провести разметку (если требуется) и приступить к монтажу трубопровода.

Маты из пенополистирола и их разновидности

Пенополистирол тоже должен обладать определёнными характеристиками, чтобы система отопления работала эффективно:

  1. Во-первых, плотность материала должна быть в 40 кг на 1 м³. Только тогда система будет устойчива к большим нагрузкам.
  2. Во-вторых, материал практически не проводит тепло, поэтому обеспечивает минимальные тепловые потери.
  3. Из-за ячеистой структуры и других физических характеристик пенополистирол создаёт отличную звукоизоляцию.
  4. От внешних воздействий пенопласт защищает ламинированное покрытие и центрирующие замки, находящиеся на торцах панелей. Из-за хорошего сцепляемого свойства матов возникновение зазоров практически невозможно.
  5. Шаг установки и размеры матов могут быть различными.

Маты под тёплый пол водяной из пенополистирола имеют свои преимущества:

  • Они выполнены по европейским стандартам качества. Во время производства используется самозатухающее сырьё.
  • Сверху пенополистирола можно укладывать мокрую и полусухую стяжку.
  • Не деформируются, так как материал довольно прочный.
  • Имеют фиксаторы, которые дают возможность осуществлять быструю установку трубопровода.
  • Установка трубопровода отопления делается по разметке, наносящейся на поверхность. Это содействует быстрому распределению теплоэнергии в помещении.
  • Прекрасные физические характеристики.
  • Как уже говорилось выше, им свойственна звукоизоляция и термоизоляция.
  • Не несут вреда для человеческого организма.
  • Они не подвержены гниению, не пропускают влагу и не разбухают.
  • Пожаробезопасны и выдерживают минусовую температуру 180 °C и повышенную до 180 °C.

Маты, которые выпускаются индивидуально для укладки на них трубок системы тёплых полов, – удобное решение. На поверхности плиты имеют бугорки (бобышки). Между ними несложно пропустить трубные витки.

Плиты из пенополистирола могут быть следующими:

  1. Экструдированные (ЭПС).
  2. Беспрессовые (ПСБ).
  3. Прессовые (ПС).

Они могут быть также гладкими, рельефными, фольгированными и не фольгированными.

Рассмотрим подробнее каждый вид.

Фольгированные маты для тёплого пола

Фольгированные маты. Могут быть выполнены и иметь в составе минеральную вату, полистирол, базальтовое волокно, вспененный полиэтилен и т.п. С одной стороны маты укрывают фольгой. Теплоизолирующая подложка имеет разную толщину (в зависимости от типа изделия). Если это плиты из вспененного полиэтилена, то толщина будет от двух до десяти миллиметров. Если же плиты содержат базальтовое волокно, то толщина может составлять от двадцати до ста миллиметров.

При установочных работах маты укладывают фольгой вверх (для лучшего отражения тепла).

Плиты фольгированные со вспененным полиэтиленом редко применяют для монтажа на первых этажах, где в доме есть ещё подвал. В данном случае нередко выбирают базальтовые волокна.

Фольгированные маты с базальтовым волокном

Плёночные маты. При производстве применяется очень прочный пенополистирол. Снаружи плита с одной стороны имеет фольгу, её покрывают плёнкой из полимеров.

На поверхность плёнки наносят координационную сетку, которая делает монтаж контура нагрева более лёгким. Это позволяет сэкономить время на монтаж и произвести его своими руками.

Хорошая плотность материала даёт возможность острым скобам для закрепления гибких труб прочно удерживаться.

Маты Энергофлекс Energofloor Tacker

Профильные маты. В Интернете можно даже встретить такое название, как маты для тёплого пола с бобышками.

Они специально предназначены для монтажа труб тёплых полов и являются на данный момент самыми удобными. Они тоже выполняются из пенополистирола, только уже по методу гидропеллентной штамповки. Это делает маты очень плотными и надёжными для удержания формы труб. Бобышками называют элементы, которые расположены на верхней плоскости.

Монтажный мат Rehau Varionova

Они могут быть в виде цилиндра, параллелепипеда или других фигур. Выпуклости находятся на таком расстоянии друг от друга, что труба фиксируется очень прочно и для этого не требуется дополнительных элементов крепежа. Контур в момент укладки и заливки стяжки не сместится.

Мат с бобышками для тёплого пола – это конструкция из пенополистирола высокой прочности, поэтому он способен выдерживать динамические и статистические нагрузки. Такие плиты производятся без покрытия, но всё же лучшим решением будет покупка изделий, которые покрыты крепкой плёнкой из полимеров.

Ещё одно преимущество профильных матов в простоте укладки труб. Монтаж можно осуществлять вручную без посторонней помощи. Для этого нужно всего лишь аккуратно вставлять трубы в промежутки между выпуклостями.

Виды и особенности

Выпускается несколько типов матов, различающихся материалом, способом крепления труб, предназначением для конкретных видов помещений. Каждый имеет некоторые преимущества и недостатки.

Фольгированные

Изготавливаются из вспененных полимеров ( полиэтилена, пенофола), с одной стороны покрыты слоем фольги. Застилаются они обязательно фольгированной частью наружу, и по этой поверхности выкладывают трубы для теплоносителя. Полотна подобного утеплителя раскладываются встык. Для обеспечения цельности создаваемой отражающей и гидроизолирующей поверхности стыки рекомендуется проклеить водостойким фольгированным скотчем.

Применение таких матов для укладки водяного пола – не самое удачное решение. Использовать такую подложку возможно лишь в том случае, если основание пола уже имеет достаточный уровень теплоизоляции, а теплый пол рассматривается в качестве дополнения к основной отопительной системе.

Абсолютно не применимы фольгированные мат на первых этажах, под которыми расположены подвалы или цокольные помещения. Неэффективны они также при частном одноэтажном строительстве.

Тонкие маты из экструдированного полистирола

Использование подобных матов позволяет смонтировать теплый пол, который может стать основным источником обогрева. Плоские маты из экструдированного полистирола (ЭППС) толщиной 40÷50 мм с фольгированным покрытием вполне применимы для водяного теплого пола, но с некоторыми оговорками. Важна высокая плотность ППС – около 40 кг/м3. Данный материал не имеет гидрозащиты, поэтому потребуется перед укладкой труб застилать его полиэтиленовой пленкой.

Небольшое неудобство на некоторых матах такого класса – отсутствие разметочных линий. Их придется наносить самостоятельно. При этом крепление труб осуществляется очень просто – с помощью специальных скоб.

Маты из ЭППС с покрытием

Более совершенный, по сравнению с предыдущим, вид. ЭППС маты изготавливаются из материала повышенной прочности. Помимо фольгированного слоя, имеют пленочное покрытие с нанесенной разметочной сеткой, существенно упрощающей процесс укладки труб в соответствии с предварительно вычерченной схемой. Подобные маты, сохраняя все достоинства пенополистирольных плит, являются законченной конструкцией – нанесенный на них фольгированный и пленочный слой избавляет от необходимости настилать сверху подложку типа «пенофола».

Такие маты удобны в укладке. Они раскатываются по полу подобно тракторной гусенице, превращаясь в плотную монолитную поверхность без щелей. Для сопряжения соседних рядов предусмотрены специальные пазы – ламели. Крепление труб ЭППС матам осуществляется с помощью скоб или «гребенок».

Пенополистирольные профильные (с бобышками)

Это самый удобный в плане укладки труб водяного теплого пола вариант. Пенополистирольные профильные маты изготавливают по технологии штамповки, что позволяет придать им сложную конфигурацию. На их верхней поверхности имеются фигурные выступы-бобышки различной формы (прямоугольные, цилиндрические, треугольные) высотой от 20 до 25 мм. В образующиеся между бобышками пазы плотно укладываются трубы отопления, получая отличную фиксацию, полностью исключающую смещение труб во время заливки стяжки.

У таких матов – множество достоинств:

  • Плотность используемого при их изготовлении пенополистирола – 40 кг/м3, что позволяет им с легкостью выдерживать все механические нагрузки.
  • Теплопроводность материала невысока. Они отлично удерживают тепло, не допуская ненужного нагрева межэтажных перекрытий или залитого основания пола.
  • Физические характеристики и сложная ячеистая конфигурация матов делает их великолепными шумопоглотителями – помещение получает дополнительную звукоизоляцию.
  • Специальная система торцевых центрирующих замков матов позволяет собрать маты в сплошную поверхность, без зазоров по стыкам, способных пропускать влагу.
  • Размещение выступов позволяет строго выдерживать шаг укладки трубы – от 50 мм и более, с расстоянием, кратным 50.

Укладка на лаги

Монтаж теплого пола на лаги производится немного иначе. С точки зрения строительных технологий он несколько сложнее предыдущего — основные несущие лаги пола или перекрытия использовать затруднительно, и приходится на черный пол настилать дополнительные бруски в качестве вторых лаг. Однако если черный пол подшивается к основным лагам снизу — их вполне можно использовать в качестве опорных точек для настила матов или укладки кабеля электрического теплого пола.

Между верней плоскостью лаг и черным полом обязательно устраивается теплоизоляция, а при необходимости — и гидроизоляция перед ней. На верхние плоскости лаг настилается монтажная сетка, а уже к ней прикрепляется греющий кабель или нагревательные маты. Высота пространства между верхней плоскостью теплоизоляции и монтажной сеткой (то есть высота лаг) должна быть не менее 30 мм во избежание перегрева деревянных элементов.

При укладке кабеля на монтажных пластинах необходимость в сетке отпадает — пластины крепятся непосредственно на лаги. Порядок остальных слоев сохраняется. Теплоотражающий слой при монтаже электрических теплых полов на лаги обычно не применяется — его роль играет верхний слой теплоизоляции; тем не менее, укладка такого слоя лишней не будет.

Укладка кабеля

В обоих случаях кабель рекомендуется укладывать таким образом, чтобы он не пересекался с поверхностью лаг. Если этого избежать невозможно — в местах пересечения необходимо делать пропилы до верха теплоизоляции и обкладывать прорези слоем фольги. При этом кабель не должен иметь физический контакт с нижней плоскостью чистового покрытия — он должен обогревать образующуюся между лагами воздушную подушку.

Толщина чистового покрытия не должна превышать 24 мм, в противном случае эффективность электрического теплого пола начинает резко снижаться. Ковролин используется только в случае острой необходимости — уж очень низкая у него теплопроводность… линолеум тоже рекомендуется применять в самом крайнем случае — уж очень велик риск при его механическом повреждении заодно повредить и нагревательные элементы теплого пола.

Укладка фольги под тёплый пол

Монтажные работы по установки подложки на пол с системой обогрева включают в себя несколько этапов.

Укладка нагревательного кабеля на фольгу. Watch this video on YouTube

Подготовительные мероприятия

Приступая к установке подложки с фольгой под тёплый пол, следует подготовить инструменты, которые понадобятся в работе. Нужно запастись:

  • ножом или ножницами;
  • рулеткой;
  • алюминиевым скотчем.

Помимо этого, следует купить необходимое количество выбранного вида фольгированного утеплителя.

Монтаж на цементную стяжку

Укладка подложки под нагревательное устройство выглядит следующим образом:

  1. Основание очищается от пыли и мусора. Если на плите есть неровности и трещины, они замазываются специальным раствором, который обязательно должен высохнуть, прежде чем устанавливать подложку.
  2. Подготавливается отражатель — он нарезается необходимой длины.
  3. Укладывается материал от угла помещения вплотную к стене, отражающей поверхностью вверх. На основу матов точечно осуществляется нанесение клея.
  • Раскладываются следующие полосы в стык.
  • Обрабатываются швы при помощи алюминиевого скотча, это исключит образование щелей, что обеспечит качественную тепло и влагоизоляцию.

После, можно переходить к укладке отопительной системы и напольного покрытия (линолеума, паркета, ламината).

Кроме того, при заливке стяжки из бетона на кабельный или водяной тёплый пол, качество подложки из алюминиевой фольги значительно понижается. Ведь бетон при соприкосновении с фольгой разъедает её, тем самым, она теряет свои свойства.

Укладка на дерево

Если основание из дерева, то лучше брать утеплитель на самоклеящейся плёнке. При наличии обычной подложки, можно использовать двухсторонний скотч для фиксации.

Процесс работы следующий:

  1. Подготавливается основа: убирается пыль и мусор. Можно обработать поверхность шлифовальной машинкой.
  2. Чтобы древесина сохранилась лучше, она обрабатывается антисептическим средством.
  3. Когда грунтовка высохнет, раскатывается утеплитель, он обычно бывает в рулоне, отрезается нужный размер. Укладывается материал отражающей поверхностью вверх, снимается защитная пленка, и утеплитель придавливается к полу. Полосы стелются в стык, не должно быть зазоров.
  4. Стыки проклеиваются фольгированным скотчем.

Производится монтаж нагревательных элементов и напольного материала.

Подложка — это обязательное слой пирога тёплого пола, особенно при строительстве частного дома или в квартирах на первом этаже. А если использовать утеплитель с фольгированным слоем, то система будет функционировать на много эффективнее.

Какую функцию выполняет теплоизоляция

При обустройстве водяной системы отопления самой важной задачей является минимизировать тепловые потери и направить все тепло непосредственно в помещение, где установлена конструкция. Если просто проложить трубы на основное перекрытие, то толку от этой системы будет очень мало, поскольку большая часть тепловой энергии пойдет вниз, в подвал или к соседям на нижнем этаже

Если просто проложить трубы на основное перекрытие, то толку от этой системы будет очень мало, поскольку большая часть тепловой энергии пойдет вниз, в подвал или к соседям на нижнем этаже.

Для решения этой задачи как раз и предназначена теплоизоляция, которая, с одной стороны является преградой для поступления холодного воздуха из подвала (если система устанавливается в частном домовладении), а с другой – служит для сохранения и равномерного распространения тепла по всей комнате.

Правильно подобранная и установленная теплоизоляция позволяет исключить потерю тепловой энергии и перенаправить теплые потоки, идущие из греющих труб, вверх, в сторону помещения. Кроме того, утеплитель не дает скапливаться конденсату и препятствует образованию плесени на стенах

Выбирая тот или иной материал, необходимо ориентироваться на его исходные характеристики и особенности помещения

Классические виды утеплителей, которые повсеместно использовались раньше – эковата и пенопласт. Собственно и сейчас недорогая стоимость этих материалов все еще привлекает к себе очень экономных покупателей.

Однако прогресс не стоит на одном месте, и производители предлагают более практичные и удобные теплоизоляционные материалы – специальные маты для водяного пола.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
