Устройство сливной ямы: популярные схемы проектирования + разбор правил определения глубины

Материалы: из чего сделать выгребную яму

Самые распространенные материалы для изготовления стенок выгребных ям – бетонный раствор, готовые кольца, кирпич или блоки. Из заводских резервуаров – пластиковые ПВХ емкости, еврокубы.

Монтаж полимерного бака

Малый вес позволяет установить емкость любого размера без помощи специалистов. Монтаж выполняют на подготовленное основание: песчаную подушку или бетонную плиту, установленную на дне. Для дополнительной фиксации пластиковые баки якорят – привязывают к основанию строительными или брезентовыми ремнями. Перед засыпкой котлована обязательно набирают до половины объема воды, чтобы не произошло сдавливания стенок.

Расчет количества и размеров колец для приемного колодца

По заранее просчитанному объему выбирают размер колец для выгребной ямы. Заводские изделия выпускают в диаметрах до 200 см. Соответственно, при выборе герметичной конструкции подбирают максимальный диаметр, чтобы не превысить допустимую глубину.

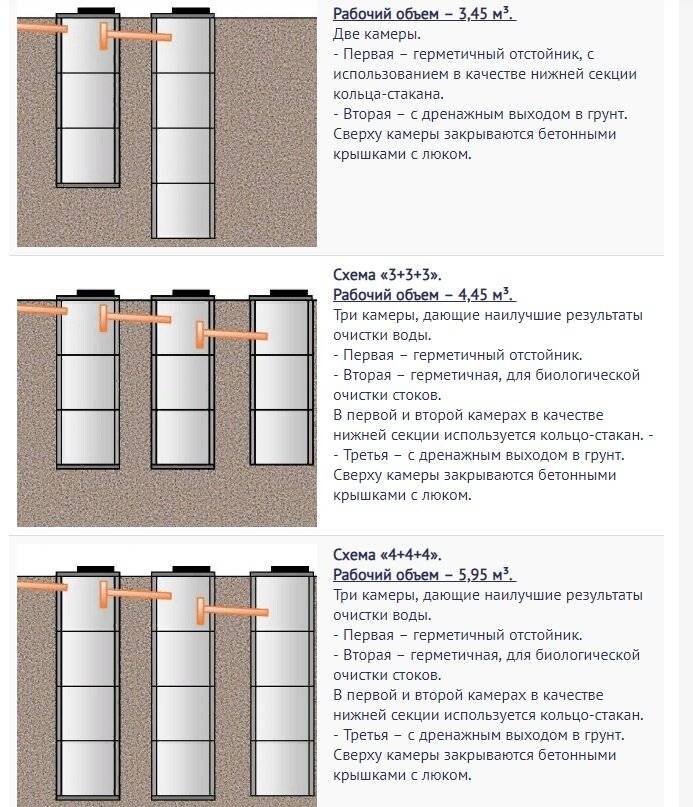

Емкость из заводских колец

Чтобы упростить процесс обустройства канализации, выбирайте сборные изделия:

Герметичные кольца с дном для укладки без основания – в котлован.

Стеновые изделия с замками позволяют нарастить необходимую высоту без дополнительной герметизации.

Горловины с крышками и встроенными лестницами – для организации доступа к внутренней части.

Альтернатива: кирпич и бетонный раствор

Если устройство приемника происходит одновременно с другими строительными работами на участке, то вместо готовых емкостей используют стандартные материалы – раствор и кирпич. Бетонный раствор – материал, который может быть применен для заливки ямы любого типа. Кирпич – пористый материал, который желательно использовать только для фильтрационных емкостей без дна.

Кирпичная двухкамерная яма с дном

Расчет количества кирпича для обустройства выгребной ямы осуществляют по аналогии с расчетом для строительства стен. После выбора типа кладки просчитывают периметр сооружения и квадратуру каждой стенки. Умножают на количество кирпича в кладке на квадратный метр.

Пошаговое руководство по обустройству сливной ямы из кирпича

Лучший вариант водоотвода для жилого дома – септик. Кроме экономии на регулярной откачке, система практически не требует ухода. При оборудовании стандартной выгребной ямы старайтесь задействовать технику – копать вручную котлован на 15 – 20 кубометров не стоит. Если планируете установку фильтровальной конструкции, предварительно получите профессиональную консультацию: кроме штрафа за оборудование приемника запрещенного типа, можно навсегда испортить воду в скважине.

Обустройство и запуск работы ямы

Самостоятельное обустройство автономной канализации должно выполняться в соответствии с санитарными нормами:

  • Диаметр канализационной трубы равен 10 см.
  • Глубина прокладки в почве не меньше 120 см.
  • Уклон трубы по направлению к сточной яме — 3-4%.
  • Дно накопителя обустраивается в сторону люка. Обязательное требование — установка газоотводящей трубы диаметром 10 см на высоту 60 см над уровнем почвы.
  • Обязательная гидроизоляция герметичных сточных ям.

Выбор места для установки автономного очистного сооружения должен быть обоснован почвоведческими и геодезическими данными, характеристиками проб грунта

Важно также учитывать уровень водоносных горизонтов.. При соблюдении всех требований автономная канализация будет обеспечивать экологическую безопасность, отсутствие неприятных запахов, удобное обслуживание. При соблюдении всех требований автономная канализация будет обеспечивать экологическую безопасность, отсутствие неприятных запахов, удобное обслуживание

При соблюдении всех требований автономная канализация будет обеспечивать экологическую безопасность, отсутствие неприятных запахов, удобное обслуживание.

Регулярное проведение ассенизации и дополнительных профилактических мер исключит сложности при эксплуатации выгребной ямы любого типа.

Как очистить выгребную яму или туалет в частном доме своими руками

Как откачать выгребную яму — заказ и стоимость машины

Что делать при быстром наполнении выгребной ямы

О бактериях для выгребных ям и туалетов — какие лучше для септиков

Фекальный насос погружной с измельчителем — описание, характеристики

Правила сжигания мусора во дворе частного дома и ТБО на заводе

Проведение земельных и строительных работ

В любом случае, строительство сливных ям начинается с земельных работ, так как необходимо подготовить резервуар для сооружения отстойника.

Самый простой вариант строительства – установка герметичной пластиковой емкости. Для этого копается резервуар необходимой глубины и траншеи для прокладки канализации.

Верхнюю часть грунта стоит сохранить для обратной засыпки или распределения по участку. А вот суглинок, камни и песок придется вывозить с участка.

Затем в готовую яму устанавливается емкость, к которой подводятся трубы.

Несколько сложнее построить сливную яму из кирпича.

В этом случае, также сначала необходимо подготовить резервуар.

В том случае, если строится герметичная сливная яма (а в большинстве случаев, в жилых поселках разрешается строить именно такой вид накопительных резервуаров), необходимо произвести бетонирование дна.

Для этого нижнюю часть резервуара качественно уплотняют, затем заливают раствором, приготовленным из щебня, песка, цемента и воды.

К дальнейшему строительству можно будет приступить только после того, как раствор окончательно застынет.

В том случае, если строится сливная яма с фильтрацией (например, при строительстве бани, в которой не будет туалета), на дно укладывается слой песка и щебня, чтобы вода могла свободно проходить.

Далее постройка сливной ямы продолжается выкладкой стен из кирпича.

Причем лучшим вариантом является керамический кирпич, который не разрушается под действием воды.

П постройке фильтрующей ямы кирпич укладывают так, чтобы между рядами образовывались отверстия примерно в 5 см.

Если требуется постройка герметичной ямы, то стены изнутри дополнительно покрываются раствором, предотвращающим протечку воды.

Пространство между стенами ямы и котлована заполняют глиной (для герметичных ям) или песком и щебнем (для фильтрующих ям).

Достаточно распространенный вариант строительства – сливная яма из колец.

В этом случае, не придется делать кладку, то есть процесс строительства ускоряется.

Единственный недостаток этого варианта – вес колец. Для их установки приходится привлекать кран-манипулятор или иную подъемную технику.

Как происходит монтаж сливной ямы при использовании колодезных колец?

Все работы можно разбить на этапы:

  • Выкапывается яма глубиной один метр и такого диаметра, чтобы кольцо могло свободно встать в нее.
  • В нее опускается первое кольцо (при помощи подъемной техники).
  • Сверху установленное кольцо промазывается цементным раствором и на него устанавливается второе кольцо. Количество колец зависит от того, какова запланированная глубина сливной ямы. Стандартные кольца имеют высоту один метр, поэтому, если планируется строить яму глубиной три метра, нужно будет приобрести три кольца.
  • На верхнее кольцо будет установлена бетонная крышка и отверстием для люка.

В результате проведения этих работ получается своеобразная «башня» из колец, которую требуется опустить вниз. При выполнении работы вручную, требуется привлечение хотя бы одного помощника.

Первый строитель опускается на дно ямы и начинает копку котлована.

Второй, оставаясь наверху, будет принимать ведра с грунтом.

По мере извлечения грунта башня из колец начнет проседать под собственным весом. В результате, весь резервуар окажется внизу.

Для герметизации стыков между кольцами и дна ямы используют цементный раствор и обрабатывают поверхности битумом.

При постройке фильтрующих ям, следует использовать готовые кольца с перфорацией в стенках. В этом случае, дополнительной гидроизоляции дна и стенок не требуется.

Завершающим этапом строительства является укладка плиты перекрытия и установка люка.

Определение объема выгребной ямы для расчета глубины

Когда делается расчет объема выгребной ямы, необходимо исходить из того, что отстойник для туалета должен быть вместительным. Благодаря этому его можно будет чистить гораздо реже. Ранее действовала норма — 0,5 кубометра на одного проживающего в доме человека. Но с появлением посудомоечных и стиральных машин, а также другой бытовой техники, подключаемой к канализации, этого количества стоков явно недостаточно.


Когда рассчитывается объем выгребной ямы для частного дома, необходимо знать, сколько кубометров отходов вывозит ассенизаторская машина за один вызов, поскольку оплата берется, исходя из количества ходок.

Порядок строительства

Устройство сливной ямы в частном доме своими руками, независимо от выбора материала, осуществляется по общему алгоритму:

  1. Рассчитывается необходимый объем накопителя: данный параметр зависит от частоты пользования, количества проживающих, наличия или отсутствия душа, бани, бытовой техники – стиральной, посудомоечной машин и прочих нюансов. Общепринятая норма стоков – 0,5 м3 на человека. Но лучше сделать сливную яму с запасом: нормальным считается приемник стоков объемом 6 кубов на семью, состоящую из трех человек.
  2. Определяется уровень грунтовых вод на участке. Если на нем обустроен колодец, вопрос решается просто. При его отсутствии придется бурить скважину – до воды доходить не обязательно. Помните ограничение — глубина ямы не должна превышать трех метров? Достаточно пробурить скважину метров на пять, и вы поймете, угрожают ли вашему сооружению подземные воды.
  3. Выбирается материал для строительства накопителя.
  4. Определяются форма и геометрические размеры ямы. Для монолита или кирпичной кладки обычно выбирается форма параллелепипеда, для ж/б колец или покрышек – цилиндрическая. Размеры рассчитываются в соответствии с необходимым объемом сооружения.

    Если вы решили выкопать и обустроить сливную яму без дна, то для лучшего дренажа при обкладке ее стен между кирпичами можно оставить зазоры

  5. Производятся земляные работы: снимается плодородный грунт, роется котлован. Если участок неблагоустроен, можно воспользоваться экскаватором. При наличии садовых растений лучше эту работу выполнить вручную. Два человека могут справиться с ней в течение двух дней. Глубина котлована должна превышать аналогичный размер будущего накопителя на толщину подушки.
  6. В зависимости от выбранного материала сооружаются дно и стенки сливной ямы. Стены должны выступать над уровнем земли миллиметров на триста.
  7. Сверху яма накрывается крышкой.

В канализационных накопителях образуется взрывоопасный газ. Для его отвода устраивается вентиляция. Ее роль играет труба, выведенная через крышку ямы. Ее размеры регламентированы строительными нормами: диаметр – 100 мм, высота – не менее 600 мм от уровня земли.

Подробнее о том, как сделать сливную яму из покрышек, мы рассказали в отдельной статье-инструкции.

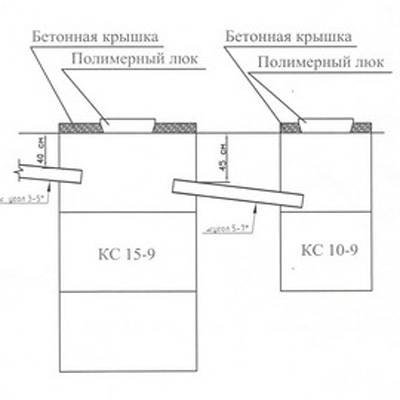

Особенности строительства выгребных ям с использованием бетонных колец .

А если вы готовы рассмотреть вариант септика, то рекомендуем к прочтению этот материал.

Объем выгребной ямы

Одним из основных законов, на котором базируется большая часть норм и требований СанПина, является Федеральный закон № 52-ФЗ («О санитарно-эпидемиологическом благополучии населения» от 30 марта 1999 года»).

Строже всего СанПин регулируются объемы выгребных ям. От среднего суточного количества стоков зависит конструкция сливного резервуара. Конструктивно ямы бывают:

  1. Открытого типа. Они обустраиваются без дна, что позволяет определенной части жидких стоков перетекать в грунтовые воды. Это может негативно сказаться на качестве воды в водоеме, колодце или скважине. Также отмечается негативное влияние стоков на плодородные качества грунта;

  2. Закрытого типа или герметичные. Эти ямы более безопасны в эксплуатации, но они гораздо сложнее в конструировании. Если на участке установлены сточные резервуары с закрытым дном, то можно уменьшить расстояние до фасада жилого дома или колодца на несколько десятков метров. Их целесообразнее обустраивать на небольших участках.

В СанПиН 42-128-4690-88 указаны санитарные нормы для обеспечения благополучия населения. В них говорится, что если суммарный объем стоков не превышает 1 кубический метр в сутки – то допустимо обустройство открытой ямы. Если же стоков больше, то обязательно оборудуется фильтрующее или герметичное дно. Нужно отметить, что в открытых ямах также не разрешается полное отсутствие защиты.

Нормы СанПин достаточно подробно описывают требования к защите подземных вод. Эти требования поданы в постановлении СП 2.1.5.1059-01 от 2001 года

Особое внимание уделяется конструкции нижней части сточной ямы. Санитарными организациями требуется обустройство фильтрующего дна, которое состоит из:

  1. Песчаной подушки;
  2. Щебневой подушки;
  3. Каменной прослойки, в которой используются строительные материалы различной фракции.

Подчеркивается, что если в доме проживает более 4 взрослых людей и установлена бытовая техника, подключенная к канализации, то нужно конструировать многокамерную яму или септик. Это резервуары с более высокой степенью защиты от заражения окружающей среды сточными токсинами.

Пример многокамерной ямы

Правила и нормы обустройства выгребной ямы в Украине несколько отличаются от российских. Согласно украинскому законодательству, выгребная яма может выполняться исключительно закрытого типа из прочного, водонапорного материала. В любом другом случае Вы не сможет её узаконить и подвержены штрафам, вплоть до судебного приказа убрать резервуар с участка.

Составляющие ливневки и их виды

Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:

Колодец. Он должен быть большого объема. Насколько большого, зависит от количества осадков, размеров крыши и участка, с которых собирается вода. Чаще всего делают его из бетонных колец. От водяного его отличает только необходимость сделать дно. Можно для этого поставить вниз кольцо с дном (есть заводские), а можно залить плиту самостоятельно. Еще вариант — пластиковые колодцы для дождевой канализации. Их закапывают на требуемую глубину, якорят (приковывают цепями) к залитым бетонным площадкам — чтобы не «всплыл». Решение хорошо тем, что нет нужды беспокоиться о герметичности швов — такие сосуды полностью герметичны.

Люк над ливневым колодцем. Лучше всего взять кольцо и отдельный люк (пластиковый, резиновый или металлический — выбор ваш). В этом случае можно вкопать кольца так, чтобы верхний край установленной крышки был на 15-20 см ниже уровня грунта. Под установку люка придется выкладывать из кирпича или заливать из бетона горловину, зато газон, посаженный сверху, будет хорошо себя чувствовать и не будет отличаться по цвету от остальной посадки. Если взять готовую крышку с люком, грунта можно насыпать всего 4-5 см

На таком слое почвы газон будет отличаться и по цвету, и по густоте, обращая внимание на то, что находится под ним. Точечные дождеприемники

Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Из ставят под водосточными трубами, в самых низких точках площадки. Корпуса дождеприемников могут быть пластиковыми и бетонными. Бетонные применяют при устройстве ливневки глубокого заложения. Их ставят один на один, добиваясь требуемой высоты. Хотя сегодня есть уже и надстраиваемые пластиковые дождеприемники.

Линейные дождеприемники или дренажные каналы. Это пластиковые или бетонные желоба. Эти устройства устанавливаются в местах  наибольшего количества осадков — вдоль свесов крыши, если не сделана система водостоков, вдоль пешеходных дорожек. Могут устанавливаться под водостоки в качестве желобов. Этот вариант хорош, если при строительстве отмостки вокруг дома не заложили трубы для отвода воды. В таком случае приемники ставят за пределами отмостки, и второй конец лотка подсоединяется к нему. Это — способ сделать ливневую канализацию, не разрушая отмостку.

Пескоуловители. Специальные устройства, в которых осаждаться песок. Ставят обычно пластиковые корпуса — они недорогие, но надежные. Их устанавливают на некотором расстоянии друг от друга на протяженных участках трубопровода. В них осаждается песок, другие тяжелые вкрапления. Эти устройства периодически надо чистить, но это намного удобнее, чем чистить всю систему.

Решетки. Для того, чтобы лучше уходила вода, отверстия в решетке должны быть крупными. Они бывают:
чугунные, вариант неплохой, но краска дольше 2-3 лет не держится даже на самых дорогих;
стальные — самый плохой вариант, так как очень быстро ржавеют;
из алюминиевых сплавов — самые долговечные и имеющие стабильно хороший внешний вид, но и самые дорогие.

Трубы. Для ливневой канализации лучше всего ставить полиэтиленовые трубы для наружного использования (рыжего цвета). Их гладкие стенки не позволяют скапливаться осадкам, также они имеют большую проводящую способность чем трубы аналогичного диаметра из другого материала. Еще применяют чугунные и асбестовые трубы. Немного о диаметре труб для ливневки. Он зависит от количества осадков, разветвленности системы. Но самый минимальный диаметр — 150 мм, а лучше — больше. Трубы укладываются с уклоном не менее 3% (3 см на метр) в сторону дождеприемников, а затем — в сторону колодца.

Ревизионные колодцы. Это небольшие пластиковые или бетонные колодцы, которые ставят на протяженном участке трубопровода, в местах разветвления системы. Через них, при необходимости, чистят трубы.

Не всегда ливневая канализация в частном доме содержит все эти устройства, но из них можно построить систему любой конфигурации и сложности.

https://youtube.com/watch?v=2lnlbpiI6JE

Устройство герметичной конструкции

Есть множество вариантов сделать выгребную яму. Это удобно, чтобы удовлетворить различные потребности владельцев дачи. Воспользуйтесь заводскими изделиями, чтобы канализационная яма прослужила вам в течение многих лет. Схема выгребной ямы из бетонных колец предполагает использование кругов и опорных плит. Монтаж осуществляется быстро. Выгребная яма в частном доме сможет полностью удовлетворять потребности жильцов: бетонные кольца на рынке реализуются в большом ассортименте. Можно легко подобрать круги с нужным диаметром.

При монтаже следует соблюдать следующий порядок:

  1. Выкапывают яму. Для выполнения земляных работ обычно нанимают экскаватор;
  2. Укладывают основной круг. Устанавливают последующие кольца. С этой работой справятся специалисты. Здесь требуется привлечение специальной техники. Экскаватор нужен для устройства дна, кольца будет опускать вниз кран-манипулятор. Предпочтительнее применять в строительстве цельные изделия;
  3. Последний круг должен возвышаться над грунтом на 20 или 30 см.

Устройство выгребной ямы из бетонных колец требует привлечения опытных профессионалов и спецтехники.

Выгребная яма с переливом – прекрасная замена центральной канализации в районах, где ее нет. У сооружения имеются следующие достоинства:

  • редкая откачка с помощью ассенизаторской техники;
  • возможность использовать воду во второй раз, чтобы поливать зеленые насаждения;
  • отсутствие плохих запахов;
  • возможность использовать воду в больших объемах;
  • отсутствие бульканья и других неприятных звуков из канализационной системы, если яма переполнится.

При желании мастер соорудит выгребную переливную конструкцию самостоятельно. Для этого понадобится разобраться в ее устройстве. 2 ямы-отстойники подсоединяются друг к другу специальным патрубком в виде буквы «Т».

Первая емкость соединяется с домом трубопроводом под углом 1,5 или 2 градуса по направлению к сливу. Крупные частицы опускаются на дно отстойника. Сточная вода течет по Т-образной трубе в другую емкость. В этом отстойнике не предусмотрено наличие дна. Он заполнен геотекстилем вперемешку со слоями из песка, а также щебня с битым кирпичом. Сточная вода проходит сквозь все слои. После очищения она уходит в землю, не причиняя вреда окружающей среде. Рыхлая почва или песчаная дает возможность вторую яму заполнять одним щебнем. Сверху уложите геотекстиль со слоем чернозема. Посадите растения с короткой корневой системой.

Улучшить распад органических отходов помогает добавление в первую яму-септик специальных препаратов, содержащих бактерии. Если в емкость поступает кислород, биопрепарат работает лучше. Поэтому рекомендуется в крышке септика оставлять отверстие.

Первый отстойник строят из бетонных колец, а второй из красного кирпича. Понадобятся канализационные трубопроводы из пластика и Т-образная труба. Вместо последней можно взять уголок. Это необходимо, чтобы предотвратить попадание нечистот из первой емкости во вторую.

Если канаву приходится рыть вручную, тогда воспользуйтесь таким способом. Установите первое бетонное кольцо на то место, где будет яма-отстойник. Залезьте внутрь изделия и копайте по кругу. Вес кольца заставит его опускаться. Когда бетонное изделие сравняется с землей, на него устанавливают второе. Продолжайте копать. Ненужная земля высыпается в ведро, которое поднимает ваш помощник, стоящий сверху. После завершения установки колец подведите к емкостям трубы. Зубило и молоток помогут вам проделать отверстия в бетонных кольцах.

Пластиковая выгребная яма – это сооружение, которое мастер создает без посторонней помощи. При монтаже избегайте перепадов труб и крутых поворотов. Когда невозможно проложить прямой трубопровод, тогда угол поворотов делайте тупым. Такая конструкция позволяет избежать засоров. Позаботьтесь о том, чтобы ассенизаторской машине было удобно подъезжать, когда стоки накопятся, и понадобится откачать выгребную яму. Начерченная схема поможет создать грамотный проект для локальной канализации.

Яма для канализации своими руками из б/у автомобильных покрышек – бюджетный способ создать комфортные условия для проживания. Если объем сточных вод невелик, то эта конструкция идеальная: она доступна и практична. Монтаж не представляет сложностей. Однако разобрать конструкцию из покрышек своими руками трудно. Прослужит самоделка не более 15 лет.

https://youtube.com/watch?v=kiT65mIE0p0

ПОСМОТРЕТЬ ВИДЕО

Правила и нормы для строительства выгребных ям

В соответствии с СанПин выгребная яма 42-128-4690-88 от 5.08.88 года:

  1. Сооружение должно находиться на территории частного домовладения, стоки с которого в нем скапливаются.
  2. Расстояние до центрального водовода должно быть не менее 10 м, от колодца с питьевой водой не менее 20 м.
  3. Расстояние до фундамента своего или соседского дома должно быть не менее 10 м, до домовладений соседа 8-10 м.
  4. Глубина выгребной ямы зависит от близости грунтовых вод, но она не может быть более 3 м.

Как видим, выгребная яма СанПин должна находиться в некотором отдалении от построек, водопроводов и колодцев.

Если этого не соблюдать, могут возникнуть проблемы не только с соседями.

При близком расположении к фундаменту здания, со временем может произойти подтопление и фундамент разрушиться, что нам совсем не надо.

Если не соблюсти норму по расположению от питьевых систем, они могут стать непригодными.

Это связано с тем, что как бы мы не стремились сделать яму герметичной, некоторое количество все равно просочится в землю. А если стоки попадут в питьевую воду, всем понятно, что произойдет.

Так же не стоит забывать и о нормах СНиП. Для выгребных ям надо руководствоваться документом 2.04.03.-85.

Правила выяснили, теперь предлагаем узнать, как делается расчет объема выгребной ямы.

Сливная яма – часть автономной канализации

Для сбора бытовых и хозяйственных отходов необходим накопительный резервуар, который нужно регулярно опустошать при помощи спецтехники. Обычно это большая емкость или сооружение, зарытое в землю.

Размеры и формы выгребов могут отличаться, но некоторые составные части должны присутствовать у всех конструкций:

  • резервуар, объем которого соответствует потребностям владельцев дома;
  • сливной вход, через который канализационные стоки поступают в резервуар;
  • технический люк, необходимый для контроля и обслуживания;
  • труба вентиляции, выводящая на безопасную высоту вредные газы.

Часто пренебрегают устройством вентиляции, оставляя для проникновения воздуха внутрь отверстие или щель, а то и вовсе наглухо закупоривая яму. Это неправильно: неприятный запах газов при определенной концентрации еще и опасен.

До сих пор встречаются уличные туалеты-«скворечники», которые полностью заменяют дачную канализацию: они одновременно являются и отхожим местом, и накопителем для пищевых отходов

Все, кто ощущает дискомфорт от прогулок по утреннему холодку, давно уже оборудовали полноценную канализационную сеть. Она включает в себя узлы подключения к унитазу, раковинам, ванне или душу, и трубопровод, соединяющий точки, находящиеся внутри дома, с зарытым неподалеку резервуаром.

Минимальный «дачный» набор, позволяющий регулярно мыться и содержать в чистоте дом – это унитаз + душ + раковина на кухне. Соответственно, канализационная система внутри здания соединяет сантехнические устройства.

Наружная часть системы – труба от стены дома до накопительной емкости. Прямая и относительно короткая труба (но по нормам СНиП не короче 5 м) – это идеальная схема для перемещения сточных вод.

Простейшая схема устройства дачной канализационной системы со сливной ямой. Обязательным дополнением является обустройство дороги – подъезда для ассенизаторской машины

Иногда приходится оборудовать сложные коммуникации, соединяющие несколько рукавов, предположим, для отвода стоков из дома, бани, гаража или летней кухни. Но в данном случае вместо обычной сливной ямы устанавливают септик, который, кроме сбора и накопления, еще и очищает воду, а затем выводит ее для доочистки в грунт (колодец, канаву).

Установка из бочки


Схема септика из бочки. обыкновенная выгребная яма без дна, Неплохим вариантом устройства домашней канализации своими силами выступает выгребная яма из бочки, имеющая естественную очистку сточных вод. Ее целесообразно строить при незначительных объемах стоков (до 1-го кубометра).

Работы проходят в несколько этапов.

1 этап

Используют 200-литровую бочку из металла, не поддающегося коррозии. На боковой стенке проделывают отверстия для дренажа в шахматном расположении при помощи дрели или болгарки. Отверстия рекомендуют делать с шагом 10…20 см. Подготавливают и герметично прикрепляют патрубок к днищу бочки, к нему будет присоединяться сливная труба. Для придания герметичности подойдут силиконовые герметики. Битумной мастикой покрывают место присоединения патрубка. Со всех сторон бочку оборачивают геотекстилем, надежно прикрепляя его бечевкой, которая не поддается гниению. Такие меры помогут избежать попадания в емкость грунта, сохранив эффективность дренажа.

2 этап

На этом этапе роют траншею и укладывают канализационную трубу, обязательно соблюдая некоторый уклон. Котлован роют несколько больших размеров, чем длина и ширина бочки. На дно насыпают щебенку слоем 30 см (или гравий). На полученную подушку устанавливают бочку и присоединяют сливную трубу. Пустоты между бочкой и стенами котлована заполняют также щебенкой или гравием. К входному патрубку бочки подсоединяют канализационную трубу.

Что такое перелив, и для чего он нужен

Для увеличения объёма накопителя его расширяют по горизонтали и увеличивают размеры выгребной ямы.

Например, вместо метрового диаметра кольца берут 1,5 или 2-метровое, сооружают прямоугольную ёмкость из кирпича, монолита 2х2 или 2х3 м, или ставят заводскую модель с несколькими секциями.


Яма увеличенного объёма с тремя камерами


Заводской многогранный железобетонный септик


Выгреб из кирпича с двумя отделениями для перелива

Иногда к выгребной яме-отстойнику присоединяют дополнительные ёмкости для перелива. Получается система из двух или трёх септиков, соединяемых трубами.

Расчет строительных материалов для выгребной ямы

Решая, какой как раз вариант сливной ямы будет применен, принципиально важно учесть, что размер самой ямы должен быть больше устанавливаемого септика. Какие конкретно проекты выгребных ям сейчас значительно чаще возможно встретить и что за материалы в них используются? Вот пара вариантов:

  • монолитная конструкция, выполненная бетона с его армированием;
  • полипропиленовая емкость;
  • конструкция, собираемая из нескольких железобетонных колец;
  • простая кладка из кирпича на цементно-песчаном растворе;
  • септик из еврокубов.

Промышленным методом выпускаются железобетонные кольца, имеющие круглое либо квадратное сечение. Кроме этого для колодца создаются кольца с крышкой, в которую возможно вставить железный люк. После этого вырывается яма, в которую монтируются два либо три кольца. Их накрывают крышкой из бетона, а все стыки герметизируют с обеих сторон. Сверху накладывают слой гидроизоляции, а по окончании крышка засыпается землей.

Верх конструкции способен выдержать кроме того вес грузовика, наехавшего на неё, исходя из этого такие ямы из цементных колец с успехом используются кроме того на проезжей части.

Отводятся сточные воды от дома по трубам, подведенным к яме. Воды стекают самотеком, под землей. Зная диаметр колец, намного легче вычислить количество ямы. К тому же выгребной колодец из цементных колец значительно легче чистить, и срок его работы, при условии соблюдения технологии строительства, может составлять сто лет.

Как вылетает в трубу

В заключение несколько слов о монтаже канализационной трубы, по которой нечистоты поступают в накопитель. Лучше использовать пластиковую, диаметром 100-150 мм. Размещать в траншее ее следует на дренаж, без изгибов, на глубине ниже уровня промерзания почвы (для средней полосы России – 50-70 см). При укладке необходимо выдерживать наклон 2-3 см на погонный метр. Трубу лучше обернуть теплоизоляцией или укрыть сверху, например, кусками пеноплэкса.


Фото: траншея под канализационную трубу

Дело в том, что канализационная труба – своего рода «слабое звено» в системе. Зимой в ней стоки быстро охлаждаются и выпадают осадком на стенках, постепенно сужая диаметр и затрудняя сток. Поэтому специалисты рекомендуют укладывать в ту же траншею трубу-«дублера», на которую можно переключить основную в случае затруднений при сливе. Причем благодаря микрофлоре, обитающей в канализации, работоспособность первой восстанавливается без вмешательства хозяина за 2-3 месяца.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
