Система чиллер-фанкойл — схемы подключения и принцип работы

Устройство и принцип работы системы чиллер-фанкойл

Это оборудование универсально в применении: оно позволяет во все сезоны поддерживать комфортный микроклимат в помещении, вне зависимости от этажности здания, его площади, конфигурации и типа.

Если рассматривать самую примитивную схему работы: в зависимости от заданных пользователем установок радиатор доводчика перемещает жидкость, которая наделяется именно той температурой, что соответствует конкретной поставленной цели. Вода нагревает или охлаждает воздух вокруг рабочего элемента. Вентилятор, в свою очередь, принудительно направляет этот воздух в помещение.

Принцип работы системы чиллер-фанкойл

Усовершенствованные модели также способны смешивать внутренний воздух и уличный. Доводчик пропускает носитель через радиатор, придает ему требуемую температуру в непрерывном цикле. Чтобы устройство не работало «вхолостую», в нем предусмотрены особые обходные трубопроводы, имеющие вентили и термоэлектрические приводы.

Конденсат, неизбежно возникающий на радиаторе, выводится с помощью приемного лотка. Дренажный насос, функционирующий в тандеме с поплавковым клапаном, удаляет из сборника накопленную влагу и направляет ее в приемную трубу, а оттуда – в канализационный сток.

Системы кондиционирования могут иметь воздушное либо водяное охлаждение. По критерию особенностей конденсатора можно найти модели выносного либо встроенного типа. Обогрев может осуществляться с применением теплового насоса или без такового. Далее будут рассмотрены ключевые конструктивные особенности каждого рабочего элемента, входящего в высокопродуктивную связку.

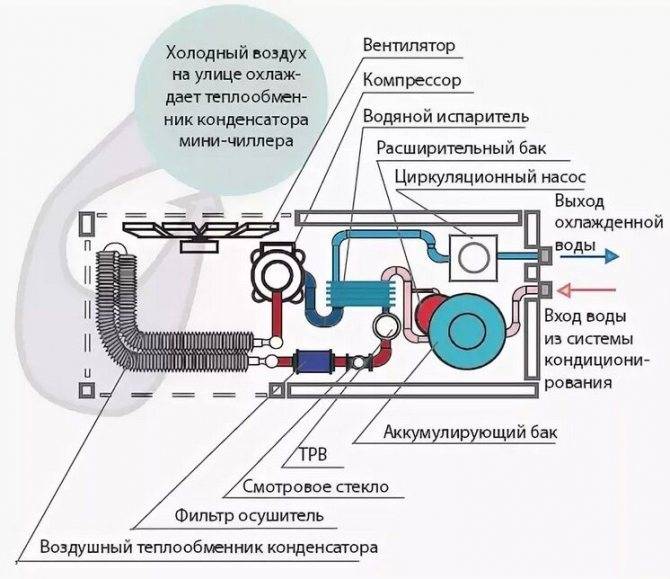

Чиллер – это кондиционер, пропускающий через испаритель антифриз или воду. Жидкость через систему трубопроводов подается к фанкойлам, установленным в отдельных помещениях. Связка работает также, как и сплит-системы. Чиллер и фанкойлы может разделять значительное расстояние – этот показатель зависит лишь от мощности внедренного с схему насосного оборудования. Чиллер работает с несколькими фанкойлами, в зависимости от его производительности устанавливается максимально допустимое число связанных сегментов системы кондиционирования.

Чиллеры бывают парокомпрессионными и абсорбционными. Последние реализуются в высоком ценовом сегменте, они крупные и могут использоваться не во всех типах зданий. Парокомпрессионные модели, в свою очередь, делятся на:

  • наружные (работают на базе осевых вентиляторов, имеют воздушное охлаждение);
  • внутренние (обладают водяным охлаждением, в них устанавливается центробежный вентилятор, обеспечивающий движение воздушных масс);
  • реверсивные (могут работать на охлаждение и нагрев).

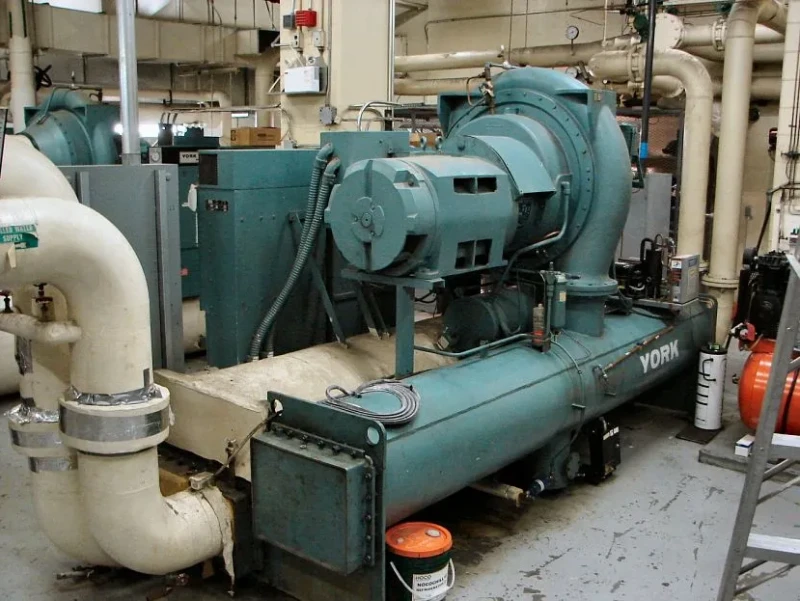

Пример реверсивного чиллера

Фанкойл – это оборудование, принимающее охлажденный носитель, оно отвечает за циркуляцию воздуха в обслуживаемом помещении. Встроенный вентилятор помогает смешивать уличные и внутренние потоки, отправлять в нужном направлении образовавшуюся смесь.

Выделяют несколько видов фанкойлов:

  • напольные;
  • настенно-потолочные;
  • настенные;
  • потолочные.

Пример потолочного фанкойла

Кассетные внутренние блоки способствуют охлаждению, нагреву и равномерному распределению воздушных масс в помещениях, в которых установлено подвесное потолочное оборудование. Благодаря подобному устройству маскируются рабочие элементы системы кондиционирования, сводятся к минимуму сопутствующие шумы. В этом случае воздушные потоки могут распределяться не более чем по 2-4 направлениям.

Канальные фанкойлы монтируют непосредственно в вентиляционную шахту. Для забора воздуха используются обособленные воздуховоды, для вывода отработанных масс применяются каналы, обустроенные за подвесными потолочными сегментами. Подобные модели доводчиков характеризуются высокой производительностью, их активно берут на вооружение при строительстве складов, торговых залов и прочих помещений с большой площадью.

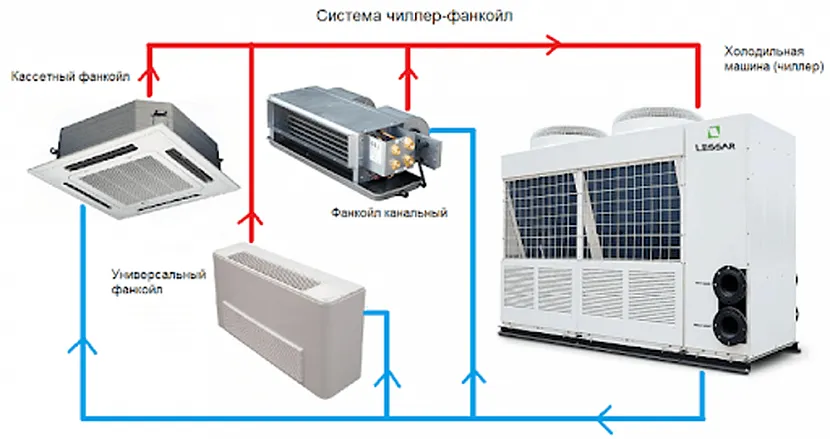

Чиллеры и фанкойлы для центральных систем кондиционирования

Чиллер

Чиллер-фанкойл – разновидность устройств кондиционирования, отличительной особенностью которой является циркулирование между блоками воды (этиленгликоля/пропиленгликоля) как хладагента.

Чиллер – холодильная машина, понижающая температуру жидкости внутри теплоносителя. Устанавливается на крыше, чердачном пространстве, техническом помещении. При установке машины на кровле, необходимо сливать воду из системы перед наступлением холодного времени года.

Фанкойл – внутренний блок устройства, оснащенный вентилятором (fan), теплообменником (coil). Внешне очень похож на блок сплит-системы.

Оборудование может работать в трех режимах: охлаждение, обогрев, охлаждение-обогрев (4-х трубная обвязка).

Модификации внутренних блоков:

  • настенные
  • кассетные
  • канальные
  • напольно-потолочные.

Кратко приведем схемы монтажа.

Основные классы чиллеров

Условное разделение чиллеров на классы происходит в зависимости от типа холодильного цикла. По этому признаку все чиллеры можно условно отнести к двум классам — абсорбционным и парокомпрессорным.

Устройство абсорбционного агрегата

Абсорбционный чиллер или АБХМ для работы использует бинарный раствор с присутствующими в нем водой и бромидом лития — абсорбер. Принцип функционирования — поглощение хладагентом тепла в фазе преобразования пара в жидкое состояние.

Такие агрегаты используют тепло‚ выделяющееся при работе промышленного оборудования. При этом абсорбирующий поглотитель с температурой кипения значительно превышающей соответствующий параметр хладагента‚ хорошо растворяет последний.

Схема функционирования чиллера этого класса следующая:

  1. Тепло от внешнего источника подводят к генератору, где оно разогревает смесь бромида лития и воды. При кипении рабочей смеси хладагент (вода) полностью испаряется.
  2. Пар переносится в конденсатор и становится жидкостью.
  3. Хладагент в жидком виде попадает в дроссель. Здесь он охлаждается‚ а давление падает.
  4. Жидкость поступает в испаритель‚ где происходит испарение воды и поглощение ее паров раствором бромида лития — абсорбером. Воздух в помещении охлаждается.
  5. Разбавленный абсорбент снова нагревается в генераторе, и цикл запускается повторно.

Такая система кондиционирования пока не получила широкого распространения‚ но она полностью созвучна с современными тенденциями‚ касающимися энергосбережения, поэтому имеет хорошие перспективы.

Конструкция парокомпрессионных установок

На базе компрессионного охлаждения функционирует большинство холодильных установок. Охлаждение происходит за счет непрекращающейся циркуляции‚ кипения при низких показателях температуры‚ давления и конденсации хладоносителя в системе замкнутого типа.

В конструкцию чиллера этого класса входят:

  • компрессор;
  • испаритель;
  • конденсатор;
  • трубопроводы;
  • регулятор потока.

Хладагент циркулирует в замкнутой системе. Этим процессом управляет компрессор, в котором газообразное вещество с низкой температурой (-5⁰) и давлением 7 атм поддается компрессии при доведении температуры до 80⁰.

Сухой насыщенный пар в сжатом состоянии уходит в конденсатор, где происходит его охлаждение до 45⁰ при неизменном давлении и превращение в жидкость.

Следующий пункт на пути движения — дроссель (редукционный клапан). На этом этапе давление снижается от значения соответствующего конденсации до предела, при котором происходит испарение. Одновременно понижается и температура приблизительно до 0⁰. Жидкость частично испаряется и образовывается влажный пар.

На схеме изображен замкнутый цикл‚ по которому функционирует парокомпрессионная установка. В компрессоре (1) происходит сжатие влажного насыщенного пара до достижения им давления р1. В компрессоре (2) пар отдает тепло и трансформируется в жидкость. В дросселе (3) понижаются как давление (р3 – р4)‚ так и температура (T1-T2). В теплообменнике (4) давление (р2) и температура (T2) остаются неизменными

Поступив в теплообменник – испаритель‚ рабочее вещество‚ смесь пара и жидкости‚ отдает холод теплоносителю и забирает тепло у холодильного агента‚ подсушиваясь одновременно. Процесс происходит при постоянных показателях давления и температуры. Насосы подают жидкость с низкой температурой к фанкойлам. Пройдя этот путь, холодильный агент возвращается в компрессор‚ чтобы снова повторить весь парокомпрессионный цикл.

Специфика парокомпрессионного чиллера

В холодное время чиллер может работать в режиме природного охлаждения — это называется фрикулинг. При этом теплоноситель охлаждает уличный воздух. Теоретически использовать свободное охлаждение можно при внешней температуре менее 7⁰С. На практике оптимальная температура для этого 0⁰.

При настройке на режиме «тепловой насос» чиллер работает на отопление. Цикл претерпевает изменения‚ в частности, конденсатор и испаритель обмениваются своими функциями. В этом случае теплоноситель нужно подвергать не охлаждению, а нагреву.

Наиболее простыми являются моноблочные чиллеры. В них компактно объединены в одно целое все элементы. Они поступают в продажу укомплектованными на 100% вплоть до заправки хладагентом

Этот режим наиболее часто используют в больших офисах‚ общественных зданиях‚ на складах.Чиллер является холодильным агрегатом, дающим холода больше в 3 раза, чем потребляет. Его эффективность как отопителя еще выше — он затрачивает электроэнергии в 4 раза меньше‚ чем дает тепла.

Устройство и принцип работы системы чиллер-фанкойл

Это оборудование универсально в применении: оно позволяет во все сезоны поддерживать комфортный микроклимат в помещении, вне зависимости от этажности здания, его площади, конфигурации и типа.

Если рассматривать самую примитивную схему работы: в зависимости от заданных пользователем установок радиатор доводчика перемещает жидкость, которая наделяется именно той температурой, что соответствует конкретной поставленной цели. Вода нагревает или охлаждает воздух вокруг рабочего элемента. Вентилятор, в свою очередь, принудительно направляет этот воздух в помещение.

Принцип работы системы чиллер-фанкойл

Усовершенствованные модели также способны смешивать внутренний воздух и уличный. Доводчик пропускает носитель через радиатор, придает ему требуемую температуру в непрерывном цикле. Чтобы устройство не работало «вхолостую», в нем предусмотрены особые обходные трубопроводы, имеющие вентили и термоэлектрические приводы.

Конденсат, неизбежно возникающий на радиаторе, выводится с помощью приемного лотка. Дренажный насос, функционирующий в тандеме с поплавковым клапаном, удаляет из сборника накопленную влагу и направляет ее в приемную трубу, а оттуда – в канализационный сток.

Системы кондиционирования могут иметь воздушное либо водяное охлаждение. По критерию особенностей конденсатора можно найти модели выносного либо встроенного типа. Обогрев может осуществляться с применением теплового насоса или без такового. Далее будут рассмотрены ключевые конструктивные особенности каждого рабочего элемента, входящего в высокопродуктивную связку.

Чиллер – это кондиционер, пропускающий через испаритель антифриз или воду. Жидкость через систему трубопроводов подается к фанкойлам, установленным в отдельных помещениях. Связка работает также, как и сплит-системы. Чиллер и фанкойлы может разделять значительное расстояние – этот показатель зависит лишь от мощности внедренного с схему насосного оборудования. Чиллер работает с несколькими фанкойлами, в зависимости от его производительности устанавливается максимально допустимое число связанных сегментов системы кондиционирования.

Чиллеры бывают парокомпрессионными и абсорбционными. Последние реализуются в высоком ценовом сегменте, они крупные и могут использоваться не во всех типах зданий. Парокомпрессионные модели, в свою очередь, делятся на:

  • наружные (работают на базе осевых вентиляторов, имеют воздушное охлаждение);
  • внутренние (обладают водяным охлаждением, в них устанавливается центробежный вентилятор, обеспечивающий движение воздушных масс);
  • реверсивные (могут работать на охлаждение и нагрев).

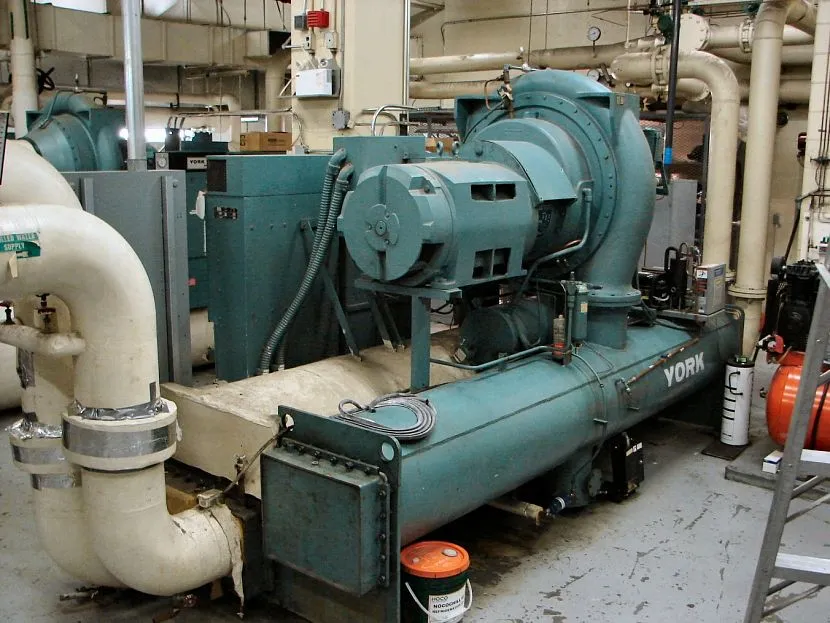

Пример реверсивного чиллера

Фанкойл – это оборудование, принимающее охлажденный носитель, оно отвечает за циркуляцию воздуха в обслуживаемом помещении. Встроенный вентилятор помогает смешивать уличные и внутренние потоки, отправлять в нужном направлении образовавшуюся смесь.

Выделяют несколько видов фанкойлов:

  • напольные;
  • настенно-потолочные;
  • настенные;
  • потолочные.

Пример потолочного фанкойла

Кассетные внутренние блоки способствуют охлаждению, нагреву и равномерному распределению воздушных масс в помещениях, в которых установлено подвесное потолочное оборудование. Благодаря подобному устройству маскируются рабочие элементы системы кондиционирования, сводятся к минимуму сопутствующие шумы. В этом случае воздушные потоки могут распределяться не более чем по 2-4 направлениям.

Канальные фанкойлы монтируют непосредственно в вентиляционную шахту. Для забора воздуха используются обособленные воздуховоды, для вывода отработанных масс применяются каналы, обустроенные за подвесными потолочными сегментами. Подобные модели доводчиков характеризуются высокой производительностью, их активно берут на вооружение при строительстве складов, торговых залов и прочих помещений с большой площадью.

Роль фанкойла в системе кондиционирования

Фанкойл — важный элемент централизованной климатической установки. Второе название — вентиляторный доводчик. Если термин fan-coil перевести с английского дословно, то это звучит‚ как вентилятор-теплообменник‚ что наиболее точно передает принцип его действия.

В конструкцию фанкойла входит панель подключения электрической части (1)‚ корпус (2) — потолочный вариант‚ вентилятор (3)‚ медный или алюминиевый теплообменник (4)‚ поддон для конденсата (5)‚ воздушный клапан (6)‚ место подключения насоса для конденсата и трубки (7) (+)

Предназначение устройства заключается в приеме носителя с низкой температурой. В перечень его функций также входит как рециркуляция, так и охлаждение воздуха в помещении, где он установлен‚ без поступления воздуха снаружи. Основные элементы fan-coil расположены в его корпусе. К ним относятся:

  • центробежный или диаметральный вентилятор;
  • теплообменник в виде змеевика‚ состоящего из медной трубки и алюминиевых ребер‚ насаженных на нее;
  • пылевой фильтр;
  • блок управления.

Кроме основных узлов и деталей в конструкцию фанкойла входит поддон для улавливания конденсата‚ насос для откачки последнего‚ электродвигатель‚ посредством которого поворачиваются воздушные заслонки.

На фото бескорпусный фанкойл модель Trane. Производительность двухрядных теплообменников — 1.5 – 4.9 кВт. Агрегат укомплектован малошумным вентилятором и компактным корпусом. Он отлично размещается за фальш-панелями или за подвесной потолочной конструкцией

В зависимости от способа монтажа существует фанкойлы потолочные‚ канальные‚ монтируемые в каналы‚ по которым осуществляется приток воздуха‚ бескорпусные‚ где все элементы смонтированы на раме‚ настенные или консольные.

Потолочные аппараты наиболее популярны и имеют 2 варианта исполнения: кассетные и канальные. Первые монтируют в объемных помещениях с подвесными потолками. За подвесной конструкцией располагают корпус. Видимой остается нижняя панель. Они могут рассредоточивать воздушные потоки по двум или всем четырем сторонам.

Здесь схематично изображен принцип работы фанкойла. Если систему планируют использовать исключительно для охлаждения, то лучшее место для него — потолок. Когда конструкция предназначается для обогрева‚ устройство размещают на стене в нижней ее части

Потребность в охлаждении существует не всегда, поэтому‚ как видно на схеме‚ передающей принцип работы системы чиллер-файнкойл‚ в гидравлический модуль встраивают емкость, выполняющую роль аккумулятора для хладагента. Тепловое расширение воды компенсирует расширительный бак, подключенный к подающему трубопроводу.

Управляют фанкойлами как в ручном, так и в автоматическом режимах. Если вентиляторный доводчик работает на отопление, то в ручном режиме отсекают подачу холодной воды. При работе его на охлаждение перекрывают горячую воду и открывают путь для поступления охлаждающей рабочей жидкости.

Пульт для управления как 2-трубным так и 4-трубным фанкойлом. Модуль подключают непосредственно к устройству и размещают вблизи него. От него подсоединяют панель управления и провода для ее питания

Для работы в автоматическом режиме на панели выставляют нужную для конкретного помещения температуру. Поддержка заданного параметра осуществляется посредством термостатов, которые корректируют циркуляцию теплоносителей — холодного и горячего.

Преимущество фанкойла выражается не только в применении безопасного и дешевого теплоносителя но и в быстром устранении неполадок в виде утечек воды. Это удешевляет их сервис. Применение этих устройств — наиболее энергоэффективный способ создания благоприятного микроклимата в здании

Так как любое большое здание имеет зоны с разными требованиями к температурному режиму, каждую из них должен обслуживать отдельный фанкойл или их группа с идентичными настройками. Количество агрегатов определяют на стадии проектирования системы расчетным путем. Стоимость отдельных узлов системы чиллер-фанкойл довольно высокая‚ поэтому как расчет‚ так и проектирование системы нужно выполнять максимально точно.

Разновидности

Устройства, составляющие систему чиллер-фанкойл, могут работать, как самостоятельно, так и в едином комплексе. Типы и разновидности системы зависят от того, какой именно чиллер или фанкойл установлен. Поэтому рассмотрим виды их в отдельности.

Чиллер может быть:

  • Реверсионный. То есть такое устройство, которое может, как нагревать, так и охлаждать теплоноситель.
  • Парокомпрессионный. В этом агрегате хладагент циркулирует внутри агрегата и отводит тепло в специальную кмаеру..
  • Абсорционный. В этом приборе применяется высокое давление. В результате пар или жидкость изменяет свое состояние, выделяя тепло или отбирая его. С помощью абсорбента, к примеру, тепло, передается потребителю.
  • С воздушным охлаждением.
  • С выносным контуром охлаждения.

Фанкойлы:

  • Кассетные.
  • Канальные.

Устанавливаться они могут на потолке, на стенах, на полу.

Осушитель воздуха своими руками, как сделать, пошаговая инструкция. Читайте какой увлажнитель воздуха полезен для ребенка.

Как выбрать вакуумный насос для кондиционеров читайте на https://klimatlab.com/ventilyaciya/kondicionirovanie/vakuumnyj-nasos-dlya-kondicionerov.html

Параметры

Выбор устройства производится по следующим параметрам:

  • Мощность чиллера.
  • Производительность фанкойла.
  • Перемещение воздушных масс.
  • Мощность насосной станции, длин трубовода, теплоизоляция труб.

О системе


Универсальная система, позволяющая поддерживать комфортную температуру в помещении независимо от времени годаИсточник airventilation.ru

В данном случае такая система охлаждения работает для кондиционирования больших зданий, где между чиллером и фанкойлами находится теплотрасса, по которой циркулирует охлажденная жидкость. В качестве такой жидкости, как правило, выступает вода для жаркого климата или водный раствор C2H6O2 (этиленгликоль) для холодного и умеренного климата. Система чиллер-фанкойл между двумя основными агрегатами предусматривает разводку труб для движения жидкости и циркуляционный насос с автоматическим управлением. Охлажденная жидкость в трубопроводе находится под относительно низким давлением.

Основные отличия от других систем

Если в большинстве холодильных установок циркулирует газовый хладагент, то в системе чиллер-фанкойл, как было сказано выше, это вода или водный раствор C2H6O2. Такое изменение означает следующее:

  • Энергозатраты жидкого теплоносителя гораздо ниже, нежели у газового (у воды более высокая тепловая емкость). Это приводит к тому, что трубопровод для жидкого хладагента может достигать сотен метров. На практике такие теплотрассы в два раза длиннее, нежели у газовых аналогов.
  • Для теплотрассы системы чиллер фанкойл нужны обычные трубы, которые используются для транспортировки воды и такая же запорная арматура. Это говорит о том, что монтаж обойдется дешевле и сделать его проще, нежели для газового хладагента.
  • Все летучие газы, которые есть в чиллере не могут попасть в помещение, так как агрегат монтируют на земле или на крыше здания. Авария трубопровода чревата только затоплением, но она локализуется запорной арматурой.

Чиллер-фанкойл: принцип работы


Оптимальный вариант организации комплексного кондиционирования на различных крупных объектахИсточник engclimate.ru

Системы охлаждения обсуждаемого нами агрегата могут работать по двум принципам:

  • Непосредственное охлаждение хладагента. Это наиболее распространенный и удобный способ, где в теплообменнике осуществляется охлаждение водного раствора жидкость/фреон. На входе и выходе агента разница в температуре составляет не более 7°C, тогда как в стандартном режиме устройство работает в соотношении 7/12°C.
  • Применение промежуточного хладагента. Такой вариант необходим в тех ситуациях, когда на чиллер выдает жидкость с температурой, превышающей 7°C.

Возможные неисправности системы

Вот перечень некоторых, наиболее часто встречающихся неисправностей системы чиллер-фанкойл:

  • Утечка фреона. Ситуация возникает в случае негерметичного соединения фитингов на контуре либо их механического повреждения.
  • Поломка компрессора. Может сгореть статорная обмотка или возникнуть какие-то нарушения в поршневой группе (нагар, разрушение клапанов).
  • Попадание воды в холодильный контур. Причиной такой неисправности может послужить утечка в испарителе, вследствие чего фреон смешивается с водой.

Где применяются системы


После охлаждения в чиллере жидкость может подаваться в фанкойлы для охлаждения воздуха или для отвода тепла от оборудованияИсточник wikipedia.org

Как вы уже поняли из названия, системы чиллер-фанкойл имеют зарубежное происхождение, но, тем не менее, их широко использовали в Советском Союзе, и они до сих пор не утратили своей актуальности. Их зачастую сравнивают со сплит системами, так как конечный результат, по сути, ничем не отличается. Не будем сейчас говорить о преимуществах, но скажем, что такие установки крайне необходимы для масштабных объектов разного назначения.

Видео описание

Система чиллер-фанкойл. Схема, ограничения, область применения.

Система чиллер-фанкойл способна одновременно обеспечивать стабильную температуру сразу в нескольких объектах и этажах, поддерживая автономный режим для каждого из помещений. Это могут быть:

  • производственные цеха крупного предприятия и помещения складского типа;
  • многоэтажные здания, служащие для офисов, бизнес центров, а также объектов административного характера;
  • спортивные, торгово-развлекательные и гостиничные комплексы;
  • большие концертные залы;
  • супер- и гипермаркеты с неограниченным количеством этажей и отделов;
  • крупные больницы, санатории и профилактории.

Обслуживание насосных станций чиллеров

Ещё большего внимания требуют насосные станции. Во-первых, насосы — в принципе более сложные устройства, требующие ряд собственных проверок (балансировка, шум, измерение потребляемого тока и мощности, проверка изоляции и заземления, очистка от пыли и др.). Во-вторых, насосы работают в системе трубопроводов, в рамках которой должны выдавать необходимый напор при прокачивании заданного расхода воды. При наличии инверторного привода эти настройки могут быть заданы системой автоматики самого насоса. Если же инвертора нет, то требуемые параметры порой приходится выставлять вручную с помощью балансировочных клапанов и линий байпаса.

На ответственных объектах с целью резервирования устанавливаются сдвоенные насосные станции. Соответственно, при проведении технического обслуживания необходимо проверить отработку системой автоматики аварийных ситуаций: включение второго насоса при отключении первого, возврат к работе первого насоса после восстановления его работоспособности. Также выполняется проверка сигнализации и передачи тревожных сообщений. Если проектом заложен режим ротации насосов, то проверяется и сравнивается наработка моточасов для каждого из насосов.

Где можно применять фанкойлы для нагрева

Все производители изготавливают чиллеры как для охлаждения, так и для нагрева воды, т.е., в большинстве случаев, они могут работать как в режиме охлаждения, так и в режиме нагрева воды, при этом температура воды, подаваемая в фанкойл для нагрева воздуха, обычно составляет +40…+55 ℃. Есть отдельные более дешёвые модели, работающие только на охлаждение или только на нагрев. Последние имеют особое название – тепловые насосы. Они устанавливаются в частных домах, коттеджах и обеспечивают нагрев воды не только для отопления, но и для сантехнических и хозяйственных нужд. В качестве внутренних приборов применяются фанкойлы различного типа. Быстрый нагрев воздуха, интенсивная принудительная его циркуляция и бесшумность ставят такие фанкойлы на самый высокий уровень среди всех возможных приборов обогрева. Фанкойлы могут применяться отдельно, независимо от чиллера. Такой вариант возможен, если есть какой-то другой источник нагрева воды (жидкости), которая направляется в фанкойлы. Температура воды (жидкости) в этом случае не должна превышать +70 ℃, иначе произойдет повреждение фанкойла.

На сегодняшний день неоспоримым фактом является то, что осуществлять отопление помещения с помощью бытовой, полупромышленной сплит-системы, а также любым видом промышленного кондиционера намного эффективнее, чем обычными электронагревателями. Однако, с понижением температуры наружного воздуха, эффективность уменьшается. Поэтому особенно хочется выделить использование системы чиллер-фанкойл для отопления помещения.

Как же происходит отопление фанкойлами? В этом направлении выделена специальная группа оборудования, предназначенная именно для обогрева и называется это оборудование — тепловые насосы. Надо отметить, что совершенно все типы фанкойлов (настенные , кассетные , канальные , напольно-подпотолочные) могут нагревать воздух, но надо иметь ввиду, что теплый воздух из фанкойла будет подниматься вверх и расположение фанкойла вверху будет давать плохой эффект для отопления. Это касается, в большей степени, канальных и кассетных фанкойлов. Для лучшей эффективности отопления следует подбирать фанкойлы с нижним расположением или с регулируемым выходом воздуха по высоте. Сама же возможность работы на отопления не зависит от конструкции фанкойла. Если фанкойл работает в паре с чиллером, который может работать для получения холода и тепла, то и фанкойл также может работать на нагрев воздуха. В случае, если чиллер предназначен только для работы на холод, то, соответственно, и фанкойл может работать только на охлаждение воздуха.

В большинстве случаев фанкойлы производятся двухтрубные, и они же имеют внутри фанкойла один теплообменник, и именно они чаще всего находят свое применение. Тем не менее, многие производители выпускают и четырехтрубные фанкойлы, которые имеют внутри два теплообменника и эти теплообменники могут работать каждый в своем режиме, независимо друг от друга. При этом каждый теплообменник подключается к своему чиллеру или любой другой системе, которая предварительно подготавливает (нагревает/охлаждает) воду для дальнейшей подачи ее в фанкойлы. Работа этих теплообменников происходит независимо друг от друга. В качестве такой системы для одного теплообменника можно использовать индивидуальный котел или подключится к центральному отоплению, если такое имеется, а другой подключить к чиллеру.

Такие фанкойлы имеют более широкие функциональные возможности, но и в этом случае такие четырехтрубные теплообменники можно использовать для нагрева воздуха. Эффективность от использования фанкойлов в качестве отопительных приборов намного выше, чем от использования обычных радиаторов отопления именно благодаря применению встроенных вентиляторов внутри фанкойла и более эффективных материалов, с точки зрения теплоотдачи, из которых изготавливается теплообменник.

Отопление при помощи систем кондиционирования (бытовой или полупромышленной сплит-системой) зарекомендовало себя как более эффективный способ по сравнению с традиционными радиаторами. Но такой способ работает, пока на улице не очень холодно. При значительном похолодании производительность обычного климатического оборудования падает. В этом случае на помощь приходит система чиллер-фанкойл.
