Газовая рампа для баллонов: устройство + пример изготовления своими руками

Нюансы настройки ГБО

Если же все в порядке, то программа сообщит что автокалибровка завершена успешно.

Это будет означать, что блок управления газовым оборудованием произвел первичную установку и подстроился под показатели работы штатного блока управления. Но для полноценного функционирования он еще не готов.

Далее нужно будет совершить поездку на авто в режиме использования в качестве топлива бензин.

Нужно произвести поезду на расстояние до 30 км, причем желательно, чтобы она совершалась с большим количеством смены режимов движения – резкое ускорение, движение «внатяжку» для двигателя, спокойное движение и ускорение.

Нужно это все для того, чтобы блок управления газового оборудования на основе сигналов, поступающих от штатного блока к бензиновым форсункам, по максимуму адаптировался к его работе и смог обеспечить правильную регулировку подачи газа в разных режимах – создает так называемую топливную карту. Как она выглядит, смотрите ниже.

После этого можно подключать автоматический режим работы газовой установки.

Дополнительно при помощи ноутбука можно задать определенные параметры работы газовой установки.

К примеру, можно задать, при каких минимальных и максимальных оборотах производится переход с бензина на газ и обратно.

Актуально делать настройку перехода на бензин при высоких оборотах. Дело в том, что скорость горения газа несколько ниже, чем бензина, поэтому на высоких оборотах использование газа чревато возможности обгорания выпускных клапанов.

В случае неисправности газового оборудования или отсутствии газа происходит переключение на использование бензина, при этом на блоке управления в салоне загорается сигнальная лампа.

В итоге получается, что силовая установка запускается на бензиновой смеси, но после достижения оптимальных параметров для включения газового оборудования, переходит на работу на газе. Причем переход производится настолько аккуратно, что его при движении незаметно.

Использование в работе ГБО 4 поколения этих двух систем оправдано, поскольку неиспользование бензиновых форсунок, а также отсутствие бензина в баке приведет к выходу из строя бензонасоса и форсунок.

Вследствие чего произойдет переход в аварийный режим работы штатного блока управления системой питания, а газовый блок управления без сигналов от штатного функционировать не будет.

Все дополнительные настройки с указанием оптимальных параметров работы силовой установки во время использования газа можно увидеть в виде графика на ноутбуке, который и именуется «топливной картой».

Еще один вид такой карты.

Имея на руках шнур для подключения к блоку управления газовым оборудованием, а также программное обеспечение, можно всегда продиагностировать работу газового оборудования, а также произвести настройку его под определенные параметры.

Наличие шнура и программы также позволит произвести калибровку и настройку работы газобаллонного оборудования, если оно было перенесено с одного автомобиля на другой.

Была рассмотрена полная схема, включая все нюансы, подключения газовой установки 4 поколения на инжекторный автомобиль, с последующей полной проверкой и настройкой ее работы, и описанием особенностей его функционирования.

Соединительный модуль и фильтр

Первый элемент включает в себя два устройства: кран, с помощью которого можно прекратить подачу топлива, и вставка, погашающая вибрацию. Она нужна для того, чтобы колебания, рождаемые горелкой в процессе работы, не распространялись на трубы газопровода.

Газовая рампа позволяет также производить дополнительную очистку газа в процессе его потребления. Для этой задачи после соединительного модуля в ней установлен фильтрационный отдел, в котором задерживаются механические добавки. Если бы фильтра не было, частицы могли бы помешать герметичному закрыванию запорного клапана.

Устройство пропановой горелки

Перед тем, как приступать к самостоятельному изготовлению газовой горелки стоит разобраться с ее конструктивными особенностями и принципом работы.

Как правило, пропановая горелка состоит из следующих элементов:

  • корпус;
  • рукоятка;
  • распределительное сопло;
  • газовый шланг;
  • газовая трубка;
  • баллон с пропаном;
  • редуктор;
  • хомуты для крепления.

По шлангу из баллона под давлением подается пропан. Объем газа регулируется рабочим краном на баллоне, но в целях безопасности стоит дополнительно установить понижающий редуктор.

Для открытия/закрытия подачи газа используется запорный кран. Он находится за основным вентилем. Регулировка интенсивности пламени выполняется при помощи рабочего крана.

На один конец газового шланга, по которому происходит подача газа, крепится специальная насадка, на конце которой расположен ниппель. Ниппель вместе с газовой трубкой помещаются в металлический стакан, где собственно и происходит создание горючей смеси.

Далее горючая смесь через сопло под давлением поступает в область сгорания. Для поддержания равномерного процесса горения в сопле специально предусмотрены отверстия.

Ознакомившись с конструкционными особенностями устройства можно приступать к созданию газовой горелки своими руками, тем более, что это не так сложно, как может показаться на первый взгляд.

Нюансы приобретения ГБО 4 поколения

Остановимся именно на газовой установке 4 поколения, и рассматривать будем последовательность установки ее на современный инжекторный двигатель.

Основой будет обычный современный инжекторный автомобиль с 4 цилиндрами и среднестатистической мощностью, поскольку установка данного оборудования на авто с большим количеством цилиндров, или с увеличенными показателями мощности имеет свои особенности.

Такой выбор обусловлен массовым использованием авто именно с такими показателями, независимо от марки.

Определяемся с выбором.

Сначала нужно определиться с приобретением данного оборудования. Можно все элементы оборудования приобрести комплектом, а можно по отдельности. В этом есть свои положительные качества, а также недостатки.

Покупка оборудования комплектом, от брендового производителя, обеспечит высокую надежность всех элементов, поскольку они проходят сертификацию качества.

Да и установка оборудования будет проще, поскольку соединительные элементы и отладка оборудования уже произведена. Но приобретение комплекта обойдется значительно дороже.

Приобретая элементы оборудования по отдельности можно значительно сэкономить.

Многие элементы являются общими для всех видов ГБО, и стоимость их по отдельности будет ниже, чем в комплекте.

Но некоторые элементы оборудования используются только на установках данного поколения. Это и газовый редуктор, используемый только на 4 поколении ГБО, и газовая рампа с электромагнитными форсунками, и электронный блок управления, и требуемые для работы этого оборудования датчики – температуры и давления газа.

Приобретать это оборудование нужно с серьезным подходом, лучше немного переплатить за качественное оборудование, чем в дальнейшем разочароваться в ненадежности его работы.

Имея все элементы на руках, хоть комплектом, хоть в виде сборки, можно приступать к монтажу.

Можно конечно, все это дело предоставить спецам, но придется заплатить. А можно все сделать самому, что и дешевле, и даст возможность полностью понять, как оборудование работает.

Газовые рампы или как сделать работу с баллонами удобной и безопасной.

Для удобной работы с баллонами

Газовые баллоны широко применяются и в быту, и в различных сферах промышленности. Современный рынок предлагает оборудование для того, чтобы сделать работу с баллонами удобнее и безопаснее. Самое распространенное из них — газовые рампы.

Газовая рампа позволяет подключить к линии потребления не один, а сразу несколько газовых баллонов. Это имеет свои преимущества: увеличивается промежуток времени между заправками, баллоны предохраняются от обмерзания в случае большого потребления газа.

Каждый газовый баллон подключается к рампе индивидуально, а это дает возможность использовать в работе как все баллоны одновременно, так и часть из них, по выбору.

Газовые рампы состоят из системы трубопроводов и запорной арматуры, и бывают трех видов: — наполнительные, — перепускные, — разрядные.

Наполнительные

С помощью наполнительных рамп производится заправка газовых баллонов от любых источников:

— газификационных установок высокого давления,

Устройство таких рамп позволяет непрерывно наполнять баллоны техническими газами (азот, аргон, кислород, воздух) до давления 20 МПа (примерно 200 атмосфер).

Наполнительная рампа состоит из одной или двух ветвей (коллекторов), узла их соединения, манометров, вентилей подачи газа и предохранительного клапана. К каждому коллектору можно подсоединить от 2 до 10 баллонов или больше, по желанию заказчика.

Перепускные

Эти рампы выполняют обратную функцию: с их помощью газ из баллонов подается к потребителю. Как правило, это связано с большими объемами потребления.

Для непрерывного снабжения производства техническими газами на рынке предлагается широкий ассортимент перепускных рамп из баллонов с начальным давлением до 20 МПа.

Перепускная рампа снабжена редуктором, который предназначен для понижения давления газа до рабочего и поддержания его постоянным

Это важно при централизованном питании газосварочных постов газом во время газопламенной обработки: сварки, резки, пайки, газотермическом напылении покрытий

Разрядные

От перепускных эти рампы отличаются только давлением, которое могут поддерживать, и соответственно, производительностью. Разрядные рампы применяются, как правило, в лабораториях для подачи технических газов к приборам. Газ подается в разрядную рампу из баллонов со стандартным давлением до 20 МПа, а на производство поступает через редуктор в небольших количествах.

Все рампы могут быть установлены как внутри, так и вне зданий: у стен цехов в специальном шкафу или под навесом. Но обычно их вывешивают на стену помещения.

Виды газовых баллонов

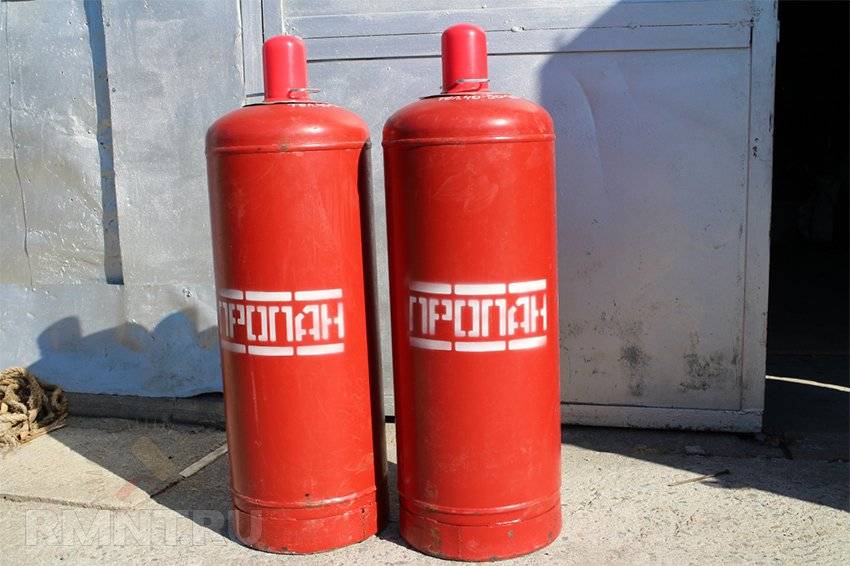

Пропан в баллонах (точнее смесь пропана и бутана) большинство хозяев используют для работы газовых плит, на втором месте для отопительных систем. Бытовые емкости для перевозки и хранения газа отличаются по объему и весу:

  • Объем 5 л — имеет массу 6 кг;
  • Объем 12 л — имеет массу 11 кг;
  • Объем 27 л — имеет массу 26 кг;
  • Объем 50 л — имеет массу около 43 кг.

Производят 2 вида резервуаров для газа — с клапаном или вентилем. Лучше выбирать приборы имеющих вентиль, с них проще сливать конденсат, не используя постороннюю помощь.

Баллоны производства СССР

И сейчас экономные хозяева пользуются старыми металлическими емкостями, которые уже использовать опасно. Их держать в доме не стоит, и не только из-за непривлекательного внешнего вида. Металл страдает от коррозии, за надежность старой емкости поручится нельзя.

В некоторых государствах СНГ их применение запрещено, или они должны пройти проверку и получить соответствующий сертификат. Но лучше приобрести безопасные, современные изделия.

Современные стальные баллоны

Эти устройства немного лучше, но их металл так же страдает от коррозии. Для них опасны перепады температур. Емкости большого объема (свыше 50 л) запрещено размещать в жилом доме.

Устанавливают данные баллоны на улице, для этого подготавливают металлические шкафы монтируя их у стен дома, в защищенном от солнца месте. В жилье можно размещать небольшие емкости, но нужно придерживаться требований — минимальное пространство между баллоном и газовой плитой 1,5 м.

Кроме того, необходимо:

  1. Размещать емкости в помещении, где есть вентиляция, поддерживается стабильная температура, на расстоянии от нагревательных приборов;
  2. Своевременно проверять газовый баллон на пригодность к использованию.

Прокладку, установленную на горловине, меняют через определенный срок. Если она придет в негодность, то утечка газа в закрытом помещении представляет серьезную опасность.

Композитные газовые баллоны (Евробаллоны)

Эти изделия появились недавно, их допустимо устанавливать в жилых помещениях. Основной их плюс — повышенная безопасность. Такие емкости производят из стекловолокна и эпоксидной смолы. На заранее подготовленную форму наматывают особые нити после этого их пропитывают эпоксидкой. Баллон устанавливают в пластиковый кожух, его при повреждении несложно заменить.

Композитные, емкости имеют несколько положительных свойств, по сравнению с изделиями из металла, среди них:

  • Разнообразие изготавливаемых моделей;
  • Повышенная прочность;
  • Изделия допустимо складировать в штабелях;
  • Емкость предохранит газ от излишнего нагрева при температуре до 100 градусов;
  • Малый вес резервуаров, вместе с защитным кожухом он весит в 2 раза меньше, чем баллоны из металла;
  • Удобство использования, в моделях с прозрачными стенками, удобно контролировать количество жидкости;
  • Установлен перепускной клапан, позволяющий при повышении внутреннего давления сбросить избыточное количество газа.

Поэтому баллоны из композитных материалов считают самой подходящей тарой для хранения природного газа в бытовых условиях, они безопасны, мало весят практичны и удобны. Минус у них один — высокая стоимость. Причина дороговизны в том, что их пока изготавливают только в Европе.

Плюсы и недостатки инжекционной горелки

Применение качественной газовой горелки для кузнечного горна имеет ряд преимуществ:

  • применение газовой энергии для инжекции воздуха;
  • хорошее смешивание воздуха с газом;
  • возможность управления объемным соотношением газ/ воздух при изменении температурного режима горелки;
  • удобство в использовании;
  • экономичность;
  • простота конструкции.

Нарду с достоинствами присутствуют и некоторые минусы. Односопловые горелки, с учетом тепловой мощности, достаточно длинные. Необходимо обеспечивать строгое совпадение оси сопла и горелки. Во время работы издают много шума.

Мощность инжекционной горелки определяется объемом газа, который она расходует за единицу времени. Этот параметр существенно отличается у разных горелок

Весомые недостатки горелок низкого давления — большая длина факела, а также зависимость скорости подачи вторичного воздуха от топочного разжижения.

С разновидностями газовых горелок для банных печей и методами их установки ознакомит следующая статья, прочесть которую стоит всем владельцам загородных участков с собственными баньками.

Виды и классификация

По назначению устройства разделяют на профессиональные и бытовые.

К первым относятся:

  • Горелки для работы связанных с обработкой металла: для пайки, кузнечных, сварочных.
  • Устройства для общестроительных, дорожных работ, устройстве кровли, работах по обжигу дерева, очистке от старой краски.
  • Технологическое оборудование различного назначения. К примеру, сушильные камеры, инструменты пищевой промышленности.

Из бытовых это газовая плита, форсунки домашних печей, отопительных котлов, газовые конвекторы.

К бытовым можно отнести устройства домашней мастерской. Именно тут чаще всего  встречаются горелки своими руками не только изготовленные, но изначально спроектированные под выполнение специфических задач.

Устроены они по двум основным схемам:

  • инжекторные или инжекционные;
  • с полным предварительным смешиванием рабочей смеси, или эжекционные.

В первом типе воздух (или кислород) захватывается подаваемой струей газа. У вторых получение газовоздушной смеси происходит в предварительной камере.

Где установить баллон

Главным обобщённым требованием к использованию газобалонного оборудования можно назвать обеспечение безопасности людей. По этой причине баллоны с газом не рекомендуется устанавливать в обитаемых комнатах и технических помещениях, связанных с жилым зданием напрямую или посредством вентиляции.

Отличительной чертой газа пропана является его высокая плотность. Баллонный газ тяжелее воздуха и способен скапливаться в нижних этажах построек. Поэтому устанавливать баллоны в подполе или технических помещениях ниже уровня земли категорически не допускается. Если в обычном случае небольшие утечки не представляют опасности ввиду постоянного воздухообмена, то в низинах газ способен долгое время накапливаться до взрывоопасных концентраций. Устанавливать газовые баллоны согласно СНИП 42–01–2002 можно только внутри зданий не выше 2-х этажей, в количестве не более одного и на удалении в 0,5 м от газовых плит и 1 м от отопительных приборов.

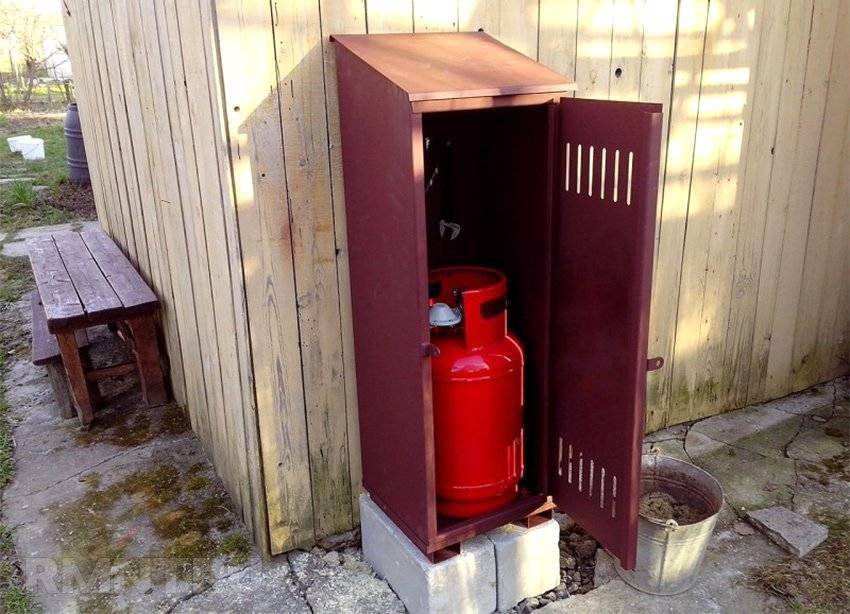

Чтобы сделать установку более безопасной и исключить доступ к газовому оборудованию посторонних лиц, баллоны размещают либо в помещении с отдельным входом, либо в уличном металлическом шкафу

Особенно важно при наружной установке учитывать температурный режим эксплуатации. Баллонный газ состоит из смеси пропана и бутана, у каждого из которых разная температура кипения. При охлаждении баллона ниже 0 °С из смеси будет испаряться только пропан, при этом остаток бутана в баллоне не получится рационально использовать

При более низких температурах возможно полное прекращение поступления газа к плите

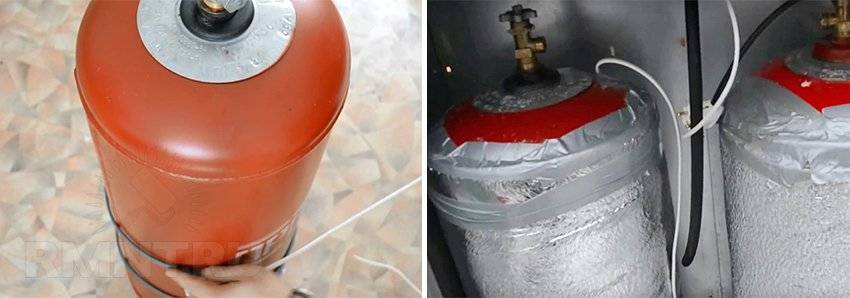

При охлаждении баллона ниже 0 °С из смеси будет испаряться только пропан, при этом остаток бутана в баллоне не получится рационально использовать. При более низких температурах возможно полное прекращение поступления газа к плите.

Основным способом добиться нормальной работы при низких температурах считается использование так называемых зимних газовых смесей, способных испаряться при температурах до -40 °С. Однако проблема в том, что подобный газ может оказаться в сезонном дефиците, к тому же нельзя исключить вероятность заправки смеси посредственного качества. Решить вопрос с гарантией можно двумя способами: либо утеплить пристроенный металлический шкаф, рассчитывая на проникновение тепла из здания, либо дополнительно обогревать баллоны с помощью саморегулирующегося кабеля.

Высота шкафа должна быть как минимум на 20–30 см больше высоты баллонов, чтобы они были установлены не на пол, а с зазором, например, на двух металлических рейках или высоком поддоне. При этом шкаф должен быть защищён от проникновения талой, дождевой воды и нагрева от солнечных лучей свыше 40 °С.

Что такое рампа для газовых баллонов

Прямое подключение от баллона с газом к тому же водогрейному котлу часто сопровождается недостатками, которые могут выражаться, например, в виде перепадов давления. Такие условия негативно действуют на работу газовой горелки. В результате отмечается нестабильная работа котла, перебои подачи горячей воды и т.д.

Именно для стабилизации по давлению в первую очередь рекомендуется применять рампу для газовых баллонов, которую можно сделать своими руками.

  • избавление газовых баллонов от эффекта «обмерзания»;

Технологическая схема газовой рампы может предусматривать устройство коллектора на подключение как небольшого количества сосудов, так и на использование более десятка баллонов.

Конструкция коллектора – это обычный трубопровод, оснащённый отсекающим газовым краном, наделённый дополнительными элементами:

арматурой распределения газа;
приборами контроля давления;
фильтром газового потока;

Схема сборки простой классической рампы для газовых баллонов выстраивается следующим образом:

На входе коллектора монтируется фильтр.

Как сделать своими руками

В масштабах бытовых сварочных работ можно сделать некое подобие рампы самостоятельно

При этом важно понимать, что работа с горючими веществами требует не только большой осторожности, но и высокого качества сборки всех приборов. Если у вас нет уверенности, что сможете обеспечить достаточное для безопасности качество самодельной рампы, то лучше не браться за это дело

Давайте разберемся в том, как может быть сделана газовая рампа своими руками.

Из металлических трубок следует сварить переходник, по форме напоминающий букву «Ш» (или «П», если вы намерены использовать два баллона, а не три). В основании конструкции нужно сделать отверстие, в него вваривается еще одна трубка. Она нужна для выхода смешанного газа. На концах трех первых трубок нужно нарезать резьбу для соединения с манометрами. После измерительных приборов устанавливаются отрезки труб с вентилями для контроля давления. Газ нужно подводить от баллонов к этим вентилям.

На выходной трубке тоже нужно поставить кран.

Подобная конструкция очень сильно упрощена, в ней нет ни стабилизатора, ни редуктора, поэтому за давлением придется постоянно следить.

Как выбрать?

Коллектор – полезный элемент в водопроводной системе. Это небольшое устройство, похожее на полый цилиндр. Стандартно он выполнен из латуни, обладающей высокой прочностью и надежность. Такая гребенка необходима для распределения воды между отдельными потребителями. С одной стороны она имеет единый вход, далее – разъединяется на отдельные выходы. В зависимости от материала изготовления, коллекторы различают по использованию на горячем либо холодном водопроводе.

Коллектор в разводке водопровода – это экономичный и надежный способ разъединения труб. Такая система позволяет отключить воду в конкретном месте. Запорные краны расположены в едином сантехническом шкафу. Гребенки поддерживают стабильное давление в системе водопровода, защищают от его перепадов. Такая система уменьшает возможный риск протечек.

Перед покупкой нужно определить следующие факторы:

  • Площадь помещения, в которой расположены потребители воды.
  • Примерный расход воды. Определите, какой объем вы потребляете в конкретной комнате.
  • Пропускную способность. Просчитайте, сколько воды проходит через вашу систему водопровода.
  • Финансовые возможности. Компоненты для системы дорогое, отдельной оплаты потребует работа сантехника.
  • Требуемые параметры давления. Чем оно выше, тем приятнее напор.

Учитывайте, что стоимость коллекторной системы водоснабжения зависит от его вида, форм, а также фирмы, комплектующие которой вы приобретаете. Позовите сантехника, он осмотрит водопровод и подскажет, что нужно покупать.

Что представляет собой жиклер (форсунка)

Практически все газовые плиты оборудованы таким образом, что способны работать как на природном газе, так и на пропане (от заменяемого баллона). При этом следует учесть, что при переходе на сжиженный газ требуется не только замена жиклеров, но и установка редуктора, который отвечает за выравнивание давления поступающего топлива.

Редуктор стабилизирует давление баллонного газа, обеспечивая нормальную работу плиты. Он автоматически поддерживает необходимые для функционирования оборудования параметры давления и предотвращает обратный ток среды

Форсунка (жиклер) представляет собой болт, в головке которого предусмотрено отверстие для подачи газ на конфорку. После поступления в конфорку газ смешивается с воздухом, и производится поджиг газо-воздушной смеси.

Форсунка обеспечивает поступление газа в конфорку в нужном объеме и при соответствующем давлении. Ее размер определяет объем газа, требующийся для нормального процесса горения

В зависимости от используемого топлива форсунки бывают двух видов: для поставки голубого горючего из магистрального трубопровода и для подачи газа из газгольдера либо баллона.

Жиклеры (форсунки) для природного газа в сравнении с жиклерами для сжиженного топлива, характеризуются:

  • Укороченным телом болта;
  • Меньшим количеством витков резьбы;
  • Увеличенным диаметром отверстия.

В случае, когда наблюдается некорректная работа плиты, то лучше всего заменить не один жиклер, а сразу весь комплект целиком, а при переходе на баллонный газ – это вообще является необходимостью.

Зачем и почему требуется менять жиклер

Жиклеры для различных типов газа в значительной меры разнятся, поэтому при изменении типа газо-воздушной смеси замена форсунок просто необходима

Если обратить внимание на диаметр отверстия, то станет очевидным, что они не одинаковы. При  этом диаметр отверстия зависит не только от типа используемого газа, но и от размера самой конфорки

Через время после замены могут появиться негативные факторы, свидетельствующие о неправильной работе плиты

Не спешите сразу менять жиклер, может быть удастся ограничиться его прочисткой

Через время после замены могут появиться негативные факторы, свидетельствующие о неправильной работе плиты. Не спешите сразу менять жиклер, может быть удастся ограничиться его прочисткой

Каждая из конфорок газовой плиты отличается мощностью и размером, поэтому для стабильной работы оборудуется отдельной форсункой.

Диаметр выходного отверстия каждого жиклера рассчитывается на определенный объем газа, поставляемого из магистрали или газового резервуара

Чем мощнее конфорка, тем больший объем газа ей требуется для работы, поэтому и диаметр форсунки требуется больший.

Выбор жиклера для баллонного газа

Как уже упоминалось, жиклер под пропан имеет укороченное тело и меньший диаметр выходного отверстия. Не рекомендуется самостоятельно пытаться самостоятельно уменьшать отверстие, так как здесь важны даже доли миллиметров. На глаз можно только улучшить работу плиты, но не добиться ее идеальной эксплуатации.

Важно понимать, что стандартных жиклеров попросту не существует. Они предназначаются для каждой конкретной модели

Современные кухонные плиты комплектуются набором жиклеров, предназначенных для работы на пропане

Некоторые модели и вовсе производятся именно под баллонный газ

Современные кухонные плиты комплектуются набором жиклеров, предназначенных для работы на пропане. Некоторые модели и вовсе производятся именно под баллонный газ.

Набор форсунок для конкретной модели можно приобрести в специализированном магазине газового оборудования или непосредственно у представителя официального поставщика

Меры предосторожности

Бытовой газ весьма опасен. Основные угрозы, которые несет пропан, это:

Памятка о бытовом газе

  • Пожароопасность.
  • Непригодность для дыхания.
  • Взрывоопасность при достижении предельной концентрации пропана в воздухе, а также при резком росте температуры в закрытом объеме.
  • Во время утечки газа резко понижается температура, возможно обморожение.

Для сохранения жизни и здоровья людей, и их имущества следует принимать меры предосторожности:

Правила пользования газом

  • Исключить соседство с открытым пламенем и источниками тепла.
  • Исключить присутствие в рабочей зоне других возгораемых материалов.
  • Исключить присутствие нитратов и перхлоратов рядом с газовым оборудованием ввиду их химической активности.
  • Не применять редуктор для пропанового баллона, при наличии повреждений или утечки.

Подготовка: составление чертежей, выбор материала

Для изготовления дачного уличного гриля подойдут подручные материалы. Можно использовать металлическую бочку, пустой газовый баллон или кирпичи.

Создание каждой конструкции требует тщательной подготовки, расчётов, составления чертежей и схем

Бочка

При выборе этого материала следует убедиться, что корпус не покрыт ржавчиной, не имеет вмятин и других деформаций.

Для гриля лучше всего использовать ёмкость объёмом 200 л. Толщина стен такой бочки должна быть от 0,8–1,0 см. Этого достаточно, чтобы металл не прогорел при регулярном использовании. Высота корпуса обычно составляет 85 см, что делает конструкцию удобной в эксплуатации.

Для такого гриля понадобятся следующие материалы:

  1. Бочка ёмкостью от 50 до 200 л.
  2. Для изготовления ножек — 4 стальных трубки, длиной по 110 см, диаметром 3–4 см.
  3. Для укрепления конструкции две аналогичные трубки по 60 см и две по 40 см.
  4. 2 металлические дверные петли.
  5. Для ручек на корпусе и крышке — 3 «П»-образные детали из толстой арматуры.

«Н»-образное основание сделает конструкцию из бочки устойчивой

Газовый баллон

При изготовлении гриля часто используют старые баллоны. Лучше всего подходят ёмкости из-под пропана. Толщина стенок в них 3 мм, а диаметр — 29 см. Так, корпус не прогорит, а жаровня будет достаточно вместимой.

Чтобы сделать гриль из газового баллона, можно использовать материалы аналогичные варианту из бочки.

Газовый баллон является удобной ёмкостью для изготовления жаровни

Кирпич

Для постройки гриля подойдёт не каждый тип кирпича. Для этого используют облицовочный (для корпуса) и шамотный (для топочной части).

Для возведения такого гриля понадобится:

  • 150 красных кирпичей;
  • 35 шамотных кирпичей;
  • готовая решётка или 30 стальных прутков толщиной по 5 мм;
  • арматурные прутья для армирования фундамента;
  • бетонная смесь марки М 300;
  • песок;
  • гравий.

Эта конструкция требует капитального основания в виде плитного фундамента.

Чтобы узнать объём бетонной смеси, необходимо перемножить высоту, ширину и длину будущего фундамента. Для удобства эти параметры рекомендуется использовать в метрах: 1,6·1,6·0,2=0,512 м³.

Чтобы бетонное основание было крепким, его необходимо армировать. Для этого используют сетку из металлических прутьев, которую изготавливают из арматуры толщиной от 0,5 до 0,8 мм. Размер ячеек сетки составляет 10х10 см.

Расчёт арматуры удобней делать в погонных метрах. Чтобы узнать, сколько прутьев нужно для сетки, необходимо длину и ширину основания разделить на размер ячейки: 160:10=16 штук — это количество прутьев размещаемых по ширине плиты. Так как она квадратной формы, то столько же стержней понадобится по длине плиты: 16+16=32 штуки.

Чтобы фундамент дополнительно укрепить потребуется две таких сетки: 32+32=54 прутка. Теперь нужно узнать, сколько погонных метров необходимо приобрести: 54·1,6=86,4 м.

Огнестойкий строительный материал используется для изготовления уличного гриля

Решётка

Решётку для гриля можно купить в любом хозяйственном или спортивном магазине, но дешевле сделать её самому. Для этого потребуется проволока из нержавеющей стали, толщиной 3–5 мм.

Также можно использовать:

  • стальные уголки с шириной сторон от 2 до 5 см (для эффективного жара их устанавливают углом вниз);
  • из листовой стали нарезать полосы шириной 3–5 мм.

Оптимальный размер решётки — 40х60 см.

Прутья будут располагаться перпендикулярно широкой части решётки. Чтобы узнать, сколько потребуется прутьев, нужно длину решётки разделить на ширину прутка и ячейки (обычно этот параметр равен 5 мм). Теперь можно произвести расчёт: 60:1=60 штук. Ширина решётки составит 40 см, поэтому: 60·40=2400 см, или 24 погонных метра.

Ручки помогут вынимать сетку

Необходимые инструменты

Для изготовления гриля из металла потребуются следующие инструменты:

  • ручная циркулярная пила;
  • напильник;
  • молоток;
  • сварочный аппарат;
  • электроды;
  • измерительная рулетка.

Если будет изготавливаться кирпичная конструкция, понадобятся:

  • лопата совковая;
  • бетоносмеситель или ёмкость для раствора;
  • кельма;
  • строительный уровень;
  • щётка;
  • шнур;
  • карандаш или маркер;
  • полиэтилен.

Подключение шланга к газовой плите

Чтобы подсоединить шланг к плите, посмотрите на ее заднюю стенку. Здесь можно будет увидеть надпись «выход». Сразу нужно будет определить какой у него вид. Возможно, он будет сделан абсолютно прямым или иметь небольшой угол.

Это очень важно, так не допускается сильного перегибания шланга. При расположении трубы немного в стороне, а выход сделан прямым, придется приобрести дополнительный металлический угольник с резьбой

Когда диаметр резьбы равен 3/4 дюйма, нужно будет установить также переходник (футорку) диаметром полдюйма

Когда диаметр резьбы равен 3/4 дюйма, нужно будет установить также переходник (футорку) диаметром полдюйма.

Обычно на всех кухнях газовый стояк устанавливают в определенном углу. От него отходит приваренная трубка, оборудованная шаровым краном, для подключения газового шланга.

Накидная гайка накручивается на кран. Когда кран имеет внутреннюю резьбу, шланг должен вкручиваться в него.

Прежде чем к «выходу» системы подключить шланг, нужно поставить паронитовую прокладку. Обычно она продается в комплекте.

Но лучше самому приобрести на рынке такую прокладку, оснащенную металлической сеточкой. Она будет служить защитой от возможных загрязнений.

Установив прокладку, гибкий шланг прикручивается к выходу плиты и подтягивается рожковым ключом.

Затем проводится проверка утечки газа. Все соединения нужно тщательно обмылить. Открыть кран и пустить газ. Отсутствие пузырей в местах соединений говорит о том, что система готова к эксплуатации.

Заключение

Использование качественной арматуры для обеспечения работы газового оборудования делает систему отопления безопаснее и производительнее. Эту задачу можно решить всего за 5-7 тыс. руб. Примерно в эту сумму оценивается средняя по характеристикам газовая рампа. Своими руками изготовить простой аналог данного аксессуара для газопровода можно за меньшие деньги, но с применением специального инструмента. Причем не стоит рассматривать интеграцию рампы как нечто избыточное для домашнего инжиниринга. Рядовая бойлерная установка, работающая на газовых смесях, потребует соединения с баллоном в случае отсутствия магистрального снабжения. Кроме отопительного оборудования, подобные средства подключения применяются и к инструментам, примером чему может служить тот же сварочный автомат.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
