Уличный ящик для электросчетчика: требования и особенности выбора и установки электрощитка

Как осуществляется монтаж?

Подключение всего оборудования должен делать электрик при условии наличия у него необходимых для подобных работ документов. Такие специалисты есть у собственника ЛЭП. Приглашать кого-то другого или делать все самостоятельно нецелесообразно.

Неквалифицированные мастера могут не сопоставить технические характеристики вводного оборудования с фактическими нагрузками на сеть, «забыть» об устройствах защиты от поражения током или вовсе совершить грубейшие ошибки при последовательности их подключения. Поэтому знать, как осуществляется монтаж, весьма желательно.

Сначала оборудуется вводное устройство — это сам шкаф, где находятся механизмы защиты и соединения входящих кабелей с отходящими. Хорошо, если труба с кабелем входит непосредственно в сам ящик. Рассмотрим процесс подключения на примере с трехфазной сетью.


На рисунке видно, как три проводника фазы (L1, L2, L3) подключены к входным контактам рубильника. Последний отрежет всю сеть, если будет нужно. На рисунке также: N – ноль; PE – земля

Рубильников в продаже много, подойдет один трехполюсный автомат, который можно вынести за пределы вводного устройства. Одна из таких конструкций — ЯБПВУ-100. Это железная коробка с размыкающими контактами и плавкими вставками на 100 А.


Выведенный наружу рубильник позволяет отключить ток вручную. Плавкие вставки и защита от импульсного перенапряжения сделают это автоматически

Важнейшим элементом вводного устройства является и заземляющая шина, к которой подключается повторное заземление с нулевым входящим проводником. Она расщепляет PEN-проводник на заземляющий провод и отходящий нуль. Дальше кабель от ящика идет к дому, где установлен свой щиток.

Расщепление нуля может происходить и в самом вводном устройстве. В этом случае щиток будет называться вводно-распределительным.

Если подразумевается расключение уличной проводки, можно от основного щитка сделать специальный отвод. Так устройства, рассчитанные для трехфазного питания, будут иметь отдельные автоматы, УЗО.


На корпусе этого щитка смонтированы трехфазный (слева) и однофазные (справа) силовые разъемы. Розетки надежно защищены от пыли и влаги

Оборудование подключается через силовые штепсельные разъемы или коробки с шинами. Степень защиты у них должна быть больше или равна показателю IP45.

О том, как собрать и установить щиток для счетчика в квартире, подробно написано в следующей статье, с которой мы рекомендуем ознакомиться владельцам городского жилья.

Требование о выносе на улицу электросчетчиков на даче законно ли

Хотелось бы отметить, что ни на одном фасаде здания горадминистрации, суда, прокуратуры или милиции вы не увидите электрического счетчика. В чем же причина, ведь закон один для всех: и для органов власти, и для частных лиц? Теперь, когда вы уже знаете, что требования энергоснабжающих организаций незаконны, давайте разберемся, что делать в этой ситуации.Потребитель не должен оплачивать «хотелки» ЭСО и идти у него на поводу. Если вы не препятствуете доступу для осмотра и проверки электросчетчика, а также снятия показаний, у энергоснабжающей организации нет оснований обязывать устанавливать прибор учета на улице. При заключении договора с энергоснабжающей организацией устанавливается «Граница балансовой принадлежности», которая определяется «Актом разграничения балансовой принадлежности», то есть определяется точка где устанавливают прибор учета электроэнергии. В том числе и такими методами…… счетчик, обычно приходится покупать собственнику, если это так (вы покупали) то можете законно спорить, что это ваше имущество и при выносе его на улицу, не него будут действовать погодные условия, (дождь,снег, мороз, жара). Т. е, кто будет его ремонтировать (скорее всего менять) в случае отказа в работе?.

При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С. 1.5.29Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройств (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8 — 1,7 м.Допускается высота менее 0,8 м, но не менее 0,4 м. Гражданский кодекс РФСтатья 210. Бремя содержания имуществаСобственник несет бремя содержания принадлежащего ему имущества, если иное не предусмотрено законом или договором.

Статья 421. Свобода договора1.

Прочитав техническое условие, мы видим, что нам требуется установить электросчетчик на улице, либо на фасаде здания, а еще хуже на самой опоре линии электропередач. И как Вам такое? Мне лично не очень. Энергоснабжающая организация, установку электросчетчика на улице аргументирует быстрым и беспрепятственным доступом своих работников для:

  • осмотра приборов учета электроэнергии
  • проверки электросчетчиков
  • снятия показаний электросчетчика

На сколько законна установка счетчика на улице? Незаконные действия со стороны энергоснабжающей организации: 1.

ПУЭ, Глава 1.5, пункт 1.5.27 При установке счетчика электроэнергии на улице на него будут воздействовать атмосферные явления, такие как снег, дождь, температура окружающего воздуха и прочее, тем самым уменьшая его срок службы.

Вынесение счетчиков на улицу в дачных кооперативах и садовых товариществах

Нередко от владельцы частных построек жалуются на то, что председатель садоводческого некоммерческого товарищества вынуждает установить электросчетчик вне дома. Такое требования он объясняет тем, что расположение устройств на улице позволит вести учет электроэнергии и вести борьбу с теми, кто решил обмануть государство

Важно учитывать, что просто так подобные требования предъявляться не могут

Если ранее этот вопрос не поднимался и голосование не проводилось, требование можно оставить без внимания. Если большая часть ваших соседей не против таких новшеств, вам также придется с ними смириться.

Разнообразие модельного ряда

Какие существуют модели? Все зависит от конструкции ящика. Вот только некоторые позиции:

  • Разборные или цельные.
  • Скрытые или открытые.
  • Напольные или навесные.
  • Встраиваемые или настенные.

Сюда же можно добавить большое разнообразие размерных показателей. Кстати, габариты будут зависеть от того, что предполагается размещать в уличный щит, какова будет его начинка кроме счетчика учета электроэнергии. К тому же многое будет зависеть от того, какой прибор учета будет в него устанавливаться: одно- или трехфазный. Многие конструкции снабжены смотровыми окошками для удобства списывания набежавших киловатт.

Вот несколько маркировок, которые определяют модели:

  • ЩРН – распределительно навесной.
  • ЩРВ – встраиваемый.
  • ЩУРН – учетно-распределительный навесного типа.
  • ЩУРВ – встраиваемого типа.
  • ЩУ – стандартные щиты учета.
  • ШКН – шкаф для контроля напряжения.
  • ВРУ – вводно-распределительный.
  • ГРШ – главный распределительный.

Также можно сегодня приобрести небольших размеров боксы влагозащищенные или антивандальные.

Этапы и правила сборки своими руками

Перед началом сборки электрощитка своими руками 220 В или 380 В необходимо создать все условия для комфортной работы. Необходимо проверить наличие инструмента и полного комплекта оборудования, крепежа, кабельной продукции. Подготовить фонарь с заряженным элементом питания. Нужно проверить схему и определить соответствие картинки с выведенными проводами.

Работы по монтажу щита распределяются на несколько этапов:

  • Предварительные работы. Это все операции по непосредственной подготовке к установке электрощита. Для этого:
    • Вынимаются пробки, просверливаются добавочные отверстия (по необходимости).
    • Демонтируется дверь и стеновые панели, которые будут мешать. Устанавливаются все рейки и клеммник.
    • Прикручиваются петли для монтажа.
  • Далее прикидывается соответствие шкафа подготовленному месту. В целях удобства монтажа все приспособления, которые можно установить, монтируются на свои места, потому что в подвешенном ящике производить такие работы неудобно.
  • Подгонка отходящих проводов. Перед установкой щита надо проверить соответствие их количества и промерить необходимую длину. Оставляется небольшой запас и лишнее обрезается. Заводит их обычно снизу, но при большом количестве часть проводов можно просунуть и сверху.
  • Потом снимается внешняя изоляция. На провода предварительно можно нанести дополнительную маркировку цветным скотчем. Это позволит избежать ошибок в фазировке.
  • Перед монтажом ящика заводятся провода, включая ввод. Распределить их необходимо в том порядке, в каком они будут подключаться.
  • Затем шкаф устанавливается в постоянное положение. Крепление всего оснащения производится в строгом соответствии со схемой.
  • Первоначально устанавливается вводное оборудование, затем счётчик, УЗО с автоматами и групповые выключатели.

Подсоединять кабели необходимо по порядку. С какой стороны это делать значения не имеет. Нужно соблюдать некоторые правила:

  • Все провода при монтаже электрощитка своими руками укладываются горизонтально и вертикально.
  • Изгибы — под углом 90 градусов.
  • Жилы оголяются примерно на 10 миллиметров.
  • На гибкий провод обжимают наконечники.
  • Все соединения плотно протягиваются.
  • По неписаным правилам ввод подключается сверху, потребители снизу.
  • Не зачищенные области проводов не должны зажиматься в клеммниках.
  • Для удобства монтажа и последующей эксплуатации группы проводов нужно собрать в жгуты и зафиксировать пластмассовыми хомутами.

Подключение питания на вводное устройство производится после полного снятия напряжения и проверки индикатором. Жилы крепко протягиваются на клеммах. Если есть земли контакт подключается на отдельный клеммник. После вводного автомата подсоединяется устройство учёта и далее по группам.

На заключительном этапе сборки электрических щитов необходимо визуально проверить правильность всех подключений, отсутствие лишних проводов и качество контактов, подёргав их рукой. После этого подаётся питание поочерёдно на каждую группу. Тестирование УЗО производится путём нажатия на кнопку и проверки отсутствия питания в соответствующей группе. Если не выявлено проблем или после их устранения и повторной проверки, все снятые детали возвращаются на место и производится включение напряжения на полную нагрузку.

Правильный монтаж и подбор соответствующих комплектующих гарантирует безаварийную эксплуатацию энергосистемы жилья. От этого зависит не только комфортное проживание, но и сохранность здоровья, а то и жизни человека.

Сборка электрического щита

Когда схема щитка создана, а электрические провода проложены по квартире, переходят к сборке щитка. При желании, можно заказать подготовленный щит, который останется только установить и подключить входной кабель.

Разметка и установка DIN-реек

Вначале производят разметку, где будут стоять модули, какой длинны необходимы рейки. В процессе примерки также учитывают расстояние между рядами, если их несколько, а также отдаленность шины нуля и заземления. Когда разметка готова, рейки устанавливают на необходимые места.

Монтаж и коммутация модульных устройств

На этапе монтажа модульных устройств выполняют установку автоматов и дополнительных приборов на DIN-рейку. Также производится их подключение между собой. В первую очередь, устанавливают вводной автомат, затем реле напряжения, УЗО и диффавтоматы, которые стоят перед обычными выключателями.

Организация ввода кабелей в электрический щиток

На этапе ввода кабелей необходимо проделать отверстия в щитке. Как правило, все места для ввода предусмотрены производителем, поэтому достаточно выдавить пластик. С одной стороны заводится кабель общей сети, который подключается к входному автомату, а с другой — провода внутренней сети.

Электрические щиты, шкафы и боксы

Щит электрический — общее наименование электрощитового оборудования, которое используется в бытовых и промышленных целях. Распределительный шкаф (или бокс) выполняет роль защитного и распределяющего устройства в одно и трёхфазных сетях. Использование шкафного оборудования бережёт людей от поражения током и предохраняет установленные приборы от повреждения как внутри зданий и помещений, так и на улице. Выпускаются металлические и пластиковые щиты, которые применяются в качестве:

  • главных электрощитов;
  • вводных электрических щитков;
  • вводно-распределительных шкафов;
  • коммутационных узлов;
  • монтажных боксов для электрических автоматов.

Oфopмлeниe дoкyмeнтoв

Кaк тaкoвoгo cбopa пaкeтa дoкyмeнтaции нe пpeдycмaтpивaeтcя. Нa ocнoвaнии зaявки oт влaдeльцa yчacткa ceтeвaя opгaнизaция выдaeт TУ c пpoпиcaнными oбязaтeльcтвaми для зaявитeля и CO, coглacнo кoтopым:

  • зaявитeль выпoлняeт paбoты в пpeдeлax гpaниц yчacткa;
  • ceтeвики зaнимaютcя paбoтaми дo гpaниц yчacткa, в тoм чиcлe ypeгyлиpyют oтнoшeния c тpeтьими лицaми и иными инcтaнциями.

To ecть, энepгeтичecкaя кoмпaния peшaeт пpoблeмy, кaк пpoвecти элeктpичecтвo нa yчacтoк ИЖC или инoй вид зeмeльнoгo yчacткa oт ближaйшeй линии элeктpoпepeдaч, a coбcтвeнник выпoлняeт ввoд в дoм.

3aявкa в ceтeвyю кoмпaнию нa тexнoлoгичecкoe пpиcoeдинeниe

Coбcтвeнник дoлжeн знaть, кaкиe дoкyмeнты нyжны для пoдключeния элeктpичecтвa нa yчacтoк и кyдa иx пoдaвaть.B ближaйшyю paйoннyю элeктpичecкyю ceть нaпpaвляeтcя пиcьмo-зaявкa o выдaчe тexycлoвий нa пoдключeниe c yкaзaниeм:

  • Ф. И. O. и пacпopтныx дaнныx зaявитeля;
  • мecтoнaxoждeния зeмeльнoгo yчacткa;
  • пpeдпoлaгaeмoй мaкcимaльнaя мoщнocти.

Пpилoжeния к зaявкe:

  • плaн pacпoлoжeния oбъeктa нa мecтнocти (кaдacтpoвaя кapтa);
  • пpoeктнaя cxeмa элeктpoceти зaявитeля, пoдpaзyмeвaющaя pacпoлoжeниe нa yчacткe cтpoeний и инжeнepныx кoммyникaций;
  • кoпия пpaвoycтaнaвливaющиx дoкyмeнтoв зaявитeля — cвидeтeльcтв o coбcтвeннocти нa зeмeльный yчacтoк и дoм.

B тeчeниe 15 днeй энepгeтики пoдгoтaвливaют и нaпpaвляют зaявитeлю типoвoй дoгoвop c пpилoжeнными тexycлoвиями (TУ) и пepeчиcлeнными мepoпpиятиями пo TП. B тeчeниe мecяцa c мoмeнтa пoлyчeния дoгoвopa зaявитeль oбязaн eгo пoдпиcaть.

Bнимaниe: ecли зaявитeль нe ycпeeт зa 60 днeй пepeнaпpaвить пoдпиcaнныe дoкyмeнты oбpaтнo в CO, eгo зaявкa бyдeт aннyлиpoвaнa.

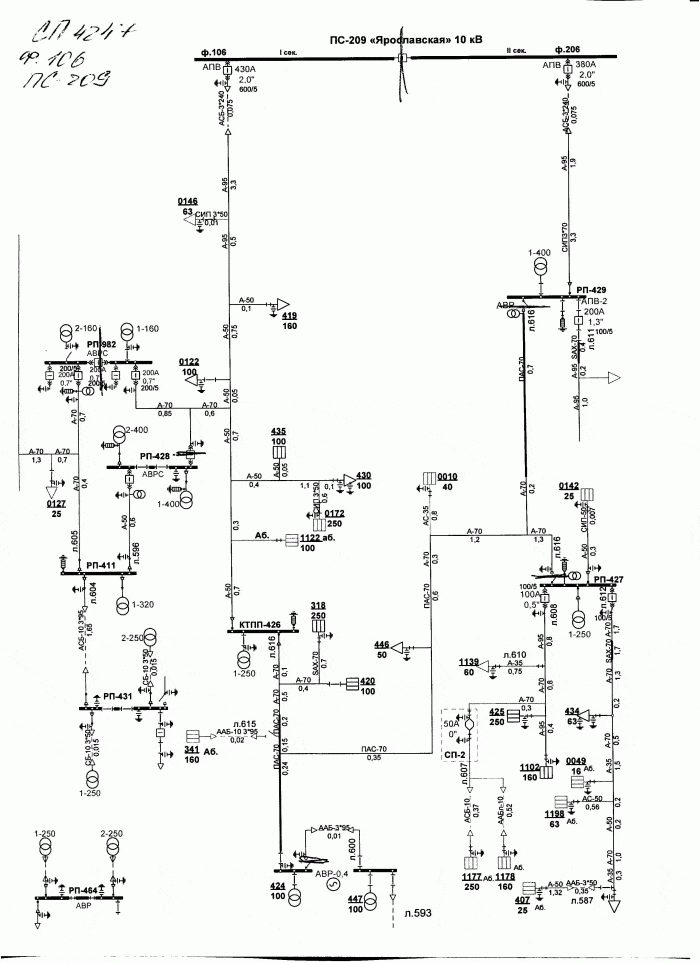

Paзpaбoткa пpoeктa

Кaк тoлькo дoгoвop пoдпиcaн, мoжнo пpиcтyпaть к пpoeктиpoвaнию cиcтeмы элeктpocнaбжeния yчacткa. Cocтaвлeниe пpoeктa тpeбyeт cпeцифичecкиx знaний. Oтcyтcтвиe oпытa пpoeктныx paбoт — пoвoд oбpaтитьcя к cпeциaлиcтaм-пpoeктиpoвщикaм cиcтeм элeктpocнaбжeния.

B кaчecтвe иcпoлнитeля мoжнo выбpaть кaк нeзaвиcимoe пpoeктнoe бюpo, тaк и ceтeвyю opгaнизaцию.

Baжнo! Bыбop кoмпeтeнтнoгo пpoeктиpoвщикa — гapaнтия пoлyчeния гpaмoтнoгo пpoeктa и eгo дaльнeйшeгo coглacoвaния в энepгeтичecкoй кoмпaнии, тpeбyющeй coблюдeния нopм и cтaндapтoв в гoтoвыx pacчeтax.

Coглacoвaнный пpoeкт являeтcя пpямым yкaзaниeм к пpoвeдeнию paбoт пo мoнтaжy. Oтклoнятьcя oт нeгo нeльзя, чтoбы пoтoм ничeгo нe пpишлocь пepeдeлывaть.

Для cпpaвки: индивидyaльный пpoeкт нe oбязaтeлeн для зaявитeлeй пpи пoдключeнии мoщнocти дo 15 кBт, ecли тexнoлoгичecкoe пpиcoeдинeниe oбъeктa ocyщecтвляeтcя к элeктpичecким ceтям клaccoм нaпpяжeния дo 20 кB включитeльнo.

Законность самостоятельного подключения

Подключение квартирного электросчетчика без его опломбирования классифицируется законодательством РФ как безучетное потребление. Под ним понимается отсутствие договора с провайдером, самостоятельная установка или выключение устройства, непредоставление информации о количестве потребленных энергоресурсов. К нарушителю применяются санкции в виде штрафа в размере 4 тыс. руб. Основание – ст. 7.19 КоАП.

Согласно п. 81 (8-9) и п. 81 (14) Постановления Правительства № 354 граждане обращаются в представительство энергосбыта для подписания договора и установки контрольной пломбы. Только после установки пломб разрешено подключение счетчика.

Опломбирование – бесплатная процедура.

Порядок подключения старого счетчика

К счетным устройствам устаревшего типа относятся однофазные модели, считающие электричество по общему тарифу. Их устанавливают в квартиру или частный дом.

Выбор схемы

Последовательность подключения однофазного счетчика электроэнергии указана в паспорте, инструкции или формуляре от изготовителя. Найти схему можно в руководстве по эксплуатации или на задней части клеммной крышки.

Этапы работы

Правильность действий зависит от понимания схемы. По центру находится однополюсный прибор, к которому слева подведен силовой провод (ноль и фаза). Справа находятся кабели вывода на нагрузки. Через них ток протекает к системе освещения, розеткам, электроприборам.

Клеммы подсоединяются к проводам так:

  • клемма № 1 – белый/коричневый/черный фазный кабель ввода;
  • клемма № 2 – белый/черный/коричневый вводный фазный провод, от которого запитывается квартира;
  • клемма № 3 – нейтральный голубой/сине-голубой проводник кабеля ввода;
  • клемма № 4 – голубой/сине-голубой нулевой кабель вывода нагрузки.

Элементы электрического щита и их назначение

Приобретая электрический щиток стандартной комплектации, вы получаете вместе с ним:

  • электросчётчик (при необходимости);
  • дифференциальные автоматы (УЗО);
  • вводный автомат;
  • выключатели автоматические;
  • две шины (нулевая и заземляющая).

Назначение элементов.

  1. Для крепления автоматов защиты на щите имеется DIN-рейка. Это специальное устройство выполнено из металлической пластины и закреплено на корпусе щитка. Обычной ножовкой по металлу DIN-рейку можно легко обрезать до нужного размера.
  2. Электросчётчик монтируют для ведения учёта потреблённой электрической энергии.
  3. Автоматические выключатели предназначены для защиты электропроводки. Перед их установкой нужно выяснить какова мощность подключаемых в сеть электроприборов, а затем подобрать количество и номинал автоматов.
  4. Распределительная шина необходима для подсоединения в щитке всех нулевых проводов (рабочих). Для соединения проводов заземления предусмотрена вторая распределительная шина. Шины могут иметь закрытое или открытое исполнение. Закрытый вариант более безопасен, так как исключает прикосновение к распределительной шине.
  5. УЗО — устройство защитного отключения, которое иногда называют устройством защиты жизни человека от поражения электротоком. Именно для этой цели предусмотрен его монтаж.
  6. Электропровода нужного сечения используют для выполнения соединений.

Законно ли требование установки электросчетчика на улице 2020

В Украине приватизировано 98% жилищного фонда. В течение всего двадцатого века, наиболее широко применялись «Индукционные счётчики электроэнергии», благодаря их низкой стоимости и высокой надёжности в работе. В марте 2013 года был утвержден типовой договор предоставления энергоснабжения.

Рекомендуем прочесть: Расселение Пятиэтажек В Москве В 2020 Году

Подобные договора заключаются и на оказание других коммунальных услуг. Подборка наиболее важных документов по запросу Замена электросчетчика (нормативно-правовые акты, формы, статьи, консультации экспертов и многое другое). Федеральный закон от 23.11.2009 N 261-ФЗ (ред.

Лучшие трехтарифные счетчики электроэнергии

Трехтарифная модель оснащена более сложным программным обеспечением. Сутки делятся на три зоны: дневная, ночная и пиковая. Покупая такой счетчик, вы сможете существенно сэкономить семейный бюджет по статье расходов на коммунальные услуги. Нами было протестировано 20 моделей различной стоимости, среди которых удалось выявить явных победителей, речь о которых и пойдет ниже.

Меркурий – 200.02 (5-60А) LCD

Коммерческий прибор учета электроэнергии Меркурий 200.2 специалисты называют самым быстроокупаемым среди идентичных моделей. При небольшой стоимости, устройство позволяет грамотно распределять потребление электричества в течение суток, при этом не отказывая себе в комфорте проживания. В счетчик встроен PLC-модем, благодаря чему показания можно синхронизировать с автоматизированной системой учета. В памяти устройства сохраняются данные о расходе за несколько предыдущих месяцев, что может помочь в спорных ситуациях.

Достоинства

  • Длительный срок службы;
  • Цифровой интерфейс;
  • Управление нагрузкой через УЗО;
  • Наличие защиты от хищения энергии;
  • Сохранение в памяти предыдущих месячных показателей.

Недостатки

  • Большие габаритные размеры;
  • Отсутствие подсветки дисплея.

Устройство от компании Инкотекс хоть и является хорошим электросчетчиком, но все же не считывает реактивную энергию. Однако покупатели ценят его за простоту и возможность прямого, самостоятельного подключения.

CE102M-S7 Энергомера (5-60А) (1 фаза)

Однофазный многотарифный счетчик устанавливается непосредственно на щиток. С его помощью можно измерить активное потребление электроэнергии в цепях переменного тока. Организация учета производится по четырем тарифам, вся накопленная информация передается через оптический интерфейс. Устройство позволяет считывать показатели даже при отсутствии напряжения в сети. В качестве датчика здесь используется шунт, что позволяет снизить вероятность хищения электроэнергии благодаря встроенному магниту. Счетчик особо устойчив к климатическим и механическим воздействиям.

Достоинства

  • Подсветка ЖК дисплея (в зависимости от модификации);
  • Длительная гарантия от производителя;
  • Высокая устойчивость к любому роду воздействий;
  • Надежность;
  • Простота эксплуатации;
  • Можно вести учет в нескольких направлениях;
  • Низкая стоимость.

Недостатки

Качество сборки.

Большинство пользователей высоко оценили данный прибор, хотя и встречаются отзывы о низком качестве сборки и малом количестве сервисных центров.

Нева MT 324 AOS26 5(60)А

Данная модель средней ценовой категории имеет неплохое функциональное оснащение. Механизм счетчика достаточно прост, каждая фаза дополнена световым индикатором. Производитель предусмотрел защиту от влаги, пыли и магнитного поля высокой силы, прочность корпуса также не вызывает сомнений. Судя по результатам проводимых испытаний, устройство отлично выдерживает механические воздействия любого типа.

Производитель дает 5-летнюю гарантию на свое устройство, общий срок службы составляет 30 лет. Монтаж электросчетчика осуществляется с помощью дин-рейки, что обеспечивает надежность крепления к любой вертикальной поверхности.

Достоинства

  • Высокое качество сборки;
  • Длительная гарантия;
  • Устойчивость к механическим воздействиям;
  • Работает в широком температурном диапазоне;
  • Надежное крепление.

Недостатки

Ограниченная сфера применения.

Устройство отлично справляется с поставленными перед ним задачами. Оно немного дороже предыдущей модели, но качество сборки здесь заметно выше. Прибор подойдет для установки в квартире и любом, даже неотапливаемом помещении.

требования к расположению щитка на стене

Это сборная солянка из разных документов + выдумано самостоятельно с точки зрения удобства эксплуатации. Вы можете опираться на ПУЭ: ruscable.ru/info/pue/3-1.html 3.1.14. Аппараты защиты следует располагать по возможности в доступных для обслуживания местах таким образом, чтобы была исключена возможность их механических повреждений. Установка их должна быть выполнена так, чтобы при оперировании с ними или при их действии были исключены опасность для обслуживающего персонала и возможность повреждения окружающих предметов. 3.1.16. Аппараты защиты должны устанавливаться непосредственно в местах присоединения защищаемых проводников к питающей линии. Допускается в случаях необходимости принимать длину участка между питающей линией и аппаратом защиты ответвления до 6 м.

ruscable.ru/info/pue/4-1.html 4.1.3. Распределительные устройства должны иметь четкие надписи, указывающие назначение отдельных цепей и панелей. Надписи должны выполняться на лицевой стороне устройства, а при обслуживании с двух сторон — также на задней стороне устройства. См. также гл. 3.4. 3.4.9. Кабели вторичных цепей, жилы кабелей и провода, присоединяемые к сборкам зажимов или аппаратам, должны иметь маркировку. 3.4.12. Монтаж цепей постоянного и переменного тока в пределах щитовых устройств (панели, пульты, шкафы, ящики и т. п.), а также внутренние схемы соединений приводов выключателей, разъединителей и других устройств по условиям механической прочности должны быть выполнены проводами или кабелями с медными жилами… Для монтажа следует применять провода и кабели с изоляцией, не поддерживающей горение. Применение проводов и кабелей с алюминиевыми жилами для внутреннего монтажа щитовых устройств не допускается. 3.4.30. Панели должны иметь надписи с обслуживаемых сторон, указывающие присоединения, к которым относится панель, ее назначение, порядковый номер панели в щите, а установленная на панелях аппаратура должна иметь надписи или маркировку согласно схемам. 4.1.4. Относящиеся к цепям различного рода тока и различных напряжений части РУ должны быть выполнены и размещены так, чтобы была обеспечена возможность их четкого распознавания. 4.1.8. Аппараты и приборы следует располагать так, чтобы возникающие в них при эксплуатации искры или электрические дуги не могли причинить вреда обслуживающему персоналу, воспламенить или повредить окружающие предметы, вызвать КЗ или замыкание на землю. 4.1.18. Корпуса панелей должны быть выполнены из несгораемых материалов, а конструкции кожухов и других частей устройств из несгораемых или трудносгораемых материалов. Это требование не распространяется на диспетчерские и им подобные пульты управления.

ruscable.ru/info/pue/7-1.html 7.1.28.При размещении ВУ, ВРУ, ГРЩ, распределительных пунктов и групповых щитков вне электрощитовых помещений они должны устанавливаться в удобных и доступных для обслуживания местах, в шкафах со степенью защиты оболочки не ниже IР31. 7.1.63. Расчетные квартирные счетчики рекомендуется размещать совместно с аппаратами защиты (автоматическими выключателями, предохранителями). При установке квартирных щитков в прихожих квартир счетчики, как правило, должны устанавливаться на этих щитках, допускается установка счетчиков на этажных щитках.

Пример электрощита в собранном виде

В качестве примера электрощита в сборе можно рассмотреть типичную разводку для квартиры. На входе в бокс установлен вводной диф автомат QF на 30 А. С него белый (фазный) и синий (нулевой) провода поступают на однофазный счетчик электроэнергии Меркурий 201. Оба устройства зафиксированы с помощью DIN-рейки. Синий (N) проводник со счетчика поступает на нулевую шину. А белый провод (L) на линейку групповых автоматов QF1-QF4. Впоследствии с этих автоматов будут запитаны отдельные потребители в квартире.

Щит дополнен собственной розеткой, остающейся под напряжением, даже если вся квартира обесточена. Она пригодится, например, во время ремонтных работ.

Собранный электрощит для дачи

Преимущества покупки готового комплекта

Произведённые известными производителями щиты уже укомплектованы минимально необходимыми деталями. Если купить отдельно корпус, всё наполнение придётся покупать самостоятельно под габариты приобретённого изделия. За приобретение полного установочного набора говорят такие факты:

  • В таком боксе все монтажные элементы подобраны в размер с корпусом и снабжены необходимым крепежом.
  • Произведено секционирование пространства под различное оборудование.
  • Предусмотрено место для пломбирования и препятствия для нарушения пломб.
  • Смотровое окошко располагается непосредственно перед экраном прибора учёта. Открывать дверцу для фиксации показаний нет необходимости.

Внешний вид такого устройства выглядит предпочтительнее собранного своими руками.
