Как увеличить тягу в воздуховоде?
Производительность воздуховода можно повысить за счет использования дефлектора, который также устанавливается на трубу и одновременно выполняет роль защитного элемента.
Для заводских изделий дефлектор представляет собой насадку большего диаметра, чем трубка. Накручивается на верхний край по резьбе
Принцип работы дефлектора основан на силе ветра. Встроенный диффузор уменьшает воздушный поток и создает зону низкого давления, что увеличивает тягу внутри воздуховода. Предполагается, что установка дефлектора увеличит эффективность вентиляции на 30%.

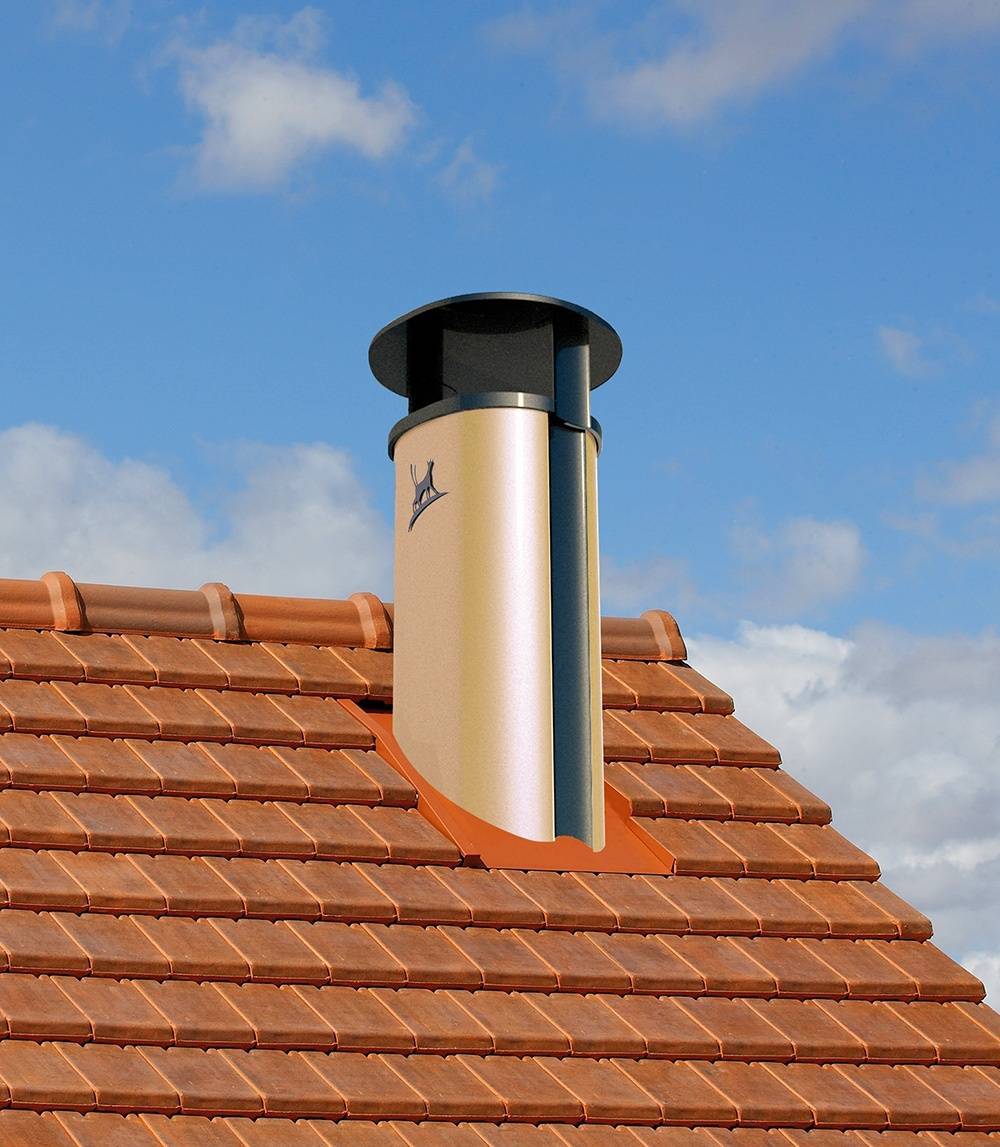

Современные устройства имеют декоративный вид и не портят общий вид кровли после монтажа. Вы можете установить дефлектор самостоятельно.
Преимущества сэндвич-систем
- Высокий уровень пожарной безопасности. Обеспечивается базальтовым наполнителем.
- Нет конденсата. Благодаря хорошей теплоизоляции внутренняя часть остается теплой, а наружная не нагревается.
- Хорошая тяга. Достигается благодаря поддержанию на допустимом уровне температуры газа-носителя и круглому сечению, обеспечивающему хорошую аэродинамику.
- Сажа и гарь не оседают на внутренних стенках. Благодаря свойствам нержавеющей стали.
- Скорость монтажа. Особенно заметна при установке системы вентиляции, которая в обычных условиях происходит в два этапа: монтаж, а затем утепление. Здесь эти два пункта совмещаются в один.
Необходимость обустройства проходных узлов
Основная цель, которую несут в себе проходные элементы кровли – это отвод загрязненного и отработанного воздуха. Конструирование таких элементов осуществляется в соответствии с ГОСТ 15150, где точно определяются расстояния от проходного узла до края плиты, а также диаметры отверстий, которые располагаются в плитах перекрытия. Оборудовать узлы прохода можно не только для вентиляции кровли, но и для систем дымоходов в тех сооружениях, которые оснащены каминным или печным отоплением. Такой способ устройства иногда именуется кровельной проходкой.
Исходя из типа конструкции крыши и предназначенной для нее вентиляции, узел прохода воздуховода через кровлю может иметь следующие формы:
- квадратные;
- круглые;
- овальные;
- прямоугольные и др.
По своему внешнему виду узлы напоминают отверстия, сделанные в перекрытиях. В эти отверстия проводят трубы из металла, которые монтируются на кровлю либо на стаканы из железобетона. Толщина применяемого материала не должна быть меньше 1 миллиметра. Производители изготавливают самые разные по размеру вентиляционные узлы, это касается как их длины, так и толщины. Тип системы вентиляции, которая служит местом присоединения трубы, может быть либо естественным, либо принудительным.
Прежде чем окончательно принять решение в пользу того или иного типа, следует заострить внимание на таких факторах, способных повлиять на выбор, как:
- показатели влажности;
- коэффициент загазованности;
- наименьшая и наибольшая температура воздуха внутри сооружения;
- коэффициент запыленности и т.п.
Весь процесс установки зависит от следующих критериев:
- угол наклона кровельного ската;
- интервал от проходки до кровельного конька;
- толщина кровельного перекрытия;
- площадь, которую имеет пространство под кровлей.
В том случае, если основу перекрытия составляет железобетон, то в месте расположения вентиляционного грибка на крыше необходимо использовать особые плиты, оснащенные уже готовыми отверстиями. Если диаметр этого отверстия не совпадает с целостностью плиты, то в районе монтажа проходки монтируются места, выполненные из бетона в виде монолита.
При этом узел прохода через кровлю с легким каркасом из металла будет таким же, но стаканы должны быть выполнены из металла. Большая по площади постройка, несущая в себе функции жилого, промышленного или гражданского назначения, требует расчета расположения кровельных проходных узлов еще на этапе проектирования.

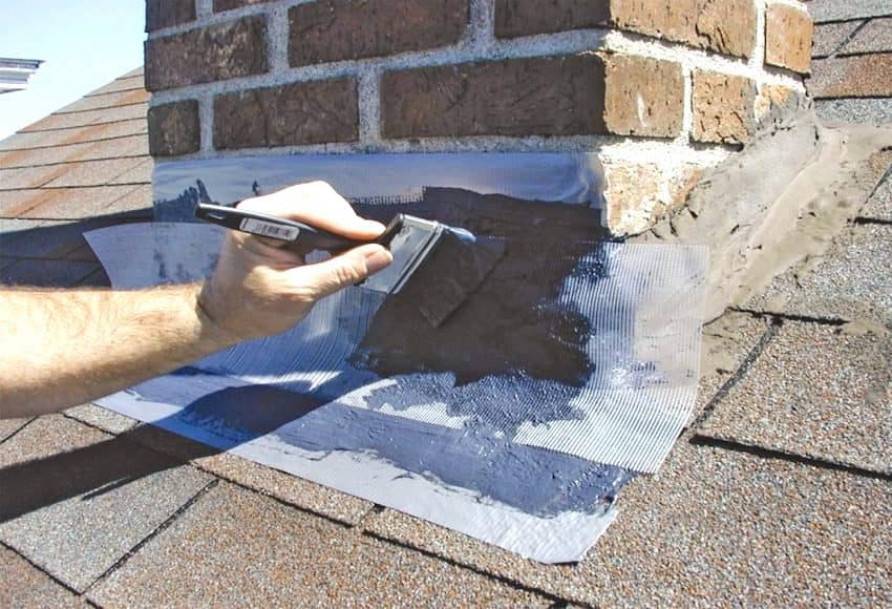

Герметизация прямоугольных и квадратных труб
Обеспечить надежность крыши в местах ендов и примыканий поможет галстук из металлических деталей (планок примыкания), которые заводят под покрытие на 150-200 мм.
Перед тем, как наложить профнастил, необходимо загерметизировать место прохода стояка мембраной.
- В материале делают крестообразный вырез, и приклеивают к стенкам дымохода на высоте более 5 см.
- Под верхнюю планку примыкания крепят самоклеющуюся ленту «Вакафлекс»: снизу, сбоку, затем сверху.
Иногда дымоход устраивают в готовой крыше, вырезая в профнастиле отверстие с запасом 1,5-2 см. Для этого металлический лист в месте примыкания прямоугольной трубы отгибают, приклеивают гидроизоляционную мембрану и устанавливают нижнюю, затем верхнюю обрешетку, плотно прижатую к кровельному пирогу и дымоходу.
Меры безопасности при монтаже дымохода должны строго соблюдаться
Оштукатуривание трубы
Во избежание образования толстого слоя штукатурки, следует знать, как правильно утеплить трубы:
- Для начала заделайте цементным раствором все имеющиеся неровности на трубе;
- Затем обтяните стенки армирующей сеткой;
- Завершающим этапом является нанесение штукатурки.
Армирующая сетка позволит штукатурке хорошо держаться на трубе и не трескается при высыхании
Укрепление трубы асбестоцементом
Обшивка дымохода асбестоцементом требует использования цементно-известковой смеси, наносимого на поверхность плит.
- Дымоотвод армируют сеткой и набрызгивают первый слой раствора.
- На отрезки изоляции наносят новый слой смеси и крепят к поверхности дымохода.
Обшивка листовым железом
Изолируя металлическую трубу, следует соблюдать расстояние дымохода от горючих материалов — 60см.
- Конструкцию обворачивают минватой толщиной 5 см внахлест, зажимают стальной проволокой. Поверх обворачивают металлическим листом.
- В предварительно подготовленные зазоры вставляют заклепки, замыкают головки фиксаторов специальным инструментом.
Какая преследуется цель
При подготовке чертежей важно предусмотреть прямое расположение трубы, идущей от печи
- Максимальная температура нагрева внешней стенки дымохода не должна превышать 50 градусов.
- Гидроизоляция кирпичной печной трубы на крыше позволяет соблюдать установленные нормы, а металлические элементы потребуют дополнительного утепления, предупреждающего образование конденсата.
После монтажа трубы, достаточно провести оштукатуривание с последующей укладкой миллитового кремнезема, теплоизоляционной ваты МКРР – 130 или рулонного фетра МКРФ-100.
Дымовые трубы
На что влияет дымовая труба
Как мы упоминали выше, высота дымовых труб влияет на множество аспектов работы отопительной системы. Однако для нас ключевыми будут такие моменты как КПД котла (если проектирование дымовых труб здания было проведено с ошибкой – возможно снижение КПД от 95 до 60%) и расход топлива.
Вот почему, приступая к обустройству отопительной системы, необходимо учесть не только номинальную высоту дымоходной трубы, но и материал, из которого она будет изготовлена, и ее сечение, и конфигурацию. Да и расположение дымовой трубы проект должен определять с учетом того, какое отопительное устройство используется – котел, печь или камин.
https://youtube.com/watch?v=APG7VLXArMI
Выбор высоты трубы
И все же, говоря о тонкостях обустройства дымохода, нельзя обойти самый главный вопрос — какой высоты должна быть дымовая труба?
С одной стороны, все просто: выше труба – больше тяга. Однако, если сделать слишком высокую дымовую трубу – возрастет аэродинамическое сопротивление движению образующихся в котле или печи продуктов сгорания. Дым движется вверх медленнее, постепенно остывает, отдавая свою теплоту стенкам трубы.
В результате снижения температуры масса продуктов сгорания увеличивается – и соответственно, уменьшается тяга. Вот почему даже самая высокая дымовая труба не является гарантией устойчивой тяги.
Дымовая труба на наклонной крыше
Также нужно учитывать, где именно расположена дымовая труба. Если дымоход находится ниже уровня конька крыши, то тяга будет непостоянной, так как на нее будет очень сильно влиять направление ветра.
Именно поэтому СНиП 2.04.05-91 выдвигает к высоте дымовых труб следующие требования:
- Высота трубы, начиная от колосниковой решетки до устья трубы должна быть не менее 5 метров, а желательно – 6 метров и более
- Труба, расположенная на плоской кровли без большого парапета, должна быть не менее 0,5 м высотой
- Труба, расположенная на расстоянии до 1,5 метра от конька или парапета, должна минимум на 0,5 м возвышаться над их уровнем
- При расположении трубы дымохода на расстоянии от 1,5 до 3 метров от конька или парапета ее устье должно быть на уровне этих элементов кровле
- Если труба расположена дальше, чем в 3 метрах от конька – ее устье может быть расположено не ниже линии, проведенной от конька вниз под углом в 10 градусов к горизонтали
Выбор высоты дымохода
Хомут для растяжек
Однако правильный выбор высоты трубы – это только полдела. Трубу выбранной высоты необходимо еще и правильно установить.
Техника возведения дымовой трубы зависит от материала, который будет использован, однако для любой дымовой трубы будет справедливым следующее требование: если высота трубы над уровнем кровли (от подножья трубы до ее устья) превышает 1,2 м, обязательной является установка растяжек. Для закрепления растяжек на саму трубу надевается специальный хомут, а противоположные концы растяжек надежно закрепляются на крыше.
Расчетное определение высоты дымовых труб
Итак, мы подошли к вопросу, который волнует многих начинающих строителей — как рассчитать высоту дымовой трубы?
Когда проводится расчет высоты трубы, необходимо учитывать следующие факторы:
- Коэффициент, показывающий уровень рассеивания продуктов сгорания в атмосфере
- Коэффициент, показывающий скорость оседания продуктов сгорания
- Масса выделяемых продуктов сгорания за единицу времени
- Количество труб
Далее все эти данные подставляются в уравнения, определяющие высоту трубы, достаточную для обеспечения требуемой тяги. Однако высокая сложность данных уравнений делает такой расчет крайне трудоемким.
Труба выше конька
Альтернативой данным расчетам (к слову, производить их должны все-таки профессиональные теплотехники) может стать использование программ-калькуляторов для определения высоты дымовых труб.
В интернете существует множество как онлайн-, так и оффлайн-версий подобных программ, которые за несколько секунд могут произвести расчет дымовой трубы, и предоставить вам все необходимые для работы параметры.
Как видите, верное определение высоты дымовой трубы является необходимым условием оптимальной роботы дымохода, да и всей отопительной системы в целом
Поэтому, если вы хотите, чтобы в вашем доме было тепло, а дымоход работал «как часы» — уделите пристальное внимание рекомендациям которые приводятся в этой статье
Монтаж вытяжки на кухню: можно ли без нее обойтись
Не всегда можно устанавливать вытяжку на кухню. Бывают случаи, когда ее монтаж запрещен согласно правилам эксплуатации газовых приборов. Например, если в комнате установлен газовый водонагреватель, так называемая газовая колонка, либо газовый котел для отопления с камерой сгорания открытого типа, циркуляционную вытяжку монтировать противопоказано.
В большинстве случаев без вытяжки обойтись невозможно
Поэтому, перед тем как сделать вытяжку на кухне, необходимо разобраться, можно ли обойтись без воздуховода. Если он все-таки нужен, то следует определиться с типом прибора. Вытяжки могут быть проточными или циркуляционными. Устройства проточного типа вытягивают отработанный воздух из кухни, а циркуляционные просто очищают воздух без его ликвидации.
Циркуляционные приборы устанавливают над плитой, воздух проходит через специальные угольные фильтры, там же выполняется очистка от жира. Для таких конструкций воздуховоды не требуются, они компактные и легко устанавливаются. Главные недостатки вытяжки без воздуховода – это необходимость часто менять фильтры, неполная очистка воздуха, а также отсутствие удаления влажности и углекислого газа.

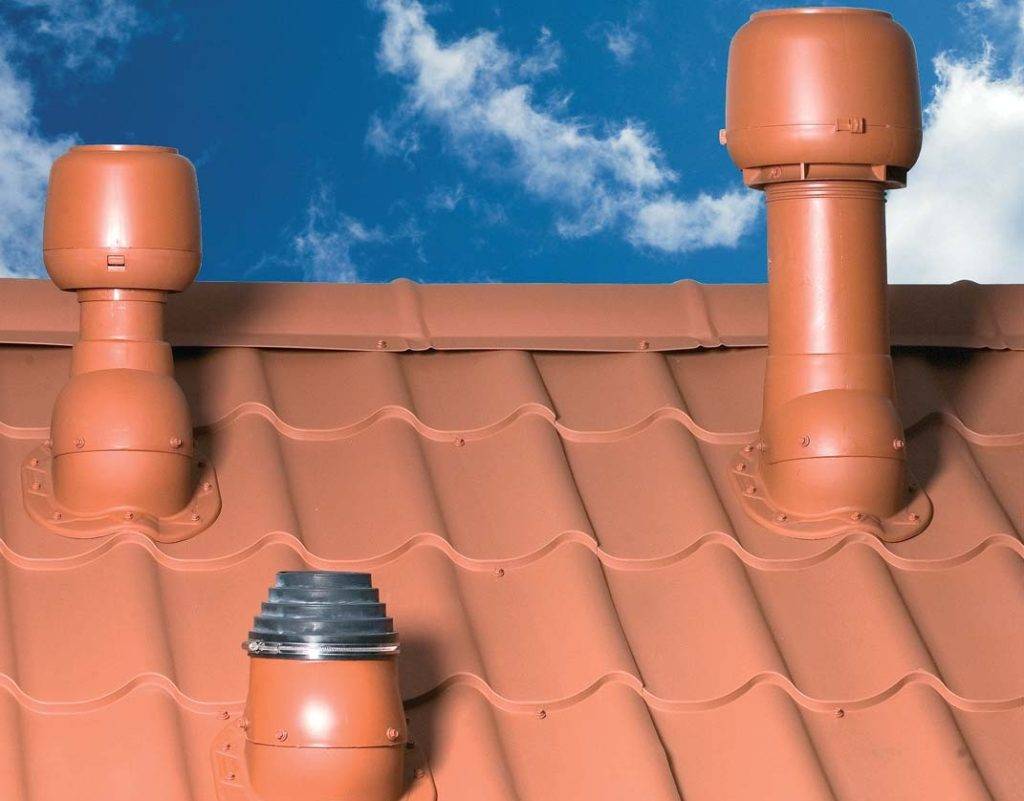

Особенности установки аэратора
Сначала определимся с конструктивными решениями. Аэраторы бывает точечными и непрерывными. Первые располагают по всей поверхности кровли, они обеспечивают вентиляцию отдельных участков крыши. Монтаж вторых аэраторов на мягкой кровле выполняют по всей её длине, чтобы была возможность проветривать всю кровлю.
Точечные устройства изготавливают в двух вариантах:
- Скатные устанавливают на сплошной поверхности кровли. Места для их расположения выбирают такие, где нужно усилить движение воздуха. Особого внимания требуют отдельные узлы сложных крыш: ендовы, мансардные окна, фонари, гребни. На этих участках есть смысл устанавливать аэраторы для мягкой или другой кровли с обеих сторон от препятствия.
- Коньковые монтируют на коньке. Масса тёплого влажного воздуха, как правило, поднимается изнутри помещений вверх и выходит наружу через коньковые конструкции. Одновременно карнизные вентиляционные каналы подают порции свежего воздуха извне. Таким образом происходит обновление воздушной массы. Коньковые аэраторы для мягкой кровли способствуют усилению этих процессов, а также удалению битумных испарений от кровельного материала.
Установка аэраторов может производиться в процессе строительства здания, во время замены кровельного покрытия или как самостоятельная процедура для действующей кровли. Аэратор для плоской мягкой кровли можно установить самостоятельно, но лучше все-таки это дело доверить специалистам. Сам процесс выглядит следующим образом:
- Для начала нужно определить места установки дефлекторов и выбрать их конструкцию.
- В кровельном покрытии вырезается окно размером на 10-20 мм шире диаметра трубы.
- Периметр полученного отверстия по все толщине необходимо обильно промазать битумной мастикой.
- Таким же образом следует обработать трубу кровельного аэратора для мягкой кровли.
- Труба вставляется в окно, закрепляется и далее производится сборка всей конструкции.
Крепление к основному покрытию выполняется при помощи специальных кровельных крепежей (саморезов, дюбелей)
Особое внимание необходимо уделить местам сопряжения аэратора с кровлей. Для гарантии под аэраторную юбку лучше уложить дополнительный слой гидроизоляционного или кровельного материала
Основные параметры, влияющие на высоту вентканалов над кровлей
Для создания правильного микроклимата дом нужно оборудовать системой циркуляции воздуха. Гарантировать правильную работу поможет верная высота вентшахты над кровлей. Методики расчетов зависят от типа вентиляции. На размер наружной части вентканалов влияют следующие факторы.
- Форма вентканала. Часто осуществляется комбинация квадратного сечения и круглого.
- Объем притока воздуха. Осуществляется через окно, специальный приточный клапан, вмонтированный в стену или приставной.
- Длина трубы меняется от формы крыши, расположения конька, дымовой трубы. Для ее вычисления применяется показатель кратности на основе правил СНиП.
- Требования норм и правил к воздуховодам.
Размеры относительно конька
При расположении воздуховода около конька — не далее 1,5 м, наружная высота трубы не должна превышать 50 см. Если канал вентиляции отнесен к краю крыши на расстояние от 1,5 до 3 м, он должен быть вровень с коньком дома. При отнесении канала вентиляции дальше 3 м его высота снижается по отношению к коньку дома не более чем на 10 градусов.
Конструкция кровли
Высота вентиляционной трубы над крышей без уклона должна быть не менее 50 см. Вентиляционная труба должна выдерживать шквалистый ветер и 10-бальный шторм. Для этого вес ее должен быть не менее 50 кг/кв. м. поверхности.
Сечение
При отсутствии механизмов принудительного удаления лучший вариант — круглая труба. Такой тип воздуховодов прочнее, герметичнее, аэродинамичнее, по сравнению с прямоугольным или квадратным сечением.
Перед подсчетом диаметра закладываются следующие параметры:
- объем каждого из вентилируемых помещений;
- объем воздуха для нормальной циркуляции для каждой комнаты.
По диаграмме вычисляется диаметр трубы после определения общего объема помещений. При этом скорость течения в центральной магистрали не должна превышать 5 м/с, а в боковых — 3 м/с.
Вентиляция
С внешней стороны стены вентканал не ставится, так как при этом образуется конденсат и снижается скорость потока. Объем притока должен составлять в жилом помещении 3 м³/ч на 1 кв. м., независимо от количества людей. По санитарным нормам временно находящимся достаточно 20 м³/ч, постоянным жильцам — 60 м³/ч. В подсобных помещениях — от 180 м³/ч.
Правила пожарной безопасности
Правила СНиП предусматривают проверку, прочистку дымоходов и вентиляционных труб следующим образом:
- перед отопительным сезоном;
- 1 раз в 3 месяца или чаще для комбинированных и кирпичных воздуховодов;
- 1 раз в год или чаще для асбоцементных труб, керамических и изделий из жаропрочного бетона.
Технология установки трубы на крыше
Прежде чем сооружать вывод вентиляционной трубы, необходимо завершить монтаж внутренних инженерных коммуникаций и закрепления воздуховодов. Перечень необходимых инструментов зависит от вида материала кровли и может включать зубило, ножницы по металлу, дрель и электролобзик. Кроме того, понадобится строительный уровень для контроля правильного расположения вентиляционной трубы и маркер для разметки.
Этапы монтажа узла прохода
Вывод трубы на крышу через перекрытия удобнее выполнять с помощью готовой конструкции узла прохода, который устанавливают следующим образом:
- определяют место установки проходного элемента на крыше, учитывая особенности ее конструкции и требования СНиП;
- намечают контуры, где будет располагаться труба для вентиляции, и вырезают в кровле отверстие нужного диаметра, выбирая инструмент и способ в зависимости от используемого материала;
- таким же образом делают отверстия в гидроизоляции и утеплителе;
- размечают по шаблону положение проходного узла и просверливают ряд отверстий для крепления саморезов;
- очищают поверхность кровли от пыли, грязи и влаги;
- наносят на нижнюю поверхность уплотнительной прокладки слой герметика и располагают ее на предназначенном месте;
- на прокладку устанавливают проходной элемент и фиксируют его с помощью саморезов;
- вентиляционную трубу вставляют в узел прохода, затем проверяют вертикальность ее расположения и закрепляют шурупами.
Конструкция проходного узла для вывода вентиляционной трубы на крышу
После монтажа вентиляционной трубы на крыше следует проверить плотность прилегания основания проходного элемента: он должен быть прижат к кровле таким образом, чтобы произошло устранение излишков герметика из-под прокладки конструкции. Кроме того, со стороны чердака следует провести герметизацию выхода воздуховода на крышу.
Дополнительные устройства
Для защиты воздуховодов от попадания мусора и атмосферной влаги используют колпак на вентиляционную трубу, который предотвращает ее засорение и увеличивает срок службы. Обычно он состоит из следующих частей:
- крышки в виде зонта, защищающего от осадков;
- капельника, используемого для отведения воды, стекающей с верхушки.
Колпак на вентиляционную трубу
Кроме вентиляционной трубы, на крыше могут устанавливаться аэраторы, которые обеспечивают циркуляцию воздуха между слоем теплоизоляции и внешним покрытием кровли. Они необходимы, если длина ската превышает 3 м и естественной тяги недостаточно. Для эффективного функционирования аэраторов следует предусмотреть возможность притока воздуха и правильный монтаж контробрешетки на всей площади ската кровли.
Аэратор кровельный
При правильном выборе месторасположения вывода вентиляционной трубы на крыше, соблюдении технологии его установки и использовании дополнительных приспособлений достаточно просто обеспечить оптимальное движение воздушных масс в системе и создать комфортный микроклимат в помещении.
Выбор места для узла прохода через кровлю
Все рекомендации для выбора места прохода через кровлю сводятся к тому, чтобы его расположение позволяло выполнить канал с наименьшим количеством поворотов. В этом случае эксплуатационные показатели работы системы будут стремиться к максимальным.

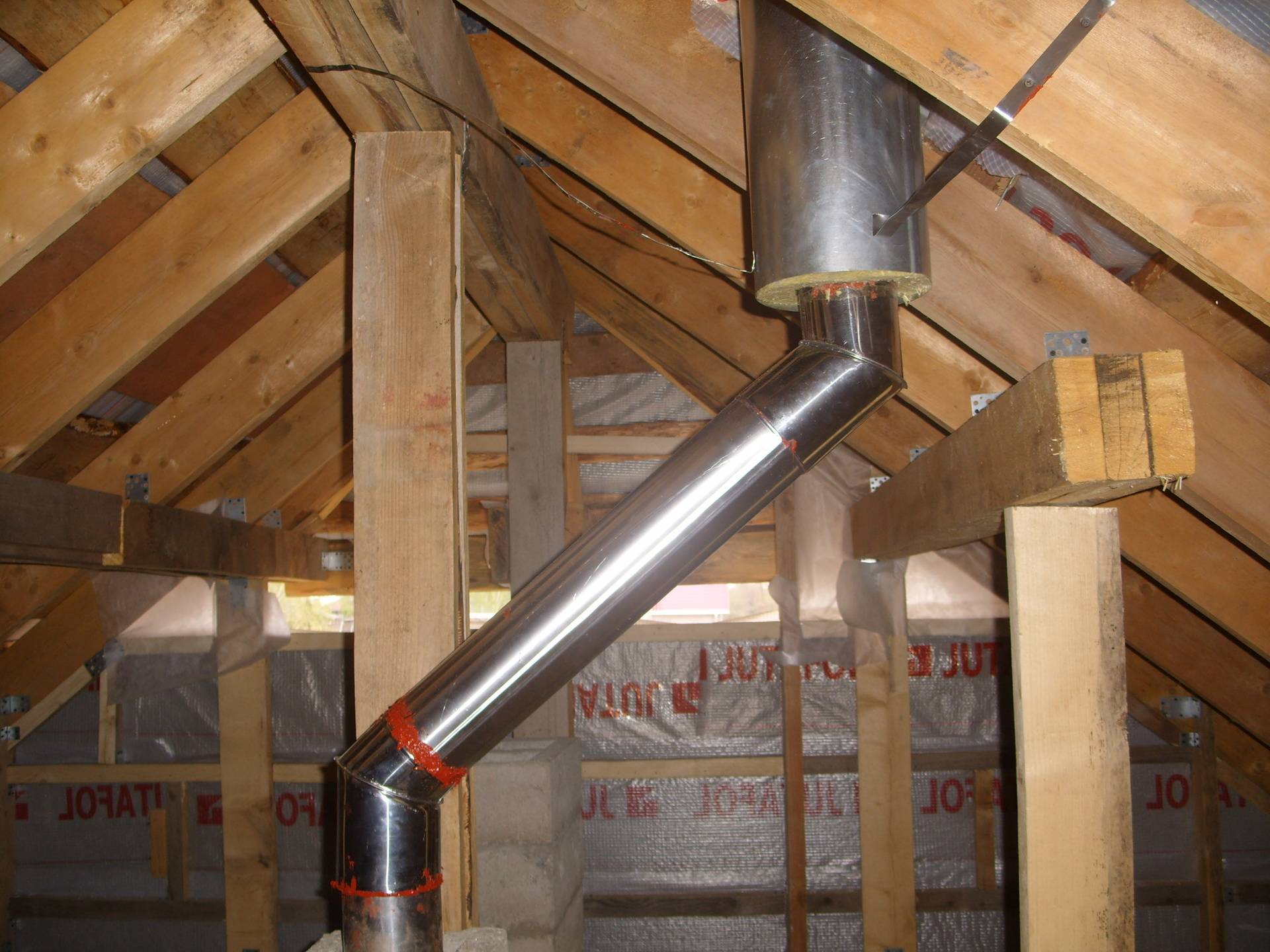

Иногда, в силу объективных причин, без изгибов не обойтись. На помощь придут гофрированные трубы. Применение гофротруб дает возможность выполнить монтаж воздуховодов с необходимыми поворотами.
Как было отмечено выше, проход через кровлю со стропильной системой выполняют максимально близко к коньку. Тогда, наибольшая часть трубы будет оставаться в чердачном пространстве, под защитой от перепадов температуры и ультрафиолета. Всей трубе будет не страшен резкий ветер, так как только меньшая ее часть будет выходить наружу.
Показатели ветрового подпора обязательно учитываются при любом расположении вытяжной трубы через крышу. Сильный ветер может стать причиной плохого оттока воздуха или направить его внутрь системы.
Правила установки вентиляционной трубы на крыше
Не секрет, что для получения в доме полноценного комфорта без качественной системы вентиляции не обойтись
Поэтому важное значение получает процесс монтажа вентиляционных труб на крыше
Пример установки вентиляционной трубы
Для начала следует отметить, что нормативные требования диктуют такие условия: воздух должен без препятствий покидать дом, если температура снаружи составляет плюс двенадцать градусов по Цельсию, а внутри – плюс 20-24.
Если речь идет о ванной комнате. Ведь именно в этом, а также в кухонном и туалетном помещении чаще всего необходима установка вентиляции. Словом, эта модернизация необходима в большинстве комнат, где отсутствуют окна.
Для обеспечения всех указанных помещений качественной вентиляцией нужно спроектировать и выполнить монтаж системы. Для этого можно сделать расчет и предварительный план на бумаге.
Температура снаружи и внутри помещения должна отличаться (снаружи должно быть холодно, а внутри — тепло). Это позволит увеличить объем отводимого воздуха. При увеличении температуры на улице эффективность вентиляции снижается.
Сужение вентиляционного канала
Поэтому объем воздуха, который отводится из помещения, зависит от силы тяги, которая зависит не только от разности температур, но и протяженности вентиляционного канала.
Выбор длины и сечения труб для вентиляции
- Выбор труб нужно делать из расчета, чтобы площадь сечения канала составляла более 0,016 метров квадратных.
- Если сечение равно 14х27 см, тогда длина будет более двух метров.
- Если же выбирается стандартное сечение 14х14 см, тогда длина будет более трех метров.
- Все расчеты должны быть выполнены заранее, с учетом даже вероятной необходимости в закрытии вентиляционной трубы.
- Согласно практике, длина вентиляционных каналов помещений, которые размещены на одном этаже, должна быть ориентировочно одинаковой. Поскольку иначе система будет работать неверно.
- Чем длиннее шахта вентиляции, тем больше будет сила тяги. В противном случае будет наблюдаться существенное снижение тяги.
Если выровнять все каналы по длине не получается, тогда в более длинном следует уменьшить силу тяги. Для этого можно установить вентиляционную решетку.
Температура и вентиляция
Как уже отмечалось, многое в вентиляционной системе зависит от температуры на ее выходе и входе. Чем выше разница температур, тем больше будет тяга.
Внутренняя обработка вентиляционной трубы
Для эффективности системы трубы должны находиться во внутренних стенах помещений. Если же они размещены во внешних стенах, их следует изолировать.
Обратите внимание
Вентиляционные трубы могут обогреваться, если они будут проходить вдоль горячего водопровода, труб системы отопления или дымохода при печном отоплении.
Это улучшит эффективность системы. Однако следует учитывать при этом более высокую силу тяги.
Вывод трубы на крышу
Для наружного применения может использоваться труба из полимера вместе с кровельным материалом ондулин.
Вентиляционная труба относительно кровельного конька
Тяга, кроме прочих факторов, зависит еще и от сопротивления. Оно минимально, если поверхность внутри имеет небольшую шероховатость.
Для снижения сопротивления применяются также различные приемы:
- исключаются горизонтальные площадки;
- сечение не должно изменяться по всей длине конструкции;
- швы должны быть гладкими, не иметь выступов и углублений;
- все соединения и элементы, из которых выполнена труба, следует выровнять.
Вывод канала над крышей – важный аспект при расчете и монтаже системы вентиляции. Высоту нужно рассчитать, учитывая характеристики трубы, внешние факторы и прочие.
При низком расположении вентиляционной трубы над крышей тяга будет недостаточной или обратной. Такую сложность можно решить, если применить специальные насадки.
Схема функционирования вентиляции дома
Выполнив расчет, останется лишь надежно и герметично закрепить изделие на крыше.
Собираем узел прохождения крыши
Основная сложность с установкой угла прохождения связана с тем, что необходимо максимально точно разметить и вырезать отверстие под корпус. Обычно вентиляцию, за исключением подкрышных вариантов, устанавливают снизу вверх, так проще сделать узел прохождения, но в таком случае нужно будет постараться максимально точно перенести на обрешетку вертикальную линию оси воздуховода. Чем точнее, тем меньше будет размер отверстия в кровельном покрытии, и более компактным получается сам узел.
Для этого удаляем с внутренней стороны крыши фанерную облицовку, закрывающую утеплитель и пароизоляцию. С помощью заточенного металлического штыря, можно взять сварочный электрод с подвешенным отвесом, пробиваем изнутри небольшое отверстие в кровельном покрытии.
С помощью переходной пластины и электролобзика вырезаем отверстие в листе металлочерепицы, гидроизоляцию разрезаем крестом и лепестки отгибаем на края отверстия. Если отверстие задевает доску обрешетки, то нужно будет со стороны чердака набить короб из деревянных планок, усиливающих несущие доски.
На следующем этапе каучуковую прокладку и переходную пластину обрабатываем клеем и укладываем их на слой кровельной гидроизоляции, ответную часть пластины крепим на отверстие со стороны чердака. После того как вентиляционная труба установлена в переходную пластину, стык между стенкой и прокладкой заполняем силиконом.
При правильной установке наружные стенки вентиляционной трубы не должны касаться краев переходной пластины, между ними должны оставаться толстая каучуковая прокладка и нанесенный слой защитного силикона.
Прежде чем приступать к обработке швов силиконом, вентиляционную трубу необходимо выровнять по вертикали с помощью строительного уровня. Обычно на время сборки корпус воздуховода временно прихватывают сантехническими хомутами к деревянным деталям каркаса крыши.
Даже если на первый взгляд, кажется, что все стоит ровно, – не поленитесь спуститься на землю и посмотреть, как смотрится труба с расстояния 10-20 м. Обычно с земли очень хорошо видны все недоделки. Если проблем с вертикальной установкой нет, устанавливают все оставшиеся детали крепежа.
Особенности монтажа
Чтобы качественно сделать проход труб воздуховода через кровлю, необходимо придерживаться следующих рекомендаций по монтажу:
- Тщательное уплотнение присоединительного фланца позволяет исключить вероятность образования протечек.
- Обеспечение беспрепятственного стока дождевой и талой воды. В осенне-весенний период при наличии щелей влага замерзает и расширяет их, что ведет к нарушению герметичности покрытия.
- Исключение условий для образования конденсата путем теплоизоляции УП.
В верхней части узел прохода вентиляционной системы через кровлю оборудуется дефлектором, который защищает от проникновения воды. Исключение из правил – фановые трубы канализации, которые не требуют наличия защитного устройства.
Фото 11. Вентиляционная проходка (справа) и канализационная фановая труба (слева) на кровле
Установка вентиляционного узла на жестком кровельном покрытии
Технология установки эластичных и пластиковых проходных элементов на жесткие кровельные покрытия практически не отличается, за исключением процесса крепления. Более подробно отличительные моменты будут рассмотрены после подготовки отверстия под воздуховод.
Общая последовательность действий:
Разметочные работы – размеры отверстий под трубы вентиляции должны быть больше на 20-30 мм. Разметку удобнее выполнять по шаблону, который можно сделать даже из картона. Его нужно приложить на поверхность покрытия и обрисовать контур с соответствующим припуском
Вырезание отверстия – здесь важно учитывать рекомендации производителя кровельного покрытия по резке. Так, металлочерепицу и профнастил не допускается резать болгаркой – только ручными или специальными электрическими ножницами по металлу. Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции
Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.
Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции. Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.
Эластичные проходы через кровлю для вентиляции устанавливаются путем натягивания уплотнителя на трубу – для облегчения работ можно использовать мыльный раствор. Затем края прижимаются специальным фланцем, который впоследствии обминается по форме покрытия для плотного прилегания. На следующем этапе проходной элемент уплотняется – для этого под фланец наносится герметик. После этого производится крепление проходки специальными саморезами.
Рисунок 12. Последовательность монтажа эластичного узла прохода
Монтаж пластикового проходного элемента тоже несложный и практически не отличается от установки эластичного УП. Единственное – он подбирается по профилю кровельного материала (т.е. в его конструкции нет фланца, который нужно подгибать для уплотнения). В нижней части есть прорезиненный фланец, перед установкой на него наносится герметик и выполняется крепление саморезами.
Более подробно процесс установки пластикового узла прохода рассмотрен в следующем видео:
Монтируем узел вентиляции на мягкую кровлю
Монтаж проходного элемента трубы вентиляции на крышу из битумной черепицы производится по подобной технологии. Однако чаще применяются специализированные пластиковые проходки с ровными краями.
Фото 13. Пластиковый узел прохода вентиляции через крышу из гибкой черепицы
Последовательность установки:
- Выполняется разметка и вырезание отверстия в сплошном настиле с помощью лобзика.
- Место установки УП тщательно промазывается мастикой.
- Устанавливается проходной элемент и прикручивается саморезами.
После крепления вентиляционной проходки продолжается монтаж битумной черепицы. Закрепленные на сплошном настиле края узла прохода перед укладкой гонтов тоже тщательно промазываются мастикой для обеспечения герметичного соединения и отсутствия протечек.
Детально процесс рассмотрен в следующем видео (монтаж проходного элемента начинается примерно с 10 минуты):
Заключение
Обеспечить хорошую гидроизоляцию можно двумя способами. В первом случае используется штатный силиконовый чехол или колпак, который одевается на трубу, обрабатывается силиконом и приживается хомутом и накладкой. Таким способом заклеиваются вентиляционные трубы на битумной черепице и профнастиле. Для металлочерепицы, ондулина, волнистого поликарбоната приходится покупать и устанавливать переходные профили с таким же размером волны.
Если в вентиляции используется воздуховод нестандартного размера, то стык между кровлей и трубой приходится заклеивать битумной мастикой и подкладочным материалом в цвет кровли, например, отрезками ендового ковра или стеклорубероида.
Что еще почитать по теме?
