Какую трубу выбрать для дымохода: нормативные ориентиры и правила

Утепление трубы дымохода

Для утепления дымохода применяются различные материалы. Основное требование к ним — негорючесть и сохранение формы под действием высоких температур. Для этого используют:

  1. Различные минеральные ваты, лучшая из которых — базальтовая.
  2. Сыпучие материалы в виде керамзитового песка или рассыпного пенополиуретана. Такие утеплители применяют, когда конструкция дымохода представляет собой двухстенную трубу.
  3. Рулонные материалы, которые наматываются на поверхность дымовой трубы с последующим укрытием этого слоя фольгой.
  4. Штукатурка. Она применяется для кирпичных и бетонных дымоходов и наносится слоем толщиной до 10 миллиметров по арматурной сетке из стекловолокна или металла. Кроме теплоизоляции такое покрытие защищает наружную часть трубы от воздействия атмосферных явлений.

Единственный вид дымоходной трубы, которой не нужна изоляция — это коаксиальная.

Проектирование безопасного сэндвич-дымохода

При разработке проекта учитывают:

  • требования пожарной безопасности (определяют положение элементов относительно конструкции дома);
  • тип изоляционного материала;
  • соответствие тяги нормативным требованиям.

Пожаробезопасность — нормативы

Противопожарные нормативы регламентированы правилами СНиП 41-01-2003 и СП 7.13130.2013, требующими:

  • обеспечить зазор от трубы до балки стропила не менее 0,13 м;
  • не использовать для топки печей каменный уголь;
  • выдерживать зазор между магистралью и сгораемыми стенами 0,5 м;
  • обеспечивать вылет среза над кровлей не менее 0,5 м;
  • предусматривать смотровые окна для ревизии и чистки.

Чем изолировать металлическую трубу дымохода

Фабричные изделия имеют уложенный в заводских условиях слой изолятора, дополнительные меры по защите не требуются. При стыковке элементов необходимо использовать жаропрочный герметик, не допускающий попадания раскаленных газов в помещение.

Другие материалы для изоляции в видео:

Сила тяги

Конструкция должна обеспечить беспрепятственный отвод газов в атмосферу с поддержанием тяги (в соответствии с требованиями ВДПО п.5.1.1). Нормативы предусматривают длину трубопровода не менее 5 м (в противном случае необходим центробежный насос для откачки продуктов сгорания). Собственник обязан производить ежегодную очистку каналов от нагара, обеспечивая тягу.

Начинать монтаж дымохода необходимо с разработки проекта.

Керамический дымоход

Последнее время печные мастера активно внедряют , отличающиеся от классических кирпичных. Они представляют собой керамические трубы длиной до 3 м, в комплексе с ними поставляются легкие блоки с отверстием, диаметр которого соответствует их размеру. По сравнению с другими материалами керамика имеет следующие плюсы:

  • Высокая термостойкость. Керамические трубы «запирают» жар, исходящий от смеси дыма с продуктами горения внутри, не давая внешним блокам нагреваться. Поэтому они считаются самыми безопасными и надежными. Дымоходу из керамики не требуется дополнительная термоизоляции благодаря высокой теплопогощаемости материала.
  • Устойчивость к влаге, коррозии и агрессивным химическим соединениям. Использовать керамику для сооружения дымохода начали, заметив, насколько это инертный материал. Трубы из него служат не менее 50 лет, не требуя особого ухода.
  • Простота сборки. Установить дымоход из керамических труб, в отличии от кирпичного, можно самостоятельно. Главное правильно подобрать диаметр доборных элементов, которые вы собираетесь использовать. Для монтажа требуются прутья арматуры и цементный раствор.
  • Универсальность. Благодаря разнообразию керамической продукции, легко выбрать подходящий диаметр для подключения к вводному патрубку отопительного прибора. Поэтому дымоходы из этого материала применяют для всех типов печей, каминов, газовых котлов и бойлеров.
  • Легкость ухода. Внутренняя поверхность керамической трубы имеет плотную, гладкую структуру, благодаря чему на ней не скапливается сажа. Дымоход их керамики легко обслуживать, так как ему не требуется частая чистка.

Схема канала дымоудаления из керамических труб

Внешний канал дымоудаления из керамический труб

Типы дымоходных систем по движению газа

Дымоходные системы на принудительной тяге не характерны для частного домовладения. Выбирать будем из дымоотводов, работающих на естественной способности разогретых газов подниматься вверх.

Различают следующие типы дымоходных систем по траектории движения газов:

  • Многооборотные. Это дымоотводящие каналы, которые имеют траекторию змейки. Раскаленные газы не сразу направляются к выходу, а несколько раз меняют свое направление вверх-вниз. Змейка может быть ориентирована вертикально или горизонтально. Как правило, это 3 поворота в дымоходе традиционной кирпичной печи. Многооборотная дымоходная система требует регулярной чистки. Малейшая ошибка в проекте приводит к критическому снижению естественной тяги также, как и загрязнение каналов сажей. Кирпичный дымоход постепенно сдает позиции более современным трубам из металла и керамики.
  • Однооборотные дымоходные системы имеют траекторию вывода газов с одним подъемом и спуском. Здесь газы не успевают сильно остыть, поэтому тяга остается хорошей. Печь загрязняется не так сильно, а за счет отсутствия значительного перепада температур, разрушение кладки не столь интенсивно, как при многооборотной системе.
  • Бесканальные дымоходы — дым из топки поднимается в большую камеру-колпак, после выводится наружу. Каналов вывода может быть несколько одновременно. Особенность бесканального дымоотвода в том, что печь интенсивнее прогревается в верхней части и тепло локализуется под потолком.

Современные дровяные печи, угольные, газовые котлы дают возможность управлять процессом горения. Здесь конфигурация дымоотвода не играет решающей роли в уровне теплоотдачи. Перед дымоходной системой стоит задача эффективного удаления продуктов горения без необходимости сложного обслуживания.

Рекомендуем ознакомиться: Как обеспечить герметизацию печной трубы на крыше из профнастила

Как сделать своими руками

Прогон выполняют из стали либо древесины. При строительстве частных домов в основном используют второй вариант, так как стальные отличаются довольно большим весом.

Рекомендуем
Брус перед установкой пропитывают огнебиозащитным средством, чтобы обеспечить долговечность конструктивного элемента.

  • Установку производят, завершив основные этапы устройства кровли. Основной принцип укладки элементов отделки конька – в укладке крайних фрагментов со стороны фронтонов, через которые натягивается монтировочный шнур. Шнурку выравнивают под уровень и временно фиксируют к противоположным фронтонам. Он будет служить ориентиром для остальных фрагментов.
  • Работы рекомендуется выполнять вдвоем. После установки и крепления первого конструктивного элемента переходят к следующему. Фрагменты укладывают с заступом порядка 20 см, что позволяет добиться лучшей гидроизоляции конструкции. Таким же образом вдоль ската укладывают и закрепляют все элементы.

Внимание!
Особое внимание нужно уделить креплению крайних элементов, поскольку они находятся под воздействием максимальных ветровых нагрузок

  • Однако, только одной подгонки, даже если ширина полки больше 20 см, недостаточно, чтобы обеспечить достаточную гидроизоляцию. В любом случае останутся щели, через которые под кровлю могут попасть капли дождя либо снег, задуваемый ветром. В паз можно положить слой стекловаты, но постарайтесь его не слишком уплотнять, так как это может нарушить вентиляцию.
  • Есть и другой способ: использовать вместо стекловаты самоклеящуюся поролоновую ленту (филер), которую прокладывают по краю полки с нижней стороны. Но этот материал достаточно дорог, а полученный результат аналогичен варианту с использованием стекловаты.
  • В обязательном порядке должен быть предусмотрен вентиляционный отсек. В противном случае не избежать скапливания конденсата, даже если кровля была надежно защищена от влаги.

На заметку
Если из-за особенностей кровельной конструкции, нет возможности его обустроить или хотя бы обеспечить нужный зазор, то для борьбы с чердачной сыростью, в торцевых частях устанавливают окна.

Как закрепить конек на крышу: из профнастила, на шиферной

Способ крепления всецело зависит от материала защитной планки. Фигурные элементы часто выполняют из такого же.

Обязательной процедурой является гидроизоляция элементов кровли из дерева. До начала установки отделочных элементов прогон покрывают рубероидной лентой.

Кровля из профнастила. Более подробно остановимся на том, как установить конек на крышу из профнастила.

  • На край профилированного листа крепят полоски уплотнителя или специальные вентиляционные ленты, которые соответствуют рисунку листов.
  • Крепление выполняют с шагом в 20–30 см исходя из параметров рисунка профнастила. Элементы, уложенные внахлест, фиксируют к уже установленным брускам, прикручивая саморезами сквозь верхнюю гофру.

Внимание!
Отметим, что саморезы должны быть снабжены резиновыми или неопреновыми уплотнителями. Чтобы получить максимально прочное и качественное соединение, рекомендуется не вкручивать все метизы сразу

Желательно наживать фрагменты на два – четыре метиза каждый. Остальные докручивают только после проверки по шнурке и уровню. Согласитесь, что каждая лишняя дырка кровли представляет потенциальную угрозу ее надежности

Чтобы получить максимально прочное и качественное соединение, рекомендуется не вкручивать все метизы сразу. Желательно наживать фрагменты на два – четыре метиза каждый. Остальные докручивают только после проверки по шнурке и уровню. Согласитесь, что каждая лишняя дырка кровли представляет потенциальную угрозу ее надежности.

Устройство вентиляции

Для создания вентиляции необходимо выполнить следующие операции.

  • После установки системы стропил поперек них закрепляют гидроизоляционную пленку. Соединительные швы проклеивают монтажной лентой. При этом необходим напуск в 150 мм;
  • Вдоль стропил устанавливают обрешетку. Движение потоков воздуха происходит как раз за счет образованного обрешеткой некоторого промежутка. Если гидроизоляция не позволяет влаге просочиться в теплоизоляционный слой и дерево несущей конструкции, то зазор, обеспечиваемый обрешеткой, дает возможность достаточно быстро высыхать любой попавшей влаге.
  • Дополнительное вентиляционное отверстие создают в коньковой части. Через него выводятся избытки пара и конденсат.
  • По низу карнизу необходимо предусмотреть зазоры, через которые воздух извне будет поступать под кровлю.

Как монтируют конек для крыши из металлочерепицы, можно посмотреть на видео.

https://youtube.com/watch?v=LDszZ7EqCyY%3F

2019 stylekrov.ru

Преимущества дымоходов

Как можно было догадаться, дымоходы из нержавеющей стали пользуются большим успехом. Прежде чем остановить свой выбор на этом элементе дымоотвода, стоит тщательно изучить его достоинства.

К преимуществам дымоотхода из нержавеющей стали относят:

  • Полное выполнения правил техники теплобезопасности – именно такие теплоотводы полностью отвечают госту техники безопасности.
  • Такие дымоотводы хорошо адаптируются к различным погодным условиям.
  • Дымоходы из нержавейки могут выдерживать высокие температуры и не подвергаются коррозии.
  • Данный тип дымоходов не образует конденсат.
  • Нагреваясь нержавейка не выделяет опасных веществ и, тем самым, не может отравлять окружающую среду и, в особенности, хозяев помещения.
  • Такой дымоход достаточно легко установить самому, так как вес у конструкции остаточно маленький.
  • Дымоход не занимает много места.
  • Такой дымоход можно установить уже в готовый дом.

Как выбрать трубу и не ошибиться

На выбор трубы для дымохода, кроме желания хозяина, влияют объективные факторы. Если отопительную систему монтируют на этапе строительства дома, то выбор конструктивного решения дымоотвода ограничивается только требованием к оборудованию. Если это замена трубы в жилом доме, то оптимальным решением становится стальной дымоотвод.

Рекомендуем ознакомиться: Особенности сэндвич-трубы и правила ее установки при сооружении дымохода

На дымоотведении нельзя экономить. Отсюда:

Правило первое: не стоит экономить на выборе материалов.

Перегрев трубы приводит к ее растрескиванию. Недогрев позволяет осаждаться на стенках большому количеству конденсата и вредных выбросов, что также ведет к разрушению конструкции, следовательно:

Правило второе: труба должна соответствовать применяемому оборудованию.

Например, требования к жаростойкости стали (толщина, сплав) для сэндвич-трубы разнятся в зависимости от используемого топлива. ГОСТ 5632-61 перечисляет разрешенные марки стали для жаропрочного использования

При покупке сэндвича важно обращать внимание на марку стали. При устройстве кирпичной трубы стоит использовать огнеупорные материалы

Правило третье: Приобретайте необходимые элементы трубы согласно плану.

Например, при монтаже современного сэндвича обязательна установка шибера (печной заслонки), сборников для конденсата, ревизий для прочистки и удаления конденсатных смол.

Правило четвертое, хотя его можно поставить и на первое место: лучше составить проект дымоотвода со специалистом, даже если установка планируется самостоятельная.

Профессиональный проект позволит устроить дымоход лучшим образом: и труба будет требуемой длины, выполненная из подходящих материалов, и конструкция устройства дымоотведения — правильная.

Зачем вообще нужен дымоход?

Один из самых опасных продуктов, образующихся при практически всех видах горения – угарный газ. Это коварное и очень опасное вещество, вдыхание которого грозит тяжелыми формами отравления.

При работе газового котла в процессе сгорания топлива помимо прочих продуктов горения образуется и угарный газ.

Если дымоход, отводящий продукты горения, установлен неправильно или поврежден, это может привести к отравлению.

На этой схеме изображено устройство дымохода для газового котла и отражено его расположение внутри здания или снаружи

Попадая в организм человека, молекулы угарного газа вступают во взаимодействие с гемоглобином. В результате образуется так называемый карбоксигемоглобин, который препятствует поступлению молекул кислорода в ткани человеческого организма.

Помимо этого, угарный газ может очень плохо отразиться и на других биохимических процессах в организме. Бывали случаи, когда отравление угарным газом обнаруживалось слишком поздно, человека просто не удавалось спасти.

Чтобы избежать подобных проблем, рекомендуется обратить самое пристальное внимание на правильное проектирование и монтаж дымохода, а также на его дальнейшее обслуживание

Технология изготовления и монтажа дымохода из стали

Технология изготовления и монтажа не отличается особой сложность: главное не допускать пробелов при изготовлении комплектующих. Или просто купить готовые, чтобы не беспокоится о возможном пропуске в шве сварки.

Инструменты и материалы

Требуются инструменты для создания креплений и подгонки металлических деталей и отводов:

  • Резиновая киянка
  • Шруповерт для крепления кронштейнов
  • Отвертка для затягивания хомутов на кронштейнах
  • Рулетка для замеров.

Из комплектующих вам понадобится:

  • Прямые трубы
  • Отводы под требующимися углами
  • Утеплитель
  • Трубы большего диаметра под гильзы
  • Детали для зонта
  • Может понадобиться переходник с котла на дымовую трубу
  • Кронштейны и хомуты для крепления трубы

Обращайте внимание на марку стали. Нужно, чтобы сталь была коррозионно устойчивой и огнеупорной

В идеале материал дымохода должен быть как можно более гладким внутри – это предотвратит появление сажи.

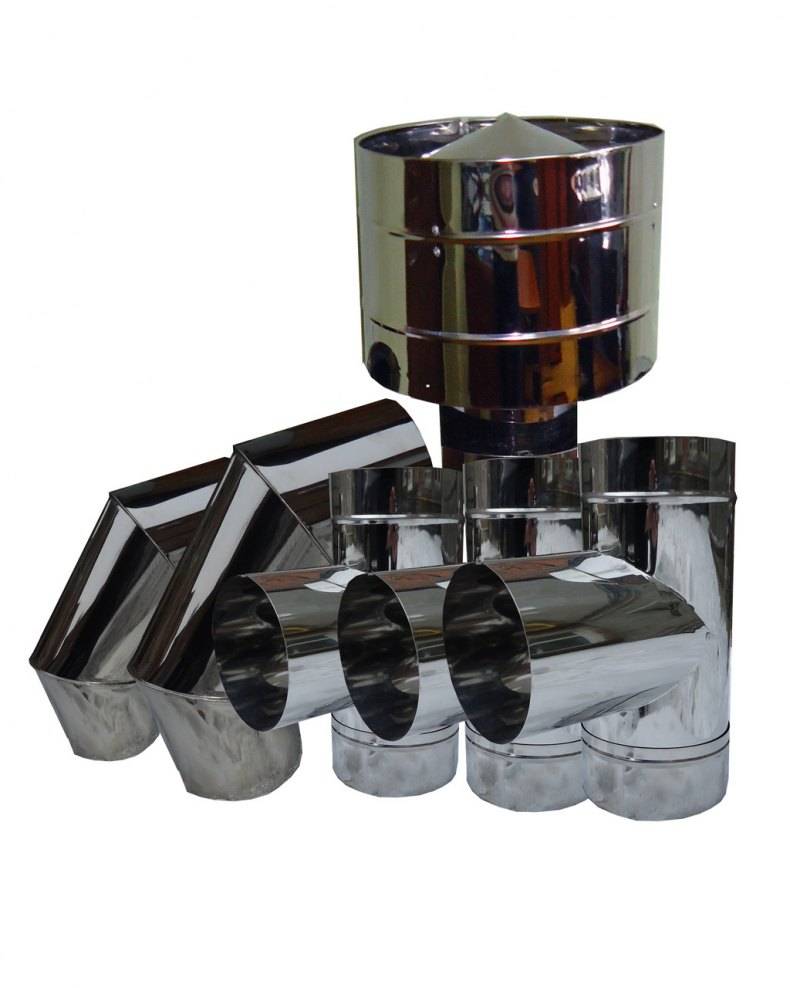

Переходники и другие вспомогательные элементы для дымоходов из стальных труб

Расчеты

Рассчитывать необходимый объем комплектующих нужно с помощью рулетки. Длина берется по оси будущей трубы. Все отводы измеряются так, будто планируются под 90 градусов. Недостающая часть учитывается потом при помощи повышающего коэффициента. После этого получившуюся длину трубы увеличивают на 10-20 %. Если планируется использовать покупные отводы, то считается необходимое количество поворотов. На этом расчет окончен, остается правильно собрать приобретённые детали.

Правила сборки и монтажа

Стальные детали нуждаются в кронштейнах. Минимальное количество – 2. Один устанавливается внутри помещения и один снаружи. Кронштейны устанавливаются в первую очередь. Далее выполняется монтаж трубы от котла к крыше. Последний отсек монтируется с уже закрепленным болтом.

Небольшой совет: окончательно затягивать хомута на кронштейнах лучше после того, как вся труба уже смонтирована. Это значительно облегчит процесс установки. Так же стоит отметить, что утепление трубы нужно производить сразу в процессе гильзования. То есть нужно соблюдать следующий порядок действий:

  • Выполняется отверстие в ограждении
  • Вставляется гильза, то есть труба большего диаметра
  • Через гильзу пропускается дымоход
  • Отсек дымохода соединяется с предыдущим
  • Пространство между гильзой и трубой заполняется утеплителем. При этом труба должна находиться строго по центру гильзы.
  • Продолжается монтаж дымохода.

Кронштейн для крепления дымохода к стене

Монтаж самодельного дымохода с сэндвич-элементами

Сборка дымохода-сэндвич своими руками состоит из этапов:

  • разработки монтажной схемы;
  • определения размеров труб и типа переходников;
  • резки отверстий в перекрытиях или стене в соответствии со схемой;
  • установки компонентов и заделки щелей.

Монтаж дымохода сэндвич своими руками Видео

Схема сборки

Владелец дома должен нарисовать схему вывода газов от имеющегося оборудования с учетом расположения отверстия для дыма. На схеме учитывают расположение и толщину перекрытий, стен и кровли. На основе полученных данных определяют номенклатуру соединительных элементов, необходимых для сборки конструкции.

Схема сборки дымохода должна учитывать расположение и толщину перекрытий, стен и кровли.

На протяжении длины трубопровода не должно быть более 3 изгибов.

Следует заранее продумать место установки секции с ревизионным окном.

Расчет размеров

При расчете габаритов компонентов трубы-сэндвич для камина или печи учитывают:

  • диаметр канала соответствует 1% от объема топки;
  • для печей закрытого типа диаметр отвода должен превышать размер канала подвода воздуха;
  • высоту конструкции на крышах определяют по нормативам СНиП.

А уж после того, как вы прорисуете схему и произведете все расчеты,  вам необходимо приобрести вот такие вот сэндвич трубы для дымохода из нержавеющей стали.

Организация прохода сэндвич-трубы через потолок

При прокладке через потолок устанавливают проходной блок, закрытый базальтовой ватой с металлической фольгой. Вокруг утеплителя монтируют прокладку из базальтового картона, снизу и сверху применяют фланцы и защитные кожухи. Переходник надежно удерживает магистраль от смещений и не допускает нагрева деревянных конструкций дома.

Как правильно сделать проход трубы через потолок Видео

Проведение сэндвич-трубы через стены дома

При прокладке через стену трубы сэндвич для дымохода учитывают:

  • в деревянных перегородках предусматривают зазор в пределах 0,05 м, расстояние до несущих балок выдерживают на уровне 1 м;
  • в каменных или кирпичных стенах сохраняют небольшой зазор для компенсации температурных расширений, заполненный базальтовой ватой.

Протяженность горизонтальной секции не должна превышать 3 м, рекомендуется установка канала под углом 3° для отвода капель жидкости.

Дымоход снаружи дома — монтаж Видео

Вывод через крышу

Для вывода через крышу используют кровельный переходник с эластичным фартуком (угол наклона подбирают в зависимости от положения скатов кровли), предотвращающим проникновение осадков в чердачное помещение.

Нижнюю часть резинового элемента промазывают кровельным герметиком.

Вертикальный ствол собирают от котла, направляя расширенный конец трубы вверх.

Схема сборки позволяет отводить конденсат вниз без риска попадания воды в стыки.

Зазоры промазывают специальным герметиком, выдерживающим циклический нагрев до +1200°С.

Труба печная сэндвич: монтаж дымохода через крышу  и как заделать трубу Видео

Не забудьте сделать колпак на трубу.

Лучшие модели с проходом через крышу и верхним выходом

Такие устройства подойдут для подключения к котлу или камину, у которых есть возможность выхода газов через верхнюю часть. За счет этого система сразу устанавливается на крыше, поэтому нужно будет частично разобрать ее, но для подключения и переходов нужно минимальное количество дополнительных материалов. При выборе учитывается длина и расстояние над коньком. Зачастую дымоход из нержавеющей стали 150, 200 или 115 мм.

Феррум 115 мм, 0,8 мм

Лучший вариант для любого камина в доме по причине прямого подключения и хорошего диаметра для подключения к выходу на 115 мм. Внутри все сделано из нержавейки с качественным швом, которые не будет пропускать конденсат, после этого идет плотный слой изоляции при помощи минеральной ваты с показателями 120 кг/м3 и это исключает возгорание перекрытий или кровельных материалов. Наружная часть из оцинковки с лазерной сваркой.

Плюсы:

  • Полный комплект с деталями для перекрытия и полной установки.
  • Слой изоляции может противостоять температуре до 700 градусов.
  • Толщина изоляционного слоя 4-5 см, поэтому исключается возгорание предметов от трубы или горячего дыма.
  • Рекомендуется покупать для отопительных приборов, работающих на дровах.
  • Есть в комплекте саморезы для крепежа, герметик, способный выдерживать до 1200 градусов. Также есть 5 хомуток для фиксации труб в высоту.
  • Наличие оголовка из нержавейки, который исключает закупоривание трубы снегом.
  • Предлагается с 7 листами базальтовой ваты.
  • Производится из стали марки AISI 439 с обеих сторон.

Минусы:

  • Толщина элементов, которые подключения к камину 0,8 мм, а снаружи (на улице) 0,5 мм.
  • Часть трубы, которая отходит от камина не имеет изоляции, она начинается только от потолка, за счет чего есть риски поставить ожог.
  • За весь комплект надо платить около 27000 рублей.

Дымок 115мм, 0,5 мм

Данный комплект является самым оптимальным и доступным для людей по стоимости, причем в нем есть все необходимое для установки. Внутри изделия нержавеющая сталь со стенками 0,5 мм, а за счет использовать изоляции труба не подвергается деформированию. Наружная часть из листа оцинкованной стали. Для соединения применена TIG сварка, котораяпомогает сделать прочные швы, в них почти не собирается сажа.

Плюсы:

  • Привлекательная стоимость за комплект, а именно 11 тыс. руб.
  • Продается вместе с зонтом, который уже изолирован и исключает попадание осадков.
  • Комплектуется 4 хомутами для сборки конструкции.
  • Есть переходник для труб разных видов.
  • Наличие мастре флеш.
  • Стартовая труба на 1 метр и 3 метра двухслойной трубы для большой крыши.
  • Сэндвич на 4 см.
  • Применение стали марки AISI 439.

Минусы:

  • Нет изоляции для перекрытий, поэтому потребуется отдельно приобретать детали.
  • Для вертикальной установки есть только 1 крепеж.
  • Слабая толщина труб, всего 0,5 мм.
  • Рекомендуется только для систем, работающих на газу или углях, для дровяных топок не подходит по причине тонких стен.

Феррум 200 мм, 0,8мм

Отличный выбор для отопительных систем в доме, офисе, поскольку внутри диаметр трубы 20 см, а это подойдет для мощного котла. Толщина стали 0,8 мм, оптимальной жесткости.

Плюсы:

  • Качественный изоляционные материалы, плотностью 120 кг/м3.
  • Металл не подвергается коррозии и обладает повышенной прочностью.
  • Может выдержать до 700 градусов.
  • Сборка упрощенная, проводится собственными силами без привлечения мастеров.
  • Внутренний шов герметичен.
  • Изоляцию толщиной 5 см.
  • Суммарная длина трубы 7 метров, поэтому вынос получается высоким.
  • Есть фланец для потолка.
  • Оголовок больших размеров, надежно защищает трубу от снега и других осадков.
  • Продается с 2 крепежными элементами, 9 хомутами и 8 плитами изоляции для чердачного помещения, также есть экран 1х1 метр из нержавейки.

Минусы:

  • Снаружи диаметр получается очень большой, целых 28 см, поэтому нужно делать соответствующее отверстие.
  • Стоимость комплекта завышена – 42 тыс. руб.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
