Типы счетчиков воды: обзор различных видов + рекомендации покупателям

Как выбрать счетчик воды

Установка измерительных приборов позволяет не переплачивать за потребление ресурсов, тем более что тарифы все время растут, и тенденции к стабилизации цен нет. Счетчик на воду должен быть точным – только в этом случае его приобретение будет экономически обоснованным. Но этого недостаточно, водомеры должны быть надежными, долговечными, недорогими, чтобы окупить свою стоимость.

Расскажем, как выбрать счетчик воды, и какие характеристики нужно рассмотреть.

В первую очередь, следует знать, какие бывают счетчики воды по конструкции:

  • Вихревые . Считывают частоту вихря у помещенного в поток тела.
  • Тахометрические . Измеряют число оборотов крыльчатки или турбины.
  • Электромагнитные . С помощью магнитного поля определяют скорость потока в трубе.
  • Ультразвуковые . Анализируют прохождение ультразвукового сигнала в водной струе.
  • Волюмометрические . Фиксируют скорость вращения камеры с постоянным объемом.

Как бытовые приборы учета воды повсеместно используются тахометрические приборы. Они обладают приемлемым сочетанием цены и точности, сроком службы не менее 12 лет. Сейчас также стали применять новый принцип – ультразвуковой. Обычно его используют только для горячей воды. Но делается это редко – они значительно дороже механических, хотя и более точные.

Крыльчатые или турбинные . Первые рассчитаны максимально на поток до 15 куб. м/ч, диаметр ввода – 40 мм, больше подходят для квартир. Вторые разработаны для большого расхода воды, имеют диаметр 50–100 мм, поэтому их целесообразно использовать в особняках, непосредственно подключенных к магистрали.

Тип установки . Вертикальный или горизонтальный. Выбирается в зависимости от расположения трубы. Но, если вы решили переделать водопровод, возьмите универсальный прибор – не исключено, что расположение труб изменится.

Сухой или мокрый механизм . Однозначно лучше брать первый вариант. Это значит, что механизм отделен от воды. Он более качественный, не страдает от загрязнений, поэтому долговечен.

Одно- или многоструйный . Во втором случае вода разделяется на несколько потоков. Такие аппараты точнее, но дороже. В целом, для квартиры с небольшим потреблением целесообразнее покупать одноструйный вариант. Для дома с участком, где ресурсы используются в большем количестве (например, при поливе, наборе бассейна), лучше подойдут многоструйные модели. Они применимы и для монтажа в колодце, так как легко демонтируются для поверки.

Обычный или импульсный . Второй вариант удобен тем, что позволяет подключить прибор к компьютерной сети и считывать показания дистанционно. Но, учитывая, что большинство пользователей проверяют показания раз в месяц, переплачивать за такую возможность особого смысла нет.

Комбинированный прибор . Такой водомер имеет два счетчика. При малом напоре работает крыльчатый, при большом – подключается турбинный. Ставить механизм имеет смысл в доме с участком, в котором значительно варьируется потребление воды (например, при поливе). В квартирах он особо не пригодится.

Срок гарантии . У лучших изделий максимально он достигает 4 лет, иногда больше.

Межповерочный период . Лучше брать приборы с увеличенным интервалом – меньше хлопот. Для холодной воды это 6 лет, для теплой – 4 года.

Рейтинг производителей . При выборе многие думают, что импортные счетчики лучше. Но желательно ориентироваться на российские марки – они хорошо приспособлены к нашим условиям, к жесткой воде

Советуем обратить внимание на продукцию отечественных брендов: Интелма, Пульсар, Бетар, Эконом, Норма, Пульс, Валтек.

Отдельно нужно рассмотреть, чем отличаются счетчики горячей и холодной воды. В качестве первых используют крыльчатые и турбинные приборы, но сделанные из устойчивых к повышенным температурам материалов, здесь больше погрешность измерений. Также существуют универсальные устройства.

Для точного учета можно использовать ультразвуковые приборы, но их лучше ставить только при большом водопотреблении. Правильно будет применять электронные тахометрические водомеры. Как и ультразвуковые, они показывают реальную температуру воды. Это позволяет выставить претензии к коммунальным службам, если показатели не соответствуют нормам.

Правила выбора

В решении вопроса о том, какой счетчик для воды лучше выбрать, нужно исходить из такого ряда факторов:

Технические требования.

Водомерный прибор в первую очередь должен отвечать заданному набору параметров работы конкретного водопровода:

  1. Температура.
  2. Диаметр трубы.
  3. Длина корпуса.
  4. Давление в системе.
  5. Допустимый предел потока.
  6. Погрешность.
  7. Целостность комплектации.

Цена.

Один из важных критериев выбора для большинства потребителей. Более дорогие модели, как правило, обладают тем же набором характеристик, что и дешевые. Поэтому нет смысла переплачивать только за престиж изготовителя.

Счетчик для воды быстро окупается Источник stroyday.ru

  • Надежность. Качество сборки должно позволять применять устройство в течение всего заявленного производителем срока службы без непредвиденных аварийных случаев.
  • Заводская гарантия.
  • Период между проверками.
  • Соответствие эксплуатационным условиям. Устройство должно быть рассчитано на низкое качество воды, наличие частиц в массе воды и прочие факторы, характерные для отечественных водопроводных систем.

Виды водосчетчиков, их плюсы и минусы

Об основные видах счетчиков воды мы рассказали выше. Кроме этого, существуют еще электронные ИПУ. Однако они в России не прижились из-за высокой стоимости и ненадежности.

Механические (тахометрические)

Популярны механические крыльчатые квартирные приборы учета. Они просты в обслуживании, надежны и доступны. Механические приборы учета воды компактны, их можно ставить в любое место, не боясь испортить интерьер. Цена на них демократичная, а показания допускают небольшой процент погрешности. Для работы не требуются внешние источники питания.

Устройство механического счетчика воды простое: крыльчатка приводится в движение потоком воды. Считывающий прибор внутри считает ее объем и выдает на циферблат.

На механическом табло красным цветом отображаются доли объема проходящей воды в кубометрах, которая была использована.

Герметичная пленка, наклеенная на магнитный контакт, обеспечивает считывание данных с механизма и крыльчатки.

Крыльчатка и считывающий механизм сделаны из твердых материалов для увеличения срока службы.

Кроме положительных качеств, есть и ряд отрицательных: недолговечность отдельных частей механизма, особенно лопастей,

  • высокая восприимчивость к примесям в воде,
  • чувствительность к воздействию магнитного поля (у антимагнитных счетчиков, а таких большинство).

Несмотря на ряд отрицательных моментов, при правильной эксплуатации механического водомера он способен отработать до 12 лет.

Продолжительность эксплуатации тахометрического прибора зависит от его расположения. Он может быть сухоходный и мокроходный. Первый нельзя погружать в воду, второй можно. Естественно, если качество воды плохое, то мокроходный прибор учета быстро выйдет из строя.

Ультразвуковые

Этот универсальный счетчик имеет постоянное электрическое питание, потому что основа его механизма – электронное счетное устройство. Литиевые батареи имею высокий запас прочности и способны отслужить не менее 5 лет.

Устанавливать ультразвуковые приборы можно как на трубу, так и внутрь ее.

Устройство водяного счетчика данного типа хорошо защищено от внешних помех, имеют небольшое энергопотребление и сравнительно небольшую погрешность в районе 1%.

В ультразвуковых приборах учета отсутствуют элементы, которые могут сломаться. Современные модели представляют собой хорошее сочетание невысокой цены, точности и метрологических качеств.

К отрицательным моментам можно отнести чувствительность прибора к наличию в воде воздушных пузырьков. Из-за этого может снизиться точность показаний прибора. Наличие внешнего или автономного электрического питания также можно отнести к недостаткам.

Электромагнитные

Этот тип водомера работает от электричества. Его конструкция устроена на основе свойства воды пропускать электроэнергию.

Поток воды, проходя через магнитное поле, меняют его данные, которые фиксируются и выводятся на дисплей.

Электромагнитный водомер относится к дорогой категории товаров. Однако и служит долго, но только в том случае, когда трубы не забиты накипью. В наше время такое положение дел встречается нечасто, поэтому этот вид прибора встречается редко.

Плюсы:

  • Высокая степень точности;
  • Нет подвижных деталей в корпусе, что существенно продляет «жизнь» прибору;
  • Расход выводится на экран мгновенно;
  • Данные хранятся в виде архива.

Наряду с плюсами есть и ряд минусов:

  • Высокая стоимость – главный недостаток прибора;
  • Работает от постоянного тока. Если в доме пропадает электричество, прибор перекрывает воду;
  • Чувствительность к быстрому потоку;
  • Скорость воды неравномерно распределяется по прибору.

Сопротивление воды вследствие установки ИПУ не увеличивается. Поэтому его ставят на трубы низкого давления.

Вихревые

Вихревые водомеры способны работать в трубопроводах, которые не содержат примесей в виде абразивных частиц. То есть должна быть вода высокого класса. Если примеси присутствуют, то показания будут искажены.

Благодаря своим конструктивным особенностям, прибор внутри себя создает так называемые «вихревые дорожки». Они появляются, реагируя на скорость потока воды. Расстояние между вихрями отражает объем воды, которые протек за определенный период времени.

Расход высчитывается по принципу умножения числа вихрей на объем. Чем выше скорость потока воды, тем чаще появляются вихри.

Средняя продолжительность службы вихревого ИПУ составляет 8 лет. Главной задачей такого прибора является регулирование технологического процесса. Поэтому ставить его в квартире нецелесообразно.

Остановка

Продавцы магнитов(неодима) активно предлагают экономить, устанавливая неодимовый магнит для счетчика воды: расходомеры останавливаются или замедляются, ресурс можно использовать бесконтрольно, не нужно ничего оплачивать. Реализаторы предлагают просто выбрать магнит для остановки счетчика воды и забыть о материальных расходах. На самом деле ситуация выглядит несколько иначе.

Остановить магнитом счетчик воды на некоторых моделях может получится, но любой инспектор без труда узнает о данном факте во время проверки. Есть масса способов выявить несанкционированное вмешательство, и обычный обыватель не знает всех способов диагностики работниками ЖКХ. Как результат, пользователь должен будет выплатить штраф и оплатить немалый промежуток времени за потребленный ресурс не по счетчику, а намного дороже. Но если это не останавливает от противозаконных действий, стоит подумать еще об одном.

ZENNER ETWI-N DN

В результате воздействия магнитного поля на устройство, оно получает серьезные повреждения. Неудивительно, что расходомер быстро выходит из строя, показывает неточные данные. Останавливать магнитом прибор расхода – действие, которое повлечет за собой рано или поздно массу неприятных последствий.

Выбор счетчика

Счетчик воды

Решение проблемы переплаты за неиспользованный ресурс – установка приборов учета. Простая процедура позволит:

  • Экономить и оплачивать только потребленный объем.
  • Не оплачивать воду за период отсутствия в квартире (отпуск, командировка).
  • Не платить за воду, которые потребляют нелегально проживающие в доме люди.
  • Экономить ресурс. Зная, что все лишние литры обойдутся в копеечку, пользователь не будет нерационально расходовать воду.

Оборудование для учета воды простое: счетчик врезается в трубопровод, показывает количество прошедшей через него воды.

Самый актуальный вопрос перед пользователем до установки прибора «как выбрать счетчик воды для квартиры и какой лучше».

Специалистами был составлен рейтинг, куда включили самые качественные приборы учета

Важно понимать, что лучше выбрать, поскольку грамотно подобранный прибор поможет точно учитывать показатели и не переживать за целостность устройства весь заявленный производителем термин

DECAST 1-2

Рассмотрим список, куда были включены устройства по самым разным параметрам:

  • бюджетные недорогие;
  • средней ценовой категории;
  • лучшие модели премиум-класса.

Пользователь изучает счетчик воды какой выбрать, решает прибор какой фирмы внушает большее доверие.

  1. Бюджетные приборы. Среди моделей данной категории можно отметить:
  • Тритон-Ультра. Крыльчатый прибор, корректно работающий в диапазоне температур от пяти до девяноста градусов. Отличается высокопрочным корпусом, имеет антимагнитную защиту.
  • DECAST 1-2. Крыльчатый прибор работает в том же диапазоне температур, оснащен импульсными датчиками для передачи результатов дистанционно. Характеризуется продолжительным термином службы.
  • Бетар СХВ-15. Простая конструкция прибора и возможность установки под любым углом делает счетчик очень популярным. Гарантия на прибор – шесть лет, но при правильном использовании срок годности увеличивается в два-три раза.

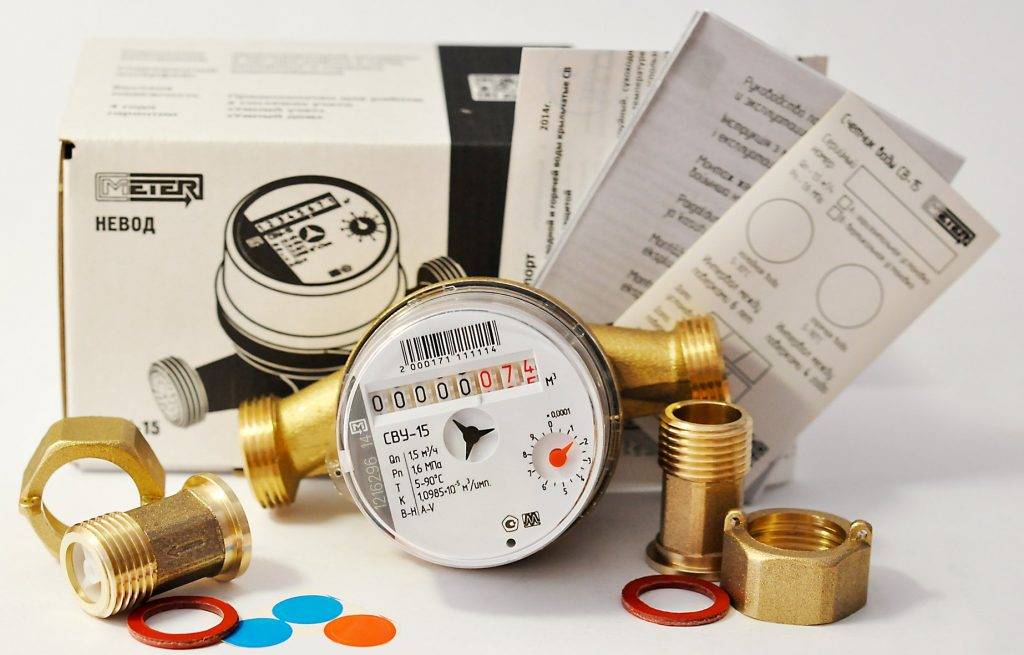

  • Метер СВУ-15. Может применяться за контролем холодной или горячей воды, надежно защищен от протечек и магнитного воздействия.

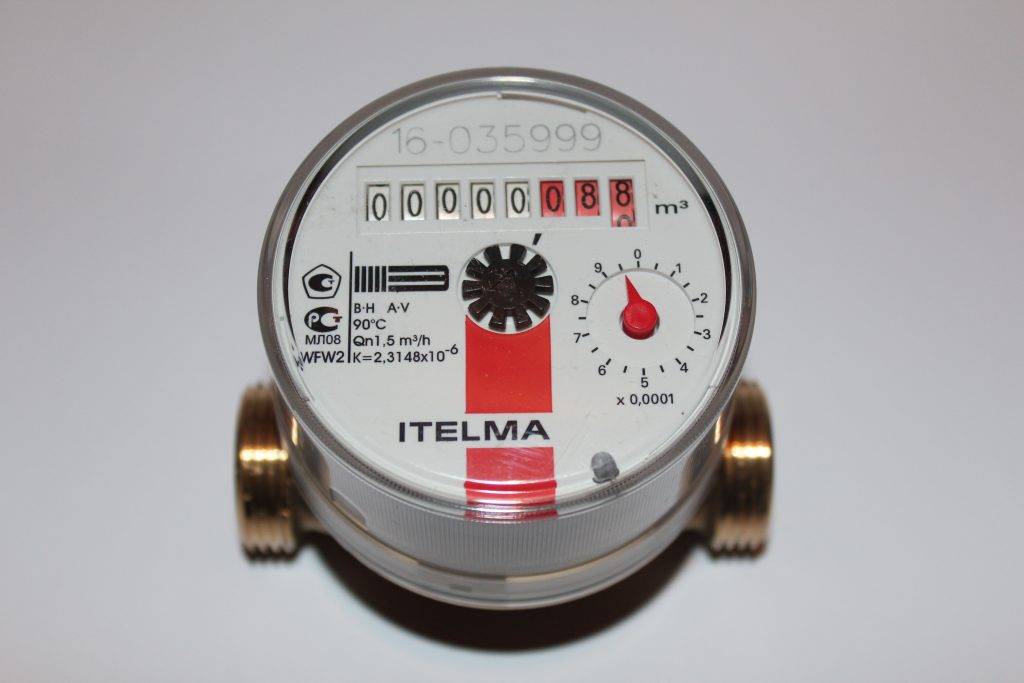

  • ITELMA WFW 20 D Немецкий расходомер отличается высоким качеством. Прибор имеет возможность передавать информацию удаленно. Продолжительность службы – более десяти лет.

ITELMA WFW 20 D

  1. Приборы средней ценовой категории.
  • VALTEK 1-2. Качественный счетчик итальянского производства выполнен из высокопрочных материалов. Прибор корректно работает на протяжении длительного периода времени, десять-двенадцать лет и более.
  • ITELMA WFW 24 D Немецкая модель отличается высоким качество и продолжительностью эксплуатации без сбоев и поломок. Выдерживает гидроудары средней интенсивности, может работать с загрязненной водой без установки специального очистительного фильтра.
  • ZENNER ETWI-N DN Счетчик немецкого производства – универсальный, применяется для холодной и горячей воды. Имеет импульсный датчик, что позволяет передавать информацию удаленно.
  1. Лучшие счетчики премиум-класса.
  • НОРМА СВКМ-25Х. прибор предназначен для контроля за потреблением холодной воды. Выполнен из высококачественных материалов, выдерживает гидроудары средней интенсивности. Может устанавливаться на любом участке трубопровода горизонтально или вертикально.
  • Gardena Water Smart. Модель оборудована LED-экраном. Нет необходимости монтировать корпус счетчика на трубу: он устанавливается на выходном отверстии. Работает в четырех режимах.
  • МЕТЕР ВК 25ГИ. Прибор характеризуется высоким качеством: основные детали выполнены из чугуна. Универсальный расходомер. Отличается продолжительностью работы – в среднем, это пятнадцать лет.

МЕТЕР ВК 25ГИ

Какой прибор самый лучший и как правильно выбрать счетчики воды, пользователь решает с учетом своих предпочтений, материальных возможностей и особенностей трубопровода.

Как выбрать квартирный прибор

Для того чтобы выбрать счетчик воды для квартиры, сначала надо понять с какой целью он приобретается. Если он нужен для бытовых нужд, чтобы знать расходы воды и экономить, то дорогой прибор покупать нет смысла.

Для учета ХВС подойдет  даже дешевый «мокрый» водомер. Но для начала надо будет согласовать его классность с городским водоканалом.

Крыльчатый прибор учета можно поставить и на горячее водоснабжение, но уже в «сухом» варианте. Потому что количество примесей в трубе ГВС значительно больше. Если система может резко менять свой температурный режим, то целесообразно поставить универсальный водомер.

Технические характеристики счетчика – важный критерий. Однако при выборе водомера стоит учитывать и место его установки в квартире. От этого будет зависеть форма прибора. Она может быть вытянутой или круглой. Основной критерий – это удобство считывания показаний. Есть такие приборы, у которых циферблат расположен вертикально. Соответственно и считывать показания удобнее будет, если расположить его в вертикальной плоскости.

Многотарифный счетчик хорош тем, что учитывает степень нагрева воды. Если в вашем доме горячая вода часто бывает еле теплой, то такой счетчик поможет сэкономить. Сам он стоит довольно дорого, но со временем окупается.

Счетчики с импульсных выходом есть смысл устанавливать в домах, которые обслуживают прогрессивные управляющие компании. Они принимают показания дистанционно. Счетчик сам транслирует показания в сеть, и вам не нужно их снимать и отправлять, что очень удобно. Но такая система работает не везде.

Лучшие счетчики холодной воды

Эти расходомеры обязаны быть в каждом доме, ведь с их помощью удается контролировать расход холодной воды и экономить на ее оплате, например, во время отъезда из дома. Они не рассчитаны на воздействие высоких температур и стоят дешевле приборов для учета потребления горячих носителей. В этой категории описываются 3 лучших устройства по мнению экспертов и покупателей.

Бетар СХВ-15 Бет.Х-15

Прибор «Бетар СХВ-15 Бет.Х-15» разработан исключительно для контроля расхода холодной воды, а потому максимальная температура теплоносителя тут составляет 40 градусов. Эта модель не чувствительна к перепадам давления и выдерживает высокие значения. Он прост в монтаже и может устанавливаться под любым наклоном. Благодаря компактности изделие особо актуально для небольших помещений. По отзывам покупателей, у него не возникает протечек за счет прочных материалов и специальной защиты.

Достоинства

  • Приемлемая цена;
  • Сгоны в комплекте;
  • Межповерочный интервал – 6 лет;
  • Аккуратные размеры;
  • Вес не большой;
  • Качественная сборка.

Недостатки

  • Тускловатый циферблат;
  • Многовато пластика в корпусе;
  • Нет импульсного выхода.

По сравнению с большинством моделей, у Бетар СХВ-15 Бет.Х-15 циферблат находится в нижней части, что может быть не очень удобным при расположении изделия в труднодоступных местах.

Экомера холодный ЭКО-32

Прибор «Экомера» создан для работы с жидкостями при температуре от +5 до +40°С, для учета горячих носителей он не подходит. Его можно использовать в тепловых сетях жилищно-коммунального хозяйства. Корпус устройства сделан из латуни и выдерживает значительные механические воздействия. Водомер выпускается в трех размерах – 1″; 1 1/4″; 1 1/2″; 2″. Конструкция у этой модели более сложна, чем у одноструйных вариантов, а потому и цена на нее в разы выше, при этом срок службы составляет в среднем 12 лет.

Достоинства

  • Диагональная, горизонтальная, вертикальная установка;
  • Перерыв между поверками в 6 лет;
  • Выдерживает давление до 16 бар;
  • Хорошая производительность;
  • Четкий цифровой ряд.

Недостатки

Отсутствие цветовых выделений на циферблате.

Счетчик холодной воды «Экомера» считается лучшим в плане точности результатов, которые он показывает до самых мелких значений. Однако устройство имеет немалые размеры и высоту больше средней, а потому для малогабаритных помещений будет не самым удобным.

Итэлма WFK20.D080

…Как показал наш опыт, вес Итэлма WFK20.D080 в 0.42 кг не создает нагрузки на трубы, а длина в 8 см удобна для установки в небольших помещениях…
Мнение эксперта

Водомер «Итэлма WFK20.D080» заслуживает быть в числе лучших из-за своей высокой чувствительности, он начинает фиксировать потребление носителя при расходе около 10 л/час. Устройство выдерживает воздействие повышенных температур до 110°С, но прежде всего рассчитано на работу с холодными жидкостями.

Прибор спокойно реагирует на давление силой до 25 атм. Его использование безопасно для человека и окружающей среды, так как при производстве агрегата не используется никель. Из особенностей изделия стоит отметить простоту его установки в любом положении и надежную антимагнитную защиту.

Достоинства

  • Считывание индикации – визуальное;
  • Высокое качество показаний;
  • Отличная сборка;
  • Надежная защита от высокой влажности;
  • Отличный дизайн;
  • Не требуется частая поверка, достаточно проводить ее один раз в 6 лет.

Недостатки

Нет импульсного выхода.

Классификация счетчиков воды

Современный рынок моделей счётчиков характеризуется огромным количеством разнообразных видов и характеристик. Поэтому для правильного выбора нам необходимо выяснить отличия водомеров между собой. Итак, по особенности действия аппараты учета расхода воды бывают:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

  • Тахометрическими;
  • Вихревыми;
  • Электромагнитными;
  • Ультразвуковыми.

Теперь рассмотрим более подробно принцип действия и особенности конструкции каждого вида.

Особенности тахометрического счетчика

Данный вид водомера основывается на работе подсчета вращений крыльчатки, которая дает показания для счета. На сегодняшний день считается одним из самых востребованных аппаратов учета воды. Данный счетчик имеет ряд плюсов и минусов в производимости. Для улучшения выбора нам нужно с ними познакомиться. Итак, для данного типа характерны такие достоинства:

  • Компактный размер аппарата;
  • Легкость монтажных работ;
  • Бюджетная цена;
  • Небольшая погрешность показаний.

Тахометрические водомеры имеют ветвь подтипов, которые разделяются по различным критериям. Так, по количеству подключаемых потоков существуют такие разновидности:

  • Одноструйные устройства учета холодной и горячей воды. Принцип механизма заключается в пропускании одного потока через крыльчатку, при этом создается импульс движения. Их количество фиксируется счетчиком. Исходя из большого количества фото схем, можно выделись плюс в возможности подключения датчика импульса, который дает возможность дистанционного управления.
  • Многоструйные типы. Главная особенность механизма – количество потоков, которыми создается движение лопастей. Данная черта увеличивает точность выводимых данных расхода и влияет на продолжительность жизненного цикла счетчика холодной или горячей воды.

Существует деление тахометрических водомеров и за таким критерием, как диаметр труб. За данным показателем они бывают такие:

  • Устройства с крыльчаткой. Для них характерен диаметр трубопровода до 20 см.
  • Турбинные механизмы – не больше 4 см.

Особенности электромагнитных устройств

Принцип действия устройства данного вида основывается на взаимодействие водного потока и магнита. Его поле способно вычислять скорость потока. На данные счетчики очень высокий спрос, так как они дает высокий уровень точности показаний расхода. Метод исчисления данных зависит от скорости и объёма, а не от работы отдельных вращательных деталей.

Ко всему вышесказанному можно добавить такие преимущества прибора учета водяного потока:

  • Самый высокий уровень точности показаний расхода воды;
  • Обширный охват исчислений;
  • Отсутствие водного сопротивления и подвижных элементов конструкции;
  • Долгий срок эксплуатации;
  • Быстрота расчета;
  • Наличие архива;
  • Не способность грязного потока влиять на точность показаний.

Но, при всех его преимуществах, существуют также и такие минусы в его функционировании:

  • Образуемый осадок может собираться на внутренней поверхности датчика;
  • Из-за электронного механизма сбои в системе могут происходить быстрее, чем у других счетчиках;
  • Чистая среда способна снижать производимость устройства;
  • Зависимость от электроэнергии;
  • Сложность монтажных работ;
  • Высокий уровень чувствительности от турбулентности;
  • Способность засоряться металлическим мусором.

Особенности ультразвукового счетчика воды

Основной механизм работы заключается в вычислении разности прохождений звука по временному показателю. Таким образом, полученные данные отправляются к вычислителю, который и определяет расход холодной и горячей воды. Стоит отметить, что полученные сведения сохраняются в архив. Изучив различные фото схемы можно выделить стандартные комплектующие данных видов приборов. Это такие детали:

  • Сегмент измерения расхода;
  • Вычислитель;
  • Передатчик импульса.

Данные виды счетчиков с ультразвуковым механизмом работы имеют ряд таких достоинств:

  • Высокая точность данных расхода холодной и горячей воды;
  • Возможность измерения для широкого объёма потока;
  • Отсутствие подвижных элементов;
  • Мгновенность подсчёта расхода;
  • Функционирование архивной системы;
  • Долгий эксплуатационный срок.
  • Ультразвуковые счетчики имеют такие плюсы:

В производимости данных счетчиков можно выделить только два минуса, а именно:

  • Функционирование исключительно с автономным питанием;
  • При воздействии пузырьков воздуха могут давать неточность расхода.

Самые надежные счетчики: рейтинг производителей

Выбирая счетчик на воду для квартиры, следует обратить внимание на его производителя. От фирмы-изготовителя будут зависеть сроки эксплуатации, надежность и прочность прибора

У них много различных преимуществ, но все они очень дорогие по сравнению с отечественными аналогами. Повышенным спросом пользуются водомеры от зарубежных производителей:

  • Zenner , Sensus — производство Германия;
  • Elster Metronika — бренд немецкий, но производится по лицензии во многих странах СНГ;
  • Viterra — изготавливается в Канаде.

В рейтинге популярных отечественных производителей есть также много качественных моделей:

  • Пульс;
  • Норма;
  • Метер;
  • Берегун;
  • Бетар.

Последний вариант относится к бюджетным моделям. Однако Бетар обладает многими положительными характеристиками среди механических счетчиков. Это устройство универсального типа установки. Срок его эксплуатации составляет 6 лет. При нормальных условиях эксплуатации Бетар может прослужить 3 срока. Единственный недостаток — предназначен только для холодной воды. Модели «Норма» являются универсальными приборами по установке и подходят для горячей и холодной воды.

Тахометрические счетчики

Этот тип водосчетчиков наиболее распространен. Функционируют они по простому принципу.

Принцип работы и конструкция

Основной элемент счетчика — крыльчатка. Она имеет перпендикулярную ориентацию своей оси по отношению к направлению водопровода. Диаметр условного прохода прибора этого типа не превышает 50 мм.

Устанавливают тахометрические счетчики для измерения расхода как холодной, так и горячей воды, если речь идет о небольших объемах. На большие расходы эти водомеры не рассчитаны

Когда лавина воды транзитом проходит через крыльчатку, совершается движение по кругу. Каждое сопровождается переливом определенного количества жидкости через прибор. Чем больший напор создает вода, тем быстрее крутится крыльчатка.

Чувствительный счетный механизм через редуктор получает сведения о количестве оборотов, а все изменения показывает циферблат.

Устройства с крыльчаткой бывают одноструйными, многоструйными, комбинированными. В первых на лопасти ввода вода подается одним ручьем. Крутильный толчок на индикатор счетного узла посылает магнитная муфта. Специалисты советуют монтировать такие счетчики на трубопроводы горячей воды сечением от 15 до 30 мм.

В многоструйных моделях поток на пути к рабочему колесу разбивается на части. Погрешность замера уменьшается, т.к. происходит воздействие на лопасти одинаковой силы. При этом полностью исключается турбулентность потока.

Когда охват замеров использования воды необходимо расширить, устанавливают тахометрическое устройство комбинированного типа. Подразумевается, что с изменением скорости потока, вступает в работу какой-то один счетчик. Происходит переход автоматически.

Комбинированный счетчик состоит из основного и дополнительного прибора. Первый включается посредством открытия клапана, когда расходуются большие объемы воды

Измерительный узел один, он обладает высокой точностью, герметичен, поэтому работает даже в условиях затопления. Для Ду трубы больше 50 мм, в конструкцию прибора закладывают вместо крыльчатки вращающуюся турбинку. Водомер в этом случае устанавливают вдоль оси магистрали. Идеальное место его установки — на входе.

Монтируют такие счетчики на трубопроводы производственных предприятий сечением до 500 мм там, где проходят значительные объемы воды. Направление и угол потока определяет специальный обтекатель.

Плюсы и минусы

Механические водомеры отличаются компактностью. Монтировать их можно в удаленных местах, поэтому интерьер помещения они не портят. Простота конструкции позволяет устанавливать на эти приборы приемлемую для большинства потребителей цену. Погрешность их показаний незначительная.

Тахометрические счетчики — устройства энергонезависимые. Основным элементом в их конструкции является крыльчатка, помещенная в воду. По числу оборотов, которые она совершает, считают объем воды

К отрицательным относят следующие характеристики:

  • изнашиваемость лопастей;
  • чувствительность к примесям, присутствующим в воде;
  • зависимость показаний водомера от магнитного поля;
  • невозможность зафиксировать мгновенный расход;
  • наличие движущихся элементов в проточной камере.

Несмотря на наличие недостатков, если соблюдать график поверок, счетчик может прослужить до 12 лет. Для функционирования прибора не нужны внешние источники электроснабжения.

Сухоходные и мокроходные приборы

Если исходить из расположения счетного устройства, то тахометрические водомеры подразделяют на сухо- и мокроходные. В первом случае жидкость никак не воздействует на счетный механизм. Вращательное движение от крыльчатки сообщается ему посредством специальной магнитной муфты.

От коррозии механизм защищает непроницаемая перегородка. Модель имеет достаточно высокую стоимость, но использовать ее можно даже там, где подают горячую воду, в которой присутствуют посторонние примеси в большом количестве.

Кроме того, точность показаний такого прибора очень высокая. Если есть необходимость дистанционного снятия данных, можно включить в систему устройство импульсного выхода.

Монтируют узел импульсного выхода непосредственно на входе трубопровода. Трансформированная в импульс информация, поступает на устройство регистрации

Модуль, собирающий информацию, может находиться на каком угодно удалении от узла измерения.

В мокроходном приборе счетный узел находится в постоянном контакте с грязной жидкостью. Это отрицательно сказывается на продолжительности его службы. Чтобы исправить положение, перед счетчиком монтируют фильтр.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
