Терморегулятор для холодильника: устройство, проверка + тонкости замены при необходимости

Устройство и принцип действия терморегулятора

Основной принцип устройства терморегулятора электронных и механических вариантов схожий.

  • Металлический гофрированный сильфон.
  • Фреон.
  • Капиллярная трубка.
  • Испаритель.
  • Пружинка.
  • Ручка-регулятор.
  • Пластина.
  • Контакты.
  • Корпус.

На схеме подробно описано строение терморегулятора холодильника.

Нужная температура внутри камеры холодильника устанавливается с помощью ручки-регулятора, которая сжимает, разжимает пружинку. Чем меньше сжата пружина, тем меньшее давление необходимо для замыкания контактов в сильфоне.

Разобраться со строением и принципом работы не сложно, но не следует пытаться ремонтировать самостоятельно. Только специалист сможет провести работу качественно.

За счет нагревания/охлаждения фреона, находящегося в капиллярной трубке и сильфоне, происходит замыкание/размыкание контактов, которые приводят в работу компрессор.

На картинке изображена схема работы терморегулятора холодильника.

Устройство прибора, регулирующего температуру

Термостат – достаточно простое устройство. Даже в современных холодильных камерах и холодильниках – это простая контактная группа. Ею управляет манометрический прибор с капиллярной трубкой, конец которой находится в камере и замеряет температуру. Сегодня существует два типа регуляторов температурного режима в холодильниках: механический и электронный.

Современный терморегулятор имеет два главных элемента. Это короб, в котором находятся управляющие и исполнительные механизмы, и вытянутый в трубочку, капилляр. Короб – это сильфон (герметично упакованная трубчатая пружина). От его герметичности зависит точность определяемых показателей. Сжимание и растягивание сильфона регулирует пружина, оптимизируя его с показателями давления. Современные механические терморегуляторы могут иметь несколько пружин. Это зависит от места назначения: холодильная камера или морозильная.

Более надежный и позволяющий плавно регулировать работу всей холодильной системы – электронный терморегулятор для холодильника. Цена этого устройства значительно выше механических и колеблется в пределах двух тысяч рублей (в то время как механический стоит до тысячи). В электронном термореле за чувствительность отвечает тиристор, иногда резистор.

В холодильниках с высоким потреблением энергии такие терморегуляторы быстро выходят из строя. В охлаждающих установках класса «А+» с линейными компрессорами электронные температурные регуляторы требуют замены гораздо реже. Поэтому большая часть производителей такого оборудования переходит сегодня на линейные компрессоры с электронными терморегуляторами.

Термостат для управления, самодельным, однокамерным холодильником.

Эксплуатация самодельного холодильника с механическим терморегулятором,

для радиолюбителя это уже не интересно,

Перейти к покупкам

тут, конечно же, радиолюбитель может собрать какой либо нестандартный термостат .

«Термостат для управления холодильником» собственно представляет собой; термостат, который предназначен для поддержания температуры внутри одной холодильной камеры с точностью до 0.1°С, с использованием настраиваемого гистерезиса, установки пользователь выбирает самостоятельно.

И дополнительно используется два термометра с точностью до 0.1°С.

Назначение термометров, информация о температуре окружающего воздуха.

Схема.

Перейти к покупкам

Основные элементы схемы это; ЖКИ 16х2 на базе контроллера HD44780 или KS0006, МК ATmega8 с любой буквой и корпусе, внешний кварц 8 МГц, пьезодинамик с генератором.

Датчики температуры .

Остальная часть схемы, может иметь различные варианты исполнения, если вы имеете достаточную практику в сборке подобных схем, вам не составит большого труда, сделать замену какой либо части схемы. Например; Step-down converter микросхема MC34063 – на «кренку», подключить реле 12V — вместо реле 5V, или часть схемы МОС3063 + ВТ137 заменить на релейную в случае необходимости.

FUSE. Схема МК работает с кварцем, на частоте 8MHz.

Принцип работы программы.

Термостат — датчик U-1, имеет настраиваемый порог температуры и гистерезиса. Настройка производится из пользовательского меню, вход в меню происходит после нажатия кнопки Кн2, в этом же меню вводится вручную количество используемых датчиков DS18b20 (по умолчанию 3 шт.), это такая необходимость, чтобы в случае ошибки определения температурных датчиков во время работы термостата, это обеспечивает управление компрессором только тем датчиком, который подключен для него при настройке схемы.

Датчик U-2, U-3, это дополнительные термометры, используются для отображения на ЖКИ температуры окружающего воздуха в помещении и улице.

Сигнальный выход РВ1 (15 нога МК) предназначен для подачи звукового сигнала в случае обрыва датчика(при неправильно выставленном в меню кол. датчиков, это тоже вызовет сигнал неисправности).

Исполнительный выход РС0 (23 нога МК) управляется термостатом U-1, предназначен для управления компрессором холодильника. Выход РС2 (25 нога МК) это инверсия выхода РС0.

Исполнительный выход РС1 (24 нога МК) предназначен для подключения второго компрессора, отличие от выхода РС0 это 3-х секундная задержка на включение и выключение, ( в приведенной выше схеме, показано последовательное включение реле для одного компрессора).

Исполнительный выход РС5 (28 нога МК) управляет вентилятором, предназначенным для смешивания воздушных потоков внутри холодильной камеры. Команда на включение вентилятора подается периодически на 10 секунд, пауза между включениями вентилятора, во время работы компрессора в активном состоянии 3 минуты, во время простоя компрессора пауза 8 минут.

Измерительный вход РС4 (27 нога МК) используется для определения пропадания основного питания схемы, в это время у МК проходит команда на сохранение накопленных данных статистики работы термостата. Порог напряжения при котором происходит запись в память МК, при настройке можно видеть визуально на экране ЖКИ, в виде графической буквы z (место-расположение на дисплее, в первой строке, 8-е знако-место).

Просмотр статистики.

Текущий в первой строке ЖКИ правая часть экрана, или более полный осуществляется по нажатию кнопки Кн1.

Первая строка это время текущее время работы компрессора в активном состоянии, вторая строка это время неактивности компрессора, то есть паузы.

Далее Кн2, просмотр общего (накопленного) времени работы компрессора в активном состоянии, и количество подачи команд на его включение. Переход в следующий пункт меню, где при желании можно обнулить эту статистику.

Работу схемы можно протестировать в proteus’е.

Вариант программы №1

Архив файлов проекта термостата для холодильника: прошивка V1, proteus, печатная плата.

Вариант программы версии №2

Схема.

Печатная плата.

Архив файлов проекта термостата для холодильника: прошивка V2, proteus, печатная плата. На главную

Как устроен и работает терморегулятор

Терморегулятор представляет собой механизм с рычагом и контактами. Это небольшая коробочка с ручкой. С одной стороны у нее находится сильфонная трубка, которая заполнена хладагентом (фреоном), с другой — контакты для подключения к электрический цепи (от 2 до 6 штук). Длина герметичной трубки варьируется от 0,8 до 2,5 м. Обычно она закручена в спираль, что обеспечивает плотное прилегание к стенке испарителя.

Конец капиллярной трубки регулятора холодильника расположен в зоне охлаждения и прикреплен к испарителю. Когда температура снижается, внутри нее понижается давление. Под воздействием пружины гофры сильфона сжимаются, силовой рычаг поворачивается по своей оси и контакты размыкаются. Если температура повышается, давление увеличивается. При этом гофры сильфона расширяются, преодолевая сопротивление пружины, рычаг поворачивается в обратном направлении, контакты замыкаются.

Заданный температурный режим зависит от усилия пружины. При большом усилии контакты замыкаются, и температура будет высокой, при малом — низкой. Усилие зависит от ручки, при ее повороте меняется степень натяжения пружины.

Принцип работы в холодильниках с электронными регуляторами примерно такой же. Капиллярная трубка фиксирует фактические показатели, устанавливается заданный уровень температуры. Электронный модуль управляет данными с нескольких датчиков.

Способы проверки терморегулятора

Если холодильник перестал включаться, то причин может быть несколько. Для подтверждения неисправности устройства выполните следующие действия:

  • отключите холодильник от сети;
  • снимите кожух с термостата;
  • отсоедините провода, которые входят в устройство;
  • замкните их между собой.

В старых агрегатах от клемм термостата отходит 2 провода, а в новых – 4. Различают их по цветам:

  • желтый с зеленой полоской – заземляющий;
  • коричневый – от розетки;
  • красный, оранжевый или черный – от двигателя;
  • зеленый, белый или желтый – от сигнального индикатора.

В холодильниках с системой No Frost и электронным реле регулировки температуры замкнуть нужно 2-й и 3-й провод, что даст возможность исключить устройство из схемы включения двигателя. Мотор будет подключен напрямую.

На поломку термостата указывает включение компрессора при таком соединении проводов. Если он не запустился, то причина проблемы кроется в неисправности пускозащитного реле или самого двигателя. Исправить ситуацию может только мастер.

Более надежной проверкой считают метод прозванивания термореле. Выполняют его с помощью мультиметра:

  • отключите холодильник;
  • снимите термостат;
  • на аналоговом мультиметре установите переключатель на минимум, а стрелку зафиксируйте на 0. На цифровом приборе переключатель оставьте в положение «200»;
  • конец трубки сильфона на 2 мин. поместите в емкость, заполненную водой со льдом;
  • измерьте сопротивление между клеммами.

Если на приборе первого типа стрелка зашкаливает, а на цифровом мультиметре высвечивается цифра 1, то терморегулятор нужно заменить.

Когда двигатель работает без остановки, то проверить терморегулятор холодильника на неисправность можете следующим способом:

  • отключите холодильник и освободите его от продуктов;
  • ручку управления переведите в режим максимального холода или быстрой заморозки;
  • положите термометр на среднюю полку холодильной камеры (выберите прибор, который может показывать и минусовую температуру);
  • включите пустой холодильник;
  • градусник достаньте через 2 ч.

Если величина температуры не соответствует значению 6-7 0С, то реле вышло из строя.

Можете воспользоваться более простым способом проверки, не требующим извлечения и разборки термостата:

  • найдите пластину возле оси, на которой крепится ручка управления температурой;
  • постарайтесь подвигать ее.

Если она не поддается, вы не слышите щелчков, то термостат неисправен.

При нарастании наледи на внутренней поверхности агрегата первопричину также ищите в термостате. Ручку управления поверните влево и дождитесь остановки компрессора. Если этого не произошло, то деталь подлежит замене.

Признаки неисправности термостата

1) — Холодильник морозит постоянно, не выключая компрессор — неисправен термостат, возможно «пригорели» контакты в нем или вышел газ из колбы сильфона.

2) — Холодильник не включается в любом положении ручки термостата.

Термостат предельно простое устройство, колба (сильфон) наполненная газом имеет аппендикс(трубка сильфона), который помещен в морозильную камеру, при понижении температуры, газ в колбе сжимается и размыкает контакты, тем самым выключая компрессор холодильника. Температура при которой размыкаются контакты регулируется ручкой, которая в свою очередь изменят усилие пружины давящей на колбу. Вращение ручки регулятора термостата по часовой стрелке ослабляет пружину и холодильник будет работать с макимальной производительностью. Поворачивая ручку по против часовой стрелки, вы услышите характерный слабый щелчок, это разомкнулись контакты и на компрессор не подается напряжение, холодильник выключен. Таким образом, у термостата только два устойчивых состояния, вкл./выкл. но, переключение происходит на разных температурах, в зависимости от поворота ручки регулятора. Контакты термостата нормально-замкнуты.

Как проверить термостат

Для проверки работоспособности контактов термостата потребуется мультиметр или тестер.

  1. Для проверки термостата, отключите питание холодильника, открутите панель, что бы добраться к контактам термостата.
  2. Сфотографируйте расположение проводов, что бы не перепутать в впоследствии.
  3. Отсоедините термостат.
  4. Подключите тестер или мультиметр к термостату в режиме прозвонки.
  5. Поворачиваем ручку в крайнее левое положение, до щелчка, контакты размыкаются, при вращении в правую сторону, контакты должны вернуться в замкнутотое состояние.

Если этого не происходит, термостат неисправен и нуждается в замене.

Принцип работы термостата

Достоверно известно, что средняя продолжительность работы качественного сильфона составляет 5 лет. Поэтому о десятилетней работе оборудования говорить нет смысла. Как известно, работа холодильника состоит из 4 фазовых состояний фреона, а именно:

  • Сжатия.
  • Конденсации.
  • Расширения.
  • Испарения.

Для того чтобы понять как фреон помогает получить низкую температуру рассмотрим процесс его преобразования более подробно.

Внутри испарителя, контура понижения температур фреон переходит в газообразное состояние, которое он с лёгкостью меняет в капиллярной трубке термореле. Как только изменится тепловое показание, температура станет меньше порога срабатывания, фреон, находящийся под давлением, изменяется на жидкость. Такое изменение состояний способствует резкому уменьшению давления, а, следовательно, распрямлению сильфона.

На этом этапе происходит замыкание контактов, аннуляция управляющего напряжения с термореле работы двигателя. Холодильник прекращает вырабатывать холод ровно пока не сработает реле температуры на активацию.

На этом этапе фреон преобразуется в пар, давление на сильфон резко увеличивается, что приводит к замыканию контактов на запуск двигателя бытовой техники.

Если температурное реле вышло из строя, то заменить его для мастера не составит труда. Для этого рекомендуется осуществлять замену элемента на ту же модель и тип. В противном случае, тепловое состояние холодильного оборудования будет разительно отличаться, а результат работы оборудования не сильно радовать.

Опытные мастера знают, что тепловое состояние реле можно подстроить. Таким образом, с достоинством выходят из положения, настраивая работу регулятора охладителя под пользователя.

Ручка управления, которую вращают для регулирования температуры, оказывает прямое воздействие на пружину термореле, а соответственно и на тепловое состояние агрегата.

Однако, данный метод работы устройства нельзя использовать для электронных приборов.

Как настроить и отрегулировать термостат холодильника

Настройка электронных термостатов осуществляется для всех камер. Требуемая температура для холодильной находится в диапазоне 4–6°С выше нуля, в морозильной оптимальное значение – 18°С ниже нуля.

Для регулировки механического термореле, его ручку устанавливают в положение, показывающее значение от 2 до 3,5.

В случае использования терморегулятора, работающего уже долгое время, зачастую требуется индивидуальный подход. Так, регулировка термостата холодильника обычно осуществляется регулировочными винтами, в паре установленных на корпусе реле. Вращение одного из них смещает температурный диапазон срабатывания регулятора.

Схема термостатов

Признаки поломки температурного реле

Существует ряд признаков, свидетельствующих о выходе термореле из строя:

  • нарушение цикличности в работе бытового прибора (агрегат работает длительное время без самостоятельного отключения);
  • стремительное нарастание слоя инея в морозильной камере, появление наледи в холодильном отсеке;
  • электроустройство долго не включается.

Такие проблемы могут говорить о неполадках в работе реле или являться следствием иных неисправностей рефрижератора (утечки хладагента, поломки мотора, нарушения герметичности двери и других).

СправкаТочную причину некорректной работы бытовой техники можно установить только после диагностики.

Снежная шуба в морозилке

При обнаружении на стенках морозильной камеры значительного слоя инея сначала убедитесь, что правильно выбран температурный режим, проверьте герметичность притвора дверцы камеры. Если всё в порядке – велика вероятность неисправности термореле.

После установки в морозилке заданной температуры вышедший из строя датчик не посылает сигнал на пусковое реле компрессора холодильника о необходимости завершения цикла охлаждения. Мотор продолжает работать, испаритель не успевает оттаивать, а внутри камеры быстро нарастает снежная корка.

Если рефрижератор оснащён двумя термостатами и независимой регулировкой температурного режима в отсеках, наледь может формироваться в морозилке и холодильном отделении.

Отключился и молчит

Причины отключения холодильника:

  • внешние факторы (например, обесточивание из-за скачка напряжения, неисправность розетки, вилки или кабеля);
  • поломка реле пуска мотора, электродвигателя;
  • выход из строя терморегулятора.

Сломанное реле не реагирует на повышение уровня температуры в отделении холодильника, сигнал на пусковое реле не подаётся, мотор не включается.

Признак неисправности терморегулятора — полное отсутствие в холодильнике шумов, звуков, щёлканья, которые говорят о попытках включения мотора.

Не отключается самостоятельно

Причиной отсутствия отключения агрегата, кроме нарушения правил эксплуатации бытовой техники, неплотного прилегания двери, поломки пускозащитного реле, утечки хладагента, может быть неисправность термостата, который перестаёт подавать сигнал о необходимости прекращения работы компрессору. Мотор продолжает работать без остановки, что приводит к его перегреву и выходу из строя.

Поводы для обращения в сервисный центр

Диагностику и ремонт холодильного оборудования однозначно следует поручить холодильщику, если требуется разбор контура, проверка работоспособности компрессора, теплового реле и наличия фреона. Оценка состояния, ремонт электропроводки и блока электронного управления – задача для профессионалов.

Повод #1. Быстрое отключение холодильника

Чтобы установить возможную причину укороченного цикла работы, необходимо проанализировать звук при включении/выключении агрегата.

Холодильник проработал несколько секунд, перед отключением произошел щелчок, а мотор стал громко работать, значит, поврежден компрессор или тепловое реле. Нарушение привычных интервалов работы связано с поломкой электронной платы или скачками напряжения

Для самостоятельной диагностики неполадки можно выполнить следующие действия:

  1. Проверить напряжение сети.
  2. Если показатель в пределах нормы, то надо снять тепловое реле, а после – подключить мотор напрямую.
  3. Если агрегат работает исправно, значит, причина укороченного цикла установлена. Следующий шаг – замена теплового реле.

Если цикличность работы вызвана перепадами электропитания сети, то требуется установка стабилизатора переменного напряжения. Более серьезные поломки – разрыв обмоток компрессора или заклинивание мотора. Устранение неисправности или полная смена дефектного узла обойдется недешево.

Для замены пускозащитного и теплового реле, представляющих в бытовых холодильниках единый узел, лучше обратиться в мастерскую. Однако выполнить работы вполне можно и самостоятельно, ориентируясь на представленную в видео информацию:

Повод #2. Поломка внешнего и внутреннего терморегулятора

В большинстве моделей Атлант терморегулятор размещен за пределами холодильной камеры – под верхней крышкой. Замену элемента следует доверить профессионалам.

Для ознакомления приведем общий порядок работы:

  1. Снять дверцу холодильника.
  2. Убрать заглушки на крышке и отвернуть винты.
  3. Снять верхнюю панель.
  4. Отвинтить саморезы, которые крепят кронштейны терморегулятора, вынуть и заменить элемент.
  5. Произвести сборку в обратном порядке.

В двухкамерных модификациях с верхней морозилкой термостат расположен внутри  холодильника – трубка сильфона прикреплена к задней стенке агрегата.

Выход из строя терморегулятора – незначительная поломка. Мастер устранит проблему на дому – доставлять технику в сервисный центр не придется

Повод #3. Пробой тока на корпус холодильника

Если даже легкое прикосновение к корпусу сопровождается хотя бы незначительным разрядом электричества, то выяснять причину и устранять неисправность самостоятельно крайне не рекомендуется. Вероятно, оголенные провода контактируют с металлическими стенками. Холодильщик выявит поврежденный участок и изолирует проблемное место.

Повод #4. Засор капиллярной трубки и утечка фреона

Обе неисправности приводят к схожим последствиям: повышение температуры внутри холодильной камеры и беспрерывная работа мотора-компрессора. Для установки точного «диагноза» мастер выполняет диагностику – вскрывает систему.

Если газ находится в достаточном количестве, то определяется засор капиллярного трубопровода.

Пути устранения проблемы:

  • продавливание прессом – на засор воздействует масло под давлением;
  • промывка специализированным раствором по типу «жидкого осушителя»;
  • продувка сжатым азотом;
  • полная замена капиллярного контура.

Если холодильник Атлант перестал охлаждать и не работает по причине недостатка хладагента, потребуется заправка контура фреоном, правила проведения которой подробно описаны в рекомендуемой нами статье.

Выполнение работы требует осторожности и особых умений. Из инструментов понадобятся: манометры, баллон с фреоном, шланги. Заправка производится на изолированной площадке, вдали от нагревательных элементов, источников огня

Заправка производится на изолированной площадке, вдали от нагревательных элементов, источников огня

Утечка фреона часто происходит по вине пользователей. Самая распространенная причина – повреждение канала острыми механическими предметами при размораживании морозильной камеры или испарителя.

С одним из вариантов определения поломки, выявления утечки, со способом ее устранения и процессом закачки фреона познакомит видео:

Правила демонтажа термореле

Если холодильник вообще не включается, провести описанную выше диагностику будет невозможно. Вероятной причиной поломки можно назвать сбой электрики этого элемента.

Но проблемой может стать и неисправность компрессора, например, сгоревшая обмотка двигателя. Чтобы понять, нуждается ли термореле в замене, его придется снять с холодильника для исследования.

Сначала нужно отключить холодильник от сети. Теперь следует обнаружить место, где он располагается, как было описано раньше. Обычно нужно снять регулировочную ручку, удалить крепеж и снять защитные элементы.

Затем необходимо внимательно осмотреть прибор, обратив пристальное внимание на провода, по которым подведено электропитание. Все они имеют различную цветовую маркировку в зависимости от назначения

Обычно для заземления берут желтый провод с зеленой полоской. Этот кабель нужно оставить в покое, а вот все остальные следует отсоединить и замкнуть друг с другом

Все они имеют различную цветовую маркировку в зависимости от назначения. Обычно для заземления берут желтый провод с зеленой полоской. Этот кабель нужно оставить в покое, а вот все остальные следует отсоединить и замкнуть друг с другом.

Теперь холодильник снова включают в сеть. Если прибор по-прежнему не включается, вероятно, терморегулятор исправен, а вот с компрессором имеются серьезные проблемы.

Если же двигатель заработал, можно сделать однозначный вывод о том, что реле нуждается в замене. Перед началом работ не помешает вооружиться смартфоном или фотоаппаратом, чтобы последовательно фиксировать все операции. При установке нового термореле эти изображения могут оказаться очень полезными, особенно для новичков.

Нужно четко запомнить какая жила кабеля была использована для каких целей. Обычно для соединения термореле с электромотором используют провод черного, оранжевого или красного цвета. На ноль ведет коричневая жила, желто-зеленый провод обеспечивает заземление, а чисто желтый, белый или зеленый – соединен со световым индикатором.

Иногда снять испорченный регулятор бывает непросто, особенно при его наружном размещении. Например, в некоторых моделях холодильников “Атлант” приходится полностью снимать с петель дверцу камеры. Для этого необходимо удалить накладку, которая установлена над верхней петлей, и открутить скрытые под ней болты.

Перед тем, как удалить ручку регулировки, приходится также снимать заглушки и откручивать крепеж. Все эти операции нужно проделывать аккуратно. Крепежные элементы и накладки лучше хранить в небольшой емкости, чтобы они не потерялись. Собственно терморегулятор обычно привинчен к кронштейну, его нужно аккуратно снять, открепить и вынуть.

На его место устанавливают новый терморегулятор, придерживаясь обратного порядка сборки. Иногда поломка терморегулятора связана с неисправностью так называемой капиллярной трубки или сильфона. Если заменить только этот элемент, реле можно оставить.

Чтобы выполнить эту процедуру, придется вынуть термореле, придерживаясь описанного выше способа. Сильфон нужно отсоединить от испарителя и аккуратно вынуть из корпуса прибора. Теперь устанавливают новую капиллярную трубку, присоединяют ее к испарителю, а реле монтируют на прежнее место, и присоединяют отключенные провода.

Как работает и где находится

Устройство терморегулятора холодильника напоминает реле, один конец которого снабжен герметичной трубкой, наполненной хладагентом. С другой стороны имеются контакты, разъединением которых подается сигнал компрессору. Трубочка с фреоном закрепляется на испарителе. Принципы работы термостата включает следующие действия:

  • Хладагент, циркулирующий в трубке, быстро реагирует на изменение температуры. Если она повышается или снижается, давление в капилляре меняется.
  • При смыкании или разъединении контактов срабатывает пружина. Деталь применяется в управлении уровнем температуры в камере. Пружина подключена к регулятору. Поворотом ручки изменяют степень сжатия пружины. Из-за этого выраженность усилия, прикладываемого для смещения контактов, снижается или увеличивается.
  • При изменении положения контактов реле запускает или выключает компрессор. Так регулируется температура в морозильной и холодильной камерах.

В аппаратах с электронным управлением механизм действия реле, которое работает в холодильнике, будет несколько иным. Требуемый температурный показатель достигается путем фиксации капиллярной трубкой фактических показателей. Электронный модуль нужен для приема сигналов с нескольких датчиков. Отремонтировать подобный терморегулятор своими руками практически невозможно.

Внутри

Такое расположение термостата свойственно старым моделям холодильных установок. Эта деталь находится внутри камеры, она защищена пластиковым корпусом.

Снаружи

В таком случае терморегулятор обнаруживается возле ручки выбора температурного режима. Для извлечения детали необходимо удалить крепежные элементы и снять регулятор.

Возможные поломки регулятора температуры

Чаще всего терморегулятор выходит из строя по естественным причинам. За время работы он изнашивается. К его поломке могут также привести скачки напряжения в сети, попадание влаги, потеря герметичности. Бракованные детали попадаются крайне редко.

Если компрессор в холодильнике работает без остановки, на задней стенке появилась наледь или агрегат, наоборот, не включается, это не значит, что из строя вышел именно термостат. Но его проверяют в первую очередь. В случае обнаружения неисправности сразу обращаются к специалистам. Они быстро и качественно устранят поломку. Если в холодильнике с механическим управлением деталь можно заменить самостоятельно, то делать ремонт в агрегате с электронной системой не рекомендовано.

Как отрегулировать реле на холодильнике

Выполнять такую процедуру рекомендую в следующих случаях:

  • задняя стенка полностью покрыта инеем. Если наледь присутствует лишь на половине стенки, то регулировка не поможет;
  • слишком низкая температура в холодильной камере.

Такие причины регулировки относятся к двухкамерным агрегатам. В однокамерных достаточно проверить распределение льда в морозилке. Если ее внутренние стенки полностью покрыты инеем, то процедура может принести результат. В случае отсутствия изморози на каком-либо участке и постоянной работы мотора причина неисправности кроется в утечке фреона, деформации уплотнителя или непроходимости фильтра.

Отрегулировать термостат человеку без опыта сложно. Специалисты тратят не меньше суток на подобную процедуру, если агрегат двухкамерный. Регулировка термостатов однокамерных холодильников занимает в 2 р. меньше времени, так как их режим работы и отдыха намного короче.

Рассмотрим, как отрегулировать устройство на примере термостата Danfoss 25Т65 для двухкамерного холодильника:

  • ручку управления поставьте в среднее положение;
  • если закрутите центральный регулировочный болт, то агрегат отключится. Если немного открутите, то длительность работы холодильника увеличивается;
  • второй болт расположен с наружной части. Им регулируют время стоянки агрегата. Если открутите, то будет стоять дольше, закрутите — меньше.

Принцип работы устройства

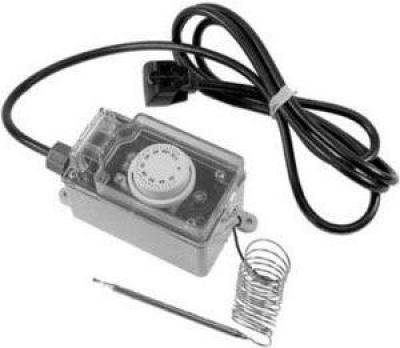

Прямое назначение терморегулятора в холодильном агрегате – удержание заданного потребителем температурного режима. В компрессионных холодильных устройствах терморегулятор включает и выключает двигатель компрессора, а в абсорбционных – нагреватель. Устройство, регулирующее температуру в охлаждающих камерах, причисляется к манометрическим конструкциям. Это означает, что работа агрегата зависит от нестабильности давления его наполнителя (обычно газа) при колебании температуры.

Механический терморегулятор – это рычажное устройство, в котором есть силовой рычаг и контактная схема. Упругий элемент (трубчатый сильфон) терморегулирующей системы и пружина производят воздействие на силовой рычаг. Электрическую часть устройства от механической отделяет электроизолирующая прокладка.

Рабочие условия для фреона – концентрированный пар, давление которого зависит от температурных условий. В окончании трубки скапливается уже жидкий газ. Отрезок трубки, в которой происходит раздел парообразного фреона и жидкого, реагирует на колебания температуры. Именно этот отрезок находится в зоне охлаждения.

Выводы и полезное видео по теме

Наглядно процесс замены термореле продемонстрирован в следующем видеосюжете, в котором мастер делится нюансами проведения ремонта холодильной техники типа Стинол:

Интересные советы по диагностике состояния реле и его замене на примере двух моделей холодильников содержатся в этом видео:

Процедуру замены терморегулятора нельзя назвать слишком сложной. Однако при неправильном обращении с этим элементом можно только ухудшить ситуацию

Подробное изучение процедуры выполнения ремонта и внимание к деталям помогут восстановить работоспособность холодильника

Расскажите о том, как подбирали терморегулятор для восстановления работоспособности холодильника. Делитесь полезными сведениями и ценной информацией по теме статьи, которая сможет пригодиться посетителям сайта. Оставляйте, пожалуйста, комментарии, публикуйте фото и задавайте вопросы в находящемся ниже блоке.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
