Термопара в газовой плите: принцип работы + инструктаж по замене устройства

Когда самостоятельная работа невозможна?

Если все предварительные манипуляции оказались безуспешными, значит проблема в самом датчике или в клапане. В обоих случаях термопара для газовой плиты должна быть заменена.

Неисправность электромагнитного клапана устранить не получится, необходима его замена.

Несмотря на кажущуюся простоту этого прибора контроля менять его самостоятельно не рекомендуется. Это система безопасности, и ставить благополучие семьи на «авось» не следует.

Каждая мелочь влияет на работу всего оборудования. К тому же после установки термопары следует провести ее тестирование. А это можно сделать только с использованием оборудования, которого не бывает в личном пользовании.

Диагностика поломки

Одним из основных признаков, характеризующих поломку системы газ-контроля, является прекращение подачи газа на конфорку. Как правило, в качестве причины такой неисправности выступает износ термопары, которая играет важную роль в функционировании механизма прекращения подачи газа. Замена этой детали способна решить проблему. Но стоит учитывать то, что починка газовой плиты является сложным процессом, который требует от вас наличия определенных навыков и хорошего знания устройства этого прибора. Если вы не уверены в своих силах – лучше доверить ремонт квалифицированному специалисту.

Зачем газовой плите термопара?

Газ в горелке плиты разжигается спичками, ручной пьезозажигалкой либо встроенным электроподжигом. Потом пламя должно гореть само без участия человека, пока топливо не будет перекрыто вентилем.

Однако нередко огонь на газовой варочной панели или в духовке гаснет в результате порыва ветра либо выплеска воды из закипевшей кастрюли. И тогда, если рядом в кухне никого нет, метан (либо пропан) начинает поступать в помещение. В итоге при достижении определенной концентрации газа происходит хлопок с пожаром и разрушениями.

Рабочая функция термопары – контроль наличия пламени. Пока газ горит, температура на кончике контрольного устройства доходит до 800–1000 0 С, а нередко и выше. В результате возникает ЭДС, которая держит газовый электромагнитный клапан на патрубке к горелке в открытом состоянии. Конфорка работает.

Однако при исчезновении открытого огня термопара перестает выдавать ЭДС на электромагнит. Происходит перекрытие крана и подачи топлива. В итоге газ не попадает в кухню, не скапливаясь в ней, что и исключает возникновение пожара от подобной нештатной ситуации.

Термопара – это простейший температурный датчик без каких-либо электронных устройств внутри. В нем нечему ломаться. Он может лишь прогореть от длительного использования.

С полным набором датчиков, предназначенных для контроля и безопасности работы газовой колонки, ознакомит следующая статья, полностью посвященная этому интересному вопросу.

Среди достоинств термопар:

  • простота устройства и отсутствие ломающихся механических или перегорающих электрических элементов;
  • дешевизна прибора – порядка 800–1500 рублей в зависимости от модели газовой плиты;
  • длительный срок эксплуатации;
  • высокая эффективность контроля температуры пламени;
  • быстрое перекрытие газа;
  • простота замены, которую можно выполнить своими руками.

Сколько-либо значимый недостаток у термопары один – сложность ремонта прибора. Если термопарный датчик неисправен, то его проще заменить на новый.

Чтобы отремонтировать подобное устройство, необходимо сварить или спаять при высокой температуре (около 1 300 0 С) два разных металла. В быту дома добиться таких условий крайне сложно. Гораздо проще под замену купить новый контрольный блок для газовой плиты.

Что это и для чего нужно?

Приобретение термопары для газовой плиты – забота о безопасности своей семьи.

По сути – это датчик, регистрирующий температуру. Но только не окружающей среды, а пламени горелки плиты. Впрочем, разработчики не пытались следить за изменением температуры огня, а лишь за его наличием. Горит огонь, датчик нагрет, все работает нормально. Погас огонь, датчик остыл, отключается газ.

Покупка газовой плиты с термопарой не намного дороже, чем без нее, зато гарантирована профилактика утечки газа.

Все просто, эффективно и незатратно. Наличие опции незначительно влияет на цену модели. А безопасность такой плиты повышается.

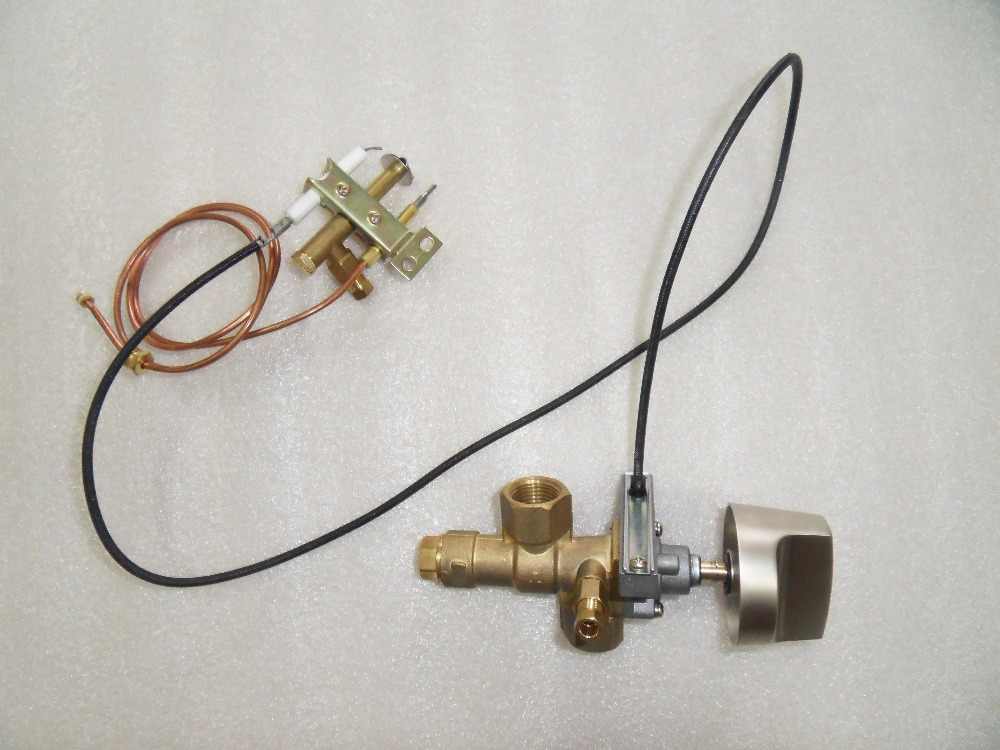

В общих чертах термодатчик представляет собой небольших размеров цилиндр из спаянных вместе двух металлов. От него идут провода к электромагнитному клапану. Именно он и контролирует подачу газа. Работа системы построена на физических законах, о которых многие забыли сразу после школы.

Повторим физику

Устройство термопары основано на законах физики: закрытый контур из металлических проводников при нагревании производит электрический ток.

Первым эффект, легший в основу термопары, открыл немецкий физик Т. Зеебек. В своих опытах он установил, что закрытый контур из двух проводников различных металлов при нагревании образует электрический ток. При этом, чем больше нагревать спайку проводников, тем больший ток возникает.

Немецкий ученый Т. Зеебек первым обнаружил физическое явление, на котором основано действие термопары.

Один контакт контура нагревается и называется «горячим». Другой, «холодный» должен быть при более низкой температуре. С него и снимается показание температуры. Поскольку зависимость полученного тока от температуры нагревания строго линейна.

Маркировка термопар

Перед приобретением прибора важно разобраться в маркировке изделия, чтобы выбрать подходящий вариант.

Опытным путем были установлены пары металлов, использование которых наиболее эффективно. В зависимости от использованных металлов, прибор имеет свою маркировку. Зная ее и характеристики полученных спаев, можно выбрать подходящий для своих нужд датчик.

Различают следующие типы:

  • K (ТХА/ХА) – никель с хромом или алюмелем. Распространенный, точный и недорогой с точностью +/- 1.10 С и диапазоном от -270 до 12600C.
  • L (ТХК) – хромель с копелем. Основная черта – долговечность.
  • J – железо с константаном. Второй по популярности с диапазоном от -210 до 7600C, не долговечен.
  • T – медь с константаном. Прибор узкой специализации для особо низких температур.
  • E – никель или хром с константаном. Высокоточный прибор для средних температур до 8700С.
  • N – нихросил. Чрезвычайно точный, но дорогой прибор с диапазоном измерений до 3920C.

В продаже есть сплавы с добавлением усилителей. Они не так популярны, но имеют применение.

Где и как это используют?

В конфорках термопара для газовой плиты работает по простому принципу: есть или нет пламени.

Принцип действия термопары для газовой плиты не сложен, она реагирует на наличие и отсутствие пламени.

В духовке уже требуется контролировать температуру нагревания. Хозяйка устанавливает температуру и, в зависимости от того, насколько близка реальная температура в духовке, датчик регулирует интенсивность подачи газа через электромагнитный клапан.

Термопара для газового духового пара контролирует степень нагрева, а не только наличие пламени.

На том же принципе основана работа термодатчика газовых котлов и колонок. Контролируется температура нагревания воды, что дает возможность экономить потребление газа.

Термопара, установленная на газовый котел и регулирующая нагрев воды, сэкономит семейный бюджет.

Часто встречаются электронные термометры. С их помощью измеряют температуру в помещениях и у человека. Такие приборы гораздо безопаснее ртутных. В свое время они широко использовались в быту.

В промышленности широко применяется такое свойство термопары, как низкая инерционность. Что дает возможность измерять малую разность температур. Высоко ценится и применение датчиков в агрессивных средах и при высоких температурах, порядка 2 000 градусов.

Есть термопары, подходящие для измерения температуры в агрессивной среде. Они обладают устойчивой защитной арматурой.

Принцип работы

Термопара синхронизирована с впускающим клапаном – именно он подает сигнал для прекращения подачи топлива.

В основе лежит эффект Зеебека. Его суть:

  1. два разнородных проводника образуют замкнутую цепь;
  2. на места соединения действуют разные температуры;
  3. в цепи образуется термоэлектродвижующая сила.

Последняя возникает не сразу. Механизм работает так:

  1. Одна сторона проводника разогрета, из-за чего на нем быстрее перемещаются электроды, нежели на холодной. В итоге к нему поступает более высокая энергия.
  2. Энергия воздействует на электроды, «толкая» их к холодному проводнику, который копит отрицательный заряд.
  3. С горячей стороны сохраняется положительный заряд.
  4. Заряд копится до тех пор, пока потенциалы не будут отличаться. Электроны с холодной стороны перемещаются обратно к горячему проводнику.
  5. Заключительный этап процесса – придание равновесия.

На термоэлектродвижующую силу воздействуют следующие факторы:

  • показатель температуры на контактах;
  • из чего сделан проводник.

В среду с контролируемой температурой погружают рабочую сторону термопары (место, в котором соединены проводники). Нерабочий спай в это время подсоединяется к измерительному прибору. Для измерения различий потенциалов пользуются милливольтметром, который позволяет вычислить показатели в привычных градусах Цельсия.

Дополнительная информация! Для подключения термопары к измерительному прибору пользуются специальными термопарными проводами (их материал изготовления аналогичен проводникам).

Проверочная диагностика

  1. Закрываем подачу топлива к тепловому генератору (водонагревателю), пользуясь вентилем, которым снабжена подводящая труба. Далее нужно спереди снять панель. Можно только кожух.
  2. Взяв ключи (называются рожковыми), откручиваем гайки, которыми крепится термоэлектрод, а также трубка соединения. Теперь можно снять датчик.
  3. Осматриваем (визуально) электрод. Берем кисточку или ветошь, очищаем, если нужно, от налета сажи. В случае прогара термопару нужно заменить. Ремонт исключен.
  4. Зажигаем на газплите конфорку. Возьмем мультиметр. Зажимами соединяем с медной трубкой и центральным контактом. Выставим измерительный порог: 0.1 или 1 в, то есть соответствует низшему.
  5. Нагреваем термоэлемент на конфорке и следим, что показывает вольтметр.

Если термопара исправна, то будет выдавать напряжение 0.02 вольта, не меньше.

Когда вместо этого на приборе – нули, наблюдаются скачки напряжения или оно не выше 20 мВ, значит, датчик пора менять. Перепайка исключена.

Для информации. При покупке новой термопары выбирайте ту, которая соответствует модели вашего котлоагрегата. Это поможет избежать путаницы в обозначающей и маркировочной символиках.

Иногда хозяин считает, что радикальных мер не требуется, и, проводя проверку на котле, игнорирует съем элемента. В этом варианте ограничиваются откручиванием гайки и выключением автоматики на термопаре.

Затем задействуют мультиметр уже известным способом. Нажали кнопку, разожгли запальник и сняли данные.

Есть один большой минус. Не увидеть, насколько электрод забит сажей, соответственно – не почистить.

При замене старой детали на новую тщательно устанавливайте нагреваемый стержень. Он должен находиться в строго горизонтальном положении, без всяких отклонений вниз или вверх.

Тогда он будет в эпицентре пламени фитиля.

Проверка термопары домашней газовой колонки

Длительная эксплуатация домашней газовой колонки вполне допускает такой момент, когда термопара выходит из строя. В этом случае необходима проверка функционирования системы и, соответственно, проверка непосредственно сенсора контроля.

Конечно, далеко не все владельцы газового оборудования способны выполнить такую работу. Да и с точки зрения безопасности, лучшим решением станет обращение в газовую компанию для решения такой задачи.

Но вместе с тем, ситуации могут быть разные, включая невозможность обращения к специалистам по каким-то причинам. Тогда остаётся единственный выход – попытаться сделать работу своими руками.

На картинке показан один из вариантов установленной термопары, которую нужно проверить: 1 – непосредственно горячая область датчика, чаще всего поддающаяся разрушениям; 2 – гайка крепления, которую нужно отвинчивать для демонтажа; Такая же гайка может использоваться на другом конце термопары

В таком варианте развития событий неискушённого в газовых делах пользователя интересует, каким образом проверить термопару на газовом котле с помощью тестера – распространенным прибором диагностики электрики и электроники. Попробуем раскрыть этот технологический момент, дабы облегчить задачу.

Этап #1 — подготовка к проверке тестером

Для начала напомним – тестер представляет собой измерительный прибор – стрелочный или цифровой, при помощи которого доступно измерить:

  • сопротивление;
  • величину напряжения (переменного и постоянного);
  • силу тока (переменного, постоянного).

Отмеченные измеряемые значения являются своего рода основными. А еще, современные тестеры способны проверять ещё целый ряд параметров, к примеру, индуктивность или ёмкость.

Но с учётом принципа работы термопары бытового газового котла, вполне достаточно режима измерения напряжения в диапазоне милливольт.

Процедура тестирования термопары при помощи измерительного прибора и простого нагревательного элемента – парафиновой свечи. Как видно из показаний тестера (25 мВ), датчик контроля пламени газовой горелки исправен

Помимо измерительного прибора (тестера), наладчику потребуется ещё один достаточно простой инструмент – источник нагрева. Лучше, если такой источник будет иметь способность излучать открытое пламя. Поэтому, оптимальным вариантом здесь будет использование обычной парафиновой свечи.

Этап #2 — визуальный осмотр на наличие дефектов

Сама процедура тестирования сенсора контроля пламени несложная. Однако, прежде чем приступать к выполнению горячего теста, рекомендуется внимательно изучить термопару визуально с внешней стороны.

При осмотре области спая и нисходящего стержня на поверхности не должны просматриваться физические дефекты металла, в том числе области прогара.

Этап #3 — тестирование работоспособности датчика

Завершив визуальный осмотр, можно приступить непосредственно к выполнению горячей проверки. Для этого область спая и нисходящий участок стержня термопары газовой колонки помещается над фитилем свечи.

Далее на терминальные концы термопары подключается измерительный прибор (тестер), после чего свечу зажигают. Формируемый потенциал наблюдают на рабочей шкале измерительного прибора.

По сути, для проверки работоспособности сенсора допустимо использовать любой подходящий источник нагрева, например, бытовую зажигалку. Правда, в зависимости от мощности нагревающего источника, показания на тестере могут быть ниже нормы или, напротив, выше нормы

Отсутствие каких-либо показаний электрического потенциала явно свидетельствует о неисправности сенсора. При частичных дефектах на измерительном приборе могут отмечаться хаотичные (неустойчивые) показания единиц милливольт. Если же датчик газовой колонки исправен, на приборе, как правило, фиксируют стабильное значение, равное десяткам милливольт (20-30 мВ).

Причём, по мере нагрева корпуса термопары пламенем свечи, показания на шкале прибора незначительно меняется в сторону увеличения. Если же пламя свечи загасить, показания тестера устремятся к нулевому значению по мере остывания корпуса стержня и области спая. Вот, собственно и всё. При таком развитии событий, термопару, как вполне исправную, можно смело ставить по месту действия.

Основные виды ремонтных работ с газовыми плитами

Существует несколько проблем, которые наиболее часто встречаются с этими устройствами. Поэтому и ремонт обычно требуется одинаковый. К самым распространенным ремонтным работам с газовыми плитами относится:

Ремонт конфорок
. Именно эти элементы оборудования наиболее часто выходят из строя, поэтому требуется проводить с ними определенные ремонтные работы. Как правило, пламя начинается ослабляться, после чего появляется только с одной или двух сторон конфорки, а далее вовсе пропадает. Причиной такого ухудшения работы конфорки является засорение горелок или рассекателей. Некоторые люди в процессе приготовления пищи с помощью газовой плиты допускают попадание на конфорки продуктов питания, которые и приводят к засорению элементов. Даже при очищении плиты от загрязнений небольшое количество моющего средства может попадать в горелки, поэтому происходит засорение элементов. Данная проблема решается достаточно просто, поскольку надо снять конфорку, после чего она разбирается на составные части. Форсунка и рассекатель тщательно прочищаются, что обеспечивает устранение причины засора. Прочищать их можно разными специализированными инструментами или подручными средствами, к которым относится обычная иголка или спица.

Ремонт дверцы духовки
. Другой популярной проблемой газовой плиты являются определенные препятствия, возникающие в процессе открывания дверцы духовки прибора. Дверка начинает заедать или неплотно закрываться. Обычно эта проблема возникает после несколько лет эксплуатации оборудования. Она не дает возможность полноценно пользоваться духовкой, поэтому возникает необходимость срочно произвести ремонтные работы. Чтобы починить элемент, дверка снимается, для чего откручиваются винты, с помощью которых она крепится. Не следует откручивать их полностью, поскольку достаточно только немного отпустить их. Далее дверка качается слегка в разные направления, что обеспечит посадку дверцы на петли. Такая регулировка приведет к решению проломы с открыванием или закрыванием дверцы.

Ремонт термопары клапана
. Этот элемент относится к системе контроля над утечкой газа, поэтому считается важным и сложным изделием, которое обязано работать без перебоев и проблем. Именно за счет термопары электромагнитного клапана предотвращается возможность того, что при случайном затухании пламени будет утечка газа. От нее зависит безопасность применения самой газовой плиты, а также безопасность проживания в доме, в котором располагается данное оборудование. Нередко проблемы с этим элементом возникают в том случае, когда после розжига конфорки и отпускания кнопки происходит потухание пламени. Термопара представляет собой специальный штырь из металла, у которого одна сторона является заостренной. Располагается этот элемент рядом с конфоркой и выступает в качестве датчика температуры. Как только пламя затухает, понижается температура рядом с конфоркой, поэтому контроль газа перекрывает его поступление. Поэтому даже в случае, если конфорка будет включена, газ не будет поступать в помещение. Если возникает проблема с постоянным потуханием конфорки без необходимости, то термопару следует просто очистить от налипшего налета из жира и остатков продуктов питания. Для этого отлично подходит стандартная наждачная бумага. Если же даже этот процесс не привел к необходимому результату, то придется разобрать устройство и заменить его новым элементом.

Таким образом, простые ремонтные работы, связанные с газовой плитой, допускается осуществляться своими силами. Однако они не должны касаться непосредственного подсоединения устройства к газовой магистрали. В этих случаях непременно следует прибегать к помощи специалистов, поскольку велика вероятность допустить непоправимые ошибки. Это подвергает опасности не только самих владельцев квартиры, но и других жителей многоквартирного дома.

Положительные и отрицательные стороны

Конечно, производители плит, изготавливая термопару, взвесили все ее достоинства и недостатки. Но как же обычному пользователю понять, для чего нужно это устройство и почему именно оно, а не другое.

  1. Его просто и недорого изготавливать, что сказывается на себестоимости техники.
  2. Это устройство может одновременно контролировать и температуру, и процесс подачи пламени.
  3. Так как деталь находится в статичном положении, у нее крайне долгий срок службы.
  4. Она может фиксировать температуру с большим разбросом.
  5. Данные, полученные при помощи термопары, достаточно точны.
  6. Ее легко установить и заменить.

  1. Так как максимально допустимое напряжение только 50 мкВ, это может вызвать некоторую неточность в измерениях.
  2. Отремонтировать прибор чаще всего совершенно невозможно. При выходе из строя его придется заменить.

Комментарии

Войдите, чтобы ответить

Либо это никто не читает, либо одно из двух. Интересная статья. Жаль, тяжело читается.. Шрифт мелкий и расплывчатый. А на картинках текст (в пояснительных рамках) и вовсе нечитабельный. Видимо материальчик содран откуда-то и некачественно скопирован. Посмотреть бы оригинальчик.

Войдите, чтобы ответить

сбросьте свой @ . сброшу на почту. статью. если будет тот же эффект — подкорректирую , я «афтар» этого творения. плагиатом не занимаюсь. ). ковырялся лично..

Войдите, чтобы ответить

не понятно почему потерялось качество . в оригинале Word-документ выглядит безупречно.

Войдите, чтобы ответить

Войдите, чтобы ответить

Добрый день. Хотел узнать мнение или получить совет у знатоков. «Перестал» работать клапан: проверил по отдельности термопару — выдает 40мВ от обычной горелки; проверил клапан — срабатывает начиная от 700мВ точно(дохлая батарейка ААА). В чем косяк пока не понимаю, т.к. вроде едс термопары в границах нормы(очень удивлен показателю вашей термопары. Может в нем и есть проблема. ). Т.к. клапан работает от внешнего питания, хотел узнать — обмотка на клапане не накроется при таком использовании?

Войдите, чтобы ответить

Добрый день,показателей термопары я не знаю ,т.к. она вышла из строя ,но клапан срабатывал где-то около 1в,»тянул» 400ма.Вся «кухня» моя в посте ,при питании от внешего блока питания актуальна как временное решение проблемы на период приобретения(покупки) клапана или термопары ,или комплекта в целом.Если не думаете их приобретать — выкрутите клапан,снимите прокладку резиновую,снимите пружинку -исчезнет головная боль. ) Плита превратится в СССР — девайс. )Удачи.

Войдите, чтобы ответить

PS. Попробуйте отревезировать контактные соединения со снятием термопары ,зачистки посадочного места т.п . соединения клеммы с корпусом .Сдаётся мне — больная ваша термопара. За обмотку клапана не беспокойтесь.Повышайте напряжение до срабатывания клапана — он лишнего тока не возьмёт.

Войдите, чтобы ответить

Благодарю за столь скорый ответ! Контакты термопары по мере возможности уже зачистил, но, увы, или к счастью, кроме нагара там нечего было чистить. Замеры я уже делал на тестовом стенде без лишних деталей. Учитывая прожорливость клапана, мне тоже кажется что проблема в термопаре, но в противовес этому идет таблица ТЭДС стандартных термопар(https://kipiya.ru/2008/04/04/tablica-termo-eds-standartnyx-termopar/, https://temperatures.ru/pages/graduirovochnye_tablicy), где максимальные показания не превышают 70мВ. Именно поэтому я и стал искать помощи, ибо на данный момент сложилось два впечатления: испортилась обмотка клапана раз так много требует для удержания и испортилась термопара раз выдает так мало. Но и то, и другое не выдерживает критики. Либо я что то упускаю. В общем остается два варианта, либо убрать клапан, либо покупать комплект. А пока просто обойду термопару с помощью внешнего питания.

Войдите, чтобы ответить

в плане стандартов — таблица орентирует на промышленные термопары ,слаботочные (стандарты СССР- СНГ,) что касается газ-контроля — эти термопары «заточены » под буржуйские плиты.По сути промтермопары выдают СЛАБОТОЧНЫЙ СИГНАЛ на электронные приборы (с дальнейшим усилением такового) для контроля термопроцессов. .Что касается т/п газ-контроля ,то она (она спецназом разработана для клапана) выдаёт значительный ток на клапан ,а клапану нужно преодолеть сопротивление пружины и ещё придавить прокладку. На производстве есть закалочные трансформаторы (напайка резцов). выдают 2вольта с понижающей обмотки между контактами.Зажимается резец ,накаляется. идёт ток 400 — 600а. примерно и термопара газ-контроля расчитана на ток до 500ма. Газ-контроль отсекает газ от краников духовки,горелок..Не куда он далее не пойдёт пока вы не откроете краник. Если посмотреть комменты в инете про газ-контроль ,можно сделать вывод — он не совершенен,недолговечен. = смывной бачёк с блоком электроники. ) Его ставят чтобы» срубить бабло «( ИМХО ). и запчастей нет. Для самодельщиков есть где поупражняться.

Альтернативный вариант

Ну да, есть ещё и альтернативный вариант, в некоторых случаях более простой – полное отключение этой системы. Лично я считаю, что это должен быть прям вообще крайний случай, если вы никак не можете купить нужную вам запчасть (термопару или электромагнитный клапан).

Тут есть несколько вариантов; расположу их от самых простых и рукожопских к более серьёзному:

  1. Найти способ временно зафиксировать кнопку газ-контроля в нажатом положении – что-нибудь подоткнуть, прикрутить и т.д.
  2. Почти то же самое, но более красиво – в нужном месте отрезать кнопку, вдавить её внутрь и вклеить какую-нибудь затычку в её отверстие на супер-клей. Будет снаружи смотреться цивильно, проблема решена.
  3. Разобрать плиту, разобрать цилиндр и вытащить пружину/клапан. Возможно, зафиксировать его там как-то, типа наматывания на него изоленты, фумленты, заклеивания и т.д.

На ютубике по этому делу есть куча видосов, например, вот:

Но лучше, конечно, не поскупиться, не полениться и починить его: как видите, это не так уж и сложно!

Когда самостоятельная работа невозможна?

Если все предварительные манипуляции оказались безуспешными, значит проблема в самом датчике или в клапане. В обоих случаях термопара для газовой плиты должна быть заменена.

Неисправность электромагнитного клапана устранить не получится, необходима его замена.

Несмотря на кажущуюся простоту этого прибора контроля менять его самостоятельно не рекомендуется. Это система безопасности, и ставить благополучие семьи на «авось» не следует.

Каждая мелочь влияет на работу всего оборудования. К тому же после установки термопары следует провести ее тестирование. А это можно сделать только с использованием оборудования, которого не бывает в личном пользовании.

Особенности осуществления термоконтроля в газовом котле

Практически единственным устройством, подходящим для измерения температур с крайне большим значением является термопара. Она может использоваться для множества разнообразных устройств, в том числе и для газовых котлов.

Устройство и принцип действия термопары в газовом котле

Поскольку термопара рассчитана на работу в условиях высокой температуры, для её изготовления применяются термостойкие материалы. Если говорить более точно, этот элемент производится с использованием нескольких металлов, что позволяет обеспечить ему необходимые свойства. Поскольку работа газового котла без применения термопары просто невозможна, то  любая её поломка влечёт за собой  необходимость полной остановки рабочего процесса и наискорейшей замены элемента. Подобная ситуация возникает от того, что при работе термоэлемент сцеплён с электромагнитным отсекающим клапаном. Дисфункциональность термоэлемента приводит к перекрытию топливного канала и прекращению подачи топлива. В результате происходит затухание горелочного устройства.

Рис.1: Схема термопары в газовом котле

Если говорить простым языком, то принцип работы термопары заключается в следующем: при спаивании между собой двух различных металлов и последующем нагревании точки спая, на противоположных концах получившегося элемента формируется разница потенциалов. Другими словами, образуется напряжение. Подключённый к этим концам измерительный прибор, позволяет замкнуть цепь и формирует условия для появления электрического тока. Уровень напряжения при этом довольно незначительный, однако его хватает для открытия электромагнитного клапана, пропускающего топливо к запальнику.

В работе термопары реализуется так называемый эффект Зеебека. С точки зрения учёных данный эффект обуславливается тем, что частицы, транспортирующие заряд в момент нагрева изменяют свой энергетический уровень. Как результат: поток электронов движется по направлению к холодной части проводника, либо наоборот, формирую электродвижущую силу плюсового или минусового значения. Конкретное направление движения частиц определяется характеристиками проводящих  материалов, из которых «собран» элемент

Самым важной точкой в конструкции этого элемента является место спайки металлов. Именно качественно выполненное соединение обеспечивает долговечность и бесперебойную работу элемента. Существует несколько возможных сочетаний металлов для создания термопары

В газовых котлах применяют элементы состава хромель-алюминий. Каждый из холодных концов при этом с помощь проводника покрытого защитной оболочкой соединяется с соответствующим гнездом автоматики, где и крепится зажимной гайкой

Существует несколько возможных сочетаний металлов для создания термопары. В газовых котлах применяют элементы состава хромель-алюминий. Каждый из холодных концов при этом с помощь проводника покрытого защитной оболочкой соединяется с соответствующим гнездом автоматики, где и крепится зажимной гайкой.

Чтобы в необходимый момент подать топливо на запальник, изначально придётся заняться открытием электромагнитного клапана вручную. Для этого достаточно нажать на шток, тогда газ попадёт на запальник, который его и подожжёт, после чего начинает происходить нагрев термоэлемента. Спустя полминуты удерживать клапан открытым самостоятельно уже нет необходимости, поскольку выработка напряжения термоэлементом уже началась.

Чистка и профилактика

Любую неисправность лучше предупредить, чем устранить. Соблюдая условия по эксплуатации газовой плиты, продлевают срок её службы, избегая непредвиденного ремонта. Профилактический уход и очистка:

  1. Очищать поверхность плиты от пищевого мусора после каждого приготовления еды, дождавшись, когда панель остынет.
  2. Не оставлять включённую плиту без присмотра, так как выкипающая жидкость из ёмкостей заливает пламя конфорок, что приводит к преждевременному износу систем автоподжига и газ-контроля.
  3. Не забывать смазывать трущиеся поверхности регулировочных ручек.
  4. Очистку горелок, жиклеров, места соединений регуляторов и переключателей выполняют иголкой или тонкой проволокой, подойдут также металлические ёршики и щётки.
  5. Периодически проводят техническое обслуживание. Для этого защитную панель демонтируют, вынимают шпильки, вытаскивают штоки, детали очищают и осматривают на наличие механических повреждений и следов износа. Соприкасающиеся и сопряжённые элементы смазываются графитовой смазкой.

Варочная панель встречается на современной кухне всё чаще благодаря удобству, расширенному функционалу и улучшенному внешнему виду. О признаках, причинах неисправности и самостоятельном ремонте варочных панелей мы рассказывали в наших материалах. Возможно, вам пригодятся советы наших экспертов о том, как провести ремонт индукционный плит, таймера, дверцы духовки, электроприбора с керамической и стеклокерамической поверхностью, духового шкафа электроплиты.

Ремонт газовой плиты кажется сложным делом. Вооружившись необходимыми инструментами и инструкцией по устранению неполадок, можно выполнить самостоятельный ремонт бытовой техники и сэкономить значительную сумму.
