Технические характеристики труб полипропиленовых – на что обращать внимание при выборе?

Критерии выбора полипропиленовых труб

Итак, на что стоит обратить внимание при выборе полипропиленовых труб?

1. Давление

Маркировка полипропиленовых труб для отопления типа PN** будет иметь прямое отношения к рабочему давлению. Две цифры, которые следуют после букв, расскажут о том, на какое максимальное рабочее давление рассчитано изделие. Рабочее давление указывается для температуры теплоносителя в 20 градусов. Если в вашей системе температура теплоносителя составляет 80-90 градусов, то можно делить значение на три. Самые популярные трубы имеют маркировку PN20.

Допустимое максимальное давления для труб различного диаметра

1. Температура

Маркировка трубы расскажет нам и о том, какую максимальную температуру отопление из полипропилена способно выдержать. Для армированных труб почти все производители указывают температуру от 90 до 95 градусов.

1. Диаметр

Для того чтобы рассчитать нужный диаметр, строители применяют очень сложные формулы. Притом, учитываются такие факторы, как тепловая нагрузка, коэффициент шероховатости материала, из которого изготовлено полипропиленовое отопление, температурный перепад между подачей и обраткой.

С практической стороны необходимо запомнить хотя бы два несложных правила:

В квартире во время разводки отопления полипропиленовые трубы, которые мы используем, не должны занижать просвет относительно такого элемента, как стояк отопления из полипропиленовых труб. В новостройках чаще всего используются стояки из такой трубы как ДУ20. Значит, потребуется отопление частного дома полипропиленовыми трубами с наружным диаметром в 2,6 см. В сталинках, где стояки дюймовые, лучше использовать трубы с наружным диаметров в 3,2см.

В частном доме, общая площадь которого превышает 250 кв. метров наиболее эффективной будет такая система отопления как ленинградка. Для кольца потребуется труба с диаметром в 32-40мм. Для врезки радиаторов потребуются трубы с диаметром в 20-26мм.

Подробнее в материале — Схема отопления «Ленинградка», отопление из полипропилена.

Сферы применения

Где могут использоваться трубы из полипропилена:

• основное применение – системы водоснабжения и (в зависимости от характеристик) отопления;
• системы канализации;
• транспортировка химикатов, включая агрессивные;
• трубопроводы с самыми высокими прочностными характеристиками могут использоваться для транспортировки сжатого воздуха;
• в системах орошения и мелиорации, для устройства дренажа.

Область использования зависит от конкретной модели полипропиленовой трубы – основных параметров, материала изготовления, наличия или отсутствия армирования. Основные технические характеристики канализационных полипропиленовых труб – максимально допустимые температуры и давления, к трубопроводу для питьевой воды предъявляются повышенные санитарные требования и т.д.

Применение полипропиленовых труб для организации водоснабжения

Подбор труб по мощности

Из таблицы видно, что при скорости 0,4 м/с будет подаваться примерно следующее количество тепла, по трубам из полипропилена следующего наружного диаметра:

• 4,1 кВт — внутренний диаметр около 13,2 мм (наружный диаметр 20мм);
• 6,3 кВт — 16,6 мм (25мм);
• 11,5 кВт — 21,2 мм (32 мм);
• 17 кВт — 26,6 мм (40 мм);

А при скорости 0,7 м/с значения подаваемой мощности будут уже примерно на 70% больше, что не трудно узнать из таблицы.

Источники

• https://HouseChief.ru/polipropilenovye-truby-diametry-tablica.html
• https://kak-sdelano.ru/stroitelnyie-i-otdelochnyie-materialyi/tablicza-s-razmerami-polipropilenovyix-trub
• https://trubtraid.ru/materialy/polipropilenovye/diametry-polipropilenovyh-trub.html
• https://stroychik.ru/strojmaterialy-i-tehnologii/razmery-polipropilenovyh-trub
• https://trubarik.ru/polipropilenovye/polipropilenovye-truby
• https://ZnatokTepla.ru/truby/diametr-polipropilenovyh-trub-dlya-otopleniya-svodnaya-tablitsa.html
• https://nikastroy.ru/diametry-polipropilenovyh-trub-po-gostu-tablicy-markirovka/
• https://SantehnikPortal.ru/trubi/diametr-pp-trub.html
• https://stroy-podskazka.ru/truby/polipropilenovye/osobennosti-i-tablica-diametrov/
• https://ProUteplenie.com/otoplenie/diametry-polipropilenovyh-trub-po-gostu-tablitsy-markirovka
• https://santex1.ru/vnutrennij-diametr-polipropilenovyh-trub.html
• https://banya10.ru/dizajn-i-remont/diametr-trub-polipropilen.html
• https://stroy-t74.ru/oformlenie-i-dekor/dlina-polipropilenovyh-trub-dlya-vodosnabzheniya.html
• http://ProTryby.ru/razmery-i-klassifikaciya-trub-iz-polipropilena
• https://aniko-gas.ru/montazh/diametry-polipropilenovyh-trub-tablica.html

Какое давление выдерживают полипропиленовые трубы

В процессе выбора оптимального материала для водопровода и отопления, у покупателя возникает вопрос, на какое давление рассчитана полипропиленовая труба? Для этого необходимо изучить их маркировку:

• PN 10 – рассчитана на номинальное давление 1 Мпа и температуру воды 45°С (однослойная для холодного водоснабжения).
• PN 16 – рассчитана на номинальное давление 1,6 Мпа и температуру воды 50°С (однослойная для ХВС).
• PN 20 – рассчитана на номинальное давление 2,0 Мпа и температуру жидкости 80°С (может быть однослойной или многослойной (армированной), предназначена для отопления и транспортировки горячей воды).
• PN 25 – предназначена для номинального давления 2,5 Мпа и температуры воды 95°С (может быть однослойной или многослойной (армированной), рассчитана на системы отопления и водоснабжение для горячей воды).

Если вы привыкли считать давление в атмосферах и вам нужно понять, сколько атмосфер выдерживает та или иная труба, то 1 МПа = 9,87 атм.

В любом случае, несмотря на предельно допустимые нагрузки, даже армированные пластиковые трубы не желательно длительно использовать в предельно допустимых режимах (максимальная температура теплоносителя и максимально допустимое давление).

Полипропиленовые трубы при сильном нагреве теряют свои уникальные качества и под воздействием большого давления разрушаются. Стыки трубопроводов тоже очень боятся перегрева и высокого давления. Если нужно максимально продлить срок эксплуатации, то нужно постоянно следить за их герметичностью.

В системах отопления чаще циркулирует вода под давлением 1,6 МПа и выше, а в ГВС в основном подают горячую воду давлением 0,2 – 2,0 МПа. При эксплуатации трубопровода при максимальных допустимых значениях температур и давления их срок службы существенно сокращается. Именно поэтому нужно придерживаться рекомендаций производителей.

Общие сведения

Разновидности материала

Внимание! Разные виды полипропилена имеют в основе один материал, но их свойства отличаются, а от этого зависит условия эксплуатации

Особенные свойства труб

Создание современного материала рандом – сополимера оказалось прорывом в промышленной области, в сельхоз сфере. Данные трубы используют для строительства труб водоснабжения, отопительных сетей

К основным достоинствам труб относят:

• -высокую прочность изделий,
• -низкую адгезию,
• -материал не выделяет токсичные вещества,
• -низкий уровень теплопроводности,
• -устойчив к перепадам температурных значений, изменениям давления в сети,
• -долговечен,
• -легко для транспортировки, установки.

Область применения трубопрокатов

Трубы из полипропилена могут применяться в различных целях. В горячих и холодных водопроводах, в сфере сельского хозяйства, в теплых полах, в отоплении. Изделия используют для строительства промышленных объектов, чтобы передвигать химические жидкости, в компрессионных установках.

Номинальная температура и область применения

Согласно ГОСТ 521343: 2003 различают шесть основных подвидов полипропиленовых изделий, которые различаются номинальной температурой.

От этого отличается их область применения:

1.трубы для горячего трубопровода, выдерживают температуру максиму в 60 градусов.

2.трубы для горячего трубопровода, максимальная температура 70 градусов.

3.в теплых полах с низкими показателями температуры, максимум до 60 градусов.

4.в теплых полах с высокими температурами, в радиаторах с низкими температурами, максимальное значение 70 градусов.

5.радиаторы с высокой температурой обогрева, максимум 90 градусов.

6.в водопроводах холодной воды, обозначают ХВ.

Внимание! Существует таблица значений, в которой указаны зависимость эксплуатационного срока труб рандом – сополимера от температурных параметров и давления

Преимущества

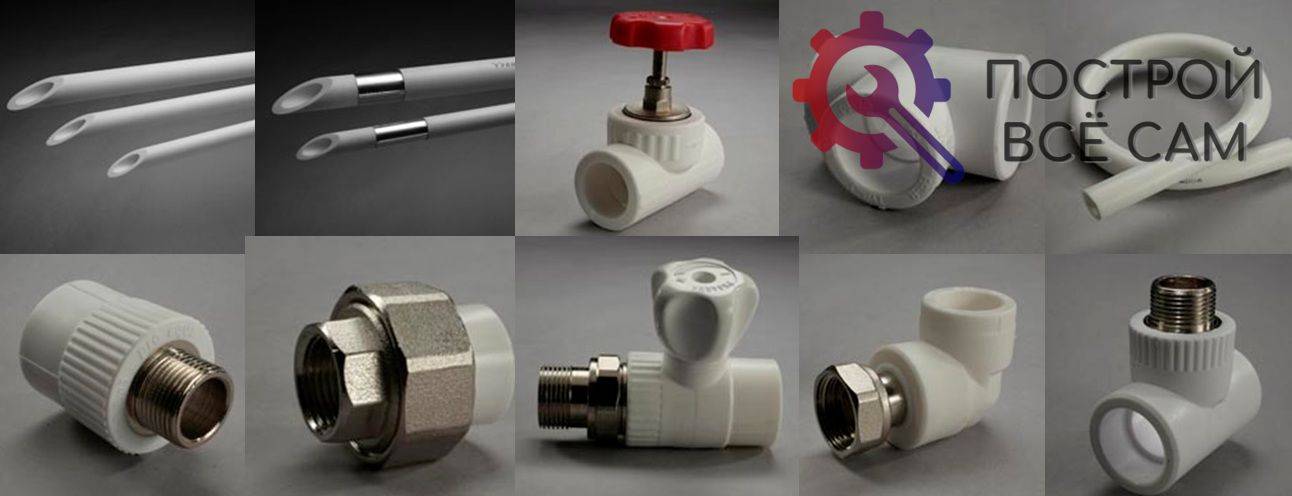

Полипропиленовые трубы и фитинги для отопления имеют массу преимуществ перед другими материалами. Они имеют широкую область применения. Транспортировка элементов полимерных коммуникаций не представляет сложности. Трубы отличаются малым весом. Также их просто монтировать.

Полипропиленовые коммуникации неприхотливы в эксплуатации. Они обеспечивают высокую герметичность стыков. Поверхность материала не подвержена коррозии, ее не нужно окрашивать. На полипропилене не размножаются грибки, различные бактерии и прочие микроорганизмы, на стенках не откладываются минеральные соли.

Полипропилен относится к категории безопасных для экологии и здоровья человека материалов. В процессе движения жидкости по системе отсутствуют вибрации. Полипропилен не пропускает электричество, является устойчивым к различным механическим и химическим воздействиям. Также это трудновоспламеняемый материал, который не деформируется даже при температуре 120ºС.

Правильный выбор фитинга по диаметру – основные нюансы монтажа

Диаметр фитинга можно выбирать точно по наименованию. Нельзя подгонять фитинг по диаметру, путем снятия фаски внутри изделия

При выборе обращайте внимание на трубу, с которой работаете. На ней всегда есть маркировка, которая показывает внешний диаметр изделия. Без нагрева труба не войдет в фитинг, поскольку разогрев поможет снять верхний слой

Без нагрева труба не войдет в фитинг, поскольку разогрев поможет снять верхний слой.

Если с выбором диаметра полипропиленовой части все понятно, то выбирая диаметр резьбы, нужно быть аккуратным. Например, полипропиленовая планка с водорозетками, в своем большинстве поставляется с внутренним диаметром резьбы на ¾ дюйма. Однако есть варианты с диметром резьбы ½, что следует учитывать под конкретное оборудование и смотреть в таблице соответствия.

Что касается советов, то во время пайки фитинга, а также после окончания работы нужно придерживаться следующих правил:

После пайки необходимо убедиться на ощупь или визуально, что отверстие внутреннего диаметра канала не претерпело деформации. В противном случае, если будет запайка, вода в системе будет проходить с препятствием, что приведет к снижению давления в контуре. Если во время пайки вы передержали фитинг, и в момент того, когда производилась состыковка, он лопнул, рекомендуется обрезать поврежденную часть. Использовать лопнувший фитинг запрещено, особенно если вы собираетесь уложить водопровод под стяжку или в стену. После окончания сварки контура водоснабжения или отопления рекомендуется выполнить опрессовку и проверить то, насколько хорошо контур держит заданное давление

Это важно перед заливкой стяжки пола, если труба будет спрятана. Старайтесь использовать фитинги и трубы одного производителя

Все-таки состав полипропилена, для лучшей свариваемости материала, должен быть одинаковым. Чтобы правильно расположить фитинг относительно плоскости, в которой он будет лежать, производите примерку и наносите карандашом обозначение в виде полос

После нагрева мы просто состыкуем насечки. При спайке, на трубе наносите насечку на глубину в 1,5 см, чтобы при вдавливании ее в фитинг, вы не передавили и не закупорили отверстие внутри. Соблюдайте температурный режим паяльника, не передерживайте фитинг при нагреве, следите за его внешним видом и отсутствием заводских повреждений.

Как подобрать диаметр труб для водопровода в квартире?

Задача по подбору диаметров трубопроводов для квартирной разводки сводится к выяснению их пропускной способности. В свою очередь, на количество воды, которое может получить потребитель, оказывают влияние:

• давление на входе;
• потери напора;
• материал трубопроводов;
• скорости жидкости, а также ряд других факторов.

Давление на входе – величина, зависящая от параметров местной магистральной сети, изношенности стояков, этажности. Её можно измерить, установив на входе в квартиру манометр.

Потери напора – суммируются из многочисленных показателей: свойств выбранного материала (шероховатости его стенки), величин локальных сопротивлений (на приборах, запорной арматуре, поворотах, фитингах), длины веток. При одних и тех же условиях потери для трубы большего диаметра будут меньшими.

Рекомендуемая скорость течения жидкости находится в диапазоне 0,7-1,5 м/с. Превышение этой величины приводит к образованию вихревых потоков и резкому падению пропускной способности трубопровода.

Кроме этого для профессиональных расчетов используется еще ряд табличных и замеряемых показателей. Но даже без сложных формул уже очевидно, что лучшей пропускной способностью, обеспечивающей комфортное пользование водой, будут обладать трубы:

• короткие, с большим внутренним диаметром;
• менее шероховатые, например, пластиковые, а не стальные;
• с меньшим числом поворотов, местных сужений;
• питающие только одну точку (коллекторная разводка).

Упрощенный способ расчета

Для несложных сетей частного использования можно воспользоваться подбором диаметров трубопроводов из готовых таблиц или обратившись к он-лайн программам для прикидочных расчетов. Для примера возьмем таблицы Шевелева Ф.А. (табл. 1) и расходные нормы для сантехнических приборов из СНиП 2.04.-85 (табл. 2).

Таблица №1. Таблица Шевелева Ф.А.

Таблица №2. Таблица расходных норм для сантехнических приборов из СНиП 2.04.-85

Пусть требуется запитать смеситель в ванной с расходом по ХВ 0,18 л/с (табл. 2, желтое выделение). Округляем в большую сторону и находим, что при средней скорости потока 0,99 м/с нам подойдет труба с внутренним диаметром 20 мм (табл. 1, желтое выделение).

Если же мы захотим на эту же ветку дополнительно врезать рукомойник (при тройниковой разводке), то потребление воды увеличится до 0,28 л/с, что потребует установки трубы Ø 25 мм (зеленые выделения, табл. 1, 2). Для коллекторной разводки на смеситель ванной так и остается труба Ø 20, а вот на вторую ветку рукомойника вполне хватит трубы Ø 16 (табл.1).

Трубы какого диаметра используются на практике

Для монтажа водопровода в городской квартире при тройниковой схеме разводки оптимальными будут трубы следующих диаметров: для монтажа магистрали — 3/4′ (25 мм для полимерных труб) и 1/2′ (20 мм) — для отводов после тройников.

При коллекторной схеме разводки для монтажа магистрали от стояка до коллектора (гребёнки) — 3/4′, от коллектора до сантехприбора — 1/2′.

Водоснабжение современного частного дома предполагает подключение к системе большого числа источников потребления. Это раковины на кухне, умывальники в ванной комнате и туалете, стиральная и посудомоечная машины, ванна, душ и другие.

Чтобы одновременно пользоваться всеми удобствами, необходим хороший напор воды. Тут важен правильный подбор труб с соответствующими диаметрами, иначе давление на всех участках при одновременном использовании будет недостаточным. Поэтому собственники задаются вопросом, какой диаметр трубы выбрать для водоснабжения в частном доме.

Достоинства труб из полипропилена

Основные преимущества изделий из полипропилена заключаются в малом весе, простоте монтажа и прокладки, хорошей совместимости с уже существующими системами – стальными или чугунными. Чтобы создать линию подачи холодной воды, не понадобится сложных расчетов, дорогостоящей оснастки или оборудования. Да и времени процесс монтажа отнимет немного, для небольших участков – буквально несколько часов.

Наличие у производителей множества вариантов переходников, стыковочных узлов, фитингов позволяет быстро стыковать трубопроводы, оснащать их резьбовыми патрубками для присоединения съемных гибких шлангов (системы полива), запорной и регулировочной арматуры.

Достоинства труб из полипропилена.

Маркировка труб из полипропилена: подробная расшифровка

Полипропиленовые трубопроводы неслучайно пользуются все большей популярностью у домашних мастеров и монтажников-профессионалов. Трубы из полипропилена обладают целым рядом достоинств, благодаря которым они постепенно вытесняют продукты из традиционных материалов. Выбор пластиковых труб сегодня просто огромен и все изделия различаются по своим характеристикам и назначению. Выяснить, какие из них подойдут для системы отопления, холодного или горячего водоснабжения, вентиляции, поможет расшифровка маркировки полипропиленовых труб.

«Считываем» информацию

Если взять в руки полипропиленовую трубу, можно увидеть на ней длинный ряд символов, аббревиатур и цифр. Давайте разберемся, что они обозначают. Подробная расшифровка – на изображении ниже.

• На первом месте обычно стоит название фирмы изготовителя.
• Далее идет обозначение типа материала, из которого выполнено изделие: РРН, PPR, PPB.
• На трубной продукции обязательно указывается рабочее давление, которое обозначается двумя буквами – PN, – и цифрами – 10, 16, 20, 25.
• Несколькими числами указаны диаметр изделия и толщина стенки в миллиметрах.

• На отечественных модификациях может обозначаться класс эксплуатации по ГОСТу.
• Максимально допустимое рабочее давление.

Нормативные документы, в соответствии с которыми изготовлена трубная продукция, международные регламенты.
Знак качества.
Информация о технологии, по которой выполнено изделие, и классификация по MRS (минимальная длительная прочность).
15 цифр, содержащих информацию о дате производства, номере партии и т. д. (последние 2 – год выпуска).

А теперь остановимся подробнее на самых важных характеристиках полипропиленовых труб, указанных в маркировке.

Материал и область применения

Изготовители из разных стран пользуются немного различными обозначениями, но маркировка PP обязательно будет присутствовать, демонстрируя, что труба изготовлена из полипропилена. Дополнительные буквы или цифры указывают на конкретный тип этого материала, имеющий свои свойства.

РPН (РР-тип 1, РР-1) – труба изготовлена из гомополимера. Ввиду особенностей этой разновидности полипропилена она предназначена только для холодной воды, а также для вентиляции.
РРВ (РР-тип 2, РР-2) – изделие выполнено из блоксополимера. Может использоваться для холодного водоснабжения и в низкотемпературных видах систем отопления.

Особенности монтажа полипропиленовых труб

Отрезают трубы по месту монтажа, затем на концах трубы убирают ножом или зачищают напильником алюминиевую фольгу. Снимают фаски для лучшего соединения. Эти места надежнее протереть спиртом. Вставляют определенную по диаметру насадку паяльника одним концом на трубу, а во вторую половину насадки насаживают полипропиленовую муфту.

Для нагрева подобных изделий существуют свои параметры и зависят они от диаметра. Так, трубу Ø20 мм, надо греть 6 сек, а трубу Ø 25 мм –7 сек. Затем необходимо соединить детали за 2 сек, и 4 секунды дать на остывание.

Важно. Лучше такое соединение предварительно попробовать на бракованных изделиях

Эти пробные тесты вызваны тем, что может быть не постоянное напряжение в сети, а также большую роль играет зачистка сопрягаемых частей трубы.

Для соединения отметить карандашом на трубе 16 мм для трубы Ø 25, и 14 мм – для трубы Ø 20. Когда придет опыт, можно соединять на «глазок» и двигать расплавленные части до тех пор, пока не покажется буртик у насадки

Этот момент очень важно соблюдать, так как при дальнейшем соединении, может закрыться отверстие трубы сдвигаемой расплавленной массой

Если случился «недогрев» насадки и при соединении сопрягаемых частей не выделился буртик, то это признак того, что фиксация деталей непрочная и лучше переделать такое соединение. Эту работу лучше производить с напарником, так как задержка в несколько секунд может повлиять на прочность соединения.

Лучшие полипропиленовые трубы для водопровода

Производители, выпускающие полипропиленовые трубы для водопровода, используют полимеры с минимальной эмиссией органических веществ. Это обеспечивает отсутствие неприятного запаха у питьевой воды. Изделия при небольшом весе отличаются наличием толстых стенок. Это гарантирует акустический комфорт при эксплуатации водопровода.

Berke SDR7.4 PN-20

Турецкий бренд Berke выпускает продукцию на производственных мощностях компании Kaldi, расположенных в России. При производстве используется сополимеры третьего типа и PP-R 100. Это позволяет применять SDR7.4 при прокладке водопроводов с питьевой и технической водой.

Армирование стекловолокном обеспечивает минимальное линейное расширение, которое в 4 раза меньше, чем у аналогов конкурирующих фирм. Рекомендуется для монтажа систем с давлением до 20 PN.

Поставляется штангами длиной 4 м, что делает удобной транспортировку легковым и малотонажным грузовым автотранспортом.

Достоинства:

• Срок службы превышает 50 лет;
• Высокие прочностные характеристики;
• Возможность уменьшения количества опор при монтаже;
• Низкая цена.

Недостатки:

Упрощенный дизайн.

При небольшой толщине стенок, изделия имеют высокие прочностные характеристики, что увеличивает пропускную способность водопровода.

Pro Aqua Rubis SDR6 20

Производится российской компанией из отечественного сырья. Армируется композитным материалом на основе стекловолокна. В меньшей степени подвергается температурной деформации, что упрощает эксплуатацию водопроводов и увеличивает срок службы.

Задействована технология многослойной экструзии, которая позволяет стабилизировать линейные размеры. Показатели линейного температурного расширения на 75% меньше, чем у аналогов без системы армирования. Применяется при монтаже трубопроводов с холодной и горячей водой. Разрешенная температура теплоносителя – до 95ºС.

Достоинства:

• Высокая прочность;
• Простой монтаж;
• Рабочее давление до 20PN;
• Гладкая поверхность позитивно влияет на пропускную способность;
• Низкая цена.

Недостатки:

Отсутствие продольных линий на поверхности затрудняет центровку.

Valfex Aluminium, SDR 6 PN25

Продукция российской компании, предназначенная для хозяйственно-питьевого водоснабжения. На рынке присутствует с 2005 года. Внешний и внутренний слой линейки Aluminium изготовлены из PPR сополимера. Армирование – алюминиевой фольгой, разработанной специалистами Valfex. При изготовлении используется метод шнековой экструзии, который обеспечивает стабильную структуру полимера.

Монтаж производится по технологии раструбной полифузионной сварки. Рабочее давление может достигать 25PN. Рекомендуемая температура – 80 ºС, допускаются пиковые значения в 90 ºС. Толщина полимера 4,2 мм обеспечивает высокую степень акустического комфорта.

Достоинства:

• Низкое линейное расширение;
• Производитель дает гарантию 10 лет;
• Удобная форма поставки – прутья длиной 2 и 4 метра;
• Широкий ассортимент фитингов.

Недостатки:

Запах во время монтажа.

Banninger G8200FW032

Немецкие водонапорные трубы, изготовленные из PP-R сополимера с высокими показателями тепловой стабилизации. Имеют повышенную жесткость при транспортировке теплоносителя, нагретого до высоких температур, могут использоваться для горячего водоснабжения.

Армированы стекловолокном, что гарантирует низкое температурное расширение. Рекомендуемое рабочее давление 20PN. Толщина полимера 3,6 мм обеспечивает низкий уровень шума при работе водопровода. В каталоге производителя – полный спектр фитингов для прокладки горячего и холодного водоснабжения в частных домах, на объектах торговой и коммерческой недвижимости.

Достоинства:

• Хорошая устойчивость к химическому воздействию;
• Долговечность;
• Огнестойкость.

Недостатки:

• Завышенная цена;
• Зеленый цвет.

Что означает PN и класс с давлением

PN на пластиковых трубах – это номинальное рабочее давление, которое труба выдержит в течение 50 лет эксплуатации, при температуре транспортируемой воды 20℃. В качестве измерения давления принята единица БАР, 1 бар равна 0,1 МПа. Простыми словами – это давление, при котором труба прослужит на холодной воде очень длительный период времени.

Если необходимо учитывать давление в атмосферах – 1 ст.ат. (стандартная атмосфера) = 1,01 бар = 0,101 МПа = 10 метров водяного столба.

Номинальное давление не выбирается производителем произвольно – существуют общепринятые значения: PN10; PN16; PN20 и PN25. Как правило, значения ниже 20 используются только на холодной воде.

Очень важный момент – что с повышением температуры воды сокращается срок службы и рабочее давление. Поэтому это условное обозначение характеризует поведение трубы на холодной воде, однако косвенным образом указывает на эксплуатационные характеристики в горячем водоснабжении и отоплении.

Для более точного определения свойств при транспортировке горячей воды существуют классы эксплуатации и соответствующие им температуры – зачастую этой информации нет на самой трубе. Попадаются однако трубы со значением PN и с классами, в целом же – эти две разные на первый взгляд характеристики взаимосвязаны, об этом немного ниже.

Класс/давление (указывается в бар или МПа) – Это класс эксплуатации и соответствующее ему давление. Человеческим языком – какое давление длительно выдержит труба на горячей воде, температура которой соответствует определённому классу по ГОСТ 32415-2013. В соответствии с этим же документом, рабочее давление должно соответствовать одному из значений: 0,4; 0,6; 0,8 и 1,0 МПа. По своей сути это тот же параметр PN, только для горячей воды и отопления. Классы эксплуатации и температуры приведены в таблице ниже.

Таблица классов эксплуатации полипропиленовых труб и фитингов

Класс	Рабочая темп. Траб, ℃	Время службы при Траб, лет	Максимал. темп. Тмакс, ℃	Время службы при Тмакс, лет	Аварийная темп. Тавар, ℃	Область применения
1	60	49	80	1	95	Горячее водоснабжение 60℃
2	70	49	80	1	95	Горячее водоснабжение 70℃
4	204060	2,52025	70	2,5	100	Высокотем-пературное напольное отопление. Низкотем-пературное отопление отопительн. приборами
5	206080	142510	90	1	100	Высокотем-пературное отопление отопительн. приборами
ХВ	20	50	–	–	–	Холодное водоснабжение

Попробуйте повернуть телефон в положение “пейзаж” или измените масштаб браузера. Для отображения таблицы необходимо разрешение экрана не менее 601 пикселя по ширине!

*Примечания к таблице: Время работы при Тавар 100 часов.Максимальный срок службы трубопровода для каждого класса эксплуатации определяется суммарным временем работы трубопровода при температурах Траб, Тмакс и Тавар, и составляет 50 лет. При сроке службы менее 50 лет все временные характеристики, кроме Тавар, следует пропорционально уменьшить. Некоторая путаница с температурой и сроком службы у 4 и 5 классов объясняется тем, что 50-летний срок службы на отоплении складывается из трех температурных режимов: летнего (теплоноситель холодный), среднего и максимального.

Не смотря на то, что обозначения PN и класс/давление – характеристики разные, при изучении документации на конкретные трубы вырисовывается зависимость. Как правило PN20 соответствует классам 1 и 2 (горячее водоснабжение), а PN25 всем 5 классам. Только вот давление для нужного класса придётся искать в документации. Поэтому если труба будет использоваться не на холодной воде – обозначение класс/давление более полное и предпочтительное. Естественно, трубы всех пяти классов пригодны для эксплуатации на холодном водоснабжении. Не стоит забывать, что приведённая зависимость PN весьма условная и если класс и давление не указаны в маркировке, то правильнее будет изучить документацию, если конечно труба подбирается для ГВ или отопления.
