Однотрубная система отопления Ленинградка: схемы и принцип организации

Преимущества и недостатки системы

Главные преимущества «Ленинградки» — простота монтажа, высокий КПД, экономия на расходных материалах, монтаже (штроба формируется для одной трубы или не делается вовсе, если выбран открытый тип установки). Благодаря внедрению байпасов, шаровых кранов, контрольной панели, появилась возможность регулировать температурный режим в комнатах без понижения уровня тепла в других помещениях; производить замену, ремонт радиаторов без остановки системы.

Основным недостатком системы является сложность расчетов, необходимость балансировки, которая часто выливается в дополнительные расходы — установку дополнительного оборудования, ремонтные работы и др.

Обобщение по теме

Сегодня можно говорить о буме строительства индивидуального жилья. Многие предпочитают решать самостоятельно проблемы, которые возникают у собственников частного дома. Практика показывает, что, выполняя своими руками монтаж отопления, можно значительно экономить. Чтобы не допускать ошибок, выбираются более простые схемы. А самая легкая в сборке система — это однотрубный вариант отопления частного дома. Ленинградка — эффективная и экономичная схема отопления, которая легко собирается и обслуживается.

В подобной системе совершенно нет стояков обратной подачи либо приема воды в качестве отработанного теплоносителя.

Помимо этого, однотрубные системы существенно проще в монтаже и требуют гораздо меньшего количества материалов.

Благодаря особенному устройству однотрубной системы, а именно — последовательному соединению радиаторов — в процессе ее эксплуатации нельзя отрегулировать интенсивность нагрева каждого из них без негативных последствий для последующих. Таким образом, если в спальне жарко и необходимо убавить температуру, придавив вентиль на радиаторе, в остальных комнатах вода тоже начнет остывать.

Данная система отопления требует повышенного давления теплоносителя в ходе эксплуатации.

Если речь идет об устройстве однотрубной системы отопления в одноэтажном доме, то она должна располагать вертикальным розливом.

Емкость-расширитель должен обязательно устанавливаться на чердаке, который в данном случае выполняет функцию технического этажа.

Когда такую систему устраивают в многоэтажном доме, прибегают к дополнительным ухищрениям для обеспечения одинаковой температуры теплоносителя на всех этажах. При вертикальном изливе вода по однотрубной системе спускается вниз, проходит последовательно через радиаторы на всех этажах, в каждом из которых отдает часть тепла. Поэтому при такой системе на каждом этаже устанавливают дополнительные перемычки, на нижних этажах ставят большее число секций радиатора, нежели на верхних.

Преимущества

На сегодняшний день однотрубная система является одной из самых распространенных, особенно в строительстве частных домов. Основные ее недостатки, характерные для советского времени, удалось устранить.

Во-вторых, значительное достоинство такой системы заключается в экономии материалов и более эстетичном внешнем виде готовой конструкции.

В-третьих, существует множество технологических приемов, которые избавят от проблем, имевших место десять лет назад. При использовании современных однотрубных систем отопления устанавливаются термостатические клапаны, специальные воздухоотводчики, радиаторные регуляторы, балансировочные вентили, шаровые краны. Все это позволяет добиться снижения температуры в предшествующих радиаторах без ее понижения в последующих.

Схема разводки

В частном доме при устройстве однотрубной системы отопления, теплоноситель поступает в установленные в доме радиаторы последовательно.

Горячая вода или антифриз, перемещаясь по направлению движения, поступая в первый радиатор, передает ему долю тепла и несколько остывает, таким образом, вторая и последующая батареи, которые находятся в цепочке, получают не такую горячую воду.

В помещении, где расположен последний радиатор, температура будет ниже, чем в той комнате, где размещен первый радиатор.

Чтобы обеспечить комфортную одинаковую температуру во всех комнатах, необходимо устанавливать дополнительные секции в те помещения, куда теплоноситель поступит в последнюю очередь.

Для сбалансированной работы системы применяют дополнительные механизмы на радиаторах – шаровые краны, балансировочные вентили терморегуляторы и прочее. Этих приспособления позволяют управлять температурой в приборах отопления.

Особенности и устройство

При горизонтальной системе, существует необходимость поддерживать перемещение теплоносителей в принудительном порядке, с помощью насоса. Горизонтальную систему в одноэтажном здании прокладывают над полом или маскируют в конструкцию пола. В таком случае для предотвращения потери тепла, делают обязательно теплоизоляцию труб. Кроме того, радиаторы устанавливают в обязательном порядке по одному уровню, горизонтальная магистраль делается с уклоном в сторону перемещения теплоносителя.

В двухэтажном здании горизонтальная система располагает вертикальным стояком, по которому теплоноситель подается на верхний этаж.

Он врезается на первом этаже до первого радиатора, по возможности. В промежутке, образованном стояком и первой батареей, устанавливают краны. Благодаря им можно подавать тепло и регулировать температуру поэтажно.

Как работает система отопления Ленинградка

Система образует кольцо из одной трубы и цепочки радиаторов. Нагретая вода поочередно поступает в каждую батарею, отдает тепло и возвращается по трубопроводу обратно для подогрева. Для компенсации и выравнивания давления схема однотрубной системы отопления Ленинградка предполагает наличие демпфера. В верхней точке располагают расширительный бак.

Чтобы замкнутый контур функционировал в многоэтажном доме, радиаторы на каждом этаже устанавливают на одном уровне. Так как теплоноситель движется поочередно по всем батареям, крайние приборы на кольце всегда холоднее. Для выравнивания температуры в дальних точках у приборов увеличивают количество секций.

В закрытой однотрубной системе роль расширительной емкости исполняет гидроаккумулятор

Трубы для Ленинградки укладывают двумя способами:

  1. Поверх напольного покрытия. Способ отличается простотой монтажа, лучшим доступом для проведения ремонта. Идущие по полу трубы портят внешний вид комнаты, но они дополнительно отдают тепло в помещение.
  2. Под напольным покрытием. Такой трубопровод считается скрытым. Трубы прокладывают под полом, изолируют для снижения теплопотерь. Смотрится такая конструкция эстетично, но монтировать ее сложнее. Вдобавок для ремонта трубопровода придется срывать пол.

При любом способе укладки трубопроводу придают уклон. Это является основным требованием, чтобы отопление надежно работало.

Важно! Если отопление оснащено циркуляционным насосом, выдерживать уклон трубопровода все равно нужно. В случае его остановки Ленинградка продолжит функционировать в самотечном режиме

Схема вертикального типа позволяет подключать «Теплый пол»

Ленинградка бывает вертикального и горизонтального типа. Первый вариант больше приемлем для двухэтажных и многоэтажных домов. В вертикальной схеме можно подключать «теплый пол», полотенцесушители. Горизонтальная разводка этого преимущества лишена.

Внимание! Чтобы Ленинградка функционировала, схему вертикального типа или горизонтальную разводку, длиной больше 30 м, оснащают насосным оборудованием для циркуляции. На видео принцип отопления Ленинградка:

На видео принцип отопления Ленинградка:

Что такое отопительная система Ленинградка?

Для начала разберемся, что собой представляет такое отопление в частном доме: Ленинградка – это комплекс радиаторов, нагревательных панелей или конвекторов, соединенных общим трубопроводом. В качестве теплоносителя используется вода или антифриз. Циркулирующий теплоноситель нагревается в котле. Главная особенность разводки заключается в том, что все приборы монтируются вдоль стен по периметру помещения.

В зависимости от расположения трубопровода Ленинградка бывает горизонтальной и вертикальной. При верхней разводке трубопровода теплоотдача повышается, но контуры с нижней разводкой проще монтировать. Еще одно отличие разводок в том, что при вертикальной прокладке нужен разгонный стояк, а при горизонтальной устанавливают циркуляционный насос.

Циркуляция теплоносителя может быть естественной или принудительной. Ленинградка бывает открытого и закрытого типа. Но в любом случае ленинградская система отопления однотрубная, поэтому может применяться только в небольших одноэтажных или двухэтажных постройках. Причем в контуре должно быть не более 5-8 нагревательных приборов. В противном случае понадобятся сложные расчеты, чтобы система была эффективной.

Плюсы и минусы системы

Ленинградка – система отопления в частном доме, которая имеет следующие преимущества:

  1. Высокий КПД при относительно простом монтаже на фоне экономного расхода материалов. Если используется открытая разводка, то стены можно не штробить либо сделать штробу под одну трубу.
  2. Несложно отрегулировать температуру в одной комнате, не меняя эффективность отопления в соседних помещениях. Для этого радиаторы монтируются на байпасах с использованием шаровых кранов и контрольных панелей.
  3. Радиаторы можно менять и ремонтировать без прекращения работы всей отопительной системы.

Однако отопление Ленинградка в частном доме не лишено недостатков. Главный минус заключается в необходимости балансировки системы и проведения сложных расчетов. Это влечет за собой дополнительные расходы. Еще один недостаток заключается в частых поломках Ленинградки, а также в необходимости установки дополнительного оборудования.

Плюсы и минусы системы

К достоинствам «ленинградки» можно отнести:

  • Простоту. Несмотря на некоторые усложнения по сравнению с традиционной однотрубной системой, «ленинградка» очень проста. Ее монтаж под силу даже тому, кто не обладает специфическими знаниями и навыками в соответствующей области.
  • Экономность. На «ленинградку» тратится на 20 % — 30 % материала меньше. Но тут сразу нужно оговориться – преимущество актуально только в сравнении с двухтрубной системой. Если брать однотрубную, то она окажется даже несколько экономичнее (из-за того, что батареи подключаются последовательно и к ним не делают отводы).
  • Возможность тонкой настройки. Если установить на каждый байпас по игольчатому регулятору, появляется возможность регулировать температуру отдельно взятой батареи.
  • Простота обслуживания. Если речь идет о традиционной однотрубной системе, для замены батареи ее придется полностью освобождать от воды. В случае с «ленинградкой» это не нужно – достаточно перекрыть байпас. Вода продолжит циркулировать по нижнему контуру. Правда, чтобы появилась такая возможность, нужно оборудовать байпасы кранами.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Еще один плюс – универсальность. «Ленинградку» можно реализовать где угодно: в дачном домике, одно- или двухэтажном коттедже. И даже в городской квартире.

Впрочем, у системы есть и недостатки. Вот основные:

  • Неравномерность нагрева радиаторов. Проблему не решает даже игольчатый кран в байпасе. Правда, возникает она не при всех видах подключения. Но об этом – чуть позже.
  • Невозможность подключения дополнительного нагревательного оборудования. Например, теплого пола. Но это не недостаток исключительно «ленинградки» — минус характерен для любого однотрубного отопления.
  • Необходимость применения труб большого диаметра. Минимальный должен составлять не меньше 2,5 см. Если взять меньше, будет сложно подобрать подходящие байпасы для радиаторов. Из-за этого нередко происходит падение давление в системе. В результате вода не может нормально циркулировать. Проблему решают установкой патрубков меньшего диаметра, которые создают нужный напор.

Что такое ленинградка?

Свое название эта система получила от одноименного города, где она впервые была применена для обогрева многоквартирных домов. Она разрабатывалась в эпоху масштабного строительства в СССР для достижения максимальной экономии на трубопрокатных изделиях. С тех пор первоначальная схема претерпела несколько модификаций, но ее основные преимущества по-прежнему привлекают многих желающих организовать бюджетный обогрев частного дома:

  • минимальный расход материала;
  • простой и понятный монтаж, возможность установки своими руками;
  • доступность комплектующих;
  • недорогое обслуживание и ремонт.

Насос принудительной циркуляции теплоносителя

Идея Ленинградки заключается в самотечной работе. Но никто не запрещает устанавливать насос в систему для более быстрой работы системы отопления.

В системе используются два вида насосов: либо «сухой» либо «мокрый». Условное разделение по ходу движения. Оба рационально выполняют поставленную задачу.

Насос «сухого» движения не вступает в контакт с теплоносителем. Теплообмен составляет 85%, повышенный шум работы. «Мокрые» собратья работают тише, не прихотливы в уходе. Просты в применении.

Установка насоса с принудительной циркуляцией теплоносителя позволит контролировать температурный режим, следить за работой радиаторов. Во время поломки выключить нужный радиатор, произвести починку, замену не составит труда.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

  • Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
  • Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

  • Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
  • Термостаты направляют теплоноситель в нужные зоны.
  • Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

  • Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
  • Доступность – детали для сборки есть в любом строительном магазине.
  • Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

  • Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
  • Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
  • Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

  • Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
  • Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
  • В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
  • Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Что такое система отопления Ленинградка?

Отопление в частном доме Ленинградка представляет собой комплекс конвекторов, обогревательных панелей или радиаторов, которые соединяются одним трубопроводом. По трубам циркулирует жидкий теплоноситель – антифриз или вода. Источником тепла является котел. Все обогревательные приборы устанавливаются по периметру помещения вдоль стен.

По расположению трубопровода такие системы бывают вертикальные и горизонтальные. Верхнее расположение труб обеспечивает лучшую теплоотдачу, а нижняя разводка проще монтируется. Кроме этого, при нижней разводке обязательно устанавливается насос, а при верхней – монтируют разгонный стояк.

Возможна принудительная или естественная циркуляция жидкости. Кроме этого, применяются системы открытого и закрытого типа. Ленинградская система отопления является однотрубной, поэтому подходит для небольших по площади одно- и двухэтажных сооружений. Оптимальное число батарей – не более 5 штук. Большее количество радиаторов требует проведения скрупулезных расчетов либо приводит к неэффективности всей системы.

Преимущества и недостатки системы

Отопление Ленинградка в частном доме имеет следующие преимущества:

  1. Простой монтаж и высокий КПД, а также экономный расход материалов. При использовании открытой разновидности штробы можно не делать вообще либо делать только для одной трубы.
  2. Можно контролировать температуру в отдельном помещении без уменьшения эффективности отопления в других комнатах. Это достигается благодаря использованию контрольной панели, шаровых кранов и байпасов.
  3. Можно ремонтировать радиаторы или заменять их без отключения всего отопительного контура.

Главный минус, который имеет Ленинградка, – система отопления в частном доме нуждается в сложных расчетах и балансировке. Все это приводит к нежелательным дополнительным расходам. Кроме этого, часто приходится проводить ремонтные работы, а также устанавливать дополнительное оборудование.

Запорная и регулирующая арматура

Довести возможность регулировать теплоотдачу каждого радиатора до совершенства помогут игольчатые и шаровые вентили. На входе и выходе радиатора подключаются шаровые вентили. Они имеют всего две позиции: открыто и закрыто. Это позволит исключить радиатор из контура, если нет надобности в обогреве какого-то помещения, позволит демонтировать теплообменник, не оставляя дом без обогрева.

На байпасе устанавливается игольчатый вентиль, способный плавно регулировать сопротивление току жидкости. Настраивая вентиль, можно направить через радиатор больше или меньше горячего теплоносителя, тем самым повысив теплоотдачу на нем.

Плюсы и минусы данной отопительной системы

Ленинградка не зря пользуется большой популярностью, ведь у нее много важных преимуществ:

  • Возможность прокладывания подающего трубопровода под проемом двери;
  • Невысокая стоимость обустройства системы;
  • Простая и недорогая установка, с которой можно справиться даже своими руками;
  • Ленинградка предусматривает минимальное количество труб на поверхности, поэтому коммуникации не испортят интерьера помещения;
  • Систему можно подключать даже к двум отопительным устройствам;
  • При необходимости можно выполнить ремонт системы;
  • На рынке есть отдельные элементы к ленинградке, что поможет без проблем заменить вышедшие из строя узлы;
  • Система позволяет сделать «теплый пол» в доме.

При помощи одного кольца у внешних стен вы обогнете весь свой дом. При таком способе установки подающая труба идет от центра ленинградки, проходит по всему помещению и идет обратно.

Было бы несправедливо не рассказать о недостатках. Они у этой системы тоже есть, но их немного, и при грамотном составлении плана и установке минусов можно избежать:

Радиаторы, которые идут в конце системы, должны обладать большим количеством секций. Такое решение позволит сделать равномерную теплоотдачу всех батарей в доме;

Схема горизонтальной ленинградки достаточно сложная, и в ней почти невозможно сделать теплый пол и установить полотенцесушители. Поэтому если вам нужны такие элементы, лучше использовать вертикальную схему;

Однотрубный вариант ленинградки будет эффективно работать лишь при высоком давлении источника тепла.

Группа безопасности системы «Ленинградка»

Циркуляционный насос может устанавливаться на подачу и на «обратку». Расширительный бак устанавливается до насоса, чтобы он не давил на бак. Система, имеющая расширительный бак, называется закрытой системой. Если используется обычный открытый бак, в который можно доливать воду, является открытой системой.

Перед насосом последовательно устанавливается перекрывающий кран с фильтром. После него нужно также поставить еще один кран, чтобы в любой момент была возможность перекрытия промежутка, в котором находятся фильтр грубой очистки циркуляционный насос. Это позволяет прочистить фильтр, а также снять насос (на накидных гайках) без слива воды из системы.

Особенности монтажа

При скрытом монтаже нужна теплоизоляция стен

Обустройство однотрубной системы «Ленинградка» требует внимательность при расчетах и исполнении. Для ее внедрения необходимо заранее вычислить размеры труб, количество секций в радиаторе, подготовить помещения и сделать ряд других работ.

Система состоит из следующих обязательных элементов:

  • котел;
  • трубопровод;
  • секции отопительных батарей;
  • бочок расширительный;
  • тройники.

Если будет организована система отопления «Ленинградка» с принудительной циркуляцией, потребуется еще насос. Чтобы улучшить возможности, применяются шаровые краны (по 2 штуки на одну батарею) и байпасы с игольчатым клапаном.

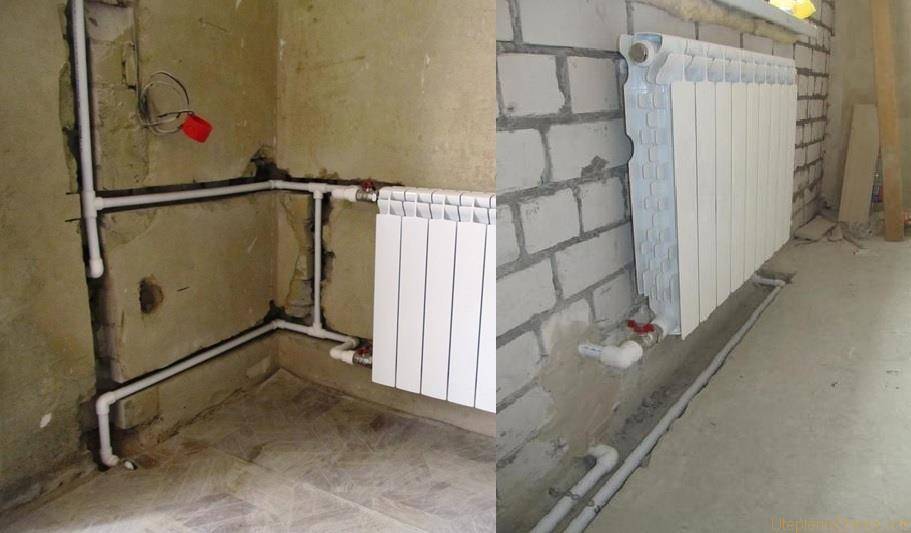

Главная магистраль может монтироваться в плоскость стены или по ее поверхности

При нахождении внутри стен, пола или потолка важно сделать качественную теплоизоляцию. В ином случае будут возрастать тепловые потери и температура в радиаторах будет ниже

Это связано с микротрещинами, которые образуются в процессе штробления стен

Это связано с микротрещинами, которые образуются в процессе штробления стен.

Заранее выбирается место установки расширительного бака и котла. Бак следует ставить выше уровня радиаторов – например, на чердаке. Котел обычно монтируют в подвале.

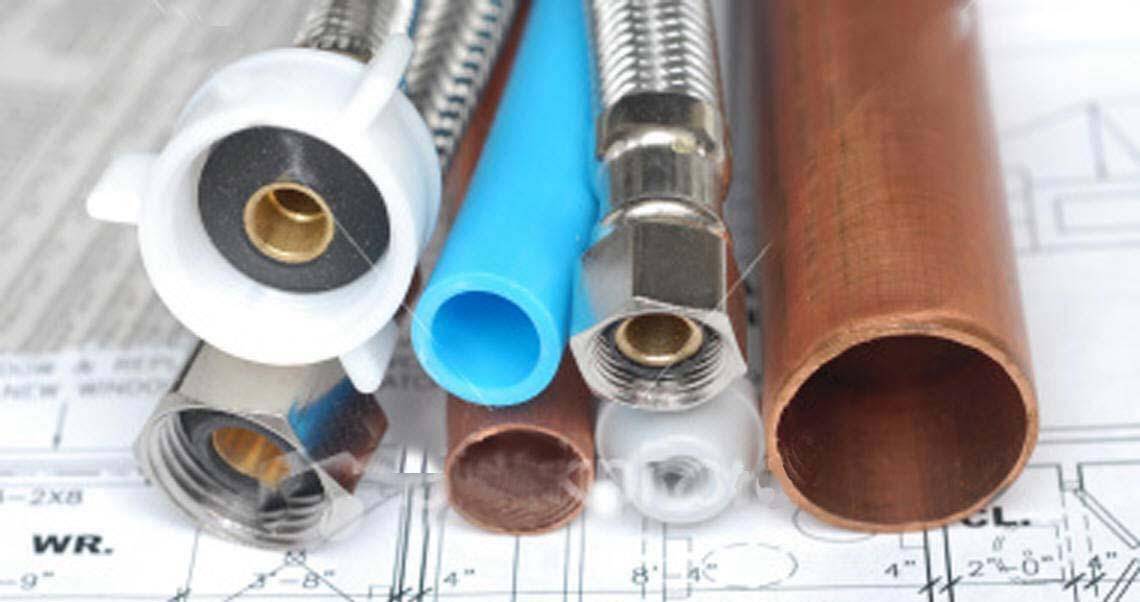

Выбор материалов

Трубы выбирают с учетом протяженности магистрали, температуры теплоносителя, способа монтажа

От материала труб зависит количество тепла в радиаторе. Обычно используются полипропиленовые или металлические изделия.

Отопление в частном доме из полипропиленовых труб «Ленинградка» легко сделать своими руками

Важно учесть, что такие трубы не подходят для монтажа в домах, расположенных в северных регионах. Это связано со свойствами материала

Полипропилен плавится при достижении +95°С, из-за чего возрастает риск разрыва труб при максимальной теплоотдаче системы

Полипропилен плавится при достижении +95°С, из-за чего возрастает риск разрыва труб при максимальной теплоотдаче системы.

Металлические изделия монтируются сложнее, так как требуется сварка компонентов, но их качество и надежность находятся на высоком уровне. Они способы выдерживать высокие температуры. Отличаются долговечностью.

Диаметр трубы зависит от количества обогревателей. Если в доме будет установлено 4-5 радиаторов, нужны трубы с диаметром 25 мм и байпас на 20 мм. При числе батарей, равном 6-8, выбирается магистраль 32 мм и байпас на 25 мм. В случае создания самотечной системы покупаются трубы с диаметром 40 мм и более. Размер также зависит от количества батарей в схеме.

Соединение элементов и труб друг с другом

В собранную магистраль встраиваются байпасы. Они изготавливаются отдельно с отводами, расстояние между которыми рассчитывается с погрешностью 2 мм. Допускается наличие люфта на подравнивание 1-2 мм. При повышении этого расстояния система может протечь. Для определения точных размеров в радиаторе выворачиваются угловые вентили, между центрами муфт измеряется расстояние.

К отводам нужно приварить или присоединить тройники. Одно отверстие должно отводиться под байпасы. Второе выбирается по расстоянию между центральными осями отводов.

Сварка частей

Металлические трубы соединяются методом сварки. Для этого мастер должен иметь специальное оборудование и навыки работы с ним. В ином случае монтаж следует доверить профессионалам.

При сварке важно следить за тем, чтобы не образовывался внутренний наплыв. Это приведет к уменьшению количества теплоносителя, который попадает в радиатор

При образовании наплывов работу следует переделать

При образовании наплывов работу следует переделать.

После сварки всей частей радиаторы помещаются на стену при помощи угловых вентилей и муфт. В штробы укладываются байпасы с отводами. Измеряется их длина, отрезается лишнее.

Заключительные работы

Перед пуском системы отопления необходимо убрать лишний воздух. Для этого открывают краны Маевского

Важно провести визуальный осмотр всех соединений

После этого выполняется тестирование собранной схемы и выполнение балансировки. Температуру следует выровнять во всех радиаторах при помощи игольчатого клапана.

Схема системы отопления Ленинградка для одноэтажного дома

Наиболее оптимальным вариантом для одноэтажного дома будет простая схема с нижним подключением отопительных радиаторов, схема представлена ниже.

В этом случае по периметру дома укладывается кольцо отопительного контура, называемое еще разливной трубой. Каждая секция врезается к разливу двумя отводами, подключенными к нижним патрубкам радиатора.

Преимущества такого решения:

  • Легко отрегулировать приток воды через батарею, соответственно, можно выставить необходимую температуру, не влияя на работу Ленинградки по однотрубной системе отопления;
  • Относительно просто решаются проблемы с просечками и заменами регистров, для этого не потребуется останавливать работу всего отопительного контура.

Важно! Одной из наиболее важных особенностей подобной конструкции является то, что регистры не забиваются осадочным илом после нескольких десятков лет эксплуатации

Второй вариант подключения секций считается более энергоэффективным. В этом случае ввод в регистр подключается не в нижнем, а в верхнем приточном фланце радиатора. Такая схема называется еще диагональной, на самом деле вся зона, расположенная под проводом, оказывается мертвой, приток воды через нижний угол батареи получается минимальным, поэтому эффективность такого решения под большим вопросом. Для самопроточной или гравитационной системы подобный вариант лучше не использовать, тогда как для насосных или закрытых конструкций диагональное подключение может использоваться без ограничений.

Схема ленинградской системы отопления для двухэтажного дома

На приведенном ниже рисунке выполнен эскиз или схематическое изображение, как может выглядеть классический вариант Ленинградки для частного дома с мансардой или вторым этажом.

Однотрубный вариант контура

В этом случае нижний этаж будет прогреваться неравномерно, ближайшее к котлу помещение будет нагреваться сильнее всего, а радиаторы на обратке окажутся наиболее холодными. Второй этаж будет нагреваться более-менее равномерно.

Чтобы избавиться от перекосов в подаче тепла, используют Ленинградку с двухтрубной системой отопления. Один из таких вариантов указан на схеме ниже.

Двухтрубный вариант Ленинградки

Формально подвод тепла в контур выполняется в срединной части кольца, поэтому распределение горячей воды происходит более-менее равномерно, а остывшая часть потока сбрасывается в обратную трубу в нейтральной точке.

По мнению большинства экспертов, это наиболее оптимальный вариант построения Ленинградской системы отопления для двухэтажных зданий.

Ленинградская система отопления многоэтажного дома

Кольцевая система подачи тепла может использоваться в зданиях в 3-5 этажей. Основное отличие системы отопления в многоквартирном доме на основе Ленинградки заключается в том, что подача воды выполняется первоначально на самый верхний этаж, откуда горячий поток последовательно под собственным весом перетекает по радиаторам нижестоящих радиаторов.

Схема для многоэтажного дома

Такое планирование обусловлено тем, что верхняя часть многоэтажных зданий, как правило, сильнее охлаждается из-за более сильной ветровой нагрузки, в этом смысле Ленинградка оказывается более оптимальной и эффективной.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
