Правила подбора драйвера светодиодной лампы — виды, назначение подключение

Светодиодные ленты — подключение от блока питания или драйвера?

Отдельный вопрос это светодиодные ленты. Для них вовсе не нужны драйвера, и как известно они подключаются от привычных нам блоков питания 12-36 Вольт.

Казалось бы в чем подвох? Там же тоже стоят светодиоды.

А дело в том, что драйвер уже автоматически присутствует в самой ленте.

Все вы видели на светодиодных лентах впаянные сопротивления (резисторы).

Они как раз таки и отвечают за ограничение тока до номинальной величины. Одно сопротивление устанавливается на три последовательно подключенных светодиода.

Такие участки ленты, рассчитанные на напряжение 12 Вольт называют кластерами. Эти отдельные кластеры на всем протяжении ленты подключены между собой в параллель.

И именно благодаря такому параллельному соединению, на все светодиоды подается одинаковое напряжение 12В. Благодаря кластеризации при монтаже низковольтной ленты, ее спокойно можно отрезать на мелкие кусочки, состоящие минимум из 3-х светодиодов.

Казалось бы, решение найдено и где здесь недостаток? А главный недостаток такого устройства – эти резисторы не проделывают никакой полезной работы.

Они лишь дополнительно нагревают окружающее пространство и сам светодиод возле него. Именно поэтому светодиодные ленты не светят так ярко, как нам хотелось бы. Вследствие чего, их используют лишь как дополнительный свет интерьера.

Сравните 60-70 люмен/ватт у светодиодных лент, против 120-140 лм/вт у светильников и решений на основе драйверов.

Возникает вопрос, а можно ли найти ленту без сопротивлений и подключить к ней драйвер отдельно? Да, такие устройства например применяют в светодиодных панелях.

Их часто монтируют в подвесном потолке и не только. Применяются они без сопротивлений. Еще их называют токовыми светодиодными линейками.

Именно токовыми. Здесь все отдельные участки линеек подключаются последовательно на один драйвер. И все прекрасно работает.

https://youtube.com/watch?v=DMlBMcQPvtM

Классическая схема драйвера

Для самостоятельной сборки LED блока питания разберемся с наиболее простым устройством импульсного типа, не имеющего гальванической развязки. Главное преимущество такого рода схем – простое подключение и надежная работа.

Схема преобразователя на 220 В представлена в качестве импульсного блока питания. При сборке необходимо соблюдать все правила электробезопасности, т. к. здесь нет пределов по токоотдаче

Схема такого механизма составлена из трех основных каскадных областей:

  1. Разделитель напряжения на емкостном сопротивлении.
  2. Выпрямитель.
  3. Стабилизаторы напряжения.

Первый участок – противодействие, оказываемое переменному току на конденсаторе С1 с резистором. Последний требуется исключительно для осуществления самостоятельной зарядки инертного элемента. На работу схемы он не оказывает влияния.

Номинальное значение резистора может находиться в диапазоне 100 кОм-1 Мом, с мощностью 0,5-1 Вт. Конденсатор должен быть электролитическим, а его эффективное амплитудное значение напряжения – 400-500 В

Когда образованная полуволна напряжения проходит через конденсатор, ток протекает до тех пор, пока обкладки полностью не зарядятся. Чем меньше емкость механизма, тем меньше времени будет затрачено на его полный заряд.

Например, прибор объемом 0,3-0,4 мкФ заряжается в течение 1/10 периода полуволны, т. е. всего десятая доля проходящего напряжения пройдет через этот участок.

Процесс выпрямления на этом участке выполняется по схеме Гретца. Диодный мост подбирается, отталкиваясь от номинального тока и обратного напряжения. При этом последнее значение не должно быть меньше 600 В

Второй каскад является электрическим устройством, преобразующим (выпрямляющим) переменный ток в пульсирующий. Такой процесс называется двухполупериодным. Поскольку одна часть полуволны была сглажена конденсатором, на выходе этого участка постоянный ток будет равен 20-25 В.

Так как питание светодиодов не должно превышать 12 В, для схемы необходимо использовать стабилизирующий элемент. Для этого вводится емкостный фильтр. Например, можно применять модель L7812

Третий каскад работает на базе сглаживающего стабилизирующего фильтра – электролитического конденсатора. Выбор его емкостных параметров зависит от силы нагрузки.

Поскольку собранная схема воспроизводит свою работу сразу, нельзя касаться оголенных проводов, т. к. проводимый ток достигает десятков ампер – предварительно проводится изоляция линий.

Что такое драйвер для светодиода и для чего он нужен?

Выражаясь по-научному, LED-драйвером называют электронное устройство, основным выходным параметром которого является стабилизированный ток. Именно ток, а не напряжение. Устройство со стабилизацией напряжения принято именовать «блоком питания» с указанием номинального выходного напряжения. Его используют для запитки светодиодных лент, модулей и LED-линеек. Но речь пойдет не о нём.

Главный электрический параметр драйвера для светодиода – выходной ток, который он может длительно обеспечивать при подключении соответствующей нагрузки. В роли нагрузки выступают отдельные светодиоды или сборки на их основе. Для стабильного свечения необходимо, чтобы через кристалл светодиода протекал ток, указанный в паспортных данных. В свою очередь, напряжение на нём упадёт ровно столько, сколько потребуется p-n переходу при данном значении тока. Точные значения протекающего тока и прямого падения напряжения можно определить из вольта-мперной характеристики (ВАХ) полупроводникового прибора. Питание драйвер получает, как правило, от постоянной сети 12 В или переменной сети 220 В. Его выходное напряжение указывается в виде двух крайних значений, между которыми гарантируется стабильная работа. Как правило, рабочий диапазон может быть от трёх вольт до нескольких десятков вольт. Например, драйвер с Uвых=9-12 В, Iвых=350 мА, как правило, предназначен для последовательного подключения трёх белых светодиодов мощностью 1 Вт. На каждом элементе упадёт примерно 3,3 В, что в сумме составит 9,9 В, а значит это попадает в указанный диапазон.

К стабилизатору с разбросом напряжений на выходе 9-21 В и током 780 мА можно подключить от трех до шести светодиодов по 3 Вт каждый. Такой драйвер считается более универсальным, но имеет меньший КПД при включении с минимальной нагрузкой.

Немаловажным параметром светодиодного драйвера является мощность, которую он может отдать в нагрузку. Не стоит пытаться выжать из него максимум. Особенно это касается радиолюбителей, которые мастерят последовательно-параллельные цепочки из светодиодов с выравнивающими резисторами, а потом этой самодельной матрицей перегружают выходной транзистор стабилизатора.

Электронная часть драйвера для светодиода зависит от многих факторов:

  • входных и выходных параметров;
  • класса защиты;
  • применяемой элементной базы;
  • производителя.

Современные драйверы для светодиодов изготавливают по принципу ШИМ-преобразования и с помощью специализированных микросхем. Широтно-импульсные преобразователи состоят из импульсного трансформатора и схемы стабилизации тока. Они питаются от сети 220 В, имеют высокий КПД и защиту от короткого замыкания и перегрузки.

Драйверы на базе одной микросхемы более компактны, так как рассчитаны на питание от низковольтного источника постоянного тока. Они также обладают высоким КПД, но их надёжность ниже из-за упрощенной электронной схемы. Такие устройства очень востребованы при светодиодном тюнинге автомобиля. В качестве примера можно назвать ИМС PT4115, о готовом схемотехническом решении на основе этой микросхемы можно прочесть в данной статье.

Классическая пилотная схема

Для самостоятельной сборки блока питания светодиодов мы будем иметь дело с простейшим устройством импульсного типа, не имеющим гальванической развязки. Основные преимущества схемы такого типа – простота электромонтажа и надежная работа.

Схема преобразователя 220В выглядит как импульсный блок питания. При сборке необходимо соблюдать все правила электробезопасности, так как нет ограничений по подаваемому току

Схема этого механизма состоит из трех основных каскадных областей:

  1. Емкостной разделитель напряжения.
  2. Выпрямитель.
  3. Защита от перенапряжения.

Первая часть – это противодействие, оказываемое переменным током на конденсатор С1 с резистором. Последнее необходимо только для самозагрузки инертной ячейки. Это не влияет на работу схемы.

Номинал резистора может составлять от 100 кОм до 1 МОм, с мощностью 0,5-1 Вт. Конденсатор должен быть электролитическим, а его эффективное пиковое значение напряжения составляет 400-500 В

Когда полуволна генерируемого напряжения проходит через конденсатор, ток течет до тех пор, пока пластины не будут полностью заряжены. Чем меньше емкость механизма, тем меньше времени потребуется на его полную зарядку.

Например, устройство объемом 0,3-0,4 мкФ заряжается за 1/10 периода полуволны, то есть через этот участок будет проходить только одна десятая передаваемого напряжения.

Процесс правки на этом участке осуществляется по схеме Гретца. Диодный мост выбирается исходя из номинального тока и обратного напряжения. В этом случае последнее значение не должно быть меньше 600В

Вторая ступень – электрическое устройство, преобразующее (выпрямляющее) переменный ток в пульсирующий. Этот процесс называется полной волной. Поскольку часть полуволны сглажена конденсатором, на выходе этого участка постоянный ток будет 20-25 В.

Поскольку напряжение питания светодиода не должно превышать 12 В, необходимо использовать стабилизирующий элемент схемы. Для этого введен емкостной фильтр. Например, вы можете использовать модель L7812

Третий каскад работает на базе выравнивающего фильтра-стабилизатора – электролитического конденсатора. Выбор его емкостных параметров зависит от силы нагрузки.

Так как собранная схема сразу воспроизводит свою работу, до оголенных проводов трогать нельзя, так как проводимый ток достигает десятков ампер – сначала изолируют линии.

Способы подключения драйвера

Подключение потребителей к контроллеру можно производить 2 способами:

  • Последовательно. Через цепь подключенных диодов проходит один и тот же ток, поэтому яркость на всех светодиодах одинаковая. Минус этого способа заключается в том, что при большом количестве светодиодов понадобится драйвер высокой мощности.
  • Параллельно. На аналогичное количество потребителей с такими же параметрами, как в первом случае, потребуется драйвер меньшей мощности. Части разделенной цепи будут светить неравномерно из-за разброса светодиодных параметров.

Виды LED-драйверов

В зависимости от типа устройства и области применения драйверы производятся 2 типов:

  • Линейные. Недорогие устройства, плавно выравнивающие ток при неустойчивом напряжении. Во время работы такие драйверы выделяют большое количество тепла и не пригодны для источников света с высокой мощностью.
  • Импульсные. Функционируют по принципу широтно-импульсной модуляции — значение тока зависит от длительности импульса в сравнении с количеством его повторений. Изделия имеют малые габариты и способны работать с большим диапазоном колебаний входного напряжения.

Производители драйверов

На российском рынке представлены LED-драйвера следующих производителей:

  • Mean Well. Тайваньский поставщик, предлагающий широкую линейку устройств для питания светодиодных приборов. Изделия отличаются высоким качеством и заводской гарантией 3-5 лет.
  • Monolithic Power Systems. Американский разработчик высокоинтегрированных драйверов — компактных и легких. Компания имеет большой опыт в разработке интегральных схем, применяет инновационные технологии, ориентируется на опыт конечного применения продуктов.
  • Inventronics. Совместное китайско-американское предприятие, ориентирующееся на внедрение новых разработок. Выпускает драйвера в том числе и для промышленного использования при производстве светодиодных светильников.
  • Tridonc. Австралийский производитель, который известен как поставщик контроллеров для бытового использования и создания трековых систем, даунлайтов.
  • Ирбис. Российский бренд, выпускающий драйвера с учетом качества отечественных электросетей. Разработаны модели для эксплуатации в различных географических поясах при любых температурах.

Надежность драйверов

Как никакие другие источники освещения, светодиодные ленты и светильники крайне требовательны к источникам питания и току. Например, эксплуатация люминесцентной лампы с превышенным на 20% током не вызовет существенного ухудшения технических характеристик. При таких же условиях эксплуатации светодиодных приборов их срок службы уменьшится многократно. Надежный драйвер защитит светодиоды от повреждения и преждевременного выхода из строя.

blog comments powered by DISQUS

Правила подбора преобразователя тока

Для приобретения преобразователя LED лампы следует изучить ключевые характеристики прибора. Опираться стоит на выходное напряжение, номинальный ток и выдаваемую мощность.

Мощность световых диодов

Разберем изначально выходное напряжение, которое подчинено нескольким фактором:

  • значение потерь напряжения на P-N переходах кристаллов;
  • количество световых диодов в цепочке;
  • схема подключения.

Параметры номинального тока можно определить по характерным особенностям потребителя, а именно мощности LED элементов и степени их яркости.

Этот показатель будет влиять на потребляемый кристаллами ток, диапазон которого варьируется исходя из необходимой яркости. Задача преобразователя — обеспечить этим элементам подачу нужного количества энергии.

Мощность устройства зависит от силы каждого LED элемента, их цвета и количества.

Для просчета потребляемой энергии используют такую формулу:

PH = PLED * N,

Где

  • PLED – электрическая нагрузка, создаваемая одним диодом,
  • N – количество кристаллов в цепи.

Полученные показатели не должны быть меньше мощности драйвера. Теперь необходимо определить требуемое номинальное значение.

Максимальная мощность прибора

Следует учитывать и тот факт, что для обеспечения стабильной работы преобразователя его номинальные показатели должны превышать на 20-30 % полученное значение PH.

Таким образом формула приобретает вид:

Pmax ≥ (1,2..1,3) * PH,

где Pmax — номинальная мощность блока питания.

Помимо мощности и количества потребителей на плате, сила нагрузки также подчинена цветовым факторам потребителя. При одинаковом токе, в зависимости от оттенка, они имеют разные показатели падения напряжения.

Возьмем для примера, светодиоды американской фирмы Cree из линейки XP-E в красном цвете.

Их характеристики выглядят следующим образом:

  • падение напряжения 1,9-2,4 В;
  • ток 350 мА;
  • средняя мощность потребления 750 мВт.

Аналог зеленого цвета при том же токе, будет иметь совсем другие показатели: потери на P-N переходах 3,3-3,9 В, а мощность 1,25 Вт.

Соответственно можно сделать выводы: драйвер, рассчитанный на 10 Вт, применяется для питания двенадцати красных кристаллов или восьми зеленых.

Схема подключения светодиодов

Выбор драйвера должен осуществляться после определения схемы подключения LED-потребителей. Если в первую очередь приобрести световые диоды, а затем подбирать к ним преобразователь, этот процесс будет сопровождаться массой сложностей.

Для поиска устройства, обеспечивающего работу именно такого количества потребителей при заданной схеме подключения, придется потратить немало времени.

Приведем пример с шестью потребителями. Потери напряжения у них составляют 3 В, потребляемый ток 300 мА. Для их подключения можно использовать один из методов, при этом в каждом отдельном случае требуемые параметры блока питания будут отличаться.

В нашем случае при последовательном подключении необходим блок на 18 В с током 300 мА. Основной плюс такого способа в том, что через всю линию проходит одинаковая сила, соответственно, все диоды горят с идентичной яркостью.

Если применено параллельное размещение – достаточно использовать преобразователь на 9 В, однако значения затрачиваемого тока будет увеличено вдвое, в сравнении с предыдущим методом.

Если используется последовательный метод с формированием пар по два светодиода, используется драйвер с аналогичными показателями, как в предыдущем случае. При этом яркость освещения будет уже равномерной.

Однако и здесь не обошлось без отрицательных нюансов: при подаче питания к группе, вследствие разброса характеристик один из светодиодов может открываться быстрее второго, соответственно, через него и пойдет ток, вдвойне превышающий номинальное значение.

Многие виды светодиодок для домашнего освещения рассчитаны на подобные краткосрочные скачки, но такой метод относится к менее востребованным.

Принцип работы

Основной принцип работы драйвера для светодиодной лампы
заключается в создании и поддержании заданного значения силы тока на выходе.
Проходя через сопротивления внутри прибора, он стабилизируется, а посредством
конденсаторов получает определенную частоту. Выпрямление происходит при
пропускании его через диодный мостик.

Наивысшая точность параметров задается тем, что ток
стабилизируется не только перед выпрямлением, но и после преобразования. При
этом напряжение можно повышать или понижать. Кроме того, следует понимать, что
драйвер и трансформатор для светодиодного светильника – это два различных прибора.

Блок питания преобразует напряжение, а драйвер – силу тока. Их выходные характеристики неизменны и не зависят друг от друга. Например, если к трансформатору на 12 вольт подсоединить один резистор в 40 Ом, сила тока составит 300 мА, при подключении второго аналогичного модуля данная характеристика повысится уже до 600 мА при заданных 12В.

Если проделать аналогичный алгоритм с драйвером на
300 мА, то при подключении первого модуля напряжение составит 12 вольт, а при
втором – уже снизится до 6 В. При этом сила тока останется изначальной. По этой
причине подобное устройство является надежной защитой для светодиодных
светильников от различных перегрузок сети и коротких замыканий.

Регулировка яркости

Для регулирования яркости светодиода можно использовать компактные светодиодный диммеры, которые появились недавно. Если его мощности будет недостаточно, то можно поставить диммер побольше. Обычно они работают в двух диапазонах на 12В и 24В.

Управлять можно с помощью инфракрасного или радиопульта дистанционного управления (ДУ). Они стоят от 100руб за простую модель и от 200руб модель с пультом ДУ. В основном такие пульты используют для диодных лент на 12В. Но его с лёгкостью можно поставить к низковольтному драйверу.

Диммирование может быть аналоговым в виде крутящейся ручки и цифровым в виде кнопок.

КАК ПОДОБРАТЬ ДРАЙВЕР ДЛЯ СВЕТОДИОДОВ

В первую очередь необходимо определиться с типом драйвера. Он может быть:

Линейным.

Работает очень просто – за счет резистора R, выполняющего роль ограничителя, при изменении напряжения восстанавливает необходимый ток. На представленной схеме драйвера для светодиодов можно наглядно видеть принцип линейной регулировки тока.

Недостатком здесь считается тот факт, что через резистор тоже течет ток, из-за чего мощность бесполезно рассеивается просто на нагрев окружающего воздуха. Причем чем выше входное напряжение, тем больше потери. Плюс линейной схемы – простота. Такие драйверы недорого стоят и имеют достаточную надежность.

Линейные драйверы применяются для не слишком мощных светодиодов. У диодов с большим рабочим током драйвер будет потреблять больше энергии, чем сам световой элемент.

Импульсным.

Здесь драйвер только следит за током через светодиод и управляет ключом, собранным на транзисторе. Вместо резистора в схеме присутствует кнопка КН, а еще в нее добавлен конденсатор, который заряжается при нажатии этой кнопки, заставляя светодиод загораться. Конденсатор питает диод, пока ток не опустится ниже допустимого. После этого нужно вновь нажать кнопку КН.

Эта схема более эффективна для мощных светодиодов, поскольку здесь минимальные потери энергии. Ввиду сложной конструкции импульсные драйверы дороже стоят, но их применение окупается высокой производительностью и высоким качеством стабилизации тока.

Стоит также сказать про диммируемые драйверы. Они позволяют регулировать интенсивность света, который исходит от диодов, за счет изменения входных и выходных параметров тока. Еще диммируемый драйвер может менять цвет свечения. К примеру, при меньшей мощности белые диоды будут светить желтым светом, а при большей – синим.

При подборе драйвера необходимо обращать внимание на следующие характеристики:

  • входное и выходное напряжение;
  • выходная мощность;
  • выходной ток;
  • степень защиты.

ВХОДНОЕ НАПРЯЖЕНИЕ

При подборе входного напряжения драйвера необходимо учитывать напряжение источника питания, к которому будет подключен светодиодный светильник. Напряжение источника должно входить в диапазон значений входного напряжения драйвера.

ТИП ТОКА

Он может быть переменным AC или постоянным DC. Эту информацию, как и значения входного напряжения можно найти на корпусе самого драйвера. Для подключения от розетки ток должен быть переменным, а от бортовой сети автомобиля – постоянным.

ВЫХОДНЫЕ ПАРАМЕТРЫ: НАПРЯЖЕНИЕ, ТОК И МОЩНОСТЬ

При расчете драйвера для светодиодов необходимо учитывать тип их соединения. При последовательной схеме нужно сложить напряжения всех диодов цепочки. К примеру, для 3 светодиодов с током 300 мА и рабочим напряжением 3,3 В общее напряжение будет 3 · 3,3 = 9,9 В. Ток же остается одним для всех диодов – 300 мА. Выходит, что драйвер должен иметь выходной ток 300 мА и выходное напряжение 3,3 В.

Но при выборе не стоит искать драйвер именно с такими параметрами. Чаще всего устройство рассчитано на определенный диапазон. Именно в него должны укладываться рассчитанная величина напряжения и тока.

Разберем на рассматриваемом примере, как рассчитать драйвер для светодиодов по мощности:

  • Мощность – это ток, умноженный на напряжение: P = I · U = 0,3 · 9,9 = 2,97 Вт.
  • Рассчитанная мощность диодов равна мощности, которая должна быть у драйвера. Но нужно добавить запас 10-20%. Тогда получится, что оптимальным будет драйвер с мощностью от 2,97 · 1,1 = 3,27 до 2,97 · 1,2 = 3,5 Вт.

СТЕПЕНЬ ЗАЩИТЫ

Существуют драйверы в закрытом и открытом исполнении. В первом случае устройство имеет корпус, который защищает от влаги и пыли. Открытый драйвер лучше встраивать непосредственно в корпус светильника, если тот обладает хорошей защитой от окружающей среды. Если же у светильника есть вентиляционные отверстия или он будет установлен в таком помещении, как гараж, лучше выбрать драйвер с собственным корпусом.

Ремонт LED лампы серии «LLB» E27 6 Вт 128-1

Конструкция лампы идеально подходит для ремонта. Корпус легко разбирается.

Следует одной рукой держать цоколь, а второй повернуть защитный плафон против часовой стрелки.

Под корпусом расположено пять прямоугольных плат, на которые впаяны светодиоды. Прямоугольник припаян к круглой плате, на которой расположена схема драйвера.

Чтоб получить доступ к LED выводам, нужно снять одну из крышек. Для облегчения работы лучше снять плату, находящуюся в точках подачи напряжения драйвера. На фото видно, что эта стенка параллельна корпусу конденсатора и отдалена от него на максимальное расстояние.

Чтоб снять плату, необходимо прогреть места пайки паяльником. Затем, для ее снятия прогреваем пайку на круглой плате и она отсоединяется.

Доступ для проверки поломок открыт. Драйвер выполнен по простой схеме. Проверка его выпрямительных диодов, а так же всех светодиодов (в этой лампе их 128) не показала проблему.

Когда я осматривал места пайки, обнаружил, что они отсутствуют в некоторых точках. Эти места были пропаяны, кроме этого я соединил печатные дорожки плат по углам.

Когда вы смотрите на свет, то эти дорожки хорошо видны и можно легко определить, где какая дорожка.

Прежде чем собрать лампу, нужно было ее проверить. Для этого на плате была установлена перемычка, двумя временными проводами выпаянная часть лампы была подключена к источнику питания.

Лампа засветилась. Осталось впаять плату на прежнее место и собрать лампу.

Назначение и сфера использования

Диодные кристаллы состоят из двух полупроводников – анода (плюс) и катода (минус), которые и отвечают за трансформацию электросигналов. Одна область имеет проводимость P-вида, вторая – N. При подключении источника питания через эти элементы потечет ток.

За счет такой полярности электроны из зоны P-типа устремляются в зону N-типа, и наоборот, заряды из точки N устремятся к Р. Однако каждый раздел области имеет свои границы, называющиеся P-N переходами. На этих участках частицы встречаются и взаимопоглощаются или рекомбинируются.

Диод относится к полупроводниковым элементам и обладает только одним p-n переходом. По этой причине, главной характеристикой, определяющей степень яркости их свечения, является не напряжение, а ток

Во время P-N переходов напряжение снижается на определенное количество вольт, всегда одинаковое для каждого элемента цепи. Учитывая эти значения, драйвер стабилизирует показатели входящего тока и образует на выходе постоянную величину.

Какая требуется мощность и какие значения потерь при P-N прохождении указываются в паспорте светодиодного прибора. Поэтому при выборе диодной лампочки необходимо учитывать параметры блока питания, диапазон которых должен быть достаточным для компенсации утраченной энергии.

Для того, чтобы мощные светодиоды отработали указанное в характеристиках время, требуется стабилизирующее устройство – драйвер. На корпусе электронного механизма всегда показано его выходное напряжение

Блоки питания с напряжением от 10 до 36 В применяются для оснащения осветительных приборов.

Техника может быть самых различных видов:

  • фары автомобилей, велосипедов, мотоциклов и т. д.;
  • небольшие переносные или уличные фонари;
  • светодиодные линейки, ленты, потолочные лампочки и модули.

Однако для маломощных светодиодов, а также в случае использования постоянного напряжения, драйверы допустимо не применять. Вместо них в схему вносится резистор, также питающийся от сети 220 В.

Это интересно: Соединение проводов в распределительной коробке для электропроводки — поясняем во всех подробностях

Линейные драйверы светодиодов

Компания Maxim выпускает линейные и импульсные драйверы светодиодов. Выходной каскад линейных драйверов представляет собой генератор тока на полевом транзисторе с p-каналом. Структура и типовая схема включения линейного драйвера показана на рис. 3.

Рис. 3. Типовая схема включения и структура линейного драйвера

Ток через последовательно включенные светодиоды задается резистором RSENSE (датчиком тока). Падение напряжения на этом резисторе определяет выходное напряжение дифференциального усилителя DIFF AMP, поступающее на неинвертирующий вход регулирующего усилителя IREG. Регулирующий ОУ сравнивает напряжение ошибки с опорным, формируя на своем выходе потенциал для управления полевым транзистором с p-каналом, работающим в линейном режиме, поэтому рассматриваемые драйверы проигрывают в эффективности импульсным. Однако линейные драйверы обладают простотой применения, низкой ценой и минимальными электромагнитными излучениями (ЭМИ).

В некоторых приложениях (например, в автомобильных) цена и простота применения имеют определяющее значение при выборе светодиодного драйвера. Основные параметры линейных драйверов светодиодов приведены в таблице 1.

Таблица 1. Линейные драйверы мощных светодиодов (Linear HB LED drivers)

НаименованиеОбласти примененияUвх, ВIвых.макс., АШИМ-димминг (PWM-Dimming)Корпус
Автомобильные приложенияОбщее применениеПодсветка дисплея
MAX16800ДаДа6,5…400,351:3016-TQFN
MAX16803ДаДа6,5…400,351:20016-TQFN
MAX16804/05/06ДаДа5,5…400,351:20020-TQFN
MAX16815ДаДа6,5…400,11:1006-TDFN
MAX16823ДаДа5,5…400,1/канал1:20016-TQFN; 16-TSSOP
MAX16824ДаДаДа6,5…280,15/канал1:500016-TSSOP
MAX16825ДаДаДа6,5…280,15/канал1:500016-TSSOP
MAX16828ДаДа6,5…400,21:1006-TDFN
MAX16835ДаДа6,5…400,351:8016-TQFN
MAX16836ДаДа6,5…400,351:8016-TQFN
MAX16839ДаДа5…400,11:2006-TDFN; 8-SO

Большинство из них имеют диапазон входных напряжений 6,5…40 В. Максимальные значения выходных токов составляют 0,1…0,35 А. Каждая микросхема из таблицы 1 допускает импульсное регулирование выходного тока (ШИМ-димминг)

Управлять яркостью светодиодов можно с помощью регулировки скважности импульсов, формируемых таймером ICM7555. Рекомендуемая для этого производителем схема приведена на рис. 4

Параметры внешних компонентов для ШИМ-последовательности импульсов, формируемой таймером, приведены в соответствующей документации для ICM7555

4. Параметры внешних компонентов для ШИМ-последовательности импульсов, формируемой таймером, приведены в соответствующей документации для ICM7555.

Рис. 4. Управление яркостью светодиодов с помощью таймера ICM7555

На рис.5 приведена рекомендуемая производителем схема для защиты мощных светодиодов от перегрева с помощью термистора NTC. Ток ограничения через светодиоды рассчитывается по формуле: ILED = V5]/R1, где V5- выходное напряжение 5В от встроенного стабилизатора напряжения. Такая несложная доработка схемы позволит исключить возможность выхода из строя дорогих светодиодов из-за недопустимо высокой температуры корпуса, ведь даже небольшое превышение максимально допустимой температуры резко сокращает их срок службы.

Рис. 5. Защита светодиодов от перегрева с помощью термистора

На рис. 6 показан способ увеличения выходного тока драйвера с помощью внешнего биполярного транзистора. Следует отметить, что в этом случае светодиоды подключаются между входом источника питания и коллектором биполярного транзистора, а это не всегда удобно.

Рис. 6. Увеличение тока драйвера с помощью внешнего биполярного транзистора

Схема для увеличения выходного тока, показанная на рис. 7, свободна от этого недостатка. Катод нижнего по схеме светодиода подключается непосредственно к общему проводу, что в большинстве случаев гораздо предпочтительнее предыдущего варианта, показанного на рис. 6, когда на катоде нижнего светодиода всегда присутствует ненулевой потенциал. Большинство микросхем линейных драйверов из таблицы 1 допускают рассмотренные варианты увеличения выходного тока. В качестве примера на рисунках 6 и 7 приведена микросхема MAX16803.

Рис. 7. Параллельное включение двух драйверов для увеличения выходного тока

Компоновка драйвера для светодиода 10 Ватт своими руками

Собрать драйвер для мощного светодиода можно самостоятельно, используя электронные платы от вышедших из строя люминесцентных ламп. Чаще всего в таких светильниках перегорают лампы. Электронная плата остается рабочей, что позволяет использовать ее компоненты для самодельных блоков питания, драйверов и других устройств. Для работы могут понадобиться транзисторы, конденсаторы, диоды, катушки индуктивности (дроссели).

Неисправную лампу необходимо аккуратно разобрать с помощью отвертки. Чтобы сделать драйвер для светодиода 10 Вт, следует воспользоваться люминесцентной лампой, мощность которой 20 Вт. Это необходимо для того, чтобы дроссель мог с запасом выдержать нагрузку. Для более мощной лампы следует либо подбирать соответствующую плату, либо заменить сам дроссель на аналог с большим сердечником. Для LED-источников с меньшей мощностью можно отрегулировать число витков обмотки.

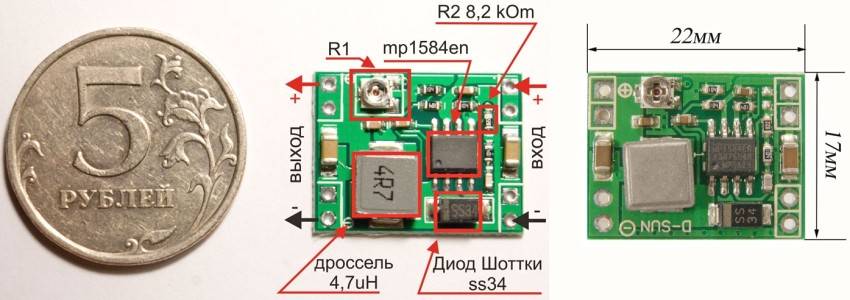

Маленький стабилизатор напряжения на микросхеме МР1584

Далее поверх первичных витков обмотки необходимо сделать 20 витков провода и с помощью паяльника соединить эту обмотку с выпрямительным диодным мостом. После этого следует подать напряжение от сети 220В и измерить выходное напряжение на выпрямителе. Его значение составило 9,7В. LED-источник через амперметр потребляет 0,83 А. Номинал этого светодиода 900 мА, однако чтобы заниженное потребление тока позволит увеличить его ресурс. Сборка диодного моста осуществляется путем навесного монтажа.

Новую плату и диодный мост можно разместить в подставке от старого настольного светильника. Таким образом, светодиодный драйвер можно собрать самостоятельно из имеющихся в наличии радиодеталей от вышедших из строя устройств.

В силу того что светодиоды достаточно требовательны к источникам питания, необходимо правильно подбирать к ним драйвер. Если преобразователь выбран правильно, можно быть уверенным, что параметры LED-источников не ухудшатся и светодиоды прослужат положенный им срок.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
