Шумоизоляция потолка в квартире под натяжной потолок: как правильно обустроить звукоизоляцию

Пошаговое руководство: Звукоизоляция потолков из гипсокартона

Такой способ популярен среди людей, которые планируют обустройство звукоизоляции своими руками. Плиты из гипсокартона укладываются просто, строительными навыками при этом можно и не обладать. Подобный способ не потребует использование конкретного материала, подойдут различные звукоизолирующие материалы: минеральная вата, пенополиуретановые блоки, пробка, кокосовое волокно и т.д.

Каркасная звукоизоляция потолка своими руками выполняется по следующей схеме:

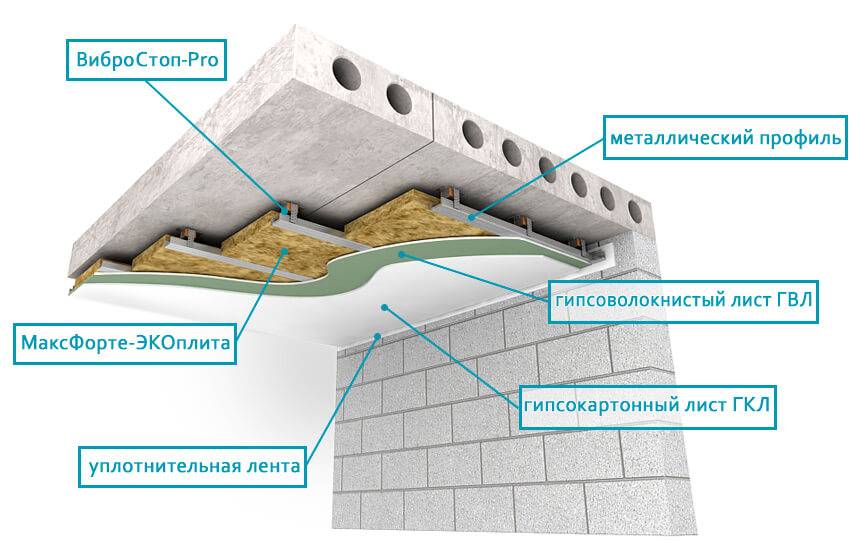

Шумоизоляция потолка это целая система – «слоёный пирог», в котором каждый «слой» выполняет свою задачу.

  1. Собирается каркас из обычного потолочного металлопрофиля (например, КНАУФ 60х27),
    это будущий «скелет» шумоизоляции: то, к чему будут крепиться все остальные слои.
  2. Каркас к потолку крепится с помощью виброподвесов ВиброСтоп PRO. Их задача разорвать жесткую связь между плитой перекрытия и металлокаркасом, а по периметру направляющие профиля крепятся к стене через 2 слоя демпферной ленты (через нее же в дальнейшем гипсокартон будет соприкасаться со стеной). В результате чего вибрации (а звук это, в первую очередь, вибрация) не будет переходить на новый гипсокартоновой потолок. Если говорить более простыми словами, то задача ВиброСтоп PRO —  убрать ударные шумы, которые возникают от топота, падения предметов, скрежета мебели о пол соседей сверху.
  3. Внутрь смонтированного каркаса устанавливаются специальные акустические плиты МаксФорте ЭКОплита-60 у них максимальный класс «А» по шумопоглощению, они убирают воздушные шумы: это крики, плач, громкий телевизор или музыка.
  4. Далее к металлопрофилю крепятся листы ГВЛ (гипсоволокнистый лист). Все стыки листов необходимо промазать виброакустическим силиконовым нетвердеющим герметиком.
  5. Последний финишный слой —  это листы ГКЛ (гипсокартоновый лист). Они крепятся к ГВЛ, при этом стыки ГВЛ и ГКЛ делаются вразбежку.

Стоимость звукоизоляционного и вспомогательных материалов на комнату площадью 18-19 м2

Наименованиеед. изм.кол-воцена за шт, рубвсего, руб
МаксФорте-ЭкоПлита 60 кг/м3уп.87205 760
Звукоизоляционные крепления ВиброСтоп PROшт4835016 800
Лента уплотниельная МаксФорте 100 (2 слоя)шт28501 700
Герметик ВиброАкустическийшт73002 100
Профиль направляющий Кнауф ПН 27х28шт3129387
Профиль потолочный Кнауф ПП 60х27шт211873 927
Соединитель одноуровневый типа Крабшт5019950
Удлинитель профилейшт819152
Саморез метал-метал 4,2х13 с пресщайбойкг1330330
Винт самонарезающий 3,5х25 (по гвл)кг2300600
Винт самонарезающий 3,5х35 (по металлу)кг2250500
Анкер-клин 6/40 пачка (100 шт)уп.1700700
Дюбель-гвоздь  6/40 пачка (200 шт)уп.1250250
КНАУФ-лист (ГКЛ) (2.5м.х1.2м. 12.5мм.)лист72902 030
КНАУФ-лист (ГВЛ) (2.5м.х1.2м. 10мм.)лист75223 654
Итог39 840

Советы и секреты

Проложить звукоизоляцию потолка в квартире своими руками несложно. Главное, подобрать подходящую изоляцию и выполнить качественно монтаж.

Натяжное потолочное покрытие даёт возможность использования любого, понравившегося изоляционного средства для защиты квартиры от посторонних звуков. Самым эффективным решением считаются подвесные конструкции, благодаря которым звуковой сигнал уходит в мягкую фактуру.

Оптимальным изоляционным материалом для квартиры принято считать минеральную вату. К преимуществам относится негорючесть, полное поглощение шумов, неподверженность гниению.

На минеральной основе изготавливаются базальтовые плиты с акустическим эффектом. Используется изоляция профессионалами и при самостоятельных работах.

К примеру, плиты Шуманет покрыты специальным стекловолокнистым составом, которые препятствует выпадению волокон мелкого размера. Изделие не усаживается в процессе эксплуатации. Единственный недостаток — требуется дополнительная защита от попадания влаги.

Если возник вопрос, как сделать звукоизоляцию потолка в квартире, чтобы получить больший эффект, попробуйте ещё один метод. Заключается он в установке акустической мембраны, имеющих следующие плюсы:

  • мембраны безопасны в эксплуатации, экологически чистый продукт;
  • гибкие, эластичные;
  • устраняют шумы широкого диапазона;
  • можно использовать в сочетании с плитами из минеральной ваты.

Монтаж мембраны осуществляется в несколько слоёв (можно один слой). Полотно имеет большой вес, поэтому для его поддержки необходима предварительная установка деревянного каркаса.

Посмотрите, какие бывают материалы для звукоизоляции потолков в квартире на видео, предложенном ниже. Независимо от выбора изоляции, необходимо предварительно подготовить потолочное покрытие к работе.

Из перечисленных способов борьбы с посторонними звуками в жилом помещении, можно подобрать любой, устраивающий вас вариант. Проложив звукоизолирующие средства на потолочной поверхности, можно полностью избавиться от постороннего шума с верхних этаже, и снизить общие шумовые эффекты.

Разновидности шума, варианты его устранения

В зависимости от источника появления все шумы разделяют на воздушные и структурные. В первом случае речь идет о звуках, образующихся под действием звуковых волн в воздушном потоке. Сюда относят громкую речь или музыку, раздающуюся из потолочных динамиков аудиосистемы и проникающих сквозь стены в соседние помещения.

Источником структурных шумов выступают механические действия – удары падающих предметов, сверление материалов. Образование звуковой волны происходит непосредственно на потолке, при этом скорость ее распространения в 12 раз быстрее той, что образуется в воздушных потоках, поэтому и шумы такие отчетливо слышны.

Защитить помещение от проникающих сверху звуков можно двумя способами:

  1. Обеспечив полную звукоизоляцию.
    В этом варианте предполагается не только шумоизоляция потолка в квартире, но и пола, а также стен. Для этого строительно-ремонтные работы осуществляются в полном объеме, что требует больших материальных затрат. Помимо этого возведение конструкции предполагает уменьшение площади помещения, что не предусматривается в малометражных квартирах.
  2. Монтаж натяжного потолка в сочетании со звукоизоляционной системой.
    При обнаружении посторонних шумов из соседних квартир уже по окончании ремонта рекомендуется провести частичную шумоизоляцию, например, установить специальные плиты в промежутке натяжного и базового потолка, таким образом звукоизоляция потолка в квартире под натяжной потолок ляжет идеально.

При выборе оптимальных и надежных методов защиты помещения рекомендуется учитывать особенности шумоизоляционного материала для потолка здания в целом, поскольку для каждого из них характерны свои эксплуатационные особенности и уровень звукоизоляции.

Стоимость шумоизоляции потолка

Потолочная шумоизоляция способна решить многие проблемы, связанные с проживанием в многоэтажных домах, однако стоимость подобных работ впечатляет. Так, за м² поверхности мастер возьмет от 3 тыс.руб и до 15 тыс.руб в зависимости от сложности предстоящих работ. Также понадобится покупка материалов и вспомогательных комплектующих, крепежных элементов. На м² поверхности затраты составят 1 тыс.руб и выше, в зависимости от способа осуществления монтажных работ и типа звукоизоляционного материала. также следует просчитать заранее количество монтируемых слоев, которых может быть несколько. Возможно, понадобятся новые осветительные приборы, что потребует дополнительных затрат.

Следует отметить, что расчеты осуществить не сложно, однако небольшой запас материала все же понадобится. При условии, что укладываться звукоизоляция будет в несколько слоев, второй будет укладываться внахлест, что также потребует наличия нескольких дополнительных листов/рулонов/плит. Мастер берет оплату не только за монтажные работы. Так же спектр услуг может состоять из дополнительных работ. Примером может служить предварительное  выравнивание потолка, самостоятельная закупка материалов и комплектующих (удобно, если отсутствует личное авто), уборка.

Примерное количество необходимого материала просчитывается исходя из площади рабочего помещения. Показатель делится на габариты изолируемой поверхности, параметры которой указаны на упаковке производителем. Округление осуществляется в большую сторону – всегда. Пример: площадь комнаты 20 м², в площадь матов, указанная производителем, составляет 6,8 м² в рулоне. Производятся расчеты – 20/6,8=2,94 упаковки. После округления количество составит 3 упаковки. При укладке материала в несколько слоев, каждый последующий слой будет укладываться со смещением.

Что такое звукоизоляция потолка

Звукоизоляция потолка основана на подборе шумопоглощающих материалов и технических решений по месту установки, чтобы достичь снижения шумов ударного, воздушного, структурного происхождения.

В чем разница между звуком и шумом? Звук, как известно из физики, это механические колебания молекул вещества под воздействием сил, способных создать изменения положения молекул вещества в одном месте и передать это воздействие соседним молекулам. Так создается звуковая волна, которая воспринимается слуховыми органами человека.

Звуковая волна характеризуется амплитудой, частотой, фазой, скоростью распространения. Характерно, что скорость почти не зависит от частоты волны. Поэтому человеческое ухо воспринимает звуки в таком же порядке, в котором воспроизводятся источником звука. Иначе бы трудно было различить, что доносится из репродуктора.

Есть и другое воздействие силы звука на органы слуха, когда превышается порог восприятия звуковых частот в пределах 16-20000Гц, а вот сила давления на барабанную перепонку уха зависит от уровня громкости, измеряемого в дБ (децибелах).

Величина 0 дБ соответствует давлению 20 микроПаскаль, что определяет нижний порог слышимости, а 120 дБ – верхний порог, кратковременное воздействие которого – безболезненно. Продолжительное воздействие громкости в 80 дБ вызовет потерю слуха.

Защита от громкого звука выполняется звукоизолирующими материалами для потолка. Они поглощают волну, превращая энергию колебаний в тепловую. Звук рассеивается, снижается интенсивность воздействия. Явление рефракции учитывается при изготовлении материала. Известно, что при переходе звуковой волны из одной среды в другую, происходят следующие явления:

Чаще эти явления происходят одновременно. Явление дифракции – способность звуковой волны огибать препятствия. Размер длины волны сопоставляется с размерами препятствующего барьера: если волна меньше, то она отражается, а если наоборот или сопоставима с размером препятствия, то звуковая волна диафрагмирует. Если, например, это щель, то волна огибает и ее. Резонанс, интерференция – тоже учитывают в проектировании звукоизоляционных систем.

Явление реверберации происходит в замкнутом пространстве. Звуковые колебания многократно отражаются от стен, потолка, пола, других предметов. Искажается конечное восприятие, вызывающее дискомфорт. Это и есть шум.

Понятие скорее субъективное, не поддающееся строгой оценке. Понятие термина «звукоизоляция» используют для помещений, а для автомобилей используют термин «шумоизоляция». Заметьте, что необязательно шум, создаваемый неопределенными звуками, должен быть громким. Достаточно негромкого храпа, доносящегося из соседней комнаты, чтобы вызвать бессонницу.

Шум улицы в дневное время не так воспринимается, как если бы он возник ночью. Для одних шум не вызывает дискомфорта, другим мешает заниматься каким-либо делом. Уровни звукового давления на барабанную перепонку наиболее сильны при низкочастотных колебаниях. Это определено Санитарными Нормами СН 2.2.4/2.1.8.562-96. Таблица 3.

Время сутокУровни звукового давления, дБ, в октавных полосах со среднегеометрическими частотами, Гц
Частота волны31,5621252505001000200040008000
Жилые комнаты квартир7-23ч
23-7ч
78

72

62

54

51

44

45

35

39

29

35

25

32

22

30

20

28

18

Время сутокУровни звука и эквивалентные уровни звука дБМаксимальные уровни звука дБ
Частота волны4055
Жилые комнаты квартир7-23ч
23-7ч
3045

Чтобы не выходить за рамки этих норм и сохранить здоровье, защитите квартиру от проникающих посторонних звуков акустическими защитными материалами.

Шумоизоляционные материалы

Многие пористые материалы снижают звучание, уменьшают эхо. Их можно поделить на две категории:

  • Отражают звук. Чаще применяют в концертных, конференц-залах.
  • Поглощают звук, благодаря пористой или канальной внутренней структуре. Ставят на перекрытие для предохранения от внешнего шума.

Изоляционные материалы выбирают с учетом факторов:

  • толщина пласта;
  • коэффициент звукопоглощения, плотность;
  • горючесть;
  • экологическая чистота (сертификат соответствия).

Плиты

Полиуретановая шумоизоляционная плита

Плиты высокой плотности обладают меньшим звкопоглощающим коэффициентом, при этом они лучше защищают от шума низкой частоты. Для задержки средне и высокочастотных колебаний лучше подходят материалы пористые, с минимальной плотностью.

Виды плитного изолятора:

  • Полиуретановые — современные полимерные составы плотные, губчатой структуры. Качество изоляции зависит от открытых или закрытых ячеек в основе.
  • Полиэфирные — волокна акустического материала укладывают аэродинамическим способом, поэтому в составе нет клея. Материал не рассыпается, монтируется без пыли, не боится влаги.
  • Пенопласт — хорошо защищает от ударных волн, внешнего шума, гасит внутренние звуки комнаты. Бюджетный вариант.
  • Пенополистирол — легкий, влагостойкий, плотный, стоит недорого. При горении выделяет токсичные компоненты. Невысокий коэффициент поглощения, по сравнению с ватными плитами.

Листовые материалы

В этой категории находятся непрессованные ватные материалы, например, минеральные, базальтовые, стекловолокнистые. Материалы устанавливают в бескаркасных и каркасных схемах.

Разновидности листов:

  • Базальтовые — на основе вулканической породы. Не имеют запаха, обладают отличной акустикой, высоким коэффициентом поглощения шума на любых частотах.
  • Минеральная вата в рулонах и плитная. Негорючий безусадочный вариант с хорошими звукоизоляционными характеристиками. Нуждается в дополнительной гидро- и пароизоляции, т. к. при намокании теряет свойства.
  • Стекловолокнистые панели и рулонные материалы. Используют редко из-за вредной волокнистой пыли при установке. Можно применять в герметично закрытых системах.

Для бескаркасного монтажа

Активно применяют систему ЗИПС. Аббревиатуру расшифровывают, как звукоизолирующая плитная система.

Особенности конструкции:

  • материал представлен панелями типа сэндвич со звукоизолирующими качествами;
  • предусмотрены 8 крепежных узлов с виброизолирующими вставками;
  • монтируют под гипсокартон;
  • к перекрытию устанавливается без зазоров специальными метизами, а листы гипсокартона фиксируют к ним;
  • элементы системы соединяют при монтаже по принципу паз-гребень.

Чем отличаются между собой материалы для звукоизоляции потолка?

Для обустройства потолка под шумоизоляцию подойдут материалы с эффективностью поглощения звука. Обустройство потолка производят различными методами, для каждого способа производители звукоизоляционных материалов придумали свой вариант.

Но каким бы шумопонижающий материал ни был хорошим, он должен обладать следующими свойствами:

  • Звукоизоляционными – звуковая волна не поглощается, а отражается. Звуковая волна не раскачивает перекрытие, потому что материал обладает приличной массой и внутренней потерей.
  • Звукопоглощающими – поглощается звуковая волна с помощью специальных каналов-пор. Материал имеет волокнистый состав, в порах присутствует трение, которое и обладает функцией, тормозящей звуковую волну.

Звуковая волна может не проникать в материал, но зато будет раскачивать и генерировать вторичный шум, поэтому лучше использовать конструкцию со звукопоглощающим материалом внутри и отделочным массивным звукоизоляционным материалом снаружи.

При выборе материала нужно обращать внимание на показатели:

  • Толщина материала.
  • Звукоизоляционный коэффициент.
  • Горючесть.
  • Сертификат на отсутствие вредных для организма веществ.

Звукоизоляция потолка своими руками

Вот такой подвес нужен для сборки.

Монтаж звукоизоляции потолка начинают с разметки. Вот примерная схема, как должны располагаться подвесы и бруски первого ряда ГКЛ.

Сначала выполняют обрешетку, затем к ней пришивают ГКЛ 19мм, закладывают минвату, а потом к ГКЛ подшивают второй изоляционный слой ГКЛ толщиной 12,5мм. Вот как такой пирог будет выглядеть.

Здесь высота дополнительной конструкции составит 75 мм. Шумоизоляция на потолок (1), выполненная минватой (4), находится в многослойной конструкции и защищает от всех видов шума: воздушного, ударного, структурного.

Если бы в этой конструкции вместо ГКЛ (1) было полотно натяжного потолка, то крепление звукоизоляции к потолку (6), усложнило бы работу: листы минваты перед установкой потолка пришлось бы приклеивать к старому потолку, зато после установки натяжного потолка отделка не понадобится.

Источником шума в ванной чаще являются звуки работающей стиральной машины, шум воды, падающей на поддон душа, работа вытяжного вентилятора,

Звукоизоляция потолка в ванной комнате частично решит эту проблему. Можно наклеить на потолок звукопоглощающий материал, прикрыть его снизу натяжным потолком – проблема воздушного шума будет решена. Вибрацию стиральной машины устраните с помощью прокладок под опоры. Вентилятор выбирайте с малым уровнем шума.

Тонкая звукоизоляция потолка предусматривает использование звукоизоляционных материалов в качестве демпферных прокладок. Эти материалы великолепно защищают от вибрационных звуков и используются для шумоизоляции автомобилей.

Выбирая тот или иной материал для звукоизоляции руководствуйтесь в первую очередь эффективностью решения проблемы. Изоляция воздушного шума решается мягкими толстыми материалами, имеющими пористую структуру. Ударные шумы изолируются волокнистыми материалами большой плотности.

Если трудно выбрать, какая звукоизоляция нужна – посоветуйтесь с консультантами отделов продаж, другими специалистами. К сожалению, полностью проверить: помогает ли звукоизоляция потолка, а также узнать, какова эффективность звукоизоляционного материала – можно только выполнив его установку. Не всегда тестирование материала продавцом в присутствии покупателя, окажется столь же эффективным, как и после окончательного монтажа на месте.

Помните, устройство звукоизоляции потолка эффективно даже при снижении шума на 5-10 дБ – это высокий результат, снижающий уровень воздействия на слуховой аппарат, почти в 2 раза. В таблице 3 средний дневной эквивалентный показатель шума определен в 40 дБ, а ночной в 30 дБ. Это то, к чему надо стремиться.

Подвесные системы – лучшая звукоизоляция потолка

Существуют подвесные системы отличающиеся по способу крепления каркаса и типам подвесов (клипов).

Рассмотрим универсальную подвесную систему, которая подходит для потолка и стен.

Внимание! Стеновая и потолочная панель ГКЛ отделены демпферными клипами от потолка и стены.

Интересно, а как влияет натяжной потолок на звукоизоляцию при такой системе подвеса?

Если его натянуть в дополнение к этой системе, то появятся еще два слоя разных по плотности сред: полотна и воздушного зазора между потолками. Звуковая волна, проходя через дополнительную конструкцию, преломится в 2-средах и отдаст каждой из них свою энергию. Натяжной потолок отнимает 80 -100мм высоты потолка. Можно собрать конструкцию из ГКЛ используя специальные потолочные подвесы под деревянный брус 50 х 50 мм.

Как сделать шумоизоляцию под натяжным потолком своими руками

Для этого есть два основных способа: каркасный или без каркаса с использованием специальных панелей. Перед началом работ готовят базовое перекрытие. Необходимо тщательно осмотреть плиты и найти все щели и швы (в том числе у стен). Обнаруженные зазоры заделывают монтажной пеной или герметиком. А при больших пустотах дополнительно пользуются шпатлёвкой.

Бескаркасная звукоизоляция ЗИПС-панелями

Плиты должны быть уложены без щелей между ними, для чего требуется абсолютно ровная поверхность. Поэтому перед установкой звукоизоляции потолок штукатурят и выравнивают.

Чтобы в дальнейшем не появился грибок, дожидаются полного высыхания слоя. В результате весь процесс монтажа звукоизоляции затягивается. Обычно его проводят одновременно с основным ремонтом.

Когда перекрытие готово, начинают монтаж ЗИПС-панелей:

  1. Стыки со стенами проклеивают демпферной лентой.
  2. Панели крепят к потолку через виброузлы с использованием саморезов и конусных шайб. Головку утапливают не больше чем на 1-2 мм.
  3. Соединяют панели через пазогребневые стыки, обязательно с полным прилеганием. Фиксируют саморезами через каждые 15 см.
  4. После окончания работ заделывают все щели акустическим герметиком.

Производитель рекомендует обшить панели гипсокартонными листами толщиной в 12,5 мм. Места примыкания прокладывают демпфирующей лентой. А крепить ГКЛ необходимо таким образом, чтобы саморезы не попали в виброузлы и не нарушили их целостность.

После этого можно натягивать полотно. Монтаж выполняется по стандартной технологии.

Многослойная каркасная шумоизоляция базальтовыми плитами

Этот способ требует сначала смонтировать каркас из металлических профилей. Чтобы снизить передачу колебаний от перекрытия, выбирают один из нескольких вариантов крепления элементов между собой и к несущим конструкциям:

  • виброподвесы с шайбами (сравнительно недорогой способ);
  • стандартные комплектующие, которые крепят через демпферную ленту (более дешёвый);
  • виброгасящие подвесы (дорогой, но и эффективный метод).

Непосредственно установка каркаса происходит следующим образом:

  1. По периметру крепят направляющие.
  2. Собирают навесную конструкцию из потолочных профилей.
  3. Если используется массивная шумоизоляция потолка, монтируют усиленный каркас (в виде сетки).

Следующий этап — укладка звукоизолирующих материалов. Лучше всего для этого подходят плиты базальтовой ваты. Их не нужно жёстко фиксировать, например, клеем или дюбелями. Но и щелей между плитами быть не должно.

Затем начинается обшивка шумоизолирующими материалами. Для этого используют (отдельно или в комбинации):

  • ГКЛ;
  • плиты гипсоволокна;
  • акустический триплекс (более массивный, но вместе с тем эффективный вариант).

Шаг крепления гипсокартона — 15 см. Плиты укладывают внахлёст, через специальные кромки. Соединение должно быть плотным, без щелей. Завершающий этап — герметизация швов специальным акустическим герметиком (Sonetic, Вибросил, TichFix, Titebond Acoustical Sealant).

После этого устанавливают натяжные потолки. Багеты для них можно разместить не только на стене, но и на виброизолирующием каркасе. У такого решения два преимущества: дополнительно снижается уровень ударных шумов и меньше опускается потолок.

Простой монтаж шумопоглотителя

Как вариант, чтобы натяжное полотно не стало мембраной барабана, для шумопоглощения можно использовать крепление ваты на «грибки». Этот способ не защитит от имеющегося шума, но позволит предотвратить улучшение слышимости после монтажа.

Также хорошо соорудить каркас из деревянных брусков или из металлических профилей. А затем в него укладывать минеральные плиты, дополнительно закрепляя их «грибками». Или клеить на спецклей на гипсовой/цементной основе.

Для монтажа ватной прокладки под натяжную конструкцию лучше использовать специализированные плиты – минеральные, толщиной 50 мм и плотностью от 50 кг/м3

Неплохой вариант – плиты АКУСТИК БАТТС от Rockwool. Это звукоизолирующая плотная плита каменной ваты. Она крепится сразу на потолок, без использования дополнительных слоев.

Также в качестве шумопоглотителя можно закрепить готовое решение типа самонесущего потолка Кнауф. Например, KNAUF П231. Для его монтажа потребуется прочесть инструкцию и строго следовать ей.

Но эффект от ее монтажа в плане шумоизоляции будет практически неощутим. Лучше всего такой материал использовать в комплексе с другими – минватой, например, и листами гипсокартона.

Следует помнить и понимать, что полноценная звукоизоляция и натяжной потолок – вещи несовместимые. Поэтому не нужно надеяться на чудо – ЗИК конструкция способна предотвратить возникновение отраженного шума от натяжного полотна, и немного приглушить воздушные шумы
