Сплит-система на 2 комнаты: принцип работы + особенности выбора такого оборудования

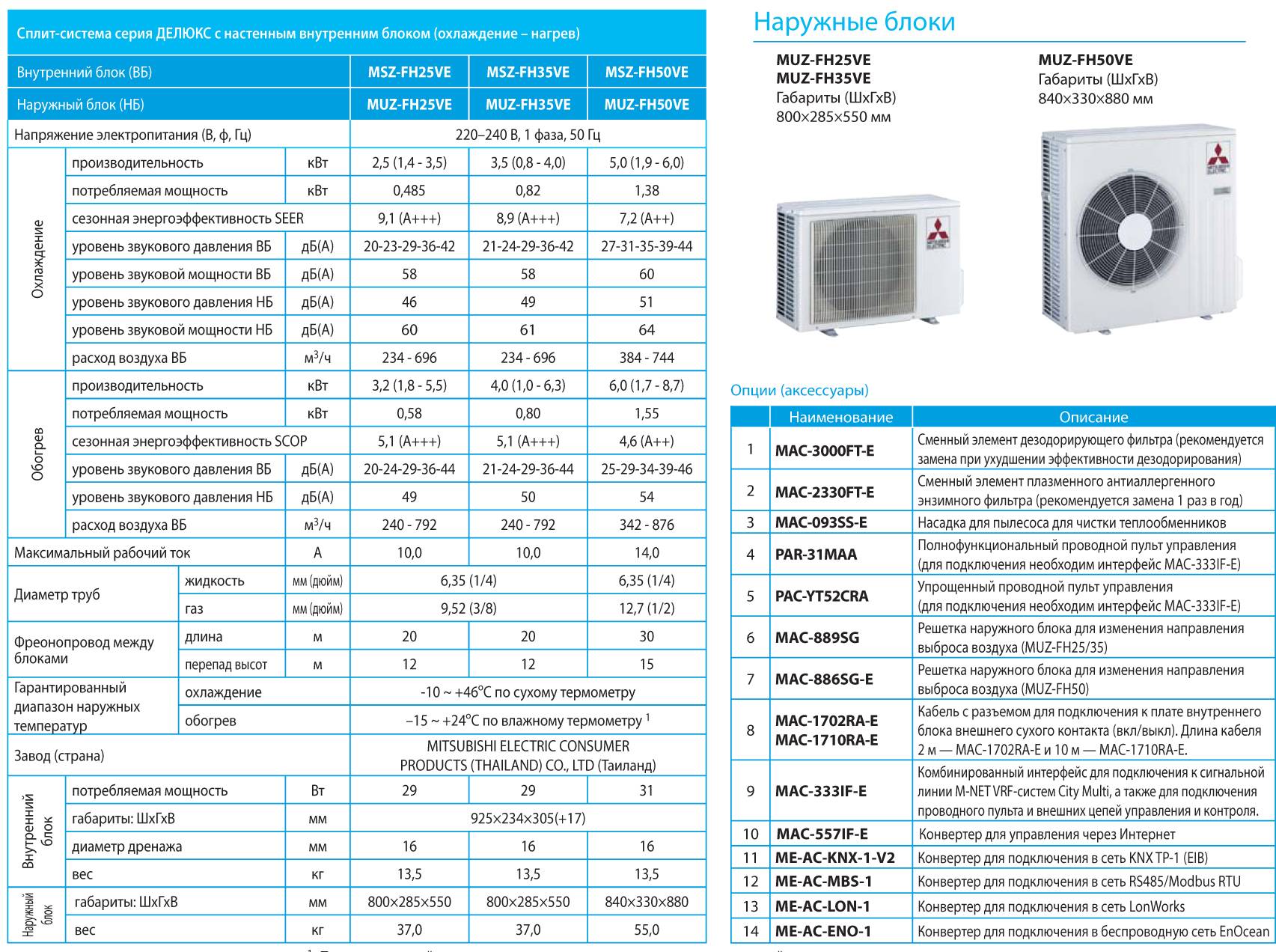

Технические параметры мульти сплит системы

Человеку, который не разбирается в климатическом оборудовании, купить сплит систему на 2 комнаты самостоятельно будет довольно сложно. Поэтому необходимо иметь хотя бы общее понимание о технических характеристиках моделей. Чтобы подобрать внутренние блоки, необходимо ориентироваться на следующие характеристики:

Максимально возможная рабочая мощность. Для маленьких комнат высокая производительность, соответственно, не решающий фактор

А покупателям, которые выбирают кондиционер на 2 комнаты большой площади стоит обратить внимание на данный показатель.
Способность справляться с температурой на улице. У работы сплит систем есть свой стандарт

При критически низких температурах кондиционеры нельзя включать, иначе это грозит поломкой. У каждого производителя свои установленные минимальные температуры. Если вы проживаете в холодном климате, этот фактор должен быть одним из решающих.
Возможная длина коммуникаций. Нельзя размещать наружные и внутренние блоки на слишком большом расстоянии друг от друга. Если квартира расположена не слишком удобно, нужно уточнить этот момент у менеджеров.

Чтобы подобрать действительно качественную мульти сплит систему на 2 комнаты по оптимальным ценам, необходимо обращаться в проверенную организацию. Наша компания поставляет только высококачественное климатическое оборудование и является одной из лидирующих на рынке.

Неисправности кондиционеров

Сегодняшнее климатическое оборудование снабжено функцией оповещения о возможных поломках. Стоит лишь расшифровать диагностическую информацию.

Агрегат не включается

Это самая распространенная поломка у кондиционера и наверняка каждый пользователь с ней встречался. Эти проблемы происходят обычно из-за электрической части:

Устройство не подключено.
Неисправна командная микросхема.
Отсутствует связь между наружным и внутренним блоками.
Не работает пульт управления.
Сработал автомат защиты.
Ошибочная коммутация при подаче сигналов.

И наконец, устройство может производить сбой в силу банального износа деталей.

Отключение сплит-системы после непродолжительной работы

Такое явление происходит из-за перегрева компрессора, а также по причине поломки защитного реле. Нагревается установка по причине загрязнения радиатора на внешнем модуле.

В таких случаях следует произвести профилактическую чистку решетки. А также после заправки может нарушиться баланс в контурах радиатора и конденсатора.

Течь конденсата из внутреннего блока

В летнее время владельцы кондиционеров могут наблюдать переполнение емкостей с конденсатом. Причиной этого может быть обмерзание теплообменника, который следует утеплить. Если протекание появляется в стыках, то нужно подкрутить гайки. В случае забивания грязью дренажной трубки, ее также следует прочистить.

Кондиционер работает не на полную мощность

Такая неисправность случается в основном летом. Аппарат во время эксплуатации потребляет большое количество энергии, но не в состоянии обеспечить необходимый температурный режим. Причина здесь чаще всего кроется в загрязненных воздушных фильтрах.

Запахи

Если от устройства стал появляться неприятный душок, то для этого есть несколько причин. В случае горелого запаха нужно проверять проводку, причем делать это рекомендуется в сервисных центрах.

Когда зловонье отдает сыростью или плесенью, это значит, что внутри агрегата образовалась колония бактерий. Избавиться от него можно с помощью антигрибкового препарата.

Преимущества инверторных кондиционеров

При отоплении помещения классический кондиционер работает линейно. Его компрессор стартует, выходит на нормированный режим, при достижении настроенной в системе климат контроля температуры прибор отключается.

Инверторный кондиционер работает несколько сложнее. Здесь применяется система управления оборотами двигателя, а, следовательно, производительностью компрессора. В инверторных приборах применяется так называемая система двойного преобразования. Это означает, что в электронной схеме питания работают два контура.

Первый понижает переменное напряжение 220В до низкого значения постоянного тока. При этом кардинально уменьшаются биения, изменения уровня питания при соответствующих бросках в электросети, куда включен прибор. Вторая схема делает обратное преобразование. Снова в высокое напряжение. Задача данного контура — управление выходной частотой.

При подобной регулировке осуществляется контроль двигателя компрессора. Чем меньше частота, тем обороты и производительность ниже. И наоборот. Такая схема двойного преобразования с переходом на принцип частотного регулирования двигателя дает набор значительных преимуществ:

исчезают почти до нуля резкие броски напряжения сети при включении кондиционера, происходит плавный пуск с отсутствием значительных пусковых токов;
благодаря плавному пуску увеличивается моторесурс компрессора и механических частей прибора;
достижение более высоких степеней компрессии, следовательно, снижение допустимых температур окружающего воздуха для эффективной работы кондиционера.

Среднестатистические инверторные модели в режиме отопления могут работать в морозы до -15 градусов. Кондиционеры высокого класса результативны при падении температуры до -25…-30 Цельсия. Не в последнюю очередь это достигается благодаря частотному регулированию компрессора. Он может работать на низких оборотах, масло в системе не замерзает, циркулируя постоянно.

Способы монтажа МСС

Мультисплит-система с установкой Twin

Установка мультисплит-системы на 4 комнаты производится двумя способами: «slim» и «twin».

«Slim» предусматривает подсоединение всех внутренних модулей в единую схему, а она в свою очередь подключается к одному порту наружного устройства. Получается общая сеть, при этом созданы независимые внутренние модули, включающиеся от отдельных пультов.

«Twin» предполагает подсоединение каждого внутреннего прибора отдельной магистралью к определенному порту.

Установка мультисплит-системы

Наружный блок всегда размещают с внешней стороны дома: на стене или крыше, иногда – в общих переходах или коридорах. В каждом помещении располагается отдельный модуль.

Между внутренними блоками прокладывают трубопроводы с хладагентом, а также кабеля для питания и управления. В наружном модуле устанавливают компрессор, конденсатор, вентилятор и вспомогательное оборудование.

Процесс монтажа включает:

фиксацию наружного блока;
проведение электропроводки;
подготовка коммуникации;
установка труб;
монтаж кабелей;
заполнение магистрали фреоном;
проверка сплит-системы на герметичность.

При установке внешнего и внутренних модулей выбирают место таким образом, чтобы при сверлении отверстий не попасть в арматуру. Для этого рекомендуется пользоваться металлоискателем. Если планируется монтаж кондиционера на крыше, нужно просчитать допустимые нагрузки на кровлю.

Очевидным преимуществом МСС является наличие всего одного наружного блока, особенно это значимо, когда нет места для размещения нескольких моделей. Грамотная установка обеспечит эффективность и долговечность работы устройства и создаст оптимальный микроклимат в комнате.

Особенности сплит-системы

Сплит-система призвана решать ту же задачу, что и кондиционер — охлаждать воздух в помещении. Отличается оборудование конструктивно, поскольку состоит из двух или более частей: для установки внутри комнаты и снаружи помещения. При этом блоки соединяются теплоизолированными медными трубками.

Как устроено и работает оборудование

В сплит-системе используется компрессорный принцип охлаждения. Самые шумные узлы — компрессор и вентилятор — выведены во внешний блок системы, который крепится к стене на улице. Остальные элементы — конденсатор, испаритель и фильтры — размещаются во внутреннем блоке, предназначаемом для установки в помещении. Обычно внутренний блок выполняется в стильном дизайне, чтобы была возможность гармонично вписать его в интерьер.

В зависимости от уровня оснащения, функционал различных моделей может отличаться. Основные возможности сплит-систем следующие:

настройка желаемой температуры через пульт ДУ;
удаленное переключение между режимами: охлаждение, обогрев, вентилирование, увлажнение;
очистка воздушных масс, поступающих с улицы;
автоматический контроль заданных параметров.

Разновидности сплит-системы

Блочное оборудование для кондиционирования воздуха может монтироваться на стене, потолке и полу. Исходя из этих условий, сплит-системы подразделяются на виды:

настенные — самый востребованный вид в бытовом секторе оборудования;

колонные (они же напольные) — с креплением к полу;

кассетные, канальные и потолочные — монтируются внутри потолка.

Помимо разделения по принципу монтажа, данное климатическое оборудование классифицируется по способу работы и мощностным параметрам, то есть – насколько эффективно будут охлаждаться помещения разной площади. Так, простые сплит-системы работают по циклу: двигатель включился — поработал до нужной температуры — отключился.

Модели, оснащенные инвертором, могут работать постоянно, автоматически убавляя или прибавляя мощность двигателя. Кроме того, инверторные сплит-системы не допускают скачков температуры, поэтому у человека нет неприятных ощущений при работе аппарата.

В мини-гостиницах, многокомнатных квартирах, домах и офисах получили распространение мультисплит-системы. Приставка мульти в названии означает, что к одному мощному внешнему блоку для кондиционирования возможно подключить несколько внутренних блоков, располагающихся в разных помещениях.

Там где мощности мультисплит-системы не хватает, используются мультизональные (они же VRV) системы. Это централизованные системы кондиционирования промышленного класса. Они подходят для использования в гостиничных комплексах, больницах и офисных центрах.

Вопросы и ответы

Играет ли дизайн какую-то роль при покупке сплит-системы?

Абсолютно никакой. Но если классические белые модели никак не подходят под ваш интерьер, можно найти и другие цвета. Но они при одинаковых характеристиках могут стоить на порядок больше.

Есть ли смысл покупать домой полупромышленную технику?

Такие сплит-системы обычно приобретают в большие дома, в квартирах можно устанавливать агрегаты чуть проще. Но при выборе полупромышленной техники всегда стоит отдавать предпочтение инверторным моделям с дополнительной функцией ионизации воздуха.

Если планируется установка сплит-системы в спальне, какие дополнительные функции должны быть у прибора?

Лучше купить максимально тихий кондиционер с функциями очистки воздуха и ночным режимом, чтобы система не мешала во время сна.

Какой класс энергоэффективности сплит-системы следует выбирать для жарких или очень холодных помещений?

Чем выше энергоэффективность, тем лучше. Для таких достаточно суровых условий следует покупать сплит-систему классом не ниже А++.

Если планируется установка системы умный дом, лучше использовать подходящую под нее сплит-систему или же подойдет любая другая?

Если нет желания подключать кондиционер в общую связку с умным домом, подойдет любой кондиционер. Но сплит-системы, связанные в одну цепь с другими приборами, в несколько раз экономят электроэнергию.

Сплит-системы начинают оправдывать свою стоимость уже в первое время использования. Комфортные условия проживания, идеальная температура и нормальная влажность — все это возможно после покупки прибора. А если взять модель с дополнительными функциями, то удастся не только поддержать нужные температурные условия, но и защитить свое жилье от появления плесени и грибка.

Не выбирать инверторный кондиционер, если есть возможность

Сплит-системы с инверторными компрессорами работают тише, потребляют (как и любая инверторная техника) на 30-35% меньше электроэнергии, но главное — всегда поддерживают комфортную температуру в помещении за счет того, что компрессор работает постоянно, а не включается-выключается. Кроме того, с инверторным кондиционером нужная температура в помещении достигается быстрее.

Сейчас инверторная технология стала гораздо более доступной, чем еще два-три года назад. Неинверторный кондиционер выключает компрессор, когда достигается выставленная температура воздуха. После этого прибор переходит в режим ожидания, и только при повышении температуры на 2-3 градуса компрессор снова включается — и так по кругу. Во время запусков компрессор может включаться «всухую», почти без смазки маслом, потому что чем дольше режим ожидания, тем больше вероятность, что масло стечет. Оно смазывает компрессор только во время работы. Частое включение-выключение и «сухие запуски» — основные причины того, что обычный компрессор служит меньше инверторного, который работает постоянно.

У кондиционеров довольно сложная система рассчета КПД и энергоэффективности, она связана с производительностью холода, тепла и расходом при этом электричества. Если вы выбираете инверторную систему, можете быть уверены, что у нее высокий класс энергоэффективности.

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень

Оборудование

Итак, для установки кондиционера своими руками потребуется следующее оборудование:

Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
Дрель для установки крепежа с набором сверл разного диаметра.
Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
Развальцовщик для медных труб.

Устройство для развальцовки труб

Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:

Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.
Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас
Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность
Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли

Это очень важно.
Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди
Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета

Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.

Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока

Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.

Это все, что необходимо для установки кондиционера своими руками.

Как ориентироваться в маркировке кондиционеров

Нас сейчас не интересует значение каждой буквы в названии модели. Мы хотим научить вас подбирать прибор нужной мощности по самому простому методу. Дело в том, что производители уже сделали расчет по средним данным мощности по площади помещения. Данные эти находятся именно в маркировке изделий.

Расшифровка маркировки климатического оборудования

Придя в магазин, вы услышите от консультантов что-то типа этого – вам хватит в такую комнату и пятерки, или – нет, семерки вам будет маловато. Что означают эти цифры? Это и есть та самая пресловутая мощность, отмеченная в маркировке. Цифры сопоставимы со следующими площадями помещений:

7 – берется в комнаты от 18 до 20 квадратов;
9 – комнаты до 26 квадратов;
12 – 35 метров квадратных.

Современная сплит-система: что это такое, общие характеристики, преимущества и недостатки

Как отмечено выше, оборудование этой категории является многофункциональным. В торговой сети предлагают сотни всевозможных модификаций с различным оснащением. Чтобы не запутаться начнем с простейших конструкций, общих определений.

Принцип работы сплит-системы

Основной рабочий режим

С помощью этого рисунка изучим основные узлы оборудования и его функциональность:

Нагретый комнатный воздух пропускают через радиатор (трубку с поперечными пластинами), который установлен во внутреннем блоке сплит-системы.
Он передает тепло хладагенту, который в газообразном состоянии поступает по транспортной магистрали во внешнюю часть. Здесь происходит охлаждение по аналогичной схеме.
При снижении температуры хладагент преобразуется в жидкость. Он поступает во внутренний блок, где снова накапливает тепло.
Давление в системе обеспечивает компрессор, который устанавливают во внешнем блоке.
Внутри установлен вентиль, открывающий и блокирующий проток для перемещения рабочей жидкости.

Отличия сплит-системы от обычного кондиционера

Основные конструкции мобильной климатической техники

На этом примере изображен типичный одноблочный кондиционер. Есть также модели, которые монтируют в оконном проеме. Их перемещение в процессе эксплуатации не предусмотрено. На рисунке видно, что все функциональные блоки установлены в одном корпусе. Для сбора конденсата установлен специальный поддон. Труба большого диаметра нужна для вывода нагретого воздуха на улицу.

Плюсы и минусы сплит-систем

Преимущества раздельных конструкций приведены в следующем перечне:

Установка компрессора вне помещений позволяет существенно снизить уровень шумов.
При размещении блока с конденсатором на улице повышается эффективность теплообмена.
Образующуюся влагу можно удалять из системы, сливая через патрубок на отмостку здания.
Внутренний блок не сложно сделать компактным. В некоторых модификациях сплит-систем его скрывают внутри строительных конструкций, объединяют с вентиляцией.

Надо подчеркнуть, что сплит-системы оснащают лучше по сравнению с моноблоками. В них устанавливают многоступенчатые фильтры. Для управления, настроек и получения оперативной информации в стандартную комплектацию добавляют пульты ДУ. Некоторые модели можно подключать к электронно-программным комплексам «умный дом».

Надо отметить недостатки, чтобы обзор был объективным:

Установка сплит-систем сопряжена со значительными трудностями. Помимо высотных работ понадобятся каналы в стенах для кабелей питания, трубок транспортных магистралей теплоносителя.
Предварительно придется получить разрешение муниципальных органов, если есть ограничения по изменению внешнего вида фасада здания.
В некоторых случаях надо согласовать действия с ближайшими соседями.
Стоимость сплит-системы в хорошем оснащении выше по сравнению с мобильным устройством.
Стационарное оборудование не получится без больших затрат переместить на иной объект, в другое помещение.

Монтаж сплит-систем выполняют с применением специальных инструментов

Миф №2

Теперь настал черед другого мифа: кондиционеры забирают воздух снаружи. До самого последнего времени это был миф чистой воды. В 2006 году начали появляться настенные сплит-системы с подмесом свежего воздуха, но даже сейчас это скорее исключение, чем правило. Да и воздуха они пока умеют подавать очень мало, так что это конечно не замена настоящей системы принудительной вентиляции. Поэтому еще раз повторяем: по крайней мере, далеко не каждая сплит-система способна подавать свежий воздух в помещение, а те, которые умеют это делать, подают его пока слишком мало, чтобы это было хоть как-то заметно.

Выводы и полезные видео по теме

Что такое мульти-сплит. Блок-схема. Особенности монтажных работ.

Монтаж системы в 2 этапа: до и после ремонта.

Если нет возможности или желания установить два отдельных кондиционера, имеет смысл выбрать сплит-систему на две комнаты. Важными параметрами при выборе являются мощность, температурный диапазон, длина фреоновых магистралей, перепады высот между блоками.

Поделитесь с читателями своим опытом выбора и использования сплит-системы на две комнаты. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форму обратной связи можно найти ниже.
