Соединители проводов: лучшие виды коннекторов + на что смотреть при выборе соединителя

Советы опытных монтажников

Много спорных моментов как в способах подключения, так и в использовании отдельных монтажных изделий. Но ряд правил распространяется на всех мастеров, которые занимаются электромонтажом.

Например, категорически запрещается скручивать алюминиевые жилы с медными. Быстрый процесс окисления разрушает коммутацию и создает опасную точку, которая может воспламениться или загореться в любой момент.

Еще несколько важных правил:

Галерея изображенийФотографии от Неправильное использование ножа может привести к истончению сердечника и потере свойств проводимости. Лучше всего использовать инструмент для зачистки проводов, который аккуратно снимает оболочку, не повреждая проводник

Лучше скрутить как можно туже, затем обрезать концы Оголенные жилы следует вставлять в зажимы, клеммы и гильзы до упора и так, чтобы свободная часть была полностью покрыта изоляцией – зачищенные жилы не должны быть при обустройстве проводку самостоятельно, обязательно учитывайте цвет и другую маркировку проводов, так намного проще производить соединения без риска перепутать проводники разного назначения Зажим вместо ножа Скрутка сделана правильно Максимальная изоляция соединений Важность маркировки проводников

Если проводник покрыт оксидной пленкой, ее необходимо аккуратно удалить контактной пастой или мелкой наждачной бумагой. Диаметры гильз, наконечников, колпачков лучше подбирать по размеру.

Отдельные проводники в винтовых зажимах ослаблены. Поэтому зачищенный конец рекомендуется сложить пополам или сделать из него произвольное кольцо.

По окончании работы обязательно проверьте надежность соединений – слегка потяните за провода. Бывает так, что коммутация выходит из строя и жила просто выскальзывает из клеммника.

Если объем распределительной коробки позволяет, например, экраны содержат много кабелей и устройств, поэтому оставьте кабель с запасом. Иногда требуется изменение, и дополнительная длина пригодится, если соединения цельные или сгорели.

Также на нашем сайте есть другие статьи о соединителях проводников, способах соединения проводов разных сечений и советы по выбору лучшего соединителя:

Способы соединения электрических кабелей: виды соединений + технические нюансы Клеммы для соединения проводов: какие клеммники лучше и как с ними работать Соединители проводов: лучшие типы соединителей + на что обратить внимание при выборе соединителя

Удлинитель, тройник или сетевой провод?

При выборе удлинителя многие обращают внимание только на длину провода и количество розеток. Но необходимо учесть те задачи, которые ставятся перед товаром

Где и при каких условиях будет использоваться устройство – вот основные вопросы, которые стоит себе задать. Если приходится работать на улице, то пригодятся варианты с брызгозащитными крышками, которые оградят розетку от попадания дождевой влаги.

Стоимость удлинителя чаще всего зависит именно от длины провода. Некоторые стараются купить удлинитель «с запасом», что значительно увеличивает расходы на покупку. Но слишком длинный провод может добавлять вес, усложняет проведение работ. При этом теряется функциональность прибора. Ознакомьтесь с паспортом устройства: получить полную подачу энергии, заявленную в документах, можно, если размотать провод полностью. А если провод длиной 40 метров отмотан лишь на часть, то нельзя подключить полную нагрузку. Поэтому старайтесь выбрать провод оптимальной длины.

Сечение провода влияет на толщину, соответственно, прямо пропорционально мощности удлинителя. Тонкое сечение имеется в тонких проводах, которые дешевле толстых. При этом такие провода можно намотать на катушку, но мощные приборы в такой удлинитель не подключишь.

Сетевой фильтр

Если в доме имеется дорогостоящая техника, плазменные телевизоры, компьютер, домашний кинотеатр, то целесообразно использовать не удлинитель, а сетевой фильтр. При этом не пожалейте денег и приобретите самый качественный товар. Учитывайте количество разъемов для вилок, необходимость наличия дополнительного источника питания, уровень защиты. Внимательно изучите свое рабочее место, решите, сколько гнезд для розеток необходимо. Обычно для подключения компьютера с периферическими устройствами плюс лампы и акустической системы требуется сетевой фильтр с семью-восемью разъемами. Сегодня предлагаются сетевые фильтры с разъемами подключения для европейских, российских, американских вилок. Для кухни можно использовать сетевой фильтр с меньшим количеством гнезд.

Обращаем внимание на производителя

Китайская продукция уже завоевала конкретную репутацию во всем мире. Поэтому при покупке недорого сетевого фильтра уточните производителя. Внешне отличить китайское изделие от европейского довольно сложно. Выбирайте продавца, который уже давно работает с проверенными поставщиками. Не стоит приобретать удлинитель или сетевой фильтр в ларьках и переходах. Там вы качественную продукцию для безопасности своей дорогостоящей техники не приобретете. Наличие паспорта говорит о том, что сетевой фильтр имеет «надежные тылы». Из паспорта сетевого фильтра можно узнать более подробную информацию. Но нас в первую очередь интересует наличие варистора для защиты от скачков энергии и импульсных помех, конденсатора, подавляющего помехи, симметричного дросселя, который оградит от высокочастотных помех, плавкого предохранителя, для устранения опасных сбоев в работе сети.

При подключении более простых устройств, таких как кухонный чайник или фумигатор, достаточно использовать тройники или удлинители. Тройники и переходники дают возможность увеличить количество разъемов подключения. Электровилки могут подключаться к отечественным розеткам через данное устройство. При этом гнезд не обязательно должно быть три, их может быть два, четыре. Но помним о том, что удлинители и тройники подходят для той техники, которая не требовательна к параметрам электропитания, а также не представляет высокой ценности для хозяев. Дорогостоящие приборы необходимо устанавливать и подключать с помощью сетевого фильтра, который желательно дополнить источником бесперебойного питания.

К зарекомендовавшим себя на рынке производителям сетевых фильтров можно отнести APC, Sven, ZIS, Arcotronics, Power Cube, Defender, AXON, IsoTek. При покупке следите за тем, чтобы параметр ослабления импульсных помех был как можно выше. Учитывайте суммарную мощность нагрузки на устройство. Многие функциональные фильтры состоят всего лишь из варистора и LC фильтра. Именно варистор защищает включенные в фильтр приборы. Порой он способен принимать на себя силу тока в тысячу ампер. При возникновении в сети питания импульса высокого напряжения (порой этот скачок достигает 6000 В) сопротивление варистора уменьшается. Это позволяет варистору принимать на себя основной удар. Электрическая энергия трансформируется в тепловую, и приборы оказываются защищены.

Кратко о возможных вариантах коммутации

Электромонтажники пользуются различными приемами соединения проводников — от простейшей изолированной скрутки до обжима специальными гильзами.

Некоторые процедуры требуют дополнительных расходных материалов и специальных инструментов, другие выполняются вручную.

Вопрос о выборе наиболее надежных способов соединения стал актуальным, когда увеличилась нагрузка на домашнюю сеть — появилось множество мощных приборов, соответственно, ужесточились требования к применению проводников и электроустановок.

Точки соединения проводов — наиболее уязвимые места в цепи. Если контакты подключены неправильно, со временем происходит перегрев и искрение, провода могут оплавиться, вспыхнуть и причинить вред человеку и имуществу

Факторы, влияющие на выбор способа:

  • суммарное сечение проводников;
  • тип и способ изоляции кабелей;
  • материал, из которого изготовлены провода;
  • назначение коммутационного узла;
  • внешние условия подключения;
  • степень подвижности соединения и пр.

Монтажник на месте определяет, как он произведет коммутацию, с учетом перечисленных факторов. Многое зависит от его навыков пользоваться специальным инструментом (паяльником, сварочным аппаратом, обжимными клещами) и материалами, которые есть под рукой.

Однако профессионалы всегда имеют при себе монтажный комплект и используют способы, рекомендуемые нормами ГОСТ и ПУЭ.

Сегодня можно столкнуться с самыми разными вариантами соединения проводов:

Галерея изображений

Фото из

Самый старый способ, который можно было использовать для сборки цепей с невысокой нагрузкой. Требует минимума времени, а из материалов — только моток изоленты. Скрутка считается слабым соединением

Выполняется для увеличения надежности скрученных проводников. Для проведения пайки необходим припой, флюс и специальный электроинструмент — паяльник. Отличается трудоемкостью и подходит на для всех видов соединений

Контактным разогревом скрученные проводники превращают в единый монолит. Минусы — использование сварочного инверторного аппарата, трудоемкость. Необходимы специальные навыки и квалификация

Пластиковые изделия для соединения только пары проводниковых жил. Провода закрепляются в корпусе коробки винтами. Способ популярный, экономичный, но подходит не для всех типов проводов

Для коммутации двух проводников потребуется болт с гайкой и три шайбы, которые устанавливаются между жилами и с обеих сторон. Минусы — большой объем, требуется много изоляции, соединение со временем может «разболтаться»

Коммутация происходит не за счет затягивания винтов, а пружинным соединением. Общеизвестным примером такого вида клемм стали изделия Wago, обеспечивающее надежность и возможность работы с несколькими проводниками сразу

Разноцветные изолирующие колпачки с пружинным устройством применяют для быстрой и экономичной коммутации проводников в распредкоробках, отличаются надежностью

Соединение, обжатое гильзой, считается одним из самых надежных, безопасных и эффективных, однако требует больше времени для монтажа, специального инструмента и навыков. Еще один минус — оно является неразъемным и не подлежит ремонту

Вариант #4 — клеммные коробки

Вариант #5 — болтовое соединение

Вариант #6 — пружинные клеммы

Вариант #7 — пластиковые колпачки

Вариант #8 — опрессовка гильзами

Согласно ПУЭ 2.1.21, простая скрутка в принципе не должна использоваться для коммутации. Разрешены только сварка, пайка, опрессовка и различные виды зажимных устройств.

Для выполнения пайки или сварки не всегда под рукой есть специальное оборудование, особенно, если работы выполняет любитель. Поэтому целесообразно рассмотреть способы, которые являются одновременно надежными и доступными.

Как заварить скрутку

Для хорошего контакта скрутку можно заварить графитовым электродом или газовой горелкой. Сварка горелкой не получила распространения из-за сложности и необходимости использовать баллоны с газом и кислородом, поэтому в этой статье рассказывается только об электросварке.

Электросварка производится с помощью графитового или угольного электрода. Графитовый электрод предпочтительнее. Он дешевле и обеспечивает лучшее качество сварки. Вместо покупного электрода можно использовать стержень из батарейки или щётку от электродвигателя. Медные электроды лучше не использовать. Они часто залипают.

Для сварки предварительно нужно сделать скрутку длиной 100 мм, чтобы готовая получилась около 50. Выступающие проволочки нужно подравнять. Для сварки лучше всего использовать инверторный сварочный аппарат с регулировкой силы тока. Если такого нет, то можно взять обычный трансформатор мощностью не меньше 600 Вт и напряжением 12–24 V.

Возле изоляции с помощью толстого медного зажима подключается «масса» или «минус». Если просто намотать провод на скрутку, то скрутка перегреется и расплавит изоляцию.

Перед началом сварки необходимо подобрать ток. Необходимый ток меняется в зависимости от количества и толщины проволоки, из которой состоит скрутка. Продолжительность сварки должна быть не более 2 секунд. При необходимости сварку можно повторить. Если всё было выполнено правильно, то на конце скрутки появится аккуратный шарик, припаянный ко всем проводам.

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

  • зачистить изоляцию на 4 см;
  • раскрутить проводники на 2 см;
  • соединить до стыка незакрученных жил;
  • закручиваются провода только пальцами;
  • затянуть скрутку можно при помощи плоскогубцев;
  • оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

  • обесточить дом или квартиру;
  • очистить проводки от изоляции на 4 см и более;
  • раскрутить проводки на 2 см;
  • соединить до стыка нераскрученные провода;
  • закрутить жилы пальцами;
  • затянуть скрутку плоскогубцами;
  • заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

  • надежность;
  • механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

  • зачистка изоляции;
  • зачистка проводов до чистого металла;
  • провода нужно скрутить и вставить в гильзу;
  • проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

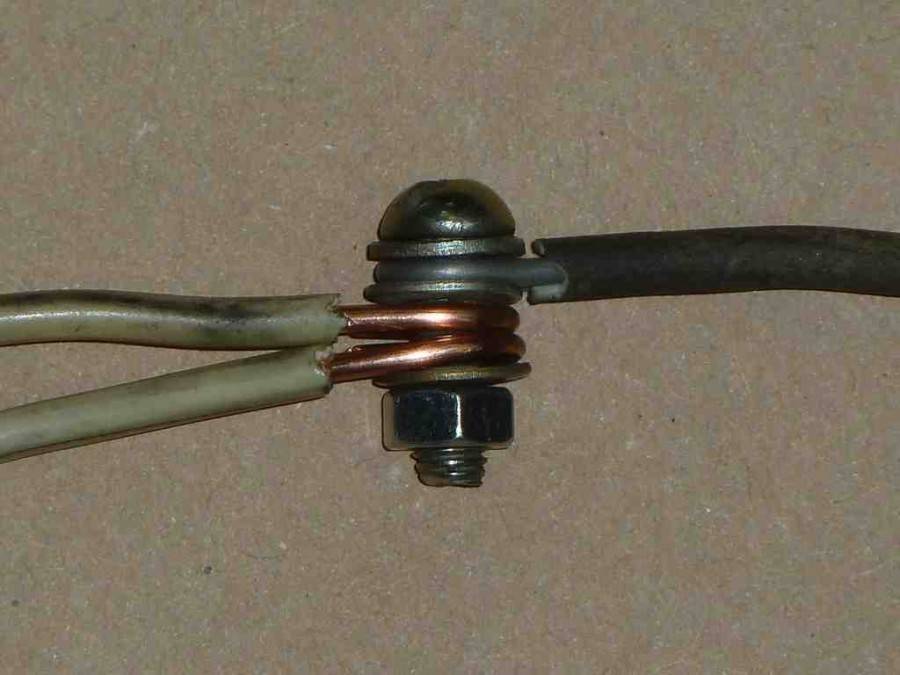

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

  • зачистка изоляции;
  • зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
  • на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
  • конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

  • зачистка изоляции на 5-7 мм;
  • удаление оксидной пленки;
  • установка проводников в гнезда друг напротив друга;
  • фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

  • ножевые и штыревые;
  • винтовые;
  • зажимные и самозажимные;
  • колпачковые;
  • ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

  • дешевые приборы обладают низким качеством;
  • соединить можно только 2 провода;
  • не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

  • С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
  • С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

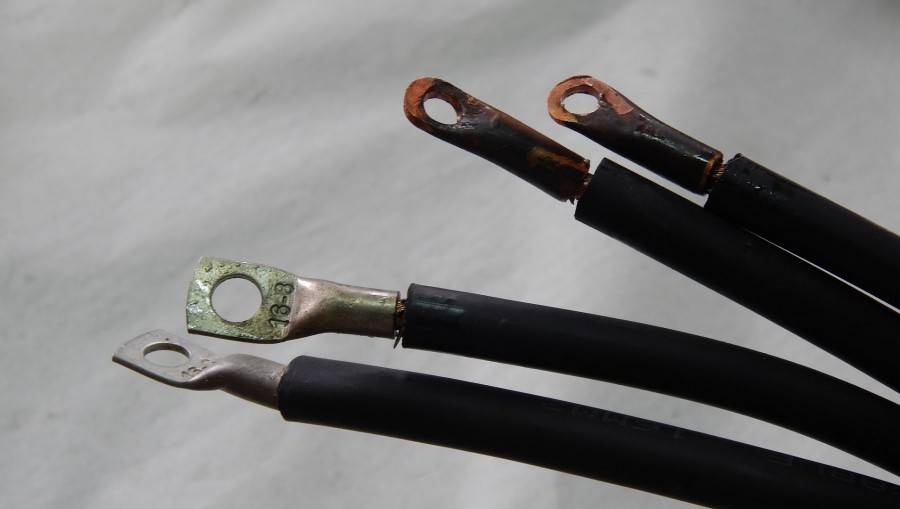

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

  • в первых соединение производится внутри изделия;
  • во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Соединение проводов клеммами

Так или иначе, а соединение проводов с помощью скруток со временем канут в лето. И их место займут те материалы и устройства, которые будут отвечать требованию современности и более профессионального подхода.

На сегодняшний день, все чаще стали использовать клеммы для подключения. Одна из приятных особенностей клемм, это быстрое соединение проводов разных металлов, что позволяет избежать прямого контакта между металлами.

Существующие требования к клеммам:

  • информация о допустимом напряжении;
  • информация о сечении жилы;
  • повышенная термоустойчивость;
  • надежная фиксация жилы провода;
  • устойчивость к коррозии.

Клеммы бывают: ножевыми, пружинными и винтовыми.

Ножевые клеммы в основном применяются для заземления или зануления. Они удобны тем, что не нужен электроинструмент, можно быстро подсоединить и разъединить контакт, а это экономия времени.

Пружинные клеммы получили большую популярность. К таким клеммам можно отнести продукцию компанию WAGO. Используя клеммы WAGO вы получите: простой и быстрый монтаж, надежное присоединение жил.

Винтовые клеммы (клеммные колодки) представляют собой корпусные ячейки, в каждой из которых находится металлическая трубка с винтами.

Монтажные работы с таким видом клемм проводить не сложно, понадобиться всего лишь отвертка для того, чтобы закрутить или открутить винт, который прижимает внутри трубки оголенную жилу.

Изоляция контактного соединения

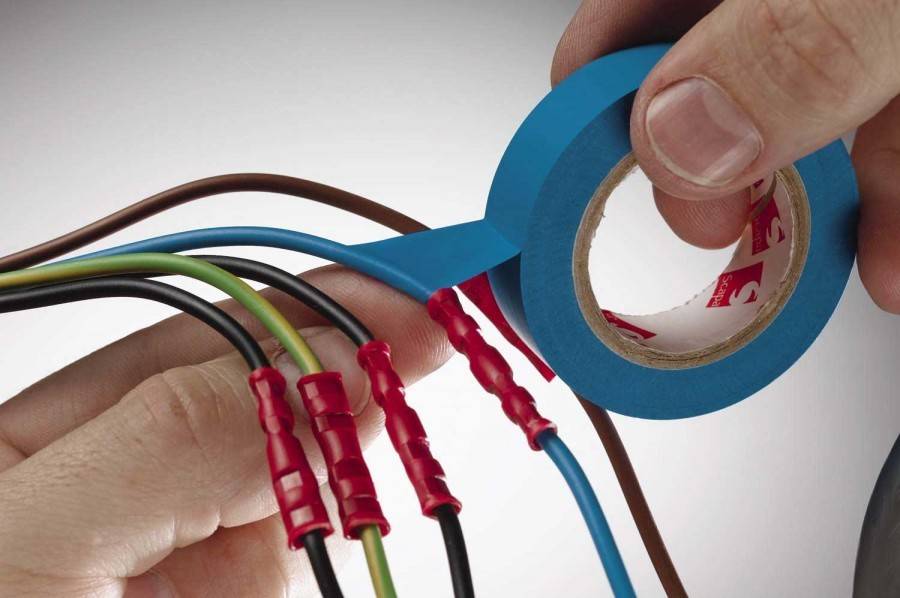

При изоляции с помощью изоляционной ленты считается, что только 3 слоя изоленты дают такое же качество изоляции как у заводской. При присоединении к болтовым контактам, расстояние от контакта до изоляции жилы должно быть в пределах 2 мм.

Наносить ПВХ, ХБ и многие другие виды изолент необходимо при температуре не ниже -10⁰С. А вот эксплуатация после высыхания клеящего раствора, у некоторых видов допускается и при более низких температурах.

С термоусадкой все намного проще. Длина трубки должна быть такой, чтобы она выступала не менее чем на 3 – 5 диаметров провода за пределы изолируемой поверхности.

Нагрев стоит выполнять, используя специальный фен. Иногда подойдет просто зажигалка, если температура плавления довольно низкая. Конец термоусадки должен выступать. Он разогревается и плющится пассатижами.

А как сделать опрессовку правильно вы можете узнать в нашей статье, получить несколько советов — как делать опрессовку проводов.

Статья на нашем сайте — electricity220.ru. Надеюсь информация была полезной и познавательной!

Источник

Обзор клеммников Wago и принцип их работы

Часто для подключения электрооборудования используют клеммники wago. Они идеально подходят для соединения проводов внутри распределительных коробок и щитов. Зажимами можно фиксировать как одножильные, так и многожильные провода. В зависимости от предназначения выпускается много разных серий, но все они подразделяются на изделия одноразового и многоразового использования.

Многоразовые клеммники

Серия 222 указывает на многоразовое использование зажима. Это означает, что провод можно вводить и изымать из гнезда. Чтобы зафиксировать или освободить жилу, достаточно провернуть оранжевый рычажок. С конца провода снимают 10 мм изоляции, поднимают рычажок и после ввода жилы в гнездо отпускают его. Пружинный механизм прочно зажмет любую жилу сечением до 4 мм2. Вот и все, соединение готово. Чтобы изъять проводник из гнезда, достаточно приподнять флажок и потянуть на себя жилу.

Одноразовые клеммники

Серия 773 указывает, что зажим ваго является одноразовым. Причем он предназначен только для одножильных проводов. Чтобы соединить многожильный провод, необходимо его предварительно опрессовать наконечником.

Одноразовые зажимы могут быть заполнены токопроводящей смазкой. Она не дает алюминиевым жилам окисляться. О наличии смазки можно узнать по черному корпусу зажима, но может быть и темно-серым.

Чтобы выполнить соединение, оголенный край провода с небольшим усилием вставляют внутрь гнезда зажима, где механизм автоматически закусывает его. Так как изделие считается одноразовым, на корпусе отсутствует рабочий рычажок.

Иногда умудряются из одноразовых зажимов извлекать жилу путем прокручивания с определенным усилием. Однако после таких действий зажимная пластина деформируется, что не дает гарантии качественного следующего соединения.

Дополнительные технологические операции

Так как ПУЭ запрещает выполнять одну лишь скрутку, а соединять разные материалы нельзя, то процесс скрутки должен заканчивается клеммником или пайкой. Чтобы сделать соединение надёжным, используются следующие технологические операции:

  • пайка;
  • сварка;
  • винтовые зажимы;
  • обжим в специальных пружинных устройствах;
  • опрессовка.

Пайка и сварка при соединении

Единственный недостаток этой операции — трудоёмкость работы. Для проведения пайки потребуется олово и флюс. При работе с медью в виде флюса используется канифоль, в то время как для алюминия применяются высокоактивные флюсы, содержащие олеиновую кислоту и йодид лития. Если для пайки меди хватает паяльника мощностью до 100 Вт, то алюминий сваривают с помощью газовой грелки, температура нагрева должна составлять 400— 500 градусов. Припой для меди используется свинцово-оловянный. А для алюминия с содержанием цинка.

Читать также: Недопустимые дефекты сварных швов

Сама технология проста, так как теплопроводность скрутки больше, чем припоя, то при расплавлении он переходит на место соединения, создавая тонкий слой. При пайке не допускается больших наплывов припоя, он должен располагаться равномерно по всей поверхности.

Применение винтовых зажимов

Винтовые зажимы в своём принципе действия подразумевают механическое сдавливание скрученных поверхностей при помощи болтового соединения. Для этого используются стальные колодки. Готовая скрутка или отдельные жилы провода укладывается под стальную шайбу и сжимаются вкручиванием винта. При этом прижим осуществляется как самой шайбой, так и только винтом. Первый способ лучше, так как поверхность соприкосновения больше.

Сама клеммная колодка выглядит в виде пластины на изоляторе с группой контактов. С помощью клеммных колодок соединяются как медные провода, так и алюминиевые, разного сечения.

Использование пружинных устройств

Позволяют осуществлять самое быстрое соединения без применения инструмента. Распространённое применение получили клеммники Wago. Они выпускаются не только разных размеров, но и под разное количество соединяемых проводов. С их помощью соединяются одножильные и многожильные провода разного сечения и вида. Провода объединяются как по отдельности, так и между собой. Для этого клеммники имеют защёлку-флажок, который позволяет уложить провод и зажать его внутри после защёлкивания. Или использовать приспособление в виде клипс.

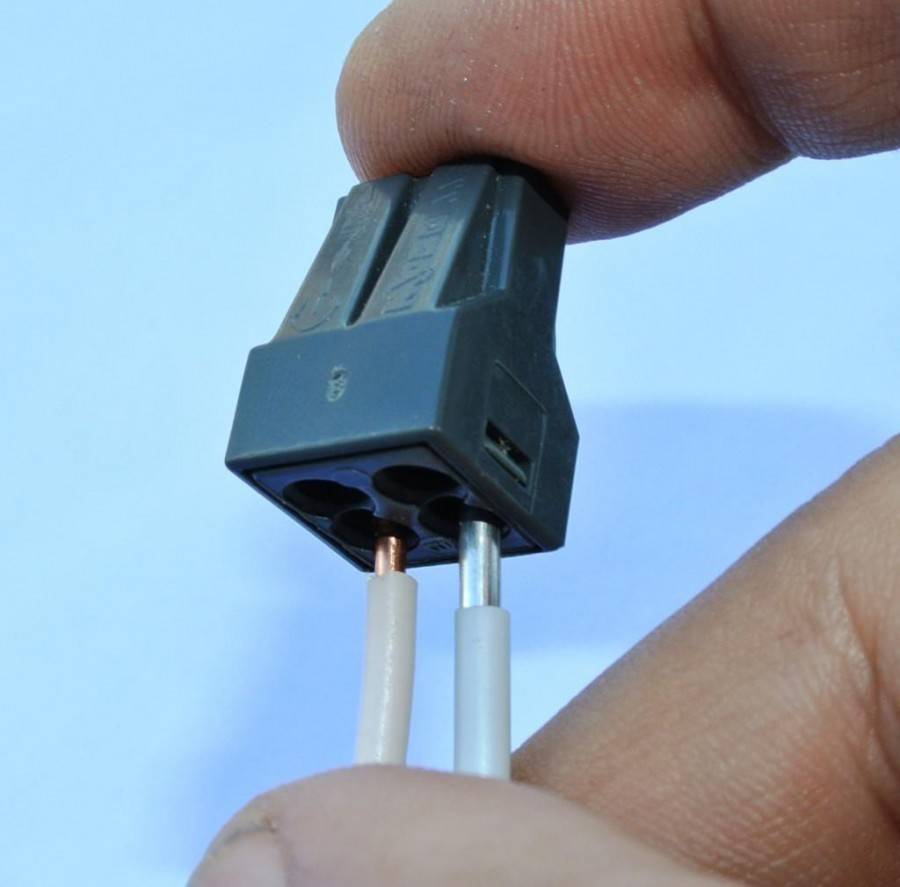

С помощью клеммы Wago можно соединять и алюминий с медью между собой. Но для этого используется специальная паста, предотвращающая доступ воздуха, а жилы проводов разводятся по отдельным ячейкам.

Опрессовка соединяемых шнуров

При необходимости соединить провода большого сечения используются наконечники (гильзы). Провода зачищаются и вставляются в гильзы, затем с помощью пресс-клещей происходит сжатие гильзы и провод обжимается. Такое соединение считается надёжным, но требует специализированного инструмента.

Своего рода опрессовкой считаются и соединительные изолирующие зажимы (СИЗ). После скрутки провода, в зависимости от диаметра, колпачки накручиваются сверху на соединение, поджимая контакт и изолируя его.

Последний завершающий этап после выполнения соединения — это тщательная его изоляция. В качестве изолятора используется диэлектрическая изолента или термотрубка. Изоляция должна быть больше на 2—3 см, чем само место соединения. Изоляция должна проводиться качественно, иначе существует возможность возникновения пробоя между проводами, что приведёт к короткому замыканию.

Каждый человек хотя бы раз сталкивался с необходимостью выполнить скручивание проводов. На первый взгляд, в этой работе нет никаких трудностей, но на самом деле это не совсем так.

Для того чтобы сделать эту работу качественно и безопасно, необходимо учитывать некоторые моменты, так как результатом неверного выполнения скрутки зачастую являются замыкания и возгорания

В этой статье мы расскажем как правильно скручивать провода и на чем необходимо заострить внимание

Краткое содержимое статьи:

Как соединить медные и алюминиевые провода без проблемных моментов?

Все знают, что существует две причины из-за чего это не рекомендуется:

Место соединения, может, сильно нагреться, и это считается очень опасным;

Но этого можно избежать, если использовать:

  • Клеммные колодки;
  • Способ основанный на применении Wago;
  • Соединение с помощью болтов;
  • Метод ответвительных зажимов — используются на открытом пространстве.

Вы должны уяснить лишь то, что правильное соединение проводов гарантирует надежное поступление напряжения к точкам его потребления. Но, если вы сделаете все правильно — это не гарантирует, что соединения будут надежными всегда, таким образом, можно лишь увеличить срок их эксплуатации. Иногда придется проводить ремонтные работы, поскольку нет ничего вечного.

Виды клеммников для соединения проводов

Соединение проводов клеммниками один из самых современных методов. Они активно вытесняют другие методы, о которых мы расскажем чуть ниже. Конструкция клемм позволяет не допускать контакта между алюминием и медью, поэтому исключено образование коррозии. Также некоторые заполнены гелем от коррозии, который дает дополнительную защиту.

Все клеммы, которые выпускаются на данный момент можно разделить на два вида: электротехнические и электрические. Разница между ними только в нагрузке тока, хоть она и минимальная, ее следует учитывать при выборе клемм.

Виды клеммников для соединения проводов:

1. Ножевые.

Их еще называют «ножны». Чаще всего встречаются в схемах бытовых приборов. Не предназначены для соединения силовой электрической разводки, поэтому вы не встретите их в квартирных электрических щитках. Скрепляют их, вставляя друг в друга.

Отличительной особенностью является то, что нет необходимости зачищать проводник. Монтаж не требует много времени и дополнительных инструментов.

2. Кольцевые.

Такой вид клемм используется при винтовых соединениях. Они представлены двумя группами: с замкнутым кольцом и с разорванным контуром вилочного типа. Применяются в электротехнике.

3. Штыревые.

Такие клеммы применяются в электрических цепях. Клеммы полностью изолированы и состоят из двух элементов – вилки и розетки.

Многоразовые клеммники Wago легки в монтаже, нужно зачищенный провод поместить отверстие клеммы и закрыть защелку.

Еще одним преимуществом клемм Wago является то, что они не требуют дополнительных инструментов при проведении электромонтажных работ.

Источник

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
