Схемы и способы подключения солнечных батарей: как правильно провести монтаж солнечной панели

Где установить?

Чтобы использование системы было эффективным, требуется правильно выбрать место, где она будет устанавливаться. В основном – это кровля здания, металлочерепица, профнастил, шифер и т. д. При этом нужно учесть такие особенности:

  • Затененность. Это важнейший момент, так как от того будут ли панели в тени других зданий, деревьев будет зависеть их продуктивность, а значит, и количество вырабатываемой электроэнергии. Монтаж в затененном месте может привести к ускоренному изнашиванию, то есть система просто не успеет окупиться.
  • Ориентация. Правило – направить каждую панель в сторону солнца. На каждую должно попадать максимально возможное количество солнечных лучей.
  • Уклон. Этот параметр зависит от региона проживания. Эксперты дают совет, что угол наклона должен равняться широте. Крепление подбирается такое, чтобы была возможность корректировать угол наклона, делать это нужно в зависимости от времени года: летом угол увеличивать, зимой – уменьшать.
  • Доступность для обслуживания. В особом уходе солнечные батареи не нуждаются, но по мере эксплуатации в теплое время года на панелях образуется слой грязи и пыли, зимой снега. В результате происходит снижение продуктивности. Чтобы этого не допустить, требуется очищать от такого налета.

Важно! Батареи зачастую весят не очень много, поэтому значительного увеличения веса конструкции не будет

Монтаж солнечных панелей и вспомогательного электрооборудования

Монтаж электрооборудования гелиостанции производится медным проводом. Сечение медного провода для одной панели стоит выбирать не менее 2,5 мм2. Это обусловлено тем, что нормальная плотность тока в медном проводнике 5 ампер на 1 мм2. То есть при сечении 2,5 мм2 допустимый ток будет составлять 12,5 А.

При этом ток короткого замыкания панели RZMP-130-T мощностью 145 Вт составляет всего 8,5 А. При объединении нескольких панелей с параллельным подключением сечение общего выходного кабеля должно подбираться исходя из максимального суммарного тока всех панелей по вышеописанной концепции (5 А на 1 мм2).

В продаже есть разнообразные кабели для подключения солнечных батарей. Их отличительная особенность в том, что внешняя изоляция кабеля подверглась специальной обработке и имеет повышенную стойкость к ультрафиолетовому излучению. Покупать такие кабели необязательно. Солнечные батареи можно подключить кабелем с обычной ПВХ-изоляцией, но проложить его в гофрированном рукаве, который предназначен для прокладки внешней проводки. Такой вариант обойдется на 30–40% дешевле.

Контроллер заряда АКБ и инвертор необходимо разместить в сухом помещении с комнатной температурой, например, в кладовке или прихожей. Размещать это оборудование вне помещения нецелесообразно, так как электронные узлы аппаратуры не должны подвергаться значительным колебаниям температуры и влажности. Саму аккумуляторную батарею можно разместить вместе с электроникой.

Если вы решили использовать кислотные или щелочные аккумуляторы, то следует их разместить в хорошо проветриваемом нежилом помещении, так как при их эксплуатации выделяются вредные для здоровья испарения электролита. Кроме того, в помещении с аккумуляторами не должно быть источников искровой и огневой опасности, так как выделяющиеся кислород и водород в плохо проветриваемых помещениях могут образовать взрывоопасную смесь.

Солнечная панель может устанавливаться двумя способами:

  • неподвижная установка предполагает стационарное размещение панелей на крыше дома или на кронштейне, закрепленном на стене или фундаменте. При этом панели должны быть направлены на юг, горизонтальный наклон панелей должен составлять угол, равный широте местности плюс 15°. Широту вашего местоположения можно определить, например, по показаниям GPS-навигатора или в сервисе Google Maps;
  • подвижная установка панелей производится на траверсу, которая способна поворачиваться азимутально (в направлении движения солнца вдоль горизонта) и зенитально, наклоняя панели для того, чтобы солнечные лучи падали на них перпендикулярно. Такая система установки позволяет увеличить КПД используемых солнечных батарей, но требует дополнительных ощутимых финансовых затрат на конструкцию траверсы, приводные двигатели и систему для их управления.

Основы и состав солнечных станций

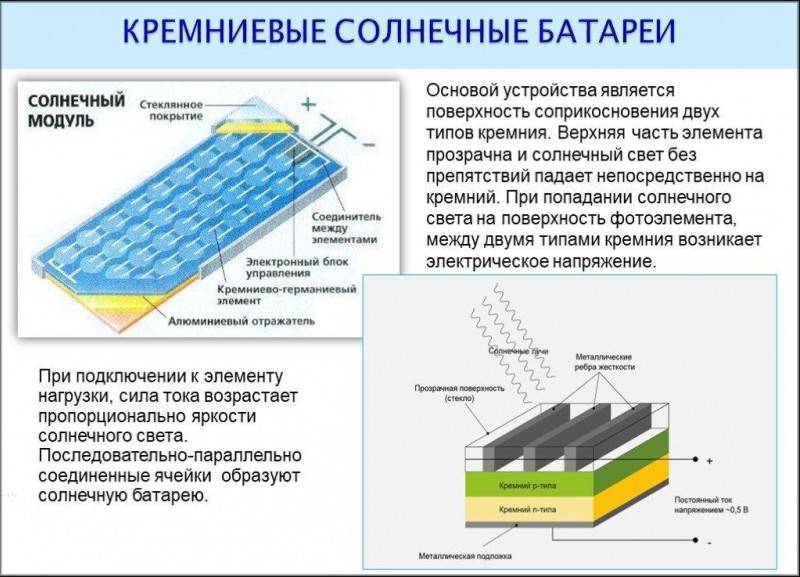

Назначение гелиопанелей — сбор и концентрация (притягивание) на себе солнечного света (ультрафиолета), преобразование его через контроллеры, инвертор в электричество и подача его через аккумуляторные батареи или напрямую в сеть 220 В (или 380 В) дома.

Излишки электричества можно продавать. Одно из преимуществ системы — полная автономность, автоматичность. Недостаток — зависимость от погоды, климата, затенения.

Стандартная цель пользователя — подобрать элементы так, чтобы они окупились за наименьший срок. Поэтому очень важна правильная сборка — от нее зависит эффективность оснащения.

Как соединить солнечные панели?

Схема подключения солнечных батарей для подготовленного человека не представляет заметной сложности, но для неопытных пользователей необходимы некоторые разъяснения. Необходимо знать, как производится соединение солнечных панелей между собой, как выполняется подключение солнечных батарей к остальным приборам, входящим в состав комплекта. Существуют разные варианты соединения, которые используются для получения определенных параметров выходного тока и напряжения. Схема подключения солнечных батарей загородного дома представляет собой систему соединения всех компонентов, которые, в свою очередь, так же соединяются друг с другом определенным образом. Например, необходимо знать, как соединить солнечные панели — параллельно или последовательно. Кроме того, надо выбрать тот или иной способ соединения в батарею аккумуляторов.

Схема устройства солнечной электростанции

Перед тем, как подключить солнечную батарею, необходимо выяснить ее конфигурацию. В состав солнечной электростанции, помимо солнечных модулей, входит комплект оборудования, включающий следующие приборы и устройства:

  • контроллер заряда
  • аккумуляторные батареи (АКБ)
  • инвертор
  • коммутационные приспособления, предохранители

Контроллер выполняет диспетчерские функции, переключая систему либо в режим заряда АКБ, либо на подачу питания потребителей. Аккумуляторы получают заряд и накапливают его, отдавая энергию по мере необходимости. Если напряжение батарей достигло 14 В, контроллер прекратит процесс, иначе от перезаряда АКБ выйдут из строя. Инвертор — прибор, преобразующий постоянный ток в переменный и повышающий напряжение до стандартных значений.

Как правило, весь комплект используется в полном составе. Однако, существуют и другие, упрощенные варианты комплектации. В отдельных случаях потребители, питающиеся от постоянного тока, подключают напрямую к модулям. Это возможно только в дневное время, поэтому встречается лишь у специализированных устройств.

Также есть осветительные системы на солнечных батареях, которые не нуждаются в инверторах и работают на прямом питании от аккумуляторов. Иногда из комплекта исключают инвертор, если напряжение нагрузки не превышает 12 В постоянного тока. Этот вариант также встречается не часто и используется по возможности.

Пайка и сборка панелей

Для питания потребителей используют определенное количество модулей, которые соединяются в том или ином порядке. Сначала разрабатывается схема подключения солнечных панелей, которая позволяет получить от них максимальную эффективность.

Параллельно или последовательно?

  • Параллельное соединение увеличит силу тока (и мощность), оставляя напряжение неизменным.
  • Последовательное соединение солнечных панелей повысит напряжение до 24 В, если соединить 2 модуля. Больше не делают, так как для аккумуляторов есть только 2 допустимых варианта — либо 12, либо 24 В.

Поэтому приходится комбинировать, добиваясь, чтобы схема подключения солнечной батареи к аккумулятору давала наиболее удачный результат.

Контактный отсек

Кроме того, надо иметь четкое представление, как соединить солнечные батареи между собой. Все модули оснащены специальным контактным отсеком, размещенным на задней стороне. Он устроен очень просто — два резьбовых зажима, отмеченные знаками «+» и «-». Пайка как таковая не требуется, поскольку монтаж производят в сложных условиях, где работа с паяльником не всегда возможна. Однако, если есть возможность сделать контакт более надежным и защитить его от окисления, никаких противопоказаний нет.

Тип провода

Для соединения обычно используют одножильный медный провод сечением 4 мм2

Важно, чтобы его изоляция была устойчива к воздействию ультрафиолета. Если этого нет, производят укладку проводов в защитный гофрированный рукав

Расположения модулей

Во время соединения следует учитывать способ расположения модулей. Если они развернуты под одинаковым углом к солнцу, то все будут работать в одинаковом режиме. Однако, иногда приходится устанавливать разнонаправленные панели. Это бывает вызвано особенным устройством крыши, или желанием обеспечить более равномерную подачу питания в течение дня.

Этапы подключения панелей к оборудованию СЭС

Подключение солнечных панелей представляет собой поэтапный процесс, который может быть выполнен в разном порядке. Обычно производят соединение модулей между собой, затем собирают комплект оборудования и аккумуляторы, после чего панели подключают к приборам. Это удобный и безопасный вариант, позволяющий проверить правильность соединения всех элементов перед подачей напряжения. Рассмотрим эти этапы внимательнее:

К аккумулятору

Разберемся, как подключить солнечную батарею к аккумулятору.

Поэтому между фотоэлектрическими элементами и батареями обязательно устанавливают контроллер, обеспечивающий штатный режим зарядки и отдачи энергии. Кроме того, на выходе контроллера обычно устанавливают инвертор, чтобы иметь возможность преобразования накопленной энергии в стандартное напряжение 220 В 50 Гц. Это наиболее удачная и эффективная схема, которая позволяет батареям отдавать или получать заряд в оптимальном режиме и не превышать свои возможности.

Перед тем, как подключить солнечную панель к аккумулятору, необходимо проверить параметры всех компонентов системы и убедиться в их соответствии. В противном случае результатом может стать потеря одного или нескольких приборов.

Иногда используется упрощенная схема подключения модулей без контроллера. Этот вариант применяется в условиях, когда ток от панелей заведомо не сможет создать перезаряд аккумуляторов. Обычно такой способ применяют:

  • в регионах с коротким световым днем
  • низким положением солнца над горизонтом
  • маломощными солнечными панелями, не способными обеспечить избыточный заряд АКБ

При использовании этого метода необходимо обезопасить комплекс, установив защитный диод. Он ставится как можно ближе к аккумуляторам и защищает их от короткого замыкания. Панелям оно не страшно, но для АКБ это весьма опасно. Кроме того, при расплавлении проводов сможет начаться пожар, что создает опасность для всего дома и людей. Поэтому обеспечить надежную защиту — первоочередная задача владельца, решение которой должно быть выполнено до ввода комплекта в эксплуатацию.

К контроллеру

Второй способ часто используется владельцами частных или загородных домов для создания низковольтной осветительной сети. Они приобретают недорогой контроллер и подключают к нему солнечные панели. Устройство компактное, по размерам соотносимо с книгой средних размеров. Оно оснащено тремя парами контактов на лицевой панели. К первой паре контактов подключают солнечные модули, к другой — присоединяют АКБ, а к третей — освещение или другие низковольтные приборы потребления.

Сначала на первую пару клемм подают напряжение 12 или 24 В от аккумуляторов. Это проверочный этап, он нужен для определения работоспособности контроллера. Если прибор верно определил величину заряда батарей, приступают к подключению.

К третьей паре контактов присоединяют низковольтные светильники или иные приборы потребления, питающиеся от 12 (24) В постоянного тока. Больше ни с чем соединять такой комплект нельзя. Если необходимо обеспечить питанием бытовую технику, надо собирать полнофункциональный комплект оборудования — частную СЭС.

К инвертору

Рассмотрим, как подключить солнечную панель к инвертору.

Сам процесс никакой сложности не составляет. В комплекте с инвертором идут два провода, обычно черного и красного цвета («-» и «+»). На одном конце каждого провода есть специальный штекер, на другом — зажим типа «крокодил» для присоединения к клеммам аккумулятора. Провода согласно цветовой индикации присоединяют к инвертору, затем подключают к аккумулятору.

Места для установки

При выборе места расположения солнечных батарей стоит учесть несколько важных критериев. Только потом можно определить, где лучше всего расположить модули на участке, чтобы она давали наилучший эффект. Основные рекомендации таковы:

  1. Для северного полушария нужно ориентировать солнечные батареи в южную сторону, для южного – наоборот. Это идеальное положение, но если нет возможности расположить уклон строго на юг, подойдет юго-восток или юго-запад.
  2. Наклон также нужно подбирать в зависимости от региона. Самый простой вариант, который советуют специалисты – угол наклона должен быть примерно равен широте, на которой расположен дом. Например, Москва находится на 55 широте, но до такого угла поднять модули получается не всегда, поэтому берется максимально возможное значение.
  3. Ставить солнечные батареи можно только там, где нет тени. Если поверхность затененная, то эффективность работы будет низкой. Деревья и другие растения можно убрать, но если мешают строения, то решить проблему не получится.
  4. Выбирать вариант, который удобен в обслуживании. Сами батареи не нуждаются в особом уходе, но несколько раз за сезон поверхность нужно мыть. От пыли и загрязнений эффективность снижается. Также надо обеспечить доступ ко всем соединениям и модулям, их тоже надо периодически проверять.
  5. Учитывать допустимую нагрузку на крышу, если система будет располагаться там. Чаще всего проблем не возникает, так как батареи весят немного, но если стропильная система старая, а кровля не очень надежная, нужно или переделать ее, или укрепить.

Для установки выбирать скаты с южной стороны, которые не затеняются.

Есть несколько вариантов монтажа панелей, каждый из них имеет свои особенности. Лучше заранее продумать этот момент и оценить сложность реализации выбранной технологии. Используйте тот способ, который требует меньше усилий и затрат. Основные методы таковы:

  1. Установка солнечных панелей на скатной крыше дома или другой постройки. Самое распространенное решение, которое позволяет сэкономить место и снижает вероятность случайного повреждения. При этом электричество поступает сразу в здание, что повышает эффективность системы. Для всех видов кровли есть готовый крепеж, поэтому с монтажом проблем не возникнет.

  2. Плоские крыши. Встречаются реже, но если нужно установить солнечные батареи на такой поверхности, чаще всего делается каркас, чтобы обеспечить хотя бы небольшой угол наклона. Это повысит эффективность системы и упростит ее обслуживание.
  3. Установка на стене – вариант, который используют редко из-за сложности монтажа и большой площади элементов. В этом случае надо предварительно сделать несущую систему, а на нее крепить солнечные батареи.
  4. При расположении модулей на земле обычно делается каркас с подходящим углом и они устанавливаются в несколько рядов. В таком случае можно сделать систему как неподвижной, так и поворотной, чтобы подстраиваться под солнце, это увеличит эффективность выработки электроэнергии.

Место для инвертора

Это оборудование преобразует постоянный ток от солнечных батарей в переменный, который используют все бытовые приборы. Подбирать его следует исходя их характеристик панелей. Все рассчитывается в проекте, поэтому надо купить вариант с нужными характеристиками. При выборе места стоит учесть следующее:

  1. Чем ближе преобразователь к источнику тока, тем меньше теряется энергии при передаче и тем эффективнее работает система. Поэтому по возможности его следует располагать как можно ближе к точке подключения.
  2. При установке панелей на крыше или стене дома без использования аккумуляторов лучше всего ставить инвертор на чердаке. Температура там подходит для оборудования, место лучше подготовить заранее, обеспечить хорошую вентиляцию, чтобы исключить перегрев летом.
  3. Обеспечить удобство обслуживания преобразователя. Не ставить его в местах с ограниченным доступом, так как время от времени нужно чистить корпус от пыли и проверять соединения. Чтобы постоянно не контролировать показания, лучше выбирать модели с беспроводным модулем, чтобы данные передавались в интернет и можно было смотреть их через смартфон или компьютер.

Многие модели инверторов можно крепить на стене.

Главное – не ставить оборудование слишком далеко и защитить его от неблагоприятных воздействий. Соблюдать рекомендации производителя по установке, чтобы исключить любые проблемы.

Где лучше установить панели?

Первое, что необходимо сделать перед тем, как установить и подключить солнечную батарею – определиться с местом размещения агрегата.


Для установки фотоэлектрических модулей удобно использовать стационарные конструкции, выполненные из металлических профилей, либо же более модернизированные поворотные аналоги

Солнечные батареи можно размещать практически в любой хорошо освещаемой точке:

  • на крыше загородного коттеджа;
  • на балконе многоквартирного дома;
  • на прилегающей к дому территории.

Главное – обеспечить необходимые условия для получения максимальной выработки электроэнергии. Одним из таковых является ориентация и угол наклона относительно горизонта. Так светопоглощающая поверхность агрегата должна быть направлена в южную сторону.

В идеале солнечные лучи должны падать на нее под 90°. Чтобы добиться этого эффекта, необходимо подобрать оптимальный угол уклона в зависимости от климатических условий региона. Для каждого региона этот показатель свой.


Чтобы обеспечить максимальную производительность солнечных батарей, угол наклона устройств рекомендуется менять 2-4 раза в год: 18 апреля, 24 августа, 7 октября и 5 марта

К примеру, в московском регионе угол наклона размещения поверхности солнечных батарей для летних месяцев составляет 15-20°, а в зимние месяцы изменяется до отметки в 60-70°.

Галерея изображений

Фото из

Самое популярное место для установки солнечных батарей

Расположение на вращающихся подставках

Крепление солнечных батарей на фасаде

Солнечные батареи на ограждении мансарды

При размещении солнечных батарей на прилегающей к дому территории, панели лучше приподнять над поверхностью почвы как минимум на полметра – на случай выпадения большого количества снега. Такое решение правильно и в том плане, что обеспечивает достаточное расстояние для циркуляции воздуха.

Стоит помнить, что даже небольшая тень пагубно влияет на выработку электричества агрегатом. Панели нужно размещать лишь в местах, которые не подвержены даже малейшему затенению.


Некоторые «умельцы» с целью защиты батарей устанавливают сверху панелей дополнительное стекло, но даже при видимой прозрачности стеклянная прослойка способна снизить КПД панелей на 30%

Существует несколько способов фиксации панелей:

  • посредством задействования прижимных фиксаторов;
  • путем болтового соединения через сквозные отверстия, расположенные в нижней части рамки.

Опорная конструкция должна быть выполнена из корозионностойких материалов. Независимо от способа монтажа в конструкцию панелей нельзя самостоятельно вносить изменения и просверливать дополнительные отверстии.

Задача домовладельца – поддерживать панели в чистом виде. Скопления на экране пыли, снега и птичьего помета как минимум на 10% уменьшает количество электроэнергии, произведенной системой.

Схема подключения солнечной батареи

Перед ее подключением вам обязательно необходимо определиться из чего она состоит. К основным элементам устройства относят:

  1. Специальные батареи, которые будут поглощать свет. Эти устройства позволяют преобразить свет в электрическую энергию.
  2. Контроллер заряда. Это устройство будет следить за уровнем заряда в аккумуляторах. Если они будут заряжены, тогда контроллер просто отключит заряд. Если заряд начнет падать, тогда контроллер возобновит свою работу.
  3. Аккумулятор. Это устройство будет наполняться сгенерированной энергией.
  4. Инвертор. Это устройство способно преобразовывать заряд. На выходе вы сможете получить 220 Вольт.

Если вы желаете воспользоваться простым вариантом подключения, тогда схема подключения солнечных батарей к контроллеру, аккумулятору, инвертору и нагрузке будет выглядеть следующим образом:

Как видите, эта схема считается достаточно простой. Выполнить ее может практически каждый. Во время подключения конструкции вам необходимо будет соблюдать полярность. Если вы желаете использовать электроэнергию солнца и стационарную сеть дома, тогда схема подключения солнечных батарей будет выглядеть следующим образом:

Теперь мы расскажем, как правильно соединить панели солнечной батареи между собой. Благодаря этому ваша конструкция прослужит длительное время. Если вам будет интересно, тогда можете прочесть про схему подключения реле напряжения.

Если вы желаете подключить одну панель, тогда у вас не возникнет никаких вопросов. Если необходимо выполнить подключение нескольких солнечных батарей, тогда необходимо воспользоваться одной из следующих схем соединения солнечных панелей:

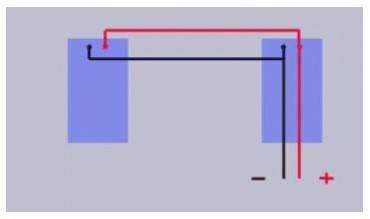

Параллельная. Если вы планируете использовать этот способ, тогда вам необходимо будет соединить одноименные клеммы друг с другом. В результате этого напряжение останется прежним.

Последовательная. Здесь плюс первой панели вам необходимо будет подключить к минусу второй. Этот процесс считается достаточно простым, но вам необходимо помнить, что на выходе вы сможете получить 24 Вольта.

Смешанная. Эта схема подключения солнечных панелей позволяет соединять между собою несколько групп батарей. Все устройства внутри группы вам необходимо будет подключать параллельно. Затем провести соединение можно будет последовательно. На схеме ниже вы сможете наглядно увидеть этот процесс.

При необходимости вы можете посмотреть видео, которое размещено ниже. Оно позволит наглядно увидеть весь процесс подключения.

Это вся информация, которую мы хотели предоставить вашему вниманию о схеме подключения солнечных батарей загородного дома к электрической сети переменного тока. Как видите, разводку проводов сможет выполнить даже начинающий электрик. Надеемся, что наша информация будет полезной.

Рекомендуем прочесть: схема электропроводки в частном доме.

Схема устройства солнечной электростанции

Рассмотрим, как устроена и работает гелиосистема для загородного дома. Главное ее назначение – преобразовать энергию солнца в электричество 220 В, которое является основным источником питания для домашних электроприборов.

Основные части, из которых состоит СЭС:

  1. Батареи (панели), преобразующие солнечное излучение в ток постоянного напряжения.
  2. Контроллер, регулирующий заряд АКБ.
  3. Блок аккумуляторных батарей.
  4. Инвертор, преобразующий напряжение АКБ в 220 В.

Конструкция батареи продумана таким образом, что позволяет оборудованию функционировать в различных погодных условиях, при температуре от -35ºС до +80ºС.

Выходит, что правильно установленные панели будут работать с одинаковой производительностью и зимой, и летом, но при одном условии – в ясную погоду, когда солнце отдает максимальное количество тепла. В пасмурную эффективность работы резко снижается.

Эффективность СЭС в средних широтах велика, но не настолько, чтобы полностью обеспечивать электричеством большие дома. Чаще гелиосистема рассматривается как дополнительный или резервный источник электроэнергии

Вес одной батареи на 300 Вт равен 20 кг. Чаще всего панели монтируют на крышу, фасад или специальные стойки, установленные рядом с домом. Необходимые условия: разворот плоскости в сторону солнца и оптимальный наклон (в среднем 45° к поверхности земли), обеспечивающий перпендикулярное падение солнечных лучей.

При возможности устанавливают трекер, отслеживающий движение солнца и регулирующий положение панелей.

Верхняя плоскость батарей защищена закаленным противоударным стеклом, которое легко выдерживает удары града или тяжелые снежные наносы. Однако необходимо следить за целостностью покрытия, иначе поврежденные кремниевые пластины (фотоэлементы) перестанут работать

Контроллер выполняет насколько функций. Кроме основной – автоматической регулировки заряда АКБ, он контролирует подачу энергии от солнечных батарей, предохраняя тем самым аккумулятор от полной разрядки. При полном заряде контроллер автоматически отключает АКБ от системы. Современные устройства оборудованы панелью управления с дисплеем, показывающим напряжение батарей.

Для самодельных гелиосистем лучшим выбором являются гелевые аккумуляторы, отличающиеся сроком бесперебойного функционирования 10-12 лет. После 10-летней работы их емкость уменьшается примерно на 15-25 %. Это необслуживаемые и абсолютно безопасные устройства, не выделяющие вредных веществ.

Зимой или в пасмурную погоду панели также продолжают работать (если их регулярно очищать от снега), но выработка энергии снижается в 5-10 раз

Задача инвертеров — преобразовывать постоянное напряжение от АКБ в переменное напряжение 220 В. Они отличаются такими техническими характеристиками, как мощность и качество получаемого напряжения. Синусовое оборудование способно обслуживать наиболее «капризные» к качеству тока приборы – компрессоры, бытовую электронику.

Обзор бытовой СЭС:

Галерея изображений

Фото из

Солнечные панели – батареи с фотоэлементами

Контроллер для регулировки заряда АКБ

Блок гелевых аккумуляторных батарей

Инвертор – преобразователь напряжения в 220 В

Стоит знать, что бытовые электростанции способны обслуживать постоянно работающий холодильник, периодически запускаемый погружной насос, телевизор, систему освещения. Чтобы обеспечить энергией функционирование котла или даже микроволновки, потребуется более мощное и очень дорогое оборудование.

Простейшая схема солнечной электростанции, включающая главные составные элементы. Каждый из них выполняет свою функцию, без которой работа СЭС невозможна

Существуют и другие, более сложные схемы, однако данное решение является универсальным и наиболее востребованным в быту.

Это интересно: Схема подключения розетки на 380 Вольт — разбираем досконально

Параллельное соединение солнечных панелей

Данная схема подходит для тех случаев, когда необходимо оставить напряжение на одном уровне, но повысить мощность солнечного PV-массива. Приведем пример на двух солнечных панелях мощность 100В с напряжением 12В. Соединение происходит путем подключения положительных соединений в одну группу, а отрицательных выводов – во вторую группу. Такими образом, напряжение остается прежним 12В, а мощность возрастает до 200 Вт.

Рисунок 1. Параллельное соединение солнечных панелей (12В 200Вт).

Последовательное соединение солнечных панелей

Последовательное соединение применяется в тех ситуациях, когда необходимо поднять уровень напряжения, но зафиксировать мощность на одном уровне. На схеме отражено соединение двух солнечных панелей мощностью 100Вт с напряжением 12В, когда в итоге получаем солнечный PV-массив 24В 100Вт.

Рисунок 2. Последовательное соединение солнечных панелей (24В 100Вт).

Параллельно-последовательное соединение солнечных панелей

Более сложной схемой соединения солнечных батарей будет параллельно-последовательный тип. Зачастую подобная схема применяется для относительно мощных солнечных массивов. Применение этой схемы дает возможность как поднять номинальное напряжение соединенных панелей, так и увеличить мощность. На примере показано, как можно соединить четыре панели с напряжением 12В и мощностью 100Вт. После соединения получаем солнечный PV-массив с напряжением 24В и мощностью 200Вт.

Рисунок 3. Параллельно-последовательное соединение солнечных панелей (24В 200Вт).

Соединение солнечных батарей разной мощности

Когда требуется соединить вместе солнечные батареи разной мощности, то может применяться две вышеописанные схемы: параллельная и последовательная. Однако необходимо учитывать возможности применяемого MPPT-контроллера. Так, чтобы подключить батареи параллельно, максимальный выходной ток должен соответствовать току MPPT-контроллера и наоборот, для соединения разных по мощности солнечных модулей последовательно, MPPT-контроллер обязательно должен иметь более высокое рабочее напряжение, чем сумма напряжения холостого хода двух модулей.

Рисунок 4. Параллельное и последовательной соединение солнечных панелей разной мощности.

Как видно по приведенным расчетам, производительность выше на 5,5% при последовательном соединении. Рекомендуем использовать этот вариант.

Внимание! Соединение солнечных батарей разной мощности несколько снижает производительность MPPT-контроллера и делает болеет трудным поиск точки максимальной мощности, но такая система также будет нормально работать при необходимости

Расчет необходимой мощности солнечных панелей

Первое, что требуется узнать – это среднее энергопотребление в доме за месяц. Помогут платежки за электроэнергию. Исходя из этого, определять, какой процент из общего количества киловатт можно заместить за счет альтернативной энергии.

Для расчета возьмем следующие исходные данные:

  • Энергопотребление в месяц 300 кВт/час.
  • Батарея мощностью 1 кВт выдает за год 1300 кВт/час. Это около 110 кВт/час в месяц.
  • Одна батарея: мощность 250 Вт.

Летом панель выдаст свою номинальную мощность за 6 часов, при условии, что погода солнечная. Для полной компенсации потребуется установка 12 панелей по 250 Вт каждая. Если не получиться приобрести весь комплект, стоит установить хотя бы несколько.

Важно! Использование такой системы возможно для подачи энергии во все бытовые приборы. Часто монтируют для загородных домов

Как избежать распространенных ошибок

При сборке и монтаже обратите внимание на следующие нюансы:

  1. Не нужно осуществлять сборку на каркасе с задней стенкой из брусьев, так как дерево может разбухнуть и конструкция деформируется. Кроме того, брус очень утяжеляет её.
  2. Нельзя использовать в качестве крышки оргстекло, так как оно перегревается и за счёт этого контакты между панелями приходят в негодность, а сама система может разгерметизироваться.
  3. Соединительные клеммы – не лучший вариант объединения панелей друг с другом, так как в случае ремонта их невозможно будет разъединить — лучше пользоваться специально предназначенными для этого коннекторами.

Этапы монтажа

Разумеется, это условные цифры: в реальности существует множество поправок в расчетах. Конечно, больше всего солнечных батарей производится в Китае.

Аморфные батареи пока еще экзотика с точки зрения стоимости. Подключение солнечных батарей к сети Предварительно между всеми элементами системы необходимо установить предохранители.

Вы можете корректировать наклон батарей четыре раза: в середине апреля, в конце августа, в первых числах августа и марта. Основные требования при задействовании контроллера — мощность подключаемых панелей свыше 1 кВт и удаленность между батареями на достаточно большое расстояние Решить вопрос можно и путем установки отсекающих диодов.

Аккумулятор — химический источник тока, который накапливает сгенерированную электроэнергию. Для начала нужно проанализировать, сколько киловатт нужно получить из системы в день. Инструменты, которые понадобятся для сборки: напильник; ножовка по металлу с полотном 18; дрель, сверла на 5 и 6 мм; ключи рожковые; Этапы сборки Сборка состоит из нескольких этапов: Для начала нужно определиться с размерами рамы каркаса.

Новости и информация

Сегодня, установка солнечных батарей в индивидуальном порядке стала привычным делом. Если планируется использовать одну солнечную панель, то здесь всё понятно. Электроприборы в автономном режиме работают тем дольше, чем большую емкость имеет аккумулятор. Батарею можно разместить на крыше балкона или лоджии, в случае если это верхний этаж частного дома или квартира находится на последнем этаже.

Выбирая такой способ генерации энергии в сеть, будьте готовы к тому, что придется оформлять разрешение в местных энергосетях. Панели подсоединяются к прибору, контролирующему уровень запасенного электричества, называемому контроллером, соединенным с АКБ. Можно считать это предрассудком, поскольку надежность современных солнечных систем достаточно высокая. Видео: Как подключить солнечную батарею к аккумулятору На картинке ниже представлен комплект электростанции, состоящий из таких устройств: Поглощающих естественный свет элементов, которые преобразуют его в электрическую энергию, то есть солнечные батареи. Схема подключения Схема подключения СП.

Особенности и виды

Перед тем, как установить солнечные батареи, необходимо рассчитать емкость аккумуляторов. Основные требования при задействовании контроллера — мощность подключаемых панелей свыше 1 кВт и удаленность между батареями на достаточно большое расстояние Решить вопрос можно и путем установки отсекающих диодов. Это требуется для упрощения очистки панелей от следов атмосферных осадков, существенно понижающих эффективность функционирования батарей. А от них — к инвертору. Осуществить такое соединение достаточно просто, однако на выходе получится 24 В.

Поэтому фотоэлементы лучше покупать готовые

Примите во внимание: если не оставить зазор между крышей и панелями для циркуляции воздуха, модули будут перегреваться и выгорать. Для подключения используйте провода с сечением соответствующим мощности контроллера

При подключении солнечных батарей к сети схему лучше выбрать смешанную, так как она оптимальна.
Расключная коробка для солнечных батарей

Варианты подключения

Не возникает вопросов при подключении одной панели: к соответствующим разъемам контроллера подсоединяют минус и плюс. Если же панелей много, их можно подсоединить:

параллельно, т.е. соединим между собой одноименные клеммы и, получив на выходе напряжение 12В;

Разобраться детальнее с подключением альтернативных источников в доме поможет видео:

Видео: Как подключить солнечную батарею к аккумулятору

Такие электростанции с помощью аккумуляторных батарей накапливают для дома заряд Солнца и сохраняют его, резервируя в аккумуляторных банках. В Америке, Японии, европейских странах применяется нередко гибридное электроснабжение.

То есть, работают две схемы, одна из которых обслуживает оборудование низковольтное, питающееся от 12 В, другая схема – отвечает за бесперебойное снабжение энергией высоковольтного оборудования, работающего от 230 В.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
