Вентиляция в квартире своими руками — как сделать эффективную систему

Конструкция и принцип работы

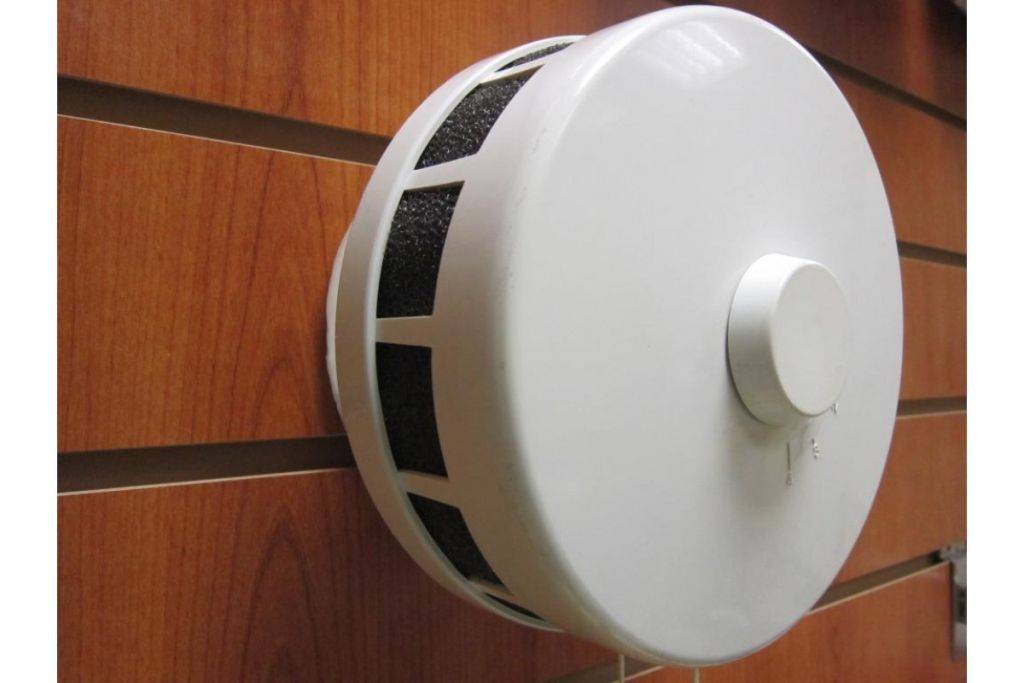

Конструкция приточного вентиляционного клапана довольно примитивна. Устройство состоит из цилиндрического корпуса диаметром 6-14 см, внутри клапана находится тепло- и звукоизоляция и фильтр.


Модели разных производителей могут выглядеть по-разному. Некоторые «приточные» агрегаты имеют дополнительные функции и возможности. Например: датчик температуры, контроль влажности, вентилятор, система дистанционного управления

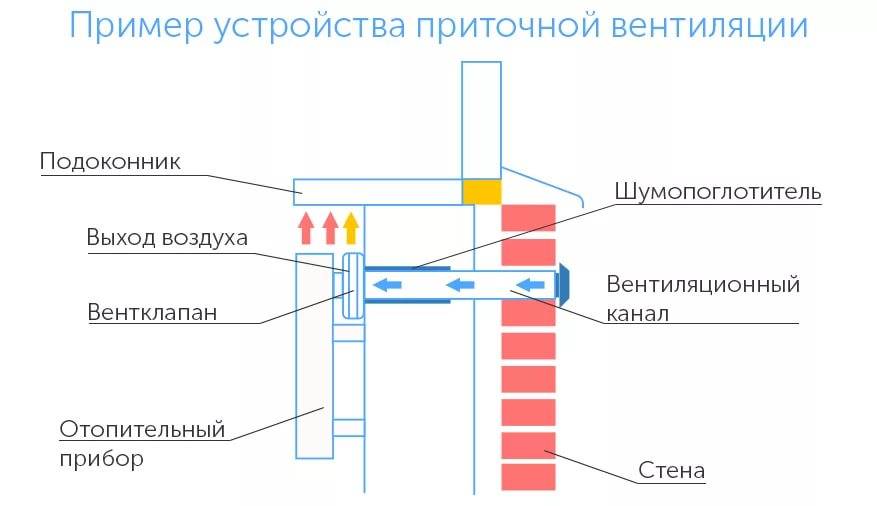

Отдельные элементы типовой конструкции клапана выполняют следующие функции:

  1. Воздушный канал. По трубе в помещение снаружи попадают воздушные массы. Диаметр трубопровода во многом определяет производительность приточного клапана. Как правило, этот элемент изготавливается из пластика.

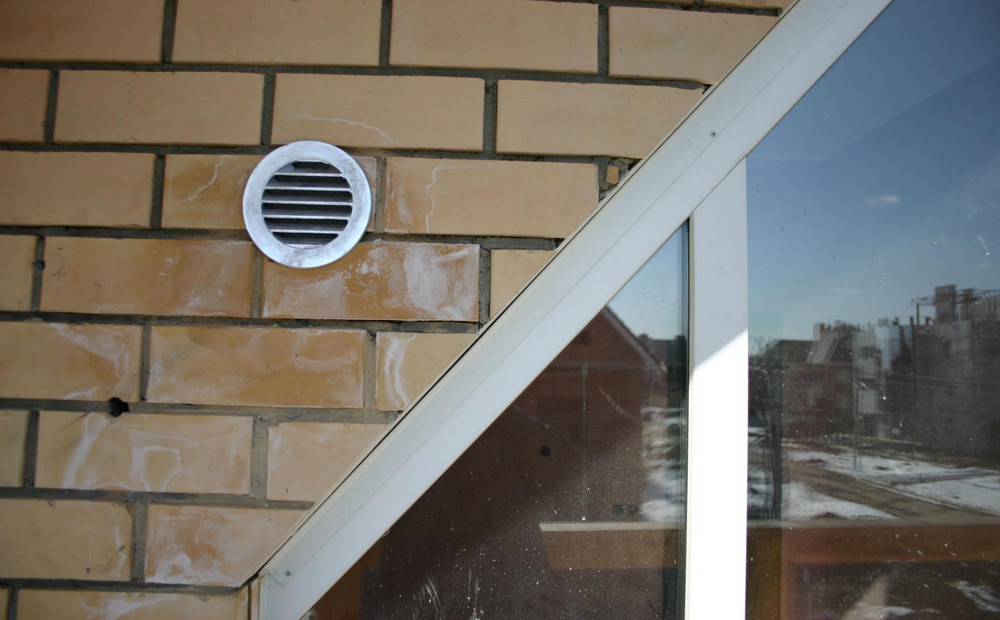

  2. Вентиляционная решетка. Он расположен снаружи стены и предназначен для защиты внутренних элементов устройства от мелких животных, атмосферных осадков и мусора. Оптимальный материал для изготовления — алюминий. В некоторых моделях имеется антимоскитная вставка из полимерных ниток.
  3. Теплоизоляционная и звукоизоляционная вставка. Он проходит через весь воздуховод и защищает стену от мороза, снижая тем самым уличный шум.
  4. Элемент фильтра. Очищает поступающий воздух от пыли.
  5. Декоративная крышка. Устанавливается внутри стены. Пластиковая головка снабжена ручкой для регулировки расхода воздуха.

Многие производители оснащают клапан уплотнительным кольцом типа «бабочка». Обе стороны помещены внутри стены, чтобы сдерживать порывы ветра.


Вентилятор можно использовать для управления воздухообменом путем принудительной откачки или подавления циркуляции воздушных масс. Если клапан установлен правильно, сквозняков не будет

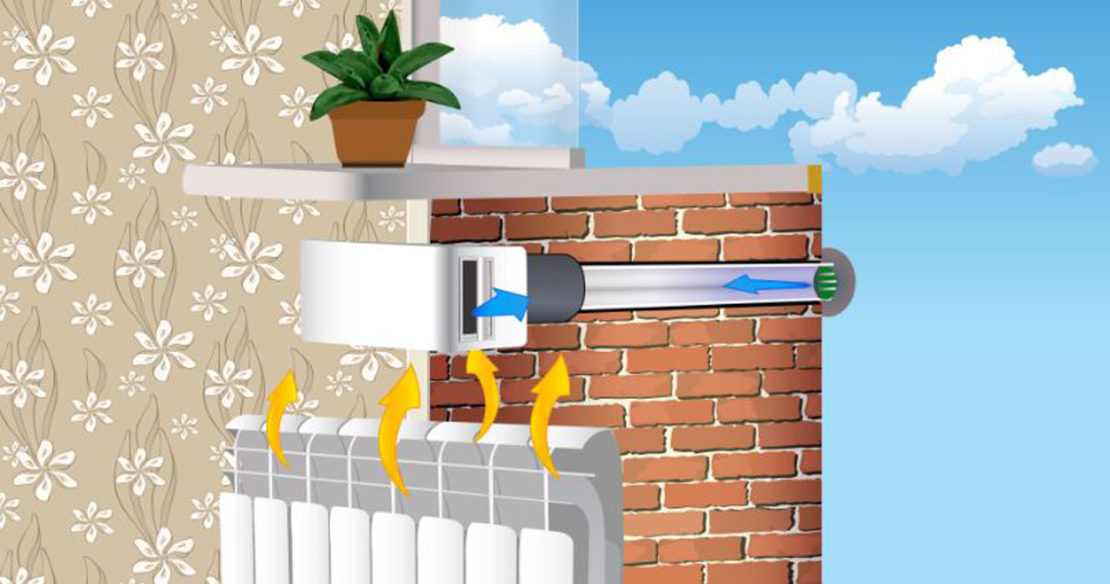

Система работает по простому принципу. Воздух, проходя через решетку и фильтр, очищается, движется по теплоизоляционному каналу и немного нагревается. В замкнутом пространстве трубы скорость воздушного потока уменьшается, попадает в регулируемую заслонку, а затем через технологические отверстия внутри помещения.

Вентиляцию можно проводить непрерывно при закрытых окнах. В этом случае комната не будет охлаждаться. Если в комнате установлены пластиковые окна, возможно, стоит рассмотреть вариант установки на окне приточного клапана.

Однако для нормальной циркуляции воздуха должны быть соблюдены следующие условия:

  • наличие исправной вытяжки;
  • движение воздушных масс даже при закрытых дверях внутри помещения — необходимо предусмотреть зазор между полом и дверью 1,5 см или оборудовать вентиляционные решетки.

Функционирование вытяжки можно проверить экспериментально. Откройте окно и поднесите тонкую бумагу к сетке. При хорошем сцеплении лист будет притягиваться к вентиляционному каналу.


Если лист не прилипает к сетке, нужно прочистить вентиляцию. В жаркую погоду воздух очень «тяжелый» и не подойдет для проверки работоспособности естественной вентиляции

Система вентиляции частного дома

Система вентиляции в коттедже необходима по тем-же причинам, что и в квартире. С помощью трубопровода осуществляется замена наполненного углекислым газом «отработанного» воздуха на свежий, с улицы. Выполняться это может посредством использования одного из двух способов:

  • Монтажом системы с естественной циркуляцией. В этом случае движение воздуха осуществляется благодаря разнице давления внутри и снаружи помещения. Классифицироваться оно может по наличию регулируемых задвижек. По этому признаку делится на организованное и неорганизованное.
  • Устройством вентиляционной системы с принудительным движением воздушных масс. Сопровождается установкой вентиляторов. Способ более эффективен, но является энергозависимым, при отключении электричества работать система не сможет.

Чистка вентканалов коттеджа

Перед тем, как почистить вентиляцию коттеджа следует разобраться с её конструктивными особенностями и оценить: сможете ли вы самостоятельно справиться с задуманным. Фактически, воздуховод загородного дома отличается от тех, что смонтированы в квартирах, расположенных в многоэтажках. Если в последнем случае подразумевается вертикально расположенный канал, протягивающийся по всем этажам, здесь устройство может быть другим.

Чаще всего, вентиляционные каналы коттеджа объединены в единую магистраль и расходятся по комнатам в горизонтальном расположении. Такая конструкция увеличивает их длину и усложняет мероприятия по прочистке.


Устройство вентиляционной системы загородного домаИсточник iceholod-service.ru

Некоторые особенности самостоятельной чистки

Как уже упоминалось чуть ранее, чистка вентиляционных каналов загородного дома может быть затруднена по причине их протяжённости и большого количества ответвлений. Решить данную проблему можно только если уже на этапе монтажа вы продумаете возможность разбора трубопровода без повреждения составных частей. Сделать это не сложно, зато в дальнейшем это позволит прочистить вентканал своими руками.


Способ самостоятельной прочистки трубопроводаИсточник mosecoservice.ru

Например, разобрав колено, расположенное на чердачном или мансардном этаже, вы получите свободный доступ к спускающимся ответвлениям и сможете удалить из них сор без особого труда. По завершении работ, трубопровод снова собирается и продолжает функционировать с большей результативностью. Если разобрать систему невозможно, придётся воспользоваться услугами специалистов.

Услуги по чистке вентканалов

Жители частных домов не платят взносы в управляющую компанию, соответственно несут все расходы по обслуживанию домовладения на своих плечах. Если в квартирах за чистку вентиляции должна платить УК, здесь – владелец дома.

Процесс чистки вентиляции коттеджа делится на несколько этапов:

  • Снятие вентиляционных решёток с отверстия трубопровода.
  • Осмотр канала с помощью камеры.
  • Чистка и дезинфекция трубопровода.
  • Сбор мусора.

Следует отметить, что под чисткой и дезинфекцией подразумеваются разные мероприятия. При проведении первого происходит устранение грязевых и жировых отложений на снетках трубопровода. Осуществляется это с помощью механических щеток, мощного пылесоса, в редких случаях может использоваться разжижающее средство.


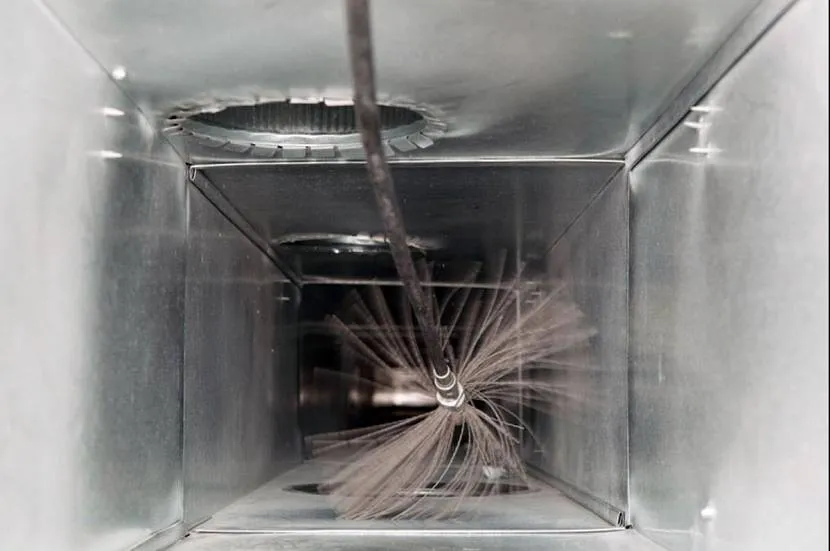

Приспособление для профессиональной чистки вентиляцииИсточник mosecoservice.ru

Наиболее эффективным средством очистки вентиляции является механизированная чистка с использованием специальных приспособлений. На гибкий вал фиксируется чистящая насадка в виде щётки, которая приводится во вращательно движение ручным или электрическим способом. По мере очищения стенок элемент продвигается вглубь воздуховода.

Сбор отслаивающегося мусора выполняется с помощью мощного пылесоса, присоединённого к системе в её нижней точке. Таким образом, частицы пыли, жира, сажи и прочего мусора не остаются внутри, а собираются в контейнер, после чего утилизируются как бытовые отходы.


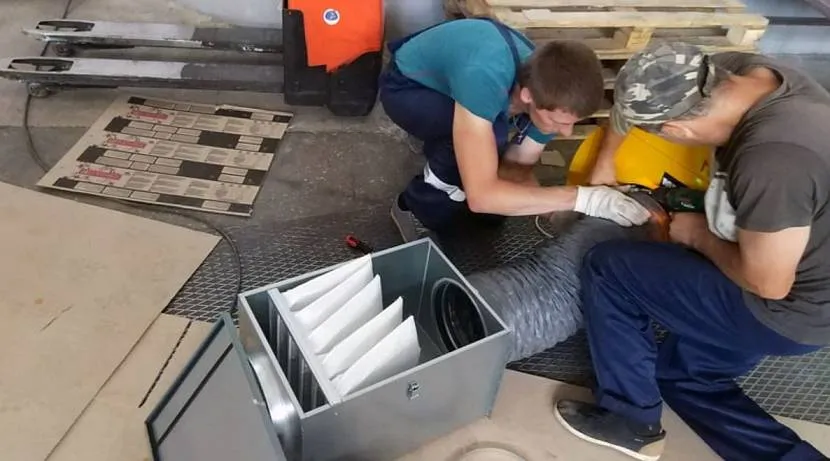

Профессиональная чистка воздуховодовИсточник service-okey.ru

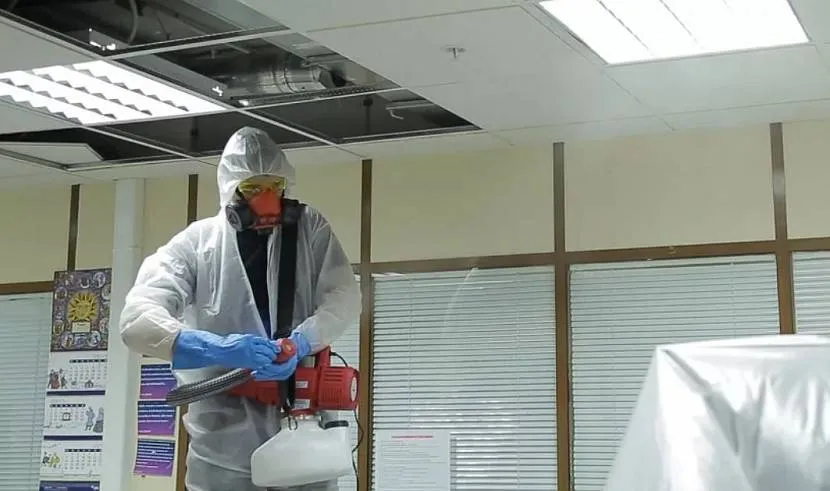

При выполнении второго – специалист обрабатывает стенки вентиляционных каналов специальными составами, нейтрализующим остаточные колонии вредоносных грибков и бактерий. Раствор наносится методом распыления на поверхность воздуховода. Для человека и обитателей дома они не представляют никакой опасности.


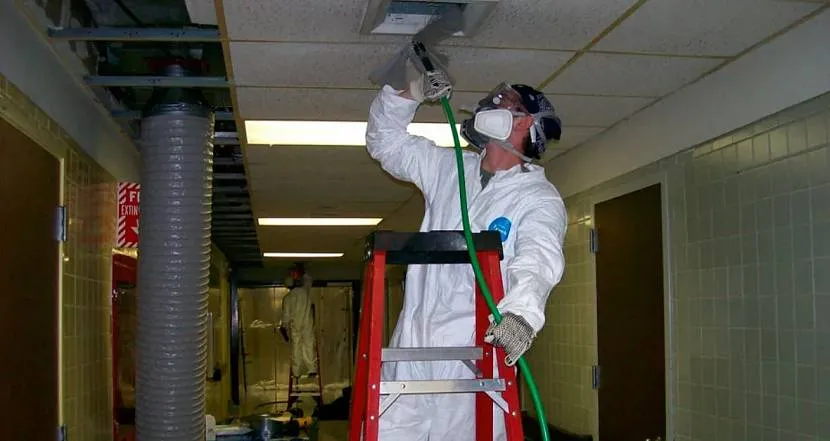

Дезинфекция вентиляционного трубопроводаИсточник clim23.ru

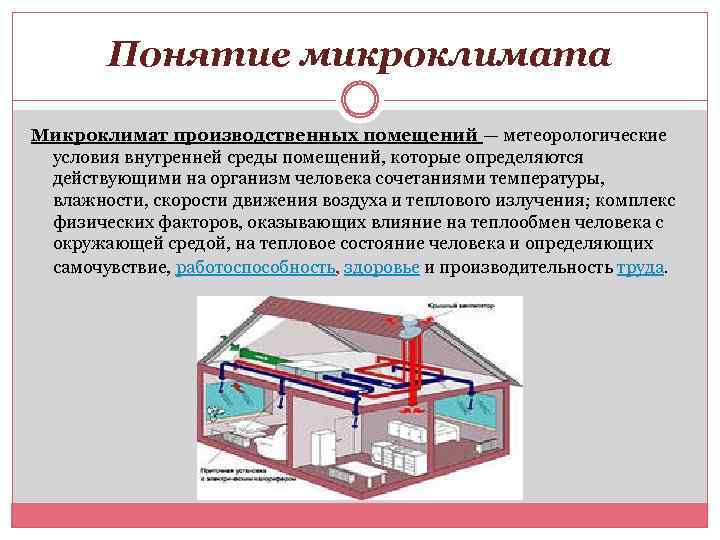

Как создать микроклимат в квартире: нестандартные способы увлажнения и очистки воздуха

На состояние микроклимата в квартире могут повлиять не только мультифункциональные системы оборудования, но и типичные детали обстановки:

Комнатные растения способны обогатить воздух кислородом, снизить содержание углекислого газа, вредных токсинов и микроорганизмов. Отличную фильтрацию воздуха осуществляют хлорофитумы, алоэ, герани и пеларгонии, нефролеписы и другие виды комнатных цветов. Для их размещения можно использовать мобильные подставки, этажерки или кашпо.

Домашние растения помогают очистить воздух в помещении

Аквариум в комнате способен полноценно нивелировать необходимость использования увлажнителя воздуха, так как испарение воды в полной мере насыщает его недостающей влагой.

Аквариум в кухонном острове – это оригинально и полезно

Декоративный фонтан в комнате выступит в качестве оригинального увлажнителя воздуха, создающего динамичный визуальный эффект. Существуют стационарные и настольные модели, предназначенные для декора интерьера. Поэтому независимо от площади квартиры можно подобрать оптимальный по размерам комнатный фонтан.

Многофункциональный домашний фонтан поможет расслабиться и увлажнит воздух в квартире

Регулярное проветривание квартиры нейтрализует проблему сухости воздуха, что особенно актуально для отопительного сезона.

Проветривание помещения – одно из главных мероприятий по созданию благополучного микроклимата в квартире

Чтобы укрепить здоровье домочадцев, избавиться от ощущения усталости и раздражительности в домашних условиях, важно уделить пристальное внимание созданию комфортного микроклимата в квартире, характеризующегося безупречным состоянием увлажненного воздуха, отсутствием пыли и комфортной комнатной температурой. Используя действенные способы обогрева, очищения и увлажнения воздуха, вам удастся создать хорошую погоду в квартире: желанную прохладу в летний период и теплую атмосферу в сезон затяжных холодов, наслаждаться кристально чистым воздухом без аллергенов и ощущением весенней свежести круглый год

Проделываем отверстия в стенах

Приточная вентиляция в квартире своими руками с установкой воздуховода диаметром 160 мм, требует проделать в стене отверстие ø200 мм и глубиной 80 мм – на балконе, ø200 мм и глубиной 330 мм на кухне. Также для монтажа приточной вентиляции потребуются два прямоугольных отверстия около 250 х 80 мм и глубиной 200 мм для вентиляционных коробов. На входе в комнаты разница сечений воздуховода и вентиляционных отверстий выполняется для обеспечения теплоизоляции и заливки герметика.

Выполнить такие отверстия в железобетонных конструкциях своими силами не было возможности. Поискав предложения фирм, осуществляющих алмазное бурение, я выбрал наиболее дешевый вариант. В оговоренные сроки на квартиру приехал мастер с установкой для алмазного бурения Hilti DD 200 и в намеченных местах выполнил отверстия без сколов и повреждений стекол на балконе.

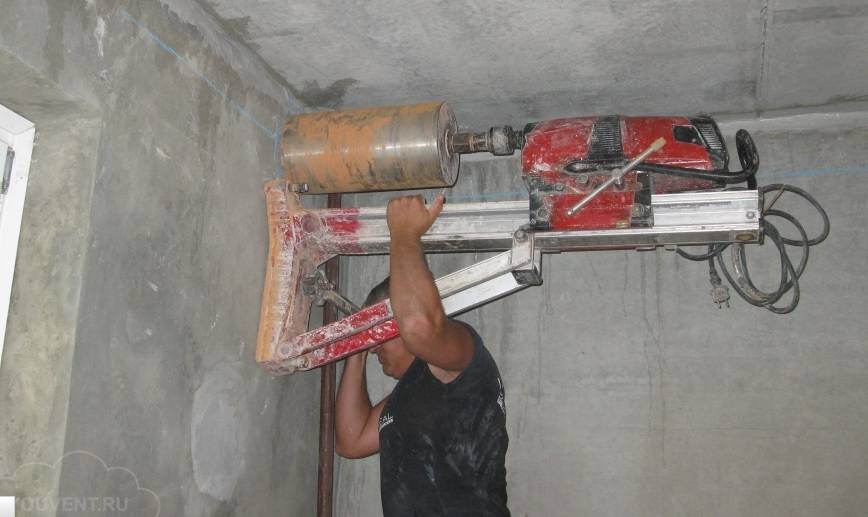

Рис. 3 – Алмазное бурение бетонной стены.Рис. 4 – Готовое отверстие после алмазного бурения.

Как я понял, алмазное бурение является единственным эффективным вариантом изготовления крупных отверстий в железобетонных стенах. Кстати, алмазную резку можно применять и в других целях, например, для выполнения отступов при установке подвесных потолков.

Дальнейшие работы по монтажу вентилятора были отложены до окончания черновой отделки квартиры. В последующем будет установлена вентиляционная система непосредственно в квартире, которая зашьется коробом из гипсокартона со встроенными декоративными светильниками.

Возможность сочетания разных видов вентиляции

Можно сочетать оба вида вентиляции в одном помещении. Такой подход позволит обеспечить нормальный воздухообмен в любое время года. Ведь в летний период естественная вентиляция уже не работает. Связано это с отсутствием разницы температуры воздуха внутри и снаружи помещения.

Особенностью работы принудительной вентиляции по требованиям СНиП является обязательное расположение радиаторов отопления строго под окнами. Объясняется это тем, что приток воздуха преимущественно осуществляется через щели в окнах.

Итак, теперь вы знаете, как обеспечить эффективность квартирной вентиляции. Надеюсь, это поможет вам сделать проживание в квартире более комфортным.

Как сделать приточную вентиляцию в квартире своими руками. Схема

Сделать приточную вентиляцию в жилом пространстве легко (подробнее про приточно-вытяжную вентиляцию смотрите тут).

1.Самым простым способом самостоятельной организации источника притока свежего воздуха является снижение герметичности пластиковых окон.

  • открыть оконную створку, на которой по контуру расположен уплотнитель;
  • на нижней части створки аккуратно вырезать и снять небольшой отрезок уплотнителя (не более 50 мм);
  • на верхней части створки провести такие же манипуляции;
  • закрыть створку окна.

Через образовавшееся отверстие уплотнителя воздух снаружи будет проникать внутрь пространства между рамой и оконной коробкой. Постепенно нагреваясь, он будет подниматься и выходить сквозь верхнее отверстие уплотнителя створки.

2.Оконный проветриватель

  • на верхней внутренней части пластикового стеклопакета вырезать отверстие заданного размера;
  • вставить туда внутреннюю часть приточного клапана;
  • снаружи оконной створки внизу сделать отверстие;
  • вставить туда козырек для защиты от влаги.

При попадании внутрь нижнего клапана приточный воздух по мере прогревания в межоконном пространстве будет подниматься вверх и выходить через второе отверстие проветривателя.

https://youtube.com/watch?v=EwYaG6p2O5o

  • прохладный воздух;
  • нет возможности контролировать входящий воздушный поток;
  • воздух поступает неочищенным.

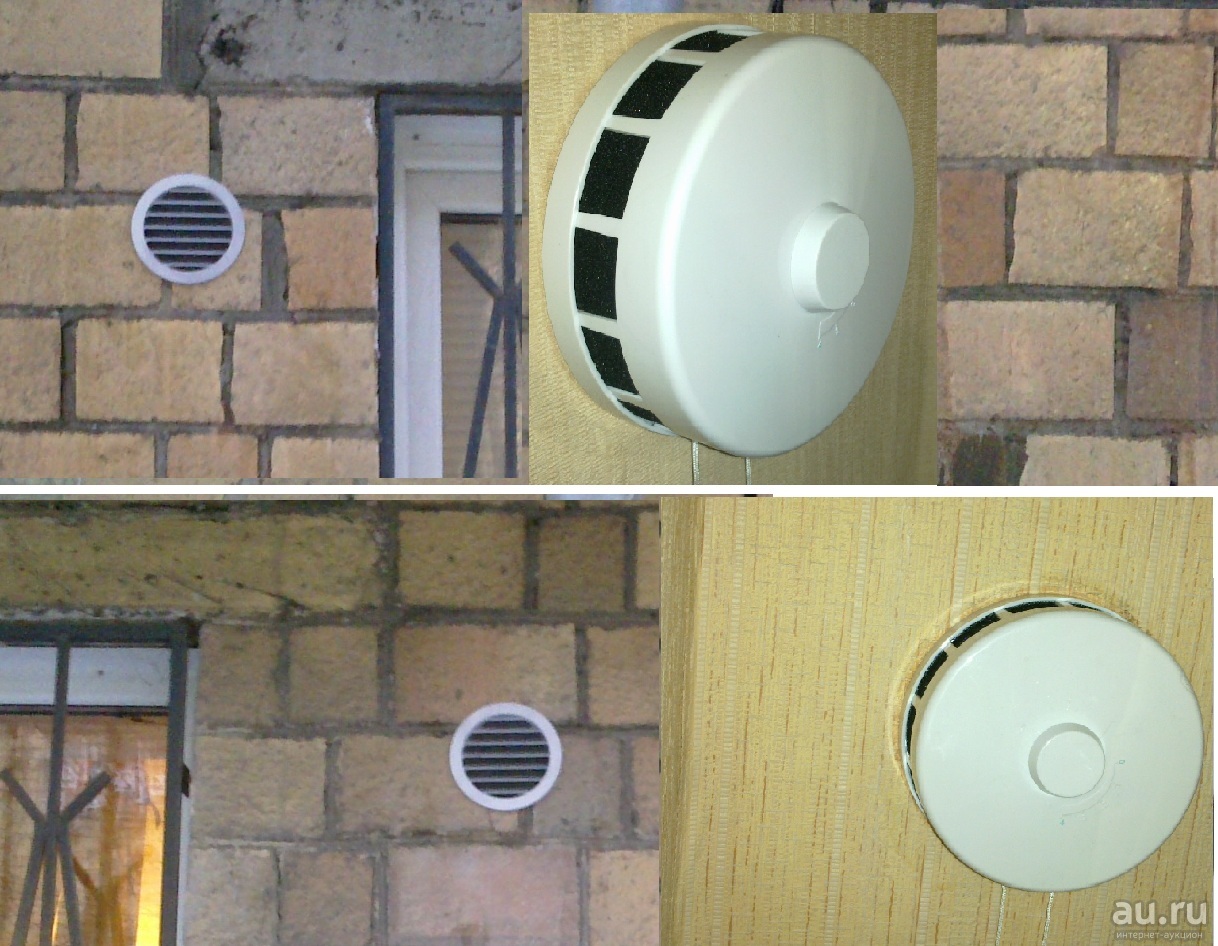

3.Настенный проветриватель

Это пластиковая труба с тепло- и шумоизоляцией. Со стороны улицы монтируется решетка. Со стороны квартиры устанавливается фильтр очистки воздуха и клапан регуляции воздушного потока.

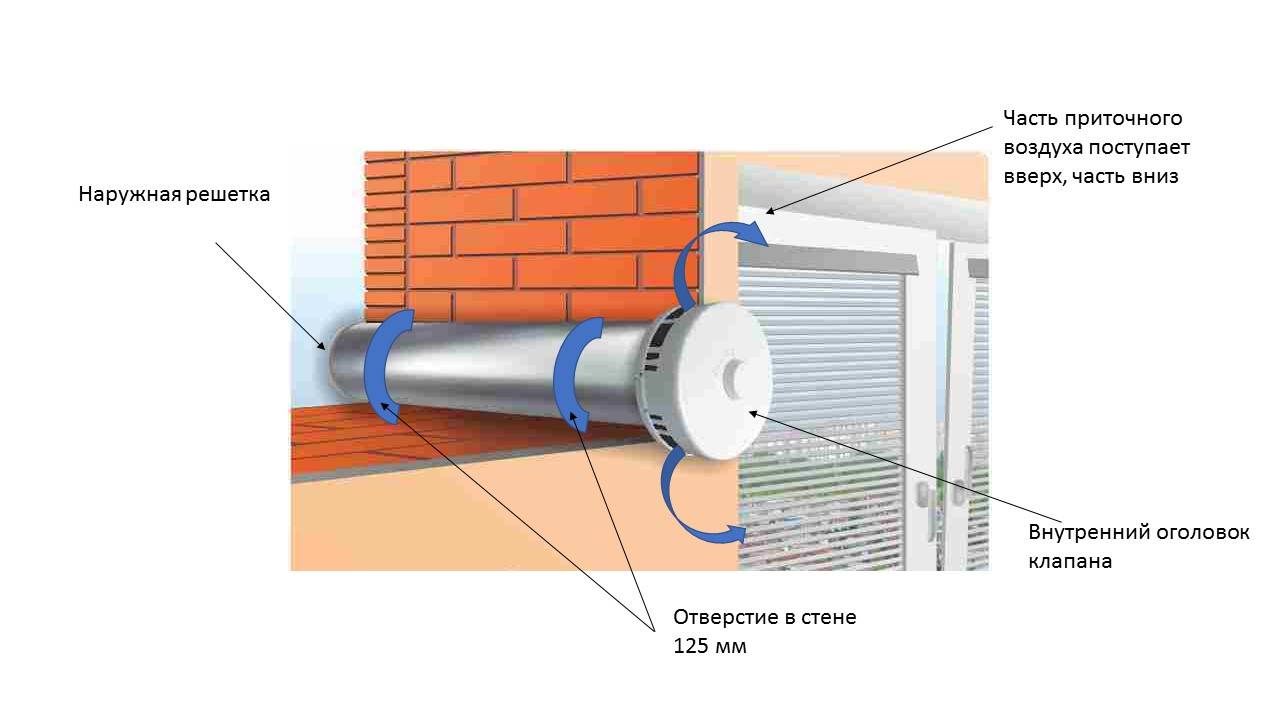

Устройство клапана КИВ-125

  • сделать сквозное отверстие внутри стены определенного диаметра (рекомендуется между радиатором отопления и окном для прогревания поступающего воздуха зимой);
  • вставить туда пластиковую трубу с изолирующим материалом так, чтобы внешний выход был вровень со стеной, а внутренний немного выступал над плоскостью стены;
  • просверлить отверстия для крепежа;
  • установить фильтр;
  • снаружи закрыть вход специальной решеткой;
  • внутри закрепить корпус с клапаном регулировки потока.

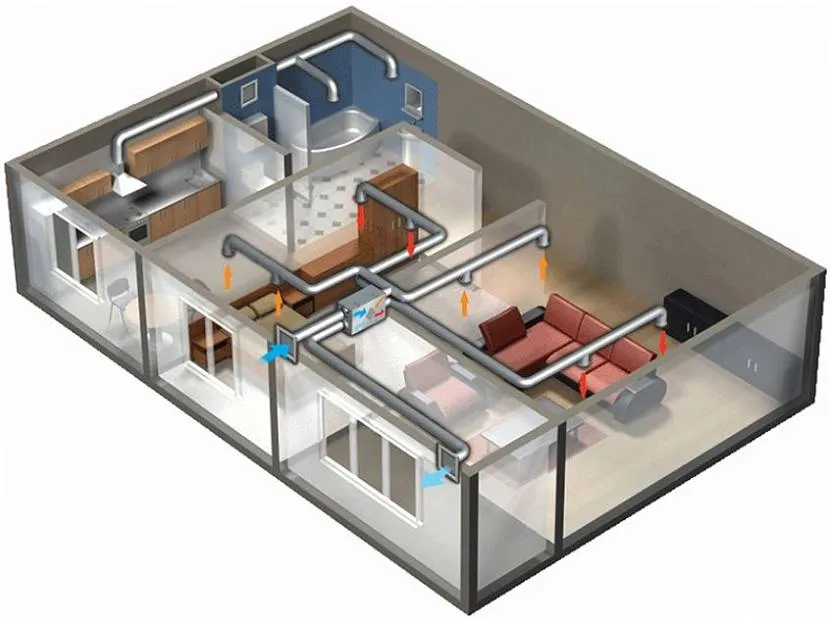

Приточная вентиляция квартиры

Регулировка воздушного потока

Приток чистого воздуха в помещения обеспечивается благодаря:

  • кондиционеру в летнее время;
  • стеновому клапану в холодный сезон;
  • открытию форточек.

Регулировать поток свежего воздуха можно благодаря оконным форточкам или клапанам. Сделать автоматическим процесс также есть возможность, для этого используются:

  • стеновой клапан с оборудованной термоголовкой — дает возможность с учетом температуры в помещении настроить зазор подачи воздуха;
  • металлопластиковые окна — можно автоматизировать при помощи электрического привода, который подключается к розетке с термостатом;
  • автоматическое включение или выключение сплит-системы за счет умной розетки.

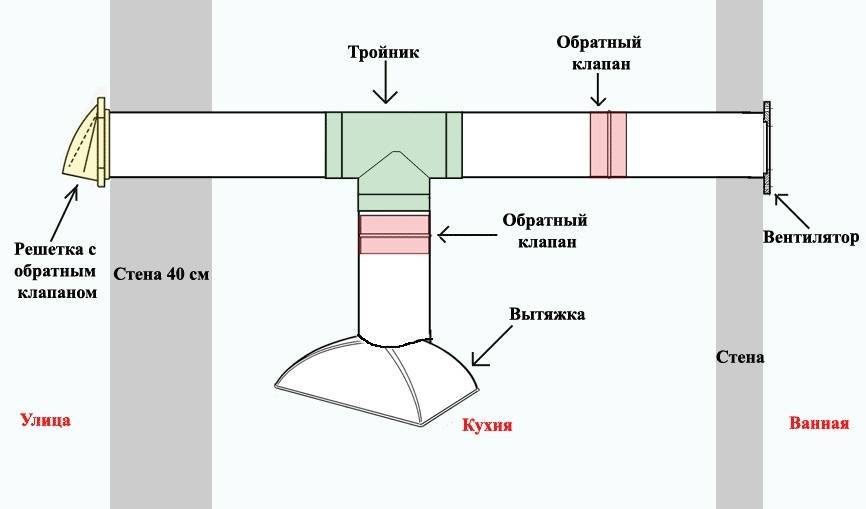

Способы объединение двух типов вентиляции

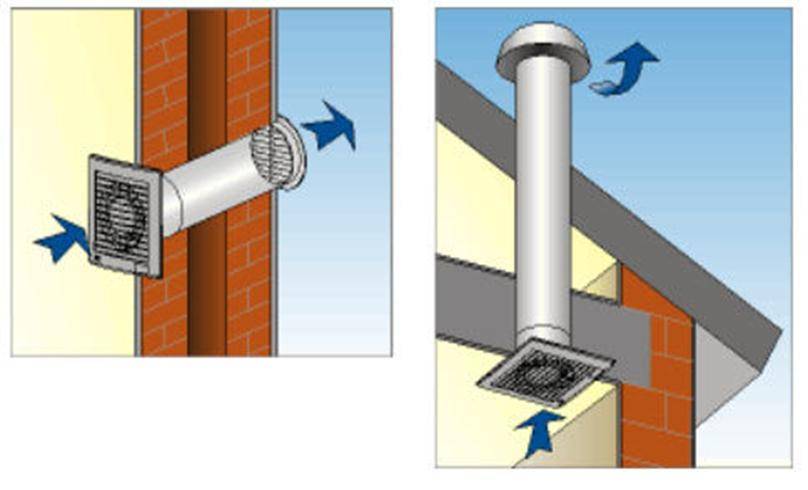

Когда вытяжка включена, объем входящего и выходящего воздуха увеличивается. Когда прибор выключен, в доме практически отсутствует вентиляция. Происходит это из-за того, что корпус вентилятора полностью перекрывает проем вентиляционного окна. Лопасти пропеллера мешают естественному потоку воздуха из ванной. Проблему можно решить двумя способами.

В большое отверстие вентиляционного окна вставляем двойную решетку, в которой находится круглое окошко для вентилятора и несколько дополнительных прорезей для шторки для естественного оттока воздуха.

На рынке доступны вентиляторы с различным диаметром корпуса, поэтому вы можете выбрать меньший по размеру блок, чем воздухозаборник. Когда вентилятор выключен, воздух выходит через простую решетку, расположенную под прибором.

Если вентиляционное окно небольшое, для обеспечения естественного оттока воздуха поместите вентилятор на ножки на 1,5-2 см. Ножки не позволяют решетке устройства плотно прилегать к стене. Воздух засасывается в образовавшееся пространство под действием тянущей силы, создаваемой в валу, и выходит через отверстия, не закрытые круглым кожухом вентилятора.

Ножки своими руками сделаны из обычного поролона. Саморезы хорошо проходят через этот материал. Ножки из пенопласта также действуют как амортизатор, уменьшая вибрацию рабочей вытяжки.


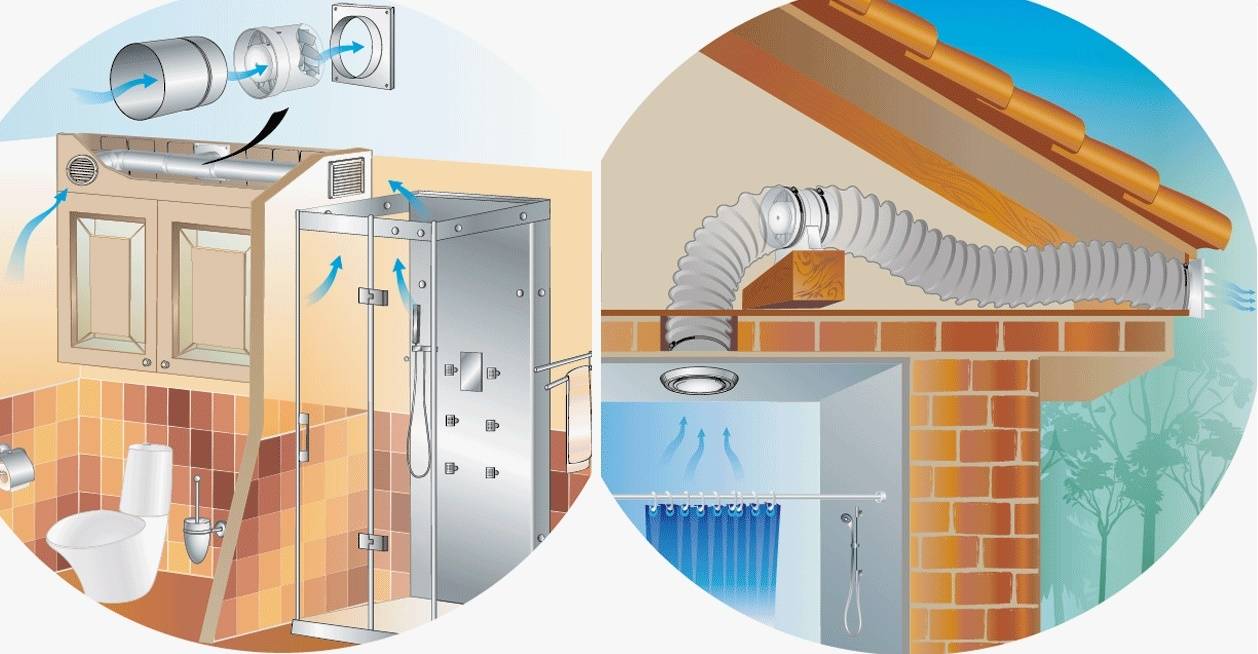

Пример интеграции двух видов вентиляции — принудительной и естественной — в ванной комнате частного дома

Детально изучив, как сделать вытяжку для бани в частном доме, вы можете решить для себя, справитесь вы с этой задачей или нет. Возможно, вам лучше всего будет связаться с поставщиком услуг в вашем районе, чтобы установить все известные типы вентиляции.

Противопожарные клапаны для вентиляции

Для защиты помещения от задымления при пожаре для вентиляции используется противопожарный клапан. Он защитит от скопления в доме продуктов горения, которые представляют серьезную опасность для людей, эвакуирующихся из горящего здания.

Область применения и принцип работы

В системе вентиляции дома установлены противопожарные заслонки. Они предотвращают быстрое распространение дыма по вентиляционным каналам и обеспечивают необходимый уровень пожарной безопасности.

Еще одно предназначение клапанного механизма — уменьшить приток воздуха в комнату. Из-за уменьшения содержания кислорода в воздухе интенсивность горения снижается. Для удаления дыма и угарного газа устанавливаются некоторые виды противопожарных устройств.

Принцип работы и особенности конструкции:

  1. Внутри корпуса находится заслонка и исполнительный механизм. Для фиксации в вентиляционном канале на корпусе имеются фланцевые хомуты.
  2. В зависимости от условий эксплуатации клапанный механизм закрывает или открывает канал. Управляется вручную или автоматически.
  3. Для ручного управления на каждом этаже устанавливаются кнопки или используются пульты дистанционного управления. Затвор открывается автоматически при получении сигнала от системы пожаротушения.

Разновидности противопожарных клапанов

Клапанные устройства пожаротушения делятся на несколько типов:

  • Для удаления угарного газа и дыма из помещения устанавливаются модели закрытого типа. В нормальном состоянии они всегда закрыты. В случае пожара заслонки открываются для удаления продуктов сгорания.
  • Устройства открытого типа размещаются в межэтажном пространстве. Нормальное состояние для них открыто. В случае пожара в здании клапаны закрываются, чтобы уменьшить подачу свежего воздуха. За счет уменьшения содержания кислорода уменьшается площадь горения.
  • В помещениях большой площади, где одновременно находится много людей, устанавливается дымовая заслонка.
  • Также существуют амортизаторы двустороннего действия, сочетающие в себе характеристики открытых и закрытых моделей.

В зависимости от места установки все противопожарные клапаны делятся на канальные и настенные. Первые устанавливаются в вентиляционные шахты, а вторые — в стене.

Места и особенности установки

При выборе места установки учитывайте назначение клапанного механизма, требования нормативных документов. Устройства открытого типа размещают внутри или вблизи внешних стен. А закрытый вариант монтируется в вентиляционные каналы. При выборе места установки оценивают доступность и удобство обслуживания всех приводов и рабочих групп арматурной конструкции.

Перед установкой проверяется работоспособность, оценивается герметичность амортизаторов и скорость срабатывания. Поскольку жизнь людей в здании зависит от правильного функционирования противопожарного клапана, они систематически контролируются и обслуживаются. Точные даты проверок указаны в нормативных документах.

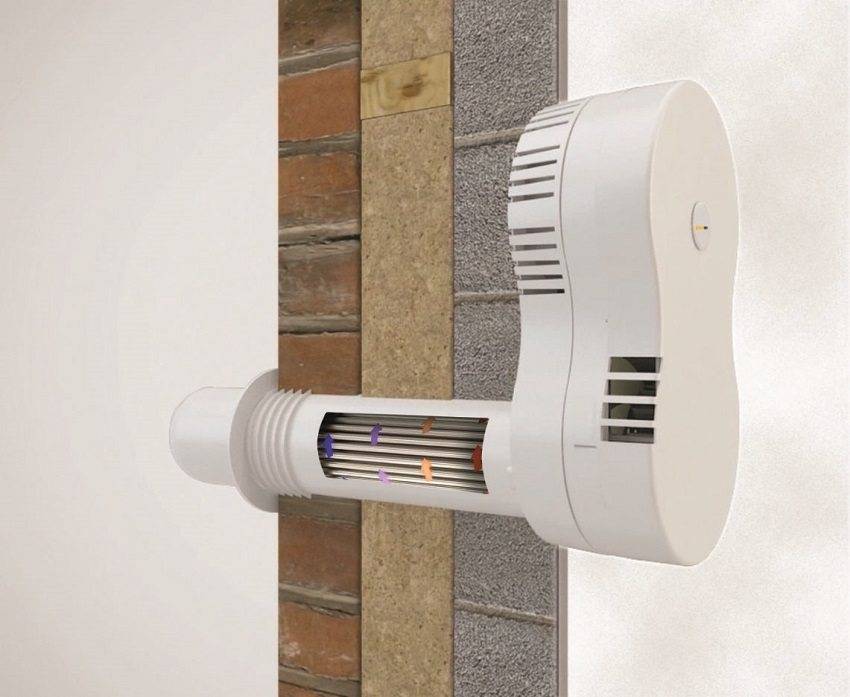

Проветриватели (активные бесканальные системы приточной вентиляции)

Есть ли такие «приточки», которые объединили в себе преимущества клапанов и канальных систем и лишены их недостатков? Есть – это проветриватели, оснащенные осевыми вентиляторами. Это компактные, легкие и простые в установке устройства, которые при этом обладают высокой производительностью (до 160 м3/час).

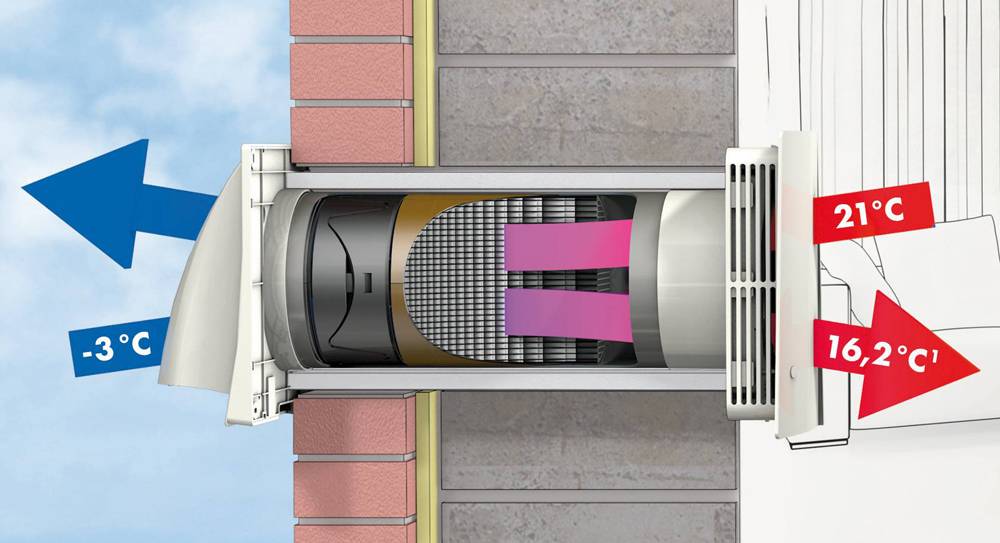

Они устанавливаются по тому же принципу, что и клапаны: (в наружной стене бурится сквозное отверстие, обеспечивается защита канала от теплопотерь и шума), затем к патрубку фиксируется сама установка.

Конструкция у проветривателей такая же, как и мощных канальных систем: осевой электрический вентилятор и нагреватель воздуха, каскад фильтров и электронная система управления. При этом проветриватели:

  • имеют компактные размеры (средняя длина и ширина — как у листа бумаги А4, толщина ~120 мм);
  • не требуют трудоёмкой и дорогостоящей прокладки воздуховодов;
  • не «съедают» площадь квартиры, не занимают балкон и не занижают потолок;
  • можно устанавливать при готовом ремонте, при этом ни пыли, ни грязи от монтажа совершенно нет;
  • потребляют во много раз меньше электроэнергии (не более 1 кВт при включенном нагревательном элементе).

Особенности работы и подключаемые устройства

Вентиляция функционирует по следующему принципу:

  1. Свежие воздушные массы проникают в помещение через систему кондиционирования, стеновые клапана или окна.
  2. Отработанный воздух система выводит принудительно с помощью вентиляционного оборудования.
  3. Благодаря датчикам вентиляция определяет качество воздуха и, основываясь на собственных данных, уменьшает или увеличивает проветривание, чтобы нормализовать параметры.

По большому счету, вентиляционная система связана с контуром отопления и кондиционирования через датчики, которые анализируют воздух в комнате и поддерживают заданные параметры.

Да будет свет! Или инсоляция квартиры

Слово “инсоляция” означает облучение солнечными лучами. То есть для достижения нормального бактерицидного эффекта солнце через окна должно освещать дом около трех часов в день (в ясную погоду, разумеется). Добиться этого несложно – надо распланировать большую часть окон на восточной, южной и западной сторонах. Естественная освещенность помещения зависит от размера и конструкции окон. Тут надо помнить, что современные энергоэффективные окна, которые в просторечии называют “стеклопакетами”, за счет конструкции рамы и наличия третьего стекла дают света на 10–30% меньше, чем традиционные той же площади.

Решив установить пластиковые окна, еще на стадии проектирования можно увеличить площадь оконных проемов. А вот если окна поменяли в старом доме и стало “темнее”, помочь могут уже только дизайнерские уловки: дополнительные зеркала в интерьере, светлые краски и лампы дневного света с мягким, комфортным для глаз излучением.

Альтернативные варианты конструкции

  1. Рекуператор можно купить готовый, на Авито они начинаются где-то от десяти тысяч рублей. Можно также купить отдельные теплообменные блоки.
  2. Можно исключить некоторые элементы системы — кондиционер, увлажнитель, фильтры, датчики и систему управления, вентиляционные каналы.
    Делать систему совсем без фильтров не стоит, но их можно заменить мелкой сеткой или сеткой и куском тонкого синтепона, перекрывающими входные патрубки.
    Если собрать вентиляционную систему без воздуховодов и анемостатов, исчезнет возможность распределять воздух по нескольким комнатам, да и внутри комнаты распределение воздуха будет менее равномерным.
    Следствия отсутствия кондиционера и увлажнителя понятны без пояснений.
  3. Кстати, системы без кондиционера, увлажнителя и воздуховодов производятся серийно, и стоят сравнительно недорого (при установке под ключ в одну комнату они оказываются дешевле моей самодельной системы — хоть и дороже самодельной системы из предыдущего пункта). Обзор моделей можно посмотреть, например, здесь.
  4. Да и без рекуператора, на самом деле, можно обойтись. Его можно заменить канальным электрическим обогревательем воздуха, типа такого. Или сделать канальный обогреватель своими руками. Или, наоборот, купить проветриватель с обогревателем, вроде Tion O2.
  5. Наконец, если у вас есть всего полторы тысячи рублей, но победить сквозняк при проветривании очень хочется, вы можете собрать вот такую простую систему.
    В качестве вентилятора можно взять, например, Vents 150 ВКО или аналогичную модель меньшего диаметра.
    Принцип работы системы прост: правый анемостат регулирует объём воздуха, выдуваемого вентилятором в комнату, левый — объём, забираемый вентилятором с улицы. Если левый анемостат открыт слабее правого, то вентилятор будет подсасывать тёплый воздух через отверстия, просверленные в воздуховоде, и смешивать его с холодным уличным воздухом — что нам и требовалось.

Какая система вентиляции считается правильной

Вентиляционная система должна соответствовать требованиям СниПов по нормам воздухообмена в жилых помещениях.

Нормы гласят:

  • на каждый квадратный метр жилья снаружи должно притекать не менее 3 кубометров воздуха в час;
  • в комнате на одного взрослого человека требуется не менее 30 кубометров приточного воздуха ежечасно, в кухне с электрической плитой — 60 кубометров, с газовой — 90;
  • в ванной комнате воздух должен обновляться не менее, чем на 25 кубометров каждый час, в туалетах и совмещенных санузлах — на 50 кубов.

Кубометры приточного воздуха считают с помощью специальных приборов — анемометров. Они измеряют скорость воздушного потока, по которой и вычисляют объем поступившего воздуха, используя специальные таблицы.
