Симисторные и тиристорные стабилизаторы напряжения

Описание преимуществ устройства

После того как были рассмотрены такие этапы, как принцип работы и устройство самого прибора, стоит больше внимания уделить его положительным и отрицательным сторонам. Что касается плюсов, то они следующие:

Стабилизатор инверторного типа может работать с широким спектром напряжения на входе, от 115 до 300 Вольт.
Постоянное поддержание стабильного напряжения

Здесь важно добавить, что данный пункт актуален и для повышенного напряжения на входе. Если входной показатель слишком велик, то лишняя часть будет накапливаться в конденсаторе, а на выход будет подаваться ровно столько, сколько необходимо, чтобы обеспечить поддержание 220 В.
Во время работы прибор не издает шума.
Размеры и вес данного оборудования значительно меньше, чем у других, так как в нем отсутствует автоматический трансформатор, который заменен на небольшие конденсаторы, транзисторы и микроконтроллер.
Прибор проводит фильтрацию всех помех и высокочастотных выбросов, которые могут поступать из общей сети.
Коэффициент полезного действия находится в пределах 90 % и выше.
Скорость регулирования тока достаточно высокая.

Схема работы, сильные и слабые стороны тиристорных стабилизаторов

Рассмотрим подробнее алгоритм работы тиристорного стабилизатора:

При изменении параметров входного тока фаза задержки (длительностью до 20 мс) используется для измерения значения входного напряжения сети.
Сравнив фактические и допустимые токовые характеристики, при необходимости процессор платы управления подает команду на коррекцию напряжения на выходе:

в случаях, когда отклонения входного напряжения находятся в рамках допустимого диапазона, происходит его коррекция до необходимого значения;
при скачках напряжения, выходящих за рамки допустимого диапазона, система защиты обеспечивает аварийное отключение устройства.

Тиристорные стабилизаторы напряжения обладают следующими преимуществами:

относительно высокое быстродействие – 20 мс (в сравнении с релейными приборами);
высокий КПД, который достигается благодаря отсутствию реле и подвижных элементов;
возможность функционирования во внешней среде с высокими или низкими температурами;
долговечность и надежность за счёт отсутствия механических деталей;
бесшумное функционирование;
устойчивость к перегрузкам.

Тиристорные приборы также отличаются достаточно высокой точностью стабилизации напряжения на выходе (от 5 до 10 %) по сравнению с релейными моделями, а также относительно широким диапазоном напряжения на входе, который позволяет их использовать в сетях с крайне некачественным напряжением.

Серьезным недостатком тиристорных стабилизаторов является дискретность (ступенчатость) коррекции напряжения. Ступенчатые скачки напряжения, которые появляются при переключении трансформаторных обмоток, ухудшают точность стабилизации и снижают скорость работы прибора.

Из-за указанных недостатков тиристорные стабилизаторы нельзя использовать для питания нагрузок, особо чувствительных к перепадам напряжения (например, ПК и периферийных устройств, профессиональных аудио- и видеоприборов, а также приборов с электронным управлением).

Кроме того, выходное напряжение тиристорных стабилизаторов имеет форму, отличную от синусоидальной (трапециевидную или с другими искажениями, в зависимости от конкретной модели), что делает нежелательным их использование для питания нагрузок с электродвигателями (например, насосов, систем отопления).

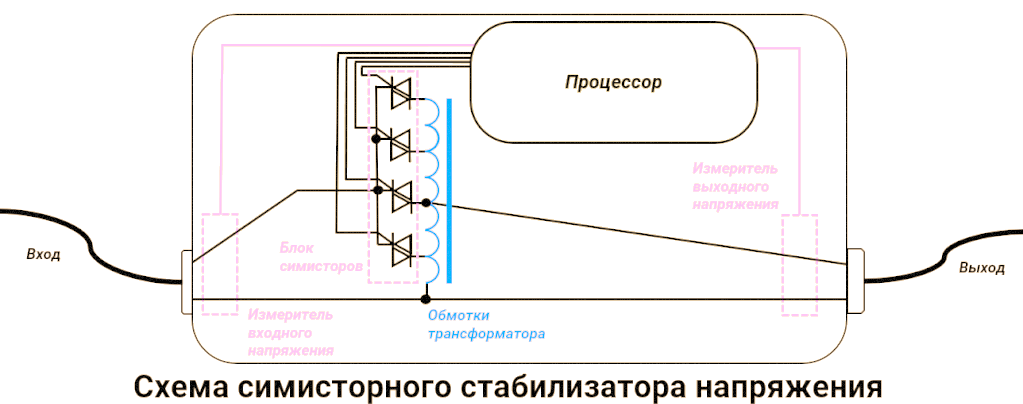

Принцип действия тиристорных и симисторных стабилизаторов напряжения

Входное переменное сетевое напряжение поступает на преобразующий автотрансформатор – разновидность трансформатора, первичная и вторичная обмотки которого соединены, то есть имеют не только электромагнитную связь, но также и электрически связаны.

Вторичное напряжение снимается с одного из нескольких выводов обмотки автотрансформатора. Подключение к каждому выводу задействует разное количество витков катушки трансформатора, чем и будет определяться коэффициент трансформации и, соответственно, выходное напряжение. Наиболее похожим по принципу работы можно назвать релейный тип стабилизаторов.

Какие накладываются ограничения при использовании симисторов

Его сложно использовать, когда нагрузка индуктивного типа. Скорость изменения напряжения и тока ограничивается. Когда симистор переходит из запертого режима в открытый, во внешней цепи возникает значительный ток. Напряжение не падает мгновенно на силовых выводах симистора. А мощность будет мгновенно развиваться и достигает довольно больших величин. Та энергия, которая рассеивается, за счет малого пространства резко повышает температуру полупроводника.

В случае превышения критического значения происходит разрушение кристалла, ввиду чрезмерно быстрого нарастания силы тока. Если к симистору, который находится в запертом состоянии, приложить некоторое напряжение и резко его увеличить, то произойдет открытие канала (при отсутствии сигнала в цепи управления). Такое явление можно наблюдать по причине того, что происходит накапливание заряда внутренней паразитной емкостью полупроводника. Причем ток заряда имеет достаточное значение, чтобы отпереть симистор.

Принцип работы агрегата

Что касается первой стадии работы, то в данном случае включатся в работу такие элементы, как выпрямитель, а также корректор коэффициента мощности. Если сказать проще, то переменный нестабильный ток попадает в прибор через фильтр, который выпрямляет его, делая постоянным. Также фильтруются частоты. После этого такой ток будет иметь практически идеальную синусоидальную форму. Преимущество заключается в том, что в данном случае значительно увеличивается мощность. Коэффициент увеличения мощности составляет практически единицу. После прохождения фильтра ток накапливается в блоке конденсаторов, который иногда называют вторичным блоком питания.

После этого схема инверторного преобразователя напряжения работает следующим образом. Выпрямленный и преобразованный постоянный ток движется в сторону инвертора, задача которого — преобразовать его в переменный и оставить ту же синусоидальную форму. Другими словами, инвертор работает таким образом, что переменный ток приобретает напряжение в 220 В и частоту в 50 Гц.

Стоит отметить, что одна из частей инвертора — это кварцевый генератор, который проводит преобразование с большой точностью. Естественно, что каждым составным элементом, из которого состоит инвертор, управляет микроконтроллер устройства. Именно по причине того, что инверторный стабилизатор напряжения проводит два преобразования, он и получил такое название.

Тиристорный стабилизатор напряжения однофазный

В электронном каталоге магазина Voltstab.ru можно легко тиристорный стабилизатор напряжения купить от 10000 рублей и до 200000 рублей в зависимости от мощности устройства.

Не стоит отдавать предпочтение стабилизаторам по причине того, что он лёгок. Это стационарный прибор, его вес практически не важен. Небольшой вес с существенной разницей от других подобных свидетельствует о том, что обмотка трансформатора изготовлена из алюминия, а не из меди. Это плохо сказывается на надёжности.

При не очень большом изменении напряжении питания (не ниже 170, не выше 240 вольт) можно купить тиристорный стабилизатор напряжения с не очень большим шагом и выбор практически безграничен, с работой прекрасно справятся и европейские, и китайские, и российские приборы. Если же напряжение отличается от указанного диапазона стоит очень внимательно выбирать прибор. Основными производителями приборов с большим диапазоном напряжений являются Китай и Россия.

Приемлемые результаты при лабораторных испытаниях показали стабилизаторы Российского производства: Ресанта, Прогресс, Штиль, Энергия. Неплохие стабилизаторы RUCELF Китайского производства. Конечно тиристорный стабилизатор напряжения и цена понятия прямо пропорциональные и симисторные устройства довольно дорогие. Но, мы можем предложить большой выбор таких устройств по самым разным ценам, просто позвоните нам!

тиристорный стабилизатор напряжения однофазный

Полупроводниковая структура симистора

Структура симистора состоит из пластины, состоящей из чередующихся слоев с электропроводностями p- и n- типа и из контактов электродов основного и управляющего действия. Всего в структуре полупроводника содержится пять слоев p- и n-типа. Область между слоями называется p-n-переходом, который обладает нелинейной ВАХ с небольшим сопротивлением в обратном направлении, где минус – это n-слой, а плюс – p-слой и высокое значение сопротивления в обратном направлении. Пробой p-n-перехода происходит при напряжении равном несколько тысяч вольт.

Во время включения симистора в прямом направлении в работу вступает правая половина структуры. Левая область структуры выключена, она считается для тока, с обладанием очень высоким сопротивлением. Характеристики симистора динамического и статического плана при его действии в прямом направлении, при поступлении положительного управляющего сигнала соответствуют аналогичным характеристикам тиристора, работающего в прямом направлении.

По этой схеме к СЭУ прилагается напряжение со знаком плюс, относительно СЭ, а p—n-переходы j2 и j4 подключаются в прямом, а p—n-переходы j1 и j3 – в обратную сторону. Благодаря этому структура может рассматриваться, как структура тиристора, подключенная в обратном направлении, не принимающая участие в работе по пропусканию тока. В этом случае действие прибора определяется при помощи левой части структуры и представляет собой обратно ориентированную p—n—p—n структуру с добавочным пятым слоем n0 , который граничит со слоем p1.

Некоторые особенности триаков Hi-Com

Триаки Hi-Com имеют отличную от обычных триаков внутреннюю структуру. Одно из отличий состоит в том, что две половины тиристора лучше изолированы друг от друга, что уменьшает их взаимное влияние. Это дает следующие преимущества:

Увеличение допустимого значения dVCOM/dt. Это позволяет управлять реактивными нагрузками (в большинстве случаев) без использования демпфирующего устройства, без сбоев в коммутации. Это сокращает количество элементов, размер печатной платы, стоимость и устраняет потери на рассеивание энергии демпфирующим устройством.
Увеличение допустимого значения dICOM/dt. Это значительно улучшает работу на более высоких частотах и для несинусоидальных напряжений без необходимости в ограничении dICOM/dt при помощи индуктивности последовательно с нагрузкой.
Увеличение допустимого значения dVD/dt. Триаки очень чувствительны при высоких рабочих температурах. Высокое значение dVD/dt уменьшает тенденцию к самопроизвольному включению из состояния отсутствия проводимости за счет dV/dt при высоких температурах. Это позволяет применять их при высоких температурах для управления резистивными нагрузками в кухонных или нагревательных приборах, где обычные триаки не могут использоваться.

Из-за особой внутренней структуры работа триаков Hi-Com в квадранте 3+ невозможна. В большинстве случаев это не является проблемой, так как это наименее желательный и наименее используемый квадрант. Поэтому замена обычного триака на Hi-Com возможна почти всегда.

Более подробную информацию по триакам Hi-Com можно найти в специальной документации Philips: «Factsheet 013 — Understanding Hi-Com Triacs» и «Factsheet 014 — Using Hi-Com Triacs».

Принцип отпирания с помощью управляющего электрода

Эквивалентное представление структуры р-n-p-n в виде двух транзисторов показано на рис. 3.

Представление тиристора в виде двух транзисторов разного типа проводимости приводит к эквивалентной схеме, представленной на рис. 1.4. Она наглядно объясняет явление отпирания тиристора.

Зададим ток IGT через управляющий электрод тиристора, смещенного в прямом направлении (напряжение VAK положительное), как показано на рис. 4.

Так как ток IGT становится базовым током транзистора n-p-n, то ток коллектора этого транзистора равен B1xIGT, где B1 — коэффициент усиления по току транзистора Т1.

Этот ток одновременно является базовым током транзистора р-n-р, что приводит к его отпиранию. Ток коллектора транзистора Т2 составляет величину B1xB2xIGT и суммируется с током IGT, что поддерживает транзистор Т1 в открытом состоянии. Поэтому, если управляющий ток IGT достаточно велик, оба транзистора переходят в режим насыщения.

Цепь внутренней обратной связи сохраняет проводимость тиристора даже в случае исчезновения первоначального тока управляющего электрода IGT, при этом ток анода (1А ) остается достаточно высоким.

Типовая схема запуска тиристора приведена на рис. 5

Рис.3. Разбиение тиристора на два транзистора

Рис.4. Представление тиристора в виде двухтранзисторной схемы

Рис.5. Типичная схема запуска тиристора

Принцип работы релейного стабилизатора напряжения, тиристорного и латерного

В статье рассказывается о том, как устройство стабилизатора напряжения влияет на его работу, обсуждаются виды стабилизаторов напряжения по типу и характеристикам, приводятся несколько примеров, относительно рекламных трюков производителей, а так же приводится принцип работы стабилизатора напряжения любого типа.

Из представленных на Российском рынке лучших стабилизаторов напряжения, можно выделить четыре основные группы по принципу действия, такой вот, своеобразный рейтинг стабилизаторов напряжения:

Магазины электроники наперебой предлагают защитные стабилизаторы для дома разных видов. Выбрать лучший стабилизатор напряжения, среди такого количества, довольно затруднительная задача, но возможная. Лучшим будет тот, который решит проблемы Вашей сети, будет надежным и долговечным.

Топ стабилизаторов напряжения по многим параметрам возглавляют Отечественные марки защитных устройств.

Чтобы, понять какой вид стабилизаторов достоин внимания, рассмотрим из чего состоит любой из них.

Это интересно: Какие бывают типы стабилизаторов напряжения?

Отличие тиристорных стабилизаторов от симисторных

Тиристорные и симисторные модели стабилизаторов во многом схожи, в некоторых случаях их даже обобщают, называя оба варианта “тиристорными”.
Однако есть некоторые различия между ними. Рассмотрим их подробнее.
основное отличие симисторных стабилизаторов – способность пропускать ток в обоих направлениях (как 2 тиристора с общим управлением, подключённые встречно-параллельно).
Симистор – симметричный тиристор (или триак – от англ. TRIAC — triode for alternating current).
симисторы занимают больше места (примерно в 4 раза), поэтому конструкция симисторных стабилизаторов более габаритная
симисторы менее устойчивы к резким всплескам входного тока, перегрузкам (например, при стартовых токах электромоторов в индуктивной нагрузке).
Для снижения риска выхода из строя электронных ключей нужно делать соответствующий запас по мощности при покупке симисторной модели (хотя бы на треть от номинальной мощности нагрузки).
симисторы нагреваются сильнее тиристоров, больше нуждаются в радиаторах охлаждения
симисторные стабилизаторы имеют более сложное микропроцессорное управление.
При плохой работе вентилятора охлаждения или чрезмерных импульсах напряжения контроллер может выйти из строя,
а его прошивка «слететь».
симисторы из-за своих особенностей обычно применяются в стабилизаторах небольшой мощности – до 10 кВт

Бытовой стабилизатор

Группа , которая уже более 25 лет считается одним из лидеров в производстве систем электропитания, предлагает линейку бытовых стабилизаторов двойного преобразования. Инверторный стабилизатор напряжения «Штиль» отлично подойдёт для квартиры или небольшого дома. Ряд стабилизаторов включает в себя модели с мощностью 500, 1000, 1500 и 3500 В/А. Выходное напряжение имеет синусоидальную форму, а точность установки составляет 220 ± 2%. Стабилизаторы уверенно работают при колебаниях сетевого напряжения от 90 до 300 вольт, и имеют защиту от перегрузки. Все модели, кроме стабилизатора 500В/А оборудованы жидкокристаллическим дисплеем, на который выводятся все нужные параметры.

С этим читают:

Стабилизаторы напряжения для дома: отзывы, какой лучше и по каким критериям делать выбор

Стабилизатор напряжения для дачи на 220В: критерии выбора и виды

Выбираем электронный стабилизатор напряжения: принцип работы и характеристики

Александр 24.07.2018 в 12:13
На картинке с графиками напряжений какой-то неправильный стабилизатор, у которого на выходе 156 В
Ответить ↓
Аноним
06.11.2018 в 22:15
Ну там же написано, 220 Вольт… Хотя на самом деле будет правильнее 220*0.7 …но у меня получилось 154 Вольт!!! Чей калькулятор врёт!!!

Отключение тиристора

Тиристор перейдет в закрытое состояние, если к управляющему электроду открытого тиристора не приложен никакой сигнал, а его рабочий ток спадет до некоторого значения, называемого током удержания (гипостатическим током).

Отключение тиристора произойдет, в частности, если была разомкнута цепь нагрузки (рис. 6а) или напряжение, приложенное к внешней цепи, поменяло полярность (это случается в конце каждого полупериода переменного напряжения питания).

Рис.6. Способы отключения тиристора

Когда тиристор работает при постоянном токе, отключение может быть произведено с помощью механического выключателя.

Включенный последовательно с нагрузкой этот ключ используется для отключения рабочей цепи.

Включенный параллельно основным электродам тиристора (рис. 6б) ключ шунтирует анодный ток, и тиристор при этом переходит в закрытое состояние. Некоторые тиристоры повторно включаются после размыкания ключа. Это объясняется тем, что при размыкании ключа заряжается паразитная емкость р-n перехода тиристора, вызывая помехи.

Поэтому предпочитают размещать ключ между управляющим электродом и катодом тиристора (рис. 1.6в), что гарантирует правильное отключение посредством отсечения удерживающего тока. Одновременно смещается в обратном направлении переход р-n, соответствующий диоду D2 из схемы замещения тиристора тремя диодами (рис. 2).

На рис. 6а-д представлены различные варианты схем отключения тиристора, среди них и ранее упоминавшиеся. Другие, как правило, применяются, когда требуется отключать тиристор с помощью дополнительной цепи. В этих случаях механический выключатель можно заменить вспомогательным тиристором или ключевым транзистором, как показано на рис. 7.

Рис.7. Классические схемы отключения тиристора с помощью дополнительной цепи

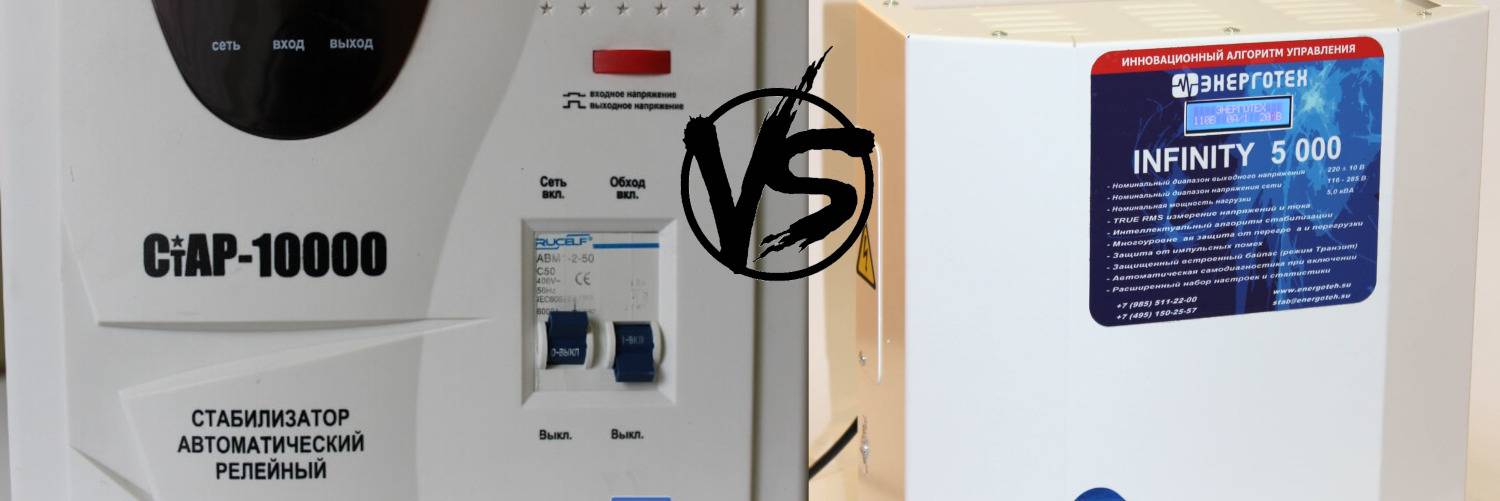

Отличия тиристорных стабилизаторов от релейных

Тиристорные и релейные стабилизаторы являются 2-мя самыми популярными типами стабилизаторов на российском рынке.
Они относятся к группе электронных устройств преобразования напряжения, наряду с симисторными, инверторными и феррорезонансными моделями.

Принцип работы и тиристорного и релейного стабилизатора аналогичен.
Эти полупроводниковые устройства используют для коммутации обмотки трансформатора различные ключи – тиристорные или релейные.
Регулировка напряжения в обоих типах происходит ступенчато, что визуально заметно по морганию ламп накаливания.
Вот только переключение симисторов и тиристоров происходит бесшумно, а реле немного пощелкивает.

Какие же основные отличия в работе этих двух типов между собой?
Правда ли, что тиристорные модели дороже, но надёжнее релейных?

Реле и тиристоры: в чём отличия?

Итак, разберём основные отличия между релейными и тиристорными стабилизаторами.
Реле работают шумнее, щелкают при переключении контактов. Тиристоры работают бесшумно, подходят для установки в любых помещениях.
При переключении реле более заметны изменения в освещении, моргание ламп накаливания.
Реле занимают в разы больше места, чем компактные тиристоры, но не нуждаются в радиаторах охлаждения.
Реле менее термостойки, а тиристоры чаще применяются в морозоустойчивых стабилизаторах для работы в неотапливаемых помещениях.
К перегрузкам реле относятся более лояльно, чем тиристоры, критичные к перегрузкам.
Поэтому тиристоры ставят с большим запасом по характеристикам, разрабатывают разные схемотехнические ухищрения, чтобы режим их работы не нарушался и они массово не выгорали.
Цена из-за этого на тиристорные стабилизаторы еще больше увеличивается.
Реле имеют открытую коммутацию, сопровождающуюся искрением и подгоранием контактов.
Во многом по этой причине тиристоры многими считаются более надёжными, имеют длительную гарантию производителя.
Т.к. у тиристорных моделей ключи более компактные, то их можно больше разместить в одном стабилизаторе.
С увеличением количества ключей повышается точность стабилизации напряжения.
Например, стабилизатор с 36-ю ступенями регулировки позволяет снизить погрешность стабилизации до 1,5% – модели
Энерготех TOP 12000 и
Вольт ГЕРЦ Э 36-1/40.
Есть даже тиристорные стабилизаторы LIDER серии “SQ-DeLUXe”.
Они имеют целых 120 ступеней стабилизации!
Это позволяет достичь максимальной точности напряжения – 220В ± 0,5%.

Надёжнее ли тиристоры?

Можно ли сказать, что тиристорный тип стабилизаторов в целом надёжнее релейного?
Да, если имеются ввиду релейные стабилизаторы китайского производства.
Многое зависит от качества непосредственно релейных и тиристорных ключей, системы их охлаждения и продуманности микропроцессорного управления.
Например, если производитель тиристорной модели сэкономил на её защите от импульсных скачков, то тиристоры может пробить высокое напряжение и они выйдут из строя.
У релейных моделей частой проблемой является подгорание релейных контактов из-за частого переключения под напряжением.

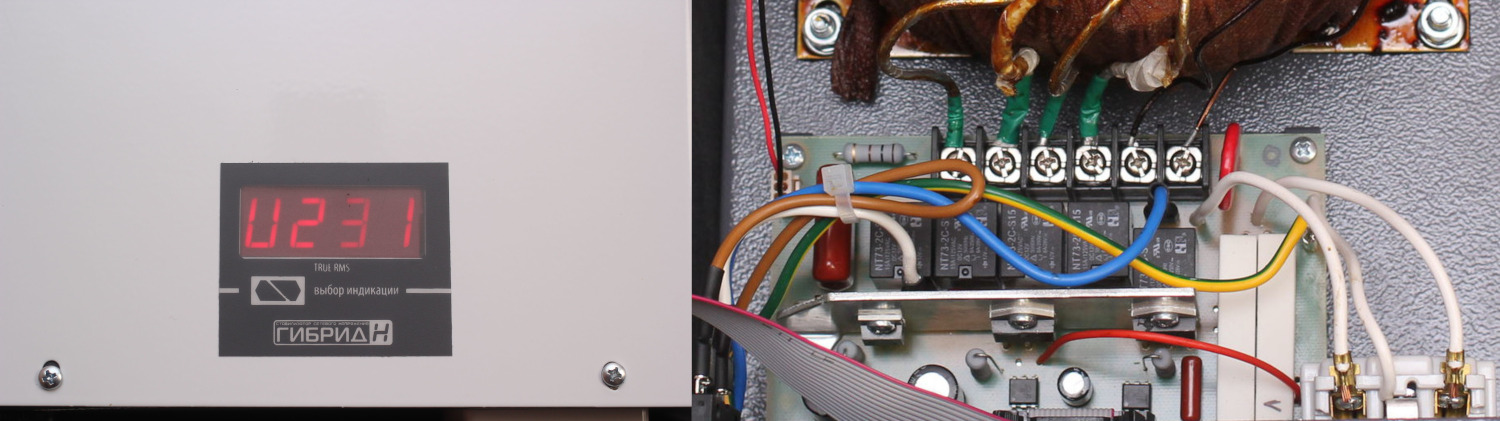

Для устранения указанной проблемы один производитель модернизировал конструкцию релейного стабилизатора, добавив в неё симисторы.
Получилась такая гибридная модель, симбиоз релейного и симисторного стабилизатора –
Вольт Гибрид Э 9-1/40А.
В результате реле не искрят при переключении, а симисторным ключам не требуются радиаторы охлаждения, т.к. задействованы они лишь на доли секунд.

Итак, нельзя однозначно утверждать, что релейные ключи менее надёжны, чем тиристорные или симисторные.
Есть релейные стабилизаторы российского производства, которые не уступают в надёжности тиристорным аналогом.
Кстати, стоимость их сравнима. Например, такие модели есть у производителя стабилизаторов Стабвольт и Штиль.

Например, релейные стабилизаторы Стабвольт имеют высокую перегрузочную способность, кратковременно – до 700%.
Это дает возможность работы с импульсной нагрузкой, с нагрузкой в составе которой есть двигатели с большими пусковыми токами.
К такой нагрузке относятся насосы, компрессоры, различные станки и т.п.

Тиристоры и симисторы. В чём разница?

Тиристоры и симисторы – полупроводниковые элементы, управление которыми (изменение их коммутационного состояния) осуществляется подачей положительного потенциала на управляющий электрод. Их отличие заключается в количестве слоев с различной проводимостью в пластине элемента.

Тиристор является преобразователем переменного тока однонаправленного действия. В своей структуре элемент имеет управляющий электрод, анод и катод.

Симистор представляет собой два встречно включенных тиристора, которые располагаются параллельно друг другу. У симистора каждый электрод является анодом и катодом одновременно, благодаря чему этот полупроводниковый переключатель способен проводить ток в двух направлениях.

Далее рассмотрим особенности и отличия устройств с коммутацией, реализованной на тиристорных и симисторных ключах.

Принцип работы

Тиристорные стабилизаторы работают по тому же ступенчатому принципу, что и релейные, рассмотренные ранее. Отличие заключается в том, что роль контактов электромеханических реле играют электронные управляемые ключи — тиристоры.

Тиристор представляет собой полупроводниковый прибор, имеющий три электрода — анод, катод и электрод управления. И в зависимости от наличия сигнала управления, он может находиться в закрытом или открытом состоянии. Проводимость в данной схеме имеет односторонний характер. В открытом состоянии движение электрического тока происходит от анода к катоду. Для использования этих электронных ключей в схемах переменного тока обычно поступают следующим образом. Два тиристора соединяют по так называемой встречно-параллельной схеме, то есть, анод одного прибора соединяют с катодом другого и наоборот.

В результате получается комбинированный ключ, обеспечивающий проводимость в обоих направлениях. Аналогично релейным приборам, каждый тиристорный ключ управляет только одной отпайкой вторичной обмотки автотрансформатора и одновременное открытие нескольких ключей не допускается.

Управление тиристорными ключами осуществляется электронным блоком. Алгоритм работы системы управления аналогичен тому, что применяется в релейных стабилизаторах. Система осуществляет постоянный контроль уровня напряжения и при его отклонении подаёт сигнал на открывание соответствующего ключа.

Принцип работы, преимущества и недостатки симисторных стабилизаторов

Симисторные стабилизаторы напряжения имеют принцип работы, схожий с тиристорными устройствами.

К их очевидным преимуществам, безусловно, можно отнести перечисленные выше достоинства, которыми отличаются тиристорные устройства:

скорость и точность регулирования напряжения;
высокое значение КПД;
бесшумная работа (что особенно важно при установке в жилых помещениях);
многолетний срок эксплуатации;
надежность работы, обусловленная полным отсутствием механических движущихся частей.

Современные симисторные стабилизаторы напряжения, как и тиристорные аналоги, отличаются широким диапазоном входного напряжения и возможностью работы при достаточно низкой температуре.

Существенными их недостатками являются высокая стоимость в сравнении с релейными моделями и ступенчатое регулирование выходного напряжения.

При покупке симисторного стабилизатора для питания чувствительных к напряжению электроприборов необходимо обратить внимание на количество силовых полупроводниковых ключей, задействованных в схеме стабилизатора – чем их больше, тем на выходе устройство сможет обеспечить более приближенное к номинальному значение напряжения. Кроме того, симисторные стабилизаторы также нельзя назвать удачным решением для организации защиты электродвигателей или нагрузки с электроприводом из-за искажения формы сигнала на выходе: как правило, это модифицированная синусоида

Говоря об ограничениях в использовании, стоит добавить и их низкую стойкость при работе с индуктивной нагрузкой

Кроме того, симисторные стабилизаторы также нельзя назвать удачным решением для организации защиты электродвигателей или нагрузки с электроприводом из-за искажения формы сигнала на выходе: как правило, это модифицированная синусоида. Говоря об ограничениях в использовании, стоит добавить и их низкую стойкость при работе с индуктивной нагрузкой.

К недостаткам симисторных стабилизаторов также следует отнести большую громоздкость силовых ключей по сравнению с тиристорными аналогами: один симистор занимает площадь, достаточную для размещения нескольких тиристоров. Разумеется, это не в лучшую сторону отражается на габаритных размерах и массе устройств.

Говоря об используемых полупроводниковых ключах, добавим, что симисторы менее стойки к токовым перегрузкам и в процессе работы могут нагреваться значительно сильнее, что увеличивает риск их выхода из строя.

Краткие выводы

Теперь давайте обобщим вышесказанное.
В целом, тиристорные стабилизаторы российского производства обладают хорошим соотношением цены и надёжности в работе.
Например, сравним их с инверторными моделями, цены на которые больше всего соответствуют тиристорным.
Практически на все модели инверторных стабилизаторов устанавливается гарантийный срок 2 года. Т.е. производитель сомневается, что его стабилизатор прослужит без поломок даже 3-5 лет.
Оно и понятно. Технология достаточно новая, опыта эксплуатации таких устройств недостаточно.
На аппараты же тиристорного типа обычно даётся 5-ти летняя гарантия, как подтверждение их высокой надёжности.
Наибольшей популярностью пользуются тиристорные модели мощностью от 10 кВт. Одна из причин – меньшая разница в цене (в сравнении с маломощными аппаратами)
с китайскими релейными аналогами при несравнимо более высоком качестве и характеристиках.
Тиристорные модели имеют самый широкий ассортимент. Если напряжение проседает несильно и нет высокоточной техники, то достаточно будет 9-12-ти ступенчатой модели.
Необходимо, чтобы стабилизатор работал от 100-120 вольт? Есть подходящие 16-ти ступенчатые модели.
Нужно обеспечить качественным напряжением высокоточную технику? К вашим услугам 36-ти ступенчатые модели повышенной точности.

Такая вот универсальность, желание многих потребителей купить один раз надёжный стабилизатор и забыть о нём на долгие годы
и определяет стремительно растущую популярность тиристорных аппаратов.

Если вам необходима подробная консультация по выбору стабилизатора напряжения, то можете позвонить по телефону (495) 972-00-90 и получить ответы на интересующие вопросы.

Читайте другие статьи по стабилизаторам напряжения:
Как выбрать стабилизатор напряжения?
Типы стабилизаторов напряжения
Электромеханические стабилизаторы напряжения
Инверторные стабилизаторы напряжения
Гибридные стабилизаторы напряжения

Подводим итог

Сравнивая симисторные и тиристорные стабилизаторы напряжения между собой и с другими видами устройств, можно прийти к следующим выводам:

оба типа приборов имеют как схожие возможности по стабилизации напряжения, так и почти одинаковые недостатки, одним из которых является ступенчатая корректировка и, как следствие, несинусоидальная форма выходного сигнала;
данные стабилизаторы не справляются с защитой чувствительного к качеству сети оборудования, а также приборов с электродвигателями;
оба устройства по своим рабочим параметрам ненамного превосходят релейные стабилизаторы напряжения, но стоимость их гораздо выше;
при поломке тиристорных и симисторных устройств ремонт их электронных компонентов обойдется дороже, чем стабилизаторов напряжения предыдущих поколений, работающих по аналогичному принципу.

Несмотря на то, что симисторные и тиристорные стабилизаторы пока пользуются достаточной популярностью, их постепенно но уверенно вытесняет с рынка новый тип устройств – инверторные стабилизаторы напряжения. Разработанные на в 2015 году, эти приборы получили самые высокие технические характеристики, среди которых:

более высокая точность стабилизации (2%);
непрерывное регулирование сетевого напряжения и, как следствие, чистый синус на выходе;
расширенный диапазон входного напряжения сети (90-310 В);
мгновенная скорость срабатывания;
универсальное применение.

Тиристорные и симисторные стабилизаторы напряжения — в чем отличие?
