Проект дачного туалета с душем — выбор схемы строительство

Устройство выгребной ямы

Для сезонного проживания или редкого посещения дачи в качестве места для утилизации канализационных отходов можно использовать выгребную яму. Она размещается под туалетом. Размер накопителя зависит от объема стоков. Стандартные параметры:

  • глубина – 2 м;
  • размер сторон – 1×1,1 м.

Отделка ямы имеет существенное значение, от него зависит степень безопасности конструкции. Среди популярных вариантов отделки стен ямы:

  • кирпич;
  • железобетонные кольца;
  • монолитная бетонная конструкция;
  • пластиковая емкость.

Каждый способ имеет плюсы и минусы, которые нельзя упускать.

Кирпичная отделка

Популярный и экономный вариант обустройства сливной ямы. После выравнивания стен начинается кладка кирпича на цементный раствор. Дно сооружения засыпается песком и бетонируется. Получается долговечная и надежная конструкция.

Железобетонные кольца

Этот вариант хорош своей долговечностью и прочностью, но требует больших трудозатрат по монтажу тяжелых колец. Дно ямы заливают бетоном, стенки колец покрывают гидроизоляцией.

Монолитная конструкция

Сложный и трудоемкий процесс позволяет создать герметичную камеру для стоков. Она не подвергнет угрозе загрязнения территорию участка.

Пластиковый бак

Накопительный резервуар из полимеров имеет множество плюсов: прост в монтаже, герметичен и долговечен. Единственный недостаток выбора – частое откачивание ассенизаторской машиной.

Пластиковая емкость для стоков

Виды туалетов

Простота конструкции позволяет обустроить туалет на даче своими руками чертежи, и типоразмеры которого, можно изучить в каталогах фирм или рассчитать самому. Древесина самый популярный и доступный материал, простой в обработке и не требующий специального инструмента для постройки. Сама конструкция состоит из каркаса, обшитого доской и накрытого кровельным материалом. Построить дачный туалет своими руками просто, для этого не нужно производить сложных расчетов, достаточно знать стандартные размеры, изучить инструкцию по сооружению, подготовить материал и инструмент и начать отстраивать санузел.Схема и проект деревянного туалета для дачиГотовый собранный туалет из дерева на дачеПростая конструкция дачного туалета Стоит отметить, что соорудить домик это половина дела, вторая половина заключается в создании специального резервуара для утилизации отходов. Есть несколько категорий туалетов, которые различаются по принципу переработки отходов.

Люфт-клозет

В этом виде туалетов устанавливается только нижняя часть унитаза, с технологическим уклоном пола в сторону утилизационного резервуара. Благодаря ему остатки стекают в обустроенную выгребную яму самостоятельно. Сама емкость для отходов обустраивается позади кабинки, и опорожняется по мере заполнения.Схематическое устройство люфт клозетаЧертеж люфт клозета для дачи или дома Эта конструкция хороша тем, что ее можно установить в помещении, создав теплый санузел, а накопитель отходов выкопать вне дома. Для этого прикрепить к унитазу полипропиленовую трубу диаметром 100-150 мм.

В данной ситуации не нужно монтировать дорогостоящую полноценную коммуникацию.Названия элементов люфт клозета

Важно! При обустройстве дачного люфт-клозета с выносом ямы за пределы дома, никаких посторонних запахов в санузле не будет. Стоит ответственно отнестись к обустройству резервуара для остатков, его качественно утепляют, накрывают герметизированной крышкой и грамотной системой вентиляции.Процесс постройки люфт клозета на даче Минусом подобного туалета является то, что при его обустройстве придется нарушить целостность стены

Пудр-клозет

Самая простая конструкция и проект туалетов для дачного участка. Для ее сооружения достаточно выкопать яму, которая будет служить накопителем отходов, над которой устанавливается деревянный домик. Для предотвращения появления запаха, отходы нужно пересыпать после похода в туалет. В качестве пудры применяют опилки, торф.Чертеж с размерами устройства пудр клозетаПроект пудр клозета на даче Построить туалет на даче своими руками чертежи составлять не обязательно, можно сделать простой схематический набросок, чтобы понимать представление об этапах работы. При покупке подобной конструкции в магазине, емкость с био-присыпкой входит в комплект к санузлу. Пользоваться ей просто, достаточно поставить ведро с опилками или торфом и пользоваться совочком для пудры.Процесс постройки пудр туалета на дачном участке Плюсом этих туалетов является использование отходов в качестве удобрений. При заполнении ямы, конструкцию переносят, и засыпают землей резервуар, оставляя до получения перегноя. Минус почва будет загрязняться жидкими сточными водами, что не совсем полезно. Если донные воды пролегают близко к поверхности, то такую постройку на участке устанавливать не рекомендуется.

Биотуалет

Это туалет, теремок из дерева, снабжается накопителем заводского производства, в котором отходы перерабатываются бактериями без доступа воздуха.Чертеж с размерами для установки биотуалета на даче Бактерии засыпаются в накопитель вместе с препаратом биологического происхождения. Он покупается отдельно в специализированном магазине. Отходы быстро перерабатываются, очищать контейнер часто не придется, отходы, возможно, сразу применить как удобрение для участка.

А как бы в доме?

Оно и понятно, оправляться в тепле – в добре не только комфортней, но и для здоровья полезнее. Однако устроить дачный туалет в доме хоть и вполне возможно, но прежде понадобится решить целый ряд проблем.

Первая – выгреб. Отводить стоки в колодец с инфильтрацией в грунт нереально; по действующим санитарным правилам тогда понадобится выдержать расстояния:

  • От источников водоснабжения не менее 30 м, а при обычной в средней полосе геологии – 50-80 м.
  • От непроточных водоемов и насаждений пищевых культур – от 30 м.
  • От рек и ручьев – от 15 м.
  • От строений и дорог – не менее 5 м.
  • От неплодовых деревьев, кустов и границы участка – от 2 м.

Все это касается не только своих, но и соседских объектов, подверженных загрязнению. Соседских даже более, т.к. в случае конфликта вся правда по закону будет на их стороне. Т.е., домашне-дачный туалет нужно строить с выгребной ямой глухого типа, требующей периодической откачки. Надо сказать, что с помощью современных средств для выгребных ям она решаема: санбочку за город приходится вызывать не чаще раза в квартал, и всегда есть время скооперироваться на сей счет с соседями.

Видео: выгребная яма своими руками

https://youtube.com/watch?v=cu2A4CQ_Jq0

Вторая проблема – запах. Ставить смывной унитаз с гидрозатвором (сифоном) над выгребом нельзя даже на даче с избыточным и совершенно бесплатным водоснабжением: излишек влаги погубит бактерии в яме, и понадобится уже не плановая откачка, но аварийная чистка, с оплатой, кроме санбочки, работы бригады сантехников на выезде.

Туалеты с выгребом делают люфт-клозетами; попросту – с толчком в виде воронки с крышкой. Но люфт-клозет не исключает проникновения в помещение запахов, хотя бы вследствие скачков тяги в вентиляции и задувания ее ветром. Поэтому выгреб домашнего туалета нужно проветривать не обычной фановой трубой, а сапуном – вентиляцией с принудительной тягой, создающей в яме давление ниже атмосферного.

Ставить на протяжку сапуна вентилятор – гиблое дело. Бытовой в агрессивной среде долго не протянет; очень дорогой специальный (он должен быть, помимо прочего, еще и взрывобезопасным) придется часто чистить, а чем он там обрастает, этого лучше и не видеть, не то что нюхать или трогать.

Достаточно просто можно устроить туалет в дачном доме с отоплением; варианты для печи и котла см. на рис. Под сапун делают люфт-канал с термоградиентной тягой. Чтобы она действовала и в теплое время года, когда не топят, трубу сапуна (она должна выступать не менее чем на 70 см над устьем дымохода и коньком крыши) выполняют металлической и красят в черный цвет, тут уж Солнышко подогреет.

Вентиляция выгребных ям в домах с отоплением

Однако есть и вариант для сезонных дач без отопления. Вспомним, в первых кирпичных хрущевках довольно грубые фаянсовые унитазы промывались дочиста, многие и ерш на хозяйстве не держали. Почему? Смывной бачок подвешивался под потолком высотой в 2,8 м; для спуска с него свисала груша на цепочке. Итого – напор свыше 2 м. Сильная струя со страшным шумом сносила в выпуск сразу все.

Шум при спуске был не последним обстоятельством, породившим унитазы-компакты. Но в классической раковине с лоханью слабая струя могла вообще ничего не смыть. Тогда и придумали унитазы с косым спуском, см. рис. справа. В них, правда, не присмотришься – а каков у меня нынче стул – и без ерша уже не обойтись, но и слабая струя смывает приемлемо.

Унитаз с косым спуском и наклонным выпуском

Автор, столкнувшись несколько лет тому назад с необходимостью переделать дачный туалет, подумал: не мешало бы поставить что-нибудь с сифоном, чтобы вообще никогда не воняло. Косой уник довольно чисто смывается слабой струей, а что, если дать сильную, как в хрущевском? Меньший расход воды при том же качестве смыва.

Хотел сначала купить дешевый компакт с бачком без дозатора (вода идет, пока кнопка нажата) и поднять его повыше, но потом подумал: а зачем? Тянуться неудобно, воду дают по расписанию, стало быть, нужен еще напорно-накопительный бак. В конце концов взял одну раковину с выпуском вниз, прямо в яму. Под потолком подвесил пластиковый бочонок на 50 л, а воду на смыв подал двумя отрезками пластикового гофра через шаровый вентиль с рукояткой, чтобы резче открывать.

Результат превзошел все ожидания: на смыв уходит до 3 л воды. От 50-л бачка – 15-25 смывов в сутки, на четверых хватает. Чистящее сообщество в яме благоденствует.

Уличный туалет для дачи из ОСБ плиты своими руками – фото и чертежи

Пожалуй, самый простой способ построить достаточно удобный для летнего использования дачный туалет – использовать плиты ОСБ. Они дешевы, легко поддаются обработке и подогнать их под размеры конкретной постройки не составит труда.

Фундаментом на прочной почве вообще можно пренебречь, а если и устраивать его, то самый простой, столбчатый или же на кирпичах.

В первую очередь собирается каркас. Для этого нужно взять прочный брус – желательно сечением от 40×40 мм или больше. В основание укладывается квадрат размером от 120×120 до 140×140 см. Крепить брус между собой можно при помощи гвоздей или шурупов-саморезов. Если выгребная яма большая и находится почти под всей площадью туалета, есть смысл сделать обрешетку – добавить ещё несколько брусьев в середину квадрата.

К основанию крепится вертикальный брус высотой 200 см. В верхней части собирается ещё один квадрат по площади точно совпадающий с основанием – дополнительный пояс жесткости. Уже к нему под углом следует прикрепить основание для будущей крыши – классический треугольник.

Каркас готов. Осталось только обшить его листами из ОСБ плит. Выпилить подходящий по форме и размеру при помощи ножовки или электролобзика не составит труда. Кровля также может быть выполнена из ОСБ плиты, но для гидроизоляции следует защитить его кусками рубероида или шифера. Первый можно наплавить или закрепить мелкими гвоздями, а второй – при помощи шурупов.

Видео

Что учесть при разработке проекта?

Как и для любого другого сооружения, для совмещенного туалета с летним душем в первую очередь готовят проект. При его разработке следует учесть такие нюансы:

  • Планировка должна быть удобной. Для каждого помещения предусмотрены отдельные входы, поэтому нужно позаботиться, чтобы доступ к обеим дверям был свободным. Туалетом и летним душем должно быть удобно пользоваться. Если в семье есть дети, пожилые люди или инвалиды, нужно учесть и их потребности.
  • В проекте учитывают особенности стройматериалов, отделки. От этого зависят нагрузки на будущие конструкции и, соответственно, выбор типа фундамента.
  • Площадь и высоту помещений рассчитывают, исходя из личных потребностей членов семьи. Чаще всего строят конструкции 2,75х2 м или 3х3 м. Высота может быть 2 или 2.5 м в зависимости от роста членов семьи. Слишком низкие помещения некомфортны, а в излишне высоких бывает трудно доставать до лейки душа.

Расчет площади также зависит от количества сантехнических приборов и мебели. Если построить просторные помещения 1,3х2 м, то места хватит для душевой кабинки, скамейки, полочек и умывальника. К тому же прямоугольная форма облегчает задачу по расстановке предметов мебели и сантехники.

При проектировании нужно учитывать, в какую сторону будет открываться дверь в каждое помещение. От этого зависит выбор места установки умывальника и возможность одновременно входа людей в туалет и летний душ

Чем тщательнее будет разработан проект, тем удобнее и долговечнее получится конструкция. Не стоит начинать строительство раньше, чем будет продумана каждая мелочь, ведь достраивать и перестраивать гораздо сложнее и дороже, чем один раз обеспечить все необходимые удобства.

Материал для строительства

При самостоятельном строительстве дачного туалета используются разные материалы: дерево, кирпич, ОСБ плита, фанера, старые поддоны, металл. Каждый материал имеет свои плюсы и минусы.

Дерево

Считается самым доступным в ценовом плане материалом, обладающим высокими техническими характеристиками. Из него сооружаются уличные туалеты всевозможных форм и дизайнов, благодаря тому, что материал хорошо поддается обработке, и легко окрашивается.

При строительстве сортира преимущественно используется дерево хвойных или лиственных пород. Так как эта древесина отличается водостойкостью, прочностью и удобством в работе. Вместо дерева можно использовать и вагонку, отличающуюся эстетичностью. Главное, материал периодически обрабатывать различными пропитками и антисептиками, повышая его пожаробезопасность и стойкость к образованию грибков и плесени.

ОСБ плита

При строительстве деревенского сортира из ОСБ плиты стоит подчеркнуть достоинства используемого материала:

  • прочность и стойкость к деформации;
  • влагостойкость, благодаря использованию смолы в качестве вяжущего материала;
  • небольшой вес. Для таких построек нет необходимости сооружать прочный фундамент;
  • удобство в работе. Как и дерево, ОСБ плиты легко режутся и пилятся как ручными, так и электрическими инструментами;
  • экологичность. Данный материал не выделяет никаких вредных токсинов.

Построить из ОСБ можно уличный сортир по любой схеме: теремок, шалаш, скворечник, избушка. Проявив немного фантазии и творческого подхода, можно получить красивое и оригинальное строение, гармонично вписывающееся в общий ландшафтный дизайн.

Поддоны

Чтобы построить недорогой туалет для временного проживания на даче, прекрасно подойдут и старые поддоны. К преимуществам такой постройки стоит отнести:

  • натуральность и экологичность;
  • прочность и способность выдерживать большие нагрузки;
  • длительный срок эксплуатации (при своевременной обработке материала антибактериальными средствами и пропитками, повышающими пожаростойкость материала);
  • эстетичность.

Строительство уличного сортира из поддонов практически ничем не отличается от технологии работ с древесиной. Сами поддоны стоит аккуратно разобрать, отшлифовать, обработать антисептиком и подогнать по размерам будущей постройки.

Профлист

Данный материал подходит для сооружения летней уборной. Главное, расположить постройку в тени, так как на солнце металл будет сильно нагреваться. Сами профильные листы предоставляются производителями в разных цветовых решениях. Они покрываются защитным слоем, предотвращающим коррозию материала. Крепятся листы металла к каркасу постройки саморезами или специальными вытяжными заклепками

Поэтому под рукой важно иметь шуруповерт или заклепочник

Проекты уличных туалетов с чертежами и описанием

Существует множество вариантов дачного туалета на приусадебном участке. Это могут быть как самые простые постройки, так и оригинальные произведения искусств. Чаще всего, владельцы дач останавливаются свой выбор на:

  • простых моделях;
  • туалете, совмещенным с душем;
  • дачном туалете – домике;
  • туалете — шалаше.

Каждый отдельный вариант имеет свои особенности строительства и подходит под разные ландшафтные дизайны. Форму постройки владельцы дач выбирают сами, а вот количество необходимого материала, рассчитывается исходя из размеров уличного стандартного туалета.

Самый простой вариант

Самым простым и бюджетным вариантом является традиционная деревенская уборная из древесины. В качестве основного расходного материала здесь можно использовать:

  • осб плиты;
  • вагонку;
  • ДСП;
  • доски;
  • листовую фанеру.

К основным преимуществам простой модели уличного туалета стоит отнести:

  • мобильность. При необходимости постройку легко и просто передвинуть с одного места на другое или разобрать;
  • выгодную стоимость. Деревянный туалет самый доступный в ценовом плане;
  • экологичность. Дерево не выделяет вредных токсинов. Главное, обработать его антисептиками и огнеупорными составами.

Самой простой моделью садового деревянного туалета среди дачников является скворечник. Он характеризуется односкатной крышей, высотой задней стенки до 2 м, шириной не менее 1 м.

Чтобы постройка прослужила как можно дольше, дерево раз в несколько лет покрывается новым слоем лака или окрашивается.

Дачный туалет домик

Этот вид туалета относится к довольно любопытной и оригинальной конструкции, где можно проявить полный полет фантазии. Если сравнить его с другими моделями (например, шалашом, скворечником, избушкой), он окажется самым теплым и комфортным в эксплуатации. Помимо этого строение является прочным, надежным и долговечным. А тратится на него столько же времени, сил и финансов, сколько и на сооружении менее комфортного и не такого теплого скворечника.

Туалет шалаш

Такое строение отличается эффектным внешним видом. Строительство туалета – шалаша начинается с обустройства выгребной ямы. По углам ямы делаются небольшие углубления для размещения в них бетонных блоков

На данном этапе строительства важно строго соблюсти точную геометрию. Конструкция обязательно должна быть прямоугольной. Размеры дачного туалета шалаша могут быть следующие:

Размеры дачного туалета шалаша могут быть следующие:

  • ширина постройки до 2 м;
  • высота – 2,4 м;
  • глубина – 1,2м.

Туалет с душем

Комбинирование с душем часто используется как дачниками, так и владельцами частных домов. Внешне постройка представляет собой небольшой домик с двумя дверями. С одной стороны в нем находится летний душ, с другой – уборная. Многие считают, что сооружение такого здания не оправдывается финансовыми затратами. Но ведь душ, как и туалет, обязательно должен присутствовать на участке. Следовательно, строить его придется все равно. А сооружая совместный душ с туалетом можно сэкономить финансовые расходы за счет одной смежной стены между постройками.

В заключение стоит отметить, что способов сооружения дачных туалетов существует масса. Все они отличаются по габаритам, типам конструкций, формам, дизайнам, материалам изготовления

Не важно, на каком варианте вы остановили свой выбор, главное, чтобы садовый туалет гармонично вписался в окружающую обстановку и если не стал ее ярким акцентом, то хотя бы не испортил внешний вид двора

При строительстве не стоит бояться экспериментировать. Проявляя свой полет фантазии, распечатывая интересный чертеж дачного туалета с размерами из дерева с размерами, можно создать действительно эксклюзивную постройку на участке, вызывающую восторг и восхищение не только среди ваших родных, но и среди соседей.

ДЕЛАЕМ СТОЛБЧАТЫЙ ФУНДАМЕНТ

Для удобства использования и экономии стройматериалов будем строить душ и туалет для дачи в одном строении. Его объём: ширина 1,5 м, длина 3 м, высота 2,2 м. Получается, что помещения будут построены площадью 1,5 на 1,5 м. Забегая вперёд нужно отметить, что при эксплуатации этого объёма комнат оказалось больше, чем достаточно, они показались слишком большими, хватило бы площади 1,2 м на 1,2 м.

Дачный туалет с душем мы построим из дерева, поэтому нам подойдёт столбчатый фундамент глубиной 80 см.

Нарежем 16 деревянных колышков и разметим место для фундамента. По периметру размером 1,5 на 3 м, через 0,75 м друг от друга установим 14 колышков, там, где будет яма, один колышек пропустим. По дальним углам ямы тоже поставим колышки, здесь изготовим люк для чистки. Обязательно проверьте диагонали крайних меток, расстояние между колышками должно быть одинаковым, углы прямые. Садовым буром с диаметром шнека 13 см, которым мы бурили ямы при установке забора, сделаем 16 отверстий. Возле каждой ямы изготовим деревянную опалубку высотой, шириной и длиной 20 см, выровняем её строительным уровнем по горизонтали.

Для прочности фундамента в каждую яму вставим по 3 прутка арматуры, свяжем её проволокой. Положим во все ямки свёрнутый кусок рубероида, чтобы предотвратить контакт бетона с землёй, так мы уже делали при установке столбов для забора. Цементным раствором, который мы использовали для штукатурки стен, заполняем углубления. Для экономии цемента можно добавить мелкого щебня исходя из расчёта: 1 часть цемента, 3 части песка, 5 частей щебня. Выровняв раствор по опалубке, воткнём по центру металлическую шпильку диаметром 10 мм на глубину 12 см, а 8 см оставим наверху. Ждём, пока фундамент окрепнет, а сами начнём готовить деревянный брус для каркаса.

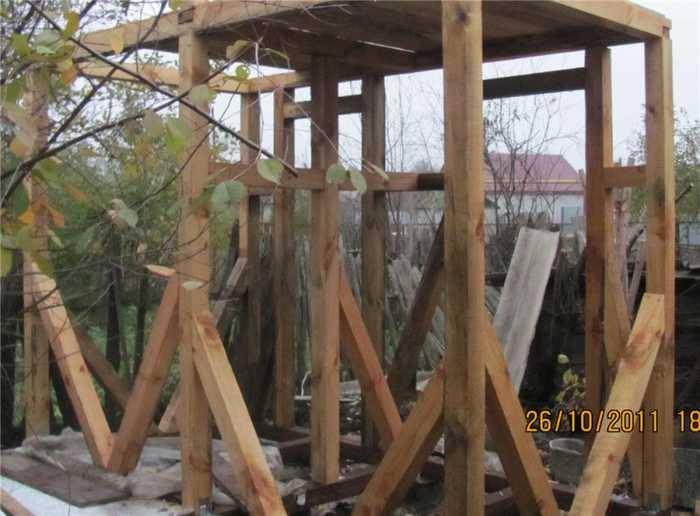

УСТАНОВКА КАРКАСА

Для каркаса дачного душа с туалетом будем использовать сосновый брус со сторонами 10 см. Как только раствор наберёт прочность, разберём опалубку и приступим к нижней обвязке фундамента. Нарежем бензопилой по длине сторон строения брус и соединим его между собой вполдерева. Это значит, что с каждой стороны мы отрезали по 5 см от толщины, когда его соединили между собой, получилось как раз 10 см.

Под шпильки, торчащие из фундамента, мы просверлили отверстия, положили перекрытие, затем закрепили его шайбой с гайкой при помощи накидного ключа. Под дерево для гидроизоляции уложили кусок рубероида. У нас получилась нижняя обвязка фундамента, весь брус лежит на столбах, прочно затянут шпилькой с гайкой. Обработаем дерево защитным составом (мы использовали отработанное машинное масло).

Над ямой, где будет сиденье и пол, положим для надёжности два металлических швеллера. Выгребную яму, которая выходит за периметр стен, накроем тёсом и защитим водонепроницаемым материалом. Если нам понадобится откачать из ямы нечистоты, снимем пару тесин, чтобы вставить шланг ассенизаторской машины.

Теперь можно ставить вертикальные столбы для каркаса. Высота всех столбов равна 2,2 м. Сначала установим их по углам. Вертикаль столбов проверяем с помощью строительного уровня. Соединяем вертикальные стойки с обвязкой металлическими пластинами и уголками, используемых для крепежа. Для прочности внизу ставим распорки, закрепляем их длинными саморезами. Установим по два столба там, где будут входные деревянные двери, 2 м высотой, 80 см шириной. Расстояние между столбами нужно выдержать ровно 0,8 метра. Над будущей дверью, на высоте 2 м, закрепим горизонтальную распорку, чтобы получился проём. Оставшийся промежуток между дверью и потолком, равный 20 см, мы впоследствии застеклим.

По бокам также укрепим вертикальные столбы распорками, прочно прикрутив их саморезами. После того, как столбы будут установлены, сделаем обвязку каркаса сверху, соединяя брус вполдерева. Для защиты древесины обработаем всю конструкцию антисептиком.

Функциональность

Душевая кабина занимает гораздо меньше места, чем традиционная ванна. Её минимальный размер — 76×76 см, это в два раза меньше площади стандартной ванны. Освободившееся после демонтажа место пригодится для установки дополнительной мебели, стиральной машины, сантехники и других предметов интерьера.

С кабиной расход воды значительно сократится — не нужно наполнять ёмкость до краёв, чтобы помыться.

Продвинутые модели современных устройств для душа намного превосходят обычную ванну по своей функциональности. Гидромассажные боксы предлагают функции, которые были недоступны вам ранее: опции турецкой бани, массажа и тропического душа.

Проект

Устройство Канализационного слива для душа

Далее следует изготовление канализации для слива воды из душа. Для этих целей используйте обычные канализационные трубы, но лучше не серые, а красные. Такие трубы крепче и надёжнее и есть уверенность в том, что они не деформируются по различным причинам.

Как правило, на дачных участках нет возможности прямого и простого сброса воды, если только ваш участок не расположен возле оврага. Но это не является большой проблемой для дачных душевых установок. Сделайте отвод сбросов на пару метров от основного строения, на глубину около 50 сантиметров. В месте слива выкопайте яму около 1,5 метров глубиной и диаметром около 0,5 метра. Засыпьте её крупным щебнем, не доходя до уровня земли на 20 сантиметров. Остаток засыпьте землёй. Вода из слива будет постепенно дренировать и не доставит вам проблем.


Дачный туалет душ фото
