Схема подключения водяного теплого пола: варианты исполнения и руководство по устройству

Отопление дома без насоса. Два проверенных временем варианта

До 90-ых годов прошлого века, отопление дома без насоса было единственно доступным, так как было не развито направление по изготовлению циркуляционных насосов и продвижению их в массы. Таким образом, владельцы и застройщики частных домов вынуждены были монтировать отопление в своих домах без насоса.

Но когда в 90-ых годах в СНГ начали привозить хорошее котельное оборудование, трубы и компактные циркуляционные насосы, то ситуация резко изменилась. Все начали монтировать системы отопления. которые без насоса не работают. Про самотечные системы стали забывать. Но сегодня ситуация меняется. Застройщики частных домов вновь вспоминают об отоплении дома без насосов. Так как повсеместно можно проследить перебои и нехватку электроэнергии, которая так нужна для работы циркуляционного насоса.

Особенно остро вопрос качества и количества подачи электричества стоит в новостройках.

Вот почему сегодня как никогда вспоминается одна пословица «Все новое – это хорошо забытое старое!». Эта пословица очень актуальна сегодня, для отопления дома без насоса.

Например, раньше для отопления использовались только стальные трубы, самодельные котлы и открытые расширительные баки. Котлы были с низким КПД, трубы стальные громоздки, и их не рекомендуется прятать в стены.

Расширительные баки располагали на чердаках. из-за этого были тепло потери и угроза залива крыши или промерзания трубок в баке. Что в свою очередь часто приводило к взрыву котла, разрыву труб и человеческим жертвам.

Сегодня благодаря современным котлам, трубам и другим устройствам отопления можно сделать шикарную, экономичную систему отопления без насоса. Благодаря современным экономичным котлам можно добиться существенной экономии.

Современные пластиковые или медные трубки можно легко спрятать в стены. Так же отопление дома сегодня можно сделать, как с радиаторами, так и с теплыми полами.

Сегодня можно выделить две основные системы отопления дома без насоса.

Первая и самая часто встречающаяся система называется Ленинградка. или с горизонтальным разливом.

Главное в системах отопления дома без насоса — это уклон труб. Без уклона система работать не будет. Из-за уклона «Ленинградка» не всегда подойдет, так как трубы проходят по всему периметру дома. Так же из-за того, что уклона может не хватить, приходиться опускать котел ниже уровня вашего пола. Котел в этом случае неудобно топить и чистить.

Так же при монтаже системы отопления дома без насоса Ленинградки мешают дверные проемы по пути следования труб. При этом необходимо сделать подоконники высотой не менее 900мм.

Это нужно, чтобы был смонтирован радиатор и хватило высоты для труб по уклону. В остальном система вполне работоспособная, именно с чугунными, стальными и алюминиевыми радиаторами.

Вторая система отопления дома без насоса называется «Паук» или вертикальная система с верхним разливом.

На сегодня это самая надежная и практичная система отопления дома без насоса. Главное, что система «Паук» лишена всех недостатков «Ленинградки», за исключением уклона именно обратки, из-за которого тоже приходится опускать котел ниже пола.

В остальном система «Паук» — это самая работоспособная система. К системе «Паук» можно прикрутить любые радиаторы и теплые полы. Можно на радиаторы в системе «Паук» смонтировать клапаны под термоголовку и спрятать трубы в стены и так далее.

Сегодня все чаще приходится рекомендовать застройщикам именно систему «Паук», т.к. на сегодня это идеальная система отопления дома без насоса.

Благодарим Вас, что дочитали эту статью!

Ограничения на установку ECP

Производители компонентов теплого пола (ТП) не всегда указывают, есть ли ограничения на установку систем водоснабжения, но они существуют. В некоторых случаях запрещено монтировать отопительные конструкции.

Где не принято устанавливать водяные полы:

  • В кондоминиумах. Центральное отопление распределено по квартирам. Дополнительное подключение в одном из них приведет к перегреву и гидравлическому дисбалансу.
  • В общественных местах. Полы с подогревом считаются неэффективными, так как потери тепла велики, а недорогие системы становятся дорогими в эксплуатации.
  • В домах с недостаточной теплоизоляцией как основным источником тепла. Одним из условий установки теплого пола в северных регионах является снижение теплопотерь за счет утепления стен и полов, а также установка радиаторов отопления по периметру помещения, под окнами.

Самая эффективная система отопления – это сочетание традиционного радиаторного отопления с подогревом полов, при этом радиаторы остаются основными источниками тепла.

Но иногда важную роль играет скрытая система под полом:

Галерея изображенийФотографии из Большие окна в полный рост требуют особой конструкции интерьера, а радиаторы в помещениях со стеклянными стенами кажутся излишними. Чтобы сохранить все нюансы ретро-стиля, дизайнеры прибегают к различным ухищрениям. Одна из хитростей – использовать теплые полы вместо технических радиаторов: в отличие от взрослых, дети любят играть на полу, где при традиционном обогреве скапливается холодный воздух. Выход – полы с подогревом Помещение для принятия водных процедур не может быть холодным и когда становится не только воздух, но и пол, повышается комфорт Просторные комнаты с панорамными окнами Интерьеры в стиле ретро Детские комнаты и игры Ванные комнаты и туалеты

Теплые полы, оборудованные с соблюдением норм и технологических нюансов, безопасны, гигиеничны и не влияют на эстетику помещения.

А за функциональность и удобство использования отвечает выбранная схема подключения, на описании которой мы остановимся более подробно.

Выбор схемы подключения

Перед тем, как производить подключение теплого пола к системе отопления, важно выбрать оптимальную схему монтажа. Она зависит от потребностей владельца в отопительных приборах и конструктивных особенностей дома

В частности, конструкция водяного теплого пола зависит от площади и формы помещения, его планировки и деления на зоны, схемы расстановки мебели и бытовых приборов, а также от наличия в комнате наружных стен, пропускающих вовнутрь дома холод с улицы

В частности, конструкция водяного теплого пола зависит от площади и формы помещения, его планировки и деления на зоны, схемы расстановки мебели и бытовых приборов, а также от наличия в комнате наружных стен, пропускающих вовнутрь дома холод с улицы.

Наиболее распространенные схемы подключения предполагают спиралевидную укладку труб.

Однако, если необходимо сконструировать водяной пол своими руками в больших комнатах, то можно выбрать вариант укладки труб в виде петель или змейки. В независимости от выбранной схемы, для проведения работ по подключению мастеру потребуется купить гребенку для отопления, коллектор, циркуляционный насос, фитинги, шаровые клапаны, трубы, распределитель отопления и прочее оборудование.

Схема монтажа с использованием системы отопления

Гидравлические теплые полы, подключенные к системе отопления, могут использоваться для обогрева всего дома, однако такой вариант приемлем лишь для частных домов, не зависящих от централизованного отопления. Желающим установить теплый пол в квартире от центрального отопления следует понимать, что такой вариант нецелесообразен по ряду причин. Среди них возможность гидроударов, низкое качество теплоносителя, высокое сопротивление воды в трубах, скачки температуры и пр.

В тоже время, жителям частных домов и владельцам квартир с проектами автономного обогрева сделать полноценный теплый пол от отопления своими руками не так сложно, главное придерживаться правильного порядка действий.

Данный элемент предназначен для регулирования температуры теплоносителя, поскольку слишком горячая вода, предназначенная для настенных радиаторов, в системе теплого пола является недопустимой. Смесительный узел понижает температуру до приемлемых значений, которые составляют 35-40 градусов.

Сама схема подключения теплого пола к системе отопления имеет следующий характер. В строгой последовательности к системе отопления на подачу сперва подключается циркуляционный насос, затем датчик температур и в заключение трехходовой смесительный клапан. В свою очередь, на обратку устанавливается еще один клапан, выход которого соединен с трубой подачи охлажденного теплоносителя, циркулирующего по контуру к смесительному клапану.

После того, как схема собрана, теплоноситель будет циркулировать по контуру теплого пола в следующей последовательности. Сначала циркуляционный насос подает воду в систему теплых полов, затем теплоноситель охлаждается трехходовым клапаном, после чего проходит по всему контуру и возвращается на обратку.

Схема коллекторного подключения

Можно подключить теплый пол от котла отопления и другим методом. Для этого потребуется коллектор и гребенка. Схема подключения предельно проста и подразумевает всего несколько этапов. На первом этапе потребуется гребенка для отопления цена которой зависит от модели. С ее помощью производится соединение труб греющих контуров с коллектором. А второй этап состоит в подключении коллектора к отопительному котлу. Однако для того, чтобы схема работала с максимальной отдачей, в процессе монтажа необходимо придерживаться некоторых нюансов.

В частности, важно проследить за правильностью монтажа коллектора. Он должен быть установлен с расчетом того, что в дальнейшем трубы отопления можно будет подвести и подключить максимально удобно

Конструкция коллектора для большей функциональности системы должна включать в себя перечисленные ниже элементы:

Конструкция коллектора для большей функциональности системы должна включать в себя перечисленные ниже элементы:

  • насос;
  • смеситель;
  • сливной кран;
  • воздухоотводчик.

Для удобства настроек и контроля показателей работы системы, коллектор может быть дополнительно оборудован термостатическими приборами, регулирующими уровень прогрева теплоносителя, циркулирующего в контуре.

Паровое отопление

Обогрев с мембранным бачком

Иногда паровое отопление ассоциируют с водяными конструкциями обогрева помещения. И здесь фактически нет ошибки, но есть один нюанс: пар – это вода, нагретая до закипания.

Таким образом, принцип работы паровой отопительной системы заключается в том, что вода в котле нагревается до образования пара, а затем этот теплоноситель поступает по трубам в элементы обогрева .

Отопительная система с теплоносителем в виде пара, состоит из следующих конструктивных элементов:

  • тепловой генератор, представленный в виде котла, который нагревает воду и накапливает пар;
  • выпускной клапан, который контролирует поступление пара в систему;
  • магистральные трубы;
  • радиаторы отопления.

Важно знать: при монтаже паровой конструкции отопления категорически запрещено использование пластиковых труб. Что же касается классификации парового отопления, то она абсолютно аналогична отопительным системам водяного отопления. Что же касается классификации парового отопления, то она абсолютно аналогична отопительным системам водяного отопления

Что же касается классификации парового отопления, то она абсолютно аналогична отопительным системам водяного отопления.

Подключение теплого пола к гравитационной системе отопления

Третий вариант, например, чисто гравитационная горизонтальная система отопления без циркуляционного насоса. Так как система в этом случае идет под уклоном и можно подключить контур теплого пола, например, в одной комнате, используя ту же систему уклона. Для этого подключаем подачу контура теплого пола в начале комнаты, а обратку контура в другом конце комнаты. Хочу сразу сказать, что придется очень повозиться, чтобы подключить контур теплого пола к гравитационной системе отопления. Проще врезать в такую систему циркуляционный насос и сделать подключение по второму варианту.

Элементы системы

Элементы системы

Все схемы объединяет простота работы, возможность самостоятельного монтажа, а также расположение основных элементов. Подача и «обратка» располагаются с левой стороны, а коллектор с гребенками – с правой. Различия схем заключаются в добавлении некоторых деталей. Чаще коллектор располагают около смесительного узла, реже – в отдалении, что может быть связано с дефицитом свободного пространства или планировочными особенностями помещения.

Состав комплектующих зависит от материала используемых труб – из сшитого полипропилена, металлопластиковых, гофрированных из нержавеющей стали или медных.

В схеме используют следующие элементы:

  • Запорная арматура в виде шаровых кранов. Они не участвуют в регулировке основных показателей теплоносителя – его температуры и давления, но необходимы при проведении ремонтных работ, когда требуется отключить отдельные узлы системы.
  • Косой фильтр, предназначенный для механической очистки воды. Его применяют в системе, если нет уверенности в чистоте используемой воды. Такой фильтр не пропустит твердые частицы в устройство для настройки, обеспечив тем самым корректную работу системы и продлив срок службы клапанов.
  • Термометры, обеспечивающие зрительный контроль над температурой воды внутри контура. Некоторые модели оснащены зондом, который непосредственно соприкасается с теплоносителем. Термометры бывают жидкостными, механическими и цифровыми.
  • Термостатический клапан является основным элементом управления смесительного узла. Сверху на него надевается термостатическая головка. Когда температура теплоносителя меняется, головка механически воздействует на термоклапан. Если градус превышен, клапан закрывается, а при понижении температуры – открывается.
  • Байпас для отбора холодной воды – перемычка, которая при помощи сантехнических тройников формируется между трубой подачи и «обратки». Для осуществления точной настройки напора теплоносителя на байпасе устанавливают балансировочный вентиль, который обеспечит оптимальный режим работы системы и ее бесшумность.
  • Оптимальная скорость движения воды по трубам обеспечивается при помощи циркуляционного насоса.

Питающий дроссель

Система с двухходовым клапаном является наиболее простой в исполнении. Контроль над температурой воды, поступающей в трубы системы, осуществляется благодаря термостатической головке, установленной на клапане и жидкостному датчику. Открытие и закрытие клапана происходит благодаря головке, пропускающей горячую воду от котла в контур или отсекающей ее.

Таким образом, вода из «обратки» поступает неограниченно, а горячая только при необходимости под контролем клапана. Благодаря этому исключается перегрев теплого пола и продлевается срок его службы. Невысокая пропускная способность двухходового клапана обеспечивает плавную регулировку температуры воды, исключая резкие перепады.

Трехходовый дроссель

В отличие от двухходового клапана, трехходовый осуществляет смешивание воды разной температуры внутри себя. Этот элемент объединил в себе питающий перепускной клапан и байпас. Особенность заключается в возможности настройки количества горячего и холодного теплоносителя для смешивания, благодаря заслонке, расположенной между трубой с горячей водой и «обраткой».

Такие клапаны имеют недостатки. Есть вероятность подачи очень горячей воды по сигналу термодатчика, которая может из-за резкого перепада спровоцировать повышение давления в трубах и нарушение целостности контуров. Большая пропускная способность трехходового клапана может стать причиной резкого перепада температуры воды в контуре даже при минимальном смещении регулировки устройства.

Подключение теплого пола к котлу

Несколько слов о подключении системы отопления к настенному газовому котлу. Фирма-производитель значения не имеет, все котлы подключаются и работают по сходному принципу. Также не имеет значения, выполняете ли вы подключение теплого пола к котлу или у вас радиаторная система отопления. Но поскольку мы в теме тёплого пола, то и будем говорить как бы именно о подключении к котлу тёплого водяного пола.

У нас есть настенный котел, газовый или электрический, и нужно подключить теплый пол, смонтированный только на одном этаже, и есть один коллектор.

Самый простой вариант – подключить напрямую коллектор к котлу:

Многие так и делают, т. к. в самом котле есть насос и регулятор температуры. На котле выставляется нужная температура и – всё, проблем нет. Насос котла «продавит» теплый пол площадью до 150 м2. Вспомните только при монтаже про необходимость вентилей на подающей трубе и на обратке перед котлом и перед коллектором. Ну и магистраль от котла к коллектору лучше сделать из 32-й трубы.

Напольный котел любой: дизельный, газовый, твердотопливный и пр. Такое же подключение. Только к напольному котлу нужно ещё купить расширительный бак, группу безопасности и насос:

К – напольный котел; ТК – трехходовой клапан; Н – циркуляционный насос; КП и КО – коллекторы подающий и обратный; ТП – теплый пол; Б – бак расширительный; Т – комнатный термостат; ТР – термореле (сервопривод)

Мощность насоса нужно подобрать уже самостоятельно для именно своей площади. Насос можно поставить перед коллектором на подаче; перед насосом – трехходовой клапан. Ну, можно раскошелиться на модуль подмеса (смесительный узел) в сборе, который тоже ставится на коллектор или есть для котлов в виде насосной станции.

Не исключено, что условия отопления у вас в доме со временем изменятся: вы решите через время добавить к теплому полу радиаторы или бойлер косвенного нагрева, или построите/пристроите что-нибудь ещё и там будут радиаторы… полагаю, мысль ясна. А у вас теплый пол подключен к котлу по простой (первой) схеме, приведённой выше.

Ничего страшного, переделывать всю систему не придётся. Достаточно будет непосредственно перед коллектором установить смесительный узел, между котлом и коллектором добавить гидрострелку, и уже через неё подключить другое отопительное оборудование.

У котла пять выводов (если котёл двухконтурный, то есть, для системы отопления и горячего водоснабжения):

Выводы слева направо: 1 – выход из котла горячей воды в систему отопления (подача); 2 – выход из котла в систему горячего водоснабжения; 3 – подвод газа; 4 – вход холодной воды; 5 – обратка из системы отопления.

При подключении теплого пола к котлу следует обратить внимание на следующее (см. фото)

Все соединения трубопроводов с котлом разъёмные: с помощью накидных гаек и комбинированных муфт. На каждой трубе устанавливается шаровый кран.

Для подвода газа используется гофрированная нержавеющая труба.

В каждом котле есть подпиточный кран (снизу виден синий рычажок этого крана) для подпитки/наполнения системы отопления от системы водоснабжения:

Подпитка производится путём открытия данного крана, и затем по манометру на панели котла следим за давлением в системе (1-1.5 атм.):

На следующем фото блок безопасности, состоящий из автоматического воздухоотводчика, клапана и манометра:

Этот блок установлен для напольного котла (поскольку, мы помним, что настенные котлы всё это уже имеют встроенным).

Дальше на фото присоединение трубопроводов к напольному котлу (в соответствующих статьях по радиаторному отоплению об этом уже говорилось, поэтому здесь я не разбираю подробно, что есть что на изображении, да, думаю, что каждый, кто возился с сантехникой, трубами и т. п. причиндалами, без моих разжёвываний всё поймёт; тем не менее, даю ссылку на раздел, где вы можете прочитать про подключение и обвязку котлов подробнее, аж в трёх статьях):

Циркуляционный насос на обратке:

– и между насосом и котлом шаровый кран и виден расширительный бак (красный):

А это напольный котёл «Сигнал», подключенный к системе:

От котла идёт дымоход из жести.

На настенных же котлах обычно используется гофрированная труба:

Причина разницы в том, что у напольных отечественных котлов температура выходящих газов высокая, и гофрированные воздуховоды не выдерживают.

Вообще, схема подключения теплого пола к котлу (схема подключения трубопроводов) обязательно есть в паспорте котла. И чтобы правильно всё подсоединить, нужно просто внимательно прочитать паспорт.

Как это работает

Нагретый теплоноситель из котла, расширяясь, движется по трубопроводам. По мере движения через трубы и радиаторы, вода (или антифриз) отдает тепло и остывает, возвращаясь обратно к котлу. В системе обязательно присутствует демпфер, компенсирующий и выравнивающий гидравлическое давление. Расширительный бачок устанавливается в верхней точке системы. Таким образом производится непрерывная циркуляция. Также в системе присутствует патрубок с краном для слива из системы теплоносителя. Заполнение системы производится из центрального водопровода через врезку в трубопровод обратки.

Система замкнутая (Закрытая однотрубная система отопления). Радиаторы на всем этаже располагаются на одном уровне. Так как температура теплоносителя постепенно снижается, в самых дальних комнатах устанавливают радиаторы с максимальным количеством секций для выравнивания температурного режима в помещениях.

Трубы укладываются двумя способами:

  • поверх финишного напольного покрытия, вдоль стен. Такой метод монтажа достаточно прост. Для лучшей циркуляции подающие трубы и обратку монтируют с небольшим уклоном;
  • внутри полости пола. Такой метод скрытого монтажа подразумевает использование рулонных изолирующих материалов для предотвращения теплопотерь.

Прокладка труб отопления в полу

Регулировать температуру в помещениях можно, установив терморегуляторы или краны, перекрывающие доступ теплоносителя в тот или иной последовательно подключенный радиатор. Это позволяет экономить на топливе, не расходуя его впустую.

Ленинградка с теплым полом

Как сделать смесительный узел своими руками

Стоимость смесительного узла достаточно высокая, поэтому многим выгоднее сделать его своими руками. Кроме того, не всегда можно найти регулятор с необходимым количеством входов. В таком случае следует приобрести и гребенки, поставить которые можно самостоятельно.

Для того чтобы собрать узел смешения для теплого пола своими руками понадобится:

  • 2х или 3х ходовый клапан;
  • специальные гайки;
  • воздухоотводчик ручного типа;
  • клапан обратки;
  • зажимы;
  • кран шарового типа;
  • циркуляционный насос;
  • тройники;
  • устройства для определения температуры.

Узел смешения для теплого пола

Первый этап состоит из изготовления коллектора. Сделать это можно с помощью 2 способов:

  • спаять из тройников из полипропилена;
  • скрутить из тройников.

В любом случае диаметр элементов должен составлять ¾ дюйма. При спайке коллектор обойдется дороже, поскольку каждое ответвление гребенки необходимо оснащать МРН, которое имеет немаленькую цену. Самым подходящим материалом считаются именно качественные тройники. Самое главное грамотно их подобрать. Для гребенки идеально подходят изделия с 1 внутренним и 2 внешними концами. Скручиваются они друг с другом только при помощи пакли.

Второй этап заключается в создании гидрострелки. Можно сделать ее даже не используя 3х ходовый кран. Достаточно будет и стандартного регулировочного крана, который используют для батарей обогрева. Помимо него, нужно будет 2 тройника, как и для гребенок, и 2 соединительных ниппеля с резьбой снаружи и внутри, длина которых должна быть 0.5 м. Сборка осуществляется на пакле. Для этого вкручивают с двух сторон крана ниппели, а к ним подсоединяют с каждой стороны по 1 тройнику.

Третьим этапом является сооружение насоса. Насосный узел для теплого пола своими руками изготовить невозможно, поэтому его покупают. Монтируется насос внизу гидрострелки посредством разъемных соединений, которые продаются в комплекте. Можно еще установить его вместо гидрострелки. Он будет выступать в качестве ее замены, и функционирует не хуже.

Насосный узел для теплого пола

Заключительным этапом является соединение с гребенками гидрострелки. Лучше всего сделать разъемные соединения. Когда насос выступает в роли отдельного элемента, то необходимо купить патрубок. Его длина должна быть равна такому показателю насоса. Его монтируют на подаче, а к патрубку прикручивается коллектор. Именно по этой причине использовать насос взамен гидрострелки намного экономичнее.

Затем гребенок укомплектовывается клапанами регулировки, кранами Маевского или автоматическими устройствами для воздушного сброса. Далее смеситель ставится в отведенную зону особого шкафа и подключается к обогревательной системе.

Термосмесительный узел для теплого пола своими руками присоединяется посредством отсекающих кранов. Аналогично происходит соединение узла и обогревательного пола. Первый конец с гребенкой внизу, второй — к верхней. Для того чтобы не произошло путаницы, следует придерживаться определенной раскладки — подачу и обратку одного сегмента необходимо подключать последовательно. Кроме того, подсоединяется к насосу электрическое снабжение.

Термосмесительный узел для теплого пола

Комбинированная система отопления: радиаторы + теплый пол

В этом случае перед владельцем дома стоит принципиально другая задача. Для радиаторного отопления котел работает в высокотемпературном режиме. Вопрос в том, как понизить температуру теплоносителя.

Для понижения температуры теплоносителя применяются разные решения. Одно из самых популярных — подмес остывшего теплоносителя к котловому уже в контуре теплого пола. Но и это можно делать по-разному.

Трехходовой термосмесительный клапан

Устройство работает на смешивание двух потоков теплоносителя разной температуры. С одной стороны через него проходит нагретый теплоноситель с котла, с другой — остывший теплоноситель обратки отопительной системы. Смешиваясь в нужной пропорции — чтобы достичь установленной температуры, — вода направляется в контур теплого пола. После полного круга вода смешивается с обраткой всей отопительной системы.


После устройства смешения обычно устанавливают циркуляционный насос.
Одна из распространенных моделей трехходового термостатического клапана для теплого пола. На стикере схематично изображено направление и смешение потоков.

Термостатические трехходовые клапаны позволяют настроить температурный режим теплого пола. В некоторых моделях есть преднастройки температурного диапазона согласно климатическим зонам.

В трехходовом клапане без термостата температура теплоносителя регулируется механически. Владельцу придется долго настраивать его в ручную, чтобы добиться комфортной температуры отопления. Если вы решите изменить температуру в котле или выключить теплый пол, настраивать придется заново. На кран можно установить сервопривод — для автоматической регулировки по заданным температурным значениям.

Готовый смесительный узел

Некоторые производители выпускают готовые решения «все в одном» для теплого пола — насосно-смесительные узлы. Их комплектация, качество исполнения и цена разнообразны. Это максимально простой для подключения вариант. Принцип работы тот же: смешивание горячего теплоносителя с остывшей обраткой для поддержания нужной температуры теплого пола.

Обычно такие устройства имеют в своей конструкции трехходовой клапан, термометры на подаче и обратке и элементы подключения — к насосу и трубам или коллектору. Остальное — балансировочный клапан, автоматические воздухоотводчики, байпас, термоголовка с выносным датчиком — опционально. Насос в комплект узла не входит.

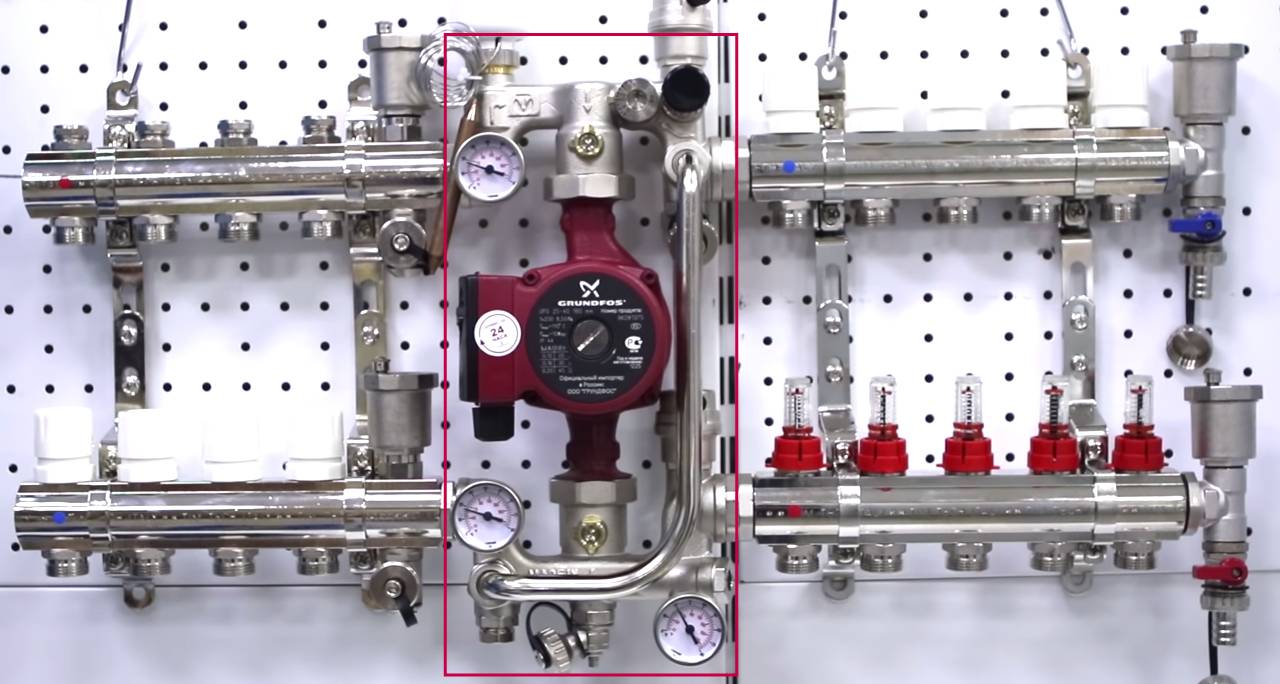

В центре – готовый насосно-смесительный узел. Слева – коллектор радиаторного отопления, справа – теплого пола. В этом решении есть все необходимое. Боковые подводы — самое удобное и эстетичное решение для соединения с коллектором.

Все элементы смесительного узла можно купить и собрать похожую систему самостоятельно.

Учитываем особенности

Чтобы более подробно разобрать схемы подключения теплого пола с жидким теплоносителем вспомним некоторые особенности этой системы обогрева.

  • Во-первых, рекомендуемая температура в системе должна быть 35-45˚C. Не больше. Варианты температур в радиаторах отопления для теплых полов не подходят. Это значит, что на входе воды в систему необходимо предусмотреть механизм регулирования (снижения) температуры теплоносителя.
  • Во-вторых, циркуляция теплоносителя в системе должна быть постоянной. При этом скорость его движения не должна превышать 0,1 м в секунду;
  • В-третьих, разница температур теплоносителя на входе и выходе не должна превышать 10˚C;
  • В-четвёртых, система водяной теплый пол не должна влиять на другие системы отопления, а также на систему водоснабжения дома.

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

  • Медные;
  • Полипропиленовые;
  • Полиэтиленовые PERT и PEX;
  • Металлопластиковые;
  • Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

         Характеристика

Материал

Радиус

изгиба

ТеплопередачаУпругостьЭлектропроводностьСрок службы*Цена за 1 м.**Комментарии
ПолипропиленØ 8НизкаяВысокаяНет20 лет22 рГнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEXØ 5НизкаяВысокаяНет20/25 лет36/55 рНе выдерживают перегрева.
МеталлопластикØ 8Ниже среднегоНетНет25 лет60 рИзгиб только со спецоборудованием. Не морозостойкие.
МедныеØ3ВысокаяНетЕсть, требует заземления50 лет240 рХорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейкаØ 2,5-3ВысокаяНетЕсть, требует заземления30 лет92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

  • Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
  • Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

  • Шаг – 20 см;
  • Длина трубы в одном контуре не более 120 м;
  • Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

Устройство модуля подключения

Задача модуля: исключить перегрев, понизить температуру, обеспечить бесперебойную циркуляцию теплоносителя.

Основные составляющие:

  • циркуляционный насос;
  • перепускной клапан;
  • воздухоотводчик;
  • фильтр;
  • смеситель;
  • запорные краны.

Модуль подключён непосредственно к коллекторам, а к ним — контуры тёплого пола. Управление возможно в ручном, автоматическом и программируемом режимах, зависит от комплектации.

К сожалению, за универсальность нужно переплачивать, поэтому практикуется и самостоятельная сборка модулей из отдельных комплектующих, на основе трехходовых термостатических вентилей, имеющих достойные характеристики:

  • точность температуры от 1 до 2°С, в рабочем диапазоне от 25 до 50°С;
  • между обратной и подготовленной — смешанной водой постоянный байпас;
  • внутреннее тефлоновое покрытие для уменьшения отложений от жёсткой воды;
  • собственная защита от перегрева;
  • встроенные сетчатые фильтры;
  • крепление в любом положении.

Площадь обогреваемых полов зависит от мощности выбранного насоса.

Краткий итог

Схема подключения однотрубной системы с теплым полом, как и двухтрубной, реализуется без особых трудностей, если речь идет об обогреве одной комнаты. В случае с системами, состоящими из множества контуров, задача усложняется не только объемом работы, а и резким возрастанием вероятности ошибки в расчетах. Как правильно подключить теплый пол к системе отопления, в общих чертах рассказать может каждый, а вот выполнить на практике не всегда получается даже у опытных мастеров.

Большинство неполадок, заложенных на этапе монтажа и настройки, выявляются уже в первые несколько дней работы. Некоторые могут тихо «тлеть» месяцами. Доверив реализацию схемы подключения системы «теплый пол водяной» профессионалам, вы обезопасите себя от лишних волнений. Даже если они допустят ошибку, вы не будете нести дополнительных финансовых затрат (при условии гарантии, естественно).

Не забывайте соблюдать правила эксплуатации: регулярно отслеживайте состояние приборов, делайте профилактику оборудования. Если вас интересует, как подключить теплый пол к отоплению собственными руками, и вы готовы идти на все вышеперечисленные риски, больше конкретной информации по теме можно получить на нашем сайте в Москве. На ваши вопросы готовы ответить профессиональные консультанты и пользователи, обладающие опытом подобных работ.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
