Укладка труб теплого пола: монтаж + как выбрать шаг и сделать менее затратный контур

Схема укладки и основные типы кабелей ТП

Существует два основных типа кабелей для теплого пола:

  1. Одножильный — контакты холодных проводов, по которым осуществляется подвод электроснабжения, находятся с двух сторон нагревательной секции. В активном состоянии подобные проводники дополнительно индуцируют незначительные магнитные поля. Одножильные нагревательные кабеля отличаются следующими эксплуатационными характеристиками:
  • нагревательный элемент имеет изоляцию из фторопласта или сшитого полиэтилена;
  • жила заземления сделана из луженой меди;
  • кабеля электрического теплого пола находятся внутри экранирующей оболочки, сплошной или сетчатой;
  • общая внешняя изоляция изготавливается из поливинилхлорида, который лучше противостоит ультрафиолетовому излучению – может использоваться на открытом воздух, например, в противообледенительных системах;
  • соединительные контактные муфты находятся на обоих концах кабеля.

Структура одно и двухжильного нагревательного кабеля

  1. Двухжильный нагревательный кабель. В нем под общей наружной изоляцией находятся два изолированных друг от друга проводника: первый – резистивный, нагревательный, второй – «холодный» возвратный. Контакты для подключения выходят с одной стороны рабочей секции.

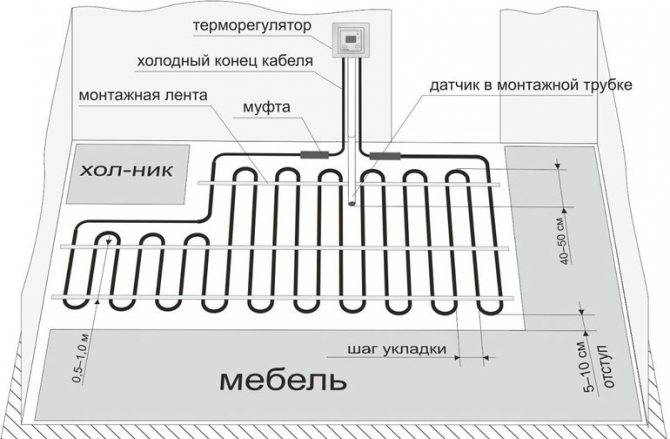

Примерная схема укладки одножильного нагревательного кабеля на кухнеПримерная схема укладки двухжильного нагревательного кабеля в жилой комнате

Критерии расчета

Монтаж теплого пола – занятие не из простых. Конструкция содержит множество тонкостей, которые сопровождают исполнителей работы на каждом из этапов обустройства структуры. Максимально эффективной будет работа, если учтены многочисленные нюансы.

Правильный подбор трубопровода имеет значение. Здесь нельзя пренебрегать отличительными характеристиками разных материалов.

Необходимо тщательное изучение каждого материала, воспользоваться профессиональными рекомендациями специалистов и соразмерить желаемые планы с реальными собственными финансовыми ресурсами. Материал нужно выбрать без дефектов.

При проектировании теплого пола учитываются:

  • площадь обогреваемого помещения;
  • наружный диаметр труб;
  • материал, из которого изготовлены трубы.

Рекомендуем: Как проводят монтаж труб PЕrt для тёплого пола?

Полезная площадь комнаты находится по формуле: S=a*b, (буква «a» обозначает длину комнаты; «b» — ее ширину).

Рекомендуется не брать в расчет ту площадь, где планируется поместить габаритную мебель. Пол под кухонной стенкой или шкафом-купе обогревать нецелесообразно. При этом сократятся расходы на покупку труб.

Приступая к выбору, необходимо учитывать такие мотивы:

  • насколько прочный материал и как долго прослужит;
  • теплопроводимость;
  • как характеризуется по эксплуатации;
  • особенности монтажных работ;
  • как соотносятся цена и качество;
  • отзывы о производителе.

Трубопроводы изготавливаются из разнообразных материалов. Популярны у населения металлопластиковые, полипропиленовые изделия с внешним диаметром 18 мм, значение имеет и бюджетная стоимость. К категории дорогих относятся медные трубы.

На расстояние между теплым полом оказывают влияние свойства материала, в частности, его проводимость тепла. С этих позиций лучшим материалом считаются медные трубопроводы, обладающие высокой теплопроводностью.

Металлопластик наделен неплохими эксплуатационными качествами. Имеет отличия от меди, выраженные в:

  • низкой доступной цене;
  • достойной тепловой проводимости;
  • простоте монтирования;
  • исключительно гладкой поверхности изнутри;
  • устойчивостью к воздействию коррозии.

Чаще применяется на практике:

  • полипропиленовые трубы в обустройстве теплых полов – это довольно редкая технология. Объясняется это техническими особенностями. Этот материал сгибается под большим углом, увеличивая интервал промеж трубами теплого пола. В результате работа по теплоснабжению нарушается;
  • полиэтиленовый трубопровод применяется нечасто, хотя имеет хорошую отдачу тепла и в эксплуатации устойчив к износу. Для пользователей имеет значение невысокая стоимость. Проблема полиэтилена заключается в пластичности. Прокладка таких труб возможна только в связке с жестким закреплением.

Отсюда напрашивается вывод о соотношении коэффициента теплоотдачи и шириной шага между трубами. Носители тепла, обладающие низким показателем тепловой отдачи, укладываются плотнее друг относительно друга.

Касательно диаметра наблюдается такая же зависимость. Водоводы большого диаметра кладут шире, чем малокалиберные.

Обогревательные трубопроводы укладываются разными формами: змеевидной, угловой змеей, в виде улитки, двойной змейкой. В помещениях больших площадей без изысканных оформлений рекомендуется использовать «улитку».

В маленьких помещениях с усложненными формами или удлиненных участках лучше использовать змейку. Искушенные специалисты способны совместить 2 картинки в одном контуре.

К примеру, по краям проложить змейку, а в центре – улитку. Уложенные трубы легко повредить. Чтобы не допустить такого, все ремонтные работы прекращаются до осуществления стяжки.

Для теплого пола расстояние промеж трубами в жилом помещении устанавливается в пределах 20 см – 30 см. Относительно ванной комнаты шаг равен от 10см до15 см.

В помещениях подсобного характера (гараже, котельной) – 30 см —35 см. При установке шага более 30 см в жилых комнатах, будет чувствоваться дискомфорт для ступней ног по причине неравномерного прогрева пола.

Создание теплоизоляционного слоя

Такая работа позволяет минимализировать теплопотери, к тому же вопрос обогрева подвальных помещений (если таковые имеются), отпадает сам собой. Опять-таки, если пренебречь теплоизоляцией, то примерно 20% вырабатываемого тепла будет уходить в никуда.

Что касается выбора материалов, то тут ассортимент достаточно велик: пенополистирол, ЭППЛ, листы минваты, пробка, профильные теплоизоляционные маты.

Чтобы облегчить вопрос подбора теплоизоляции, можно ознакомиться с каждым из вариантов поближе:

  1. Что касается теплоизоляционных матов, то они отличаются высокой прочностью. К тому же их поверхность покрывает уже готовая пароизоляционная пленка. Процесс монтажа удобен и легок, при этом строение поверхности уже имеет углубления и выступы, которые облегчат монтаж труб.
  2. Использование плит минеральной ваты помогает создать хорошую звукоизоляцию. Но тут есть и своя особенность – если такой материал намокнет, то большое количество тепла будет «убегать».
  3. Самым распространенным материалом для таких целей сегодня является пенополистирол. Но тут следует правильно подобрать его толщину при укладке, иначе он не будет выполнять своего предназначения.

Теплоизоляционные материалы

Удобство данных материалов заключается в том, что в большинстве случаев они уже продаются заготовленными плитами. Это удобно для монтажа, но если в дальнейшем будет делаться бетонная стяжка, то места соединений должны быть тщательно заделаны, а то вся влага из бетона уедет под слой. Для избегания такой ситуации используется скотч или поверхность застилается пленкой из полиэтилена.

Специалисты рекомендуют в качестве дополнения использовать фольгированную подложку. Креплением такого слоя будет служить стяжка, которая покроет его сверху.

Правила расчета метража труб

Рассчитать метраж элементов для сборки полов с подогревом можно после составления схемы всей системы.

При расчете учитываются следующие нюансы:

  1. В местах размещения мебели, габаритного напольного оборудования, бытовой техники трубы не прокладываются.
  2. Длина контуров с разным размером сечения должна соответствовать следующим параметрам: при 16 мм не должна превышать 70 м, 20 мм – не более 120 м. Расположение каждого контура соответствует площади в 15 м2. Если не придерживаться таких рекомендаций в сети обогрева давление будет низким.
  3. Расхождение между протяженностью линий не больше 15 м. Для объемного помещения делается несколько веток обогрева.
  4. При условии использования эффективных теплоизолирующих материалов, оптимальный шаг расположения труб равен 15 см. Если же дом расположен в зоне с суровыми климатическими условиями, где температура падает ниже -15°C, расстояние должно быть уменьшено до 10 см.
  5. Если был выбран вариант укладки с шагом в 15 см, затраты материалов равны 6,7 м на 1 м2. Укладка труб с промежутком в 10 см – 10 м на 1 м2.

Теплый пол может быть укомплектован только цельной трубой. В зависимости от метража, приобретается несколько или одна бухта с трубами для водяного контура. Затем производят ее разделение на нужное количество линий.


В момент укладки труб необходимо учитывать гидравлические потери, которые увеличиваются с каждым последующим поворотом. Считается что контуры, превышающие 70 м, не должны использоваться

Работы по обустройству водяных полов с подогревом всегда начинаются с самой холодной стороны помещения. Очень важен вопрос выбора оптимального маршрута теплового носителя — температура воды снижается ближе к окончанию контура.

Нагревательные элементы водяного теплого пола и их расчет

В частных домах теплые полы обогревают с помощью электрического или газового отопления

Водяной теплый пол – популярная система обогрева, в которой теплоносителем является вода, которая берется из отопительной системы или .

Также для подогрева теплоносителя применяют электрические и газовые котлы. Теплоноситель перед тем, как попасть в нагревательные элементы, подается на коллектор, который является главным распределительным центром данного вида отопления.

Температура воды в контуре теплого пола должна составлять не более 30 — 40 градусов

В системе центрального отопления и водопроводе вода имеет достаточно большую температуру (60-80 0 С), а сам теплый пол должен нагреваться до 30-40 0 С.

Для этого на коллекторе устанавливаются расходомеры, которые контролируют подачу теплоносителя в каждый контур.

Контуром в системе отопления водяного теплого пола называется отдельный трубопровод. Поскольку коллектор устанавливается один на всю квартиру или дом, к нему подключается множество труб при установке данного вида обогрева по всей квартире. Трубы, являясь нагревательным элементом, должны иметь гибкую структуру и выполнятся из надежных материалов, не деформируясь при изменении температур.

Существует несколько разновидностей нагревательных элементов, которые имеют определенные особенности:

  • полипропиленовые трубы;
  • медные трубы;
  • гофрированные трубы из металла;
  • металлопластиковые нагревательные элементы.

Медные и стальные элементы системы обладают наилучшей теплопроводностью, но не так часто применяются, как металлопластиковые и полипропиленовые, из-за своей стоимости.

гидроизоляцию, армирующую сетку, к которой крепятся нагревательные элементы, сами трубы, цементно-бетонную стяжку и финишное покрытие.

Способы укладки труб

На сегодняшний день широко применяются два метода укладки нагревательных элементов:

  • зигзаг;
  • спираль.

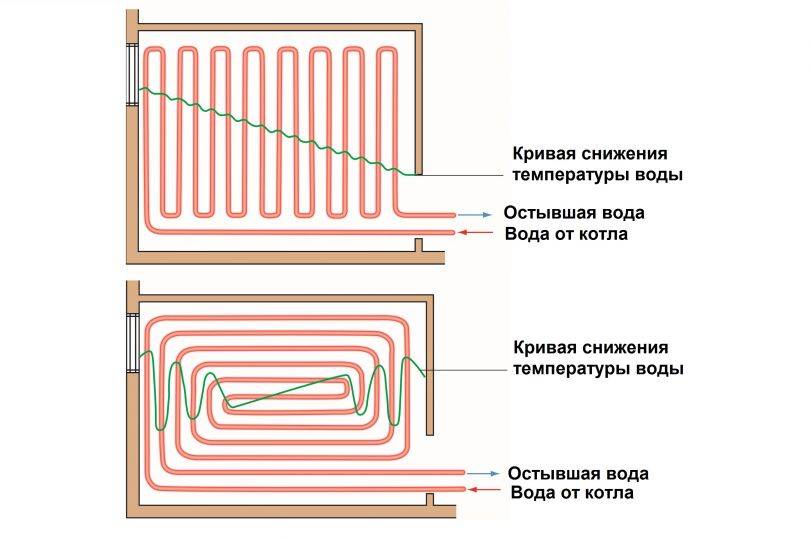

Укладка труб спиралью или улиткой (2 название) осуществляется в больших помещениях, местах с долговременными заморозками и северных регионах страны. Так как эта система укладки подразумевает большие затраты теплоносителя соответственно получается интенсивный обогрев комнат.

Укладка спиралью позволит равномерно обогреть помещение

Теплый водяной пол с методом укладки труб спиралью часто используется для организации основного источника отопления. Такой новый вид отопления способен равномерно прогреть финишный настил и все помещение в целом, создавая отличный микроклимат.

Уложить нагревательные элементы зигзагом можно в любом помещении. Данный метод требует меньшее (чем при спирали) количество теплоносителя для создания комфортной обстановки в помещении. Но существует один недостаток данной системы труб – это неравномерность нагрева. Поскольку вода подается в начале контура, а забирается на его конце, ощущаются плавный перепад температуры настила, имеющий такое же направление.

При укладке зигзагом есть риск, что полы прогреются неравномерно

Чтобы избежать такое явления, применяют систему труб «двойной зигзаг», с подачей воды от разных отопительных контуров. Это позволяет организовывать равномерный обогрев. При укладке труб зигзагом часто используют теплый пол, как дополнительный вид обогрева для небольших помещений (ванные комнаты, балконы).

Нюансы монтажа теплого пола

В процессе укладки трубопровода под пол возникает много нюансов, на которые нужно обращать внимание:

  1. При использовании для обустройства системы жестких труб расстояние между их креплениями может составлять около метра. Соответственно, в случае с более податливыми материалами шаг крепления должен быть меньше.
  2. Максимальная жесткость конструкции достигается при помощи саморезов и дюбелей, в небольшом количестве вбитых прямо в пол.
  3. Количество стыков трубопровода нужно сводить к минимуму – это уменьшает вероятность протекания системы.
  4. Заливая систему стяжкой, поверхность пола нужно удерживать ровной – это значительно упростит дальнейшую укладку напольного покрытия.
  5. Распределительные элементы нужно устанавливать в легкодоступных местах. В квартире они чаще всего крепятся в небольшой стенной нише, а в домах – монтируются в подвальном помещении.
  6. Экономия на материалах редко приводит к хорошему результату, поэтому стоит подбирать только качественные и надежные материалы.

Заключение

Теплый пол – это современная отопительная система, способная работать как самостоятельно, так и в связке с другими видами прогрева жилья. Перед прокладкой такой системы нужно обязательно изучить все ее аспекты – например, разобраться, как рассчитывается расстояние между трубами водяного теплого пола – и только после этого приступать к работе. Если же все сделать правильно, то готовая конструкция будет хорошо прогревать помещение в любое время года.

Полиэтиленовые трубы

Для теплого пола используюся два вида полиэтилена — сшитый PEX и специализированный PERT. Термин «сшитый» не означает наличия каких-либо швов. Сшиваются не листы материала, а его молекулы. Под «сшивкой» понимают физические или химические методы обработки, из-за которых изменяется молекулярная структура полиэтилена.

В результате сшивки у полиэтилена появляются новые молекулярные связи, из-за чего он становится более прочным и надежным

Из-за этой процедуры прочность и гибкость материала значительно возрастают, увеличивается температура транспортируемой среды (40оС — максимум для необработанного полиэтилена и 95оС — для сшитого). Чтобы шитый полиэтилен (а также его свойства) можно было различать, он, в зависимости от типа обработки, имеет разное обозначение:

  • PE-Xa: термическая обработка с использованием пироксидов. В результате прочность сшивки — 75%.
  • PE-Xc: бомбардировка электронами и прочность повышена на 60% (облучение, т.е. — физическое воздействие).
  • PE-Xb: влажная обработка силаном при наличии катализатора. Сшивка — 65%.
  • PE-Xd: обработка азотом — самая редко встречающаяся на сегодня технология.

Для теплых полов используют шитый полиэтилен с прочностью сшивки от 65% до 80%. Понятно, что чем более прочный материал использовать, тем лучше, но с увеличением этого показателя возрастает также и цена. Тем не менее, рекомендуют использовать для теплого пола сшитый полиэтилен марки PE-Xa или PE-Xc, так как он имеет самые подходящие характеристики. Причем предпочтительнее труба PE-Xc, так как при бомбардировке электронами сшивка происходит равномерно, а вот при химических методах воздействия большую прочность приобретают наружные слои материала, а с углублением, степень обработки снижается.

Самые лучшие трубы для водяного пола — PERT

Собственно недостаток у этого материала один — высокая упругость. Это приводит к тому, что хоть труба и хорошо гнется, ее необходимо жестко привязывать к каркасу, иначе она принимает исходную форму. То есть такой монтаж — не самый легкий. Многие фирмы выпускают специальные маты-подложки, которые выполняют сразу две функции: служат для улучшения теплоизоляции и имеют систему фиксации, в которой хорошо закрепляются трубы из сшитого полиэтилена. Такой способ монтажа гораздо быстрее и проще. А результат в любом случае — высокая надежность, долговечность и относительно невысокая цена. К тому же, при любой скорости движения теплоносителя, система остается бесшумной. Так что полиэтиленовая труба PEX для теплого пола — неплохой выбор, который рекомендуют многие профессионалы.

Есть еще одна труба из полиэтилена, которая имеет лучшие характеристики — PE-RT (перт). Причем эти характеристики не приобретенные, как у сшитого полиэтилена, а «врожденные» — молекулярное строение этого материала таково, что он имеет высокую гибкость, хорошо переносит повышенные температуры и давление. Потому, труба PERT для теплого пола — лучший выбор: показатели PEX (пекс) труб зависят от качества обработки химикатами (PEX-a и PEX-b), а в этом материале являются постоянными. Есть только одно преимущество у труб PEX-a — наличие молекулярной памяти, из-за чего и соединять их проще (используют обычные обжимные фитинги) и можно восстановить исходную форму после перегиба. Как это сделать, смотрите на видео, где испытывается труба Rehau для теплого пола.

Также стоит отметить, что полиэтиленовая труба для теплого пола любого типа должна обязательно иметь кислородонепроницаемый барьер из слоя EVOH пленки (на маркировке трубы должно присутствовать это название). Только в этом случае металлические части системы будут защищены от окисления и отопление будет долговечным. То есть получается, что для отопления и трубы PERT и трубы PERT должны быть пятислойными.

Часто бывает сложно решить какие трубы использовать для теплого водяного пола, какие из них лучше и почему — схожие характеристики, много разновидностей, в которых неспециалисту разобраться трудно. Доступно о разнице между PE-Rt и PE-X трубами, между ними и металлопластиковыми изделиями, об их особенностях и признаках хороших качественных труб рассказано в видео.

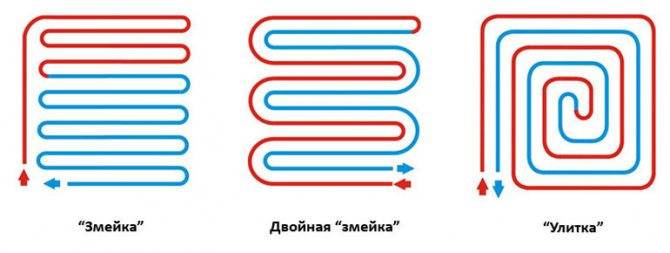

Формы укладки

Существуют различные способы укладки трубопроводов в стяжке.

Змейка

При укладке змейкой, или меандром, трубопроводы размещают параллельно. Помещение при этом прогревается неравномерно. Способ подходит для маленьких помещений. Змейка применяется при комбинированном способе монтажа – коммуникации укладывают вдоль наружной стены и отсекают холодный воздух.

Угловая змейка

Труба укладывается вдоль наружного угла, следующие витки укладываются параллельно так, что трубопровод занимает квадрат. Подходит для прогревания углов. Сдвоенная угловая змейка применяется для помещений, у которых три стены – наружные.

Двойная змейка

Параллельно укладывается начало и конец одного контура отопления. Из всех вариантов змеек обеспечивает самый равномерный прогрев помещения.

Улитка

Иначе этот способ называют улиткой, ракушкой, спиралью. Трубопроводы укладываются по спирали, обеспечивается максимально равномерный нагрев всей площади. Так удобно размещать трубы в больших по площади помещениях.

Какой способ лучше

Соединение двух вариантов укладки позволяет оптимально расположить коммуникации в помещении. В больших комнатах лучше использовать улитку или комбинировать ее со змейкой – у наружной стены проложить несколько труб змейкой, а по остальной площади расположить трубы по спирали.

Змейка у наружной стены будет отсекать холод от стен и окон. Можно отрегулировать этот контур на более высокую температуру теплоносителя.

В маленьких помещениях, например ванной, коридоре, оптимальна змейка. В помещениях среднего размера – двойная змейка. При раскладке труб способом угловой змейки помещение будет прогреваться неравномерно, применение угловой змейки уместно только при прогревании углов при комбинированной укладке.

Нередко комбинированные варианты или смену расстояния применяют сознательно – для компенсации неотапливаемых участков (под мягкой мебелью) или обогрева рабочего места, игрового уголка для детей и т.д. Например, лучше немного сильнее обогреть:

  1. Участок возле письменного стола, швейной машинки или фортепиано – там человек сидит неподвижно и может замерзнуть.
  2. Часть комнаты, где часто и много играют дети.
  3. Теплые участки вокруг кровати, зону отдыха с мягкой мебелью в гостиной.

В любом случае перед монтажом своими руками необходимо начертить схему укладки трубопроводов, рассчитав длину трубопровода и расстояние между витками. Затем вооружиться карандашом и миллиметровкой и начертить схему с учетом расстановки мебели и способа раскладки теплого пола. При этом учесть увеличение частоты укладки у мягкой мебели, кровати и других требующих тепла мест.

Тонкости укладки и подключения трубопроводов можно увидеть на нашем видео.

На что обратить внимание при выполнении работ

Монтируя конструкцию теплого водяного пола нужно учитывать некоторые важные моменты, которые улучшат эффективность работы всей системы.

  1. Если для обустройства трубопровода используются жесткие трубы, то их закрепляют на расстоянии метра друг от друга. Когда используются эластичные материалы, то крепления выполняют более часто;
  2. Чтобы достичь максимальной жесткости конструкции необходимо в нескольких местах выполнить крепление к полу при помощи саморезов и дюбелей;
  3. Всю систему теплого пола желательно собирать с минимальным количеством стыков – это уменьшит вероятность протечки воды;
  4. Заливая бетонную стяжку, нужно тщательно выровнять поверхность пола, лучше это делать под контролем строительного уровня. Идеально ровная стяжка поможет в дальнейшем качественно уложить напольное покрытие;
  5. Распределительную систему устанавливают в удобном для обслуживания месте. В частном доме это может быть подвал, а в квартире небольшая ниша в стене;
  6. Не стоит экономить при выборе материалов для монтажа подобной конструкции обогрева пола, так как водяное отопление делается не на один год и требует достаточно много затрат, как времени, так и денег.

Опрессовка и балансировка водяного теплого пола

При опрессовке трубы незначительно расширяются. Поэтому стяжку следует заливать при заполненных трубах под рабочим давлением.

Опрессовка производится после подключения концевых участков контуров к распределительным коллекторам двумя способами:

  1. Заполнение водой из системы ХВС;
  2. Использование специального ручного насоса.

Давление в системе холодного водоснабжения обычно выше давления в отоплении. К узлу управления с помощью подводок и переходников подсоединяют линию холодной воды. Систему медленно заполняют, стравливая воздух через воздухоотводчики на узле. При этом следят за манометром на узле циркуляции и смешения.

Опрессовка ручным насосом производится аналогично – насос подключают к узлу, заливают в него порции воды, закачивают в систему. Насосы этого типа обычно имеют собственный манометр.

Давление опрессовки по правилам гидравлических испытаний составляет 1,5 рабочего давления. Предельное давление для автономных систем отопления составляет 3,0 кгс/см2. Давление испытания в этом случае составит 4,5 кгс/см2.

При наборе испытательного давления производится осмотр всей системы на предмет образования утечек. Выявленные утечки устраняются. Через 15 минут давление стравливается до рабочего. Система напольного отопления готова к заливке стяжки.

После нормативного срока застывания стяжки проводится балансировка контуров. Это реализуется экспериментальным способом, регулировкой расхода балансировочными вентилями. Открытие контуров производится последовательно. Вентиль на первом контуре открыт полностью. При включении каждого последующего контура предыдущие ограничивают в расходе – прикрываю вентили регулировки.

Величина расходов также зависит от проектной длины контура. На малых контурах вентиль приоткрывают незначительно, на протяженных – больше.

(Просмотров 1 456 , 1 сегодня)

Рекомендуем прочитать:

Проектирование водяного теплого пола

Отопление частного дома без котла

Виды радиаторов отопления

Электрокотлы для отопления частного дома

Циркуляция теплоносителя в системе отопления

Виды отопительных приборов

Плохая изоляция, или её отсутствие

У нас на Кубани это очень распространённая ошибка. Зимы у нас тёплые и много людей искренне считают, что под тёплый пол достаточно уложить пенофол, толщиной 2 мм. Это же Краснодар, тут дом лампочкой отопить можно, искренне считает большинство приезжих.

Если вы собрались делать теплый пол, ничего не хотите считать, то положите пенополистирол толщиной хотя бы 50 мм

Были случаи, когда заказчик крутил пальцем у виска и говорил: что ты мне рассказываешь? Какой пенополистирол толщиной 5 см? Надо мной все знакомые смеяться будут. Я куплю пенофол, толщиной 3 мм, его хватит. У моего знакомого так сделано и всё прекрасно работает.

Ты меня развести на лишние траты хочешь. Христа на тебя нет.

А зимой: что-то котёл газа жрёт много, можешь приехать и котёл настроить?

Многие ещё со школы помнят, что тепло идёт вверх. Только не многие помнят, что там речь про жидкости и газы шла. В твёрдых телах тепло распространяется равномерно во все стороны.

Проверить легко: берешь скрепку как я, и греешь её зажигалкой. Через полминуты поймешь, что не всё тепло вверх идёт

Если под пирогом тёплого пола нет изоляции, то огромная часть тепла будет уходить в землю. Получается, что ты топишь улицу за свой счёт.

Изоляция дома тоже расчётный параметр, который довольно легко посчитать.

Общепринятые шаги укладки

Обычно трубы укладывают так, чтобы расстояние между ними было 100-300 мм. Более точно шаг определяется только после расчета общей длины трубопровода и определения площади отопления (площадь комнаты минус площадь громоздкой мебели). Практически расстояние рассчитывается приблизительно (см. ниже), а затем чертится схема укладки теплого пола и уточняется шаг.

Примерное расстояние в ванных составляет 100-150 мм, в жилых помещениях – 250 мм, 300-350 мм в коридорах, вестибюлях, кухнях, подсобках, кладовках и пр. Междутрубное расстояние может различаться в разных частях одной комнаты – быть меньше у наружных стен и больше в остальной части комнаты. Любой способ расположения теплых трубопроводов может иметь разный шаг в разных частях помещения.

Трубы из сшитого полиэтилена

Трубы из сшитого полиэтилена — REX трубы. REX — это аббревиатура сшитого полиэтилена. Этот гибкий, прочный материал становится всё более популярным материалом. Чтобы придать полиэтилену прочность и устойчивость к температурным воздействиям, его подвергают обработке под высоким давлением. Это приводит к образованию дополнительных молекулярных связей. Такой метод обработки называется *сшивной*, поэтому полиэтилен называют сшитым полиэтиленом.

В связи с трёхмерной молекулярной связью в структуре полиэтилена имеется ряд преимуществ по сравнению с традиционными металлическими трубами. Трёхмерная молекулярная связь повышает устойчивость эксплуатации труб к термодеформации, истиранию, царапинам, усадке, появлению трещин вследствие внутреннего напряжения.

При выборе REX труб следует обращать внимание на степень сшивания. Стандарт требует определенной степени сшивания, не менее 65%, в диапазоне от 65% ло 80%

Способ сшивания влияет на срок службы и технические характеристики, а также стоимость труб.

Существует три способа получения сшитого полиэтилена, влияющих на степень сшивания.

  1. Пироксидный (REX — a) — в полиэтилен вводят пироксиды. Степень сшивания до 85%.
  2. Силановый (REX — b) — в полиэтилен добавляют органосиланиды. Степень сшивания не менее 65%.
  3. Радиационный (REX — c) — степень сшивания 60%.

Если степень сшивания 0%, то трубы становятся слишком хрупкими и склонными к растрескиванию. Слишком малое сшивание может иметь не менее серьёзные последствия.

Плюсы REX-труб

REX трубы обладают рядом преимуществ:

  • низкий уровень шума труб из-за своей гибкости и способности поглощения всплесков давления;
  • легкость;
  • удобство в установке;
  • обладают *памятью формы*, легко могут восстанавливать первоначальную форму;
  • устойчивость к коррозии;
  • прочность, эксплуатация рассчитана на срок не менее 50 лет;
  • устойчивость к замерзанию в холодную погоду;
  • гибкость;
  • минимальная вероятность *взрывов* после размораживания системы;
  • выдерживают высокие перепады температур и давления.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
