Схема подключения солнечных батарей — сборка системы с аккумулятором

Срок службы такой схемы

Единой цифры нет. Каждый из элементов имеет свои характеристики и рассчитан на свой срок службы. Наиболее долго среди них могут служить солнечные панели.

Практика показала:

• Монокристаллические панели способны генерировать ток в течение 3 десятков лет и даже больше.
• Более дешевые поликристаллические будут работать на протяжении 20 лет.
• Гибкие панели имеют срок службы 7-20 лет. Наиболее короткую «жизнь» имеют изделия первого поколения, наиболее длинную — изделия второго поколения. Главным минусом является быстрая деградация. В течение первых 24 месяцев работы их мощность падает на 10-40%.

Используемые на больших солнечных станциях модули смогли работать с одинаковой мощностью в течение 25 лет. Заявленные в описании характеристики выполнялись на 100%. Это говорит об отсутствии деградации. Некоторые из панелей уменьшили выработку на 10%. Производители  гарантировали уменьшение выработки на 20%.

Независимо от срока использования светочувствительные элементы никогда не теряют своей производительности. То есть может пройти 50 лет, и они могут производить такое же количество электроэнергии. На ухудшение выработки влияет разрушения защитных пленок, которые позволяют влаге проникать внутрь панели и вызывать коррозию всех соединений. Этот минус приводит к увеличению сопротивления, чрезмерному нагреву, разрушению соединений. Аккумуляторы могут работать 2-15 лет, силовая электроника — 5-20 лет.

Как посчитать необходимую мощность коллектора

При расчете необходимой мощности солнечного коллектора очень часто ошибочно производят вычисления, исходя из поступающей солнечной энергии в самые холодные месяцы года.

Дело в том, что в остальные месяцы года вся система будет постоянно перегреваться. Температура теплоносителя летом на выходе из солнечного коллектора может достигать 200°С при нагреве пара или газа, 120°С антифриза, 150°С воды. Если теплоноситель закипит, он частично испариться. В результате его придется заменить.

Компании производители рекомендуют исходить из таких цифр:

• обеспечение горячего водоснабжения не более 70%;
• обеспечение отопительной системы не более 30%.

Остальное необходимое тепло должно вырабатывать стандартное отопительное оборудование. Тем не менее при таких показателях в год экономится в среднем около 40% на отоплении и горячем водоснабжении.

Мощность вырабатываемая одной трубкой вакуумной системы зависит от географического местоположения. Показатель солнечной энергии падающей в год на 1 м2 земли называется инсоляцией. Зная длину и диаметр трубки, можно высчитать апертуру – эффективную площадь поглощения. Остается применить коэффициенты абсорбции и эмиссии для вычисления мощности одной трубки в год.

Пример расчета:

Стандартная длина трубки составляет 1800 мм, эффективная — 1600 мм. Диаметр 58 мм. Апертура – затененный участок создаваемый трубкой. Таким образом площадь прямоугольника тени составит:

S = 1,6 * 0,058 = 0,0928м2

КПД средней трубки составляет 80%, солнечная инсоляция для Москвы составляет около 1170 кВт*ч/м2 в год. Таким образом одна трубка выработает в год:

W = 0,0928 * 1170 * 0,8 = 86,86кВт*ч

Необходимо отметить, что это очень приблизительный расчет. Количество вырабатываемой энергии зависит от ориентирования установки, угла, среднегодовой температуры и т.д. опубликовано econet.ru

Характеристика солнечных батарей для дома

Изначально гелиосистемы использовались в космических технологиях. С развитием прогресса они видоизменялись и совершенствовались, благодаря чему стали широкодоступными. На смену устаревшим панелям, которые использовались в калькуляторах, пришли высокотехнологичные фотоэлементы с более высокими показателями энергоэффективности. Все солнечные батареи содержат специальные элементы (две соединённые друг с другом пластины из кремния), которые играют роль полупроводника.

Достоинства солнечных батарей для дома

К главным преимуществам солнечных батарей можно отнести следующие показатели:

1. Лёгкость панелей.
2. Экологически чистый функционал батареи. Гелиосистемы абсолютно безвредны для внешней среды.
3. Быстрое обслуживание системы. Вы не потратите много времени на уход за батареями и системой выработки и накопление электроэнергии.
4. Лёгкость монтажа. Опоры солнечных панелей не требуют дополнительной прокладки кабеля.
5. Бесшумность. Конструкция неподвижна, благодаря чему уровень шума функционирующей системы сведён к нулю.
6. Долгий срок эксплуатации. При правильном уходе, батареи прослужат десятки лет, не нуждаясь в ремонте или замене.
7. Экономия. Сначала покупка и установка гелиосистемы может показаться затратным мероприятием, однако со временем вы оцените свой выбор по достоинству.

Безусловно, самым основным преимуществом такой системы принято считать её экономичность. Именно благодаря этому показателю всё больше и больше владельцев частных домов выбирают гелиосистемы, которые в должной мере обеспечивают строение электроэнергией, заботясь при этом о сохранности ваших денежных средств.

Недостатки солнечных батарей для дома

Если вы собрались изготовить систему выработки электроэнергии, с применением солнечных панелей, то немаловажно обратить внимание на все «минусы» такого проекта. Хоть их и немного, но и такие имеются

К недостаткам батарей энергосбережения, изготовленных с использованием солнечных панелей, можно отнести следующие:

1. Достаточно долгий и трудозатратный процесс изготовления. Чтобы создать такую систему потребуется немало времени и терпения.
2. Панели боятся грязи, которая может уменьшить свойства поглощения световых лучей, или вовсе вывести их из строя.
3. Для того чтобы запитать дом большой площади, необходимо использовать громоздкие панели, которые будут иметь достаточно большую массу. Иногда установить такие панели на крыше не представляется возможным.
4. Непостоянство функционирования. Ввиду того, что погода переменчива, а с наступлением зимнего периода количество пасмурных дней только увеличивается, солнечные батареи не смогут постоянно выполнять свою задачу. То же самое относится и к ночному времени суток.

Способ установки солнечных панелей для дома

Каждый дом имеет собственную особенность строения, поэтому о месте будущего размещения солнечной батареи лучше позаботиться заранее. Иногда бывает так, что это и вовсе невозможно, тогда нужно найти место вблизи дома.

Монтируя солнечную батарею, можно воспользоваться следующими способами:

Выбирая способ установки вашей батареи, учтите погодные факторы местности

Немаловажно обратить внимание на количество потребляемой энергии. Иногда лучше установить панели на траверсы, и потратить на это некоторую сумму, зато впоследствии система будет более эффективно выполнять свою задачу

Особенности установки солнечных батарей для дома

Перед тем как начинать непосредственную сборку и установку гелиосистемы, лучше рассмотреть все нюансы. Они помогут вам избежать ошибок, тогда система будет работать максимально эффективно.

Чтобы смонтировать солнечную систему в собственном доме придерживаются следующих правил:

Не пренебрегайте правилами установки во избежание потери работоспособности гелиосистемы

Если вы хотите добиться от батареи максимальной эффективности, то уделите внимание каждому вышеперечисленному пункту в отдельности

Типы фотоэлементов

Состоят солнечные батареи из нескольких панелей, оснащенных фотоэлементами, которые встречаются различных типов и размеров:

Компактные монокристаллические, состоящие из множества ячеек, отличаются малым весом, но в пасмурную погоду энергии для загородного дома вырабатывают немного.

С предыдущими похожи по составу поликристаллические панели, менее зависящие от направления солнечных лучей, поскольку, направлены кристаллы в разные стороны, благодаря чему лучей улавливают больше.

При одинаковых характеристиках, следующий вид панелей – тонкопленочный, потребует для установки в доме большей площади. Они напоминают пленку, натягивать которую можно в любом месте, меньше стоят, менее зависимы от облачности (потери составляют всего до 20%), но эффективность их снижается при запыленности.

Используют солнечные батареи и тогда, когда возможность подключиться к обычной сети отсутствует. Устанавливать непривередливые источники можно на балконе, на крыше или прямо на загородном участке.

Другими словами, поверхность элементов направлена должна быть на юг, чтобы на нее попадало максимальное количество лучей. Угол наклона составлять должен 90 градусов. Чтобы работала система солнечных батарей для дома на максимальную мощность, ее расположение рекомендуется менять летом и зимой.

Еще необходимо помнить о том, что с низкими температурами фотоэлементы контактировать не должны. Поэтому, конструкции не устанавливают прямо на землю, а закрепляют в четырех точках на высоте 50 см.

Крепить фотоэлементы во избежание повреждения рекомендуется на длинной стороне, индивидуально выбрав способ: болты (крепятся через отверстия рамки), фиксаторы и пр.

Видео: Как подключить солнечную батарею к аккумулятору

На картинке ниже представлен комплект электростанции, состоящий из таких устройств:

1. Поглощающих естественный свет элементов, которые преобразуют его в электрическую энергию, т.е. солнечные батареи.
2. Панели подсоединяются к прибору, контролирующему уровень запасенного электричества, называемому контроллером, соединенным с АКБ. Он следит за напряжением аккумулятора: при перезарядке аккумулятора в дневное время (14 Вольтах на клеммах), он автоматически отключает зарядку, а ночью, в случае разряда, т.е. предельно низкого напряжения в 11 Вольт, прекращает работу электростанции.
3. Накопитель сгенерированной энергии – аккумулятор.
4. Инвертор предназначен для изменения типа тока с постоянного на переменный, нужный для работы электрооборудования в загородном доме, бытовой техники, освещения. Для всех приборов придется выделить место.

Для защиты от короткого замыкания рекомендуется в схему подключения добавить между всеми перечисленными устройствами предохранители.

Схема выглядит в простейшем случае следующим образом:

Никаких сложностей, как видно, с такой схемой подключения нет. Основное – соблюдение полярности и правильное соединение штекеров (в соответствующий разъем). Если же желают использовать солнечную энергию в загородном доме одновременно со стационарной сетью, схема подключения будет выглядеть по-иному:

Нагрузка, резервируемая в этом случае, это холодильник, котел или аварийное освещение. Под нерезервируемой понимается свет в помещении, бытовая техника и пр. Электроприборы в автономном режиме работают тем дольше, чем большую емкость имеет аккумулятор. Разобравшись с тем, как работает схема подключения, нужно понять, как соединить панели между собой.

Как соединить солнечные панели?

Схема подключения солнечных батарей для подготовленного человека не представляет заметной сложности, но для неопытных пользователей необходимы некоторые разъяснения. Необходимо знать, как производится соединение солнечных панелей между собой, как выполняется подключение солнечных батарей к остальным приборам, входящим в состав комплекта. Существуют разные варианты соединения, которые используются для получения определенных параметров выходного тока и напряжения.

Схема подключения солнечных батарей загородного дома представляет собой систему соединения всех компонентов, которые, в свою очередь, так же соединяются друг с другом определенным образом. Например, необходимо знать, как соединить солнечные панели — параллельно или последовательно. Кроме того, надо выбрать тот или иной способ соединения в батарею аккумуляторов.

Схема устройства солнечной электростанции

Перед тем, как подключить солнечную батарею, необходимо выяснить ее конфигурацию. В состав солнечной электростанции, помимо солнечных модулей, входит комплект оборудования, включающий следующие приборы и устройства:

• контроллер заряда
• аккумуляторные батареи (АКБ)
• инвертор
• коммутационные приспособления, предохранители

Контроллер выполняет диспетчерские функции, переключая систему либо в режим заряда АКБ, либо на подачу питания потребителей. Аккумуляторы получают заряд и накапливают его, отдавая энергию по мере необходимости. Если напряжение батарей достигло 14 В, контроллер прекратит процесс, иначе от перезаряда АКБ выйдут из строя. Инвертор — прибор, преобразующий постоянный ток в переменный и повышающий напряжение до стандартных значений.

Как правило, весь комплект используется в полном составе. Однако, существуют и другие, упрощенные варианты комплектации. В отдельных случаях потребители, питающиеся от постоянного тока, подключают напрямую к модулям. Это возможно только в дневное время, поэтому встречается лишь у специализированных устройств.

Также есть осветительные системы на солнечных батареях, которые не нуждаются в инверторах и работают на прямом питании от аккумуляторов. Иногда из комплекта исключают инвертор, если напряжение нагрузки не превышает 12 В постоянного тока. Этот вариант также встречается не часто и используется по возможности.

Пайка и сборка панелей

Для питания потребителей используют определенное количество модулей, которые соединяются в том или ином порядке. Сначала разрабатывается схема подключения солнечных панелей, которая позволяет получить от них максимальную эффективность.

Параллельно или последовательно?

• Параллельное соединение увеличит силу тока (и мощность), оставляя напряжение неизменным.
• Последовательное соединение солнечных панелей повысит напряжение до 24 В, если соединить 2 модуля. Больше не делают, так как для аккумуляторов есть только 2 допустимых варианта — либо 12, либо 24 В.

Поэтому приходится комбинировать, добиваясь, чтобы схема подключения солнечной батареи к аккумулятору давала наиболее удачный результат.

Контактный отсек

Кроме того, надо иметь четкое представление, как соединить солнечные батареи между собой. Все модули оснащены специальным контактным отсеком, размещенным на задней стороне. Он устроен очень просто — два резьбовых зажима, отмеченные знаками «+» и «-». Пайка как таковая не требуется, поскольку монтаж производят в сложных условиях, где работа с паяльником не всегда возможна. Однако, если есть возможность сделать контакт более надежным и защитить его от окисления, никаких противопоказаний нет.

Тип провода

Для соединения обычно используют одножильный медный провод сечением 4 мм2

Важно, чтобы его изоляция была устойчива к воздействию ультрафиолета. Если этого нет, производят укладку проводов в защитный гофрированный рукав

Расположения модулей

Во время соединения следует учитывать способ расположения модулей. Если они развернуты под одинаковым углом к солнцу, то все будут работать в одинаковом режиме. Однако, иногда приходится устанавливать разнонаправленные панели. Это бывает вызвано особенным устройством крыши, или желанием обеспечить более равномерную подачу питания в течение дня.

Виды фотоэлементов

Основная и довольно сложная задача – найти и купить фотоэлектрические преобразователи. Они представляют собой кремниевые пластины, которые преобразовывают солнечную энергию в электричество. Фотоэлементы делятся на два типа: монокристаллические и поликристаллические. Первые более эффективны и отличаются высоким КПД – 20-25%, а вторые всего до 20%. Поликристаллические фотоэлементы ярко синие и менее дорогостоящие. А моно- можно отличить по форме – она не квадратная, а восьмиугольная, и цена на них выше.

Если паять получается не очень хорошо, то для подключения солнечной батареи своими руками рекомендуется приобретать готовые фотоэлементы с проводниками. Если же присутствует уверенность, что припаять элементы получится самостоятельно, не повредив преобразователь, можно приобрести набор, в котором проводники приложены отдельно.

Это интересно: Схема подключения двухклавишного выключателя на две лампочки: разбираемся со всех сторон

Мощность и выработка сетевых солнечных электростанций

Сетевая солнечная электростанция предназначена исключительно для питания объектов, подключенных к централизованной сети, так как в ее составе нет аккумуляторных батарей. В состав комплекта входит

• Фотоэлектрические модули (ФЭМ) Хевел
• Инвертор
• Сопутствующее оборудование (MC4 коннекторы, распределительный щит, силовой и солнечный кабель, опорные конструкции)

Сетевые комплектыСетевая СЭС комплект «Минимальный»Сетевая СЭС комплект «Базовый»Сетевая СЭС комплект «Стандарт»Сетевая СЭС комплект «Расширенный»

Номинальная мощность СЭС, кВт	3,5	5,2	9,9	15
Стоимость сетевой электростанции (с учетом доставки и монтажа на объекте), руб. *	326 580	477 846	892 234	1 266 346
Вырабатываемая энергия сетевой СЭС (расчетные данные для Москвы и МО) в год, кВт*ч	3 590	5 330	10 150	15 300
Расчетная экономия владельца сетевой СЭС в год, руб. **	20 570	30 540	58 160	87 670
Расчетная экономия владельца сетевой СЭС в руб. за 25 лет **	720 000	1 100 000	2 150 000	3 300 000

* Не является офертой. Актуальную цену уточняйте на сайте mes-elektrik.ru ** Исходные расчетные данные: Московская область, тариф на электроэнергию для физических лиц – 5,73 руб. за кВт*ч

Принцип работы

Чаще всего встречается солнечная панель, которая состоит их кремниевых пластин, на них нанесены:

1. На одну бор.
2. На вторую фосфор. На них возникают свободные электроны.

Когда солнечные лучи попадают на пластины, происходит движение частиц, что приводит к образованию электрического тока. Снимают этот ресурс, то есть проводят электропередачу полученной от природного источника тока, припаянными медными полосками. Если установить достаточно количество панелей, то их ресурс получится использовать для большинства бытовых приборов, освещения внутри дома и уличного.

Важно! Чем больше площадь пластин, тем больше энергии требуемого напряжения удается получить. Если сказать проще, то принцип работы каждой батарейки состоит в преобразовании солнечного света (не тепла) в электрический постоянный ток

Уже с помощью преобразователя тока потребитель получает переменный вольтаж 220 для домашней сети. Полученный ресурс удастся использовать сразу или аккумулировать (накоплять) для будущих нужд

Если сказать проще, то принцип работы каждой батарейки состоит в преобразовании солнечного света (не тепла) в электрический постоянный ток. Уже с помощью преобразователя тока потребитель получает переменный вольтаж 220 для домашней сети. Полученный ресурс удастся использовать сразу или аккумулировать (накоплять) для будущих нужд.

Схема подключения

Рисунок 2 – Типичная схема соединения ячеек солнечной батареи.

Типичная схема фотоэлектрической системы приведена на рисунке 3. Основные ее элементы – это одна или несколько солнечных батарей, соединенных параллельно, контроллер заряда-разряда аккумулятора, аккумуляторные батареи, инвертор и потребители электроэнергии. Самыми распространенными являются 12-вольтовые системы с преобразованием в 220 вольт переменного напряжения (при необходимости). Чтобы лучше понять, как работает такая схема, следует рассмотреть все ее элементы поподробнее.

Первым элементом в схеме подключения солнечных батарей является диод Шоттки. Обычно на схемах эта деталь не показана, так как она, как правило, изначально вмонтирована в солнечную панель. Диоды Шоттки защищают элементы от выхода из строя в те моменты, когда часть батареи или вся панель с наступлением ночи затеняется и перестает генерировать электрический ток. В этом случае элементы становятся потребителями тока от аккумуляторных батарей, и именно диод Шоттки препятствует обратному протеканию тока. Это проиллюстрировано на рисунке 4.

Следующий элемент – это контроллер заряда АКБ. Он представляет собой электронное устройство, которое автоматически управляет процессами заряда и разряда аккумулятора, а также защищает его от чрезмерного заряда и разряда, ведь эти факторы могут вывести АКБ из строя. Это работает следующим образом. Днем, когда аккумулятор заряжается от солнечной батареи, контроллер следит за напряжением на клеммах аккумулятора, и, как только оно достигает верхнего предельного значения (более 14 вольт для 12-вольтной системы), процесс зарядки прекращается, ток перенаправляется к нагрузке. Ночью солнечная панель не работает и питание системы осуществляется только от заряженного за день аккумулятора. Как только напряжение на его клеммах достигает предельно низкого значения (около 11 вольт), контроллер отключает работу схемы. Помимо указанных функций, контроллер также защищает элементы схемы от короткого замыкания и от грозы.

Рисунок 3 – Схема фотоэлектрической системы.

Аккумуляторная батарея служит в этой схеме накопителем электроэнергии, которая вырабатывается солнечной батареей в течение дня, чтобы в темное время суток питать подключенные устройства. К аккумулятору подключается одна из пар выводов контроллера. Для этой системы можно использовать и автомобильный аккумулятор, но только вне помещений, так как он выделяет вредные вещества. Гораздо лучше применять специальные необслуживаемые аккумуляторы. Хотя они и стоят дороже автомобильных, их срок службы в разы выше, они безопасны и специально предназначены для многократных частых циклов заряда-разряда.

Схема подключения работает таким образом, что на выходе контроллера поддерживается постоянное напряжение 12 вольт. Для работы светодиодного освещения и приборов с соответствующим напряжением питания этого вполне достаточно. Но если схема будет содержать еще и инвертор, то на выходе можно получить переменное напряжение 220 вольт. Это и есть основная функция инвертора – преобразование из 12 вольт постоянного напряжения в 220 вольт переменного. Для бытового применения вполне подходят автомобильные инверторы, но в тех случаях, где требуется большая мощность и более правильная синусоида переменного напряжения, применяются более дорогие инверторы.

Рисунок 4 – Схема защиты от обратного протекания тока.

Следует учитывать еще один нюанс, который иногда вызывает путаницу. Если измерить напряжение на выходе солнечной батареи, не подключая ее в схему, то вольтметр покажет около 18 вольт. Но почему такая батарея считается 12-вольтовой? Дело в том, что при подключении фотогальванической панели к нагрузке происходит просадка напряжения, и оно приблизится к 12 вольтам. А то, что показывает вольтметр на клеммах солнечной батареи без нагрузки, – это напряжение холостого хода. Если требуется большая мощность, то в схему нужно подключить параллельно несколько солнечных панелей и, соответственно, аккумуляторов.

Солнечные панели монтируются на открытых участках под углом 45 градусов к горизонту с направлением на юг. Именно в таком положении будет выработано наибольшее количество электроэнергии. Однако это количество можно еще увеличить, если поместить панель на поворотное устройство, которое в течение дня от восхода до заката автоматически медленно поворачивается, направляя панель строго на солнце.

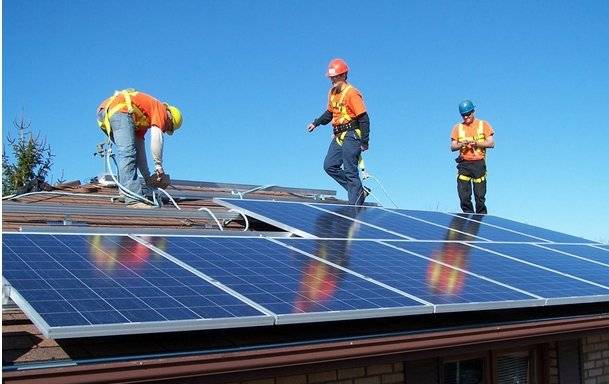

Монтаж солнечных панелей и вспомогательного электрооборудования

При этом ток короткого замыкания панели RZMP-130-T мощностью 145 Вт составляет всего 8,5 А. При объединении нескольких панелей с параллельным подключением сечение общего выходного кабеля должно подбираться исходя из максимального суммарного тока всех панелей по вышеописанной концепции (5 А на 1 мм2).

В продаже есть разнообразные кабели для подключения солнечных батарей. Их отличительная особенность в том, что внешняя изоляция кабеля подверглась специальной обработке и имеет повышенную стойкость к ультрафиолетовому излучению. Покупать такие кабели необязательно. Солнечные батареи можно подключить кабелем с обычной ПВХ-изоляцией, но проложить его в гофрированном рукаве, который предназначен для прокладки внешней проводки. Такой вариант обойдется на 30–40% дешевле.

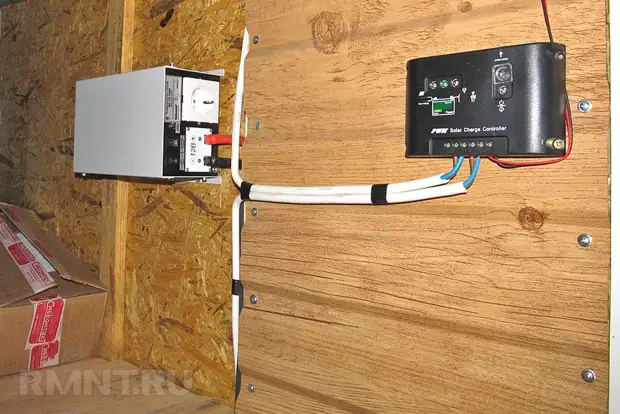

Контроллер заряда АКБ и инвертор необходимо разместить в сухом помещении с комнатной температурой, например, в кладовке или прихожей. Размещать это оборудование вне помещения нецелесообразно, так как электронные узлы аппаратуры не должны подвергаться значительным колебаниям температуры и влажности. Саму аккумуляторную батарею можно разместить вместе с электроникой.

Если вы решили использовать кислотные или щелочные аккумуляторы, то следует их разместить в хорошо проветриваемом нежилом помещении, так как при их эксплуатации выделяются вредные для здоровья испарения электролита. Кроме того, в помещении с аккумуляторами не должно быть источников искровой и огневой опасности, так как выделяющиеся кислород и водород в плохо проветриваемых помещениях могут образовать взрывоопасную смесь.

Солнечная панель может устанавливаться двумя способами:

• неподвижная установка предполагает стационарное размещение панелей на крыше дома или на кронштейне, закрепленном на стене или фундаменте. При этом панели должны быть направлены на юг, горизонтальный наклон панелей должен составлять угол, равный широте местности плюс 15°. Широту вашего местоположения можно определить, например, по показаниям GPS-навигатора или в сервисе Google Maps;
• подвижная установка панелей производится на траверсу, которая способна поворачиваться азимутально (в направлении движения солнца вдоль горизонта) и зенитально, наклоняя панели для того, чтобы солнечные лучи падали на них перпендикулярно. Такая система установки позволяет увеличить КПД используемых солнечных батарей, но требует дополнительных ощутимых финансовых затрат на конструкцию траверсы, приводные двигатели и систему для их управления.

Варианты создания несущей базы

Для установки панелей рекомендуется монтировать силовой блок, на котором будет зафиксирован каркас фотоэлементов. Такую конструкцию можно изготовить в домашних условиях. Потребуется металлический уголок и крепежные элементы. Соединения желательно выполнять сваркой – опять же с помощью инвертора стыки сформирует даже неопытный домашний мастер. Самое главное — правильно рассчитать базу по размерам и весу, чтобы она не проломила кровельное покрытие и в принципе позволяла выполнить надежную фиксацию. Сложность крепления солнечных батарей на крыше заключается в монтаже несущей платформы к стропильной системе. Дело в том, что фиксация как таковая выполняется не к элементам кровли, а к балкам крыши в подкровельном пространстве.

Со стороны чердачного помещения выполняется прочный силовой каркас, на базе которого будет закреплена сваренная профильная конструкция. Лучше всего применить болтовые соединения, чтобы в любой момент установку можно было отсоединить. Для этого заранее просчитываются отверстия, формируется конфигурация взаимной компоновки и т. д. Очевидно, что потребуется создавать технологический проем и в кровельном покрытии.

Рассмотрим простейшую схему подключения солнечной батареи

Они могут обеспечить электроэнергией в условиях, когда нет возможности подключения к сети электропитания.

Итак, самая простая схема состоит из элементов: солнечные элементы, контроллер заряда аккумулятора, акб, инвертор, соединительные провода. При покупке солнечной панели следует знать, что они бывают двух типов: поликристаллические и монокристаллические. Чем отличается? По технологии производства солнечных элементов. Монокристаллические имеют меньшую площадь при одинаковой мощности с поликристаллической. Поэтому в пасмурную погоду монокристаллические панели работают менее эффективно. Наиболее чаще применяются 12 вольтные, которые намного удобнее адаптировать с аккумуляторами соответствующего напряжения. Обычно под обозначениями 12 вольт на панели подразумевает 17-18 вольт. Это нужно для того, чтобы, когда панель в пасмурную погоду производит меньше энергии, она смогла бы компенсировать падение напряжения. Солнечные панели при изготовлении уже имеют подключенные диоды шоттки, которые защищают элементы от выхода из строя, когда прекращается генерация электроэнергии и панель становится сама потребителем тока от аккумулятора. Именно диод препятствует обратному протеканию электрического тока.

Инвертор

Способы подключения солнечных батарей могут быть разными, но подбор параметров частей системы имеет общие принципы. Рассмотрим, как подобрать инвертор для СЭС разных типов.

Электростанция полностью автономного типа. Такая система не подключена к сети Энергосбыта (внешней магистрали), пользователь получает все электричество только от панелей. Подойдет инвертор off-grid. Эти автономные модели могут быть одно и трехфазными, способны преобразовывать постоянный токи разного вольтажа 12, 24, 48, 96 В и выше. Данные изделия самые дешевые (25–600 долл.), но это не означает их неэффективность — для не особо требовательной сборки указанного типа они подойдут, нет смысла брать более дорогие изделия, так как их потенциал не будет использоваться.

Схема с подключением к центральной сети. СЭС работает как автономно, так и совместно с главной магистралью. Но без аккумуляторов. Тут подойдет инвертор on-grid:

• регулирует забор электричества, но не из АКБ, а из сети Энергосбыта, если модули не выдают достаточного его количества;
• отправляет излишки продуцируемой энергии в центральную сеть, например, для продажи «по зеленым тарифам».

Стоимость изделия on-grid 200–20 000 $. Зависит от мощности конкретной модели, например, для устройства на 3–6 кВт — 2000 $, на 1000 кВт — 15 000 $ и выше. Для дома хватит 5 кВт.

Аккумуляторно-сетевая СЭС — самый распространенный оптимальный тип: вырабатывается энергия для запитывания приборов дома, излишек накапливается в АКБ, которые отдают заряд ночью и/или когда модули не справляются с нагрузкой, а также в центральную сеть для продажи. Если система из-за возросших потребностей не справится с нагрузкой, то предполагается забор энергии из магистрали Энергосбыта. Для таких условий подойдет модель hybrid (с сетевыми функциями). Цена начинается с 500–600 $ и до около 20 000 $.

Иные параметры

Дальше кратко подбор инвертора по иным критериям, которые необходимо учесть перед тем, как подключить солнечную панель.

Параметр	Описание
Мощность	Зависит от номинала по мощности СЭС, связанной со стороной от постоянного тока и максимумом нагрузки — от переменного. Надо взять полное значение по мощности СЭС (допустимая погрешность 90–120%) и мощность всех приборов при их одновременном включении. Первая характеристика указана в ТД панелей, по второй считают не просто кВт, а совокупное пиковое (пусковое) значение, которое может превышать рабочее в 5–7 раз. Из-за перегрузки во время запуска даже на 2–3 сек. инвертор не запустится.
По напряжению	Рекомендованное соотношение (вольтаж/мощность СЭС): 12 В /600 Вт; 24 В/ 600…1500 Вт; 48 В/ больше 1500 Вт.
КПД	Это малозначимый параметр — все современные изделия имеют 90–95% КПД. Энергопотребление прибора не должно быть большим 5–10% проходящей через него энергии.
Вес	1 кг — 100 Вт. Качественный прибор не может быть легким, так как чем он мощнее, тем больше трансформатор и его медные обмотки.
Меандровые, синусоидальные типы сигнала	Меандр (прямоугольная форма) — дешевый, не защитит полностью от скачков напряжения. Плохо влияет на индуктивные нагрузки, например, на компрессор, насосы кондиционеры, стиралки. К нему ставят дополнительные стабилизаторы. Чистая синусоида — дорогое изделие, колебания очень плавные, только такая модель рекомендована без оговорок для частного дома для запитывания перечисленных выше и всех других приборов. Квазисинусоид — тут применен компромисс, грубо говоря, имитация чистой синусоиды, подойдет для таких же целей, как в предыдущем пункте, прибор менее качественный, но дешевле.
1 или 3 фазный	Трехфазный можно поставить и на 1 и на 3-фазную сеть. Однофазный — только на такую же систему.

Количество инверторов

Теоретически 1 прибора, если он подобран правильно под мощность, другие параметры, хватит для всей СЭС. Но при большом количестве пластин в нескольких линях желательно на каждую ставить свой инвертор. Причина в том, что нестабильность одной ветки (расположенность на чуть ниже освещаемой стороне) негативно влияет на общий инвертор, КПД понизится. А с отдельными такими устройствами этот недостаток нивелируется.

Хороший вариант — модель для нескольких отдельных MPPT входов (2– 4 и больше). Но цена такого оснащения часто неоправданно высокая.

Выводы

Солнце как альтернативный источник энергии становится доступным для частных домов многих жителей Украины. Стоимость оборудования и установки высока, однако окупается в течение нескольких лет. Выработанной электроэнергии хватает не только на нужды самих домохозяйств с такой электростанцией, но и для продажи государству.

Установка конструкций — не только затратное, но и кропотливое дело. Однако при должном внимании к деталям возможно создать каркас для панелей и подключить электрику собственными руками.

Для максимума энергоэффективности важны не только схемы подключения и создание должной изоляции и вентиляции, но и само расположение панелей, уровень солнечного излучения, вес панелей и возможность их качественно обслуживать.

Еще 50 лет назад, получение электроэнергии от Солнца относилось исключительно к космическим технологиям (как по сложности оборудования, таки и по его стоимости). Сегодня, установка солнечных батарей в индивидуальном порядке стала привычным делом. Панели можно встретить на крышах дачных домиков, на территории фермерских хозяйств, на опорах освещения.

Вопрос «пользоваться или не пользоваться», уже не рассматривается. Потенциальный владелец озабочен лишь расчетом стоимости, мощности и надежности оборудования. О том, какие бывают солнечные батареи, как их правильно выбрать, расскажем в нашем материале.
