Схема дренажа вокруг дома — виды и правила проектирования

Устройство дренажа вокруг дома

Исправление недочетов, которые были допущены во время строительства дома на участке, который богат грунтовыми водами, а также защита строения пристенным дренажом возможно каждому трудолюбивому хозяину.

Для этого нужно уяснить некоторые простые правила по конструированию систем дренажа и затратить некоторое личное время для проведения земляных работ и прокладки труб.

Устройство и монтаж дренажной системы.

Расположение водопроводных труб (дренов) должно иметь уклон в два градуса он высшей точки к накопительному колодцу либо коллектору.

Расположение смотровых колодцев должно быть на расстоянии через каждые 40 метров, если трубы уложены по прямой линии, либо не дальше 25 метров от поворота труб.

Дренаж необходимо прокладывать в глубину, на 30-50 см ниже уровня, на котором расположено основание фундамента, но не меньше глубины промерзания грунта зимой.

Отмостку вокруг здания делать широкой, чтобы талые и дождевые воды не попадали в пространство между дренажом и стеной (фундаментом) дома.

Отмостка – это также дополнительный теплоизоляционный слой, который не даст замерзать грунту возле водопровода.

Виды систем осушения

Систем осушения земельных участков существует великое множество. При этом в различных источниках их классификация может сильно отличаться друг от друга. В случае с системами дренажа для загородных и дачных участков рекомендуется использовать наиболее простые и проверенные решения.

Дренаж поверхностного типа

Поверхностный дренаж — это наиболее простая и эффективная система. Основная задача — осушение почвы, путём отвода воды, образованной в результате выпадения ливневых осадков и неравномерного таяния снега.

Решётки защищают открытую дренажную систему от попадания крупного мусора

Система поверхностного дренажа сооружается по площади участка, вокруг дома и прилежащих к нему построек, около гаражных конструкций, складов и внутреннего двора. Поверхностный дренаж подразделяется на два подвида:

1. Точечный — в некоторых источниках обозначается как локальный дренаж. Используется для сбора и отведения воды с определённого места на участке. Основная область применения — это осушения площадок под водостоками, около входных дверей и ворот, в области расположения ёмкостей и кранов для полива. Нередко применяется в качестве аварийной системы, если другой тип дренажа перегружен.
2. Линейный — применяется для осушения всего участка. Представляет собой систему, состоящую из принимающих лотков и каналов, устроенных под некоторым углом, обеспечивающим постоянный сток воды. Система дренажа снабжается фильтрующими решётками и пескоуловителями. Лотки и дрены изготавливаются из ПВХ, полипропилена, ПНД или полимербетона.

При устройстве поверхностной системы водоотвода рекомендуется совмещать точечный и линейный дренаж. Это обеспечит наиболее эффективную работу системы. При необходимости точечный и линейный дренаж может быть совмещён с системой, которая описана ниже.

Глубинный дренаж

Глубинный дренаж выполняется в виде трубопровода, проложенного в местах, где необходимо постоянное осушение почвы или понижение уровня грунтовых вод. Дрены прокладываются с соблюдением уклона по направлению стока воды, которая поступает в коллектор, колодец или водоём, расположенный за пределами участка.

Процесс сооружения глубинного дренажа на загородном участке

Например, при устройстве дренажной системы, когда дрены укладываются на глубину 0,9–1 м, рекомендуемое расстояние между ним составляет не менее 9–11 м. На суглинистой почве при тех же условиях шаг между дренами уменьшается до 7–9 м, а на глинистой до 4–5,5 м. Более подробные данные для разной глубины заложения можно увидеть в таблице ниже. Информация взята с книги «Осушение земель под сады» за авторством А.М.Думбляускаса.

Глубина заложения дрен, м	Расстояние между дренами, м
Песчаный грунт	Суглинистый грунт	Глинистый грунт
0,45	4,5–5,5	4–5	2–3
0,6	6,5–7,5	5–6,5	3–4
0,9	9–11	7–9	4–5,5
1,2	12–15	10–12	4,5–7
1,5	15,5–18	12–15	6,5–9
1,8	18–22	15–18	7–11

При укладке трубы соблюдаются особенности рельефа местности. Согласно технологии дрены укладываются от самой высокой к самой низкой точке на участке. Если участок относительно ровный, то для придания уклона формируется наклон по дну траншеи. Минимальный уровень уклона — 2 см на 1 п. м. дренажной трубы при сооружении дренажа в глинистой и суглинистой почве. Для песчаной почвы соблюдается уклон в 3 см на 1 м. п.

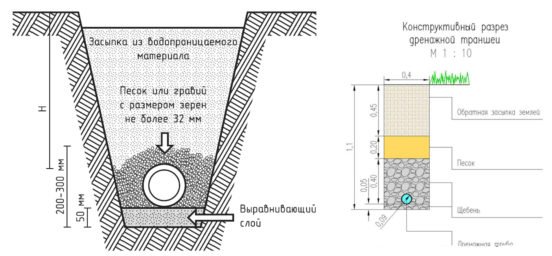

Схема устройства глубинного дренажа

При устройстве дренажа большой длины следует соблюдать минимальный уклон по всей протяжённости дренажной трассы. К примеру, для дренажной системы длиной 15 м минимальный перепад уровня между начальной и конечной точкой трассы составит не менее 30 см.

При возможности рекомендуется превышать заявленные нормы уклона. Это обеспечит более быстрое водоотведение, уменьшит риск заиливания и засорения дрена. К тому же выкопать траншею с большим уклоном гораздо легче, чем вымерять 1–2 см.

Выбор труб для создания дренажа

После того, как мы определились с типом дренажной системы, необходимо выбрать трубы.

Разновидности дренажных труб отечественного и зарубежного производства

1. Трубы из полимеров, среди которых пенопропилен, полиэтилен и прочие пластичные массы. Они характеризуются дешевизной и легкостью, простым монтажом и длительным временем эксплуатации. Почти 90% всех работ по дренажу осуществляется при помощи именно полимерных труб.
2. Асбестоцементные трубы – самые прочные, надежные и вместе с тем тяжелые. Немало неудобства доставит процедура проделывания сквозных пятимиллиметровых пропилок, примерно через каждые 20 см. Но изготовители асбестоцементных труб основной акцент делают именно на долговечности изделий, которые способны прослужить порядка 50 лет и даже больше.
3. Пористые трубы, для изготовления которых используется керамзитное стекло, пластобетон и целый ряд других материалов. Как можно судить из названия, у таких труб уже имеется пористая структура, так что никакой дополнительной перфорации не требуется. Влага скапливается в стенках посредством своего рода капилляров. Очень дорогие трубы, необходимая эффективность которых может быть достигнута лишь при значительных диаметрах. Пористые трубы
4. Керамические трубы,или глиняные. Изделия очень хрупкие, они могут быть повреждены еще при установке или даже при транспортировке. Хотя некоторые разновидности керамических труб имеют специальные поверхностные канавки, способствующие усиленному скоплению влаги. Как и в случае с трубами из асбестоцемента, здесь потребуется ручная перфорация на месте сборки. Монтаж представляет собой достаточно сложную процедуру, что обусловлено все той же низкой прочностью.

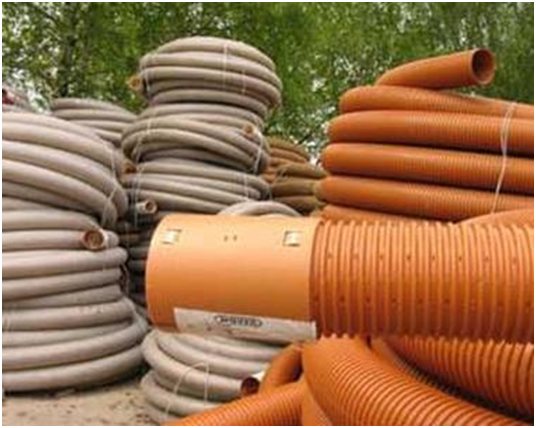

Полимерные трубы для дренажных систем

Важно! Лучше всего использовать трубы с уже имеющейся перфорацией, так как это существенно упрощает монтаж. Следовательно, больше всего подходят полимерные трубы, у которых диаметр может разным, но для дренажа применяются преимущественно 100-110 мм

Ошибки при устройстве

Типичной и довольно опасной ошибкой обустройства дренажа вокруг дома является соединение систем поверхностного (ливневка, водостоки с кровли) и глубинного водоотвода.

Первые предназначены для сбора и отвода от строения осадков и капиллярной влаги, вторые – защищают его от низовых грунтовых вод.

Прямое попадание большого объема воды с водостока в скрытые дренажные трубы чревато их переполнением, забивкой и затоплением, что недопустимо. Совместная работа систем и сбор стоков с ливневки и глубинного дренажа в колодцах на углах дома или аналогичных конечных точках разрешается, но лишь при их протекании по отдельным каналам или достаточном объеме приемников. Кольца для сбора поверхностной и глубинной влаги в комбинированных системах разделяются.

Также, к ошибкам проектирования и монтажа дренажа дома относят:

Последствия ошибок проявляются в первый же полноводный сезон: осенью или весной возле дома долго не уходит вода, а внутренние и внешние конструкции остаются сырыми. Частично исправить ситуации помогают точечные колодцы и дождеприемники, но в большинстве случаев работы по обустройству дренажной системы приходится проводить заново.

Что такое СНиП?

СНиП – это аббревиатура, образованная от «Строительные нормы и правила». Согласно этим сводам определяются требования различных организаций к выполнению канализации, водоотвода, различны построек и прочих инженерных сооружений. В СНиП учитываются эргономические, экономические, архитектурные, технические характеристики, которые должны быть выполнены.

Проект дренажа по СНиП

Зачем соблюдать СНиП, если канализация, дренаж или любая другая коммуникация итак работает:

1. Любое строительство нужно узаконивать, будь-то сооружение пристройки возле дома или разводка канализационного трубопровода. Если Вы не соблюдали нормы, которые озвучены в регламентирующем документе – то проект не будет законен. Государственные организации могут заставить перестраивать трубопровод или даже оштрафовать Вас;
2. СНиП не только помогает правильно построить дренажные системы, но и способствует определенной экономии. В документе обозначены многие готовые решения для проектировки водоотвода, наименее затратные для хозяина;
3. Коммуникация, выполненная по определенным нормам, более эффективна и долговечна. Она менее подвержена негативному воздействию грунтовых вод, нарушению герметизации или другим факторам.

Какие правила и нормы регламентирует СНиП

Для обустройства дренажной системы земельного участка вам потребуется внимательно изучить нормы СНиП 2.06.15-85 и 2.04.03-85.

Здесь есть вся информация, которая понадобится для успешного выполнения работы.

Первым делом изучите правила, которыми регламентирует устройство дренажа СНиП.

Они заключаются в следующем:

Нормы СНиП для дренажа

• для создания дренажной системы следует использовать устойчивые к влаге трубы, лучше – керамические, асбестоцементные либо пластиковые;
• соблюдать уклон труб к месту сбора воды. Он должен составлять 0,5-0,7%;
• обязательно обустроить ревизионные колодцы – элементы, позволяющие контролировать работу дренажной системы, выполнять ее промывку и прочистку;
• перед стеной цокольного этажа нужно сделать вертикальный дренаж, позволяющий отводить воду от здания в дренажную систему;
• разместить трубы вдоль стен здания. Если фундамент имеет неправильную форму, можно уложить дрены на увеличенном расстоянии от него;
• укладывать трубы так, чтобы дно изделий располагалось ниже края основания фундамента на 20 см и более. Верхний край труб не должен выступать за нижнюю часть основания фундамента;
• пристенный дренаж должен быть обустроен по всему периметру здания.

При его составлении вам понадобятся такие данные:

Проект по нормам СНиП

• размеры траншеи – для открытого дренажа глубина должна составлять 50 см, а ширина 40 см, для глубинного дренажа глубина канавы 70-150 см, ширина 40-50 см;
• показатели уклона дренажной трубы (СНиП) – 2 см на метр трубы при глинистом грунте и 3 см на метр изделия при песчаном;
• диаметр трубы – обычно берутся дренажные трубы диаметром в 110-160 мм;
• высота песчаной подушки 10 см;
• толщина гравийного слоя – от 20 до 40 см.

Смета ландшафтных работ

Теперь составляется смета, которая будет включать расчет объема дренажа, длины труб, количества геотекстиля.

Здесь вам потребуется определить стоимость следующих материалов:

• дренажные трубы (гофрированные с перфорацией) – диаметр 110 мм, длина равна длине всей траншеи или суммарной длине траншей, если их несколько;

• соединительные муфты – количество труб, уменьшенное на 1;

• переходник для соединения магистральной трубы и накопительного колодца;

• сам дренажный колодец, объем которого рассчитывается, исходя из объема воды, которая будет поступать сюда;
• угловые соединения – количество равно числу поворотов в дренажной системе;

• смотровые колодцы (устанавливаются на каждом углу здания. Если угловых соединений много, то ставят колодцы через одно. При этом, расстояние между ними не должно превышать 20 см);

• песок, щебень, геоткань – количество определяется размерами траншеи.

Фундамент заложен в грунт на 1,2 метра.

Глубина промерзания почвы составляет 0,8 м.

Пристенный дренаж фундамента

Теперь рассмотрим пример пристенного дренажа фундамента, СНиП нормы здесь учтены.

Сначала определим количество дренажных колодцев. Длина одной дренажной трубы, учитывая отступ в 3 метра от фундамента, составит 16 м.

Общая длина дрен по периметру составит 64 м. Если сток организован по двум параллельным дренам в один колодец, то мы получим длину 32 метра.

Верхней точкой станет угол, противоположный по своему размещению колодцу.

Учитывая уклон в 1 см на каждый метр, получим разницу в высоте точки сбора и отвода воды в 32 см.

Если установить два колодца с противоположных сторон дома, то длину каждого участка дрен можно сократить до 16 м, соответственно, перепад будет равным 16 см, так получается сократить затраты на проведение монтажных работ.

Пристенный дренаж фундамента

Учитывая то, что глубина промерзания грунта 0,8 м, а мощность самого дренажного слоя 0,5 м, нам потребуется вырыть траншею глубиной 1,3 метра.

Основные разновидности ливневки и дренажа вокруг дома

Решая, как правильно сделать дренаж вокруг дома, стоит определиться с важными пунктами:

• провести расчеты;
• в соответствие с условиями местности подобрать разновидность конструкции;
• подобрать материалы, которые подходят по эксплуатационным и техническим характеристикам;
• произвести дренаж фундамента и отмостки.

Дренажная система дополняется накопительным колодцем

Особенности выбора для дренирования фундамента

Тип конструкции подбирается с учетом особенностей конкретного участка. Поверхностные конструкции бывают следующих видов:

• ливневая канализация монтируется вокруг домовладения. Отличается простой технологией, устанавливается самостоятельно. Но подобная конструкция  не защитит от грунтовых вод;
• линейная система предназначена для осушения участка и придомовой площади. Лишняя вода скапливается в специальном колодце;
• точечная конструкция представляет собой способ дренажа фундамента. При этом происходит отвод влаги из локальных источников. Подобный дренаж укрывается решетками, которые защищают устройство от мусора.

Дренаж для фундамента состоит из отмосток

Обустройство качественного дренажа вокруг дома: цена работы под ключ

Работа под ключ будет иметь более высокую цену, чем стоимость дренажной системы вокруг дома своими руками.

Но при этом предлагается:

• качество работ;
• выполнение монтажа с соблюдением технологических норм;
• правильные расчеты и выбор подходящих материалов;
• быстрота работ и отсутствие грубых ошибок.

Элементы водоотводной системы

Стоимость работ по обустройству поверхностной ливневки обойдется в 1500-1900 за погонный метр, а более глубокой вариант – 2300-2700 рублей. Плюс к указанной стоимости добавляется монтаж дождеприемников. При расчете стоимости учитываются стояки, опускающихся с кровли.

Популярные схемы для садового участка и фундамента

Дренаж вокруг дома бывает двух видов: дренаж основания постройки и дренах садового участка.

Чтобы обустроить дренаж на участке стоит воспользоваться следующими схемами:

• выборочный вариант;
• параллельное расположение;
• елочка.

Системы дренирования бывают открытого и закрытого типа. Используются пристенные и кольцевые варианты. Пристенная конструкция выполняется по периметру фундамента. Ее стоит использовать при наличии цокольного этажа или подвального помещения.

Вариант придомовой конструкции для дренирования на глубине

Точные расчеты прохождения труб и уровня расположения полов предполагает дренажная система вокруг дома. Устройство дренажа у основания постройки включает:

• песчаную подушку;
• геотекстильный материал;
• трубопровод;
• прослойку из песка;
• грунтовый слой;
• глиняную прослойку.

Схемы соединения дренажных магистралей

Проектирование дренажной системы

Если ссылаться на СНиП 2.06.15-85, то там отражены строгие требования относительно проектной и дополнительной сметной документации.

В итоге подготовка всего процесса в плане бумаг выполняется в 3 привычных этапа:

1. осмотр и оценка объекта;
2. создание будущего проекта;
3. формирование готовой сметы.

До начала установки дренажа стоит осуществить разработку схему будущей системы. Главное назначение сводится к подробному описанию фундаментальных свойств используемого дренажа.

Поэтому для правильного проектирования надёжной системы нужно иметь на руках техническое заключение профессионалов о естественных условиях строительства, а также детальная схема территории со всеми зданиями (масштабом 1:500) и разрезы фундаментов сооружений, расположенных на конкретной территории.

Все упомянутые шаги предстоящего сооружения необходимо подготовить именно для максимально корректного выбора необходимого типа дренажной системы, закупаемых для ремонтных работ материалов, прочих комплектующих и оборудования, расчёта параметров и центральных характеристик. Порой результаты перечисленных изысканий упоминаются в проекте ради аргументации действительно нетиповых решений.

В каких случаях необходим дренаж

Существует несколько обстоятельств, при которых обустройство дренажной конструкции считается обязательным условием:

1. Участок располагается на равнине. Если выпадает много осадков за короткий отрезок времени или после долгой зимы активно тает снег, то грунт перенасыщается влагой.
2. Низменное место. Вся вода стекает с более высоких мест и надолго остается в низине.
3. Участок имеет сильный уклон. Потоки воды, вызванные обильными дождями, будут смывать верхний слой земли, наиболее питательный для растений. В таких условиях невозможно рассчитывать на богатый урожай.
4. Тяжелая суглинистая почва. Удерживает в поверхностном слое слишком много влаги, которая в большом количестве вредит растениям.
5. Высокий уровень грунтовых вод. На некоторых участках водоносный слой располагается очень близко к поверхности земли.
6. Бетонные площадки и дорожки из тротуарной плитки. Искусственные покрытия, которые занимают на участке большое пространство земли, мешают естественному отводу влаги.

Если участок уже благоустроен, то дренажную систему проводят с учетом расположения объектов и растений. Искусственный отвод воды не должен разрушить оформленный ландшафт.

Как сделать дренаж вокруг дома своими руками используя дренажные трубы

Как сделать дренаж вокруг дома своими руками, назначение, способы устройства в зависимости от уровня грунтовых вод, как сэкономить.

Оптимальные показатели эффективности, пропускной способности и долговечности имеют системы, закладываемые из перфорированных на заводе или в домашних условиях труб с сечением от 75 мм и выше. Глубина их размещенияи расстояние от фундамента бывают разными, но общий порядок укладки неизменен:

Тип системы и эти параметры подбираются исходя из:

• Общего УГВ и его близости к подошве фундамента. При высоком УГВ вокруг фундамента закладывается понижающий дренаж, при низком – перехватывающий.

• Наличия или отсутствия в доме подвала. Для домов с цокольными этажами или подвалами оптимальной признана пристенная система с уложенными по периметру трубами с сильным уклоном и отступом от здания в пределах 0,5-1 м. При отсутствии в проекте подвала и заложении дома на пучинистых грунтах лучшие результаты достигаются при кольцевом дренировании с отступом от конструкций около 2-3 м и обязательным их заглублением ниже подошвы фундамента.

• Возможности упрощения или, наоборот, потребности в усложнении или комбинировании систем водоотвода. Так, на участках с сильным уклоном в защите и отводе может нуждаться только одна стена дома, в регионах с редкими, но обильными осадками качественный дренаж обеспечивают вертикальные длинные (10-50 м) трубы или скважины с диаметром от 90 см и глубиной от 1,5 м, засыпанные щебнем.

При особо неблагоприятных условиях вертикальная компоновка системы комбинируется со стандартной кольцевой или пристенной.при высоком уровне грунтовых вод

При УГВ выше подошвы фундамента единственно верным решением является заложение понижающего и в большинстве случаев – глубинного дренажа, рассчитанного на постоянные нагрузки вне зависимости от интенсивности осадков в регионе. При его монтаже выполняются обязательные правила:

при низком уровне грунтовых вод

Перехватывающий дренаж чаще всего работает в комплексе с системой ливневой канализации и располагается впритык к отмостке (но не под ней). Линия расположения дренов в таких схемах должна совпадать с нижним срезом фундамента (включая щебенчатую подсыпку). Летом и зимой такие системы обычно простаивают, весной или осенью – эксплуатируются в интенсивном режиме и чаще осматриваются. Из-за близкого расположения к нулевому уровню в северных широтах такие дрены могут нуждаться в дополнительном утеплении щебнем или консервации в зимнее время.

Виды дренажных систем

В зависимости от остроты проблемы затопления участка можно выделить несколько способов как сделать дренаж вокруг частного дома.

Поверхностный дренаж

К этому типу можно отнести ливневую канализацию (ливнёвка). Преимущество такого дренажа в том, что его обустройство более простое и доступно после выполнения большинства видов работ на участке. Поверхностные дренажные системы позволяют отвести только дождевую и талую воду, справится с грунтовой водой им не под силу.

Существует два вида поверхностного устройства дренажа: линейный и точечный.

Линейный дренаж

Ориентирован на отвод ливневых или талых вод со всего участка и от дома, в частности. Вода стекает в каналы, вырытые в грунте и отводится в дренажный колодец. Как правило, каналы имеют прямую линейную форму и закрываются решетками.

Точечный дренаж

Ориентирован на быстрый отвод воды, образующейся из локальных источников (например, под водостоками крыши, поливочными кранами и т.д.). Точечные дренажи закрывают декоративными металлическими решетками, чтобы исключить засорение канала мусором и листьями. От каждой точки прокладываются дренажные трубы, которые соединяют с основной магистральной трубой, ведущей к дренажному колодцу.

По способу устройства дренаж может быть открытым и закрытым

Открытый дренаж

Система траншей, желобов, водостоков или водосборных лотков.

Такой дренаж представляет собой траншею, которая предназначена для отвода ливневой и талой воды от дома и с участка.

Принцип устройства открытой дренажной системы

Вдоль всех сторон участка и вокруг дома выкапывается канава шириной до полуметра и глубиной 50-60см. Все эти траншеи соединяются с общей водоотводной траншеей.

Для того, чтобы вода беспрепятственно стекала в траншею со стороны дома в канаве делают скос под углом 30о, а уклон в сторону главной водозаборной траншеи (или сливного колодца) позволит самотеком отводить воду в нужном направление.

Плюсом открытой системы дренажа можно назвать низкую стоимость и высокую скорость выполнения работ. Но, если требуется отвод большого количества талой и дождевой воды, то придется устраивать глубокую водоотводную линию, в которую может кто-то упасть. Необустроенные стенки канав разрушаются. Такая система портит внешний вид участка.

Увеличить срок службы и повысить безопасность такой системы можно посредством использования специальных лотков (из пластики или бетона), которые сверху закрываются решетками.

Открытый дренаж вокруг дома

Закрытый дренаж

Имеет более эстетичный вид, по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Их виды представлены на фото.

Закрытый дренаж вокруг дома

Засыпной дренаж – система засыпанных траншей

Используется в том случае, когда площадь участка невелика, и сделать открытый дренаж невозможно или нецелесообразно. Недостаток этой системы в невозможности проводить обслуживание траншеи после обустройства без демонтажа.

Правильный дренаж вокруг дома такого типа обустраивается в несколько этапов.

выкапывается траншея на глубину около метра с обязательным соблюдением уклона в сторону сливного (дренажного) колодца;

на дно траншеи укладывается геотекстиль;

траншея засыпается гравием, щебнем и т.п.;

сверху укладывается слой дерна. Этот этап необязателен, но позволяет придать участку более эстетичный вид.

Засыпной дренаж

Глубинный дренаж

Отведение большого количества грунтовых вод требует устройства основательной системы – глубинный дренаж участка. Устройство глубинной дренажной системы применяют на участках с глинистой почвой, расположенных в низине и характеризующихся высоким уровнем грунтовых вод.

Процесс устройства трудоемкий и заключается в прокладке труб (диаметр зависит от количества отводимой воды) с перфораций в глубокие траншеи (зависит от высоты расположения почвенных вод).

По типу размещения и конструкции

Различают всего три вида дренажа,

Дренаж для частного дома бывает следующих видов:

1. Кольцевой.
2. Пластовый.
3. Пристенный вокруг дома.

Кольцевой

Кольцевой дренаж фундамента подходит для монтажа вокруг тех помещений, где нет подполий или технических этажей. Располагают его не ближе 5 метров от здания, чтобы исключить просадку почвы.  Дренаж совместим с ливневой водоотводной системой, используя один и тот же коллекторный колодец для вывода вод.

Дренажная система своими руками представлена канавами замкнутого вида с расположенными в них дренами. Вода стекает по трубам, которые расположены под наклоном до 2 ⁰ C. По углам и на прямых участках расположены ревизионные колодцы. Для защиты от инфильтрации вод между домом и дренами прокладывают глиняный замок.

Как сделать дренаж вокруг дома своими руками по кольцевой системе?

1. Выкапывают траншеи вокруг дома на расстоянии 5 – 8 метров от здания. Глубина канавы должна быть такой, чтобы дренаж был глубже уровня фундамента на 50 метров.
2. Дно канавы засыпают песком и формируют правильное направление движения воды.
3. Выкладывают полотно геотекстиля.
4. Засыпается псефитовая порода — гравий, щебень.
5. Поверх породы выкладываются перфорированные трубы Ø 0,1 м с высверленными отверстиями.
6. На поворотах труб устанавливаются колодцы со съемными крышками и соединяются с трубами.
7. Повторяются пункт 3 и 4 в обратном порядке.
8.  Сверху конструкция засыпается песком и дерном.

Пластовый

Пластовая дренажная система вокруг дома своими руками располагается под домом, поэтому монтируют конструкцию в момент закладки основания дома. По своей площади дренаж выходит за пределы основания дома на 20 – 30 см и соединяется в нескольких местах с другим видом дренирования.

Для чего нужен дренаж, к которому необходимо обустраивать дополнительную конструкцию по сбору влаги? Пластовый дренаж обеспечивает защиту фундамента не только от грунтовых вод, но от капиллярной влаги. Он эффективно защищает фундамент, расположенный в грунте слабопроницаемого типа.

Пластовый дренаж фундамента дома своими руками выполняется по следующей технологии:

1. Выкапывается выемка для установки опорных конструкций, дополнительно углубив ее на 20 см.
2. Дно котлована засыпается толстым слоем породы до 20 см и определяется угол, под которым будет сливаться вода.
3. По всей границе котлована поверх щебенки укладываются пластиковые трубы с ребрами жесткости, их концы отводят к приемному колодцу.
4. На трубы насыпают каменистую породу слоем до 100 мм.

В случае с пластовым дренажом эффективно использование в качестве водоприемного колодца его фильтрационной разновидности высотой 2 метра. Между уровнем грунтовых вод и колодцем должно быть расстояние не менее 1 метра. Яма под колодец выкапывается таким образом, чтобы после установки коллектора оставалось пространство не мене 20 см. Пространство между стенами ямы и колодцем засыпается щебнем.

Пристенный

Устройство пристенного дренажа необходимо в том случае, когда в жилой постройке есть цокольный этаж или техническое помещение. Система может быть смонтирована даже тогда, когда все работы по обустройству фундамента и дома в целом были завершены.

В выкопанные канавы укладываются дрены, а в месте их поворота устанавливаются резервуары по сбору воды. Затем на расстоянии полуметров от фундамента выкладывают слой глины, который обладает влагонепроницаемыми свойствами и предохраняет основание дома от влаги. Пристенный дренаж фундамента выполняют по следующей технологии:

1. Стены обмазывают битумом по периметру в два слоя, первый слой армируют сеткой для малярных работ.
2. Канаву выкапывают так, чтобы она находилась на полметра ниже опоры. По углам фундамента предусматривают расположение коллекторов.
3. В канаву насыпают песок толщиной до 20 см, слоем песка придают угол наклона по направлению движения воды к месту ее сбора.
4. Укладывается слой геоткани.
5. Поверх полотна засыпают щебенку.
6. Укладываются дрены отверстиями вниз.
7. В необходимых местах устанавливают колодцы, так чтобы они выступали над поверхностью земли.
8. Совмещают трубы с коллектором.
9. Поверх дрен высыпают псефит.
10. Выкладывают еще один слой синтетического полотна.
11. Получившийся пристенный дренаж фундамента засыпают грунтом.

Где необходима организация водооттока?

Ровный участок непременно нуждается в дренаже. Если влага, образующаяся в результате ливневых дождей и тающих снегов, не находит путей оттока, то просто остается на месте, интенсивно пропитывает грунт и приводит к заболоченности, появлению грязи и глобальному переувлажнению земли.

Участок, расположенный в низине, без хорошей дренажной системы пропадает. Вся вода с более высоких мест стекает на него, и территория, в лучшем случае, перенасыщается влагой, а в худшем оказывается затопленной.

Земля, расположенная под резким уклоном, без дренажа теряет ряд своих ценных качеств. Слишком быстро убывающая вода размывает верхний плодородный слой почвы и существенно снижает уровень урожайности.

Для территорий с глинистыми и суглинистыми грунтами дренирование – объективная потребность. Породы такого типа отличаются высокой плотностью и плохой проводимостью. Выпавшая в форме атмосферных осадков влага долго застаивается в них и приводит к общему заболачиванию местности, сдвигам грунтов и нарушению фиксированной стабильности фундаментов жилых и хозяйственных строений.

Не обойтись без полноценной дренажной системы и там, где уровень залегания природных грунтовых вод составляет менее 1 метра. Если игнорировать отвод, возникает риск затопления цокольных и подвальных помещений, нарушается целостность фундамента, а на капитальных, несущих стенах появляются трещины. Все это в будущем может привести к частичному или полному обрушению жилых и хозяйственных строений.

В случае сезонного повышения естественного уровня грунтовых вод в зону риска попадают жилые дома и хозяйственные постройки с заглубленным фундаментом. Его подошва в этом случае оказывается под угрозой, и в подвалах и цоколях, даже оснащенных хорошей гидроизоляцией, могут появиться влага и сырость.

Чтобы избежать этих неприятных моментов, необходимо спроектировать дренажную систему и внедрить ее еще на стадии планирования строительства дома либо сразу же после приобретения недвижимости.

Почти обязательное явление, к которому приводит отсутствие качественной дренажной системы на участке, это трещины в стенах. Конечно, их можно зашпаклевать, но целостность внутреннего пространства уже будет нарушена и помещение станет уязвимым к проникновению сырости и холода

Для участков, частично или полностью забетонированных, вымощенных брусчаткой, тротуарной плиткой либо цветной мозаикой, наличие дренажных каналов и водостоков просто обязательно. Иначе после дождей или таяния снегов на поверхности будут застаиваться лужи, провоцирующие растрескивание верхнего декоративного слоя и нарушающие целостность всего покрытия.

Оборудовать дренаж необходимо и там, где располагаются газоны, оснащенные прогрессивными комплексами автоматического орошения. Это позволит контролировать уровень увлажнения почвы и не допустит гибели редких растений в результате заиливания грунта.

Дренажные каналы дают возможность быстро убрать воду с участка и не позволяют ей подтоплять строения, портить ландшафтный дизайн и вредить инфраструктуре территории.
