Как подключить двойную розетку: установка двойной розетки в один подрозетник

Что из себя представляет двойная розетка?

  • французские с третьим дополнительным штырьком,
  • американские, имеющие боковые прорези,
  • розетка-двойная с крышкой для установки на улице или в помещении с высоким уровнем влажности,
  • немецкие с заземляющими контактами (распространенные на территории России).

Корпус с лицевой стороны по центру имеет два углубления с отверстиями под штыри вилки. У одинарной розетки углубление предусмотрено одно, у тройной их 3. По бокам углубления идут выступы в виде металлических пластинок, с обратной стороны рабочие элементы. Розетка двухместная может быть установлена самостоятельно. Монтаж электрофурнитуры лучше планировать во время ремонта, чтобы розетку можно было слегка утопить в стене, используя подрозетник, т. е. сделать ее «скрытой». Если замена требуется после ремонта, то можно выбрать специальные компактные модели удобные в эксплуатации.

Подключение двойной розетки не очень сложное, для установки используется пластиковый стакан, сама конструкция крепится болтами. Предварительно розетку надо разобрать, первой крепят рамку с рабочим механизмом, используя установленный ранее подрозетник. Сверху конструкцию будет закрывать декоративная накладная крышка. Перед началом работ необходимо обесточить квартиру и позаботиться о собственной безопасности.

Монтаж двойной розетки


Устройство розетки Чтобы разобраться, как установить двойную розетку в стену своими руками, необходимо изучить устройство этой конструкции.

Условно ее можно разделить на 3 части:

  • Кабель. В зависимости от проекта здания он может состоять из 2 или 3 жил. В старых строениях установлена проводка с белой изоляцией. Находить ноль и фазу приходится опытным путем с помощью измерительных приборов. В новых домах проложен трехцветный кабель, где изоляция у земли зелено-желтого, фазы — коричневого, а нуля — синего цвета.
  • Монтажная коробка, в разговоре — подрозетник. Представляет собой пластиковый стакан с отверстиями для проводов. Глубина цилиндров составляет 40 и 60 мм. Второй вариант более удобен, так как дает возможность сделать скрытую установку дополнительного оборудования (диммеров, датчиков, реле). В стене монтажная коробка держится за счет вяжущих свойств штукатурки.
  • Корпус с крышкой. Корпус изготавливается из термостойкой пластмассы. На нем закреплен суппорт, шина из двух латунных пластин образующих контакты, гайки, винты и клеммы. По бокам находятся подпружиненные лапки с винтами настройки положения.

В один подрозетник


Двойная розетка в одном подрозетнике Данный процесс не представляет собой особой сложности даже для начинающего мастера. Если изделие изготовлено по мировым стандартам ширины и глубины корпуса, проблем при монтаже возникнуть не должно. Нужно определить, где фаза, и почистить стакан от мусора. Чтобы предотвратить проникновение домашних насекомых из соседских квартир, рекомендуется заделать силиконом канал, в котором проложен кабель. Если позволяет место, дно стакана можно закрыть войлоком для лучшей звукоизоляции.

После подготовительных работ механизм подключается к сети, вставляется в монтажную коробку, позиционируется и закрепляется.

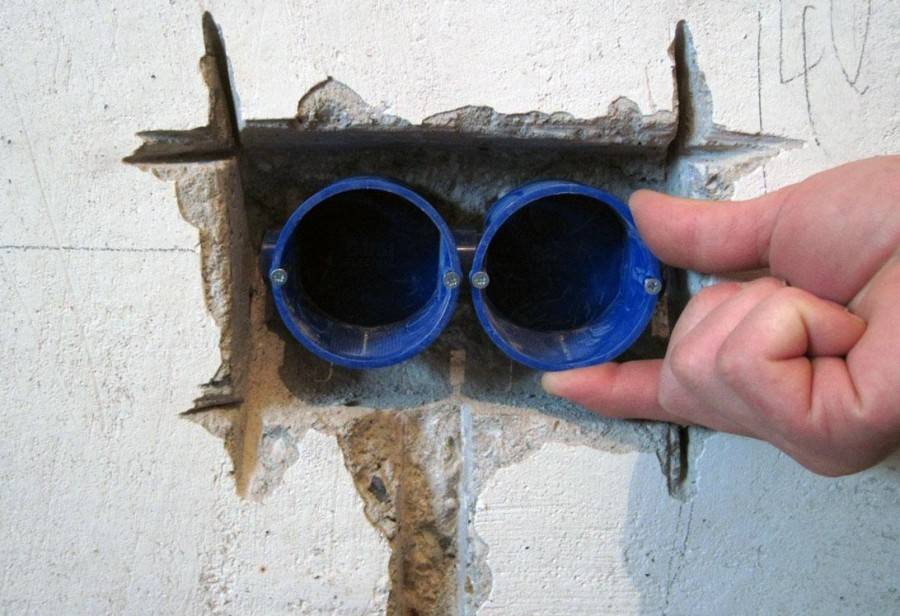

В два подрозетника

Если в стене имеется два отверстия, в каждом из которых проложены провода, на этот случай имеются следующие решения:

  1. Вставить в них два прибора с одним гнездом у каждого. Выбирать их нужно так, чтобы крышки не накладывались одна на одну или была возможность их сточить по краям.
  2. Приобрести внутреннюю розетку с длинной крышкой. Соединить два отверстия в одно. После этого можно заглушить лишнюю линию и вставить механизм посередине созданного проема.

Выбор зависит от потребностей жильцов в выходах электричества. Одним из вариантов может быть установка поверх отверстий наружной горизонтальной колодки на 4-5 гнезд.

С заземлением

Viko Yasemin с заземлением Чтобы получить точку с заземлением, нужно приобрести соответствующее изделие, в котором предусмотрен контакт для третьего провода. В трехжильных кабелях он расположен посередине. Подключать землю нужно крепко затягивая болт. Эта линия рассчитана на экстремальные условия, плохой контакт здесь недопустим.

Если в стене проходит двужильный кабель, его необязательно менять. В качестве альтернативы этому дорогостоящему процессу, можно протянуть один медный провод непосредственно от щитка. Для прокладки можно использовать пространства под плинтусами или цветные пластиковые коробы.

Монтаж двойной розетки взамен одинарной

Принимая решение о замене розетки нужно учитывать, что двойное изделие имеет суммарную мощность, которая распределяется на оба входа. Если нанесена маркировка 16А, общая мощность потребителей, подключенных к гнездам или к удлинителю от одного из них, не должна превышать 4 ватт.

Также следует учитывать, что за счет разноса входных отверстий по сторонам толщина двойной конструкции будет больше. Из-за этого возрастает риск ее повреждения каким-либо твердым и тяжелым предметом.

Как подключить двойную накладную розетку Viko. Выключатели и розетки Viko – монтаж кабеля

Viko или Vi-ko – бюджетное решение по многим вопросам электрики (выключатели, розетки, боксы, автоматы, светильники и т.д.). Производитель, если не ошибаюсь – турецкая компания Viko Elektrik .Качество продукции можно назвать хорошим. Есть конечно и косяки, но в общих чертах всегда хорошие полимерные корпуса изделий и аккуратно собранная начинка. В этой небольшой заметке речь пойдёт о специфических розетках и выключателях Viko с зажимным механизмом крепления кабеля. Короче говоря, если вы вдруг купили розетку, раскрутили корпус, а там внутри нет привычного винтового крепежа в контактах, то сразу впадать в панику не стоит. Это – зажимы.Раскурочиваем двойной блок Viko “розетка + выключатель”:

Новая розетка

Сначала ставится стандартный подрозетник. Он всегда является залогом надежно зафиксированной розетки. Его часто прихватывают ещё и алебастром или шпаклевкой, чтобы увеличить прочность сцепления со стеной. Потом подключают все кабеля. Внешняя изоляция снимается ножом с пяткой.

Не надо оставлять слишком большой запас провода. Они не к чему здесь. Только помешает при установке всего механизма. Запас не должен превышать 10 сантиметров. Если провода были коротки, то их можно наращивать. После чего зачистите изоляцию с токопроводящих жил.

Двойные розетки с крышкой ни чем не отличаются от других версий. Лишь внешне выглядят более эстетично. Здесь провода подключаются по абсолютно такой же схеме. Провод фазы всегда коричневый, ноль – синий, заземляющий – зелено-желтый.

Откручиваем винтики и устанавливаем по местам все проводки, потом хорошо всё затягиваем. На какую именно клемму устанавливать фазу или ноль безразлично.

Самое главное, чтобы они не подключались к одному и тому же контакту. Может в таком случае произойти замыкание. Заземление крепится к центровому контакту, который расположен на скобе. Рядом можно заметить знак заземления.

Пошаговая инструкция по замене обычной электрической розетки на двойную

1. Прежде всего,

отключите подачу электричества

. Выключите рубильник (или выкрутите пробки) на электрическом щитке в квартире или на лестничной клетке.

Убедитесь, что в розетке отсутствует фазное напряжение. Для этого возьмите индикаторную отвертку и поочередно прикоснитесь ее металлическим жалом к металлическим контактам розетки.

Ваш палец при этом должен быть прижат к металлическому контакту на корпусе индикатора, иначе он не будет работать. Если лампочка не светится (при условии, что индикатор исправен!) — можно начинать работу.

2. При помощи отвертки открутите винт на защитной декоративной крышке старой розетки и снимите крышку.

3. Выкрутите на 3-5 оборотов (ослабьте) два винта распорных лапок.

Если розетка прикручена к подрозетнику винтами, то выкрутите винты, удерживающие розетку в подрозетнике.

Достаньте розетку из подрозетника, аккуратно вытягивая и расправляя электрические провода.

4. Открутите винты, которые крепят провода к розетке, и отсоедините розетку.

5. Возьмите новую двойную розетку, открутите и снимите с нее декоративную крышку.

Если у вас была установлена розетка с заземлением, то устанавливайте двойную розетку также с заземлением. Если розетка, которая была установлена, не имела заземляющего провода, то и двойную покупайте также без заземляющего провода.

Прикрутите 2-цветный (желто-зеленый) провод к клемме заземления, остальные 2 однотонных провода (чаще белый и синий) присоедините к клеммам розетки, используя отвертку.

В том случае, если у вас была установлена розетка без заземления, и в подрозетнике имеется только 2 провода, вам будет нужна двойная розетка без заземления. Прикрутите оба провода к силовым контактам розетки.

6. Установите розетку в подрозетник, аккуратно укладывая провод в подрозетнике так, чтобы он не попал под распорные лапки крепления розетки. Выровняйте розетку и закрепите ее в подрозетнике при помощи распорных лапок (которые упираются в стенки подрозетника) или, что еще лучше и надежнее, при помощи крепежных винтов. Установите на место защитную декоративную крышку розетки.

7. Включите напряжение и проверьте работоспособность розетки при помощи любого электрического прибора.

Вот и все, ваша новая двойная розетка установлена на место обычной одинарной и готова к использованию. Если у вас в процессе замены розетки возникнет необходимость заменить еще и подрозетник, вы сможете это также выполнить самостоятельно после

прочтения соответствующей статьи

Жмите на кнопку ↓↓↓ и делитесь с друзьями, если вы находите эту статью полезной!

Как говорится, ничто не вечно и даже самые качественные вещи выходят из строя. Все когда-то ломается, изнашивается, выходит из строя, из моды либо просто теряет свою актуальность. Розетки и электросети тоже не исключение. Много жилых домов, построенных во времена СССР, имеют изношенную электропроводку и расшатанные розетки. Часто появляется соблазн поправить положение дел во время ремонта, чтобы и качество, и внешний вид соответствовали современному стилю, да и просто потому, что розетки нередко выходят из строя, не пережив короткого замыкания.

Расположение розетки на стене тоже претерпело изменения. Если раньше они стандартно находились на высоте около 1 м над полом, то сейчас модно размещать их на уровне 40 см от уровня пола.

Когда возникает вопрос, как поменять розетку, то сразу в голове появляется несколько вариантов решения проблемы. Конечно, не имея необходимого опыта, есть только 1 способ исправления ситуации – вызов электрика либо всезнающего соседа. Но так как эта неприятность — дело житейское, то есть смысл вникнуть в азы принципов работы электричества и разобраться самому в поставленной задаче.

Устройство и виды двойных розеток

Электророзетка состоит из внешнего защитного корпуса и рабочей части, которая включает в себя основание и контакты. Последние соединяются между собой при помощи винтовых клемм – специальных зажимов, к которым подключается кабель электрооборудования. В зависимости от модификации выделяют следующие виды двойных розеток:

  1. Открытого и закрытого исполнения. Они различаются тем, что модели закрытого исполнения имеют шторки, закрывающие отверстия и сдвигаемые в сторону при подключении прибора. Это специальная защита от маленьких детей и домашних животных.
  2. С заземлением и без. Модели первого вида имеют заземляющие контакты, которые защищают людей от ударов тока, а электроприборы – от скачков напряжения.
  3. Для внутренней и наружной установки. Устройства первого вида имеют маркировку IP-44 и оснащены специальным корпусом с защитой от влаги. Вторая разновидность сопровождается маркировкой IP-55 и имеет дополнительную защиту от пыли.

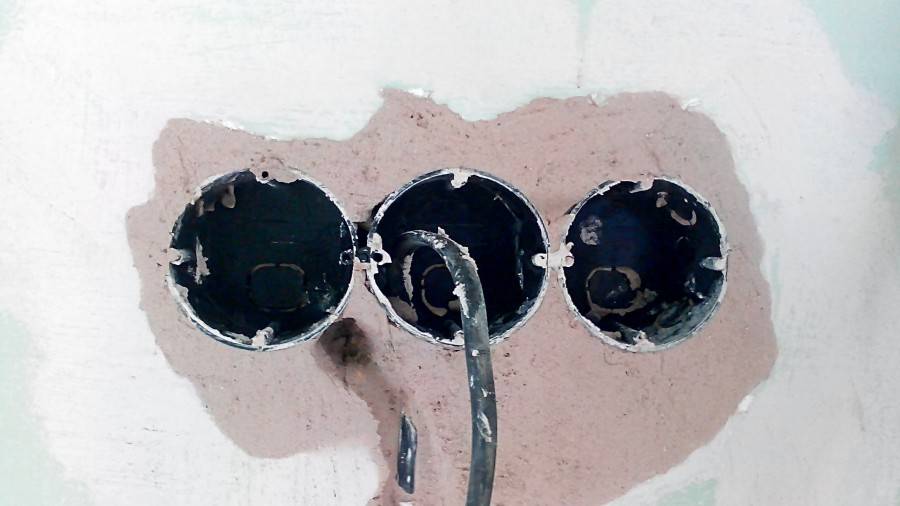

Монтаж подрозетников

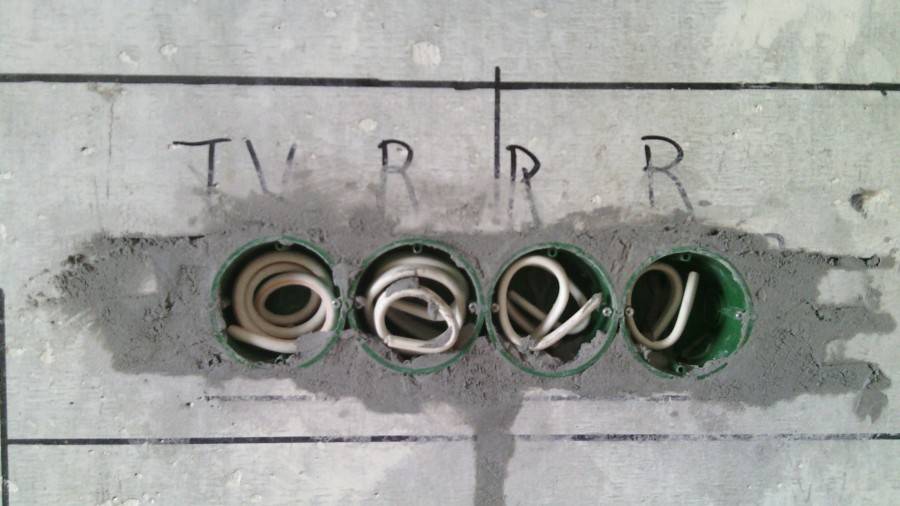

Заведите провод в подрозетник и установите его в подготовленную выемку. Для фиксации в подрозетниках обычно имеются специальные крепления (лапки), упирающиеся в стены при закручивании винтов.

Для повышения надежности зафиксируйте подрозетник раствором (цемент, гипс, алебастр и т. п.), поскольку штатные крепежи со временем ослабевают. Все щели следует тщательно заполнить раствором.

Накладная двойная розетка не требует подготовки отверстия и установки подрозетников, поскольку монтируется непосредственно на стену. Фиксация накладных розеток обычно осуществляется дюбелями.

Типы двойных розеток

Кроме двойных розеток существуют также одинарные и многогнездные. Вид оборудования зависит от числа входящих в него штепсельных разъемов. Относительно модификации устройства могут быть двух видов:

  1. Закрытые – приборы, которые имеют затворы, прикрывающие контактную часть. Подходят для квартир, в которых проживают дети.
  2. Открытые – розетки стандартного вида.


Типы двойных розеток

Также изделие может иметь или не иметь заземления. В розетках с заземлением есть заземляющие контакты, которые предохраняют электронику от перебоев напряжения.

Оборудование без заземления устанавливается в помещениях, где оно не предусмотрено (офисы, старые жилые дома). В таких зданиях подключение конструкции с заземляющим контактом не будет иметь смысла, потому что его будет не к чему подсоединить.

В современных домах и многоэтажках, где заземление предусмотрено, устанавливают розетки с заземлением.

Такие типы устройств различить несложно.


Двойные розетки с заземлением и без него

Существуют конструкции, защищенные от влаги, а также от пыли и грязи.

Другие виды конструкций:

  • наружные;
  • скрытые (внутренние);
  • стандартные;
  • полярные.

Типы двойных розеток

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР. Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм

По модификации двойные розетки классифицируют на такие основные типы:

  1. Открытого и закрытого исполнения. В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
  2. Без заземления и с заземляющими контактами. В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
  3. Для установки в помещениях с повышенной влажностью и монтажа на улице. Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».

Плюсы и минусы двойных розеток

Если говорить о популярности таких розеток, то это в большинстве случаев связано с косметическим ремонтом. При капитальном ремонте их чаще всего не ставят. Такая закономерность основана на особенностях изделия.

  • Стоимостной эквивалент, который обоснован тем, что двойная розетка обойдется раза в полтора меньше, чем пара с ординарным входом;
  • Компактные размеры, которые позволяют иметь один подрозетник вместо двух;
  • Увеличение скорости установки, так как одну розетку смонтировать получится вдвое быстрее, чем парочку одиночных.
  • Заниженную пропускную характеристику, когда два мощных прибора будут не в состоянии питаться от одной розетки;
  • Низкая цена может быть только в случае, когда заходит речь о покупке простой розетки китайского производства. При покупке розеток известных фирм, стоимость будет практически идентичной;
  • Чаще на практике происходит выпадание из подразетников. Это связано с тем, что идет нагрузка вдвойне с рычагом в центральной части. Ослабевающие с течением времени элементы крепления, не могут сдержать ее на месте. Она может неожиданно выпасть с целым комом проводов, которые оголены при этом.

Тогда на всех стенах, во всех помещениях будет достаточное количество более надежных и практичных ординарных розеток. Не придется позднее заново передумывать «по ходу» и переделывать их на двойные модели.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Но, к сожалению, такой вариант во многих случаях остается идеальным, а полностью переделать снова проводку в полном объеме не выгодно и хлопотно. В этом случае оптимальным выходом из ситуации становятся качественный выбор и правильных монтаж, именно двойных розеток.

Нужно сделать две розетки, какой вариант выбрать?

Мы уже не мыслим свою жизнь без электричества, а точнее от приборов, которые это электричество потребляют: телефоны, холодильники, микроволновки, телевизоры и т.п. Все прекрасно понимают, чтобы подключить любой электроприбор, нужна розетка. А если несколько электроприборов находятся рядом, то как быть в данной ситуации? Если у Вас уже сделан ремонт, то можно выбрать самый неудобный и непрактичный вариант — поставить тройник или заменить одинарную розетку на двойную. Если вы планируете ремонт, то наилучшим вариантом будет установка двух розеток в одну рамку и далее мы объясним почему.

Особенности монтажа устройства

Двойная розетка имеет один подрозетник с двумя разведенными клеммниками и одну монтажную часть для проводов.

Двойная розетка представляет собой моноблок, состоящий из двух штепсельных разъемов, и потому схема ее подключения в один подрозетник будет несколько сложнее

При желании обустройство электроточки можно выполнить и своими силами, не прибегая к услугам мастера.

Использовать перемычки допускается лишь при условии, что к электроточкам планируется подключать не слишком мощные приборы. При подключении мощного оборудования мастера рекомендуют осуществлять параллельное подключение двух розеток, создавая ответвление проводов на каждую точку.

Но в любом случае для предупреждения аварийных ситуаций суммарная нагрузка на такой тип розеток должна составлять не более 16А.

В случае необходимости монтажа розетки с двумя разными подрозетниками ниши для их установки потребуется предварительно просверлить электродрелью, выдерживая при этом одинаковое расстояние между дырочками.

Галерея изображений

Фото из

Отключение электропитания силовой линии

Отделение лицевой панели от механизма розетки

Подготовка проводки для подключения механизма

Зачистка краев проводов для подключения

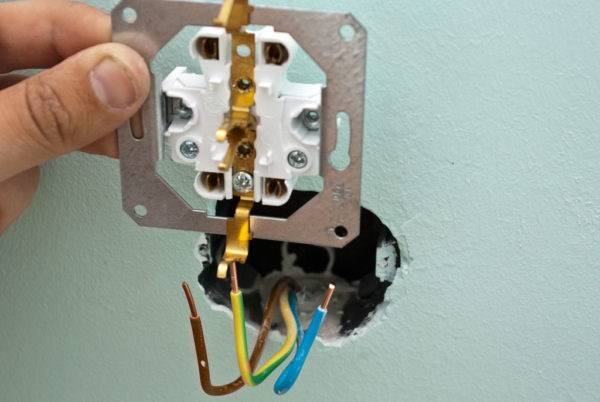

Подсоединение проводов к розетке

Фиксация механизма розетки в гнезде

Крепление рабочей части розетки в гнезде

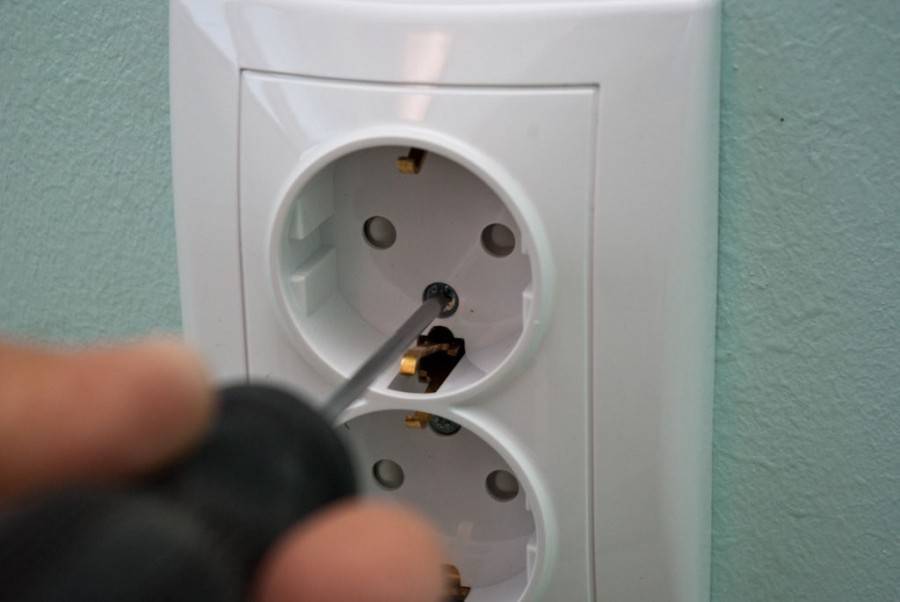

Установка лицевой панели розетки

Подключение источника питания с двумя гнездами

Все действия связанные с заменой или установкой новых электрических точек нужно начинать с отключения подачи электричества и проверки напряжения.

Конструкцию разбираем на 2 части:

  1. декоративную;
  2. рабочий механизм.

Переходим к работе с кабелем. Обнажаем кабель, чтобы жилы было видно примерно на 10 см. Более длинными оставлять их нет смысла, так как они будут мешать при установке новой точки. Если они короче, рекомендуется нарастить старую проводку.

Для работы потребуется отвертка-тестер с индикатором на конце и резиновые перчатки. Тестером мы должны определить, где в проводах находятся ноль, фаза и земля. Для этого отверткой прикасаемся по очереди к проводам, если индикатор загорелся – это фаза, нет – ноль. Также это можно определить по цветам. Фаза обычно окрашена в коричневый цвет, нулевой провод – в синий, земля – в желтый.

Зачищенные концы вставляют в ослабленные контактные клеммы на сердцевине двойной розетки. Фазный и нулевой провод подключают к боковым контактам. Не имеет значения, какую из сторон выбрать для фазы, а какую для нуля. Но рекомендуется фазу подключать справа, чтобы не путать в дальнейшем

Важно не совершить ошибку, подключив все на один контакт, в этом случае произойдет замыкание. Центральный контакт (иногда он помечен специальным знаком) предназначен для провода заземления

Чтобы поступающая электроэнергия распределялась равномерно, сечение кабеля, используемого при подключении источника питания, должно совпадать с сечением, что и у основной проводки.

Можно провести подключение двойной розетки и без заземления, алгоритм действий при этом не меняется. В частном доме рекомендуют использовать монолитную розетку с защитным контактом при наличии заземления. В многоквартирных домах заземление отсутствует (спроектировано зануление).

В монолитной сдвоенной модели есть латунная перемычка. Если ее удалить, можно установить рядом две отдельные точки.

Схема подключения двойной розетки

Двойная розетка считается достаточно популярной. В едином корпусе вы сможете увидеть две электрических точки подключения. Они предназначаются для запитки от одной рабочей группы фазы, нуля и заземления. Иногда у многих электриков могут возникнуть значительные вопросы по подключению. Схема подключения двойной розетки поможет качественно выполнить этот процесс.

Мы уверенны, что благодаря этой схеме читатели сайта «Все-электричество» смогут выполнить правильный процесс подключения. Также в этой статье вы сможете увидеть простую схему подключения двойной розетки с заземлением и без него.
