Классификация по типу всасывания
По этому параметру выделяют две категории насоса: самовсасывающий и нормальновсасывающий. Отличаются они своей реакцией на попадание воздуха в систему.
Насос нормального всасывания выключается при попадании воздуха. Поток воды в системе движется самотеком. Аппарат не может работать, если воды нет. Поэтому при попадании воздуха сработает механизм, который отключит работу в режиме «сухой ход». Нюанс заключается в том, что в подобной ситуации аппарат необходимо повторно перезапустить.
Насос самовсасывающий отличается тем, что воздух, который попал в систему, удалится в автоматическом режиме. Присутствие человека не обязательно. Достигается такая функция за счет специальной конструкции прибора. Воздух выходит сквозь вантус, который расположен в верхней части аппарата. Там же установлен обратный клапан, который защитит от попадания воздуха внутрь. В современных моделях имеется специальная встроенная задвижка, благодаря которой устройство самостоятельно производит перезаливку. Поэтому контролировать работу системы нет необходимости.
Насос для молочных ферм ГНВ2 25 30 с
Нержавеющее исполнение корпуса и внутреннего рабочего колеса позволяет эффективно использовать данный аппарат для транспортировки молока и жидких пищевых растворов.
Особенности:
- примитивность конструкции, что обуславливает ее долговечность и легкость в обслуживании;
- удобство мытья – корпус можно собрать и собрать после промывки даже неопытному пользователю;
- малогабаритность;
- горизонтальная локализация устройства.
Технические параметры:
- Максимальная t оС – 90;
- Мотор – 5500 Вт;
- Крутящий момент рабочего колеса – 3 тыс. об./мин;
- Производительность – 0,42 м3/мин;
- Напор (м) – 30;
- Масса – 55 кг.
Насосная станция
Всасывающий насос может применяться как для полива огорода, так и для организации домашнего водопровода. В первом случае помимо самого агрегата потребуется подающая и забирающая магистраль с обратным клапаном, а также устройства контроля подачи воды – краны, запорная арматура, дождеватели и проч.
Для обустройства полноценной системы водоснабжения жилища потребуется организация насосной станции, в состав которой входят следующие основные узлы:
Насос. Это может быть как один из выше рассмотренных вариантов оборудования, так и модель погружного типа. В последнем случае прибор непосредственно опускается в воду источника. При этом для безопасности его требуется оснастить датчиком поплавкового типа, который в случае обмеления не позволить мотору перегореть на сухом ходу.
Видео описание
Видео-пример установки самовсасывающего насоса с эжектором:
Гидроаккумулятор. Это специальный бак-накопитель заданного объема – в зависимости от требуемого расхода воды. Помимо этого, он поддерживает необходимое давление во внутреннем трубопроводе с помощью специальной мембраны. Это обеспечивает подачу воды с рабочим напор без включения насоса. Без него мотору потребовалось бы включаться при каждом открывании крана, что быстро бы израсходовало его ресурс.
Выходная трубка. Соединяет выходящий патрубок насоса с гидронакопителем. Может изготавливаться из гибкой подводки
Крайне важно, чтоб ее диаметр соответствовал насосному выходу и входу в баке.
Всасывающая магистраль. Располагается в скважине и подсоединяется к насосу
В основе может применяться шланг или труба. На входе оснащается фильтром и обратным клапаном.
Видео описание
Видео о том, как работает центробежный самовсасывающий насос:
Также насосная станция по мере необходимости оснащается различной запорной арматурой, фильтрами и приборами контроля и учета.
При монтаже водозаборной линии должны быть учтены следующие требования:
- Протяженность магистрали должна быть как можно меньше. Так как чем больше линия, тем выше сопротивление материала труб и тем больше потери напора.
- Надежность и герметичность соединений. Протечки трубопровода приведут к проникновению в систему воздуха. Для центробежного насоса это будет означать остановку или поломку.
- Забирающая магистраль не должна включать изгибов, сложной геометрии. В противном случае неизбежна потеря мощности, а при наличии участков, возвышающихся над насосным оборудованием, образование воздушных пробок.
Видео описание
Видео о том, как производится первый запуск самовсасывающего насоса:
Коротко о главном
Самовсасывающий насос устанавливается на поверхности рядом с источником воды. В зависимости от разновидности способен качать воду с глубины от 7 до 30 м. Принцип действия основан на создании центробежной силы или разряжения в рабочей камере при вращении рабочего колеса. Состоит из корпуса, электромотора, рабочей камеры, лопастного колеса, входного и выходного патрубка. Применяется для организации водополива участка или водоснабжения дома.
Существует 3 разновидности насосов самовсасывающего типа:
- Центробежные.
- Вихревые.
- С эжектором.
Особенности самовсасывающих агрегатов
Приобретая агрегат для применения на загородном участке, следует проанализировать ряд факторов, которые определяют нужную категорию.
К ним относятся:
- глубина источника;
- расстояние от источника до дома;
- уровень напора;
- качество подаваемой воды;
- потребление воды.
Обычно перечисленные данные учитывают при расчете производительности аппарата, однако они полезны и при выборе насоса по типу всасывания.
Различают самовсасывающие и нормально всасывающие устройства. Отличие кроется в конструкции, регулирующей процесс перезаливки в случае попадания в систему воздуха.

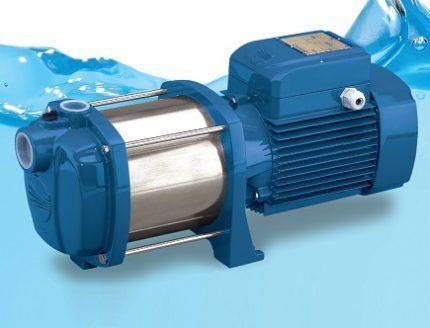

Образец самовсасывающего насоса – Pedrollo PLURIJET, предназначен для перемещения и подъема чистой воды из источников с глубины, не превышающей 9м, номинальный напор до 120 м, подача – 200 л/мин (12 м3/час)
К нормально всасывающим относят погружные и полупогружные насосы, функционирование которых происходит, если жидкость из источника перемещается в рабочий отсек самотеком. При попадании воздуха срабатывает автоматическая защита от «сухого хода» и работа останавливается, так как вхолостую аппарат работать не может. Насос приходится перезапускать.

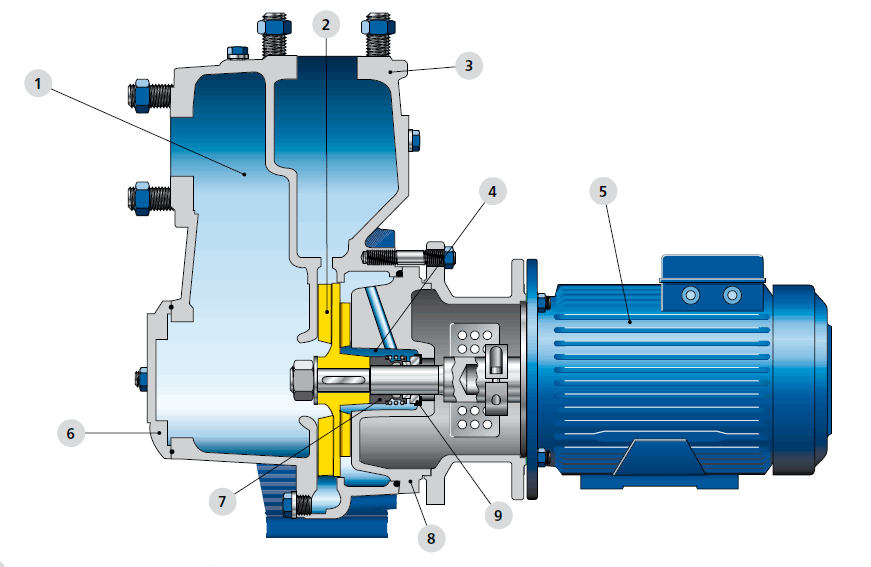

Схема работы самовсасывающего насоса: 1 – заливка воды; 2 – разделение воды и воздуха в рабочей камере; 3 – завершение циркуляции, начало работы насоса; 4 – удержание жидкости при выключении насоса (+)
Самовсасывающие модели рассчитаны на самостоятельное удаление воздуха без участия человека. Это происходит благодаря конструктивным особенностям: в верхней части рабочего отсека находится вантуз, через который и удаляется воздух. Вернуться ему назад мешает обратный клапан.
Современные исполнения со встроенными задвижками производят самостоятельную перезаливку, благодаря чему отпадает необходимость в постоянном контролировании оборудования.
Галерея изображений
Фото из
Использование самовсасывающих насосов

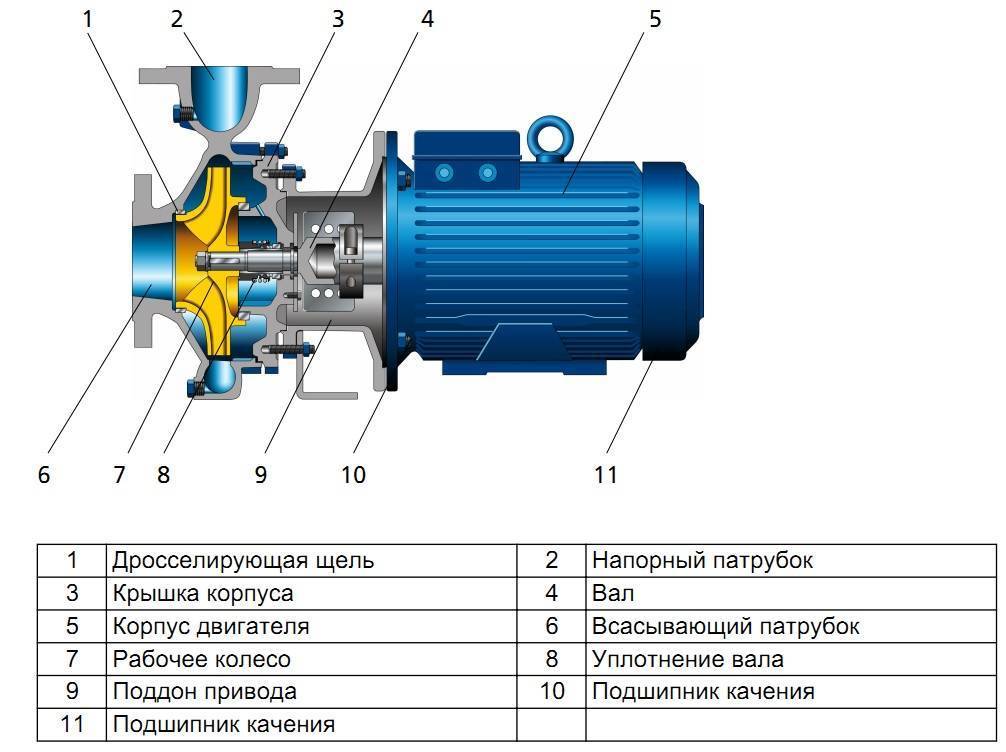

Конструктивная особенность оборудования
Размеры всасывающего и подающего патрубков
Особенности работы самовсасывающей помпы
С процессом перезаливки связана и небольшая высота подъема самовсасывающих агрегатов – до 9 м
Важно проследить, чтобы рабочая камера постоянно была заполнена водой, и чем короче подающая магистраль, тем быстрее происходит процесс перемещения воды
Чаще всего самовсасывающие насосы являются частью насосной станции с гидроаккумулятором, всасывающим патрубком (или эжектором), запорной арматурой и контрольно-измерительными приборами.
Что учесть при установке и подключении насоса?
Подбирая насосную, станцию в расчет берутся:
- Мощность. Имеется в виду количество затраченной энергии, которая сопоставима с высотой водяного столба. Принято считать, что один киловатт мощности способен поднять воду до отметки +10 метров. Если систему оснастить эжектором, высота водяного столба увеличится на 30%.
- Производительность. Это объем воды, перекачиваемый за единицу времени. Обычно указывается количество кубометров в час. Данный показатель сопоставляется с расходом воды и дебитом скважины. При подбое оборудования за основу берется условие, что дебит больше производительности.
Рассчитывая требуемую производительность самососущей насосной станции, в расчет закладывается суммарное потребление всех подключенных точек. Предполагается, что они включены одновременно.
При этом необходимо, чтобы вода была поднята с отметки залегания водоносных пластов до горизонта, и передана от скважины к дому. Зная, на какой глубине залегает вода, не сложно подобрать мощность насоса. Дистанция, на которую жидкость передается по горизонтали, также указывается в технической документации.
Если требуется рассчитать производительность насоса для полива, нужно сложить площадь орошаемой поверхности. Суммируются квадратные метры, которые занимает огород, палисадники, клумбы, насаждения, цветники и т.д. Полученную площадь нужно умножить на норму потребления влаги. Этот показатель един для региона, и его можно посмотреть в интернете
Важно, чтобы производительность не была меньше
Эжектор – прибор для глубоких источников
Самовсасывающие насосы со встроенным эжектором рассчитаны на открытые естественные водоемы, колодцы и скважины, глубина забора воды в которых не превышает 7 м или 8 м.
Обычно технические характеристики данной категории оборудования сводятся к следующим параметрам:
- производительность – 4-5 м³/ч;
- давление – 4-6 бар;
- напор – 50-60 м.
Вместе с гидроаккумулятором, реле давления и комплектом автоматики подобные модификации образуют эффективно работающие насосные станции. При некотором удалении от здания, где расположены основные точки водоразбора, поверхностного самовсасывающего оборудования мало, требуется дополнительный механизм.
Схема установки насосов, оборудованных выносным эжектором, для скважин глубиной до 40-45 м с диаметром трубопровода 2 и 4 дюйма (+)
Увеличить мощность всасывания можно при использовании выносного эжектора, который справляется с подъемом воды, находящейся на глубине 35-40 м. Промышленные модели эжекторов способны эффективно работать, если зеркало воды находится на глубине 19-20 м. Далекое расстояние до источника также не является преградой для эжекторного устройства.
При использовании выносного эжектора резко падает КПД насосной станции – до 30-35%, зато снижается уровень шума, характерный для встроенных эжекторов.
Применение самовсасывающих насосов
Самовсасывающие насосы отличаются надежностью, качественной работой и длительным сроком эксплуатации. Используя насос, можно не переживать за отсутствие центрального водопровода, так как ваш дом либо дачный участок будут постоянно обеспечены водой.
С помощью устройства также очень эффективно можно поливать огород. Просто подведите агрегат к воде в колодце, озере либо другом водоеме. Их удобно использовать в автоматических системах орошения, для наполнения бассейнов, а также, чтобы подвести воду в ирригационные установки.Они применяются для усиления напора воды в гидравлических системах и других аппаратах.
Полезная статья: Насосы для отопления частных домов, как выбрать
Характеристика насосов от разных производителей
Насос GRUNDFOS JP
Агрегат Грундфус JP 5 можно использовать длительный период для перекачивания воды в жилье. Устройства снабжены эжектором, что позволяет добывать жидкость с 8 м. глубины. Очень прочный корпус дает насосу возможность работать стационарно. За час прибор весом 9 кг может перегонять 4,5 куб. м. жидкости при напоре в 48 м. Агрегат функционирует с давлением в 6 бар, температура воды не должна превышать 55 градусов. Устройство защищено от перегревания. Цена: 10900 рублей.
Характеристика насоса WILO
Устройство Wilo PB-201 EA добывает воду с колодца, подходит для орошения.
Сверху корпус состоит из прочного чугуна с покрытием, защищающим от коррозии. Поток воды автоматически контролируется специальным устройством. Насос не создает при работе много шума, защищен от перегревания и сухого хода. Устройство перекачивает жидкость с 8 м., напор достигает 35 м. Насос на протяжении часа перегоняет 2,1 куб. м. Стоит агрегат: 6000 рублей.
Центробежный агрегат CALPEDA
Насос Calpeda NGXM 3 является центробежным с эжектором, имеет моноблочную конструкцию. В нем латунное рабочее колесо, а корпус производится из нержавеющей стали.Устройство способно перегонять жидкость с воздухом и прочими газами. Его применяют для повышения напора воды в водопроводной сети.
Значительная мощность агрегата дает возможность добыть воду с 9,5 м. на протяжении двух минут. Стоит прибор: 5650 рублей.
Италийские насосы Педролло
Агрегат Pedrollo CKm 50 имеет чугунный корпус, ведущий вал состоит из нержавеющей стали. Насос весит 7 кг и обладает тихим асинхронным двигателем, что дает возможность эксплуатировать его постоянно. Наибольшая глубина работы прибора достигает 9 м. с напором в 35 м. Перегоняет за час 2,4 куб. м. жидкости. Насос исправно функционирует как в бытовых условиях, так и на предприятиях, откачивая дождевую воду и стоки. Стоимость: 10200 рублей.
Доступный водный насос калибр
Агрегат Калибр НБЦ-0,75 Э надежен, подходит для постоянной работы. Эжектор встроен в прибор. Применяется для добычи воды с колодцев. Агрегат за минуту способен перегнать 80 л. Работает на глубине 9 метров. Стоит устройство: 3500 рублей.
Центробежный насос НЦС 12-10
Насос НЦС 12-10 является центробежным и одноступенчатым. Он подходит для работы на глубине 5 м. Прибор применяется для перегонки продуктов питания без предварительной заливки жидкости. Производятся насосы из нержавеющей стали с антикоррозийным покрытием. Вес устройства составляет 21 кг и вырабатывает напор 10 метров, перекачивает на протяжении часа 12 куб. м. Стоит прибор: 20000 рублей.
Зная принцип работы самовсасывающих насосов и их основные характеристики, вы можете быстро определиться с выбором и своими руками оборудовать водоснабжение в доме. Повысьте комфорт на дачном участке самостоятельно, тогда сможете существенно сэкономить на установке оборудования.
published on
according to the materials
Эжектор – прибор для глубоких источников
Самовсасывающие насосы со встроенным эжектором рассчитаны на открытые естественные водоемы, колодцы и скважины, глубина забора воды в которых не превышает 7 м или 8 м.
Обычно технические характеристики данной категории оборудования сводятся к следующим параметрам:
- производительность – 4-5 м³/ч;
- давление – 4-6 бар;
- напор – 50-60 м.
Вместе с гидроаккумулятором, реле давления и комплектом автоматики подобные модификации образуют эффективно работающие насосные станции. При некотором удалении от здания, где расположены основные точки водоразбора, поверхностного самовсасывающего оборудования мало, требуется дополнительный механизм.
Схема установки насосов, оборудованных выносным эжектором, для скважин глубиной до 40-45 м с диаметром трубопровода 2 и 4 дюйма (+)
Увеличить мощность всасывания можно при использовании выносного эжектора, который справляется с подъемом воды, находящейся на глубине 35-40 м. Промышленные модели эжекторов способны эффективно работать, если зеркало воды находится на глубине 19-20 м. Далекое расстояние до источника также не является преградой для эжекторного устройства.
При использовании выносного эжектора резко падает КПД насосной станции – до 30-35%, зато снижается уровень шума, характерный для встроенных эжекторов.
Подключение поверхностного насоса к скважине или колодцу
Проще всего подключить мобильное оборудование к дачной скважине, которая используется исключительно для полива. Сложнее подключить стационарную насосную станцию к системе автономного водоснабжения. Об этом речь пойдет дальше.
Что нужно для подключения насоса к водопроводу
Помимо электронасоса, для его подключения к водопроводной системе дома необходимо иметь:
- подводящие и выводящие трубы или жесткие шланги с сечением 32 или 25 мм, длину трубы рассчитывают так, чтобы нижний конец был погружен в воду не менее чем на 30 см, при этом общая длина не должна превышать размер, указанный в паспорте к устройству;
- соединительные штуцеры;
- накопительный бак объемом 30-60 литров;
- гибкие шланги для подключения бака к насосу;
- пятивыводной адаптер для второго выхода;
- реле давления;
- манометр.
С целью снижения количества пусков самовсасывающий поверхностный насос рекомендуется подключать к накопительному баку и системе автоматического управления включением. Накопительный бак также выполняет функции гидроаккумулятора, регулирующего давление в напорной системе и защищающего ее от гидроударов.
Многие производители выпускают готовые насосные станции, в комплект которых входит все необходимое оборудование. Если был приобретен отдельный прибор, недостающие комплектующие придется покупать дополнительно.
Выбор места для монтажа
Поверхностные насосы всегда монтируют на суше – в корпус прибора ни в коем случае не должна попадать вода. В идеале электронасос следует монтировать как можно ближе к скважине или колодцу. Помещение должно быть сухим, относительно теплым (с положительной температурой) и хорошо вентилируемым. Возможна установка насосной станции в подвале, но в этом случае придется смириться с постоянным шумом.
Для размещения устройства рядом со скважиной сооружают небольшие постройки или помещают оборудование в подземные кессоны – бетонные, пластиковые или металлические утепленные сооружения с вентиляцией, оборудованные вокруг обсадной трубы скважины. Кессоны строят ниже уровня промерзания грунта. Водопроводные трубы к дому в этом случае прокладывают в траншее, также вырытой в непромерзающих слоях почвы.

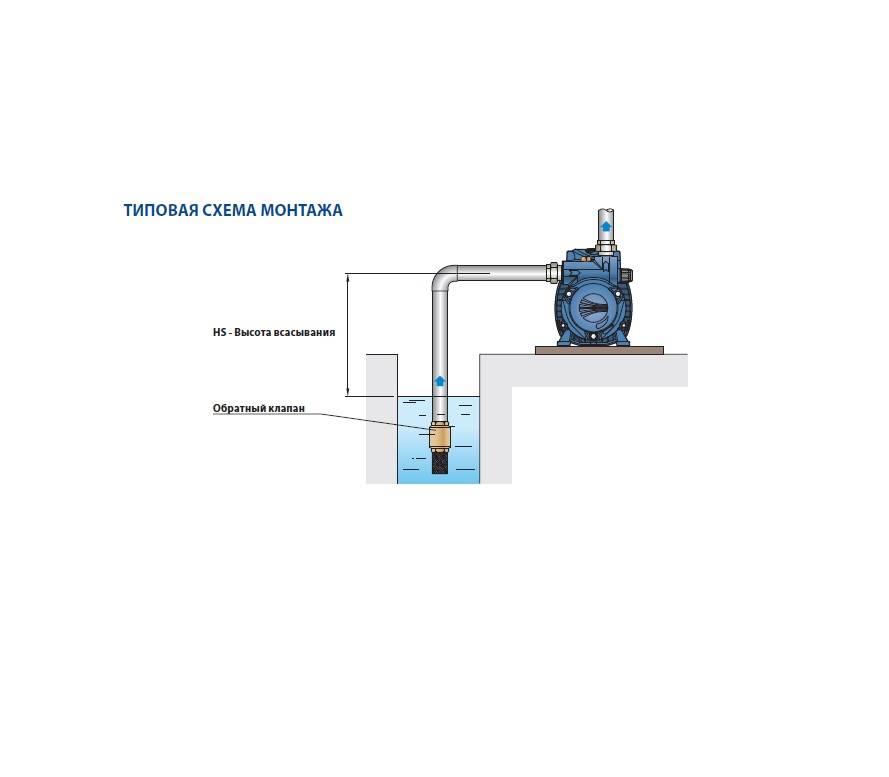

Схема установки и подключения насосного оборудования
Инструкция по подключению к автономному водоснабжению
Эта пошаговое описание того, как правильно установить поверхностный насос в систему автономного водоснабжения, актуально для всех типов насосного оборудования. Его несоблюдение может привести к поломке и аварийным ситуациям.
Перед тем как подключить поверхностный насос к системе водоснабжения, его закрепляют на неподвижном основании при помощи болтов. Чтобы нейтрализовать вибрации, рекомендуется использовать в качестве прокладки резиновый коврик или специальные насадки на ножки.
К выходу подключают шланг, к другой стороне которого присоединяют обратный клапан и фильтр грубой очистки, уплотняя соединения специальной лентой или льном.
Ко второму выходу, расположенному в верхней части корпуса, подсоединяют выходящие трубы, ведущие к водопроводу.
Обратный клапан погружают в воду, обеспечивая небольшой уклон линии трубы или шланга, идущей от клапана к насосу.
На следующем этапе систему наполняют водой через выходные отверстия или заливную пробку
Важно выпустить из системы весь воздух!
Далее подключают напорную часть с разводкой по дому. На этом этапе закрывают заливное отверстие и проверяют давление в гидроаккумуляторе (баке)
Если давление не соответствует указанному в инструкции, его следует повысить (докачать насосом) или понизить (спустить).
Четко выполнив все этапы, электрооборудование включают в розетку и запускают. Включенный насос должен заработать и заполнить водой систему и гидроаккумулятор.
Отключение двигателя свидетельствует о том, что давление в системе достигло максимума (от 1,5 до 3 атмосфер).
Теперь можно открыть кран и убедиться в работоспособности установки.
Если при открытом вентиле давление не соответствует параметрам, прописанным в инструкции, необходимо отрегулировать работу реле.
Подсоединение к трубе обратного клапана и фильтра
Вихревые импеллерные насосы
Среди самовсасывающих модификаций присутствует группа вихревых насосов, однако, в отличие от центробежных аналогов, они не подходят для перекачивания вязких сред.
Наличие твердых включений в воде необходимо исключить, иначе работоспособность оборудования нарушится. Насосы вихревого типа просты в устройстве и обслуживании, но обладают меньшей производительностью и низким КПД.
Вихревой самовсасывающий насос Pedrollo PKm 60 для исключительно чистой воды: мощность – 0,37 кВт, производительность – 0,3-2,4 м³/ч, высота подъема воды – до 5 м
Схема устройства и принцип работы
Внутренние детали вихревого насоса мало отличаются от аналогов центробежного оборудования. Основной динамической деталью является рабочее дисковое колесо, оснащенное расположенными по кругу лопастями.
Лопасти вращаются внутри своеобразного канала, связанного с входящим и выводящим патрубками. Жидкость поступает по всасывающему патрубку, под воздействием вращения колеса закручивается и по винтовой траектории перемещается в сторону выхода.
Многократное нахождение жидкости в пространстве между лопастями образует дополнительную энергию и напор, поднимающий воду на необходимый уровень, на этом и основан принцип работы самовсасывающего вихревого насоса.
Всасываемый воздух смешивается с жидкостью, затем смесь вновь разделяется на два компонента: воздух выводится наружу, а жидкость продолжает циркулировать в рабочей камере. После того, как удален весь воздух, камера полностью заполняется водой и вводится в работу по принципу центробежного оборудования.
Вихревой насос Оптима (Польша) в чугунном корпусе, с мощностью 0,37 кВт и напором 35 метров. Предназначен для водоснабжения дома или садового участка, перекачивает только чистую воду
Обязательным элементом, как и у центробежного оборудования, является обратный клапан, выполняющий две функции:
- препятствует обратному попаданию воздуха;
- обеспечивает заполнение рабочей камеры водой.
Максимальная высота подъема воды, которую обеспечивает вихревое самовсасывающее оборудование, – 8 метров. От центробежных насосов вихревые отличаются двумя принципиальными качествами: они не перекачивают грязные среды, однако прекрасно справляются с перемещением смеси воздуха и жидкости.
Низкий КПД (от 25% до 45 %) объясняется тем, что много энергии тратится на процесс нагнетания жидкости. По этой причине владельцы загородных участков отдают предпочтение центробежным агрегатам. О вихревом оборудовании обычно вспоминают, когда нет возможности установить более продуктивный аналог.
Преимущества бытового использования
Достоинством данной категории самовсасывающих насосов являются компактные размеры и увеличенный напор (в 5-7 раз больше, чем у центробежных аппаратов). Таким образом, их рационально использовать при обслуживании источника воды, находящегося на далеком расстоянии от точек водоразбора, при условии, что большая производительность не нужна.
Вихревые насосы Speroni KPM выпускают в двух вариантах, различающихся габаритами, весом, объемом рабочей камеры и производительностью. Модификации используются для заполнения мембранных баков небольшого объема и систем отопления (+)
Примером может служить перекачка воды из колодца, высота подъема в котором не превышает 7-8 м, в так называемую «рабочую зону», где обычно расположены садовые посадки, грядки, теплицы. Учитывая неравномерность рельефа и огибание дачных строений, стоит рассчитывать на трубопровод до 100м длиной, а это значит, что потребуется большой напор.
Кроме использования вихревых модификаций в автономных частных водопроводах, их применяют для тушения пожаров, устройства вентиляции, в тепловых установках.
Особенности самовсасывающих агрегатов
Приобретая агрегат для применения на загородном участке, следует проанализировать ряд факторов, которые определяют нужную категорию. К ним относятся:
- глубина источника;
- расстояние от источника до дома;
- уровень напора;
- качество подаваемой воды;
- потребление воды.
Обычно перечисленные данные учитывают при расчете производительности аппарата, однако они полезны и при выборе насоса по типу всасывания.
Различают самовсасывающие и нормально всасывающие устройства. Отличие кроется в конструкции, регулирующей процесс перезаливки в случае попадания в систему воздуха.
Образец самовсасывающего насоса — Pedrollo PLURIJET, предназначен для перемещения и подъема чистой воды из источников с глубины, не превышающей 9м, номинальный напор до 120 м, подача – 200 л/мин (12 м3/час)
К нормально всасывающим относят погружные и полупогружные насосы, функционирование которых происходит, если жидкость из источника перемещается в рабочий отсек самотеком. При попадании воздуха срабатывает автоматическая защита от «сухого хода» и работа останавливается, так как вхолостую аппарат работать не может. Насос приходится перезапускать.
Схема работы самовсасывающего насоса: 1 – заливка воды; 2 – разделение воды и воздуха в рабочей камере; 3 – завершение циркуляции, начало работы насоса; 4 – удержание жидкости при выключении насоса (+)
Самовсасывающие модели рассчитаны на самостоятельное удаление воздуха без участия человека. Это происходит благодаря конструктивным особенностям: в верхней части рабочего отсека находится вантуз, через который и удаляется воздух. Вернуться ему назад мешает обратный клапан.
Современные исполнения со встроенными задвижками производят самостоятельную перезаливку, благодаря чему отпадает необходимость в постоянном контролировании оборудования.
Галерея изображений Фото из Самовсасывающие насосы служат для перекачки только чистой воды из колодцев, накопительных емкостей, бассейнов
Особенность конструкции этого вида насосов заключается в расположении напорного и всасывающего патрубков выше оси агрегата
Диаметр патрубка, к которому подключают всасывающую трубу, больше диаметра патрубка, к которому подсоединяют напорную
Благодаря особому расположению патрубков рабочая часть самовсасывающей системы всегда заполнена водой. Ее не нужно заливать перед каждым запуском, но обязательно следует перед первым
Использование самовсасывающих насосов
Конструктивная особенность оборудования
Размеры всасывающего и подающего патрубков
Особенности работы самовсасывающей помпы
С процессом перезаливки связана и небольшая высота подъема самовсасывающих агрегатов – до 9 м
Важно проследить, чтобы рабочая камера постоянно была заполнена водой, и чем короче подающая магистраль, тем быстрее происходит процесс перемещения воды
Чаще всего самовсасывающие насосы являются частью насосной станции с гидроаккумулятором, всасывающим патрубком (или эжектором), запорной арматурой и контрольно-измерительными приборами.
Вихревые импеллерные насосы
Среди самовсасывающих модификаций присутствует группа вихревых насосов, однако, в отличие от центробежных аналогов, они не подходят для перекачивания вязких сред.
Наличие твердых включений в воде необходимо исключить, иначе работоспособность оборудования нарушится. Насосы вихревого типа просты в устройстве и обслуживании, но обладают меньшей производительностью и низким КПД.
Вихревой самовсасывающий насос Pedrollo PKm 60 для исключительно чистой воды: мощность – 0,37 кВт, производительность – 0,3-2,4 м³/ч, высота подъема воды – до 5 м
Схема устройства и принцип работы
Внутренние детали вихревого насоса мало отличаются от аналогов центробежного оборудования. Основной динамической деталью является рабочее дисковое колесо, оснащенное расположенными по кругу лопастями.
Лопасти вращаются внутри своеобразного канала, связанного с входящим и выводящим патрубками. Жидкость поступает по всасывающему патрубку, под воздействием вращения колеса закручивается и по винтовой траектории перемещается в сторону выхода.
Многократное нахождение жидкости в пространстве между лопастями образует дополнительную энергию и напор, поднимающий воду на необходимый уровень, на этом и основан принцип работы самовсасывающего вихревого насоса.
Всасываемый воздух смешивается с жидкостью, затем смесь вновь разделяется на два компонента: воздух выводится наружу, а жидкость продолжает циркулировать в рабочей камере. После того, как удален весь воздух, камера полностью заполняется водой и вводится в работу по принципу центробежного оборудования.
Вихревой насос Оптима (Польша) в чугунном корпусе, с мощностью 0,37 кВт и напором 35 метров. Предназначен для водоснабжения дома или садового участка, перекачивает только чистую воду
Обязательным элементом, как и у центробежного оборудования, является обратный клапан, выполняющий две функции:
- препятствует обратному попаданию воздуха;
- обеспечивает заполнение рабочей камеры водой.
Максимальная высота подъема воды, которую обеспечивает вихревое самовсасывающее оборудование, – 8 метров. От центробежных насосов вихревые отличаются двумя принципиальными качествами: они не перекачивают грязные среды, однако прекрасно справляются с перемещением смеси воздуха и жидкости.
Низкий КПД (от 25% до 45 %) объясняется тем, что много энергии тратится на процесс нагнетания жидкости. По этой причине владельцы загородных участков отдают предпочтение центробежным агрегатам. О вихревом оборудовании обычно вспоминают, когда нет возможности установить более продуктивный аналог.
Преимущества бытового использования
Достоинством данной категории самовсасывающих насосов являются компактные размеры и увеличенный напор (в 5-7 раз больше, чем у центробежных аппаратов). Таким образом, их рационально использовать при обслуживании источника воды, находящегося на далеком расстоянии от точек водоразбора, при условии, что большая производительность не нужна.
Вихревые насосы Speroni KPM выпускают в двух вариантах, различающихся габаритами, весом, объемом рабочей камеры и производительностью. Модификации используются для заполнения мембранных баков небольшого объема и систем отопления (+)
Примером может служить перекачка воды из колодца, высота подъема в котором не превышает 7-8 м, в так называемую «рабочую зону», где обычно расположены садовые посадки, грядки, теплицы. Учитывая неравномерность рельефа и огибание дачных строений, стоит рассчитывать на трубопровод до 100м длиной, а это значит, что потребуется большой напор.
Кроме использования вихревых модификаций в автономных частных водопроводах, их применяют для тушения пожаров, устройства вентиляции, в тепловых установках.
Порядок действий
- Соединить рукава, гидроэлеватор и ствол.
- Проверить правильность соединений, устранить все резкие перегибы на рукавах.
- Проверить закрытие сливного краника насоса и выкидного штуцера к стволу.
- Открыть полностью выкидной штуцер в напорную линию гидроэлеватора.
- Открыть вакуум-клапан.
- Включить на малых оборотах насос.
- Открыть полностью вентиль из цистерны.
- Прибавить газ до 2000-2500 об/мин. Когда вода по обратной линии вернется в насос, мановакуумметр на всасывающем патрубке покажет устойчивое давление, а насос примет нагрузку и даст на выходе 5-6 атм.
- Закрыть вакуум клапан.
- Закрыть вентиль из цистерны.
- Увеличить давление до 9-10 атм.
- Плавно открывая выкидной штуцер к стволу, следить за давлением в обратной линии. Если оно снизится до 0,5 атм, дальнейшее открывание воды к стволу прекратить.
- Отрегулировать рабочее давление насоса до 8 атм.
Схема при заборе воды “насос-гидроэлеватор-насос”
Наиболее характерные ошибки, допускаемые водителями при работе с гидроэлеватором:
- Перекручивание рукавов при соединении.
- Выключение сцепления при перебоях в гидроэлеваторном кольце во время запуска.
- Резкое открывание выкидного штуцера к стволу, а так же открывание его при падении подпора в обратной линии 0,5 атм.
- Подача воды в линию при незакрытом вентиле из цистерны.
- Неполное открывание вентиля из цистерны и в напорную линию гидроэлеватора.
