Установка фасада на посудомоечную машину: полезные советы + инструктаж по монтажу

Подготовка инструментов и материалов

Чтобы закрепить фасадную накладку, особых инструментов не требуется.

Пригодятся те же самые предметы, которые используются для установки посудомойки в целом:

• дрель;
• шуруповерт;
• шило;
• отвертка;
• рулетка или линейка;
• карандаш или маркер.

Если нет электроинструмента, то достаточно одной отвертки – вкрутить саморезы можно и вручную, если предварительно высверлены отверстия под них.

Сверло дрели подбирают по диаметру саморезов: отверстия должны быть чуть теснее, чтобы крепеж прочно держался в гнездах

Упрощает работу наличие в комплекте поставки трафарета для фасадной накладки. Он представляет собой большой лист тонкой бумаги с отмеченными местами креплений.

Трафарет накладывают на обратную сторону декоративной панели и отмечают места вкручивания саморезов.

Кроме инструментов понадобится двойной скотч. Несколько «липучек» – кусочков скотча – пригодятся, когда потребуется произвести примерку фасада. Сразу «садить» на саморезы не рекомендуют, так как ошибка в 2-3 миллиметра – и вся работа насмарку.

Не нужно забывать и про ручку, без которой открывание дверцы окажется проблематичным. Ее фиксируют также на саморезы, которые вкручивают с обратной стороны панели

Чтобы поверхности дверцы и фасада примыкали максимально плотно, головки саморезов следует утопить в полотно.

Крепить заготовку проще, чем самодельную накладку. Если панель изготавливают своими руками, то может потребоваться столярный инструмент, наждачная бумага для шлифовки, антисептическая пропитка и краска для отделки всей поверхности или только торцов.

Профессиональные советы по монтажу

Чтобы избежать наиболее часто встречающихся ошибок, предлагаем воспользоваться рекомендациями от опытных мебельщиков:

• обязательно пользуйтесь рулеткой или линейкой, не действуйте на глаз, не ленитесь проверять ровное положение шаблона и панели – от этого зависит внешний вид кухонного фасада в целом;
• правильно подбирайте длину саморезов: они должны уверенно, достаточно глубоко входить в полотно панели, при этом не выходить с лицевой стороны и не деформировать ее;
• при использовании бумажного шаблона обязательно закрепите его со всех сторон;
• можно воспользоваться обычной отверткой, однако применение шуруповерта ускоряет процесс;
• ручку крепите, ориентируясь на расположение ручек на соседних шкафах, старайтесь соблюдать не только положение (параллельно/перпендикулярно полу), но и высоту;
• чтобы дверца ПММ не закрывалась во время монтажных работ, положите на нее пару больших книг или другой тяжелый предмет, например, утюг.

Если в качестве фасада для посудомойки используется бывшая дверка шкафа, при примерке обратите внимание на расположение старых отверстий

Важно проследить, чтобы старые крепежные отверстия не соприкасались с новыми, иначе саморезы могут выскочить, а панель частично отойти

Важно проследить, чтобы старые крепежные отверстия не соприкасались с новыми, иначе саморезы могут выскочить, а панель частично отойти. После завершения всех монтажных работ можно начинать эксплуатацию техники

Но прежде желательно внимательно изучить правила эксплуатации и обслуживания посудомойки

После завершения всех монтажных работ можно начинать эксплуатацию техники. Но прежде желательно внимательно изучить правила эксплуатации и обслуживания посудомойки.

На какие характеристики стоит обращать внимание при покупке

Сначала следует определиться, какую модель вы желаете приобрести. Существует два вида:

• полновстраиваемые посудомоечные машины, панель управления которых полностью скрыта;
• частично встраиваемые.

Среди вторых есть и устройства, которые не устанавливаются в готовую кухню, а предназначены для помещения рядом с другой мебелью. Одной из самых важных характеристик становится ширина посудомоечной машины. Если в доме живет большое количество людей, то следует приобретать устройство, вместимость которого равна 12 комплектам посуды. В случае, когда вместимость имеет не большое значение, приобретаются модели, предназначенные для 9 комплектов. Также имеются и машины на 6 комплектов посуды.

Как выбрать встраиваемую посудомоечную машину

Чтобы приобретенное устройство радовало своих владельцев, к его выбору стоит подходить более внимательно. Для этого достаточно оценить несколько параметров. Одним из них является наличие программ. К обязательным режимам относятся:

Выбор программ зависит от степени загрязненности посуды и ее типа. Также существует возможность выбора деликатной мойки, предназначенной для хрупких предметов.

Кол-во блоков: 12 | Общее кол-во символов: 11751 Количество использованных доноров: 5 Информация по каждому донору:

Как производится монтаж

Навес фасада производится только в том случае, если посудомоечную машину необходимо установить в уже готовую кухню. Благодаря тому, что ко многим таким устройствам прилагается инструкция по установке, проблем с этим возникнуть не должно.

Чтобы установить фасад, на нем сначала закрепляют ручку, за которую и будет открываться посудомоечная машина Bosch, Electrolux, Канди, Аристон или Индезит. После этого необходимо установить крепления, приспособленные для сцепления с дверцей устройства. На устанавливаемом элементе фасада имеется специальная накладка из бумаги, на которой указано, где именно нужно просверлить отверстия, чтобы нанести крепления. Сверлить можно прямо по чертежу, чтобы исключить возможность ошибки.

После того, как все отверстия проделаны, нужно установить специальные крепления. После этого фасад просто присоединяется к посудомоечной машине. Происходит это путем вкладывания креплений в специальные пазы, имеющиеся на дверце посудомоечной машины.

Но на этом монтаж фасада еще не завершен, так как нужно закрепить этот навесной элемент. Для этого сначала открывают дверь машины, а затем откручивают несколько болтов с внутренней стороны дверцы. Их заменяют на более длинные, которые позволят прикрепить фасад. На этом же этапе можно отрегулировать степень натяжения пружин дверцы машины, повернув винты. Посмотрев, можно получить более точное представление о процессе.

Основы установки и подбора модели

Есть три основных типа посудомоечных машин:

• Отдельностоящие.
• Частичновстроенные.
• Полновстраиваемые.

Если отдельностоящие машины размещаются в любом месте на кухне, то остальные типы ПММ «Электролюкс», «Икеа», «Горенье» и других марок встраиваются в мебельный гарнитур. Изначально определитесь с местом установки и подготовьте нишу для посудомойки. Как правильно подключить ПММ, читайте в одной из предыдущих статей.

Преимущество встраиваемой модели ПММ в том, что она полностью скрывается за дверцей, являясь частью интерьера.

1. Такой вариант проще выбирать, не нужно присматривать дизайн корпуса, который впишется в кухонный гарнитур.
2. Скрытая панель управления — большое преимущество, если в доме маленькие дети.
3. Сниженный уровень шума. Его скрадывают панели шкафа, куда крепится техника.

Декоративную панель можно прикрутить к дверце, скрыв технику от посторонних глаз. Чаще всего, навесная часть выполняется из того же материала, что и остальная кухня: например, МДФ «Леруа».

Что важно знать об установочном процессе

Сложнее всего дается процесс: как устанавливать именно встраиваемую технику. С настольной или отельной проблем обычно не возникает – шланги для подключения к посудомойке чаще всего уже подсоединены или имеются в комплекте. Их требуется достать, подключить к агрегату с одной стороны и системам водоснабжения, водоотведения – с другой. Главное, чтобы рядом была розетка. Аппараты работают только от электрической сети в 220 Вольт.

Что касается встраиваемой техники, еще до подключения надо найти место установки:

• запрещается установка посудомоечной машины под электрическую варочную панель — это чрезвычайно опасно для здоровья и жизни людей;
• обычно установку агрегата планируют еще на этапе создания кухонного гарнитура;
• место под машинку должно быть чуть больше самой бытовой техники – хотя бы на 5-7 миллиметров по бокам и 5 сантиметров сзади;
• удобное расположение – в непосредственной близости от раковины, чтобы не тянуть шланги и провода по всему помещению;
• дверцы должны легко открываться на всю предусмотренную ширину, иначе загрузить туда посуду будет нереально.

Как выглядит сама встраиваемая посудомойка в целом, не имеет значения. Со всех сторон она будет закрыта, поэтому гнаться за внешней привлекательностью и переплачивать за нее в данном случае нет необходимости.

Определяем место и рассчитываем габариты

Монтаж посудомоечной машины встраиваемого типа необходимо планировать сразу, вместе со всем интерьером кухни – это будет идеальный вариант. Поверьте на слово, гораздо сложнее найти место и установить встраиваемую машину уже в готовую кухню, поэтому, чем раньше вы задумаетесь о необходимости установить посудомойку, тем лучше. Распланируйте заранее и нарисуйте эскиз своей будущей кухни. Постарайтесь учесть расположение и размеры всей бытовой техники.

Кроме этого, изобразите на эскизе место расположения всех электрических и водопроводных коммуникаций. В этом случае каждая розетка, каждый отвод трубы будет на своем месте и не помешает в дальнейшем установить предметы бытовой техники. Пример эскиза кухни вы можете увидеть на картинке ниже.

Некоторые полагают, что прежде чем заказывать мебель на кухню, нужно купить предметы бытовой техники, а уж затем, ориентируясь на их размеры делать чертеж будущего гарнитура. Нельзя сказать, что это неправильный подход, скорее неудобный и дорогой.

1. Во-первых, чтобы купить всю технику сразу, нужно сразу много денег, а еще потом, почти сразу оплачивать кухонную мебель.
2. Во-вторых, купленную технику нужно будет где-то хранить, пока будет сформирован интерьер кухни, а это может занять несколько месяцев.
3. В-третьих, даже если вы купите технику заранее, это также не дает гарантий, что мебельщики, которые будут делать гарнитур, не просчитаются где-нибудь в размерах.

В общем, специалисты говорят так, присмотрите сначала модель встраиваемой посудомоечной машины в торговой точке, измерьте ее точные размеры, также поступите и с остальной встраиваемой и не встраиваемой техникой. Далее все размеры вместе с эскизом передайте мебельщикам, если они где-то просчитаются, то этот недостаток можно будет попытаться исправить покупкой менее габаритной техники. В отношении встраиваемой посудомоечной машины делайте расчеты так.

• Например, встраиваемая посудомоечная машина имеет размеры ШхВхГ 450х820х550 мм.
• Вы должны будете отделить место под шкаф, в который будет производиться монтаж, с учетом толщины материала.
• Также нужно оставить зазор между стенками посудомойки и стенками шкафа минимум 5 мм.

В итоге, например, толщина материала составляет в совокупности (с двух сторон) 20 мм, плюс 5 мм зазор (с двух сторон), значит, прибавляем к ширине 450+30=480 мм – это окончательная ширина шкафа с посудомоечной машиной. По высоте зазор оставляем только сверху, но учитываем высоту ножек. То есть высота ножек 60 мм, прибавляем совокупную толщину материала 20 мм и зазор 5 мм, получаем 820+60+20+5=905 мм – минимальная высота шкафа с посудомоечной машиной.

Рассчитывая глубину посудомоечной машины, необходимо оставить место для шлангов и электрического провода, где-то 80-100 мм, задней стенки у шкафа может не быть, поэтому толщину материала включать в расчет не нужно. Получаем 550 мм+100 мм=650 мм. В итоге размеры шкафа со встроенной посудомоечной машиной будут минимум ШхВхГ 480х905х650 мм. Успешное подключение и установка «посудомойки» целиком и полностью зависит от того насколько правильно вы все рассчитаете.

Готовим инструменты и комплектующие

Перед подключением посудомоечной машины своими руками, необходимо подготовить инструменты и комплектующие. Состав этих инструментов и комплектующих будет зависеть от особенностей кухонного гарнитура, удаления коммуникаций и прочих факторов. Лучше всего подбирать все что нужно, непосредственно перед установкой «посудомойки», когда есть четкий план, готовый эскиз и частично сформированный интерьер. Примерно могут потребоваться следующие инструменты:

1. небольшой разводной ключ;
2. плоская и крестовая отвертки;
3. рулетка (лучше лазерная);
4. плоскогубцы;
5. перфоратор;
6. шуруповерт;
7. зубило.

Как видите список небольшой. Действительно для установки «посудомойки» особых инструментов не нужно, а вот комплектующих может понадобиться довольно много.

• Европейские розетки.
• Подрозетники.
• Медный двухмиллиметровый кабель с тремя жилами.
• Тройник для металлопластиковой водопроводной трубы.
• Фумка типа «Тангит».
• Кран на заливной шланг.
• Дифавтомат.
• Комплект резиновых прокладок.
• Сифон с как минимум двумя выходами для сливных шлангов.
• Комплект пластиковых хомутов.

Розетки, дифавтомат и провод потребуется в том случае, если вы будете готовить электрические коммуникации для кухонных приборов. Розетки берите как можно более качественные, с защитой от влаги. О том как выбрать правильную розетку читайте в статье Как выбрать и провести розетку для стиральной машины. Хотя в данном тексте речь идет о розетках для стиральных машин, особенности выбора розетки для посудомоечных машин абсолютно идентичны.

Самостоятельная установка фасадов

На посудомоечную машину можно установить фасад только тогда, когда устройство уже подключено к линии водопровода и сливной системе. Встраиваемая посудомойка уже должна быть установлена в отведенную для нее нишу. Для качественного крепления фасада, вам потребуются:

• длинная линейка или рулетка (для точности больше подойдет линейка);
• плоска и крестовая отвертки;
• крепежи;
• ручка для дверцы машины;
• фасадная панель.

Ставя перед собой задачу прикрепить фасад, необходимо произвести монтаж устройства к боковым шкафчикам и сверху, к кухонной панели. Затем, на лицевой части фасада нужно прикрепить ручку для дверцы. Применяйте дрель для создания отверстия для шурупа. Сверлите тонким шурупом и с главной стороны фасада.

Затем вам потребуется вычислить дистанцию, на которой расположены крепления фасадной панели. Это просто необходимо, чтобы фасад машины и фасады шкафчиков были на одном уровне. При помощи линейки оцените просвет между кухонной панелью и фасадами шкафчиков. После этого отмерьте дистанцию между верхним креплением и столешницей, отнимите один параметр от другого и полученный показатель будет расстоянием между точкой креплений и краем фасада посудомоечной машины.

Когда все замеры проведены, из набора вам необходимо будет достать шаблонный трафарет и закрепить его изнутри фасадной панели. Сделать это можно при помощи скотча, лучше не использовать двухсторонний скотч, на первый взгляд он покажется удобным, но после него останутся следы клеевой основы.

Советуем потренироваться с шаблоном на ненужном куске доски толщиной порядка 16 мм., это поможет избежать ошибок. Помните, что ошибки на фасадной панели могут оказаться критичными.

Шаблон поможет вам наметить правильные точки для будущих отверстий для крепежей

Сверлите осторожно, лучше просверлить меньше, чем рисковать и получить сквозное отверстие. Три четверти толщины фасадной панели хватит вполне

Завершается процесс крепления фасада фиксацией панели при помощи винтов

Если получилось так, что панель уперлась в цоколь, вам придется сделать небольшой просвет в самом цоколе. Ширина просвета составит толщину панели (сверху добавьте 2 мм, это ни на что не повлияет). Если фасады расположены не вровень, то увеличение просвета цоколя является самым правильным и оптимальным вариантом решения проблемы. Особенно, если у вас не получится произвести подгон при помощи регулировки ножек машины (естественно, ведь вы ее зафиксировали к боковым шкафчикам и столешнице)

Завершается процесс крепления фасада фиксацией панели при помощи винтов. Если получилось так, что панель уперлась в цоколь, вам придется сделать небольшой просвет в самом цоколе. Ширина просвета составит толщину панели (сверху добавьте 2 мм, это ни на что не повлияет). Если фасады расположены не вровень, то увеличение просвета цоколя является самым правильным и оптимальным вариантом решения проблемы. Особенно, если у вас не получится произвести подгон при помощи регулировки ножек машины (естественно, ведь вы ее зафиксировали к боковым шкафчикам и столешнице).

Типы фасадов, функции

Фасад для ПММ — декоративная обшивка, которая гармонирует с кухонной мебелью. Крепится к двери машины. Практичны, долговечны панели из МДФ. Их можно ламинировать, покрыть цветной плёнкой, прикрутить оригинальную фурнитуру, различные декоративные элементы. Повесить ДСП, ПВХ — большой риск. Эти материалы легко деформируются от вибрации, высокой температуры, влаги.

Функции обшивки:

• Упрощение выбора техники. Можно не переживать из-за цвета корпуса, а сосредоточиться на технических характеристиках, так как посудомойку всё равно не будет видно.
• Защита от детей. Спрятанная за дверцей машинка не станет «жертвой» детского любопытства.
• Изоляция шума. Дополнительная панель поглощает шум. Немецкие встраиваемые модели, такие как Siemens («Сименс»), Bosch («Бош»), Miele («Миле»), Hansa («Ханса»), оснащены специальными поглощающими шум прокладками, которые вкладываются между дверцей и передней панелью.

Виды креплений

Обшивку можно прикрепить саморезами к дверце (вариант для полновстраиваемых моделей), закрепить на шарнирах (для частично встраиваемых). Слайдерное крепление часто используют в модификациях «Горенье»,«Икеа», «Электролюкс», Beko.

Размеры обшивки

Зависят от габаритов ПММ. Стандартная ширина машины 60 см (полноразмерная), 45 см (узкая). Распространённая высота — 82 см. Габариты могут сильно отличаться от стандартов. Советуем приобретать гарнитур после покупки посудомойки. Чтобы она могла идеально установиться под столешницей, зафиксироваться. Например, кухни Ikea подходят под все модели посудомоек этого производителя. Магазин «Леруа Мерлен» продаёт бытовую технику под заказ. Если фасад больше двери, он будет упираться в цоколь при открытии.

Длинный фасад для посудомойки: что делать?

Попытайтесь отрегулировать высоту посудомоечной машины, подкручивая ножки. Можно сделать просвет в цоколе равный толщине фасада, дверцы плюс пара миллиметров запаса.

Подготовка инструментов и материалов

Чтобы закрепить фасадную накладку, особых инструментов не требуется.

Пригодятся те же самые предметы, которые используются для установки посудомойки в целом:

• дрель;
• шуруповерт;
• шило;
• отвертка;
• рулетка или линейка;
• карандаш или маркер.

Если нет электроинструмента, то достаточно одной отвертки – вкрутить саморезы можно и вручную, если предварительно высверлены отверстия под них.

Сверло дрели подбирают по диаметру саморезов: отверстия должны быть чуть теснее, чтобы крепеж прочно держался в гнездах

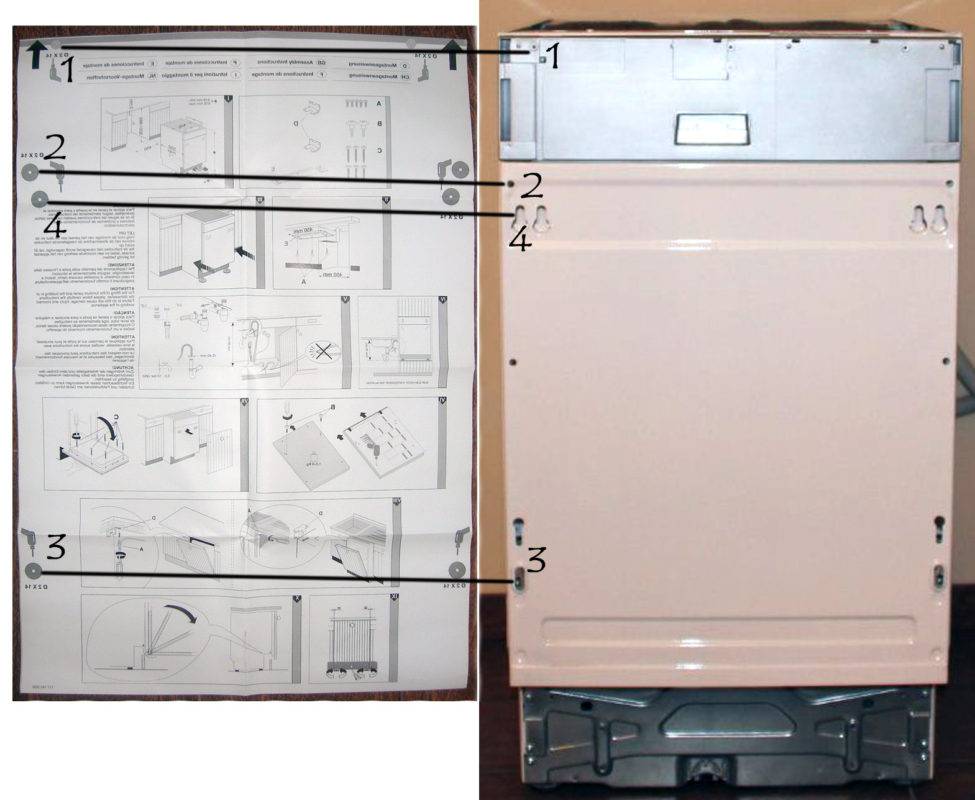

Упрощает работу наличие в комплекте поставки трафарета для фасадной накладки. Он представляет собой большой лист тонкой бумаги с отмеченными местами креплений.

Трафарет накладывают на обратную сторону декоративной панели и отмечают места вкручивания саморезов.

Кроме инструментов понадобится двойной скотч. Несколько «липучек» – кусочков скотча – пригодятся, когда потребуется произвести примерку фасада. Сразу «садить» на саморезы не рекомендуют, так как ошибка в 2-3 миллиметра – и вся работа насмарку.

Не нужно забывать и про ручку, без которой открывание дверцы окажется проблематичным. Ее фиксируют также на саморезы, которые вкручивают с обратной стороны панели

Чтобы поверхности дверцы и фасада примыкали максимально плотно, головки саморезов следует утопить в полотно.

Крепить заготовку проще, чем самодельную накладку. Если панель изготавливают своими руками, то может потребоваться столярный инструмент, наждачная бумага для шлифовки, антисептическая пропитка и краска для отделки всей поверхности или только торцов.

Как установить фасад

Обустраивать декоративную панель необходимо только после того, как посудомоечная машина будет установлена на ее постоянное место и подключена к энергоснабжению и воде. Следует поставить ее в подготовленную нишу, и только после этого можно приступать к монтажу элемента.

Для проведения работ вам потребуется:

• Складной метр.
• Отвертка с нужным наконечником.
• Крепежные детали.
• Элемент для открывания дверцы (ручка).
• Фасадная панель.

Важно! Обычно производитель встраиваемой техники к общему комплекту добавляет инструктаж по способу крепления готового фасада, готовый шаблон для проведения разметки. А компании bosh и siemens даже укомплектовывают его специальной отверткой

А вот как происходит установка встраиваемого двухкамерного холодильник liebherr, очень подробно указано здесь.

Техника фирмы bosch зачастую оборудуется фасадом

А вот какой духовой шкаф выбрать газовый или электрический и на какие параметры стоит обращать внимание, поможет понять данная информация. Порядок действий:

Порядок действий:

• Перед установкой декоративной панели фасада, вначале необходимо закрепить саму машину к стенкам шкафа и столешнице.
• На лицевую сторону крепят заполное устройство: при помощи дрели подготовить нужное отверстие на внешней части, этот метод поможет избежать возможных сколов покрытия.
• Затем делается расчет мест для крепежных деталей фасада, сделать это необходимо, чтобы все детали меблировки совпадали по высоте: и у столешницы, и у шкафов.
• Метром измерьте зазоры, которые расположены между тумбой и столешницей, условно это значение назовем х, и высоту от верха фасада до столешницы, это будет у.
• Чтобы вычислить, необходимо от у отнять х, значение будет равно расстоянию крепежа до фасада.
• После этого возьмите готовый шаблон, и закрепите его при помощи скотча внутри детали так, как вы уже рассчитали. Не забывайте про русскую пословицу: семь раз отмерь…
• По шаблону наметьте места крепежа, но до конца сверлить не нужно!
• Теперь можно переходить к фиксации деталей шурупами.

А вот какие существуют модели двухкамерных холодильников Атлант и как правильно происходит их установка в кухне, подробно указано здесь.

Если обнаружиться трудности, то следует отрегулировать положение ножек – либо вывернуть, либо ввернуть их для ровности положения. А если есть упор в цоколь тумбы, то можно сделать дополнительный зазор всего в несколько миллиметров, чтобы все дверцы смогли свободно открываться.

Эти рекомендации подойдут и для установки фасада на 45 или 60 см машины, главное, правильно сделать расчеты мест крепежных деталей.

Особенности подбора и установки фасада для разных моделей

Уважающие себя производители не оставляют без помощи своих покупателей, а такие гиганты как Bosh и Siemens поставляют уже готовые чертежи фасадов к их встраиваемой технике

Также стоит обратить своё внимание на независимый электрический духовой шкаф bosch hbg43t320r. чертежи фасада на посудомоечную машину bosch

чертежи фасада на посудомоечную машину bosch

С ними можно смело отправляться на рынок строительных материалов, и приобрести именно ту разновидность по цвету и отделке, которая рекомендована производителем посудомоечной техники.

Также вас сможет заинтересовать информация о том, как выглядит и как устанавливается встраиваемый двухкамерный холодильник Ноу Фрост.

Потребителю останется только сделать правильную разметку на готовом изделии, и закрепить декоративную часть к столешнице и стенкам шкафа. Также рекомендуем ознакомиться с узкой встроенной посудомоечной машиной в этом материале.

Из чего состоит фиксирующий механизм?

Для начала разберемся с внутренним строением ПММ, чтобы определить поломку было проще.

Фиксирующий механизм находится внутри дверцы и состоит из следующих элементов:

• металлическая пружина;
• тросик (металлический или матерчатый);
• пластиковый блокировочный элемент;
• петли.

В некоторых моделях, таких как Bosch, также предусмотрены доводчики, которые делают ход дверцы более плавным.

Механизм работы этой системы прост. Вы открываете посудомойку и тем самым приводите в движение петли. Это усиливает натяжение тросика, и он, вслед за собой, растягивает пружину. Когда пружина растянута максимально, блокировочный элемент проваливается в специальное отверстие и фиксирует конструкцию, не давая пружине сомкнуться. В этот момент ПММ может спокойно находиться в открытом положении. Как только Вы захотите ее закрыть и поведете дверцу вверх, блокировщик выйдет из пазов и позволит пружине захлопнуть дверь.

Именно поэтому ПММ, не оснащенные доводчиками, при закрывании стоит придерживать. Если этого не делать, дверь громко хлопнет, произойдет рывок, который может повредить внутренние механизмы или корпус.

Выводы и полезное видео по теме

Видеоинструкции помогают не только представить, но и увидеть процесс монтажа во всех подробностях. Предлагаем несколько примеров самостоятельной установки фасада для посудомойки.

Последовательность действий на видео с полезными комментариями:

Монтаж панели от гарнитура ИКЕА:

Тестирование установленного фасада:

Монтаж декоративной панели для маскировки посудомоечной машины – простая процедура, не требующая специальных умений. Однако действовать нужно очень аккуратно и умело, иначе можно испортить накладку.

Если вы не уверены в своих силах, пригласите для установки опытного мебельщика – он справится с монтажными работами за 15 минут.
