Колонки своими руками из автомобильных динамиков: компоненты для сборки колонок.

Как сделать сабвуфер для автомобиля?

Рассмотрим, как самостоятельно сделать автомобильный сабвуфер для вашего стального друга из обычных колонок.

Материалы и инструменты для работы

Для этого необходимо заблаговременно подготовить следующие материалы:

  1. динамик — не стоит использовать устройство бывшее в применении, лучше всего приобрести качественное изделие со всеми документами в магазине;
  2. защитная решетка;
  3. клей хорошего качества — лучше всего эпоксидный;
  4. розетка, которая способствует подключению;
  5. стеклоткань;
  6. провод, имеющий в диаметре 3 мм;
  7. кисть;
  8. фанера;
  9. лист ДСП, толщина которого соответствует 16 мм;
  10. саморезы и гайки, которые применяются в деревообрабатывающей промышленности;
  11. болты;
  12. полиэтилен;
  13. универсальная шпаклевка;
  14. малярный скотч.

Для работы нам потребуются следующие инструменты:

  • дрель или шуруповерт;
  • лобзик по дереву.

Проектирование

Как сделать сабвуфер из обычных колонок своими руками:

  • Подбираем качественный динамик. Чем большая мощность будет у него, тем громче будет звук.
  • Переходим к проектированию короба сабвуфера — аналогично можно воспользоваться специальным ПО. Так как мы сооружаем сабвуфер для автомобиля, то нам потребуется короб с самым высоким КПД, или его еще называют бандпасс 6-го уровня.

Очень важно, чтобы корпус был полностью загерметизирован. Для этого применяем войлок, поролон или же обычную вату

Слой герметика внутри должен иметь около двух сантиметров.
Крыша сабвуфера в обязательном порядке должна иметь съемную конструкцию и обладать высокой прочностью на стыке. Поэтому применяем слой поролона, дополнительно усиливаем конструкцию.

Место для сабвуфера

Теперь необходимо найти место нашему сабвуферу. Самым идеальным вариантом является установка его в крыло, а вот правое или левое — вы решаете сами. Некоторые автомобили имеют особенную конфигурацию в правом крыле, и там оказывается больше места для установки сабвуфера.

Как сделать сабвуфер для автомобиля в домашних условиях:

  • Багажник выкладываем полиэтиленовой пленкой, затем обшивку обклеиваем малярным скотчем в два слоя.
  • Стеклоткань нарезаем кусками, которые соответствуют размерам 200×200.
  • Разводим эпоксидный клей. Для этого смешиваем банку смолы и банку отвердителя.
  • Смазываем нарезанные заготовки эпоксидным клеем, ставим внахлест на скотч.
  • Заднюю стенку самостоятельно изготовленного сабвуфера обклеиваем стеклотканью. Для этого нужно проложить три или даже четыре слоя материала.
  • В течение суток даем изделию окончательно высохнуть.
  • На следующий день снимаем получившуюся скорлупу. Ее толщину нужно будет нарастить вне багажника.
  • Теперь приступаем к дну сабвуфера, верх которого изготавливаем в форме петель.
  • Переднюю стенку прикрепляем на саморезы.
  • Стыки следует промазать эпоксидным клеем.

Тонкая работа

После того, как был сконструирован корпус самодельного саба, необходимо подготовить его под акустический терминал, или так называемый динамик. На одной из его стенок, которые находятся сбоку, необходимо наметить точку будущего отверстия. Сделать это можно, применив обыкновенный школьный циркуль.

Как сделать сабвуфер для автомобиля завершенным и идеальным по внешнему виду и звучанию:

  • Обрабатываем ранее изготовленную коробочку квадратной формы клеем ПВА, прикручиваем при помощи саморезов к боковине, где вырезали отверстие.
  • Теперь применяем рубанок, которым срезаем все выступающие края корпуса.
  • Внутри нашего короба находится перемычка. Далее при помощи электрического лобзика вырезаем на передней панели отверстие.
  • В этом месте устанавливаем динамик, который крепится при помощи саморезов и клея.

Меры по защите

Когда все готово, не стоит торопиться и сразу же подключать самодельно изготовленный прибор. Творение необходимо защитить от конденсата и влаги. Влага действует разрушающе на дерево, а в нашем творении присутствует тонкий лист ДСП.

Чтобы обезопасить и защитить корпус, его следует пропитать специальным нитролаком, который применяется в мебельной промышленности. Кроме того, в обязательном порядке требуется пропитать и внутреннюю часть передней панели.

Рупорные акустические системы

Пытаясь с помощью широкополосных динамиков «укротить» как можно больший диапазон звуков изготовители сталкиваются с рядом проблем. Все зависит от того какой диапазон звуков необходимо произвести.

Низко чувствительные системы демонстрируют узкий динамический диапазон, особенно при понижении громкости. Выражается это в пропаже высоких и низких составляющих, которые «забиваются» среднечастотным звуком. Отчасти это происходит благодаря строению человеческого уха, наиболее оптимально приспособленного для восприятия именно средних звуков.

Что касается высоких частот, то звук, излучаемый маленькой диафрагмой высокочастотного динамика с небольшой амплитудой, просто теряется на фоне тех же средних частот. Решение данной проблемы находят в применении дополнительных устройств (темброблоки, АЧХ корректоры, тон компенсаторы и прочее), ухудшающих звуковоспроизведение.

Альтернативой выступает принципиально иной способ улучшения воспроизведения звука — улучшение КПД акустических систем с помощью рупоров (горнов). Такая оригинальная конструкция позволяет соотнести давление внешней воздушной среды и звукового давления диафрагмы излучателей. То приводит к минимизации искажений и выравниванию амплитудно-частотных характеристик широкополосных динамиков.

В Советском союзе очень любили создавать рупорные акустические системы на базе широкополосников 4А-28, например: Акустический агрегат с повышенным КПД на низких частотах.

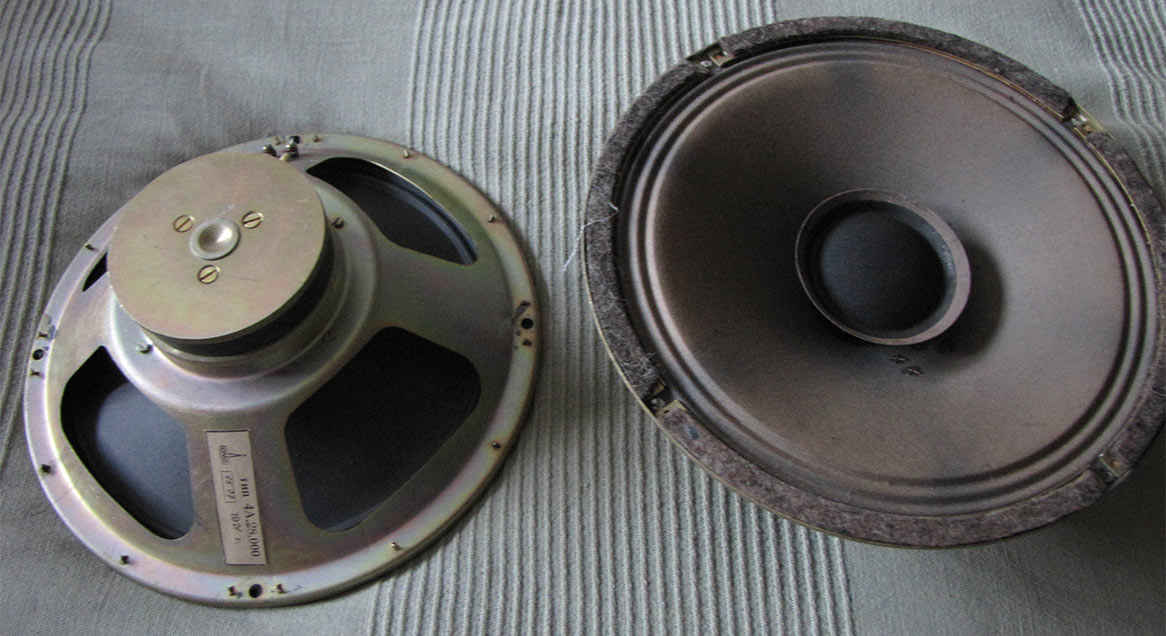

Рис. 1. Широкополосные динамики 4А-28

Акустическая система своими руками

Этот проект посвящен созданию колонок из составных частей и деревянных досок. От Вас потребуется продвинутые навыки по работе с древесиной и хорошее понимание, как устроена звуковая система изнутри.

Материалы:

  1. Деревянные бруски и дощечки
  2. Громкоговорители
  3. Краска (по желанию)
  4. Ватин
  5. Клей для дерева
  6. Лак
  7. Настольная пила
  8. Фрезерный станок

Шаг 1: Коробка

Наметьте размеры своих колонок и определитесь с древесиной (лучше использовать твердые породы).

Шаг 2: Клей

Склейте дощечки в 4 стенки для колонок. Дайте им просохнуть.

Шаг 3: Гвозди

Если вдруг в досках обнаружите гвозди или другие потусторонние предметы, то самое время избавиться от них.

Шаг 4: Размер

Подгоните все 4 стенки под одинаковый размер, отрезав все лишнее.

Шаг 5: Соединение

Подумайте над тем, как Вы объедините стенки в целую конструкцию. Лучше сделать это посредством создания выемок.

Шаг 6: Громкоговорители

Поместите Ваши заготовленные громкоговорители на центральную панель.

Шаг 7: Отверстия

Рисунок 1 — находим картонку или другой предмет и превращаем его в шаблон для разъемов громкоговорителей. Вырезаем нужные отверстия.

  • Рисунок 2 — устанавливаем шаблон на рабочее место.
  • Рисунок 3 — отмечаем длину от центра станка, чтобы сделать дырочки.
  • Рисунок 4 — ставим новый шаблон.

Шаг 8: Круги

Чтобы громкоговорители установились без затруднений, сделайте дополнительные вырезы, как показано на фото.

Шаг 9: Внутренние дырочки

Вырежьте отверстия с другой стороны панели.

Шаг 10: Тест

Соберите колонку пока в тестовом варианте (без клея), чтобы посмотреть, все ли выполнено правильно.

  1. Шаг 11: Лабиринт
  2. Кто знаком с акустикой, тот знает о трансмиссии или лабиринте внутри колонок.
  3. Нечто подобное мы попытались изготовить для нашей аудио системы.

Шаг 12: Покраска

Перед установкой громкоговорителей приступаем к покраске передних и задних дощечек.

Шаг 13: Маска

Заклеиваем временно газетами все те стороны, которые не хотите красить.

Шаг 14: Ватин

Добавьте этого материала, чтобы не происходило быстрого глушения звуковых волн.

Шаг 15: Сборка

Приклеиваем боковые панели и устанавливаем громкоговорители.

Шаг 16: Детали

Изготавливаем ножки для колонок из подручных деревянных досок.

Шаг 17: Рамка

Сделайте закругленные уголки, как на рисунке 1 (из квадратов 2 см на 2 см).

Изготавливаем рамку для громкоговорителей (рис. 2) и устанавливаем ее.

Корпус портативной колонки своими руками

Начнем с изготовления корпуса. Качество звучания колонок во многом зависит от материала корпуса. Фанера как нельзя лучше подходит для этих целей, т. к. она хорошо резонирует и, благодаря этому, звук получается сочным, насыщенным и с хорошим басом. Просто запихнув динамики в картонную коробку, никогда не получить такого качественного звука, как из фанерного корпуса. Размеры корпуса 180 х 70 х 60 мм. Это оптимальные пропорции для наилучшего звучания динамиков. Наносим разметку на фанеру и все вырезаем лобзиком. Сверлим отверстия под динамики. Зачищаем кромки наждачной бумагой. Склеиваем клеем ПВА все детали, кроме лицевой части с отверстиями под колонки. На ней сверлим отверстия под регулятор громкости и выключатель. Делаем отверстия под разъем микро-USB и провод аудиовыхода. Из фанеры вырезаем маленькие квадратики (1 х 1 см) и вклеиваем их по углам корпуса для дальнейшего крепления крышки.

Как выбрать

Популярность, которую имеет широкополосная колонка у автомобилистов, можно понять по множеству предложенных моделей на рынке. Но при выборе своей идеальной акустики не нужно идти на поводу у нечестных маркетологов.

Среднестатистическая коаксиальная широкополосная колонка имеет один или два кроссовера и пару динамиков. Это позволяет:

  • сохранить проход воздуха от основного динамика, обеспечить более живые басы и разборчивые средние частоты;
  • расширить частотный диапазон.

Но сегодня на рынке можно встретить что угодно. Начиная от трехполосных, заканчивая шести- и восьмиполосными коаксиальными динамиками. На месте одной небольшой пищалки часто громоздится габаритная головка с несколькими звукоизлучателями. Не стоит соглашаться с не совсем корректным мнением, что «больше полос — лучше». На практике это означает следующее:

  • при многополосной фильтрации часто используется только два кроссовера или схема с запараллеливанием контуров;
  • головка с несколькими звукоизлучателями в центре основного динамика закрывает пространство прохода звука, что негативно сказывается на его качестве.

Таким образом, гнаться за количеством полос, которые имеет широкополосная коаксиальная акустика для авто, совершенно не нужно

Разумно обратить внимание на технические характеристики

Частота

Производители всегда указывают диапазон воспроизводимых частот. При выборе широкополосной акустики в машину стоит помнить о провалах в нижней и верхней зоне слышимости. Покупать нужно модель с максимально широким диапазоном. Идеально, если его нижний предел меньше 20 Гц, а верхний приближается к 48000 Гц.

Чувствительность

Большинство динамиков для авто имеют чувствительность около 90 Гц. Этого значения достаточно, если планируется сделать в машине действительно хороший звук, устанавливая качественный усилитель. Если же устройство воспроизведения не может похвастаться значительной выходной мощностью, стоит поискать акустику с большей чувствительностью.

Но выбирать рекордные значения, например, 150 или выше, не стоит. В этом случае динамики слишком явно реагируют на различные радио- и электрические помехи, которых в автомобиле предостаточно.

Размер

Размеры широкополосных динамиков выбираются в соответствии с предусмотренными в авто штатными местами для их установки. Большинство владельцев машин следуют именно такой тактике. Пытаться модифицировать области для установки акустики без соответствующего опыта не стоит. Это не только может ухудшить эксплуатационные свойства салона, но и способно привести к снижению качества звука из-за нарушений герметизации и других ошибок.

Номинальная и пиковая мощности

При покупке динамиков в авто стоит ориентироваться исключительно на номинальную цифру. Это значение показывает, при какой подаваемой мощности акустика будет воспроизводить звук без искажений в течение сколь угодно длительного времени.

Пиковая мощность — это предельный режим работы акустики. По стандартам тестирования на производстве, катушка диффузора и другие электросхемы динамика могут выдержать максимальные токи в течение 5 минут. Поэтому рекомендуется игнорировать параметр пиковой мощности и выбирать акустику только по номинальному показателю.

Частота резонанса

Показатель резонансной частоты практически аналогичен срезу сабвуферных систем. Для широкополосной акустики — чем ниже показатель, тем более глубокие басы она способна воспроизводить.

Полная добротность

Данный параметр сугубо физический. Он описывает способность контурного резинового блока диффузора сохранять амплитуду колебаний. По значению полной добротности выбирают динамики для замкнутого пространства, например, устанавливаемые в дверях. Если значение в пределах 0,4–0,6 (низко), звук будет плоский и невыразительный. Поэтому рекомендуется приобретать модели с как можно большей добротностью.

Последний параметр любой акустики — электрическое сопротивление системы, или импеданс. Покупать колонку нужно с таким значением данного показателя, которое указано в техническом паспорте усилителя. Говоря простыми словами, если написано, что система воспроизведения выдает 100 Вт на канал при сопротивлении 4 Ома, именно акустику с данным импедансом надо покупать. Это позволит снизить искажения сигнала и избежать аварийных режимов работы усилителя.

Изготовление корпуса

В качестве стенок для колонки можно использовать обычный лист МДФ или ДСП. При этом недопустимо использовать фанеру, так как по своим характеристикам она очень гибкая и издает сильный резонанс. В ходе выполнения корпуса для акустической системы также учтите тот факт, то чем больше воздуха будет оставаться внутри ящика, тем мягче будут басы. Поэтому оставляйте как можно больше свободного места, однако все должно быть в меру (иначе такие колонки попросту невозможно будет транспортировать).

Полку разместите так, чтобы на колонки попадало максимальное количество воздуха. Дальше пометьте маркером места для распила. Теперь можно смело резать лист ДСП электролобзиком. Отметим также, что края обрезанных частей дерева следует тщательно выровнять. Для этого примените маленькую строительную болгарку. Учтите, что она может работать с несколькими дисками – по металлу и по дереву. Нам нужен последний вариант, так как при обработке подобных материалов режущий элемент первого типа попросту стирается и даже дымит. Специалисты рекомендуют использовать лепестковый круг.

Теперь дело осталось за малым. На корпусе обозначьте места для вкручивания мебельных саморезов и при помощи шуруповерта закрутите их до конца. В случае с винтами предварительно сделайте разметку под них и просверлите сквозные отверстия. Все, корпус для акустической системы успешно изготовлен.

Проектирование акустики

Изначально выбираем количество колонок, тип, местоположение. Очевидно, изготавливать в большем числе, нежели имеет каналов домашний кинотеатр, неразумный тактический ход. Кассетному магнитофону хватит двух колонок. К домашнему кинотеатру выйдет уже не менее шести корпусов (динамиков будет больше). Согласно потребностям аксессуары встраиваются в мебель, качество воспроизведения низких частот хромает. Теперь вопрос выбора динамиков: в издании авторства Найденко, Карпова приведена номенклатура:

Трехполосная акустическая система

  1. Низкие частоты – головка CA21RE (H397) посадкой на 8 дюймов.
  2. Средний диапазон – головка MP14RCY/P (H522) на 5 дюймов.
  3. Верхние частоты – головка 27TDC (H1149) на 27 мм.

Приводили базовые принципы конструирования акустических систем, предлагали электрическую схему фильтра, рассекающего поток на две части (выше дан перечень трех поддиапазонов), приводили название покупных динамиков, решающих задачу создания двух колонок стерео. Избегаем повторяться, читатели могут взять труд полистать раздел, найти конкретные названия.

Следующим вопросом будет фильтр. Полагаем, фирма National Semiconductor не обидится, если отскриним чертеж усилителя перевода Ридико. Рисунок показывает активный фильтр с питанием +15, -15 вольт, 5 однотипных микросхем (операционных усилителей), граничная частота поддиапазонов вычисляется формулой, приведенной на изображении (дублируем текстом):

f = 1 / 2П RC;

П – число Пи, известное школьникам (3,14); R, C – номиналы резистора, емкости. На рисунке R = 24 кОм, С – замалчивается.

Активный фильтр, питаемый электрическим током

Учитывая возможности выбранных динамиков, читатель сможет подобрать параметр. Берутся характеристики полосы воспроизведения колонки, находится стык перекрытия между ними, туда выносится граничная частота. Благодаря формуле, вычисляем величину емкости. Номинал сопротивления избегайте трогать, причина: может (спорный факт) задавать рабочую точку усилителя, коэффициент передачи. На частотной характеристике, приведенной в переводе, которую опускаем, граница составляет 1 кГц. Давайте посчитаем емкость указанного случая:

С = 1 / 2П Rf = 1 / 2 х 3,14 х 24000 х 1000 = 6,6 пФ.

Не ахти какая большая емкость, выбирается из условия максимально допустимого напряжения. В схеме с источниками +15 и -15 В вряд ли стоит номинал, превышающий суммарный уровень (30 вольт), возьмите пробивное напряжение (справочник поможет) не менее 50 вольт. Не пытайтесь поставить электролитические конденсаторы постоянного тока, схема обретает шансы взлететь на воздух. Отсутствует смысл разыскивать исходную схему чипа LM833 по причине Сизифова труда. Некоторые читатели найдут замену микросхеме, отличающуюся… надеемся на понимание.

Насчет сравнительно небольшой емкости конденсаторов (рознично и суммарной) описание фильтра говорит: благодаря низкому импедансу головок без активных компонентов номиналы пришлось бы увеличить. Закономерно вызывая появление искажений, обусловленных наличием электролитических конденсаторов, катушек с ферромагнитным сердечником. Не стесняйтесь двигать границу деления диапазонов, общая пропускная способность остается прежней.

Пассивные фильтры акустической системы

Пассивные фильтры соберет своими руками каждый обученный пайке, курс школьной физики. В крайнем случае заручитесь помощью Гоноровского, лучше некуда расписаны тонкости прохождения сигналов через радиоэлектронные линии, обладающие нелинейными свойствами. Приведенный материал заинтересовал авторов фильтрами низкой и высокой частоты. Желающие поделить сигнал на три части должны зачитываться трудами, раскрывающими базис полосовых фильтров. Максимально допустимое (или пробивное) напряжение выйдет мизерным, номинал станет значительным. Под стать упомянутым электролитическим конденсаторам емкости номиналом десятки микрофарад (три порядка выше используемых активным фильтром).

Новичков тревожит вопрос получения напряжения +15, -15 В питания акустических систем. Намотайте трансформатор (пример приводился, программа ПК Trans50Hz), снабдите двухполупериодным выпрямителем (диодный мост), профильтруйте, наслаждайтесь. Наконец, активный или пассивный фильтр прикупите. Называется указанная вещица кроссовером, внимательно подбирайте динамики, диапазоны точнее соотносите с параметрами фильтра.

Создание акустической системы

Акустическая система не всегда свидетельствует о наличии колонок. Произвести работу по созданию акустической системы в машине можно так:

  • Изготовить подиумы из пены. Для этого:
  • Сделать шаблон из картона. Приложить его к месту, где должен быть подиум.
  • Используя шаблон, вырезать основание для подиума. С этой целью может пригодиться обычная фанера и арматура.
  • Основание состоит из двух колец. При этом диаметр первого кольца должен соответствовать диаметру защитной сетки. А вот диаметр второго – диаметру колонки.
  • Кольца необходимо соединить между собой при помощи саморезов.
  • Вырезать шесть брусочков для создания наклона. Склеить все детали между собой.
  • В каркас залить монтажную пену и оставить так, пока она не высохнет.
  • Получится более интересный вариант, если вместо фанеры использовать небольшие куски различных пород деревьев. При этом следует подбирать сухие кусочки дерева, не имеющие трещин. Сверху все следует тщательно покрыть лаком, чтобы конструкция стала более надежной. Для большей эффективности все можно закрепить при помощи двух реек.
  • Вмонтировать динамики в гнезда и установить подиумы.

Таким образом, создать акустические колонки(см.Ремонт акустических колонок: подробный обзор) можно прямо у себя дома и своими руками. Цена такого удовольствия не будет высокой, так как потратиться нужно будет только на покупку материала. Да и вообще, использовать можно любые старые динамики. Главное, чтобы они работали и были в неплохом состоянии. Конечно, прежде чем начинать данный процесс, стоит пересмотреть различные фото и видео с этой тематикой. Инструкция также пригодится.

Колонки в авто своими руками

Многих автовладельцев не устраивает штатная акустика. Поэтому перед ними встаёт вопрос о замене колонок и магнитолы. Автомобильная акустика обладает разными характеристиками, от которых зависит их стоимость. Однако, её можно собрать самостоятельно.

Испытания.

Так как я не располагаю измерительной комнатой, то пришлось снять (АЧХ), как с самодельных АС, так и с промышленной колонки “S-30”, чтобы можно было иметь хоть какую-то точку отсчёта.

Это АЧХ «Белого шума» снятая с «S-30».

То же самое для самоделки с одним широкополосным динамиком.

АЧХ самодельной двухполосной АС.

На слух, однополосная АС звучат намного звонче, чем «S-30», а двухполосная чуть лучше по высоким частотам. Конечно же, обе уступают «S-30» по низким частотам. Собственно, это подтверждается и графиками.

Чтобы убрать горб АЧХ в районе 400Гц, который неприятно воспринимается на слух, пришлось воспользоваться эквалайзером аудиокарты.

Вот, что получилось после коррекции двухполосной АС.

К недостаткам “сантехнических” АС можно отнести сравнительно небольшую максимально допустимую мощность, при сравнительно больших габаритах. Но, это можно отнести к издержкам бюджетного решения.

Что же касается сравнения качества звучания с китайскими пластмассовыми колонками, то последние уже пошли искать себе другого слушателя.

Если кто-нибудь захочет повторить эту конструкцию, то будьте осторожны при подключении АС к УНЧ большой мощности. Повредить динамик, рассчитанный на применение в открытых АС, очень просто, особенно на низких частотах.

При испытаниях я использовал 30-ти ваттный усилитель и по-неосторожности у одной из головок, 1978 года выпуска, разрушил катушку (видимо отклеилась часть витков)

Из чего состоит автомобильная акустика?

1. Кроссовер (разделительный частотный фильтр)

Это специальное устройство для разделения звука на несколько полос. По внешнему виду кроссовер — компактная коробка, которая монтируется в цепи между динамиками и усилителем. В зависимости от конструкции, кроссоверы производятся пассивными и активными.

Кроссовер для акустики

2. Усилитель

При покупке этого устройства учтите, какие функции будут возлагаться на устройство. Если магнитола нужна для создания общего фона и прослушивания новостей, то тратиться на усилитель для автомобиля бессмысленно. В случае, когда задача — получить качественный и мощный звук, без специального устройства не обойтись.

Усилитель для акустики

При выборе усилителя учитывайте такие параметры — мощность (должна быть от 100 Ватт), объем салона и имеющуюся в распоряжении акустику. Если установить усилитель мощностью 100 Вт при динамиках 10-15 Вт, то последние долго не «проживут». Первая же попытка накрутить громкость приведет к повреждению диффузора, восстановить который уже не удастся. Мощность усилителя должна быть на 10-15% меньше, чем аналогичный параметр у сабвуфера и динамиков.

Мощность — не единственный параметр, которому стоит уделить внимание при выборе. Обратите внимание на следующие моменты:

диапазон рабочих частот — не меньше, чем 30-20000 Гц;
отношение сигнала и шума (уровень фона) должен быть в диапазоне от 96 до 98 дБ. В противном случае постоянные шумы в промежутках между песнями заставят вас идти за покупкой нового усилителя;

количество каналов. Современные устройства для усиления звука производятся 1-но, 2-х, 4-х, 5-ти, 6-ти канальными

Обратите внимание, чтобы был отдельный выход для сабвуфера.

3. Сабвуфер

Главная задача устройства — выдача звука низкой частоты. Главный параметр при выборе устройства — мощность. Сам сабвуфер выпускается двух видов:

  • пассивный. В таком устройстве нет встроенного усилителя;
  • активный — с усилителем в корпусе устройства.

Для полноценной работы сабвуфера стоит обеспечить правильное звуковое оформление, а именно идеальное взаимодействие фронтальных и тыловых волн. Решить задачу можно тремя способами:

  • сделать бесконечный экран. Главное преимущество такого способа — простота монтажа и высокое качество баса. Минус — низкий уровень звукового давления и появление отличий в звуковых эффектах при разном заполнении багажного отсека;
  • фазоинвертор представляет собой закрытую коробку со специальным отверстием (тоннелем), выполняющим роль соединителя внешнего и внутреннего звука.  Недостаток такого способа — сложность расчета, монтажа коробки и большой объем готового изделия (найти ему место в багажнике — сложная задача). Преимущество такого исполнения — минимальные искажения звука и наибольшая отдача низких частот;
  • закрытый ящик отличается простотой конструкции, отличным качеством басов и надежной защитой динамика от случайных механических воздействий. С другой стороны, снижается КПД, поэтому усилитель и динамики лучше подбирать с большей мощностью.

4. Динамики

Если делать отверстия в кузове не хочется, то лучше отдать предпочтение коаксиальной акустике (о ней мы уже говорили выше). В случае, если ради качественного звука вы готовы пойти на определенные «жертвы» и потратить личное время на переделку салона, то придется позаботиться о выборе правильного места для монтажа. В той же 3-х полосной системе придется устанавливать шесть динамиков и все их нужно правильно расположить. В противном случае лаже дорогая автомобильная акустика не обеспечит должного эффекта.

Динамики в авто

При покупке компонентной системы продумайте монтаж задних (тыловых) динамиков, ведь они должны обеспечивать ощущение объема. Люди часто делают ошибку и монтируют полноразмерную акустику возле заднего стекла. Это неправильно. Там достаточно установки двух широкополосных динамиков. При этом учтите, что тыльная акустика не должна воспроизводить низкие частоты.

Лучшая автоакустика

Вот небольшой ТОП лучшей автоакустики по доступной цене:

Модель:Специфика:Стоимость:
Focal Auditor RSE-165Коаксиальная акустика; перевернутый в куполе твитер; защитная стальная решетка56 долларов
Hertz K 165 UnoДиаметр динамиков – 16,5 см; компонентная модификация (двухполосное разделение звука); мощность (номинальная) 75Вт.60 долларов
Pioneer TS-A1600CКомпонентная двухполосная; диаметр НЧ динамиков – 16,5см; мощность (номинальная) 80Вт.85 долларов

Конечно, предела ни в размерах, ни в громкости автомобильной акустики нет. Существуют мастера, которые при помощи пары дополнительных аккумуляторов, мощного усилителя и огромных колонок спокойно в своих жигулях могут устроить рок-концерт, из-за чего могут вылететь стекла. В этом обзоре мы рассмотрели рекомендации для тех, кто любит красивое, а не запредельно громкое звучание.

Вот небольшое видео-сравнение коаксиальной и компонентной акустики для авто:

КОМПОНЕНТНАЯ или КОАКСИАЛЬНАЯ? Какую акустику выбрать!

Травление платы

После завершения переноса рисунка вам потребуется раствор хлорного железа. Большинство радиолюбителей применяют его, так как процесс травления с его помощью занимает мало времени. Если использовать раствор медного купороса и соли, то травление может занять и сутки, и двое, в зависимости от концентрации веществ. Бывает и так, что раствор хлорного железа плохо разъедает медь, поэтому для увеличения скорости травления нужно нагревать его. Старайтесь только не пропустить тот момент, когда дорожки будут освобождены от лишнего металла, иначе пойдет разрушение той части фольги, которая находится под тонером.

В принципе, сделать музыкальные колонки своими руками можно и без травления печатных плат. Существует навесной монтаж, который сделать намного проще. Но ведь красивая плата с правильным монтажом смотрится намного приятнее, нежели собранные в кучу провода и выводы элементов. Да и возможность возникновения помех в случае с навесным монтажом значительно выше. После проведения травления платы ее необходимо тщательно вымыть и высушить. И только после снятия слоя тонера растворителем или спиртом можно приступить к установке элементов.

Рекомендации для автомеломанов

В общих случаях в автоакустике рекомендованы широкополосные акустические системы с фазоинвертором, то есть корпус акустики должен вентилироваться. Пускай басы и не будут звучать отлично, а ВЧ будут плосковаты, все же в целом звук будет вполне приемлемым для автомобильного салона.

Однако учитывая вышеуказанные недостатки широкополосные динамики не смогут удовлетворить запросы по качеству звучания, особенно при желании выделить высокие и низкие частоты. Один, пускай и универсальный излучатель не сможет компенсировать все искажения, «провалы», затухания звука в разных звуковых секторах. Хотя и существуют ситуации, когда широкополосный динамик подойдет в качестве излучателя, ценители чистого и объемного звука откажутся от такой системы.

Более надежной, качественной, хотя и дешевой альтернативой первому варианту могут выступить коаксиальные модели. Принципиальное отличие данной системы от широкополосных излучателей — это воспроизведение каждой звуковой области своим динамиком.

Подводя итог, следует понимать, что любая универсальная система, от которой требуется воспроизведения звука в широком диапазоне, будет в той ил иной мере искажать звук. Именно поэтому использование оригинальных материалов для изготовления диффузоров, конструктивных особенностей корпусов широкополосных динамиков, а также применение электронных настроек позволяет добиться максимального результата в указанных условиях.

Широкополосные динамики вобрали в себя все лучшее в области акустических технологий, поэтому оптимальны в соотношении цена/качество, а потому — наиболее по-прежнему популярны, несмотря на ряд очевидных недостатков.

Низкочастотный громкоговоритель с плоским диффузором и его применение →
← Ортодинамические излучатели

Виды акустики

Для создания качественного звука в машине используются три типа акустических элементов:

  • Высокочастотные динамики – твитеры. Это маленькие «пищалки», которые способны воспроизводить только высокие частоты – от 5 до 20 тысяч герц. Их лучше использовать в передней части авто, например, на передних стойках. В твитерах мембрана жесткая, потому что звуковые колебания не распространяются на большое расстояние от центра динамика;
  • Коаксиальная акустика – еще называется соосной. Ее особенность заключается в том, что такая акустика относится к категории универсального решения. Такие колонки в одном корпусе имеют как высоко-, так и низкочастотные динамики. В результате получается громко, но качество заметно ниже, если автомобилист создаст компонентную акустику;
  • Низкочастотные колонки – сабвуфер. Такие устройства способны передавать звуки с частотой от 10 до 200 Гц. Если использовать отдельно высоко- и низкочастотный динамик через кроссовер, звучание композиции получается намного четче, а бас не смешивается с высокими частотами. Для работы басистого динамика требуется мягкая мембрана и, соответственно, большой размер, чтобы она работала враскачку.

Любители качественного автозвука переделывают широкополосную акустику (штатный звук, которым автомобиль комплектуется с завода) на компонентную. Для второго варианта потребуется дополнительно кроссовер.

Однако какой бы качественной ни была акустика, если грамотно не подготовить место для ее установки, качество звучания не сильно будет отличаться от штатных громких широкополосных динамиков.

Создание условий для колонки

Как сделать самому акустические колонки

В первую очередь необходимо узнать, каких размеров будет колонка. Для этого следует определиться с местом ее расположения. Чаще всего колонку устанавливают в багажнике, поскольку здесь есть достаточно места, чтобы ей хватило пространства. Кроме того в багажном отсеке также создается своеобразный резонанс, поэтому музыка звучит здесь немного иначе. Установить колонки можно и возле заднего стекла, однако здесь они должны будут иметь более компактные размеры, так как массивные колонки сюда могут не поместиться.

Измерение размеров

Как устроена акустическая колонка

Чтобы узнать размер ящика для колонки следует:

  • Определиться с местом ее размещения.
  • Определить, сколько пространства можно отвести для установления акустической колонки.
  • Измерить размер отведенной площади.

Выбор материала

Акустические колонки самодельные

  • ДСП. Кстати найти данный материал можно намного проще, чем остальные, так как он часто встречается в продаже. Кроме того, его цена является вполне доступной.Преимущество данного материала заключается в том, что он обладает довольно большой отдачей, поэтому звук динамиков не будет искажаться. Также этот материал является самым легким, поэтому конструкция не будет обладать слишком большим весом.
  • Твердая резина (эбонит). Изделия получаются довольно неплохими, однако звук будет немного приглушенным. Да и найти в продаже куски эбонита прямоугольной формы не так-то просто. Кроме того изделие может иметь неприятный запах. Самое главное преимущество: эбонит трудно воспламеняется, поэтому при коротком замыкании корпус колонки не сгорит.

Колонки акустические самодельные

Древесина. Подойдет древесина любого дерева. При этом лучше отдавать предпочтение дубу или сосне, так как с их помощью можно создать неплохой резонанс. Также преимуществом материала является его привлекательный внешний вид.

Создание корпуса

Самодельные акустические колонки

Выполнить корпус можно любым удобным способом. Самым подходящим вариантом является следующий:

  • При помощи ножовки вырезать детали из материала.
  • Выбрать детали, к которым будут крепиться динамики. В их центральной части следует сделать отверстия круглой формы.
  • Также необходимо вырезать небольшие кольца, которые будут крепиться снизу проделанных отверстий (чтобы динамик надежно фиксировался). Форма этих колец должна напоминать тарелку без дна.
  • Приклеить кольца к деталям.
  • Вокруг колец в деталях сделать еще отверстия в форме треугольника с закругленными углами.
  • Для внутренней части корпуса следует также изготовить небольшие перегородки (их длина должна соответствовать длине самого корпуса). С их помощью будет удерживаться фазоинвертор.
  • Сделать небольшие порты, через которые будут закрепляться клеммы.

Сборка колонки

Чтобы собрать все детали в одно целое, следует:

  • Соединить детали корпуса при помощи клея или саморезов: прямоугольные части по бокам, нижнюю часть, а также часть с отверстием сверху.
  • Внутри заполнить колонку синтетическим пухом.
  • Установить динамик на предназначенное место.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
