Что можно сделать из старой микроволновки: практические советы

Порядок проверки

Чтобы проверить исправность высоковольтного преобразователя, нужно вооружиться мультиметром, также понадобятся:

• отвертками с разными наконечниками;
• плоскогубцы;
• омметр.

• выключить аппарат — достать вилку из розетки;
• открутить винты и снять кожух;
• разрядить конденсатор;
• снять клеммы с трансформатора;
• проверить тестером катушки — если отклонений нет, ставят назад;
• если обнаружено повреждение — оборвался провод или произошло замыкание, меняют устройство;
• собрать печь и проверить ее функционирование.

Если прибор после предпринятых мероприятий по-прежнему не работает, следует продолжить поиск неисправностей или проверить устройство под напряжением.

Трансформатор со следами оплавленной изоляции и издающий запах гари не нуждается в дальнейшей проверке: он сломан и не подлежит ремонту.

Высоковольтный конденсатор запросто сохраняет огромный электрозаряд, поэтому перед измерениями его необходимо разрядить. Как этого добиться? Просто замкнуть его контакты друг с другом — это можно сделать, например, пассатижами.

Как использовать направленный СВЧ-излучатель

Мощная СВЧ-пушка может быть использована в таких целях:

• Уничтожение жуков и прочих вредных насекомых. Микроволны превращают молекулы жидкости в пар — так можно истребить жучков, грызущих деревянные постройки. Сама древесина от микроволн не страдает.
• Плавление цветных металлов.
• Сушка и стерилизация круп (убивает жучков и бактерии).
• Вывод из строя подслушивающих устройств. Микроволны препятствует работе любых «шпионских» приборов.
• Помехи для соседского телевизора, включенного на полную громкость, — можно запросто убавить звук. Следует учесть: в 10 м от пушки зависают телефоны, а в компьютерах и телевизорах происходит искажение звука. Запрещается долгое воздействие на эти устройства — они могут взорваться.
• Зажигание ламп дневного света с большого расстояния.
• Кипячение небольшого количества воды.

Что теперь?

Теперь у нас есть все эти части, что мы будем с ними делать? Некоторые из них являются довольно специализированными и понадобятся только в совершенно определенных ситуациях. Некоторые из них, однако, могут быть использованы здесь и сейчас.

Микропереключатели, которые мы очищаем, являются мгновенно нормально разомкнутыми (NO), нормально замкнутыми (NC) или селекторными переключателями, рассчитанными на напряжение до 16A 250 В (помните, что ваши могут различаться в зависимости от вашей страны).

Несмотря на то, что они способны к высоким напряжениям, они отлично подойдут и для небольших проектов, поскольку они подпружинены, поэтому их можно легко установить на дверные и оконные рамы вместо герконов в качестве части домашней домашней системы безопасности. Если вы новичок в работе с микроконтроллерами, они также отлично работают в проектах

В качестве дополнительного бонуса я обнаружил, что проводка, которая также была утилизирована, идеально подходит к отверстиям на макете.

Архивы статей

Архивы статейВыберите месяц Декабрь 2020  (2) Ноябрь 2020  (5) Октябрь 2020  (6) Сентябрь 2020  (6) Август 2020  (5) Июль 2020  (4) Июнь 2020  (5) Май 2020  (5) Апрель 2020  (7) Март 2020  (5) Февраль 2020  (5) Январь 2020  (6) Декабрь 2019  (5) Ноябрь 2019  (7) Октябрь 2019  (4) Сентябрь 2019  (4) Август 2019  (5) Июль 2019  (5) Июнь 2019  (3) Май 2019  (7) Апрель 2019  (7) Март 2019  (8) Февраль 2019  (6) Январь 2019  (7) Декабрь 2018  (8) Ноябрь 2018  (5) Октябрь 2018  (7) Сентябрь 2018  (7) Август 2018  (7) Июль 2018  (7) Июнь 2018  (6) Май 2018  (7) Апрель 2018  (7) Март 2018  (7) Февраль 2018  (7) Январь 2018  (8) Декабрь 2017  (9) Ноябрь 2017  (8) Октябрь 2017  (9) Сентябрь 2017  (9) Август 2017  (7) Июль 2017  (8) Июнь 2017  (7) Май 2017  (10) Апрель 2017  (8) Март 2017  (8) Февраль 2017  (7) Январь 2017  (6) Декабрь 2016  (10) Ноябрь 2016  (7) Октябрь 2016  (5) Сентябрь 2016  (7) Август 2016  (9) Июль 2016  (8) Июнь 2016  (8) Май 2016  (7) Апрель 2016  (7) Март 2016  (7) Февраль 2016  (6) Январь 2016  (8) Декабрь 2015  (7) Ноябрь 2015  (8) Октябрь 2015  (8) Сентябрь 2015  (8) Август 2015  (5) Июль 2015  (6) Июнь 2015  (10) Май 2015  (6) Апрель 2015  (10) Март 2015  (8) Февраль 2015  (9) Январь 2015  (11) Декабрь 2014  (10) Ноябрь 2014  (9) Октябрь 2014  (8) Сентябрь 2014  (13) Август 2014  (10) Июль 2014  (9) Июнь 2014  (6) Май 2014  (8) Апрель 2014  (8) Март 2014  (21) Февраль 2014  (13) Январь 2014  (14) Декабрь 2013  (11) Ноябрь 2013  (16) Октябрь 2013  (12) Сентябрь 2013  (13) Август 2013  (11) Июль 2013  (10) Июнь 2013  (11) Май 2013  (14) Апрель 2013  (10) Март 2013  (11) Февраль 2013  (11) Январь 2013  (18) Декабрь 2012  (23) Ноябрь 2012  (25) Октябрь 2012  (31) Сентябрь 2012  (32) Август 2012  (33) Июль 2012  (16) Июнь 2012  (15) Май 2012  (32) Апрель 2012  (44) Март 2012  (49) Февраль 2012  (44) Январь 2012  (34) Декабрь 2011  (5)

Маломощная духовка для подогрева пищи

Действуйте строго по схеме:

1. Ненужные части удалите из корпуса. Для этого демонтируйте заднюю панель, заранее разрядив высоковольтный конденсатор с помощью хорошо изолированного высокоомного проводника. Скрутите трансформатор, магнетрон и электромотор поворотного столика. Все это пригодится в изготовлении других полезных изделий. Не забудьте снять стеклянный диск и его привод из камеры.
2. Отправляйтесь на рынок, в магазин электродеталей или найдите интернет-маркет соответствующего профиля. Вам надобится воздушный ТЭН до 1 кВт. Установите агрегат в нижней части прибора. ТЭН требует уверенной фиксации, поэтому перед установкой позаботьтесь о монтаже металлических направляющих. Нагреватель должен расположиться так, чтобы подключаемая часть была полностью выведена из камеры.

1. Подсоедините нагреватель к проводам, которые отходят от электрического фильтра СВЧ-печки.
2. Установите решетки или противень подходящего размера вовнутрь камеры, оставив 3–4 сантиметра до нагревателя.
3. При подключении изделия к сети 200V используйте качественные провода с высокотемпературным изолирующим слоем.

Так буквально за пару часов можно превратить сломанную технику во вполне функциональный прибор, с помощью которого вы легко подогреете продукты, приготовите горячие бутерброды или разморозите полуфабрикаты. Чтобы готовить в «духовке», необходимо включить в электроцепь термореле, а дверцу оснастить специальным закаленным стеклом, которое в свою очередь берется из старой духовки. В таком самодельном духовом шкафу вы уже сможете готовить любые блюда, включая мясо и выпечку, при температурах до 200 °C.

Как сделать СВЧ-пушку

Вам понадобится микроволновая печь — подойдет любая, даже сгоревшая. Пушку будем делать из магнетрона — это главный элемент любой СВЧ-печки. Он должен быть в рабочем состоянии. Для создания прибора также понадобится:

• Емкость — например, консервная банка. Лучший вариант — корпус от громкоговорителя.
• Проволока и прочая мелочь, которая может пригодиться при соединении деталей устройства.

Первым делом нужно извлечь магнетрон. Изначально этот элемент создавался для генерирования СВЧ электромагнитных колебаний в РЛС (радиолокационных станциях). В микроволновках установлены магнетроны, генерирующие микроволны частотой 2,45 ГГц.

Как устроен магнетрон

С виду излучатель напоминает радиатор, увенчанный штырем. Мощность излучения составляет 0,7-0,8 кВт. Если покупать магнетрон с рук, на радиорынке, он обойдется вам примерно в 800 рублей.

Принципиальная электрическая схема позволяет досконально разобраться в магнетроне, который по сути диод. Катод накаляется, из него выбиваются электроны. Анод — холодный, имеет резонаторы, усложняющие вид электрополя, образуемого в излучателе. Последний помещен между катушками с током — они создают магнитное поле, которое искривляет прямолинейный путь электронов. Без действия магнитного поля электроны стремились бы к аноду по прямой, а так путь электронов искривлен под воздействием силы Лоренца.

Необходимо обеспечить питание излучателя: например, от преобразователя с зарядным устройством из компьютерного блока бесперебойного питания.

Зачем нужна антенна

Для целенаправленного действия СВЧ-пушке нужна антенна. Для этого сделайте в банке отверстие.

В банке высотой 175 мм и диаметром 75 мм проделывают сбоку дырку диаметром 20 мм, отступив от донышка на 37 мм. Магнетрон достают из корпуса печки, а провода, идущие к нему, удлиняют проволокой.

Занимаясь конструированием, будьте осторожны. СВЧ-устройство, созданное на основе магнетрона, сильно нагревается, поэтому не включайте его надолго. Следует опасаться СВЧ-излучения: его воздействие на организм до конца не изучено. Работая с излучателем, обязательно пользуйтесь средствами защиты.

Самоделки из микроволновки и ее деталей

Нередко отремонтировать бытовой прибор бывает дороже, чем приобрести новый. Например, если окажется неработающим магнетрон, то приобрести оригинальную запчасть для микроволновой печи, выпущенной более 10 лет назад, не всегда удается. В таких случаях корпус устройства можно использовать по назначению, а в качестве нагревателя установить обычный ТЭН.

Прежде чем приступить к изготовлению каких-либо самоделок, которые впоследствии будут подключены к электросети, необходимо позаботиться о безопасности таких изделий. Вся внутренняя проводка должна быть качественно изолирована, а корпус прибора обязательно соединен с заземляющим проводником.

Простейшее устройство, в котором можно будет легко разогреть продукты, изготавливается в такой последовательности.

1. Все ненужные детали, которые расположены внутри корпуса устройства, необходимо демонтировать.

Необходимо удалить все ненужные детали

Для этого следует снять заднюю крышку устройства и, разрядив предварительно высоковольтный конденсатор через хорошо изолированный высокоомный проводник, открутить трансформатор, магнетрон и электродвигатель тарелки. Все эти детали можно использовать для изготовления полезных в хозяйстве устройств, в том числе точечной сварки.

Также необходимо демонтировать вращающуюся тарелку и ее привод из камеры микроволновки.

2. Приобрести подходящий по размеру воздушный ТЭН мощностью около 1 кВт и установить эту деталь в нижней части устройства. ТЭН следует зафиксировать в неподвижном положении, поэтому перед проведением монтажных работ следует установить металлические направляющие.

Нагревательный элемент следует расположить таким образом, чтобы полностью вывести подключаемую часть детали из камеры нагрева. Обычно для этой цели достаточно сделать дрелью 2 отверстия в камере, диаметры которых должны быть равны внешнему диаметру ТЭНа.

ТЭН для духовки

3. Подключить ТЭН к проводам, отходящим от электрического фильтра микроволновки.

4. Установить решетки или противень в камеру микроволной печи на расстоянии 3-4 сантиметров от нагревательного элемента.

Противень для самодельной духовки

Закаленное стекло

5. Подключить устройство в сеть 220 В, используя провода со специальной высокотемпературной изоляцией.

Таким образом, можно за небольшой промежуток времени получить работоспособный прибор, позволяющий произвести разогрев продуктов. Если есть желание усложнить конструкцию для использования данного устройства для приготовления пищи, необходимо подключить во внутреннюю электрическую цепь термореле, а в дверцу устройства установить закаленное стекло.

В сделанной из микроволновки духовке можно приготовить любое блюдо при температуре до 200 градусов.

Магнетрон

В магнетроне находится очень важный центральный сердечник, который можно извлечь из механизма и сдать в металлолом. Магнетрон состоит из следующих элементов:

• катод;
• токоподводы нагревателя;
• анодный блок;
• объемные резонаторы;
• выходная петля связи;
• коаксиальный кабель;
• магниты.

Магнетрон отвечает за микроволны, которые вырабатывает микроволновая печь для прогрева блюд. С теми же целями можно использовать прибор для прогрева компонентов в других устройствах. Главное, чтобы магниты были полностью исправны, как и сама конструкция. Протестируйте состояние магнетрона перед использованием, ведь зачастую микроволновка перестает работать именно из-за него.

Детали из старой и непригодной техники обязательно понадобятся для новых самостоятельных изобретений. Техника своими руками – это превосходные помощники в доме и быту. Не спешите выбрасывать старую микроволновую печь и другие аппараты, ведь детали из них могут действительно пригодиться.

Внимательно и аккуратно разбирайте каркас микроволновой печи, выбирая для себя самые важные элементы. Просматривайте их на пригодность и осуществляйте главные технологические задумки. Не забывайте соблюдать правила безопасности и быть осторожными. Не работайте с включенной микроволновкой. Придумайте новое применение старым деталям и дайте технике вторую жизнь!

Основные компоненты для сборки

1. Корпус. Коробчатая конструкция из листового металла с передней и задней панелями. Обязательно наличие вентиляционных отверстий и клеммы заземления.
2. Источник питания. В самом простом виде это переделанный своими руками трансформатор с защитным автоматом в первичной цепи.
3. Кабели питания. Сварочный кабель должен иметь клемму для подключения к питанию и резьбовой контакт для присоединения к пистолету, а кабель массы — клемму и контактную площадку для сварного присоединения к кузовной детали.
4. Схема управления. В минимальном варианте включает в себя кнопку-выключатель на пистолете, реле отключения входного напряжения, провода управления и блок питания цепи управления.
5. Сварочный пистолет. На одном конце находится контактное резьбовое соединение для присоединения электродов и адаптеров, а на другом — гнездо для подключения сварочного кабеля.
6. Оснастка. В базовом варианте включает в себя электроды для шайб и шпилек, обратный молоток и адаптер для подключения угольного электрода.

ПОСМОТРЕТЬ Спотер на AliExpress →

Сборка обратного молотка (инопуллера) своими руками

• стальной пруток длиной 60 см, диаметром 17 мм, с резьбой на обоих концах;
• стальная втулка со сквозным отверстием диаметром 15 мм, длиной 15 см и диаметром 40 мм;
• возвратная пружина;
• гайки и шайбы ограничителя хода;
• адаптеры для крепления электродов.

Вначале на конец прутка, предназначенный для крепления в пистолет, надевается шайба и плотно затягивается гайка. Затем пруток пропускается через втулку и возвратную пружину. На последнем этапе на нижнюю резьбу крепятся шайба и гайка, а затем навинчивается адаптер электрода.

Во время работы массивная втулка будет отталкиваться от пружины и совершать возвратно-поступательные движения между двумя шайбами.

Изготовление рабочего пистолета

Это связано с тем, что пистолет для споттера состоит всего из трех деталей: корпуса, контактного стержня и выключателя. Контактный стержень обычно изготавливают из латуни. На одном его конце находится резьба для крепления обратного молотка, а на другом — зажим для подключения питания.

Для тех, делает такие устройства собственными руками, поместить его в пистолетный корпус или использовать как есть — дело личных предпочтений. При этом, несмотря на низкое напряжение сварки, он должен быть обязательно заизолирован: таковы требования правил техники безопасности.

ПОСМОТРЕТЬ Спотер на AliExpress →

Трансформатор для споттера

При этом авторы этих поделок не сообщают, на какой ток рассчитаны их устройства, а это очень важно, т. к. проплавление поверхности металла при работе споттера должно происходить за доли секунд, никак не проявляясь с обратной стороны детали

Фабричные аппараты имеют мощность 3÷5 кВт при напряжении холостого хода 7÷8 В (напряжение при сварке – 1.5÷2 В)

проплавление поверхности металла при работе споттера должно происходить за доли секунд, никак не проявляясь с обратной стороны детали. Фабричные аппараты имеют мощность 3÷5 кВт при напряжении холостого хода 7÷8 В (напряжение при сварке – 1.5÷2 В).

Для споттера, собранного своими руками и предназначенного только для кузовного ремонта, достаточно мощности 1.5÷2 кВт. Рассчитать, сколько должно быть витков во вторичной обмотке трансформатора, несложно.

Для этого количество витков первичной обмотки (новой) надо разделить на частное от деления 220 на 7÷8. Обычно получается буквально несколько витков.

Схема блока управления

Во многих из предлагаемых устройств реализованы регулировки тока и напряжения холостого хода, а также управление длительностью сварочного импульса. Их изготовление предполагает определенную квалификацию, а применяемые детали не так уж и дешевы.

Выбор одной из таких схем целесообразен, если предполагается делать споттер для коммерческого использования в небольшой автомастерской. А для устройств, которые изготавливаются своими руками и используются в домашних условиях, имеются более простых решений.

Возможности самодельной пушки из микроволновки

Как же можно использовать приспособление? Оказывается, пушка из магнетрона, серьёзно воздействует на бытовые приборы:

• Она имеет ту же частоту что и wi-fi. Поэтому можно запросто сбросить соседский wi-fi роутер.
• Две стены не будут препятствием, для убавления звука в телевизоре глухого соседа. Но будьте внимательны со своими приборами, так как в 10 м от пушки телефон может зависнуть, а в компьютере и телевизоре искажается звук. Нельзя воздействовать на приборы слишком долго — возможен взрыв.

• Развлечь друзей можно лампами дневного света, которые под воздействием пушки зажигаются на большом расстоянии.
• Жуки древоточцы, живущие в строениях из дерева, запросто уничтожаются пушкой СВЧ.
• Также можно простерилизовать крупы от бактерий и избавиться от жуков СВЧ пушкой измикроволновки, заводящихся внутри сыпучих продуктов.
• Мощи магнетрона хватит для того, чтобы расплавить цветной металл.
• Можно вскипятить не слишком большое количество воды.

Став конструктором, соблюдайте технику безопасности. Нельзя включать аппарат надолго, так как он сильно нагревается. Помните — излучения СВЧ волн на организм человека полностью не изучено. Не используйте подобное излучение без личной защиты и старайтесь избегать ситуаций, несущих риск несчастных случаев!

Для большей доступности в конструировании можно просмотреть видео youtube.

Разогрев пищи в микроволновке осуществляется излучением, частота которого равна 2450 МГц, создаваемым магнетроном. Если после включения печи тарелка крутится, свет в камере горит, вентилятор работает, а еда остаётся холодной или греется неприлично долго — значит что-то не в порядке с этой лампой. Если знать, как проверить магнетрон в микроволновке, то можно обойтись без похода в мастерскую. Тем более что неисправной может оказаться какая-либо вспомогательная деталь в схеме магнетрона.

Вторая жизнь кухонной техники

Из старой посудомойки, микроволновки или духовки можно при желании сделать массу полезных вещей. Например, из посудомоечной машины можно сделать шкафчик для хранения разных вещей. Для этого машину можно покрасить в любой цвет или украсить, используя модную сегодня технику декупажа. Если же подобным образом декорировать микроволновку, то из нее получится вместительная хлебница. В том случае, когда модуль процессора находится в хорошем состоянии, хлебница будет оснащена еще и часами.

Из корпуса посудомойки можно сделать небольшую теплицу. Для этого корпус надо уложить так, чтобы дверка открывалась с южной стороны. Прикапывать агрегат не надо. Напротив, лучше приподнять над землей, используя кирпичи. Всю конструкцию можно закамуфлировать растениями. Внутрь корпуса засыпается грунт и высаживаются любые растения. В холодные ночи дверка закрывается и, таким образом, сохраняется тепло, накопленное за день.

В холодный день дверку можно открыть, но растения прикрыть сверху стеклом или полиэтиленовой пленкой. Когда холода минут, дверку можно оставлять открытой круглосуточно, позволяя растениям разрастаться. С помощью такой теплицы можно получить урожай огурцов или томатов на несколько недель раньше, чем от тех, что высажены в открытый грунт.

Корпус старой техники можно приспособить для проживания дворового пса или кроликов. Если же к корпусу посудомойки приделать колесики, то из нее можно получить тележку для перевозки удобрений или мусора на даче.

А еще на даче можно из корпусов ненужной техники собрать различные скульптурные композиции, похожие на творения Пабло Пикассо или Сальвадора Дали. Скульптуры могут получиться еще эффектнее, если внутрь них насыпать почву и посадить цветы. Оригинальные цветочные композиции можно высадить и в кашпо, сделанные из старых вытяжек.

Сломанную микроволновку с механическим управлением можно переделать в обыкновенную духовку небольшой мощности. Для этого демонтируют электродвигатель, вращающий платформу, и устанавливают внутри ТЭН или конфорку от электроплиты. В такой духовке испечь пироги вряд ли получится, поскольку ее дверца и прочие детали не рассчитаны на продолжительное воздействие высоких температур, но функции разогрева она будет выполнять отлично, работая наподобие СВЧ-печи в формате соло.

Блок управления из старой техники можно использовать для совершенно другой работы. Например, приспособить для регулировки температуры жала паяльника. Мощность паяльника можно регулировать при помощи разделительного или понижающего трансформатора. Такой регулятор обладает широким диапазоном регулирования мощности, что можно использовать при подогреве раствора для лудильной ванны или травления, а также при плавлении пластмассовых деталей.

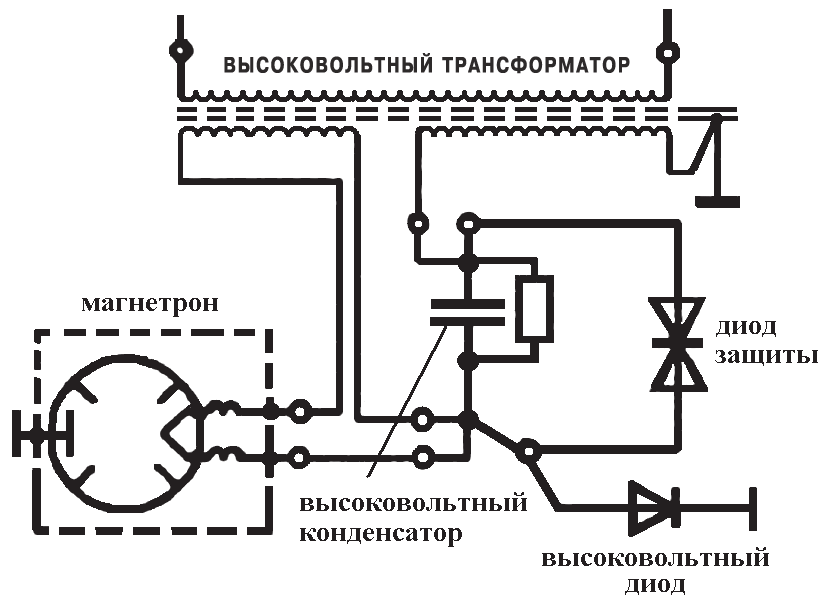

Электрическая схема, устройство и принцип работы микроволновой печи

С розетки бытовой электропроводки питающее напряжение через вилку и шнур подается непосредственно на плату фильтра. Традиционного выключателя в СВЧ-печке нет.

Фильтр служит для подавления высокочастотных радиопомех, излучающих схемой печки, и на нем установлен в колодке трубчатый предохранитель F1 на ток от 8 до 12 А. Предохранитель перегорает, если в схеме произойдет короткое замыкание.

Далее питающее напряжение подается на два концевых выключателя SWA и SWB, блокирующих подачу напряжения на магнетрон и другие элементы схемы для исключения возможности включения печки при открытой дверце. Эта мера безопасности принята для исключения облучения человека СВЧ-волной.

Концевой выключатель SWC предназначен для соединения питающих проводов накоротко, в случае, если контакты выключателей SWA и SWB замкнутся при открытой дверце. При этом перегорит предохранитель F1, и схема печки будет обесточена. Считаю, что эта мера излишняя, так как такой случай на практике невероятен и только снижает надежность работы печки.

Термопредохранитель FU срабатывает при нагреве магнетрона до температуры выше допустимой, обычно 80°С. Температура срабатывания термопредохранителя всегда указывается на его корпусе. В нормальном состоянии сопротивление между его выводами должно быть равно нулю, а при срабатывании – бесконечности.

Если концевые выключатели замкнуты, то питающее напряжение подается на схему управления, которая при включении режима нагрева продуктов подает напряжение на вентилятор охлаждения магнетрона, двигатель вращения тарелки, лампу освещения камеры печки и силовой трансформатор питания магнетрона.

Трансформатор имеет две вторичные обмотки. Одна для разогрева нити накала магнетрона напряжением 3,15 В с током нагрузки до 10 А. Вторая обмотка высоковольтная, выдающая напряжение около 2000 В. С помощью высоковольтного конденсатора C и диода D происходит выпрямление и умножение напряжения до 4000 В, необходимое для работы магнетрона. Предохранитель F2 служит для защиты трансформатора при пробое диода, конденсатора или магнетрона.

В последнее время появились СВЧ-печи в которых вместо силового трансформатора, диода и конденсатора установлен электронный инвертор, позволяющий плавно управлять мощностью магнетрона, что уменьшает вес печки, равномерность нагрева продуктов, но дороже.

Как видите, электрическая схема СВЧ-печи совсем не сложная и, представляя принцип ее работы можно самостоятельно найти и устранить неисправность в домашних условиях, имея под руками только мультиметр.

Если снять крышку СВЧ-печки, то откроется картина, показанная на фотографии. Все модели печек сконструированы одинаково, и блоки размещены на одинаковых местах корпуса. Старые модели печек отличаются только блоком управления. В современных микроволновках электромеханический таймер заменен микропроцессорным электронным блоком, а силовой трансформатор электронным (инвертором).

Вторая жизнь микроволновки

Что можно сделать из старой микроволновой печи?

Если у Вас испортилась старая микроволновая печь с механическим управлением, например сгорел МОТ (Microwave Oven Tranformer – трансформатор микроволновой печи) или магнетрон, или по каким-то другим причинам ремонтировать этот кухонный прибор вы не будете, можно попытаться сделать из микроволновки обычную духовку, поставив вместо двигателя, вращающего поддон, нагреватель (ТЭН) или конфорку, например, от электроплитки. Правда остаются вопросы по температурному режиму прибора, но попробовать можно.

Можно даже оставить механический блок управления и дополнительно установить датчик температуры. Правда, скорее всего, придётся стекло заменить на термостойкое, сделать направляющие под противень.

Возможно, переделка возродит микроволновку и подарит Вам не менее интересный прибор. Печь пироги, видимо, на нём не выйдет – дверца и прочие детали не слишком термостойкие, но разогревать пищу (а микроволновка очень часто для этого используется), возможно и получится.

Корпус микроволновки

Из корпуса можно сделать что угодно: от закрываемого ящика до хлебницы. Если процессорный модуль работает, то хлебница будет с часами!

Из МОТ можно сделать устройство для контактной сварки:

Вентилятор использовать по назначению, например для перемешивания воздуха в инкубаторе и т.п.

Двигатель поддона с редуктором можно приручить для переворачивания яиц в инкубаторе, добавив к нему реле времени.

Блок управления

А вот блок управления может пригодиться для другой работы.

Применим блок управления от старой СВЧ печи с механическим управлением для регулирования температуры жала паяльника.

Внешний вид и обозначение клемм может отличаться, но принцип работы и управления — не должен, нужно только с помощью измерительного прибора выяснить, где какой контакт.

Схема микроволновки

Радиолюбителю, особенно начинающему, необходим паяльник с регулировкой температуры жала.

Обычная практика – собрать устройство на тиристоре, по распространённым в интернете схемам.

Но тем, кто с электроникой пока на «Вы», можно применить механический регулятор.

У этого варианта есть много достоинств — он пригоден для регулирования мощности паяльников, подключенных через трансформатор, понижающий или разделительный. Предлагаемый регулятор имеет широкий диапазон регулировки мощности, и это может быть полезным, например при использовании для подогрева травильного раствора или плавлении пластмасс, или при питании лудильной ванны. Конечно, он не имеет функций термостата, его достоинства – простота и функциональная законченность!

Блок механического управления микроволновой печи состоит из низкооборотного двигателя и 2-х редукторов, один из которых работает в таймере, другой – в регуляторе мощности. На выходе редукторов установлены программные шестерни и связанные с ними кулачки, взаимодействующие с контактными парами. Одна пара контактов отвечает за выдержку времени, другая – за регулирование мощности в нагрузке.

Кулачки шестерни регулирования мощности выполнены так, что при повороте ручки установки мощности меняется соотношение времени замкнутого и разомкнутого состояния контактов. А кулачки таймера двигаются по спирали программной шестерёнки, форма спирали выполнена так, что шкала времени растянута вначале и сжата в конце, на больших выдержках времени.

Суть работы

Некоторые считают точечную сварку дилетантским видом работ. Но это не так. Она широко распространена как в домашних условиях, так и на больших производствах. Соединение двух элементов под нужным углом или положением и называется точечным свариванием.

Главное преимущество, которое имеет самодельная точечная сварка, является то, что такой аппарат может собрать любой человек, знающий основы электрики. Тем более для нее можно использовать детали из сломанной микроволновой печи.

Собранный вами аппарат не будет сильно отличаться от производственного на заводе. Он отлично справится с домашними запросами. Разница состоит лишь в масштабах его использования. Для домашних нужд такой агрегат самое то.

Если вы никогда не занимались подобными вещами, то перед сборкой нужно будет изучить некоторые моменты и вникнуть в суть процесса. Тогда сборка будет попроще.

Чтобы сварить нужные элементы нужно для начала их скрепить, как полагается, а потом поместить между электродами устройства. Потом детали нагреваются до пластичного состояния и соединяются между собой.

Нагрев осуществляется под воздействием импульса электрической сети, который длится около 1 секунды. Именно он и плавит части деталей. А на том месте, где соприкасаются электроды, создается жидкая ванночка диаметром 12 мм.

По истечении времени прохождения импульса детали должны быть еще чуть зафиксированы в нужном направлении. Это для того чтобы они остыли и лучше соединились.

https://youtube.com/watch?v=tf5-uJ_pn-o

Достоинства точечного сваривания видно не вооруженным глазом: низкий ценник на произведение аппарата (его можно собрать в домашних условиях), экономия электроэнергии, надёжность и прочность исполняемых швов, автоматизация (на производствах используют аппараты, производящие около 600 точек в минуту).

Для того чтобы лучше понять принцип сварки рассмотрите ее схему. Если вникнуть в процесс, то станет понятно, что главная задача состоит в нагреве детали до температуры, при которой она плавится. Нагрев в каждом устройстве разный. Поэтому нужно определить какая мощность потребуется вам. Продолжительность нагревания также отличается.

К примеру, сталь из нержавейки нужно греть не продолжительное время, а углеродную дольше. Для надежного соединения нужных деталей потребуется определенное давление. Без него не выйдет надежного сваривания.

Электроды для сварки должны иметь хорошие характеристики тепло проводимости и легко обрабатываться. Поэтому нужно подбирать материалы.

Для таких целей хорошо подойдет бронза, в примесях которой есть кобальт или кадмий, электролитическая медь, сплавы меди, в которых имеется вольфрам или хром.

Сплавы меди марки ЭВ будут лучшим выбором для домашней сварки. Когда делаете сварочный аппарат своими руками нужно помнить что самые тонкие элементы устройства не должны быть больше места плавления.

Иногда требуется соединить пару аккумуляторных батарей, в этом нам также поможет точечная сварка своими руками для литиевых аккумуляторов. Мгновенное сваривание используется практически во всех сферах жизнедеятельности человека. Точечная сварка аккумуляторов поможет создавать надёжные узлы элементов питания. Она отлично справляется с соединением небольших размеров металла.

Итак, каким образом можно сделать точечную сварку своими руками?

Изготовление трансформатора

Сборка сварочного аппарата своими руками. В первую очередь состоит сварочный аппарат из трансформатора от микроволновки. Этот элемент является главным во всей конструкции, а для его получения можно воспользоваться любой микроволновой печью, важным условием является её работоспособность.

Для возможности качественного эксплуатирования изготовляемого оборудования для сварки необходимо, чтобы трансформатор имел мощность от 1 кВт. Таким образом, он сможет сваривать материал толщиной до 1 миллиметра. В ситуации с более толстой стенкой, таких оборудований может понадобиться несколько.

С целью изготовления дуговой сварки из микроволновки своими руками, необходима только определенная часть от трансформатора, а точнее магнитопровод и первичная обмотка. Также проводится демонтаж вторичной обмотки, снимается шунт, находящийся по обе стороны детали.

Новую обмотку к трансформатору от микроволновой печи можно сделать, используя многожильные проводки, у которых сечение является не меньше, чем 100 кв.миллиметров либо 1 см в диаметре. В этом случае пары-тройки витков будет достаточно.

Затем необходимо провести монтаж всего сварочного оборудования, куда входят непосредственно трансформатор, органы управления, электроды – их производство и припайка, монтаж внутренних механизмов в защищенный корпус. Его также допускается взять с любой микроволновки, даже не функционирующей.

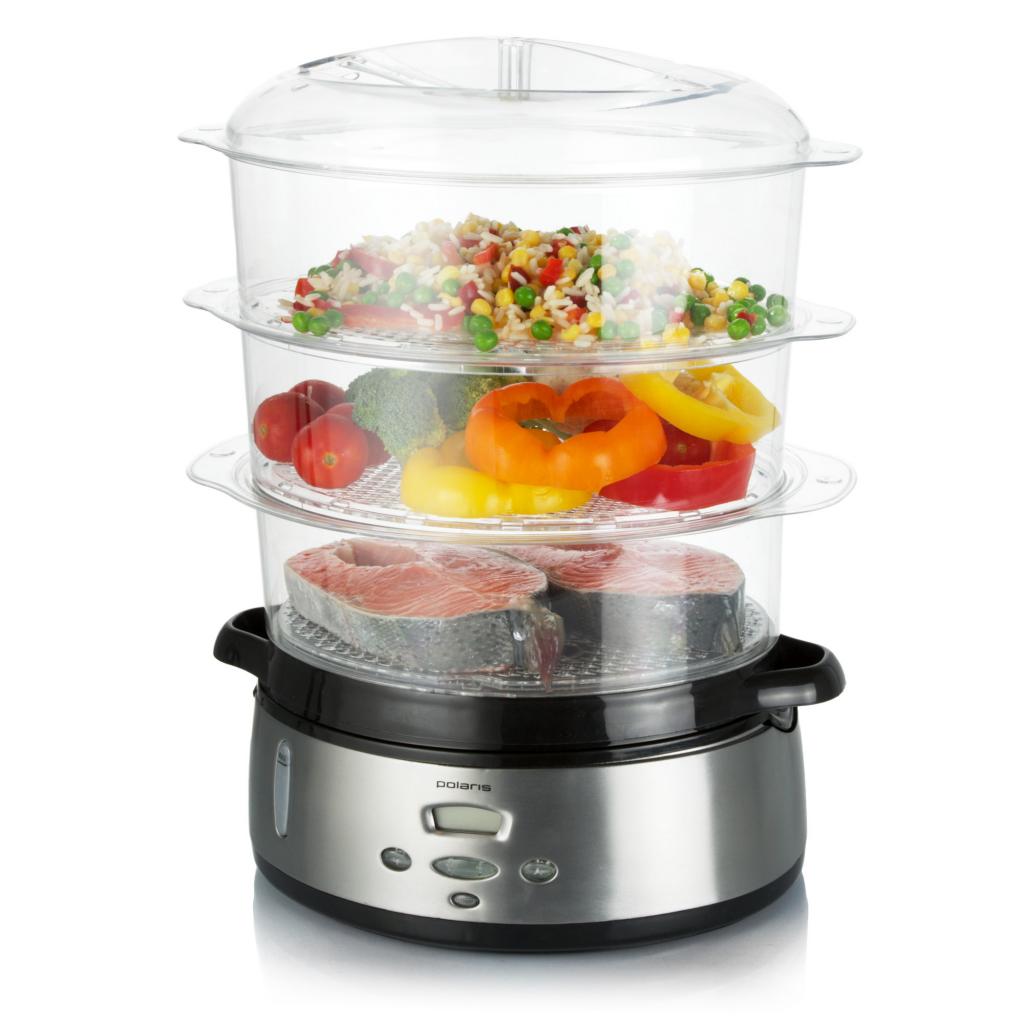

Пароварка

Что можно использовать вместо СВЧ, если цель — готовить максимально полезные блюда? Конечно, пароварку! С ее помощью вы начнете питаться вкусно и полезно. Такой принцип приготовления сохраняет максимум пользы в продуктах, нежели при обработке излучением или теплом нагревателей. Часто приборы для разогрева и готовки на пару имеют несколько уровней.

Tefal VC1451

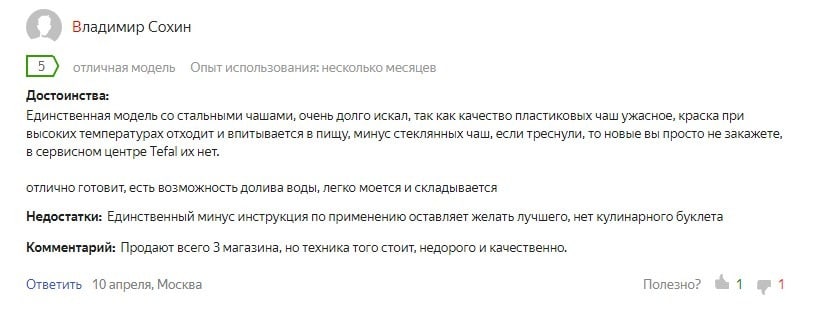

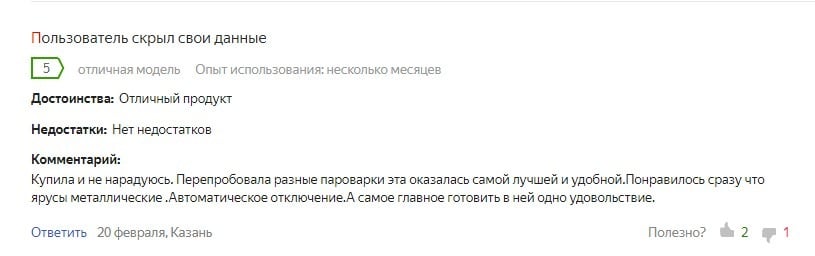

Это выбор покупателей маркетплейса «Яндекс.Маркет» — модель получила 5,0 балла из 5,0 возможных.

Характеристики:

Ярусы	2
Управление	механика (без дисплея)
Таймер	60 мин, с отключением
Корпус	пластик
Корзины	нержавеющая сталь
Взаимозаменяемые корзины	да
Комплектация	чаша для риса
Индикатор уровня воды	да
Долив воды при приготовлении	да
Компактное хранение	да
Стоимость, рубли	от 7 390

Оцените мнение пользователей:

,
